Alcatel OT Shine Lite 5080X
Alcatel OT Shine Lite 5080X
Dificultad de desmontaje:
Mediano
Duración:
13 min

Herramientas recomendadas

Pistola de aire caliente Pistola de aire caliente
Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Alcatel OT Shine Lite 5080X (Alcatel OneTouch Shine Lite) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 1/1 Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 1/2

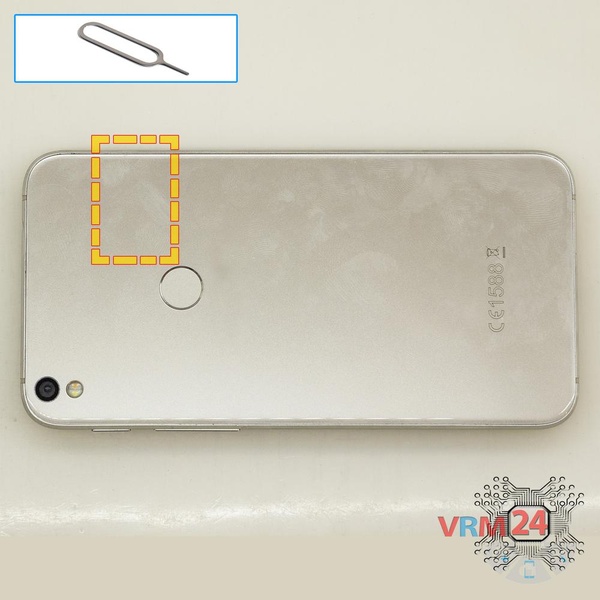

Paso 1.

Con la herramienta clave, abra la bandeja de la tarjeta SIM y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 2/1 Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 2/2

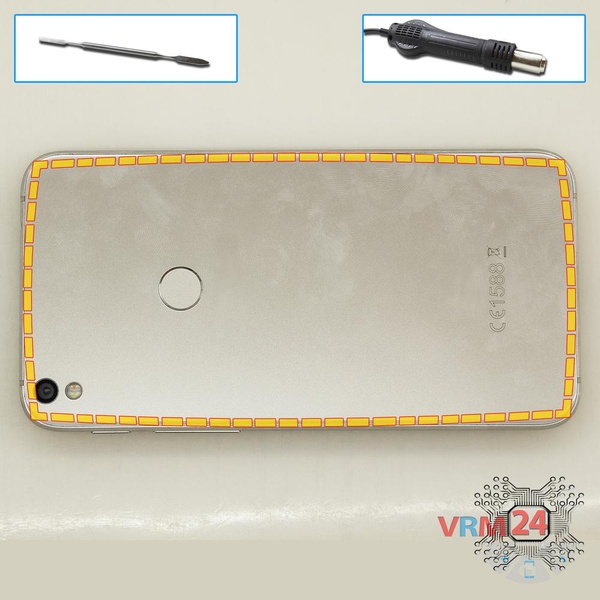

Paso 2.

Abra la tapa trasera. Además, desconecte el conector del & nbsp; sensor de huellas digitales.

⚠️ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 3/1 Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 3/2

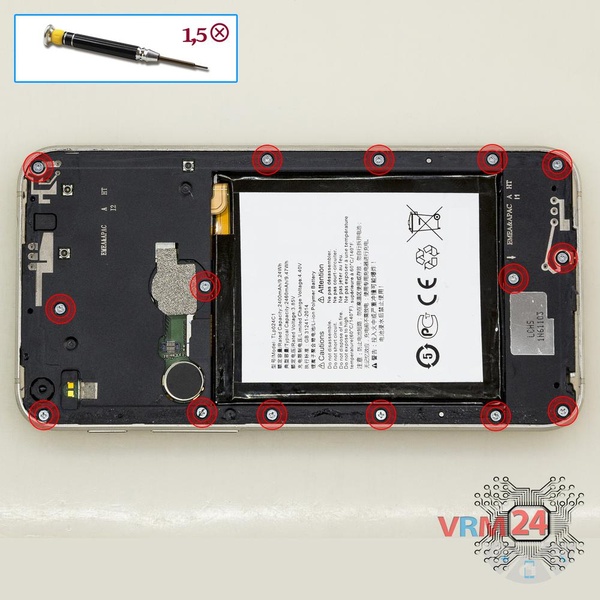

Paso 3.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 15 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 4/1 Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 4/2

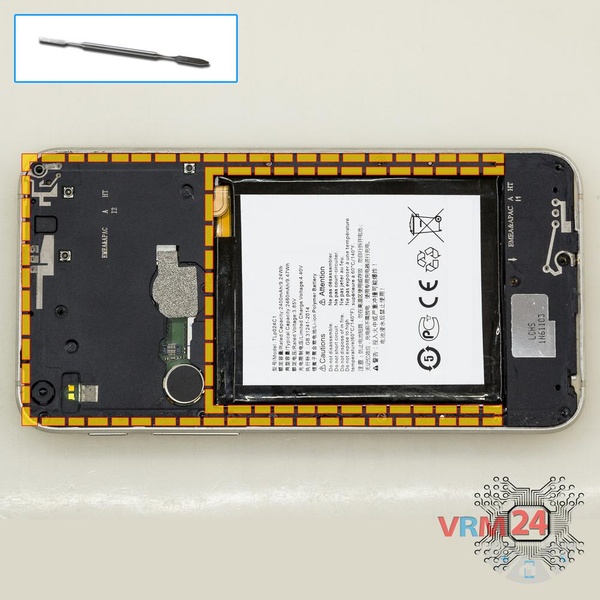

Paso 4.

Haga palanca y retire el marco del medio.

Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 5/1 Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 5/2

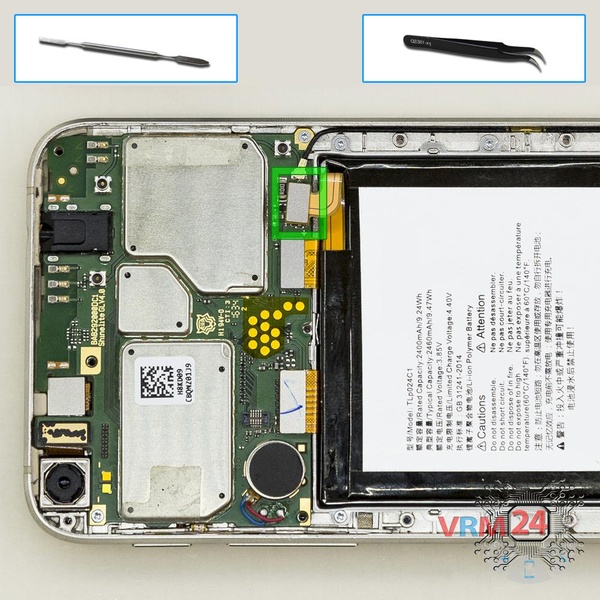

Paso 5.

Desconecte el conector de la batería.

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 6/1

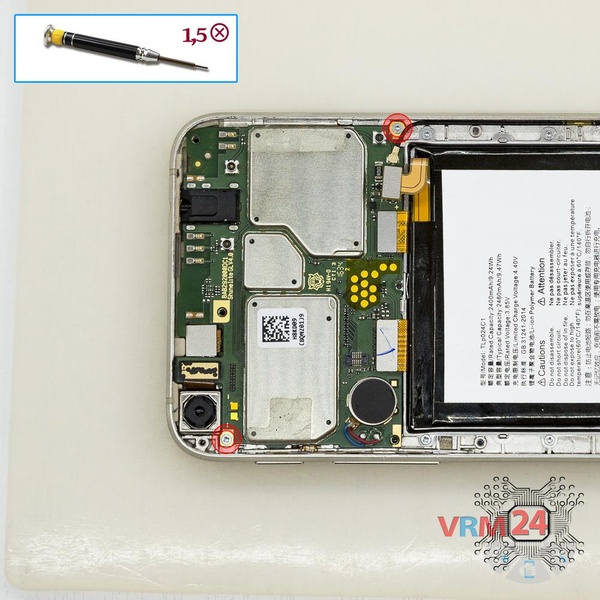

Paso 6.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB.

Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 7/1 Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 7/2

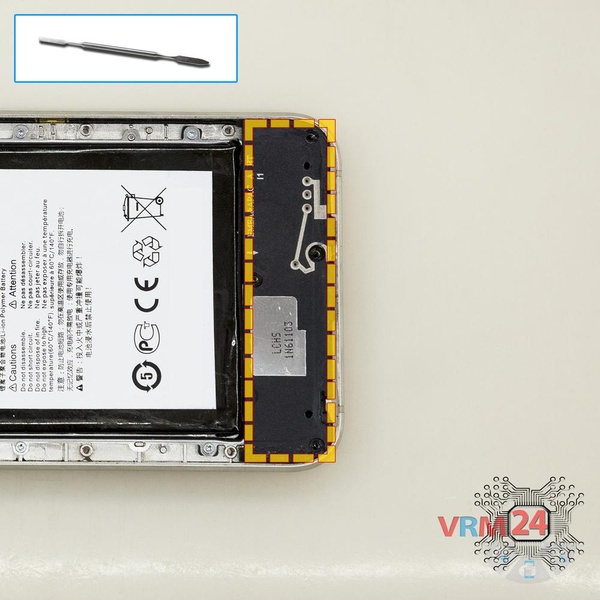

Paso 7.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 8/1 Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 8/2

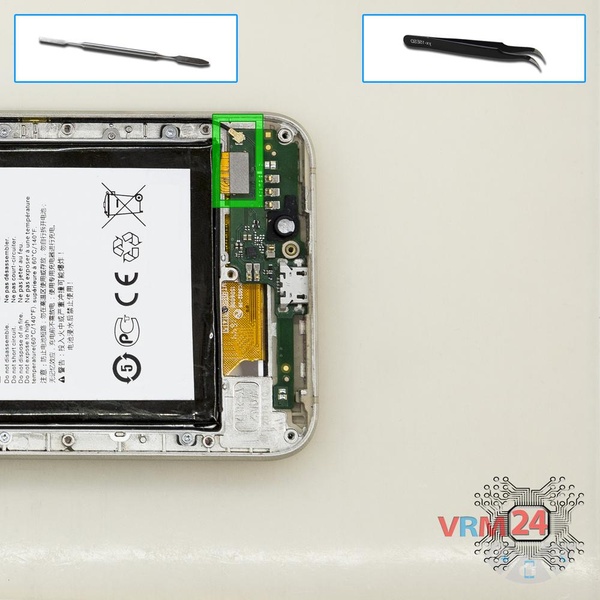

Paso 8.

Desconecte los conectores en la PCB inferior.

Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 9/1 Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 9/2

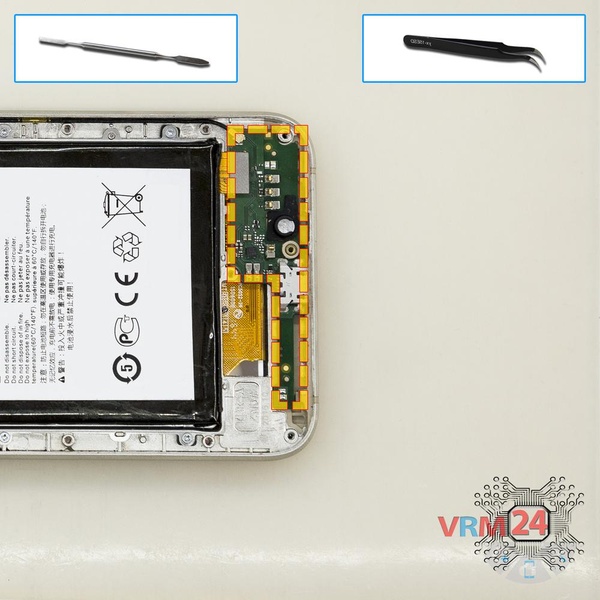

Paso 9.

Retire la PCB inferior.

Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 10/1 Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 10/2 Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 10/3

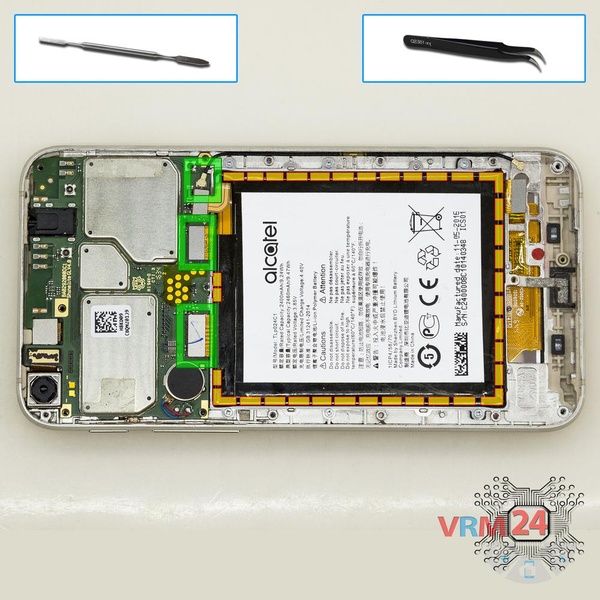

Paso 10.

Desconecte los conectores de la PCB. Además, retire la batería.

Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 11/1 Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 11/2

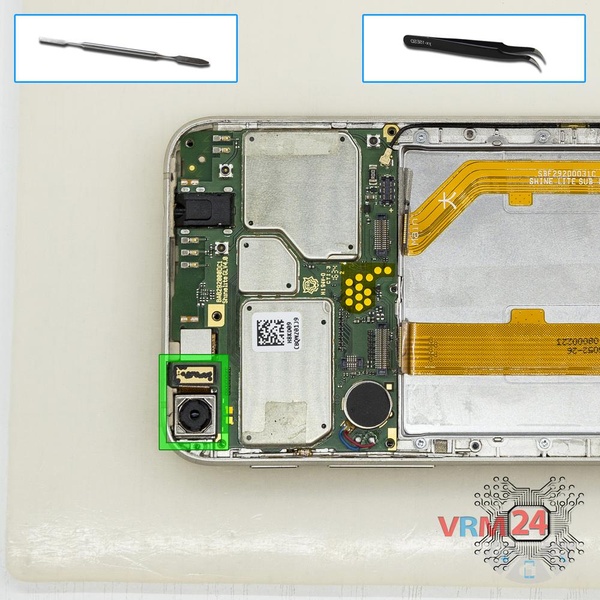

Paso 11.

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 12/1 Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 12/2

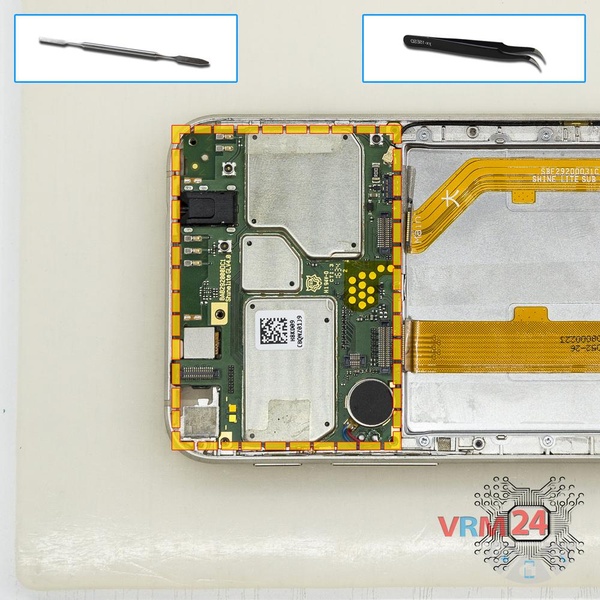

Paso 12.

Retire la PCB.

Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 13/1 Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 13/2 Cómo desmontar Alcatel OT Shine Lite 5080X, Paso 13/3

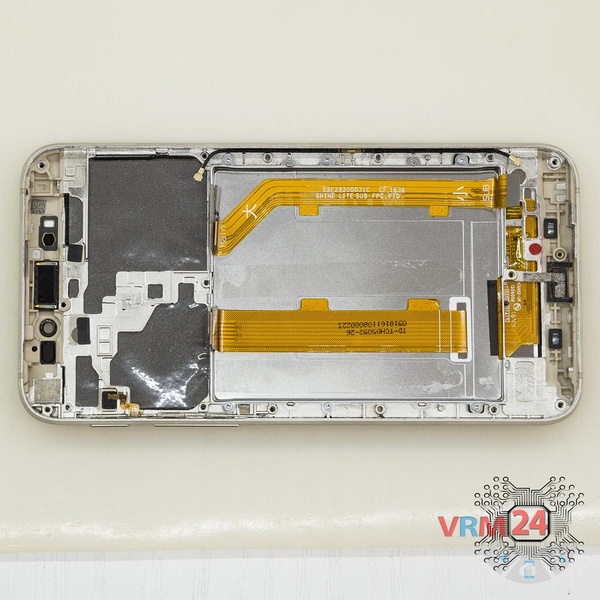

Paso 13.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Alcatel OT Shine Lite 5080X en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Alcatel #Alcatel OT Shine Lite 5080X
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 13 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Alcatel OT Shine Lite 5080X — Alcatel OneTouch Shine Lite lanzado para los mercados en diferentes países.
