Alcatel OT Star 6010X

Dificultad de desmontaje:
Fácil

Duración:
6 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Alcatel OT Star 6010X (Alcatel OneTouch Star) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Alcatel OT Star 6010X, Paso 1/1

Cómo desmontar Alcatel OT Star 6010X, Paso 1/2

Paso 1.

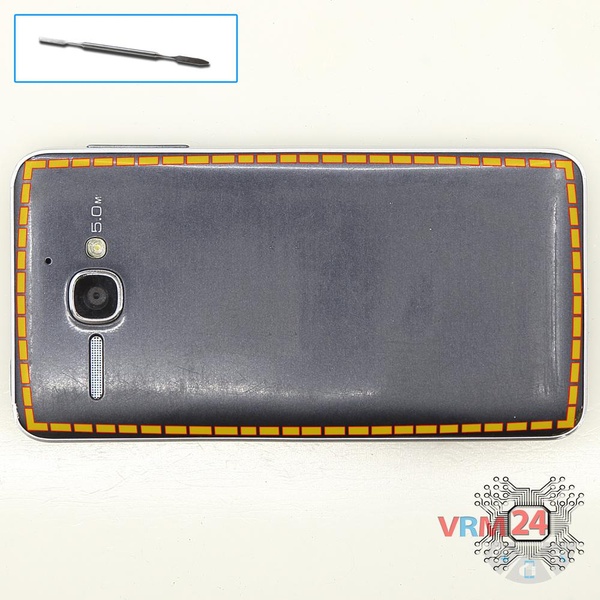

Abra la cubierta trasera.

Cómo desmontar Alcatel OT Star 6010X, Paso 2/1

Cómo desmontar Alcatel OT Star 6010X, Paso 2/2

Paso 2.

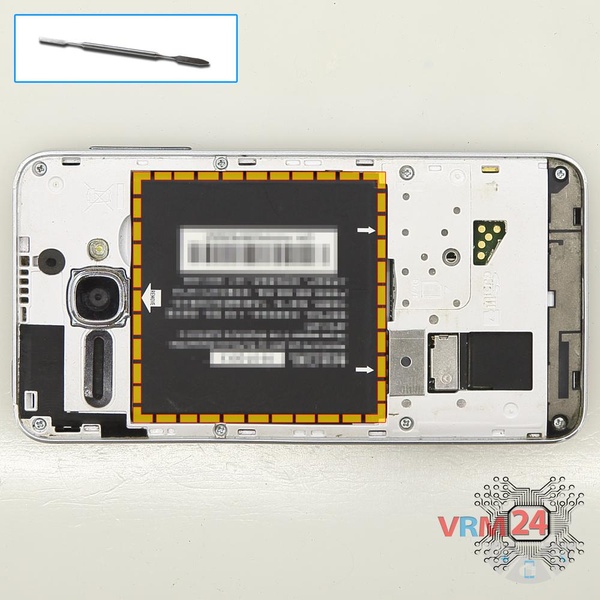

Levante y retire la batería.

Cómo desmontar Alcatel OT Star 6010X, Paso 3/1

Cómo desmontar Alcatel OT Star 6010X, Paso 3/2

Paso 3.

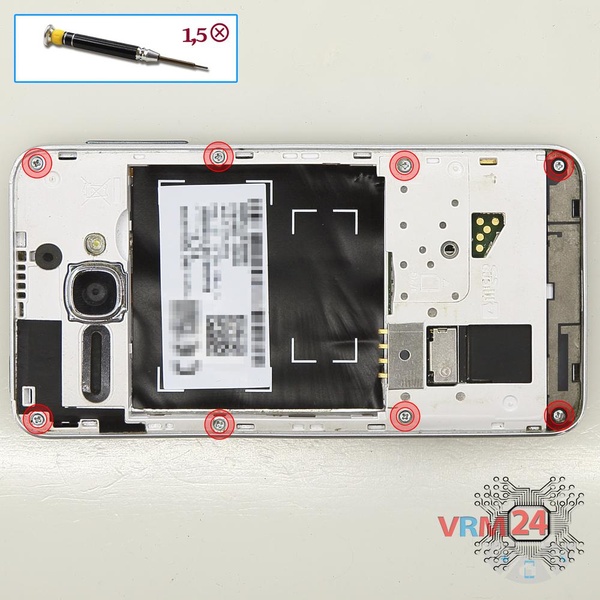

Con un destornillador (Phillips 1,5 mm PH000), desatornille 8 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Alcatel OT Star 6010X, Paso 4/1

Cómo desmontar Alcatel OT Star 6010X, Paso 4/2

Paso 4.

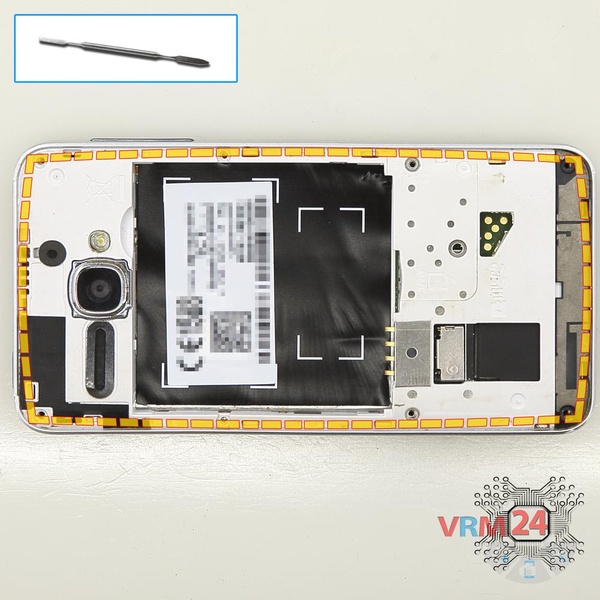

Haga palanca y retire el marco del medio.

Cómo desmontar Alcatel OT Star 6010X, Paso 5/1

Cómo desmontar Alcatel OT Star 6010X, Paso 5/2

Paso 5.

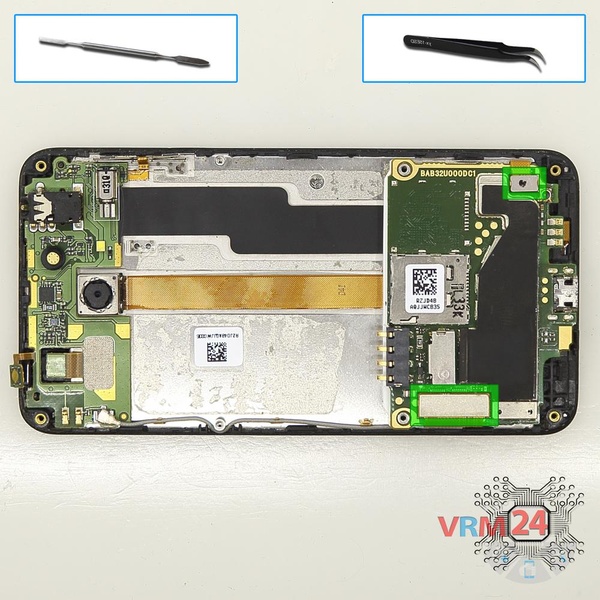

Desconecte los conectores en la PCB inferior.

Cómo desmontar Alcatel OT Star 6010X, Paso 6/1

Cómo desmontar Alcatel OT Star 6010X, Paso 6/2

Cómo desmontar Alcatel OT Star 6010X, Paso 6/3

Paso 6.

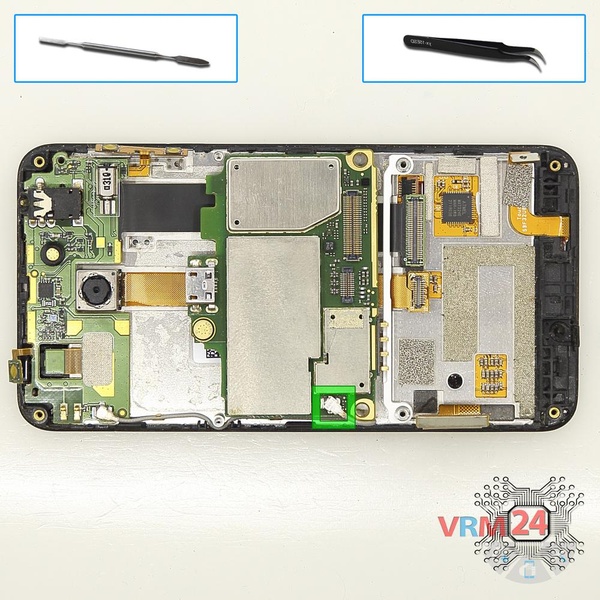

Dar la vuelta a la placa inferior, desconectar los conectores del interior, desconectar el conector del cable coaxial y retirar la placa.

Cómo desmontar Alcatel OT Star 6010X, Paso 7/1

Cómo desmontar Alcatel OT Star 6010X, Paso 7/2

Cómo desmontar Alcatel OT Star 6010X, Paso 7/3

Paso 7.

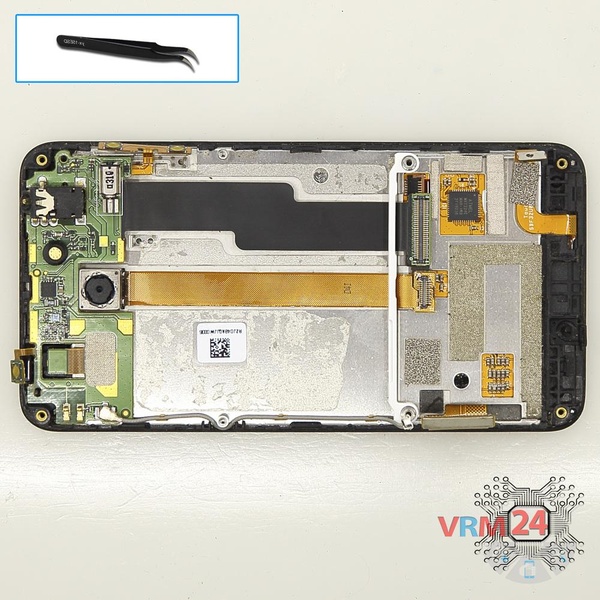

Quite la & nbsp; barra de retención.

Cómo desmontar Alcatel OT Star 6010X, Paso 8/1

Cómo desmontar Alcatel OT Star 6010X, Paso 8/2

Cómo desmontar Alcatel OT Star 6010X, Paso 8/3

Paso 8.

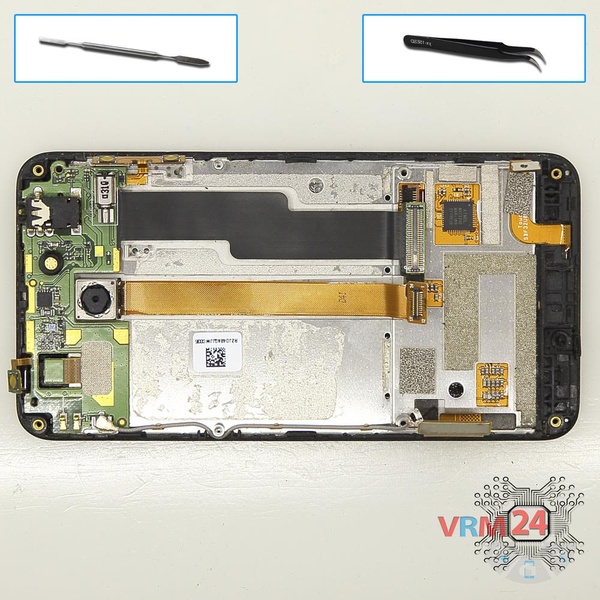

Despegue el cable plano flexible con la cámara principal.

Cómo desmontar Alcatel OT Star 6010X, Paso 9/1

Cómo desmontar Alcatel OT Star 6010X, Paso 9/2

Cómo desmontar Alcatel OT Star 6010X, Paso 9/3

Paso 9.

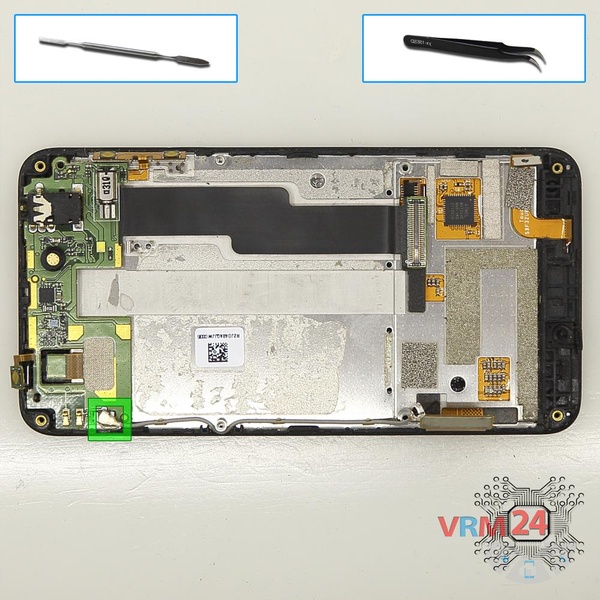

Desconecte el conector del cable coaxial en la placa superior y retire la PCB.

⚠️ ¡Advertencia!

La PCB se separa junto con el cable entre placas, por lo que debe retirarlo con cuidado.

Cómo desmontar Alcatel OT Star 6010X, Paso 10/1

Cómo desmontar Alcatel OT Star 6010X, Paso 10/2

Cómo desmontar Alcatel OT Star 6010X, Paso 10/3

Paso 10.

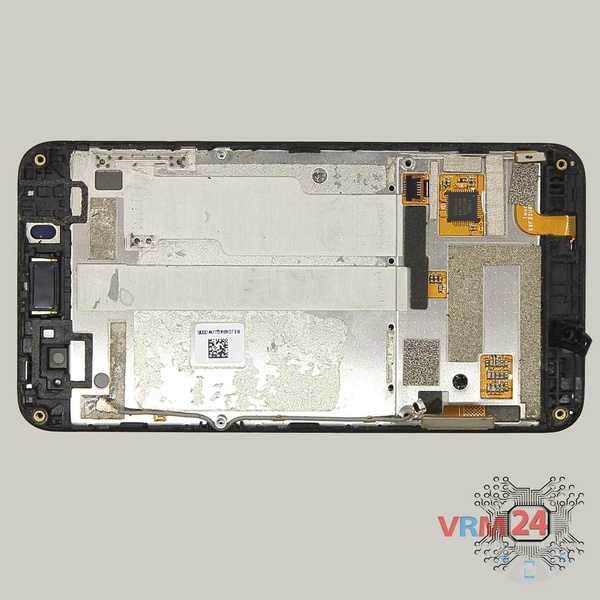

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Alcatel OT Star 6010X en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Alcatel #Alcatel OT Star 6010X

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 6 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Alcatel OT Star 6010X — Alcatel OneTouch Star lanzado para los mercados en diferentes países.
