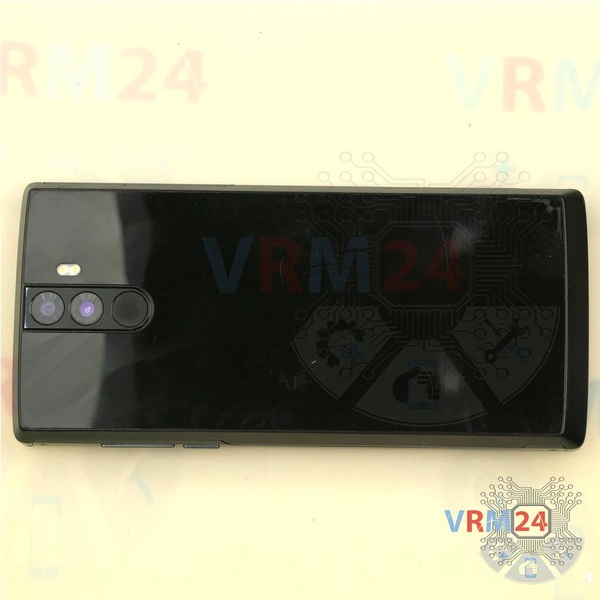

Desmontaje/Reparar del dispositivo móvil Doogee BL12000 con la descripción de cada paso y el conjunto de herramientas requerido.

⚠ Antes de desmontarlo, no olvide apagar su teléfono.

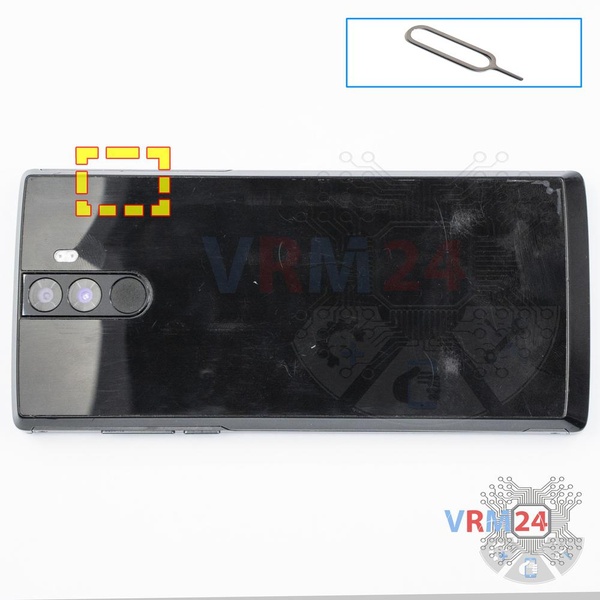

Utilice la herramienta Clave (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.

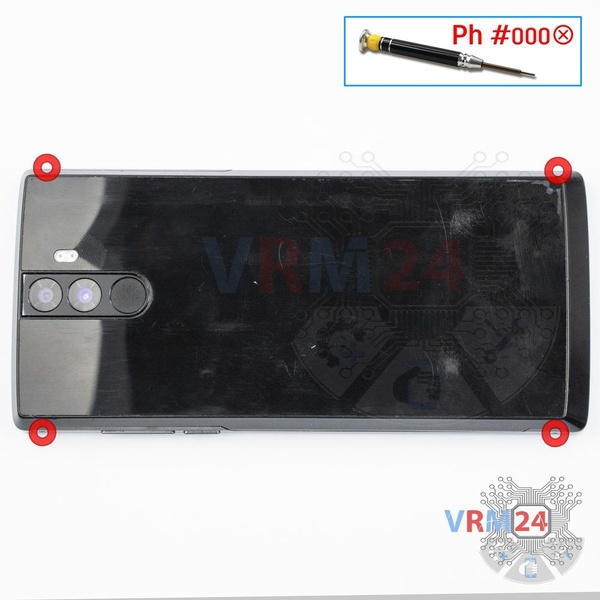

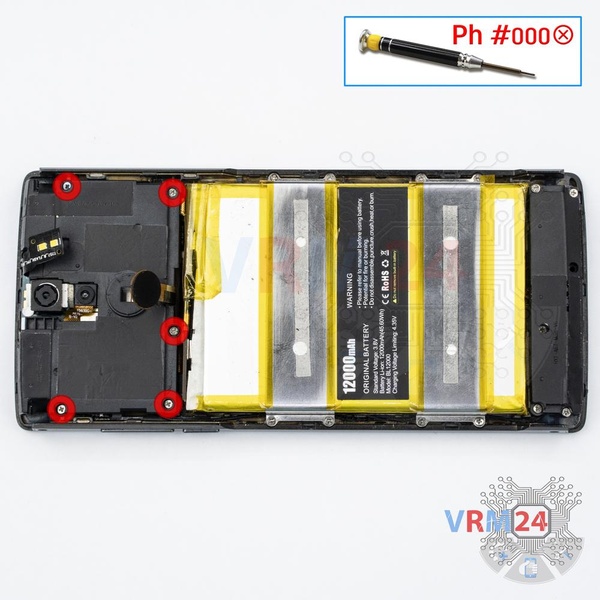

Con un destornillador (Phillips 1,5 mm PH000), desatornille cuatro tornillos en los lados del teléfono.

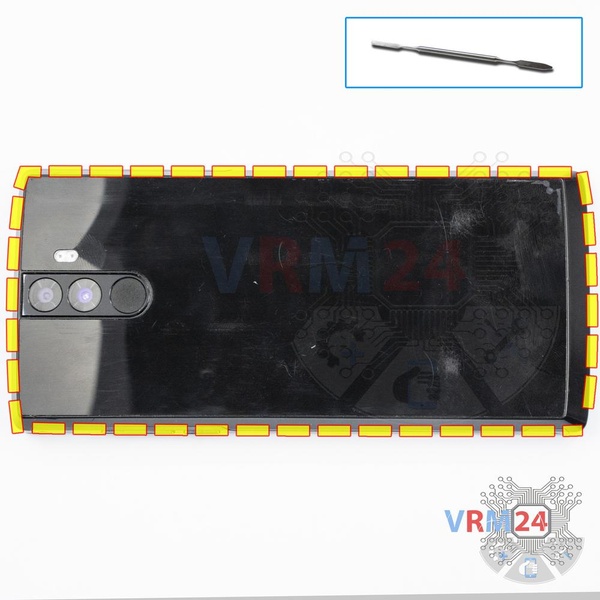

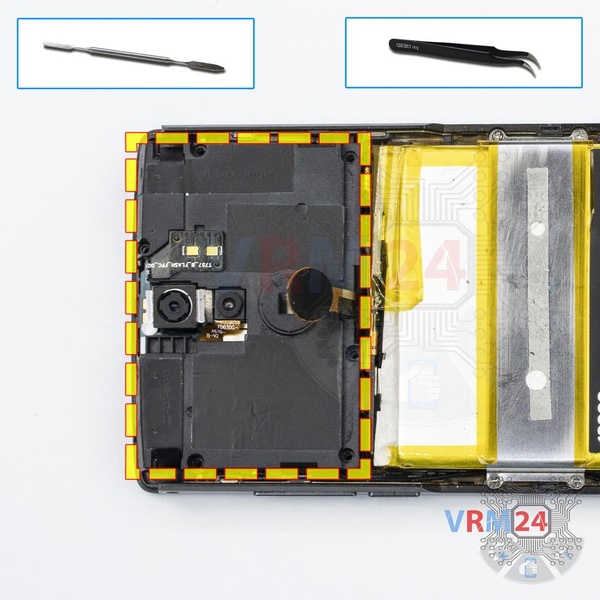

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 5 tornillos.

Retire la tapa que protege la placa de circuito impreso (PCB).

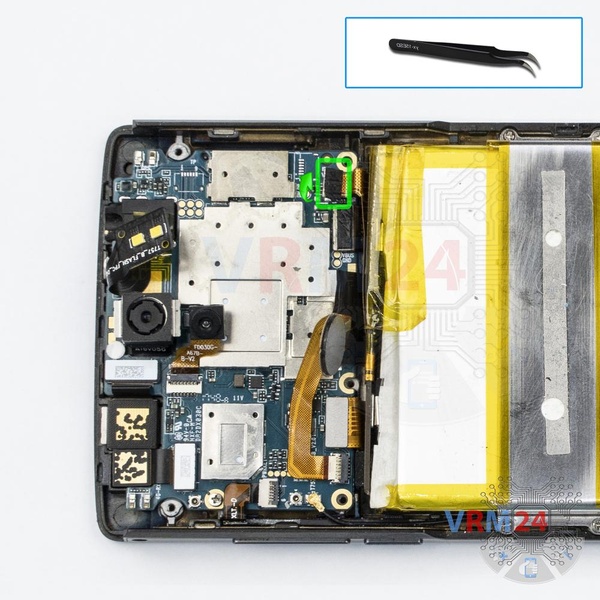

Desconecte el conector de la batería lo antes posible.

ℹ️ El modelo Doogee BL12000 tiene una batería BL12000 con capacidad de 12000 mAh (también conocida como batería recargable).

⚠ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

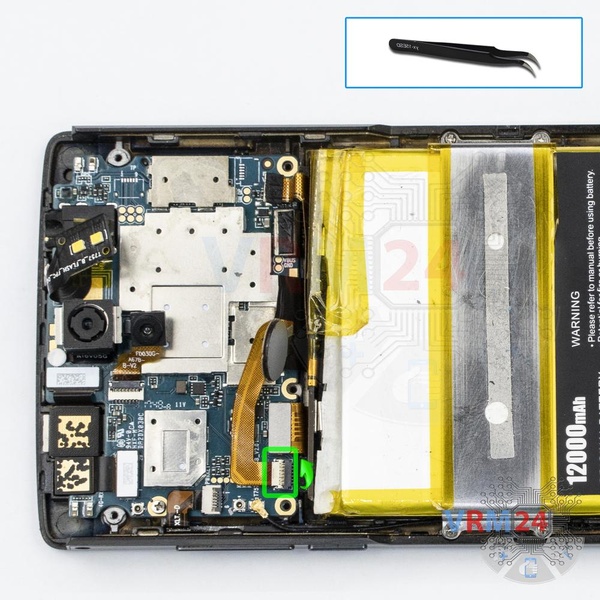

Levante el conector y retire el sensor de huellas dactilares.

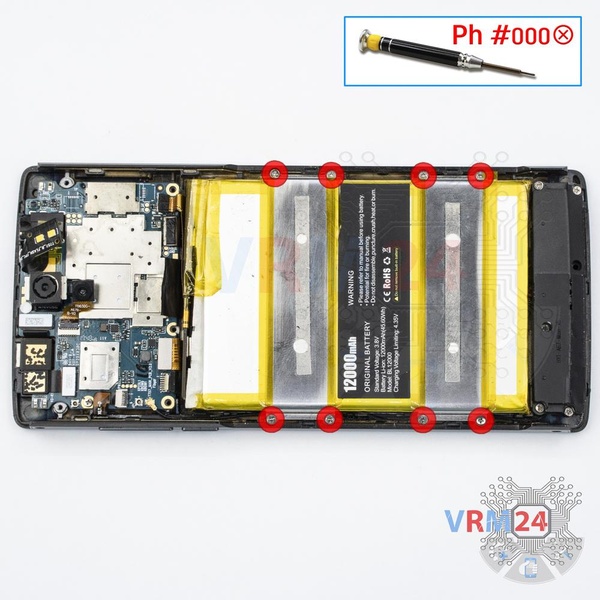

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 8 tornillos que sujetan la batería.

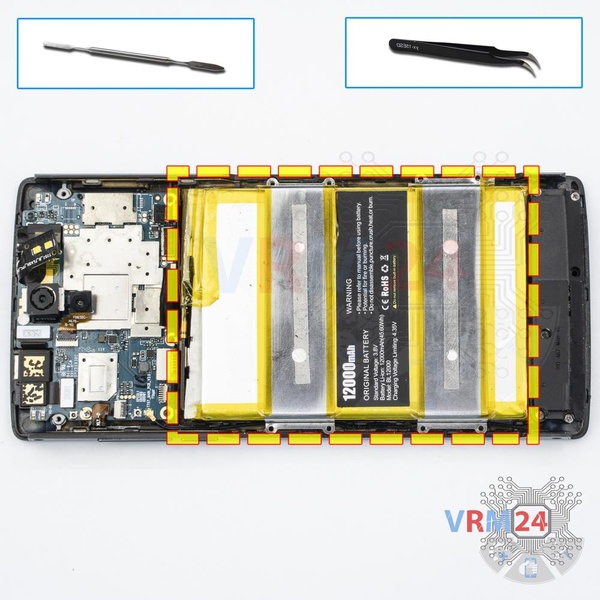

Retire con cuidado la batería.

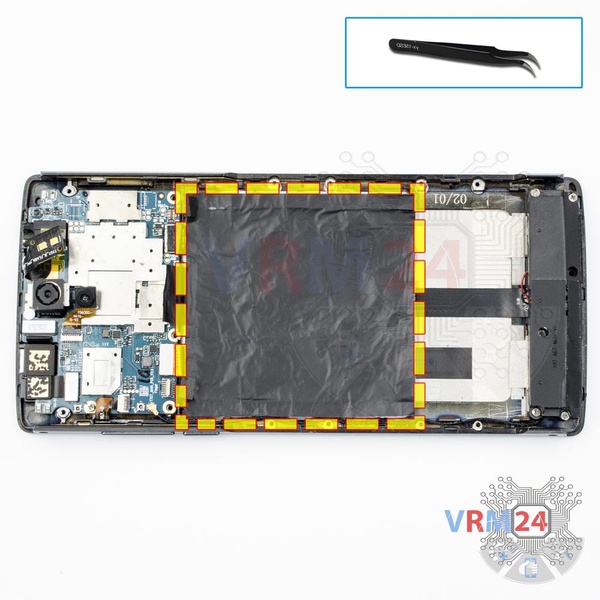

Retire la película protectora. Tenga cuidado porque hay dos cables debajo.

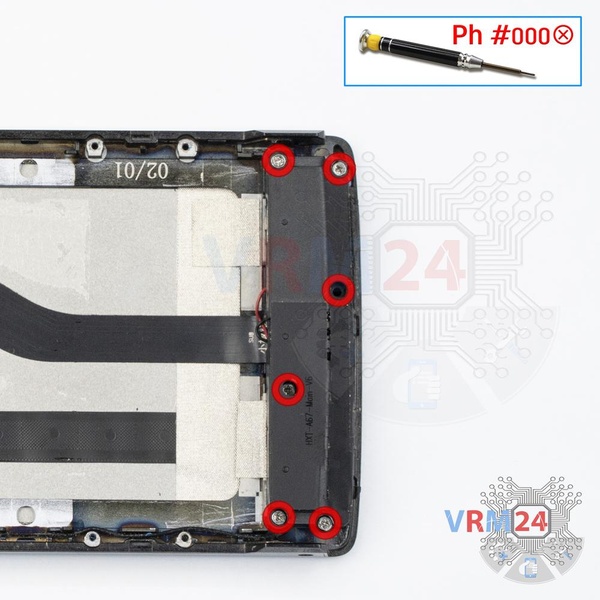

Con un destornillador (Phillips 1,5 mm PH000), desatornille 6 tornillos.

Si los tornillos son diferentes: ℹ️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.

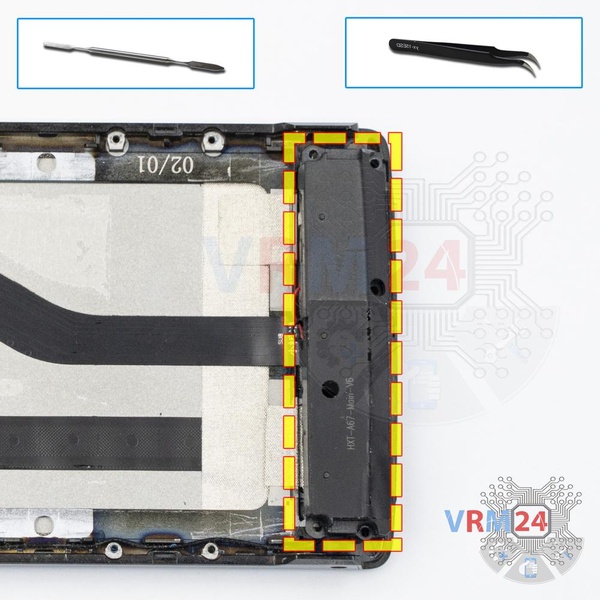

Dé la vuelta al conjunto de altavoz conectado con la placa secundaria con dos cables.

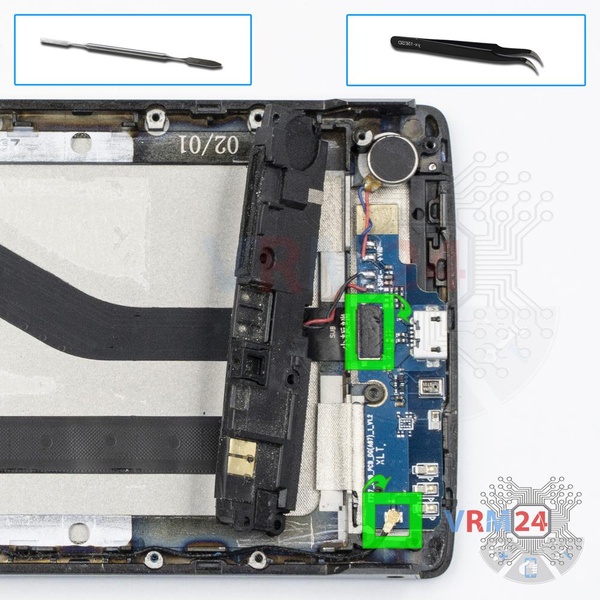

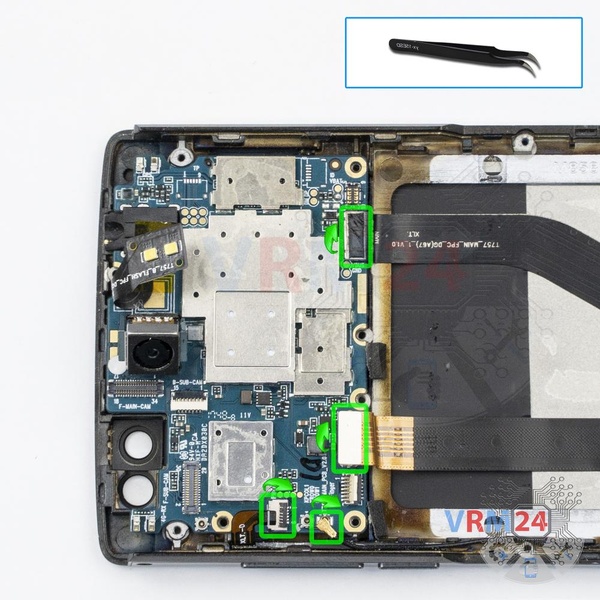

Desconecte el conector del cable coaxial, el cable a la placa base en la placa hija.

⚠ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).

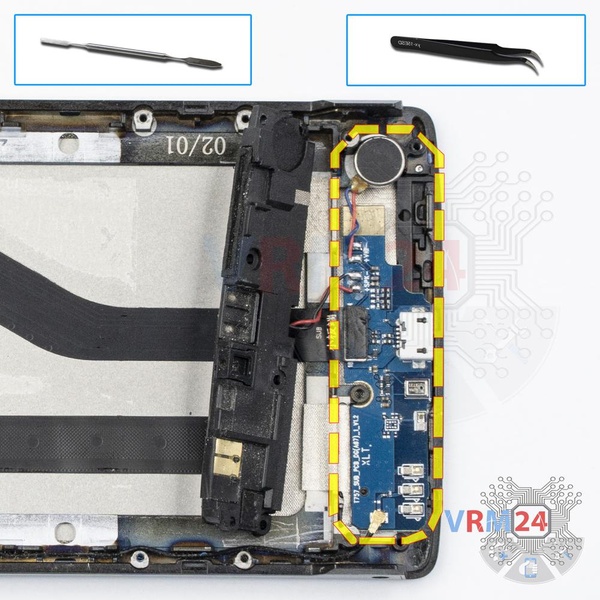

Retire la placa secundaria cableada con un motor de vibración, así que retírela también. Se pegan al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco el tablero.

ℹ️ La placa contiene un puerto de carga (Micro USB), micrófono, contactos de resorte para el altavoz y una unidad de antena.

⚠ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.

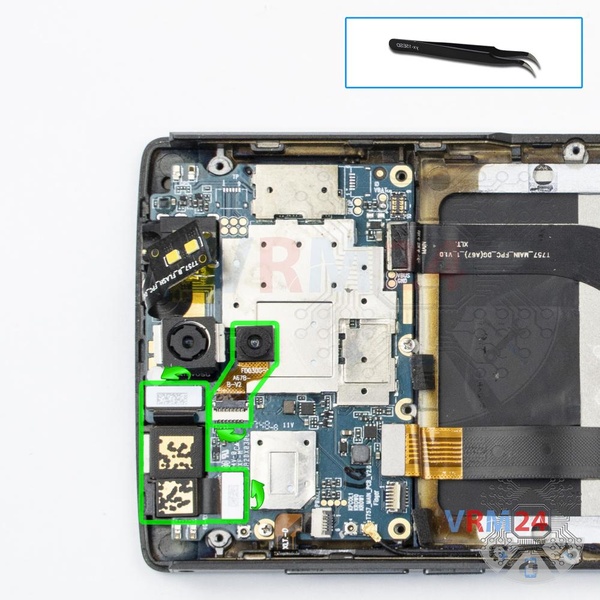

Levante los conectores y retire dos cámaras frontales y una cámara trasera.

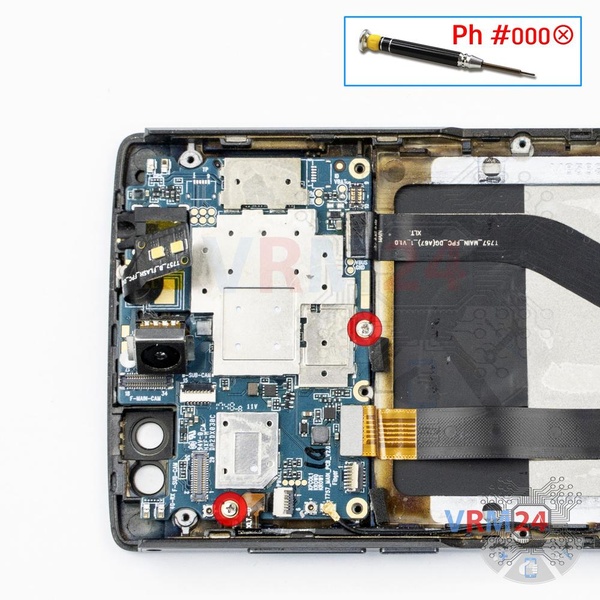

Con un destornillador (Phillips 1,5 mm PH000), desatornille dos tornillos de la placa base.

Levante los conectores del cable de los botones de volumen de encendido, el cable del módulo de pantalla, el cable entre placas y el cable coaxial.

⚠ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

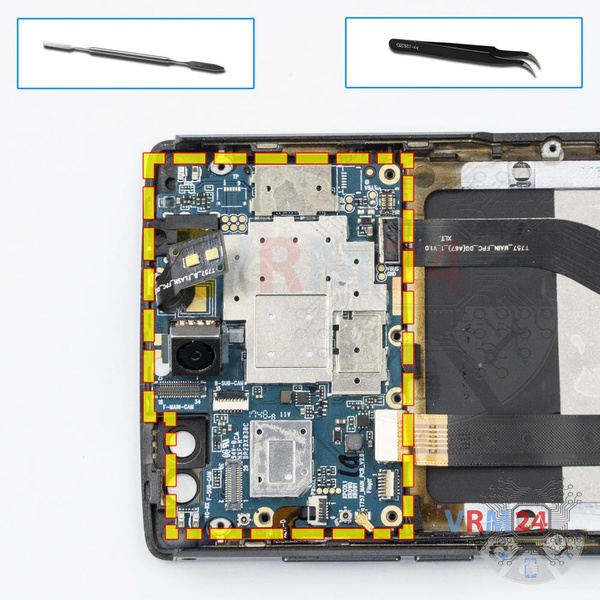

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

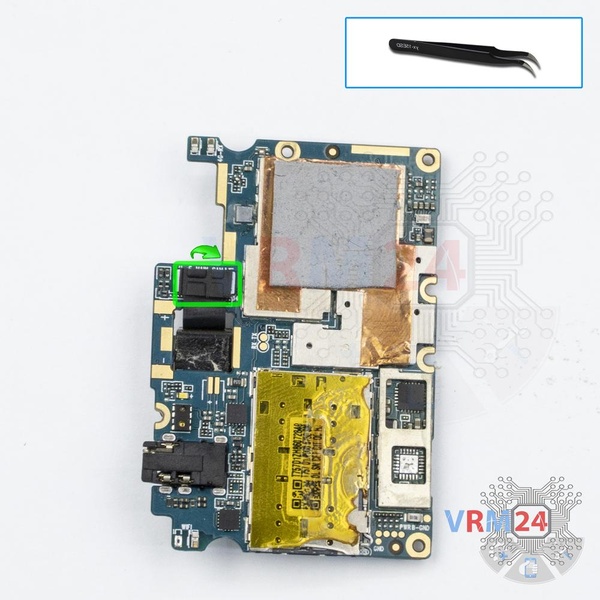

Levante el conector y retire la cámara trasera.
