Explay Diamond
Explay Diamond
Dificultad de desmontaje:
Fácil
Duración:
6 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Explay Diamond con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Explay Diamond, Paso 1/1 Cómo desmontar Explay Diamond, Paso 1/2

Paso 1.

Abra la & nbsp; tapa en la parte inferior.

Cómo desmontar Explay Diamond, Paso 2/1 Cómo desmontar Explay Diamond, Paso 2/2 Cómo desmontar Explay Diamond, Paso 2/3

Paso 2.

Abra la cubierta trasera.

Cómo desmontar Explay Diamond, Paso 3/1 Cómo desmontar Explay Diamond, Paso 3/2

Paso 3.

Levante y retire la batería.

Cómo desmontar Explay Diamond, Paso 4/1 Cómo desmontar Explay Diamond, Paso 4/2

Paso 4.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 13 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Explay Diamond, Paso 5/1 Cómo desmontar Explay Diamond, Paso 5/2

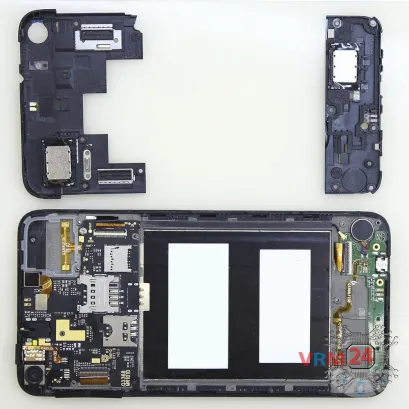

Paso 5.

Haga palanca y retire las cubiertas de los altavoces & nbsp; en las partes superior e inferior.

Cómo desmontar Explay Diamond, Paso 6/1

Paso 6.

El conjunto del altavoz (zumbador)

Cómo desmontar Explay Diamond, Paso 7/1

Paso 7.

La parte superior con altavoz.

Cómo desmontar Explay Diamond, Paso 8/1 Cómo desmontar Explay Diamond, Paso 8/2

Paso 8.

Quita las teclas de los botones de volumen y encendido.

Cómo desmontar Explay Diamond, Paso 9/1 Cómo desmontar Explay Diamond, Paso 9/2 Cómo desmontar Explay Diamond, Paso 9/3

Paso 9.

Desconecte los conectores de la PCB inferior y extráigala.

Cómo desmontar Explay Diamond, Paso 10/1 Cómo desmontar Explay Diamond, Paso 10/2

Paso 10.

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).

Cómo desmontar Explay Diamond, Paso 11/1 Cómo desmontar Explay Diamond, Paso 11/2 Cómo desmontar Explay Diamond, Paso 11/3

Paso 11.

Desconecte los conectores de la PCB.

Cómo desmontar Explay Diamond, Paso 12/1 Cómo desmontar Explay Diamond, Paso 12/2

Paso 12.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB.

Cómo desmontar Explay Diamond, Paso 13/1 Cómo desmontar Explay Diamond, Paso 13/2 Cómo desmontar Explay Diamond, Paso 13/3 Cómo desmontar Explay Diamond, Paso 13/4

Paso 13.

Dé la vuelta a la PCB principal, desconecte el conector del cable coaxial del interior y retire la placa.

Cómo desmontar Explay Diamond, Paso 14/1 Cómo desmontar Explay Diamond, Paso 14/2

Paso 14.

Haga palanca y quítese el auricular (altavoz).

Cómo desmontar Explay Diamond, Paso 15/1 Cómo desmontar Explay Diamond, Paso 15/2 Cómo desmontar Explay Diamond, Paso 15/3

Paso 15.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Explay Diamond en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Explay #Explay Diamond
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 6 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Explay Diamond lanzado para los mercados en diferentes países.
