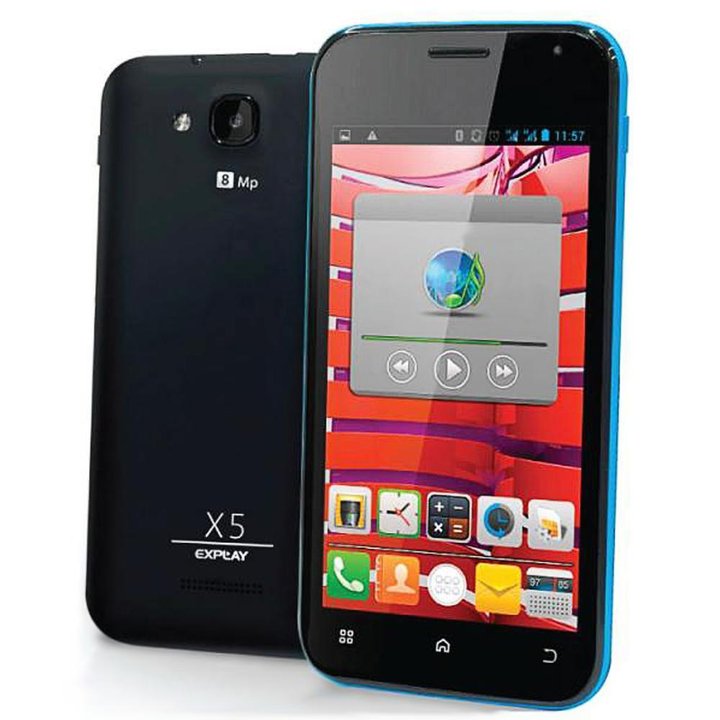

Desmontaje/Reparar del dispositivo móvil Explay X5 con la descripción de cada paso y el conjunto de herramientas requerido.

4185

Vistas

—

Compartir

4

Preguntas

Vadim Popoff

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

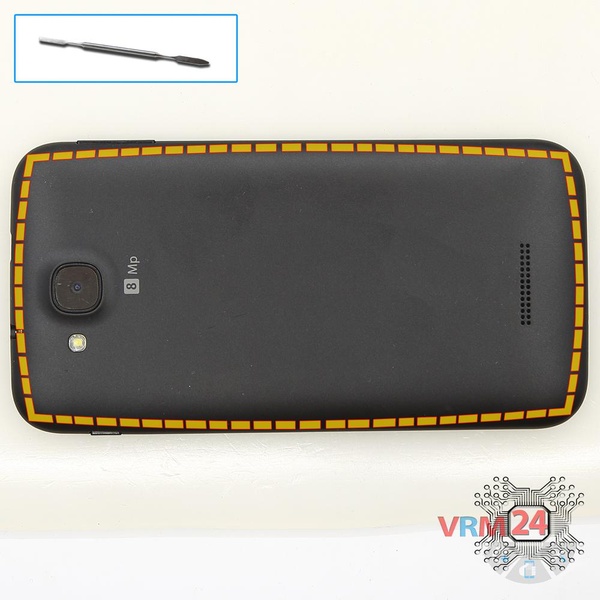

Abra la tapa trasera

Paso 1.

Abra la tapa trasera

Abra la cubierta trasera.

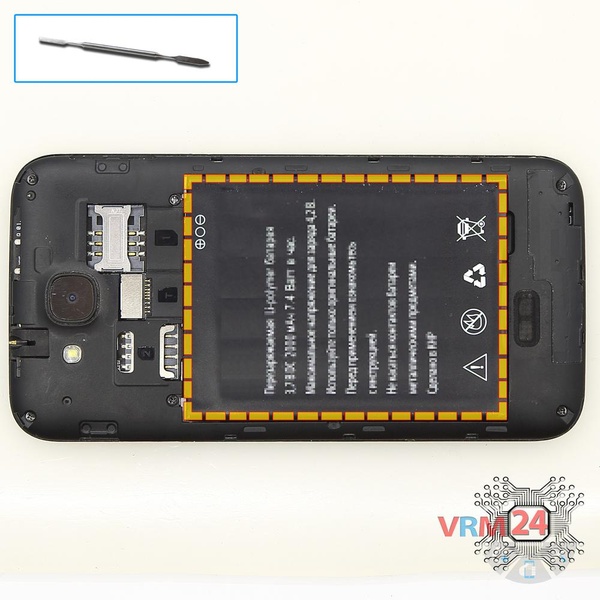

Retirar la batería

Paso 2.

Retirar la batería

Levante y retire la batería.

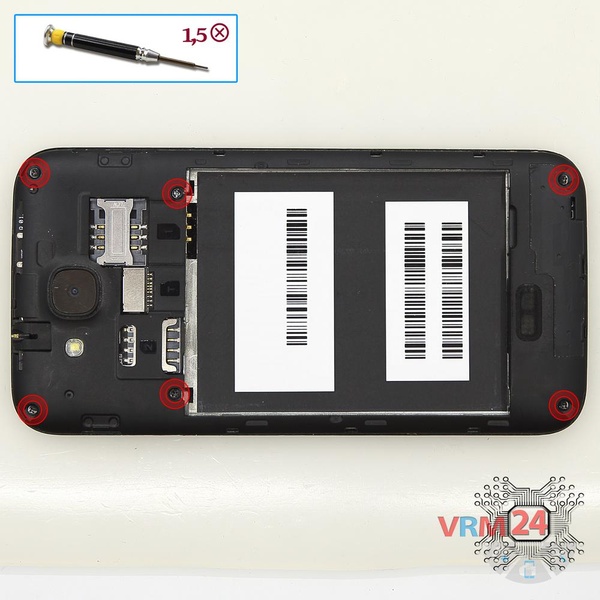

Desenrosque los tornillos

Paso 3.

Desenrosque los tornillos

Con un destornillador (Phillips 1.5 mm PH000), desatornille 6 pernos en el marco del teléfono.

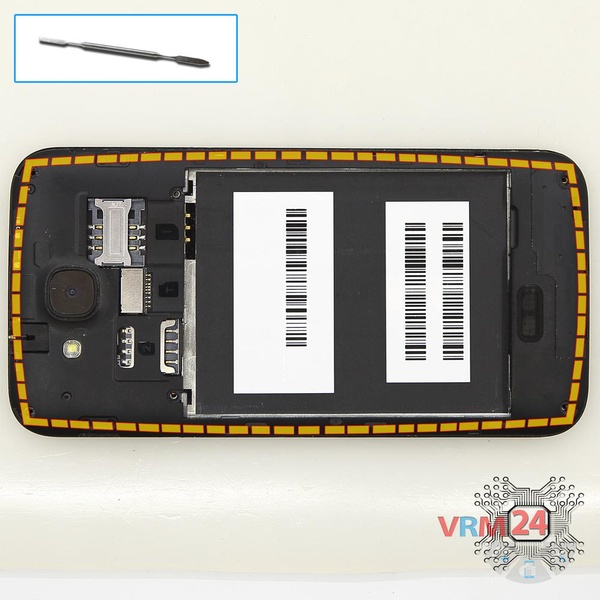

Abrir la tapa central

Paso 4.

Abrir la tapa central

Haga palanca y retire el marco del medio.

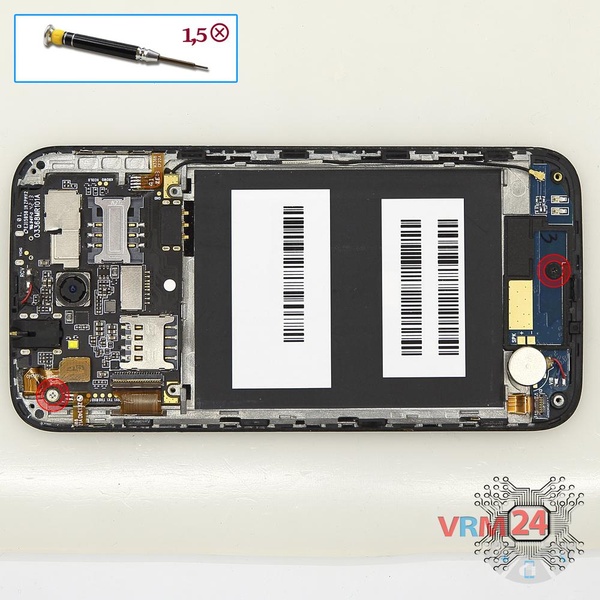

Desenrosque los tornillos

Paso 5.

Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 1 perno en la & nbsp; PCB principal y 1 perno en la placa inferior.

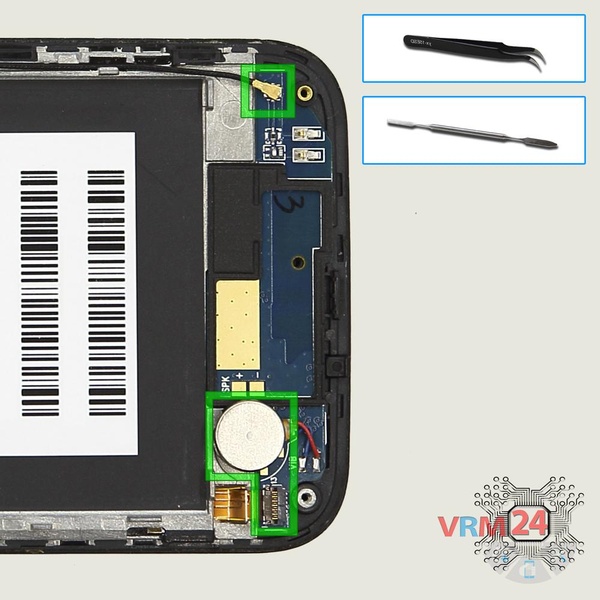

Retire la placa secundaria

Paso 6.

Retire la placa secundaria

Desconecte los conectores de la PCB inferior y extráigala.

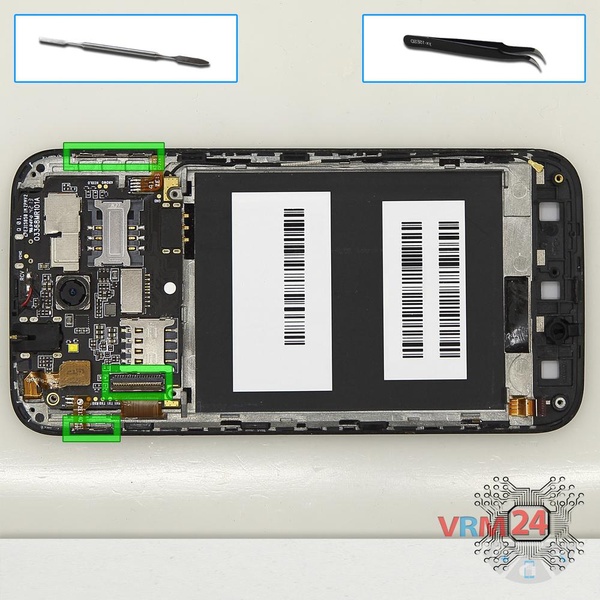

Desconecte el conector

Paso 7.

Desconecte el conector

Desconecte los conectores de la PCB y active la alimentación & amp; cable flexible del botón de volumen.

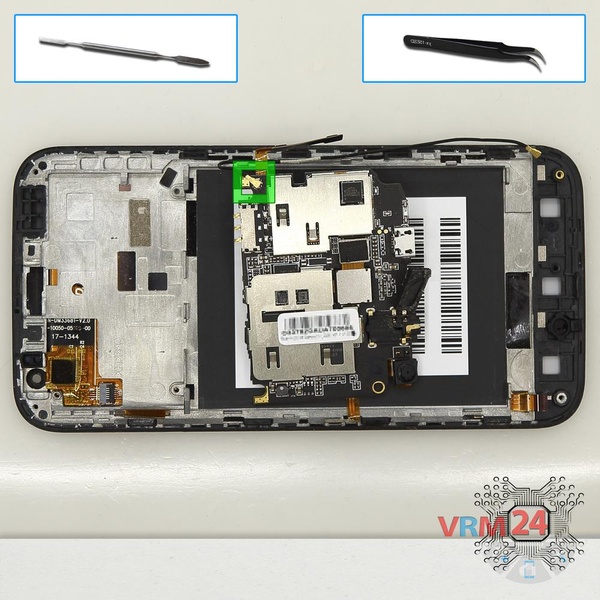

Retire la placa base

Paso 8.

Retire la placa base

Voltee la placa principal, desconecte el conector del cable coaxial desde el interior y retire la placa.

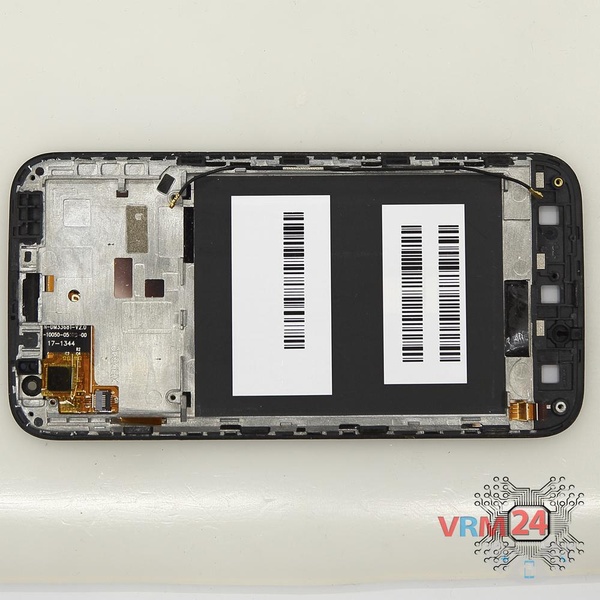

En el marco de la pantalla quedó

Paso 9.

En el marco de la pantalla quedó

Partes en el marco del módulo de visualización.

Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación
El desmontaje y la reparación tienen una dificultad easy y requieren aproximadamente 8 minutos. Nuestro manual es válido para todos los modelos Explay X5 or Эксплей Х5 comercializados en distintos países.
#instrucciones #Explay #Explay X5
Instrucciones detalladas de desmontaje de Explay X5 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tienes una pregunta, pregúntanos y trataremos de responder con el mayor Si tienes una pregunta, pregúntanos y trataremos de responder con el mayor detalle posible. Si este artículo te fue útil, por favor valóralo.
