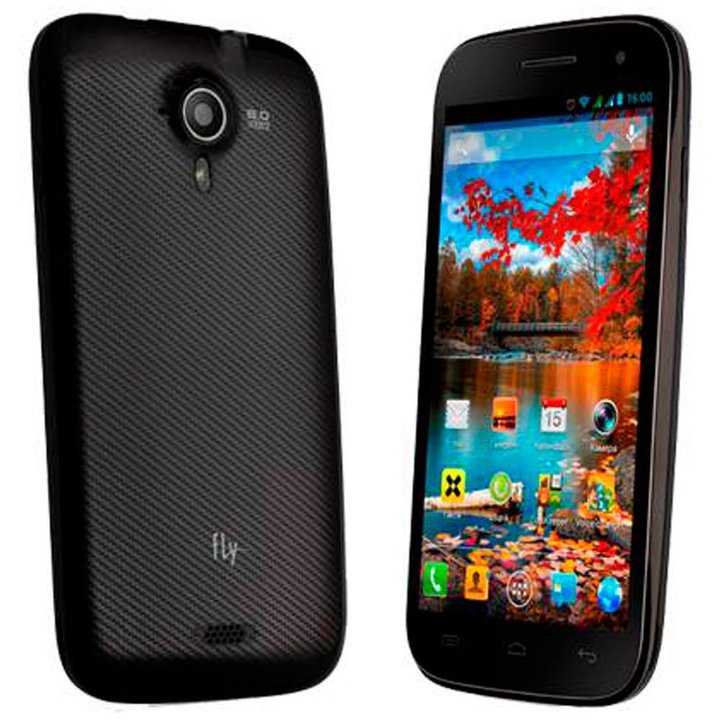

Fly IQ451 Quattro Vista

Dificultad de desmontaje:
Fácil

Duración:
8 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Fly IQ451 Quattro Vista con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Fly IQ451 Quattro Vista, Paso 1/1

Cómo desmontar Fly IQ451 Quattro Vista, Paso 1/2

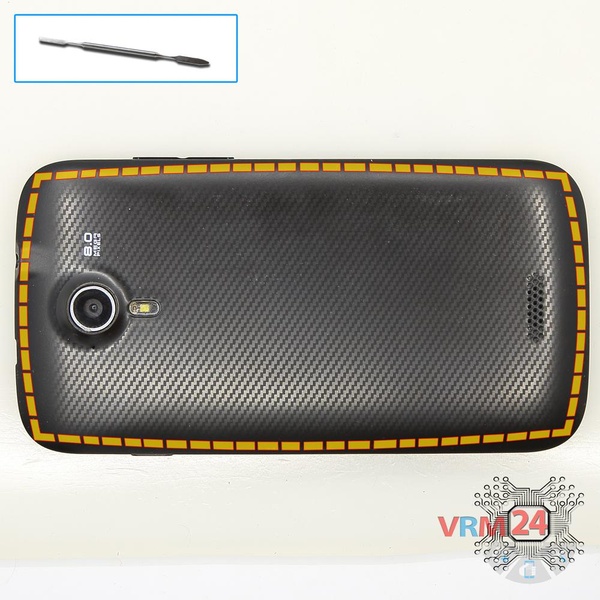

Paso 1.

Abra la cubierta trasera.

Cómo desmontar Fly IQ451 Quattro Vista, Paso 2/1

Cómo desmontar Fly IQ451 Quattro Vista, Paso 2/2

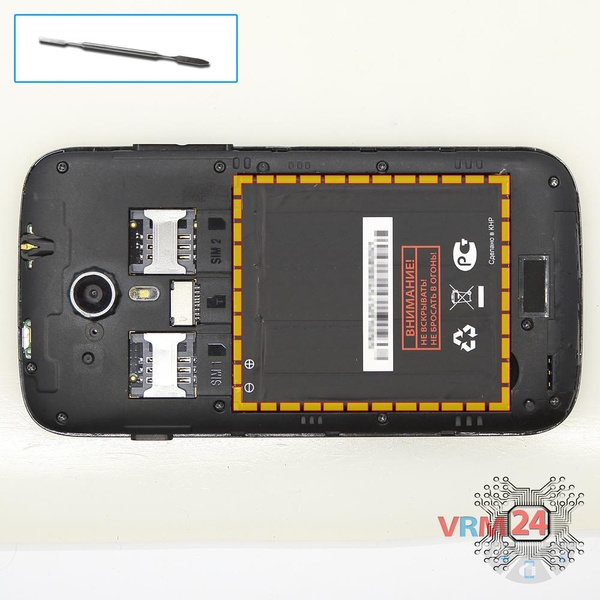

Paso 2.

Levante y retire la batería.

Cómo desmontar Fly IQ451 Quattro Vista, Paso 3/1

Cómo desmontar Fly IQ451 Quattro Vista, Paso 3/2

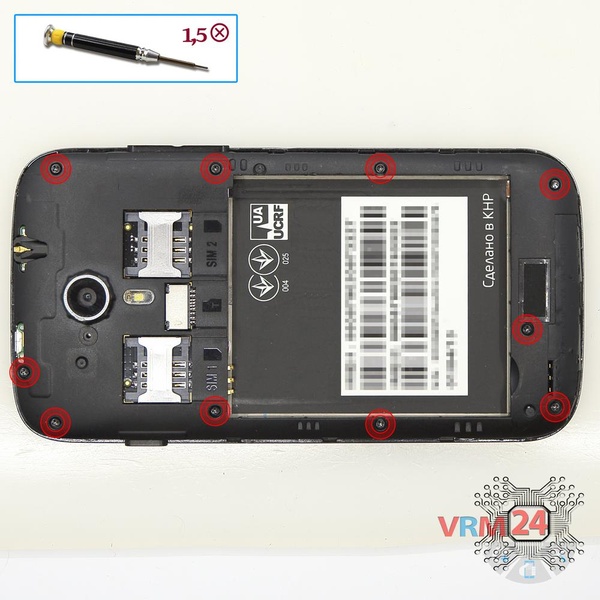

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 10 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Fly IQ451 Quattro Vista, Paso 4/1

Cómo desmontar Fly IQ451 Quattro Vista, Paso 4/2

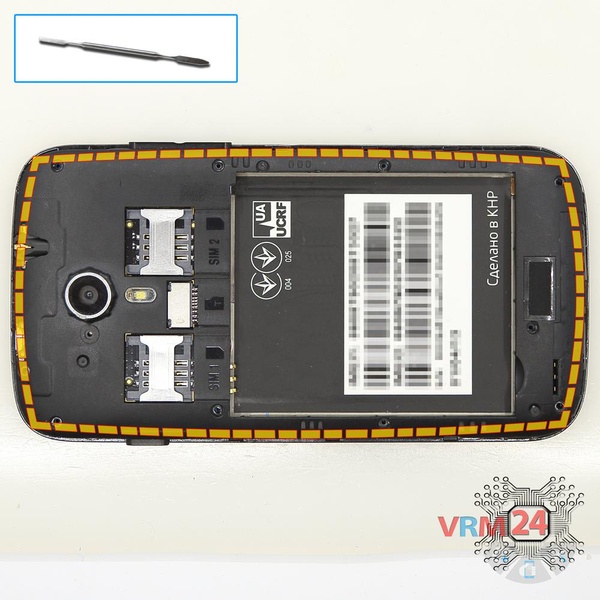

Paso 4.

Haga palanca y retire el marco del medio.

Cómo desmontar Fly IQ451 Quattro Vista, Paso 5/1

Cómo desmontar Fly IQ451 Quattro Vista, Paso 5/2

Cómo desmontar Fly IQ451 Quattro Vista, Paso 5/3

Cómo desmontar Fly IQ451 Quattro Vista, Paso 5/4

Paso 5.

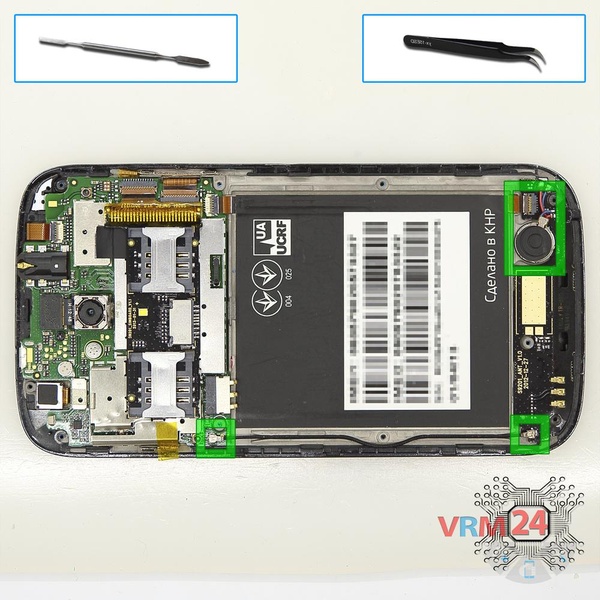

Desconecte los conectores de la PCB, & nbsp; levante el motor de vibración, & nbsp; desconecte el conector del cable coaxial y retire & nbsp; el cable coaxial & amp; PCB.

Cómo desmontar Fly IQ451 Quattro Vista, Paso 6/1

Cómo desmontar Fly IQ451 Quattro Vista, Paso 6/2

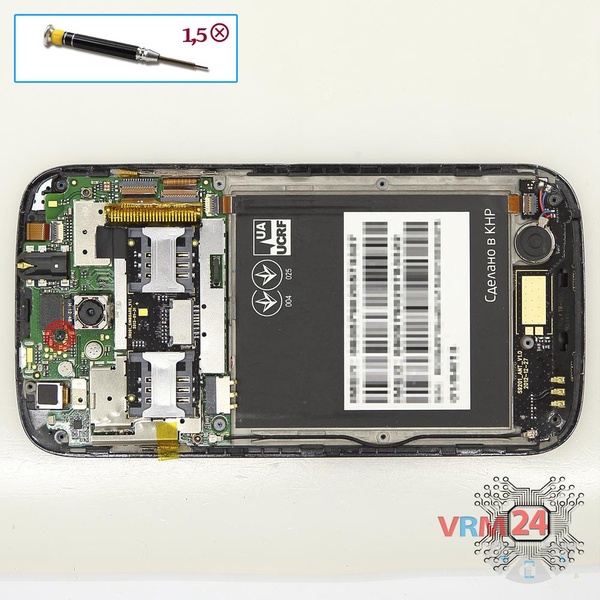

Paso 6.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 1 & nbsp; perno & nbsp; en la PCB.

Cómo desmontar Fly IQ451 Quattro Vista, Paso 7/1

Cómo desmontar Fly IQ451 Quattro Vista, Paso 7/2

Paso 7.

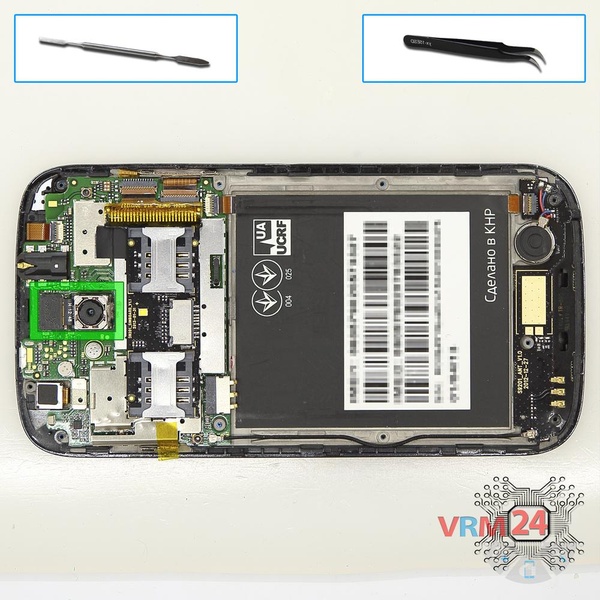

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar Fly IQ451 Quattro Vista, Paso 8/1

Cómo desmontar Fly IQ451 Quattro Vista, Paso 8/2

Cómo desmontar Fly IQ451 Quattro Vista, Paso 8/3

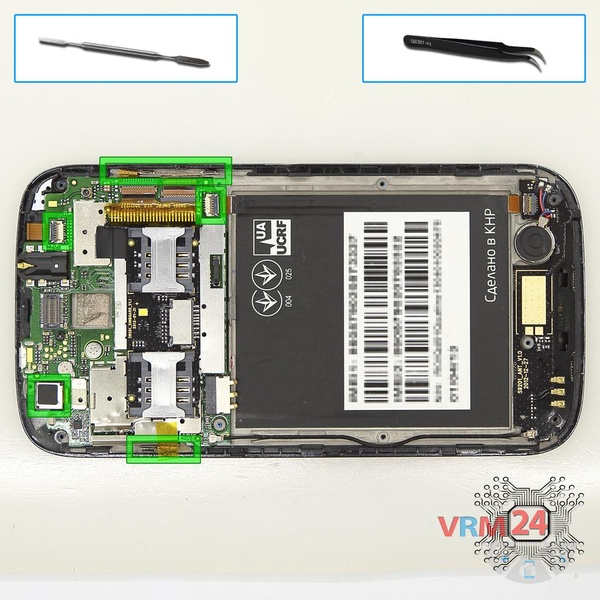

Paso 8.

Desconecte los conectores de la PCB.

Cómo desmontar Fly IQ451 Quattro Vista, Paso 9/1

Cómo desmontar Fly IQ451 Quattro Vista, Paso 9/2

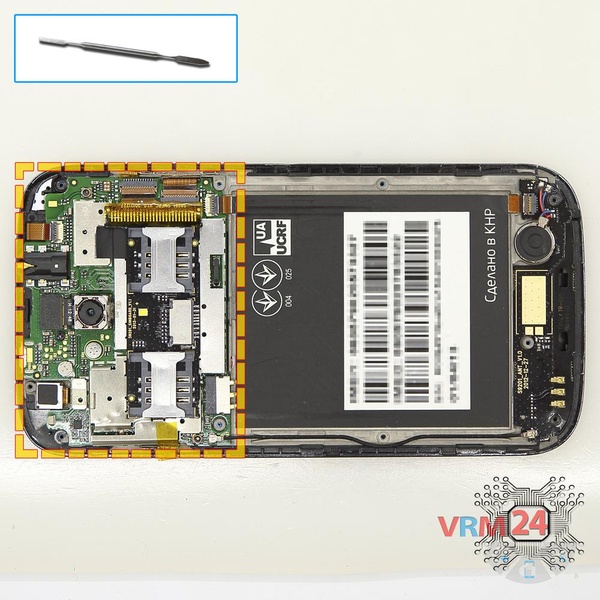

Paso 9.

Retire la PCB.

Cómo desmontar Fly IQ451 Quattro Vista, Paso 10/1

Cómo desmontar Fly IQ451 Quattro Vista, Paso 10/2

Cómo desmontar Fly IQ451 Quattro Vista, Paso 10/3

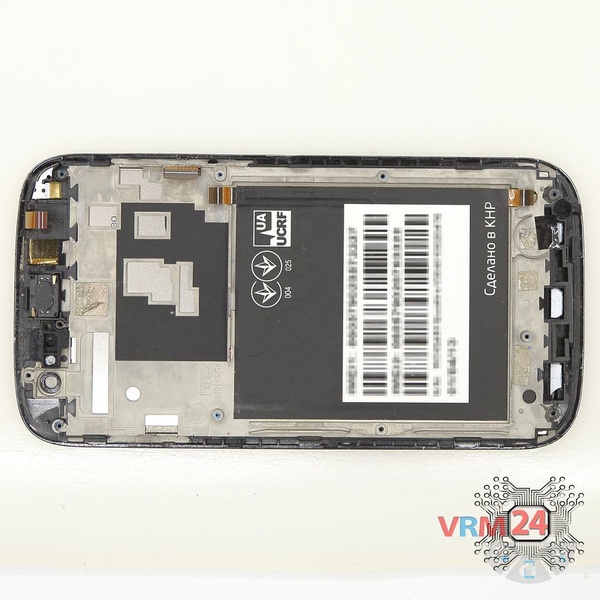

Paso 10.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Fly IQ451 Quattro Vista en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Fly #Fly IQ451 Quattro Vista

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 8 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Fly IQ451 Quattro Vista lanzado para los mercados en diferentes países.
