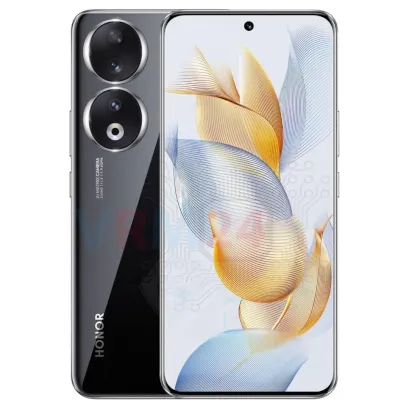

Desmontaje/Reparar del dispositivo móvil Honor 90 (Honor 90 REA-NX9) con la descripción de cada paso y el conjunto de herramientas requerido.

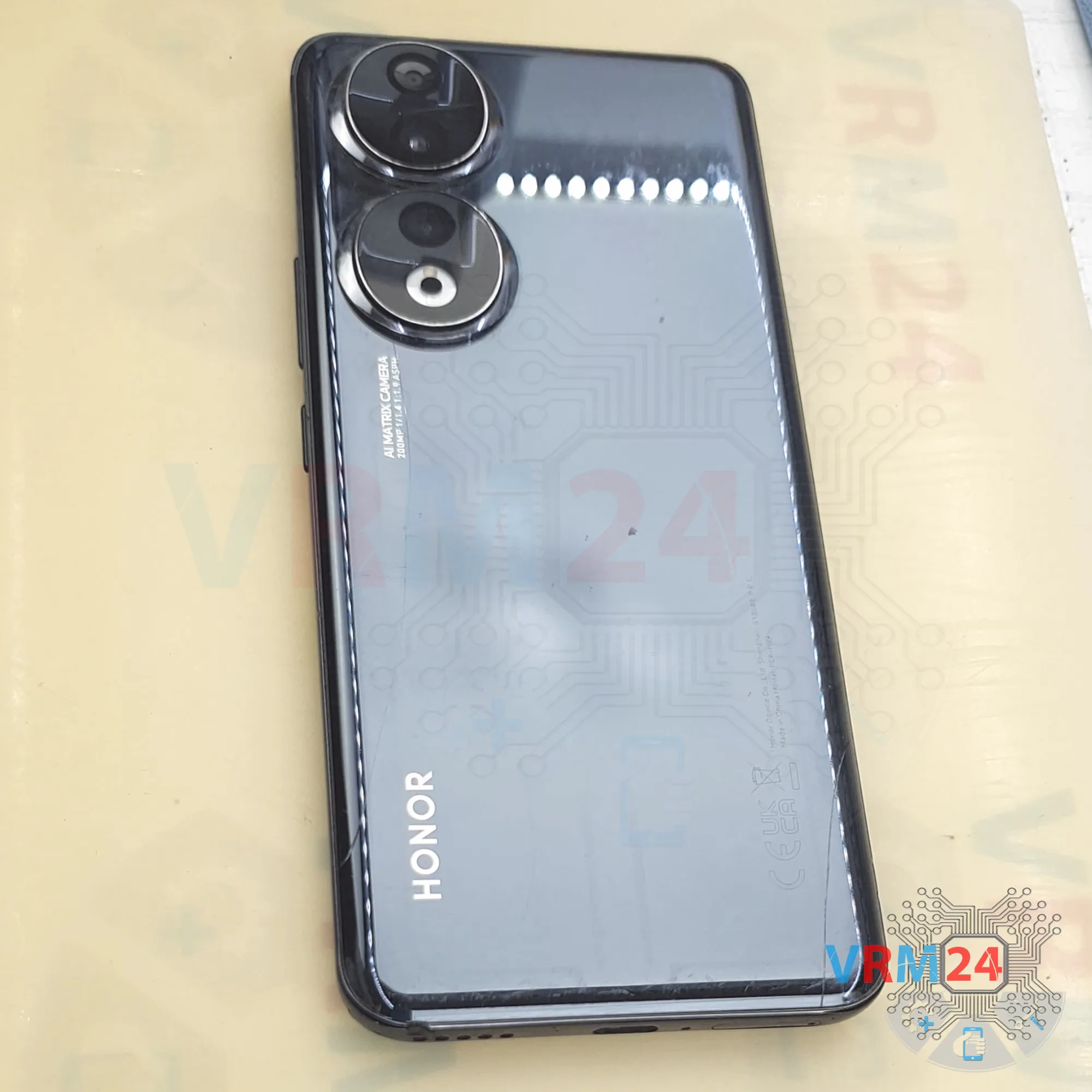

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

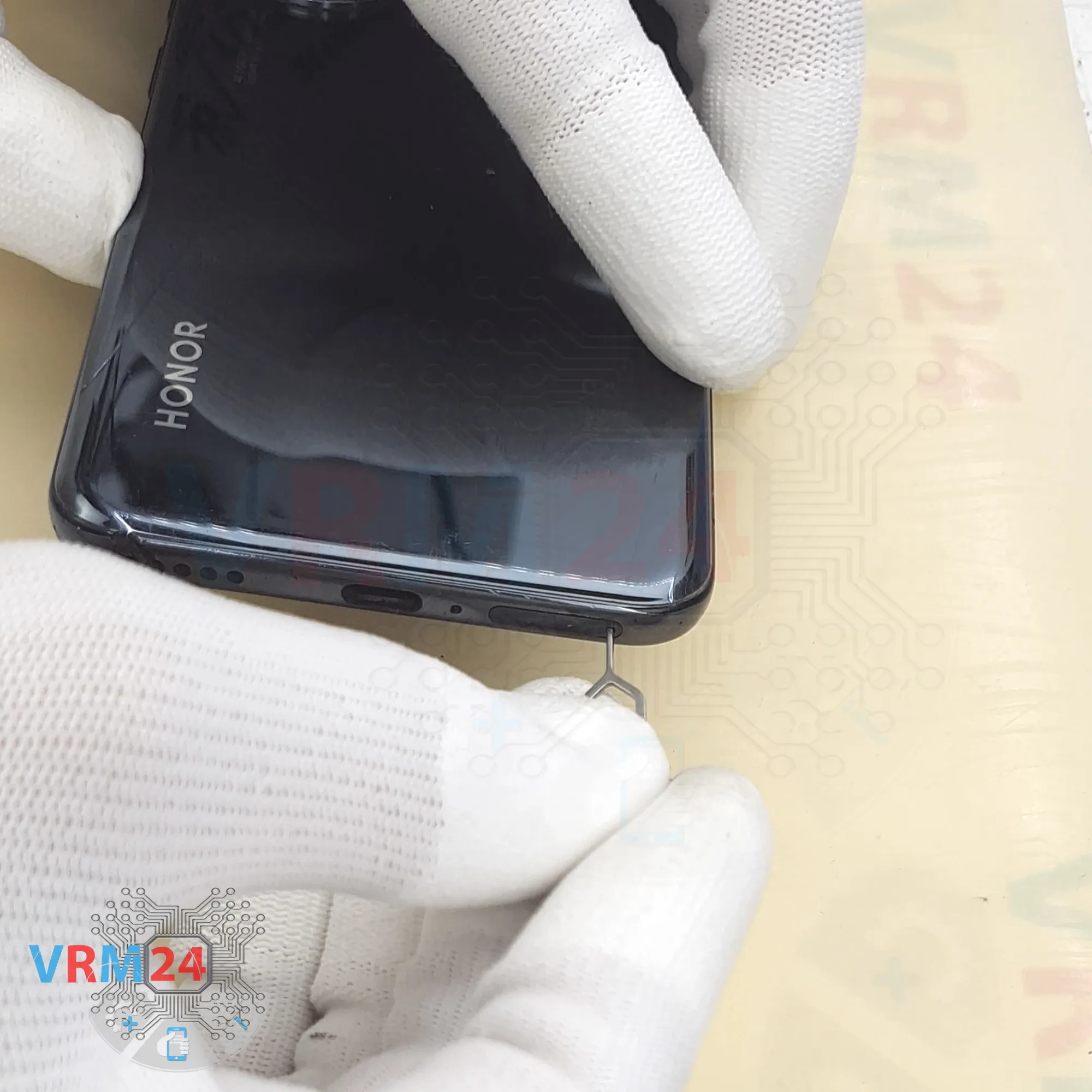

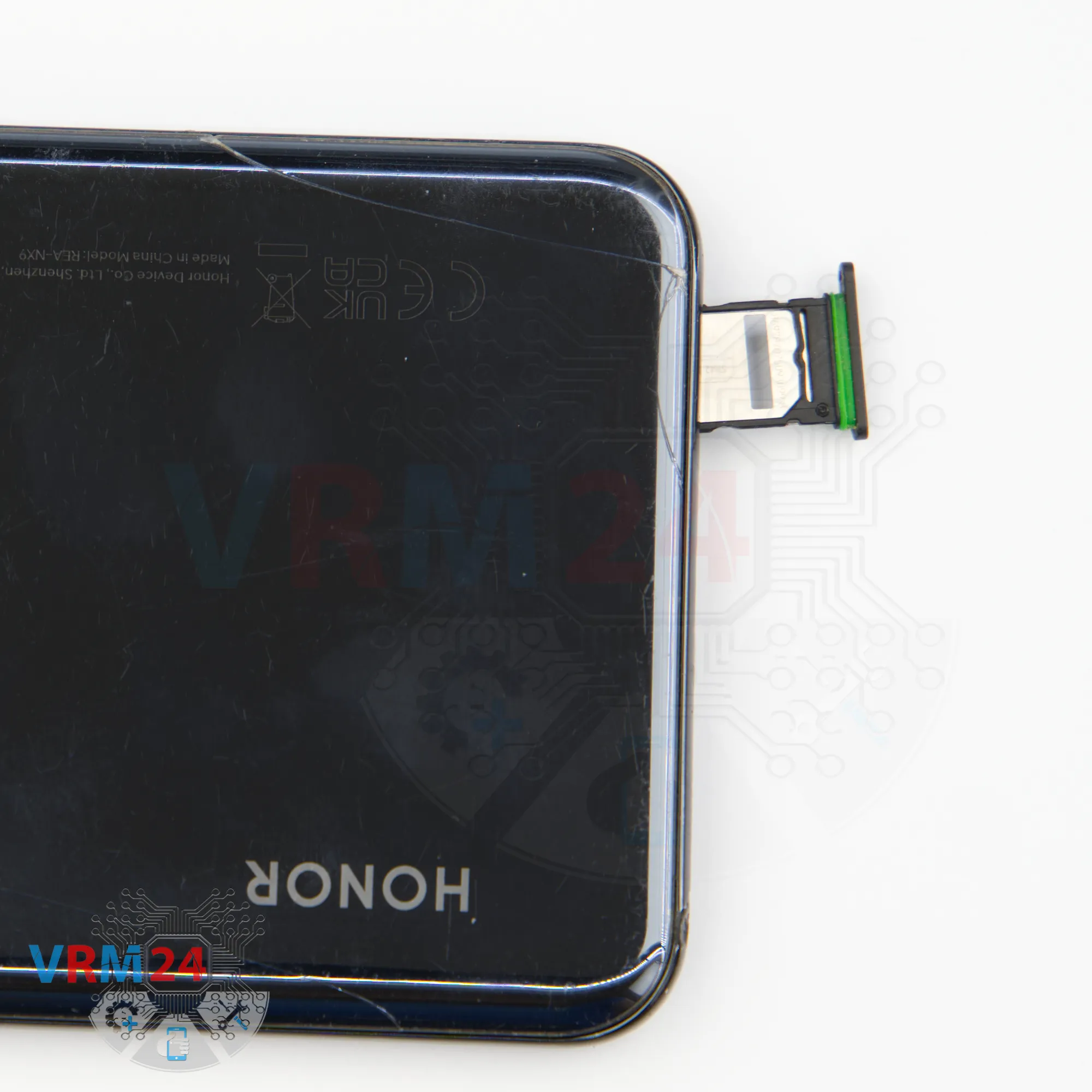

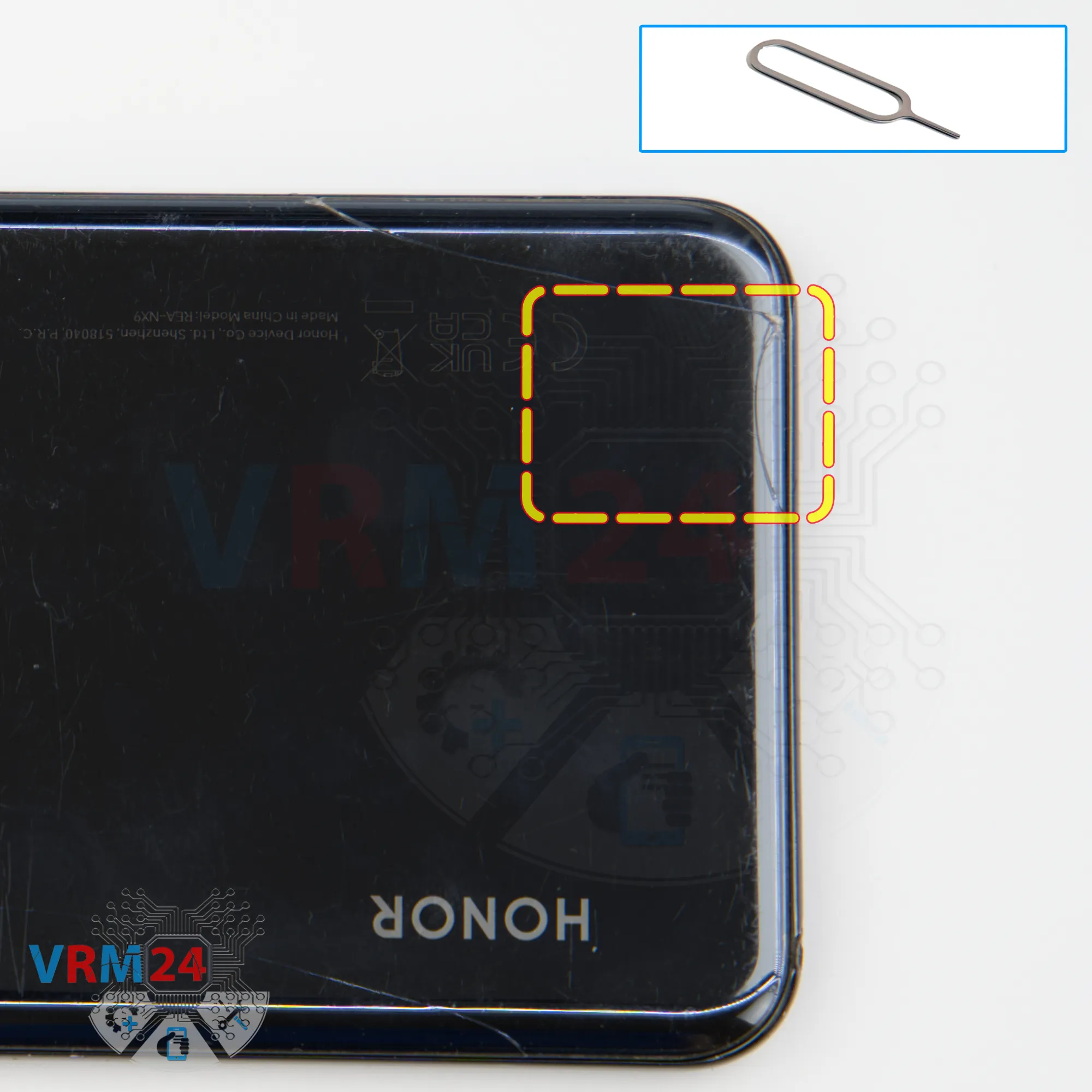

Primero, debemos retirar la bandeja de la tarjeta SIM.

Para ello utilizamos la herramienta especial, la introducimos en el orificio y empujamos suavemente hacia afuera la bandeja de tarjetas.

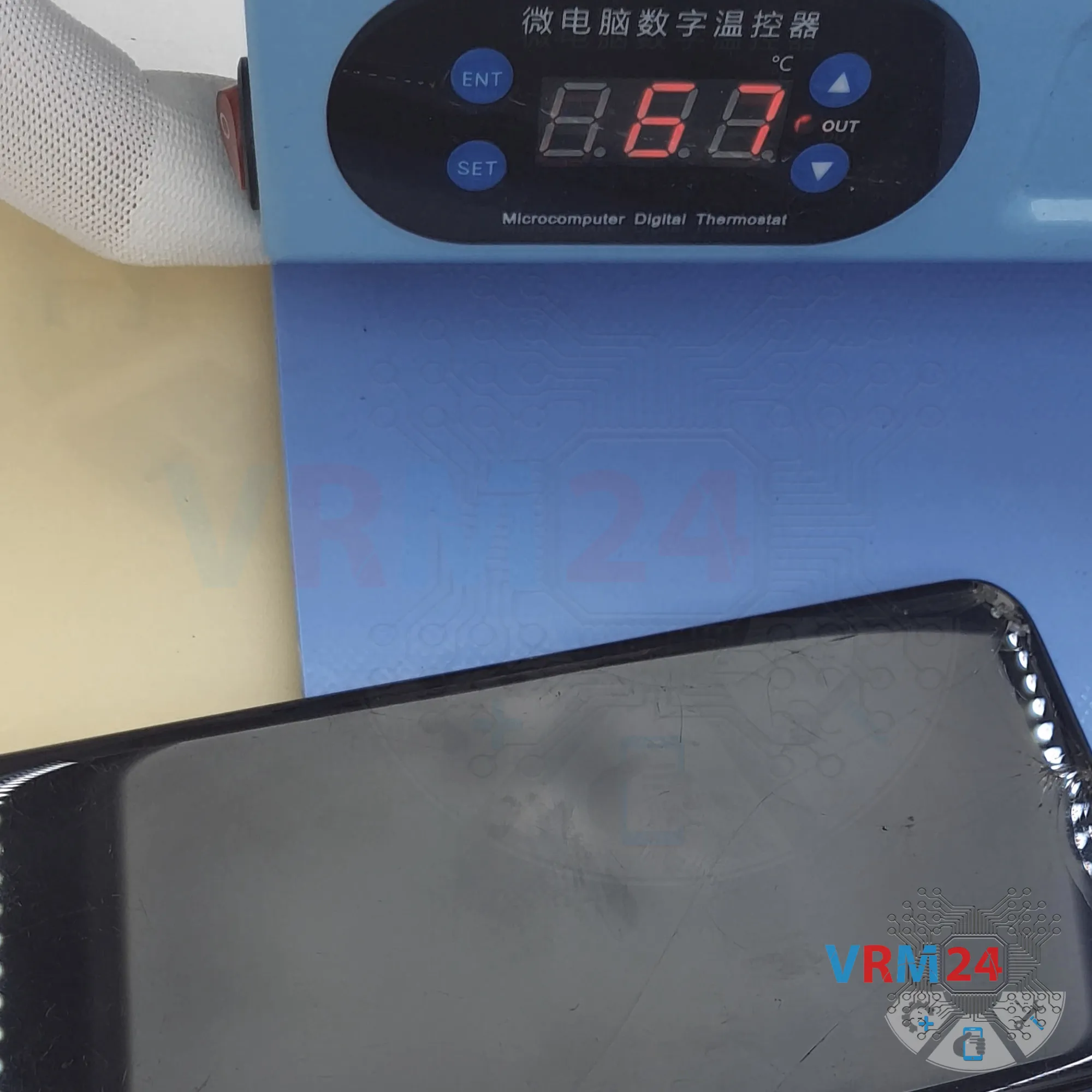

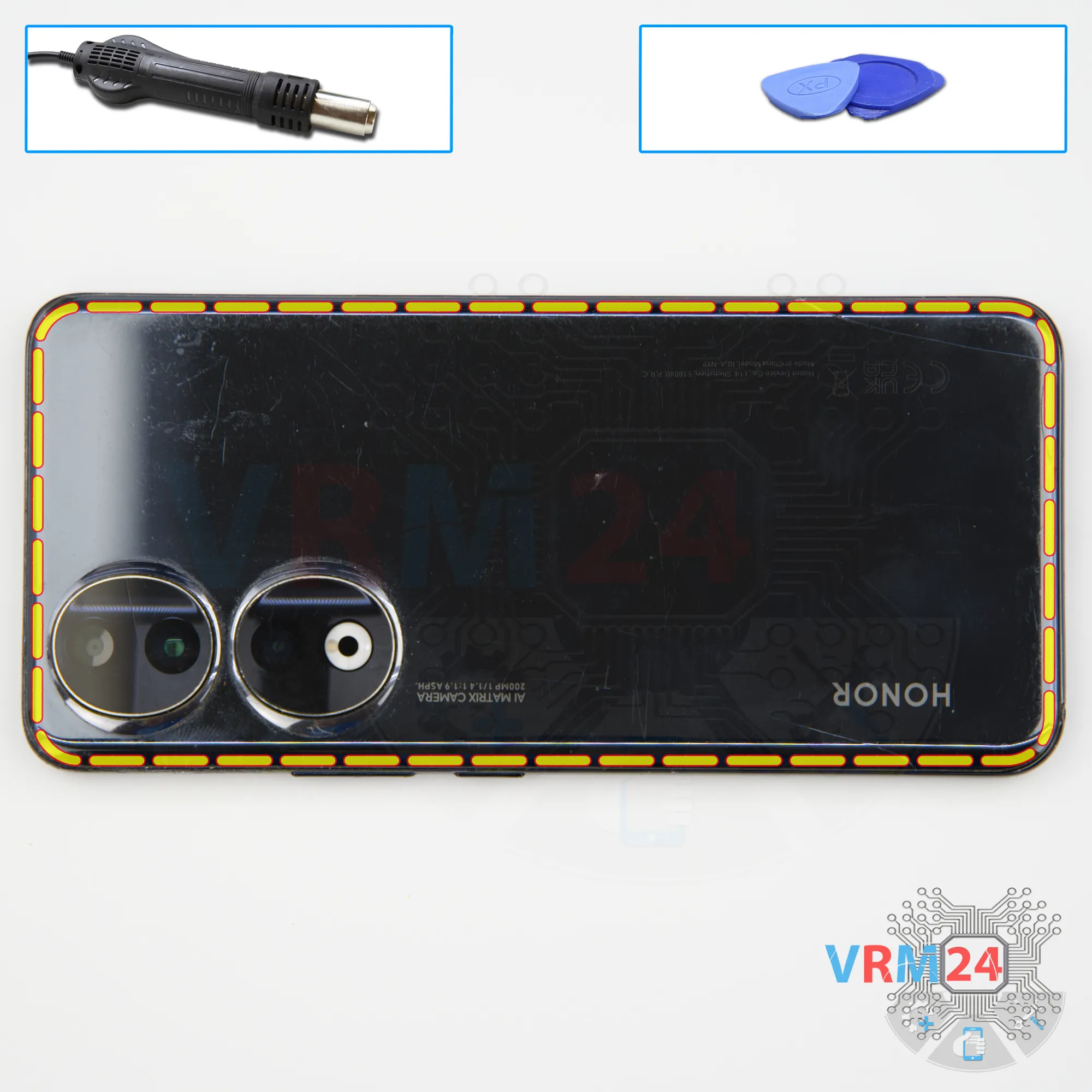

A continuación, debemos calentar la superficie de la cubierta trasera a una temperatura de aproximadamente 70 grados Celsius o 160 grados Fahrenheit.

Para ello utilizamos una estera calefactora, pero también puedes utilizar un secador de pelo.

Lo calentamos durante unos 10 minutos, y tras ello ya podemos empezar a despegar o separar la tapa trasera.

Tenga en cuenta que el Honor 90 está pegado muy firmemente al área de la cámara, por lo que debe tener mucho cuidado. La funda resistirá en ese lugar.

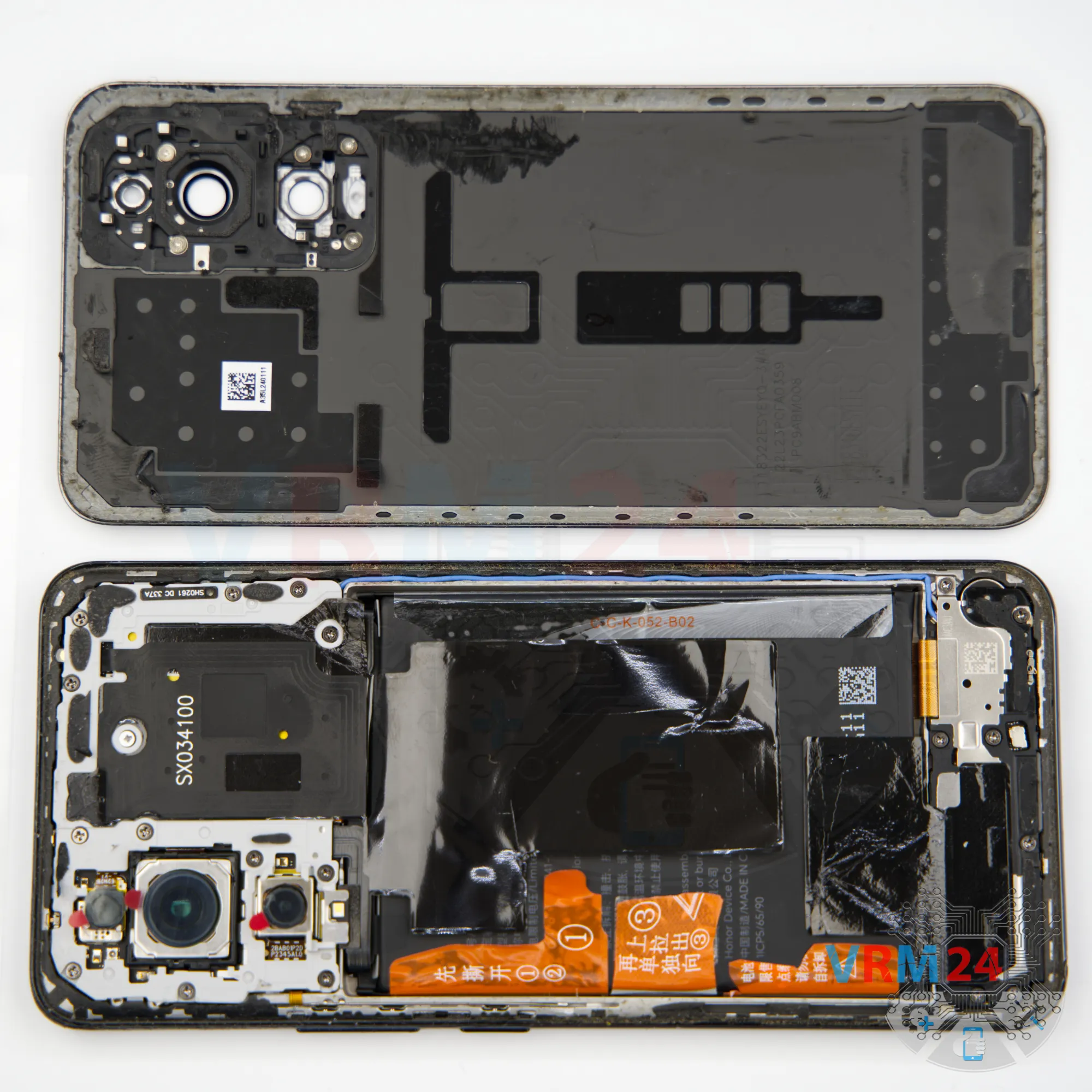

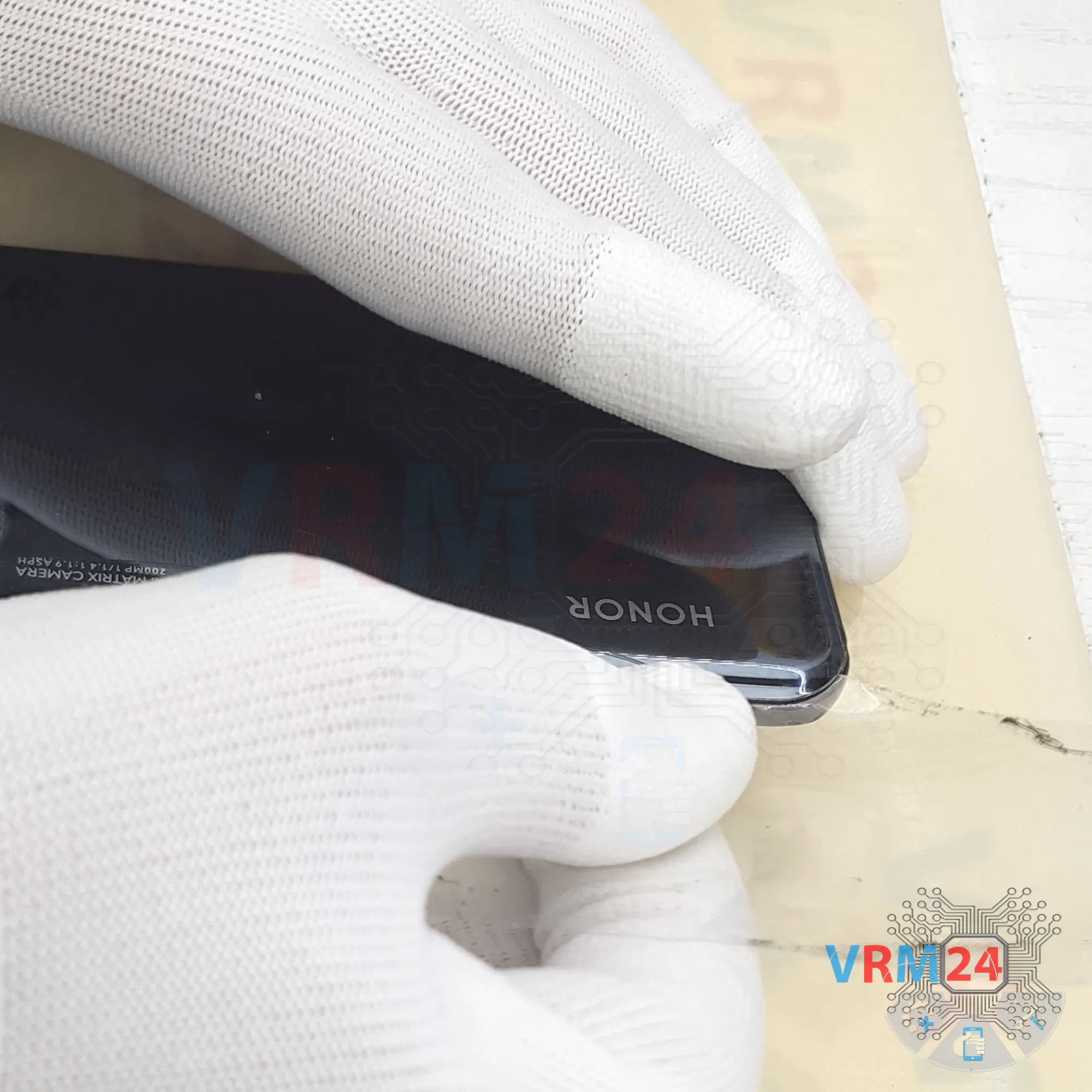

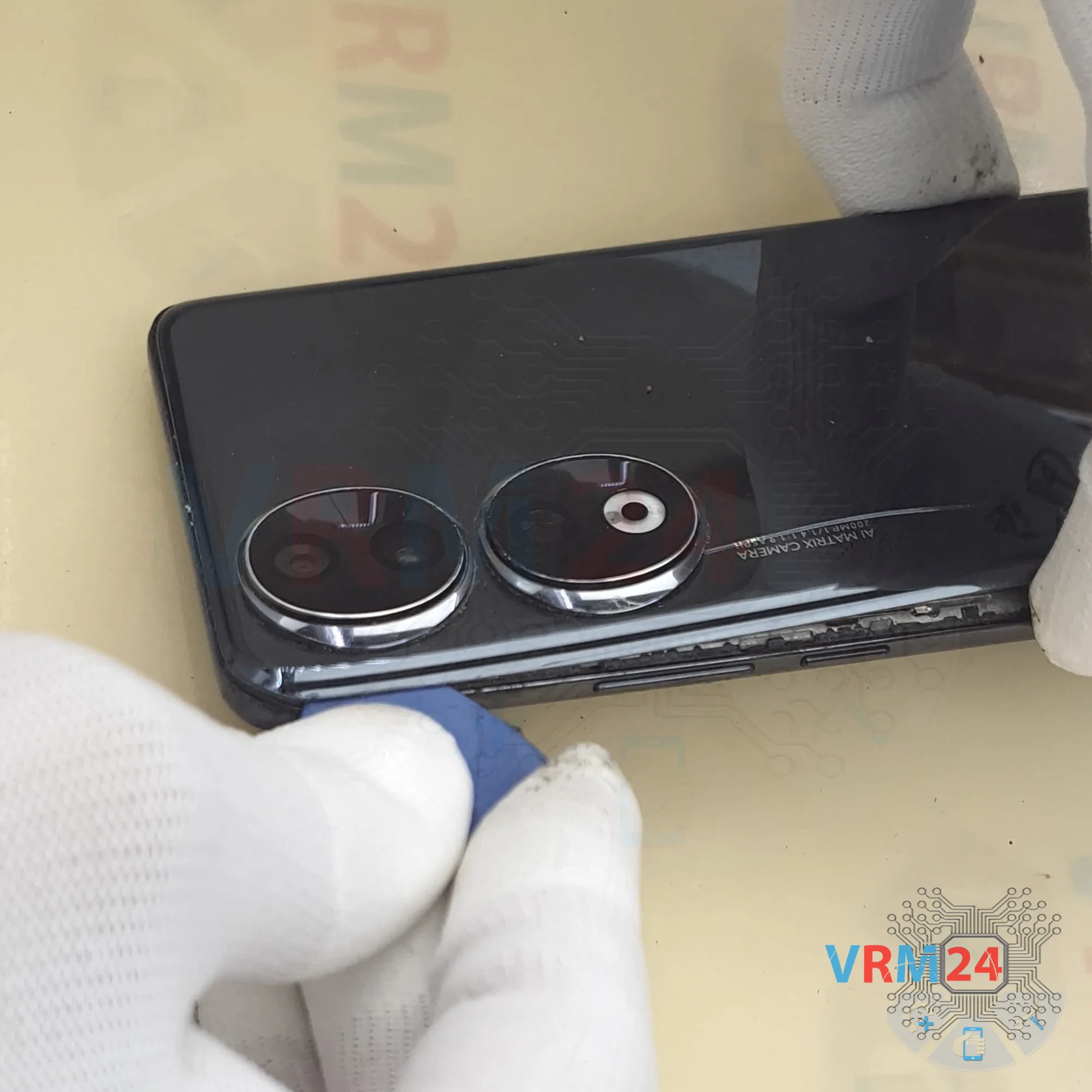

Avanzamos con cuidado por el borde y comenzamos a despegar la tapa mediante un fino film plástico. Esta película puede ser un trozo de película plástica de una papelería o una película protectora de un expositor nuevo.

Deslice suavemente la película a lo largo del borde, trabajando alrededor del área de la cámara; no se apresure ni use la fuerza.

En algún momento, podremos utilizar una herramienta no metálica para levantar ligeramente la cubierta cerca del área de la cámara.

No debemos aplicar fuerza para no romper la funda.

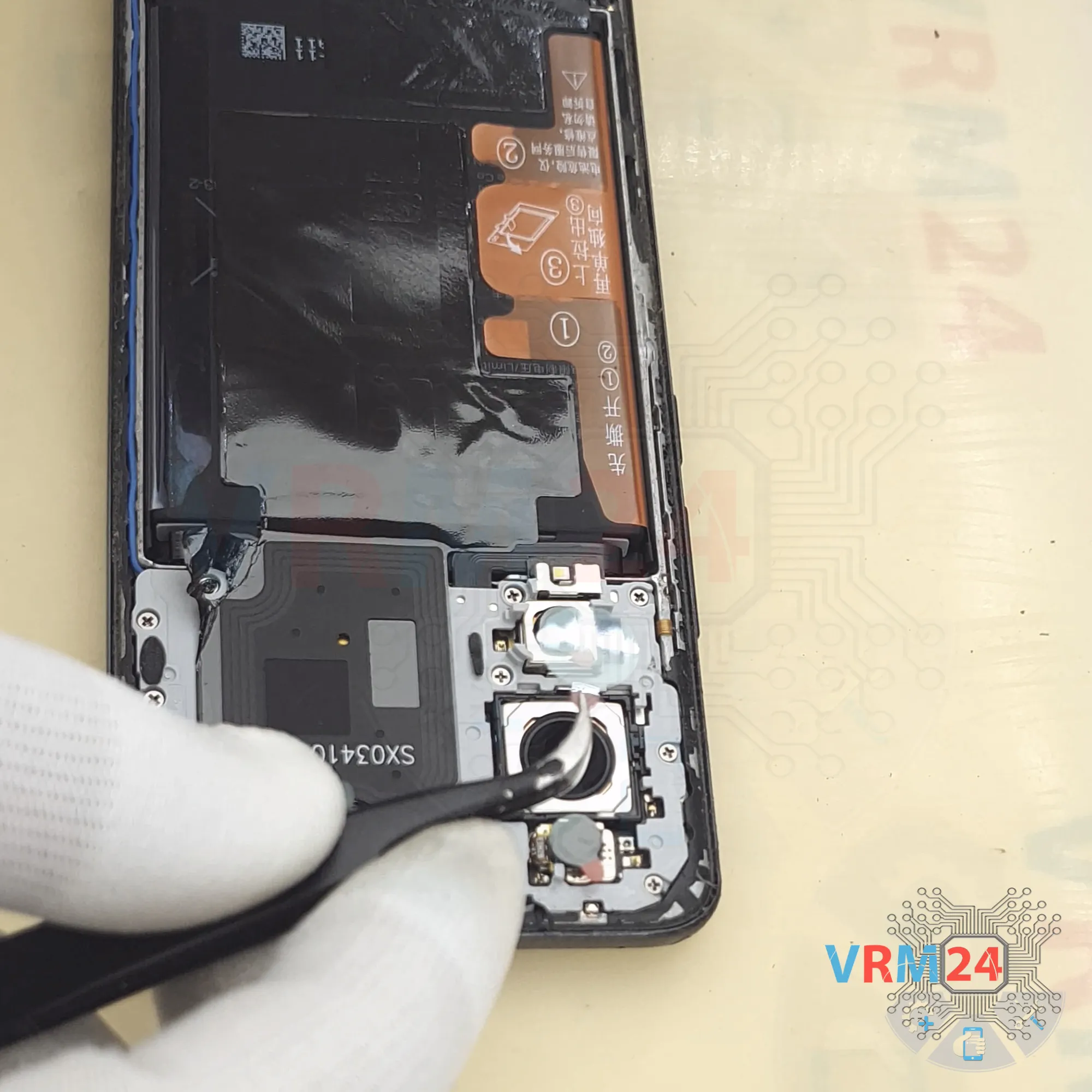

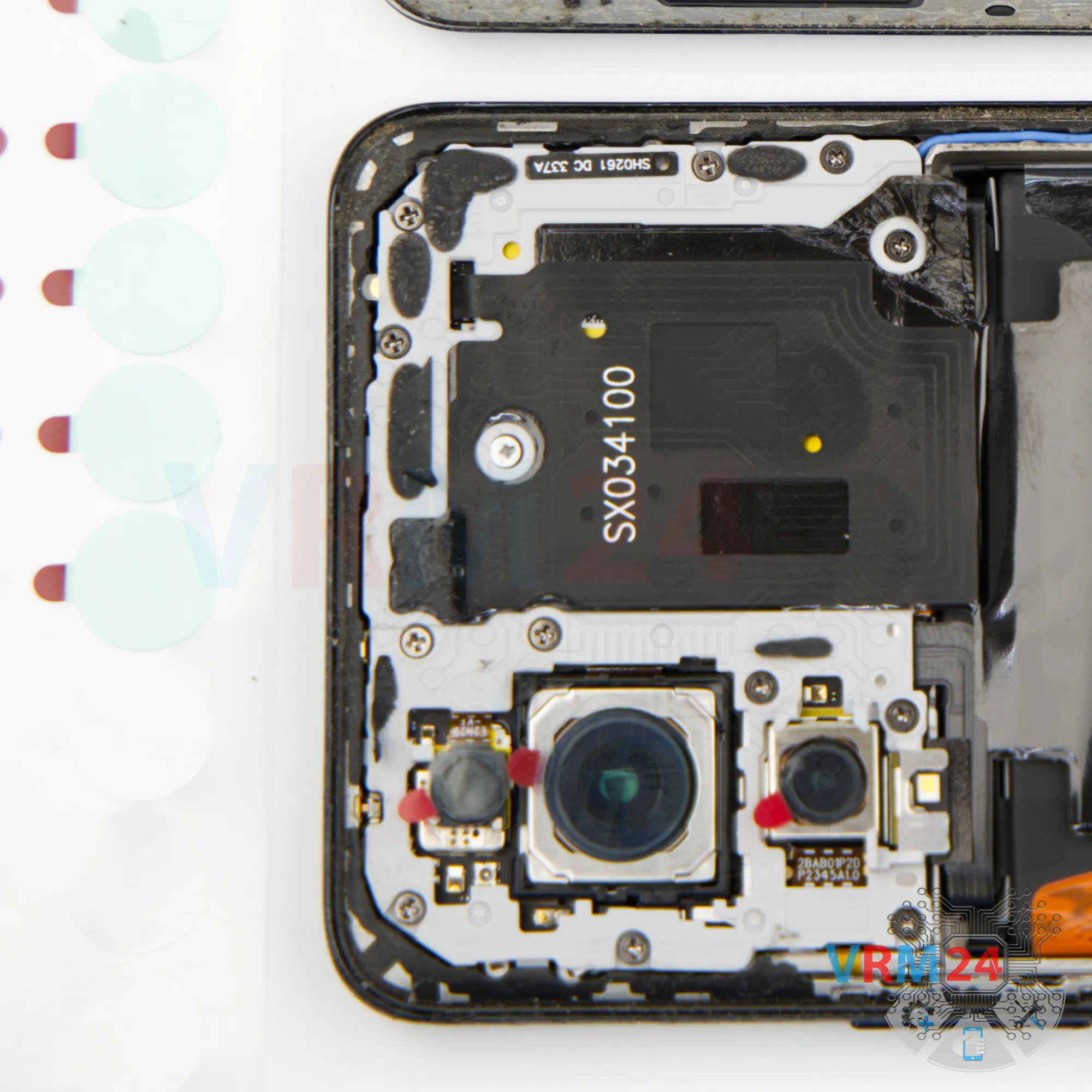

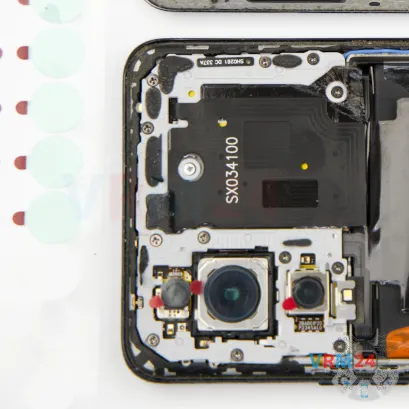

Después de eso, podemos cubrir las lentes de la cámara.

Para ello utilizamos una película protectora especial. Aplicar con cuidado la película protectora.

Tenga en cuenta que aplicamos la película no directamente sobre las lentes, sino en el borde que las rodea.

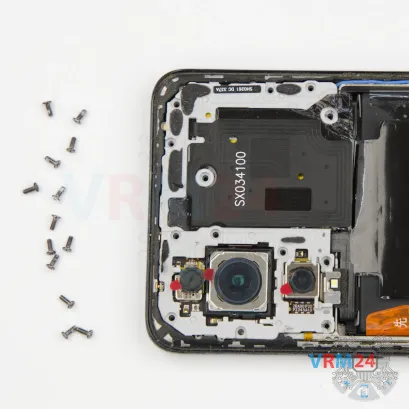

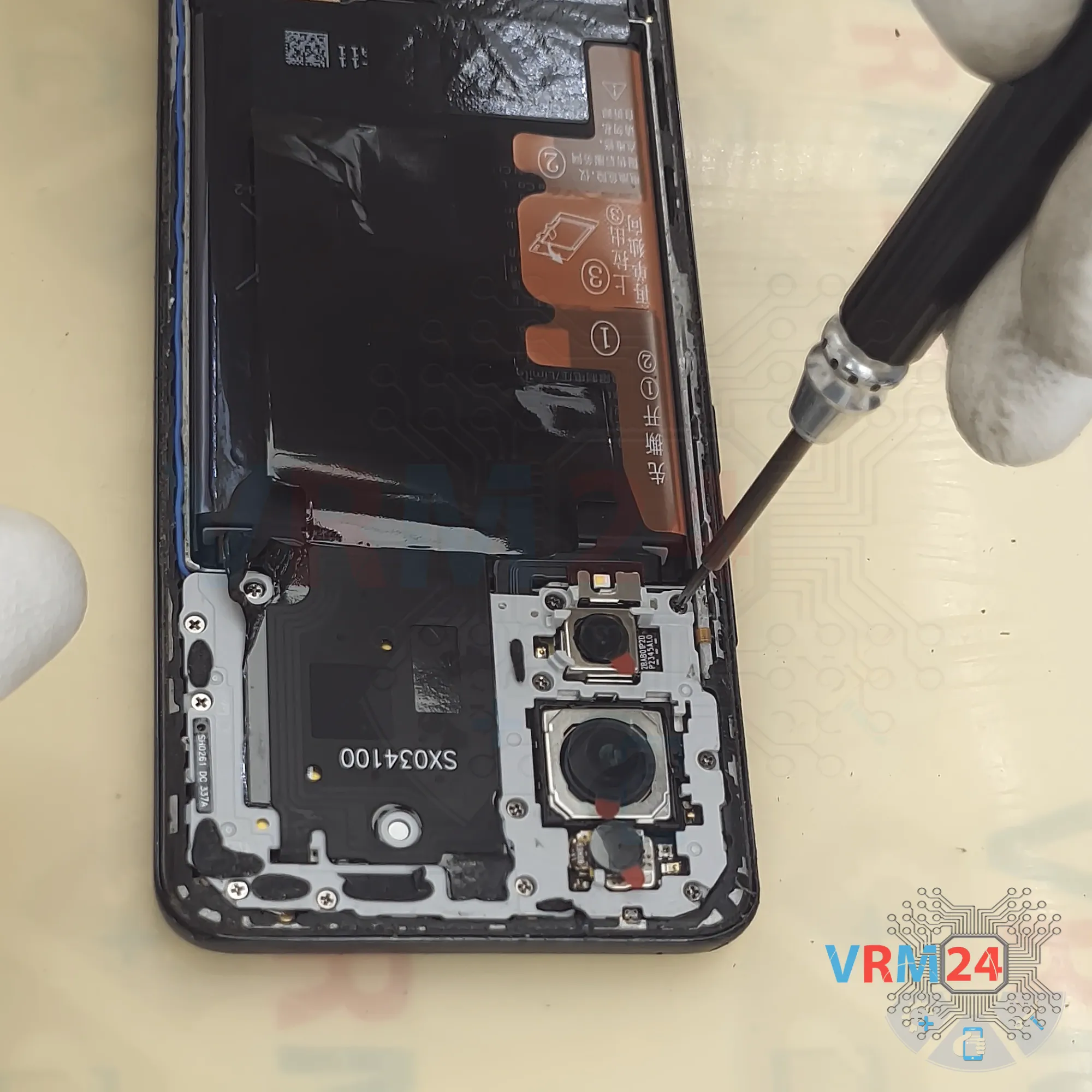

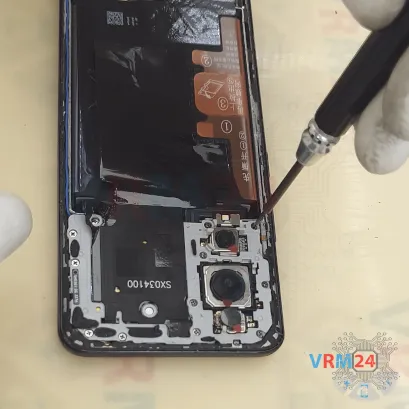

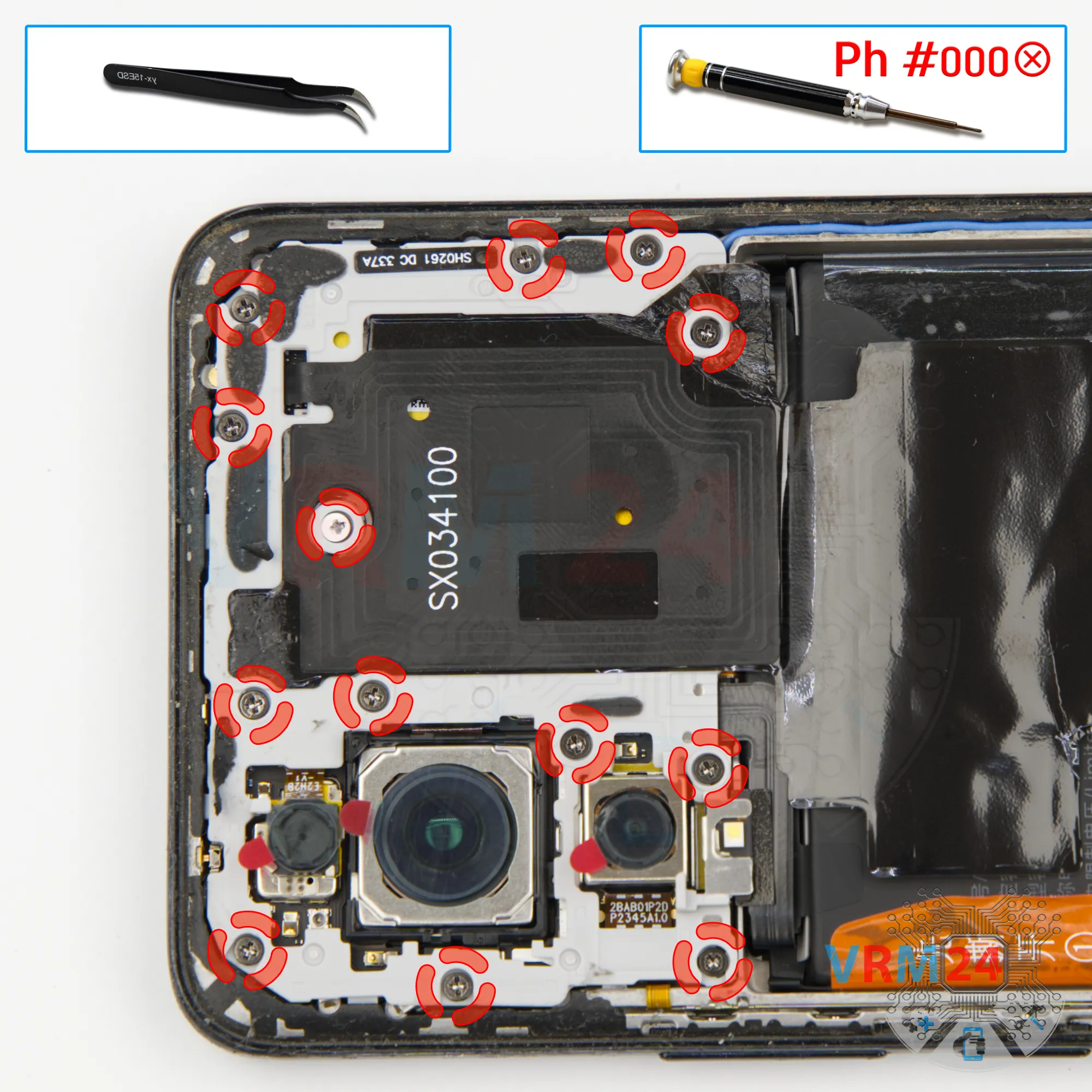

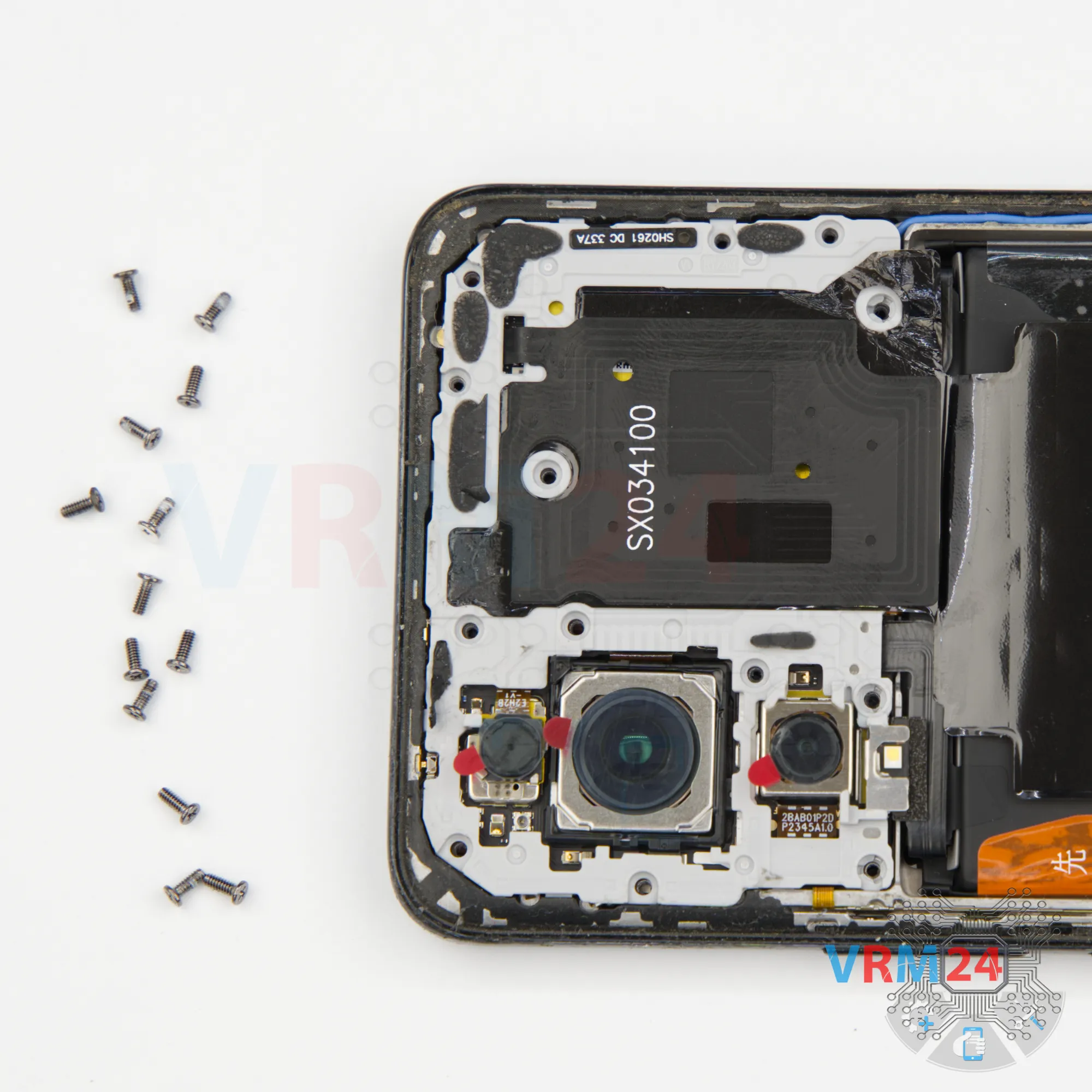

Tras ello procedemos a desatornillar los tornillos de la parte superior.

Para ello utilizamos un destornillador Phillips de 1,5 milímetros o uno Phillips n.º 000.

Como es habitual en los dispositivos Honor, los tornillos no son magnéticos, no salen fácilmente y permanecen en la tapa.

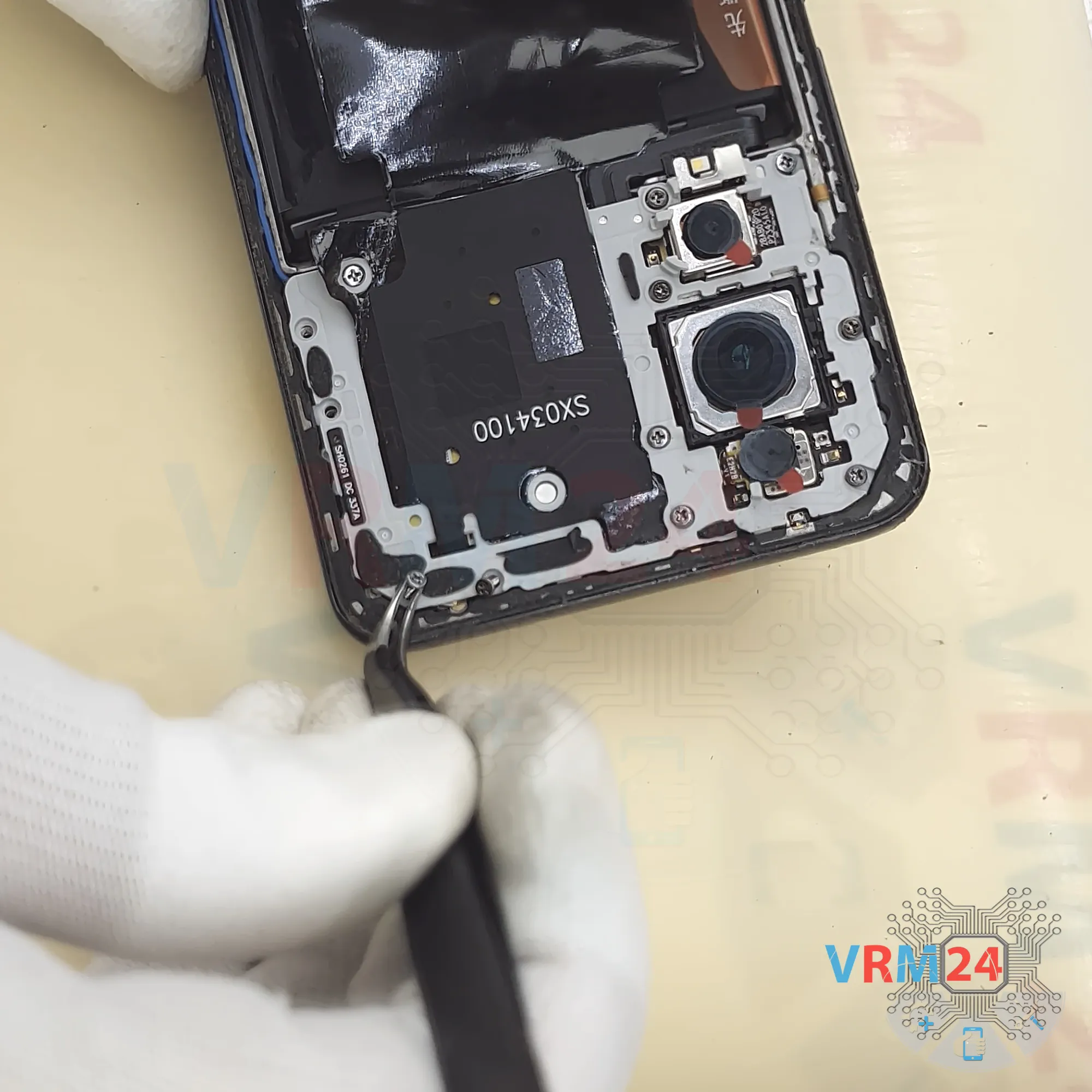

Por lo tanto, un magnetizador no ayudará: tenemos que usar unas pinzas para quitarlos.

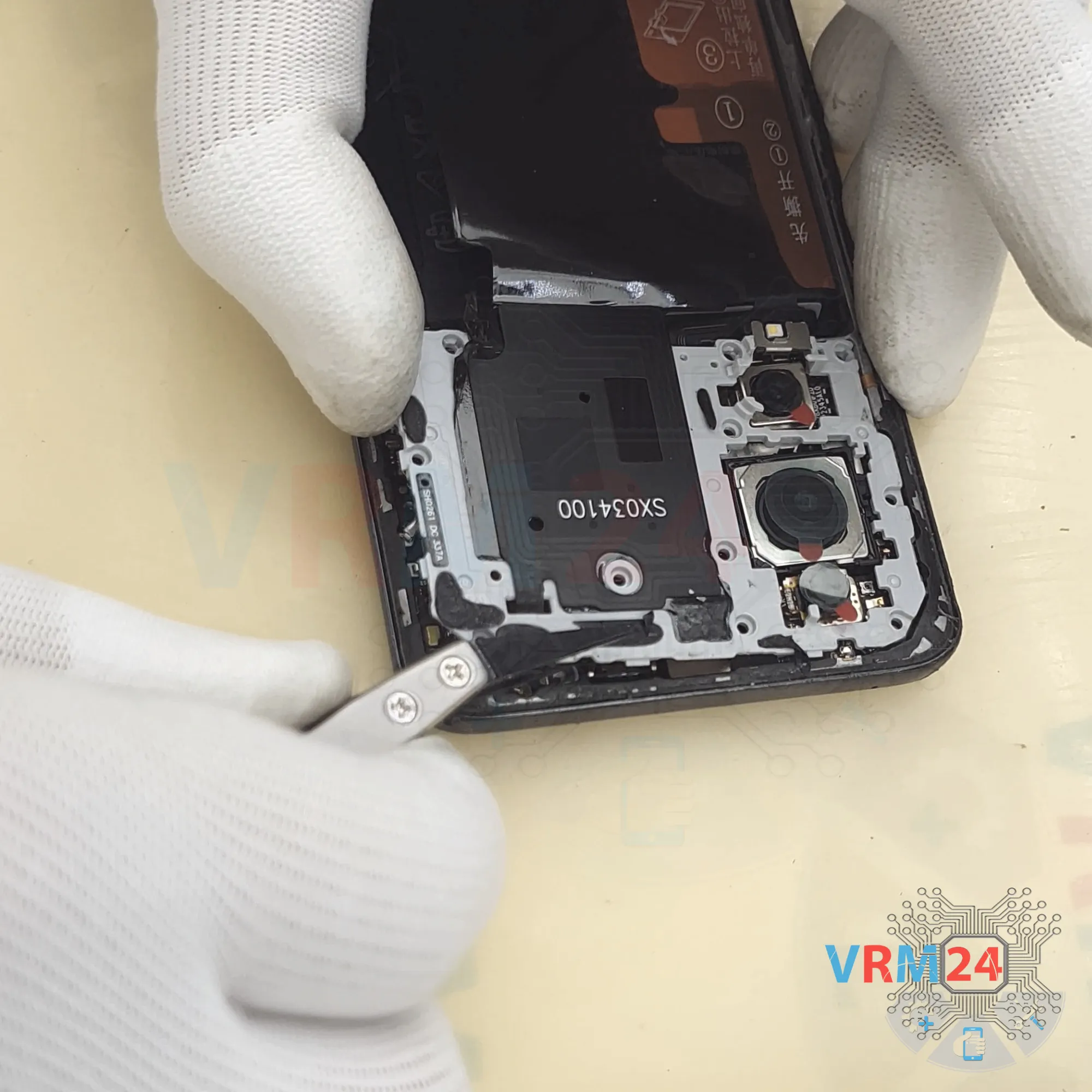

También es importante mencionar que en ocasiones podemos olvidarnos de uno o dos tornillos y luego intentar quitar la tapa.

Es muy importante no usar la fuerza y no apresurarse.

Si algo no se desprende fácilmente, es mejor comprobar una vez más para asegurarnos de que no se nos ha olvidado ningún tornillo.

Una vez que encontramos el tornillo faltante y lo retiramos, la cubierta se desprende con bastante facilidad.

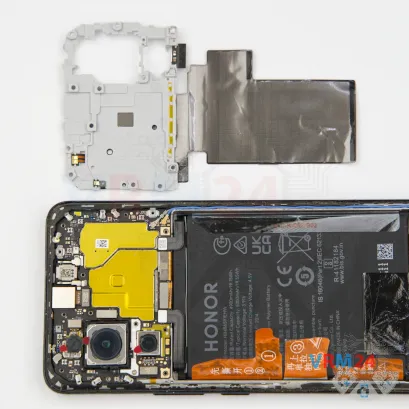

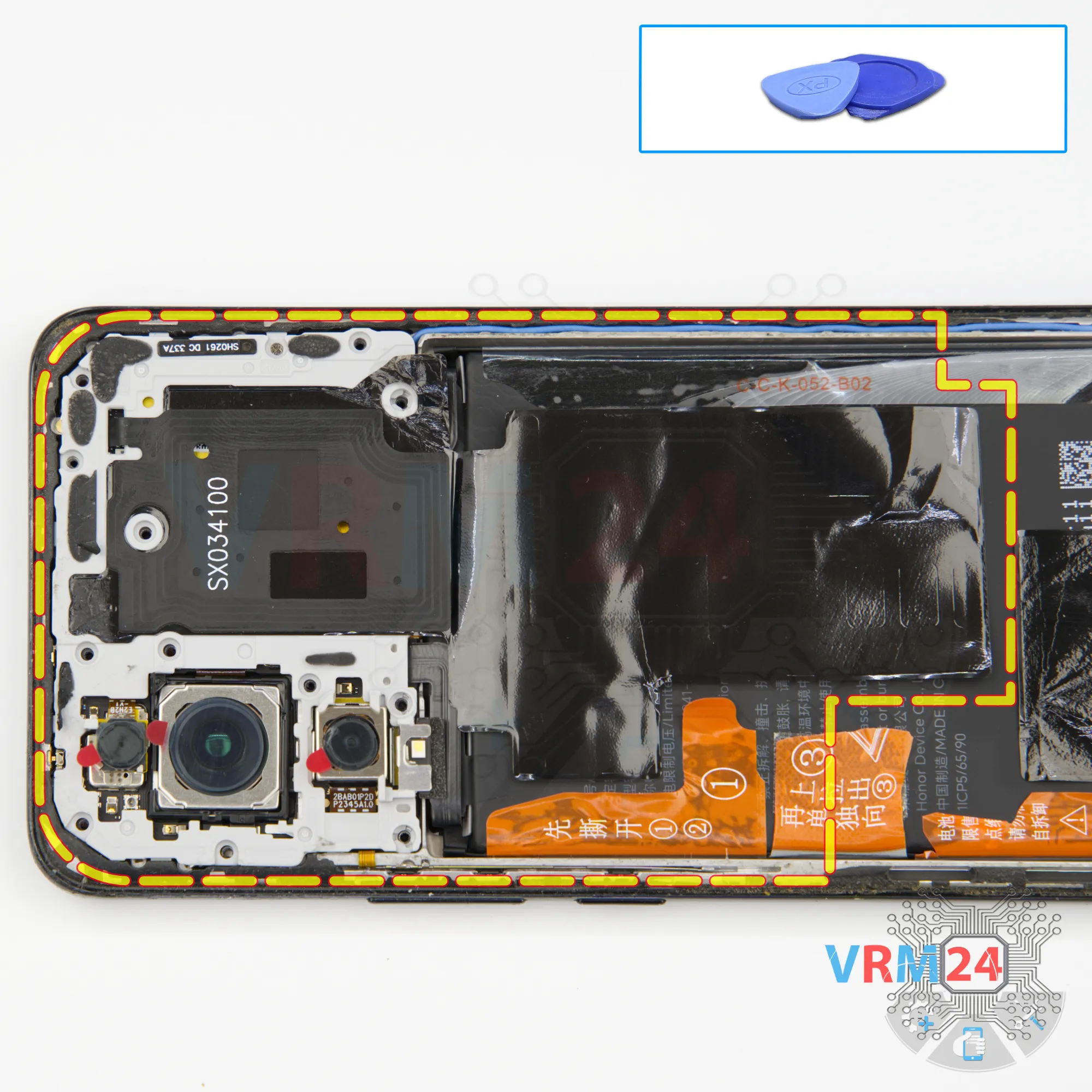

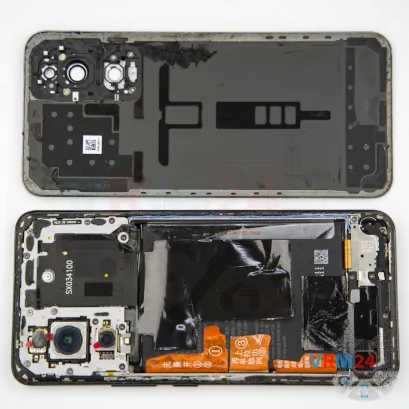

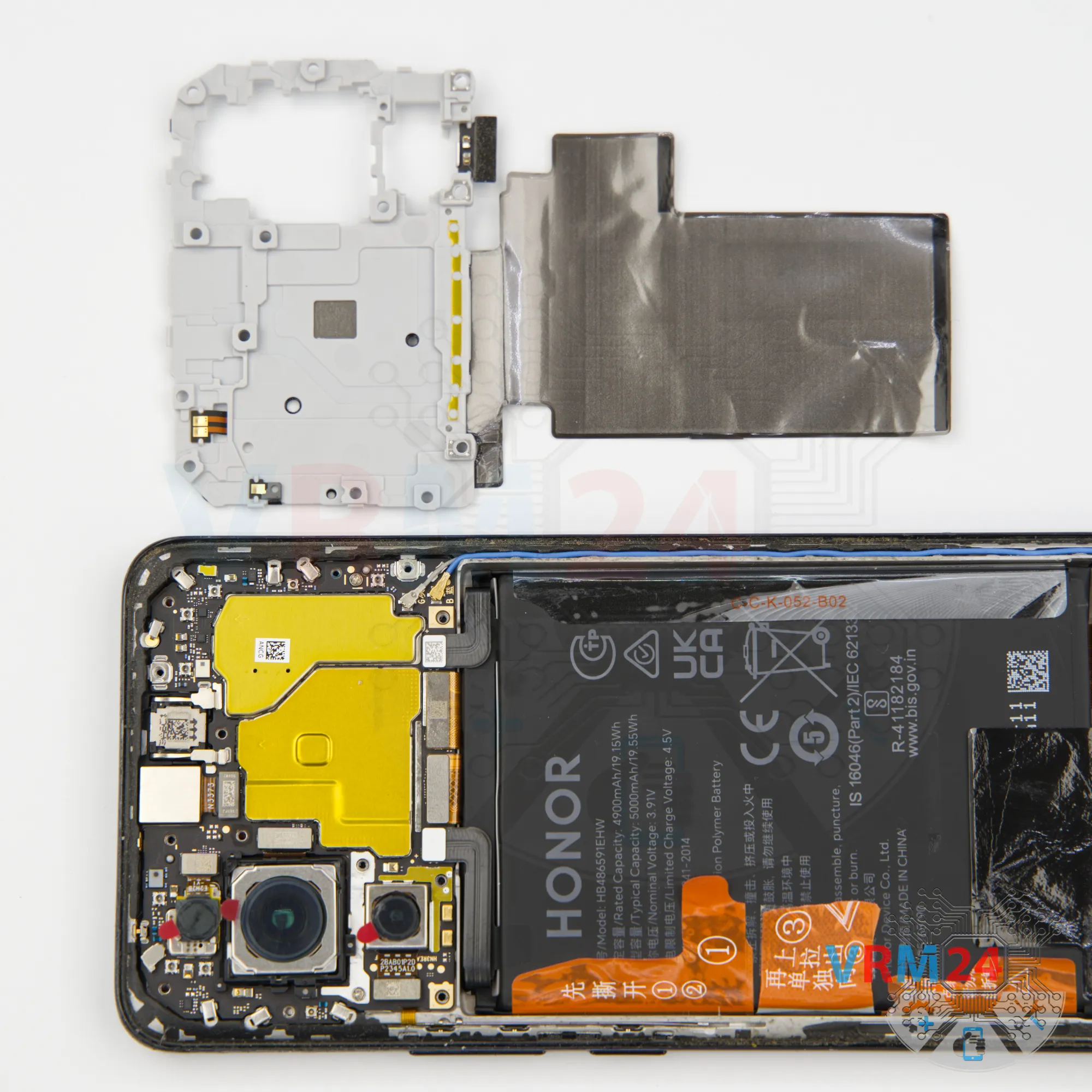

Despegamos la tapa mediante una herramienta no metálica.

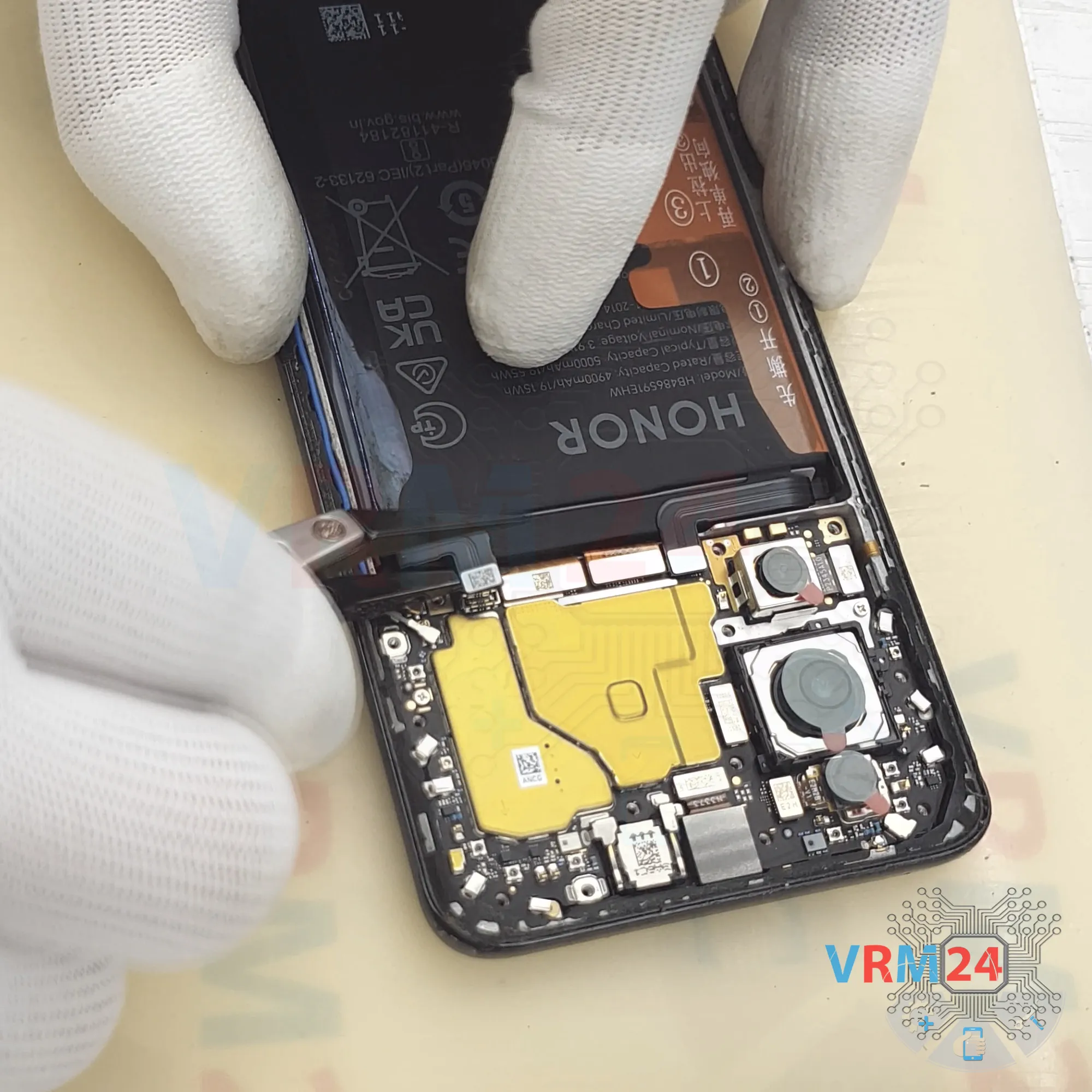

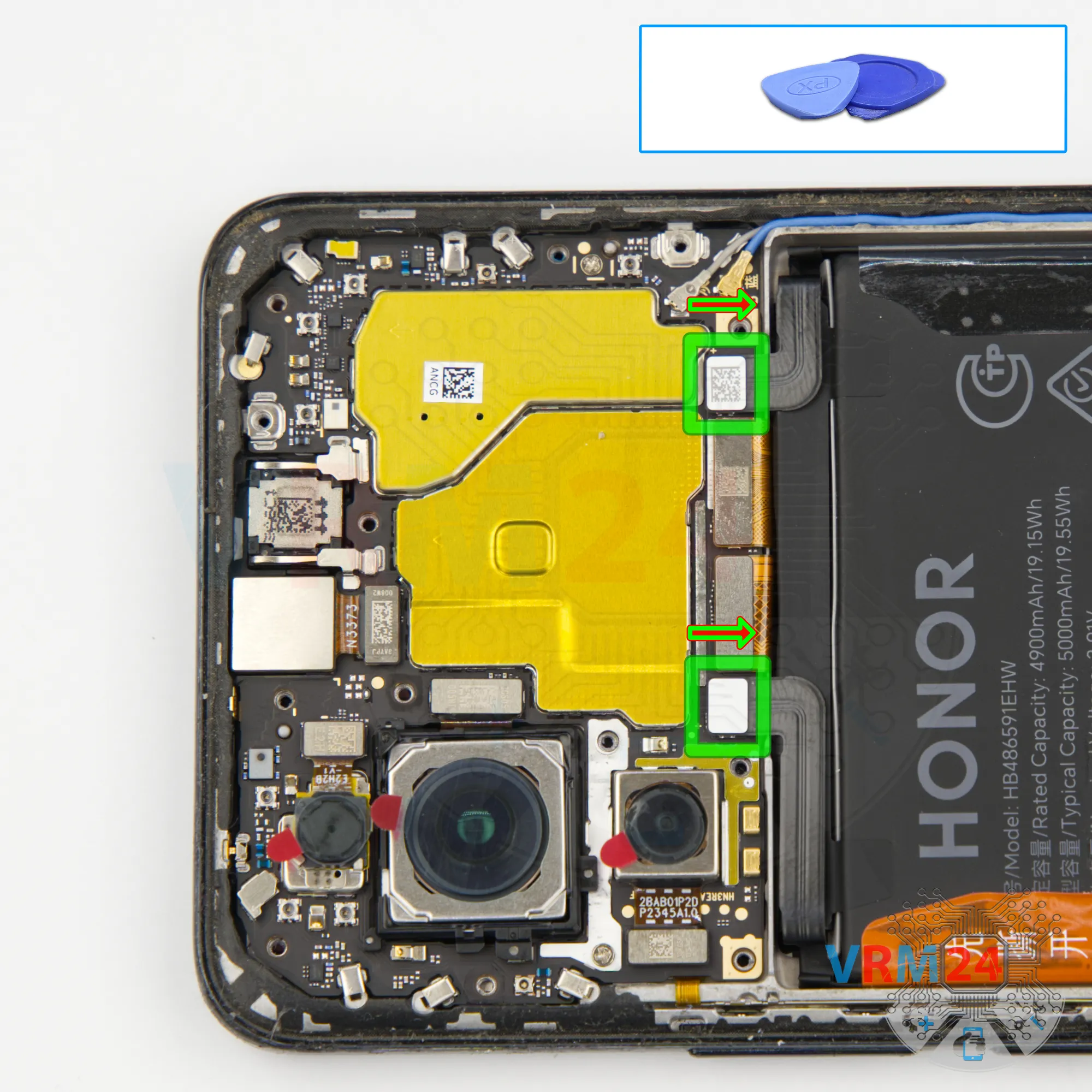

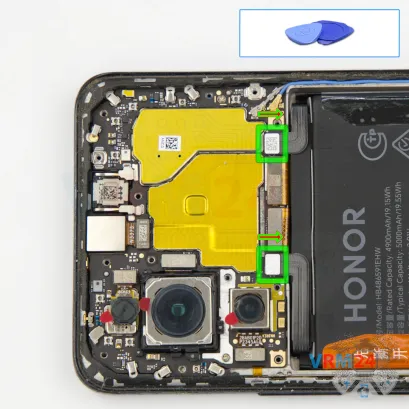

Desconecta los conectores de la batería lo antes posible. Utilice una herramienta de plástico u otra herramienta no metálica para evitar daños.

ℹ️️ El HONOR 90 REA-NX9 utiliza una batería recargable HB486591EHW con una capacidad de 5000 mAh.

⚠️️ Se recomienda encarecidamente desconectar el conector de la batería para evitar cortocircuitos durante el desmontaje.

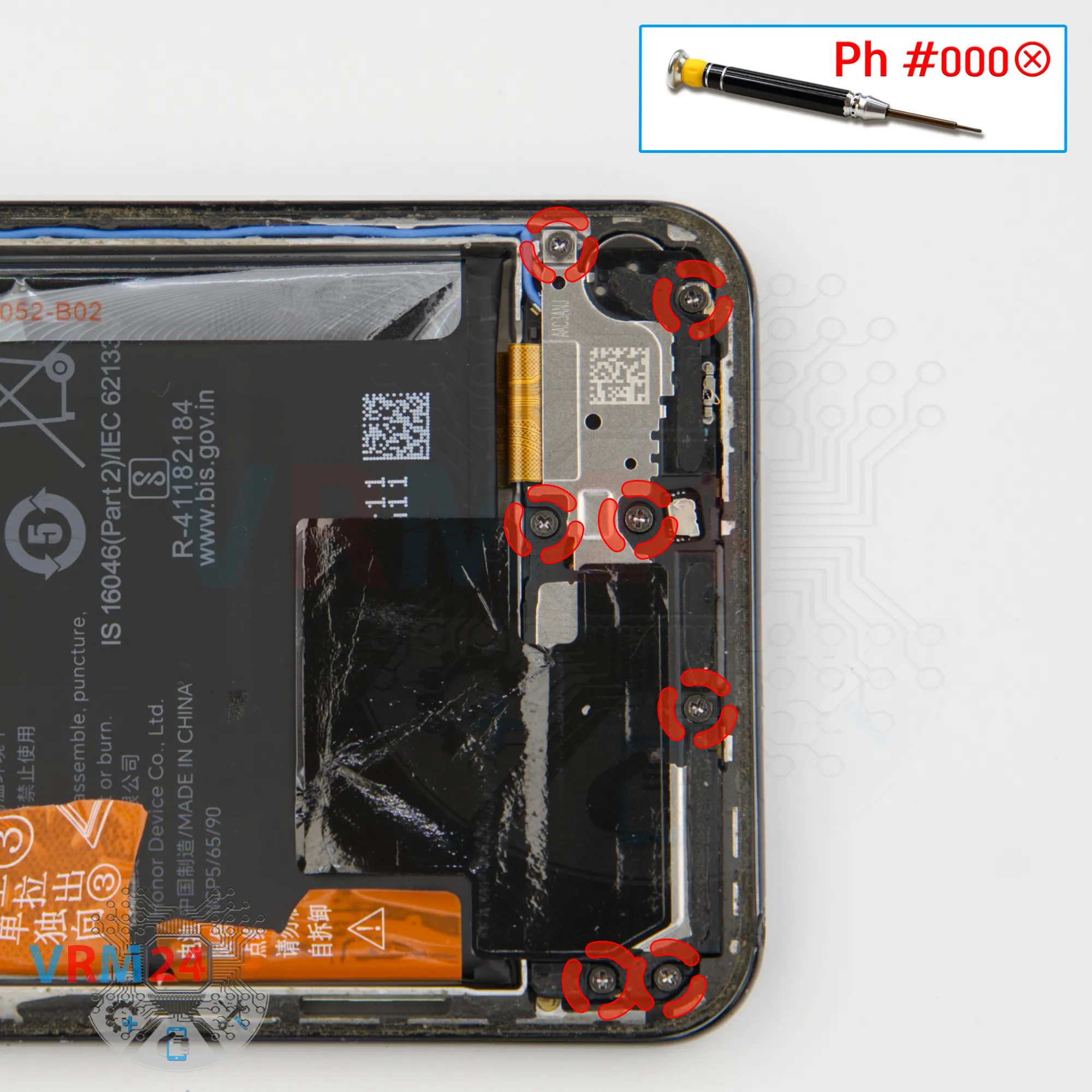

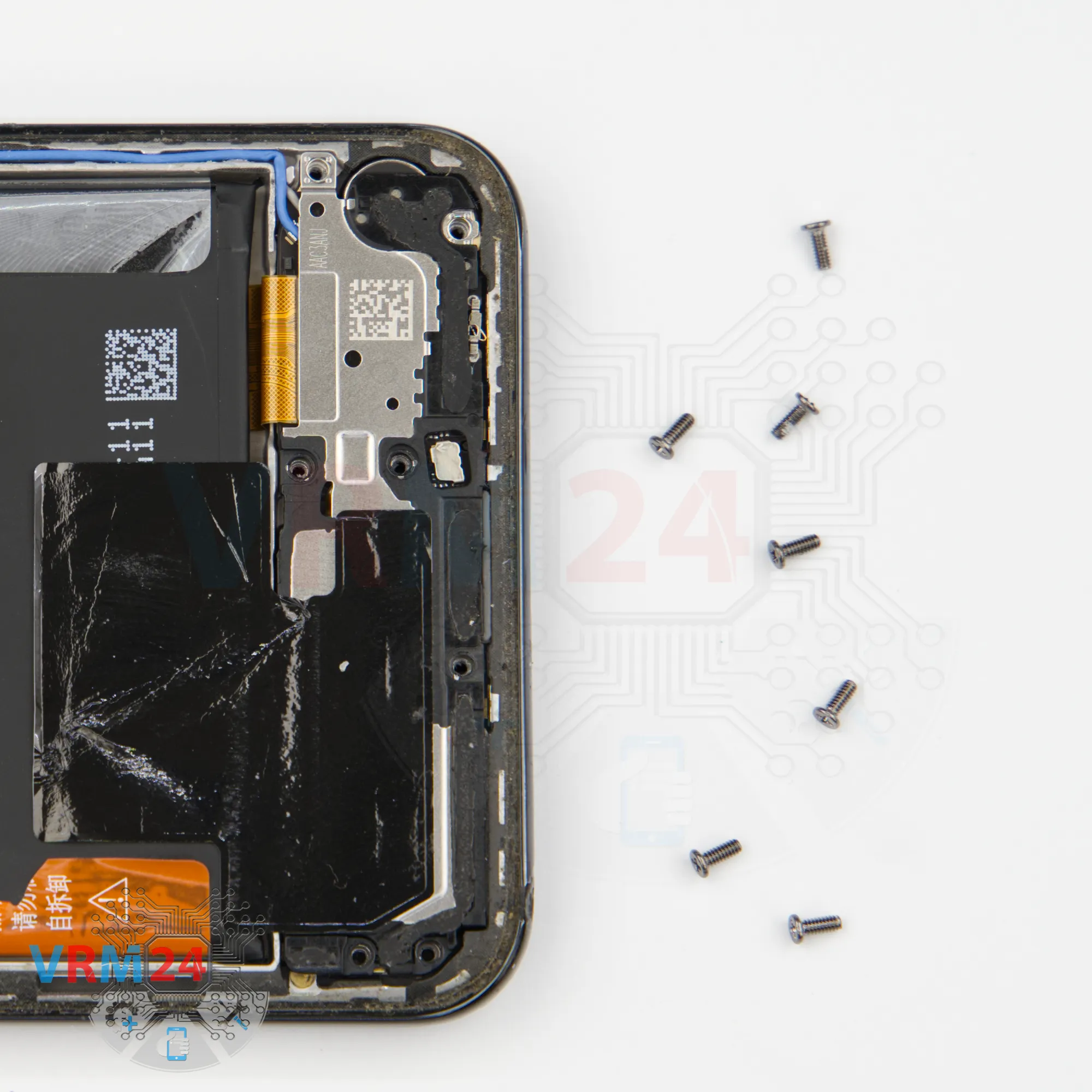

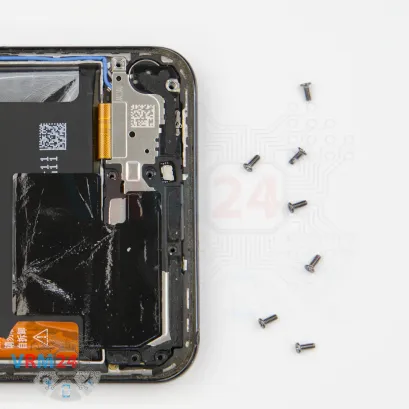

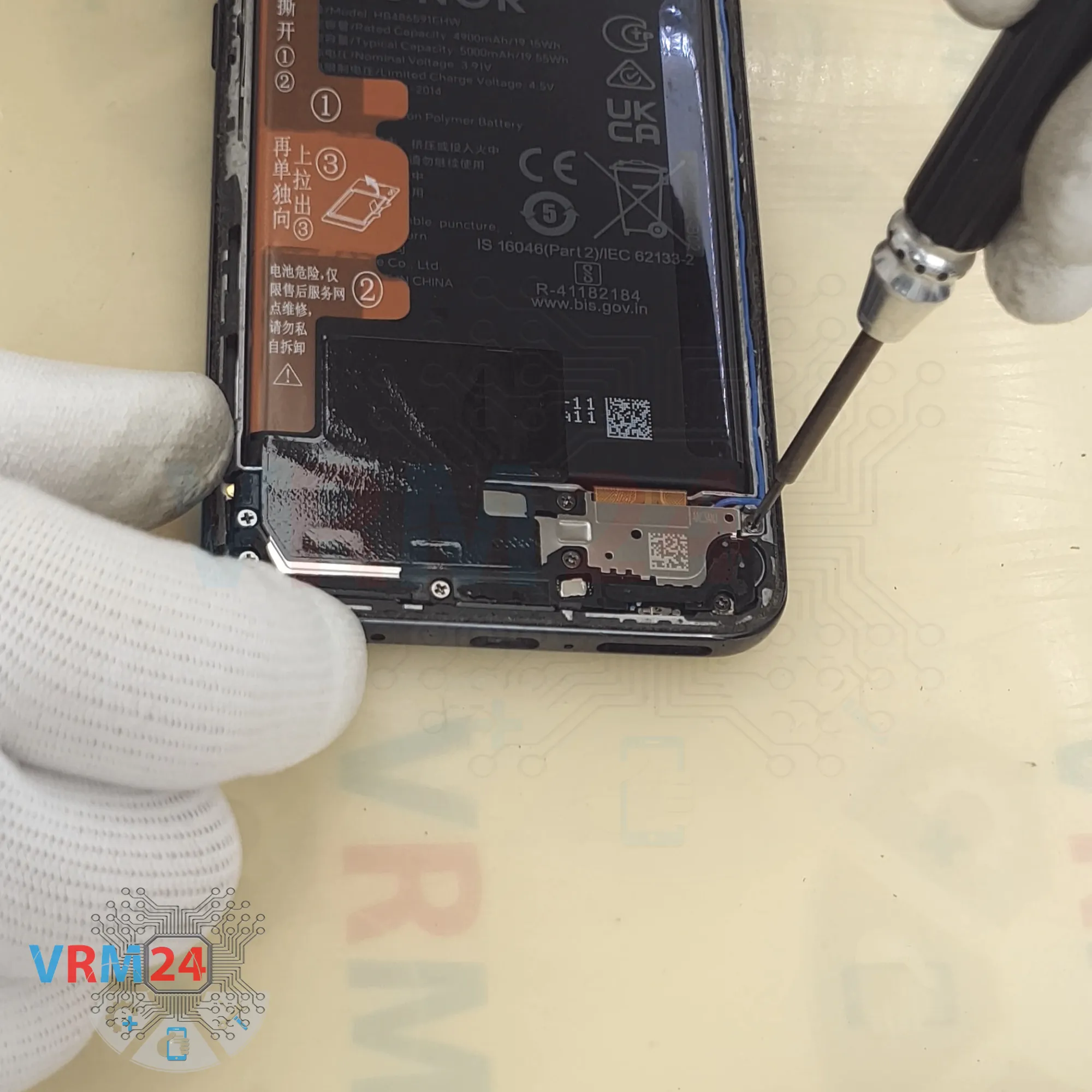

A continuación, procedemos a desatornillar los tornillos de la parte inferior.

Para ello utilizamos también un destornillador Phillips de 1,5 milímetros.

Los tornillos aquí tampoco son magnéticos, por lo que volvemos a utilizar unas pinzas para quitarlos.

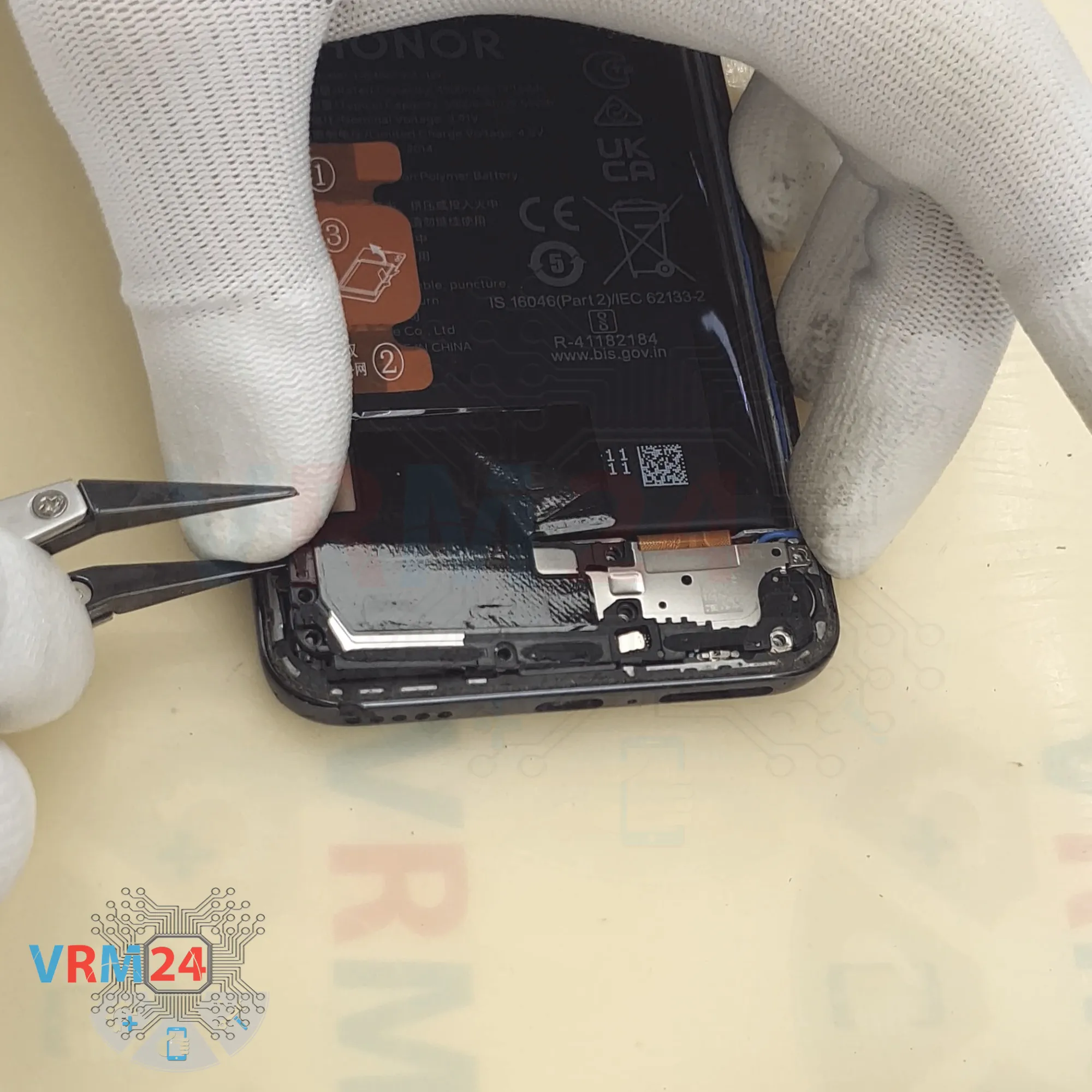

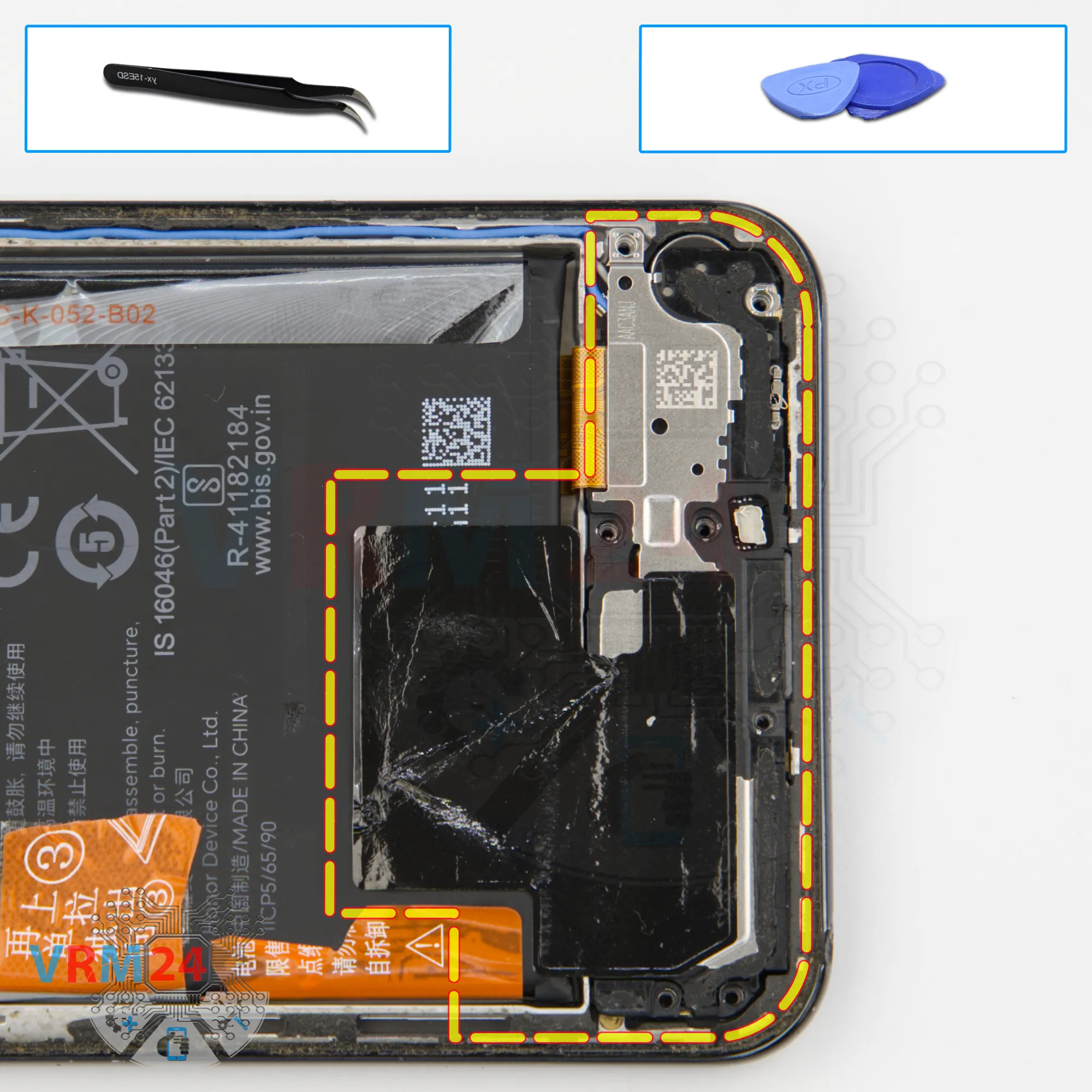

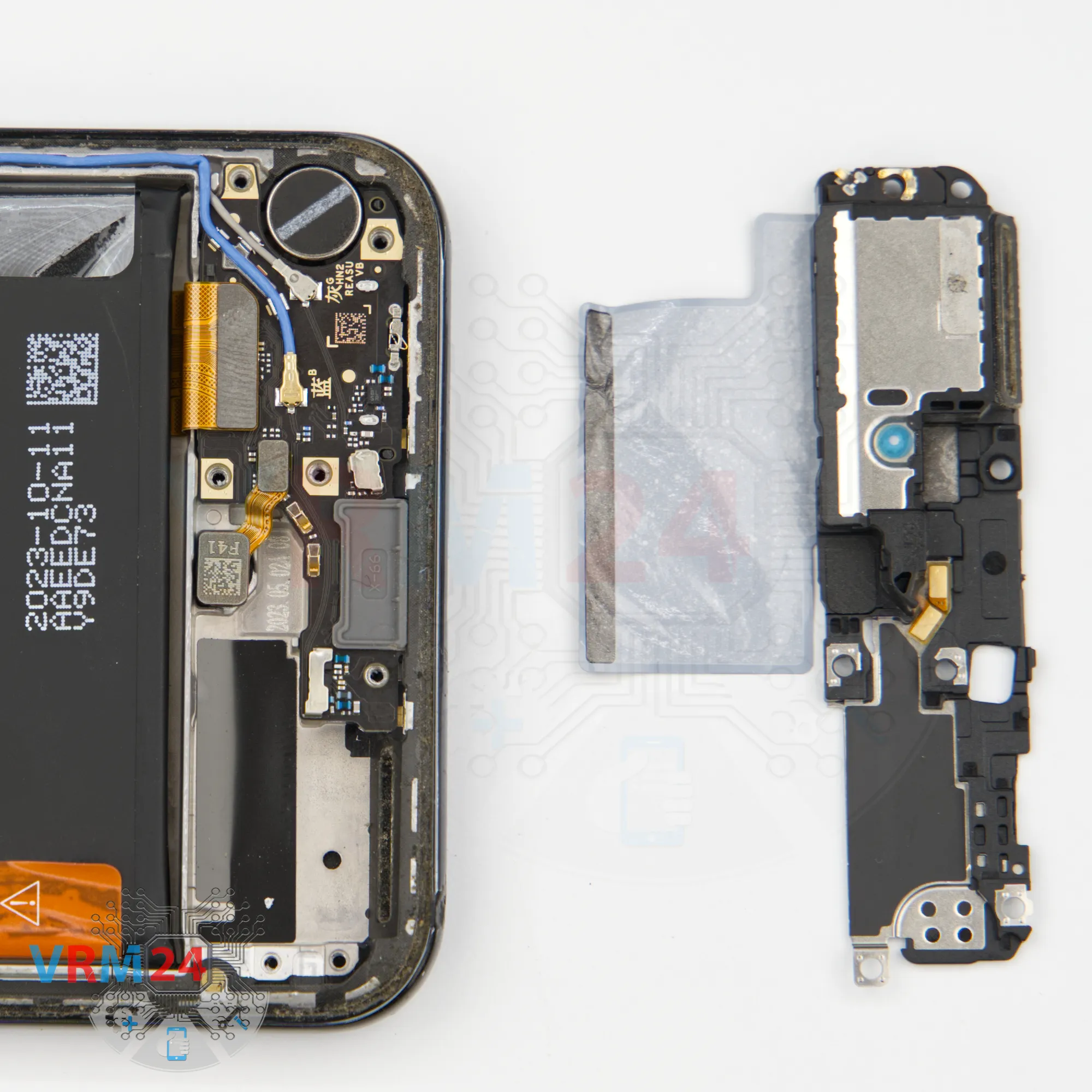

Después de eso, podemos separar la cubierta inferior.

Para esto usamos pinzas: levántelo con cuidado en el lugar correcto y retire la cubierta con el altavoz.

Retire la película protectora y deje el altavoz a un lado.

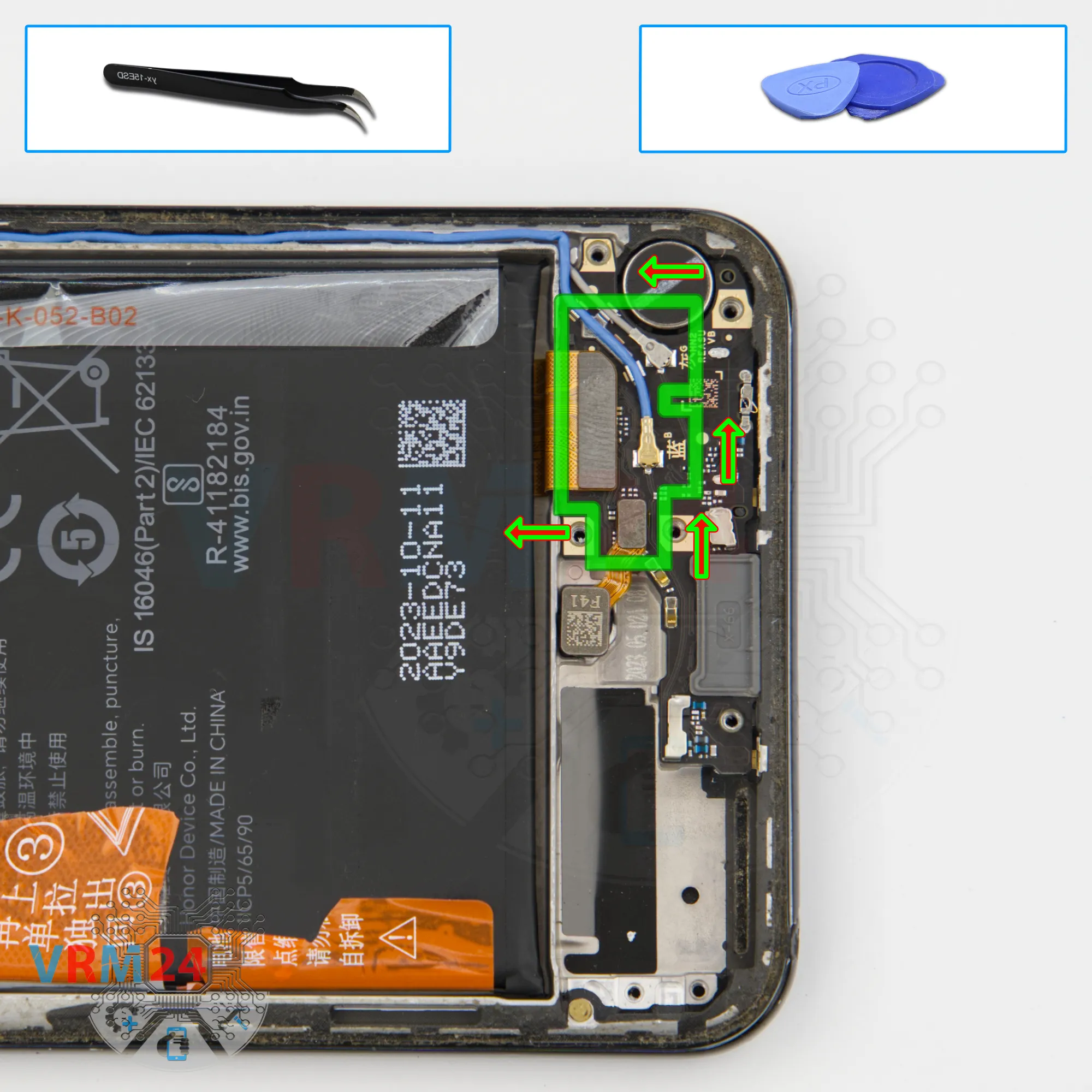

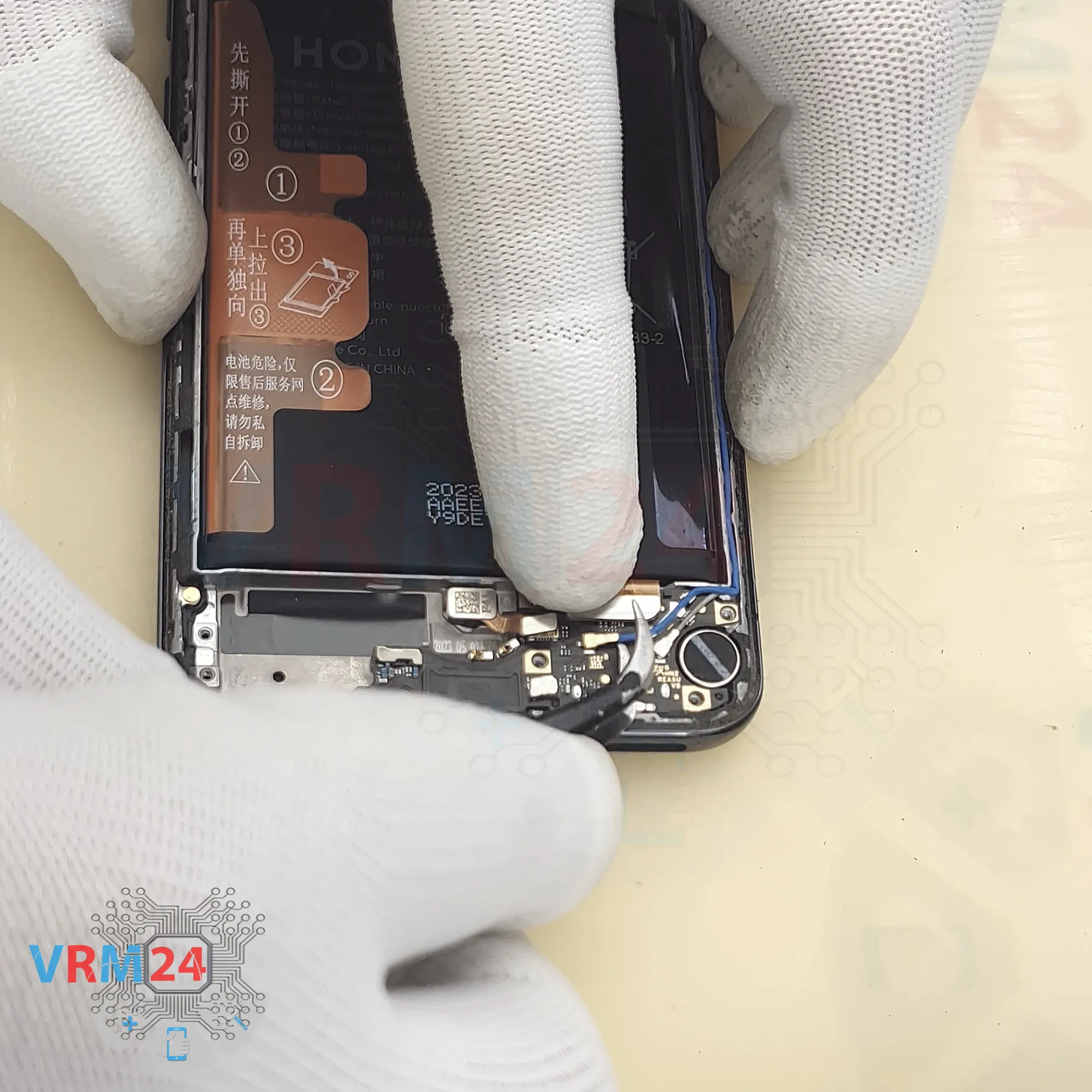

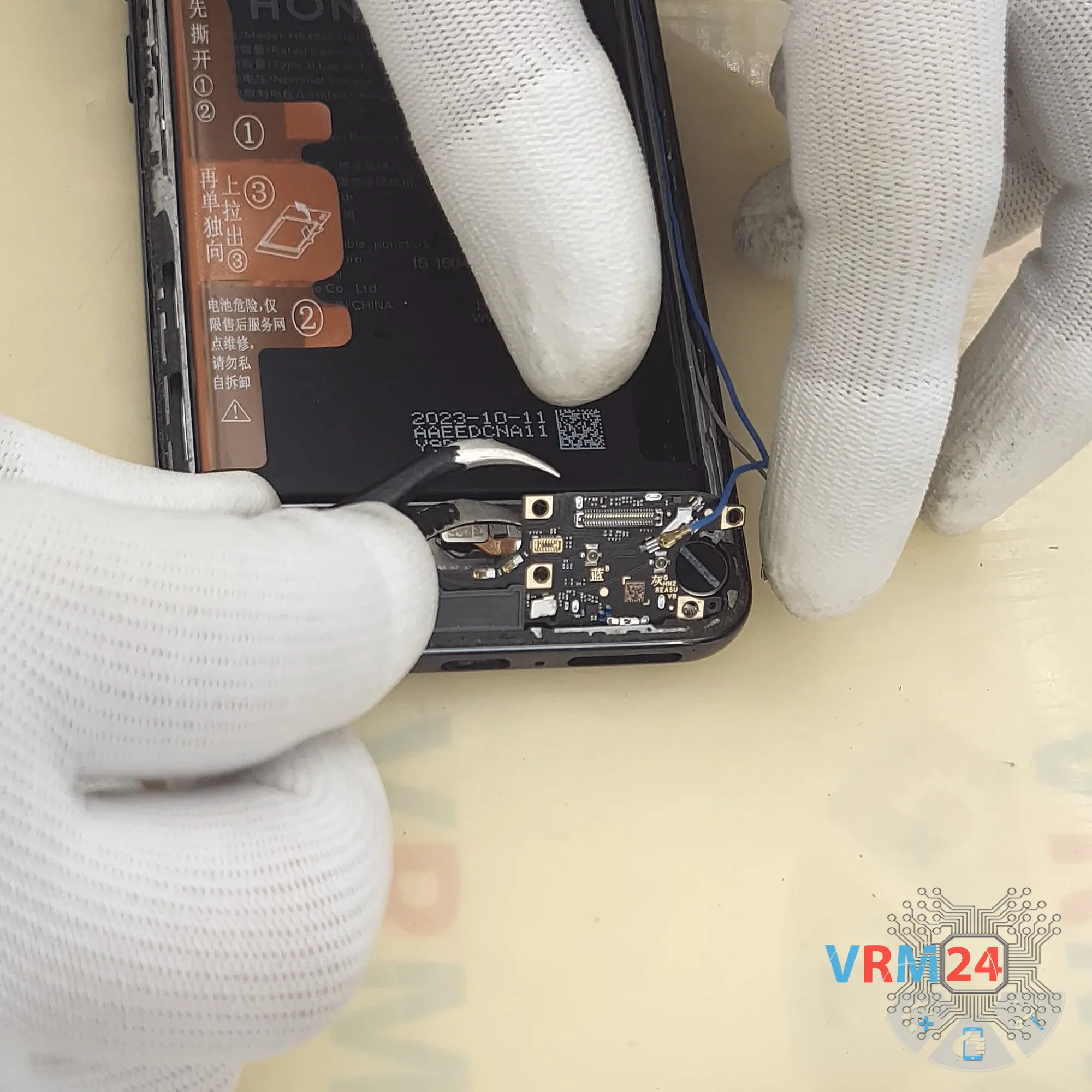

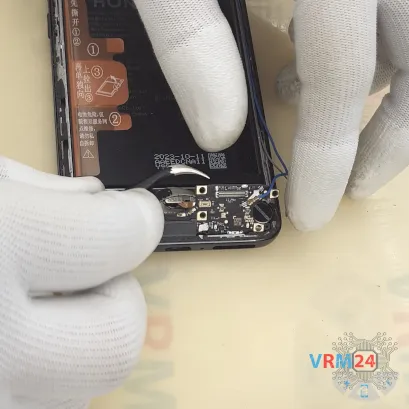

A continuación desconectamos el conector del sensor de huellas, luego los conectores del cable coaxial, soltamos los cables de los clips que los sujetan en la subplaca y desconectamos el conector del cable flex interplaca.

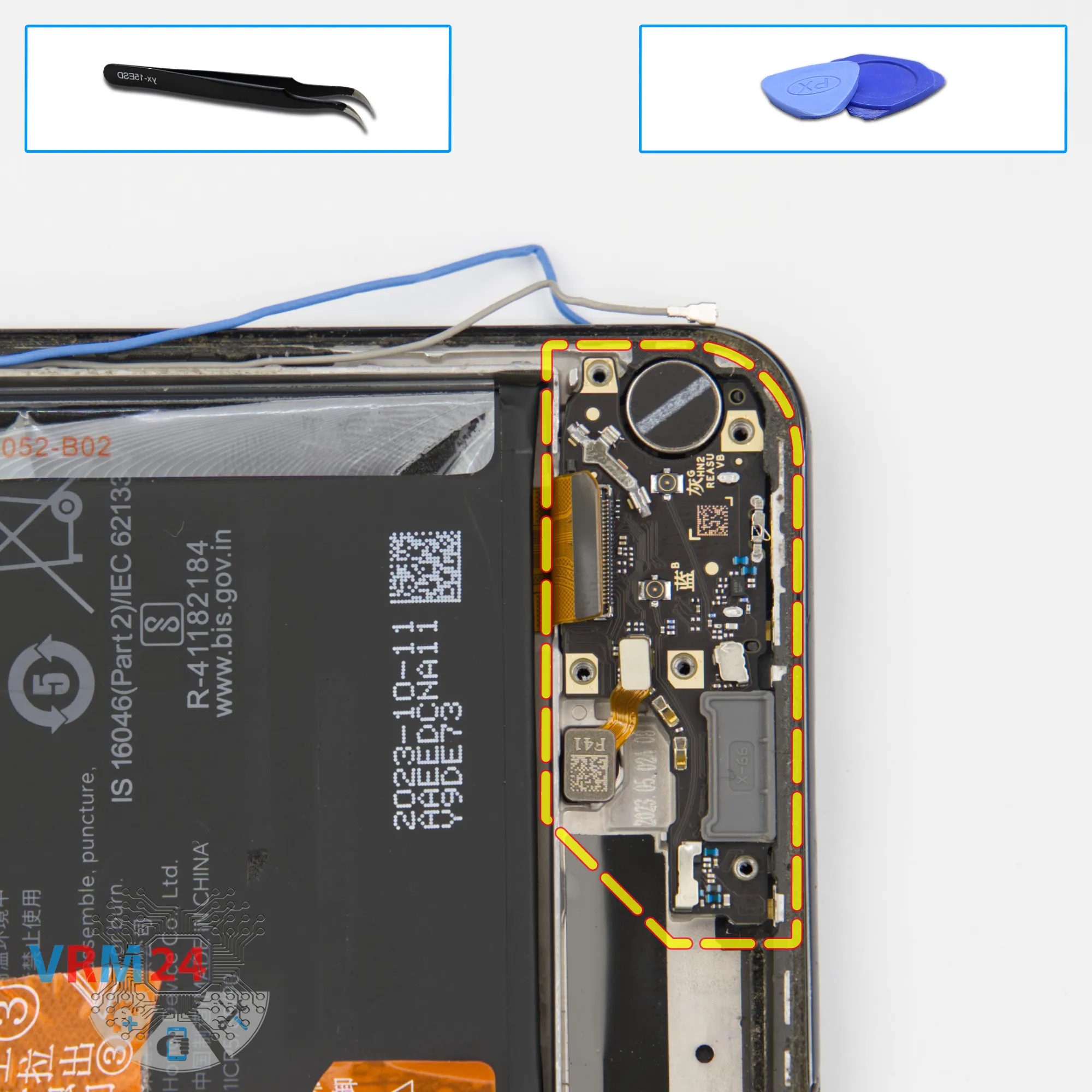

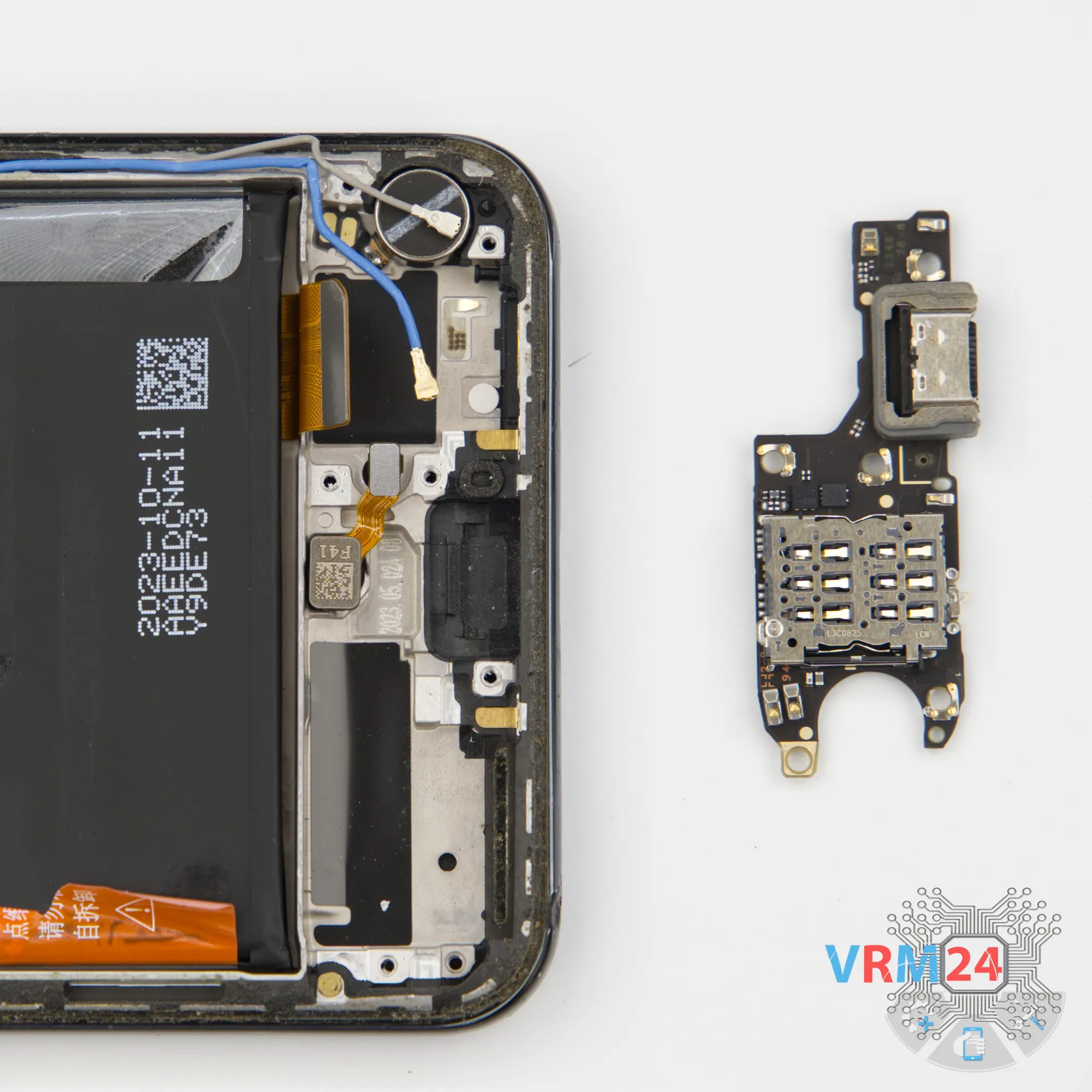

Ahora podemos retirar con cuidado la placa secundaria: levántela suavemente en el lugar correcto y sáquela.

La placa secundaria contiene el puerto de carga, el micrófono y el conector de la tarjeta, que se encuentra en el reverso.

Ahora, pasemos a la placa base.

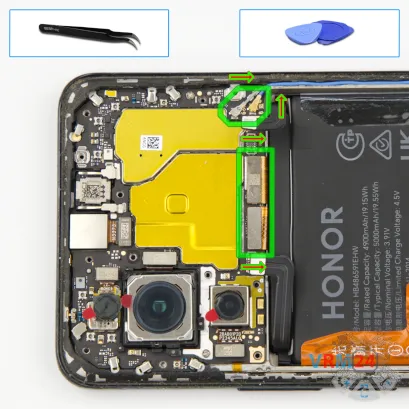

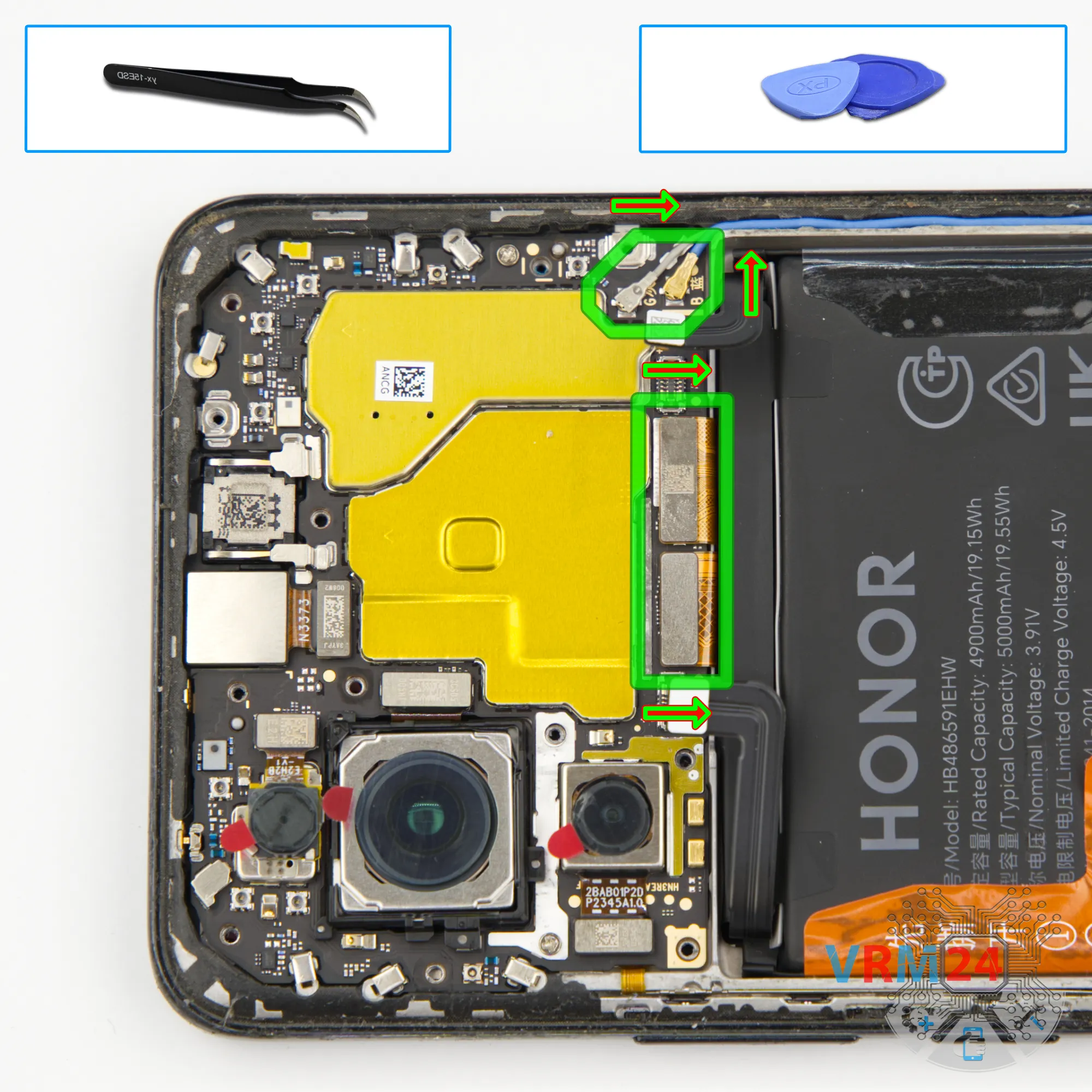

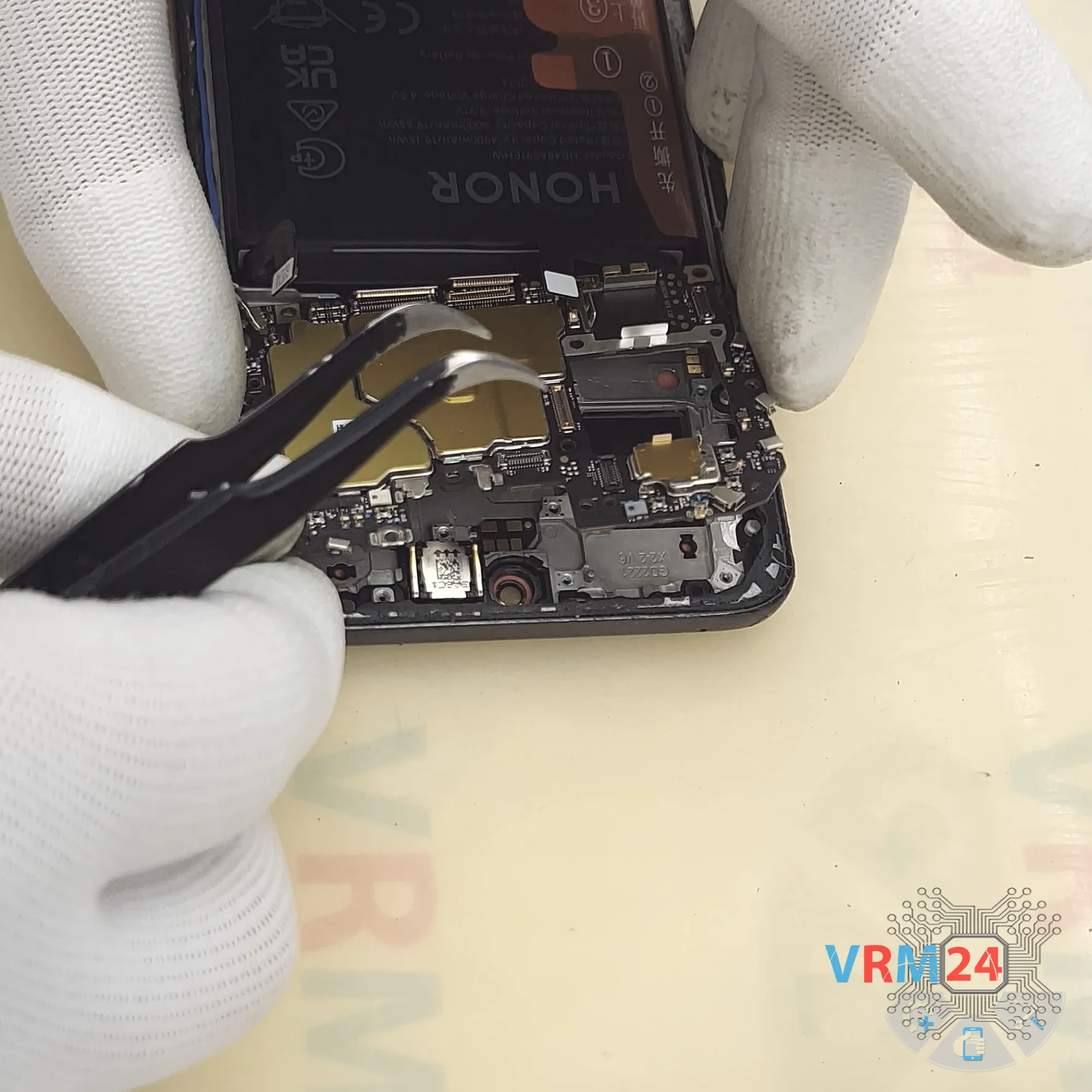

En primer lugar, desconectamos los conectores del cable coaxial - con cuidado, para no dañarlos.

A continuación desconectamos el conector del cable flex interplaca y el conector del cable flex del display.

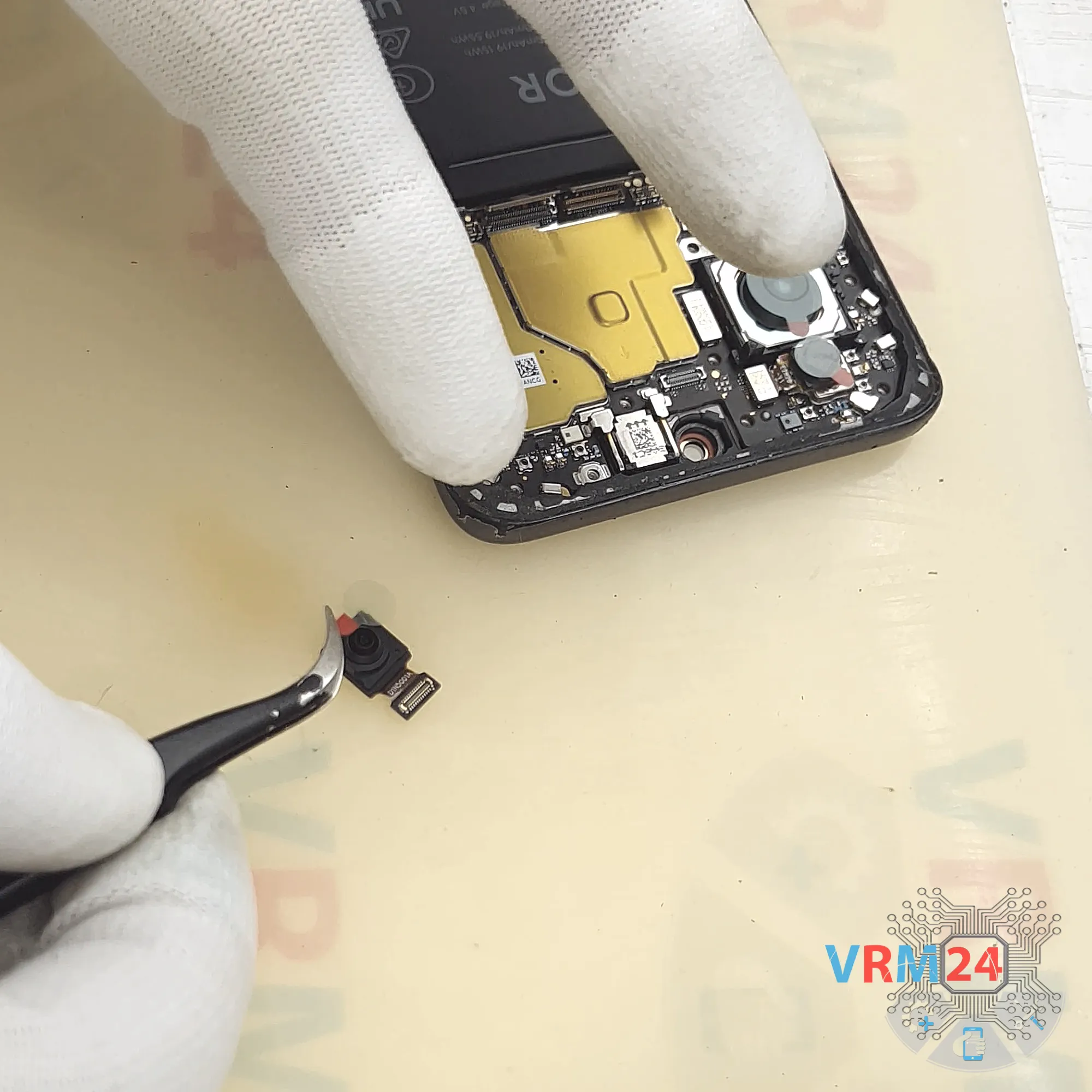

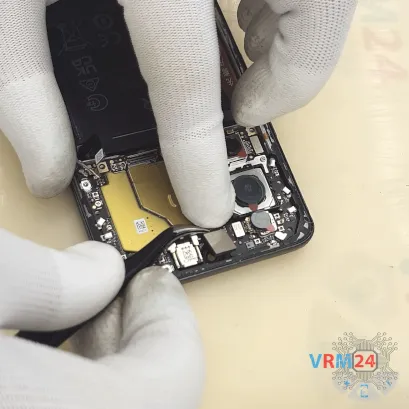

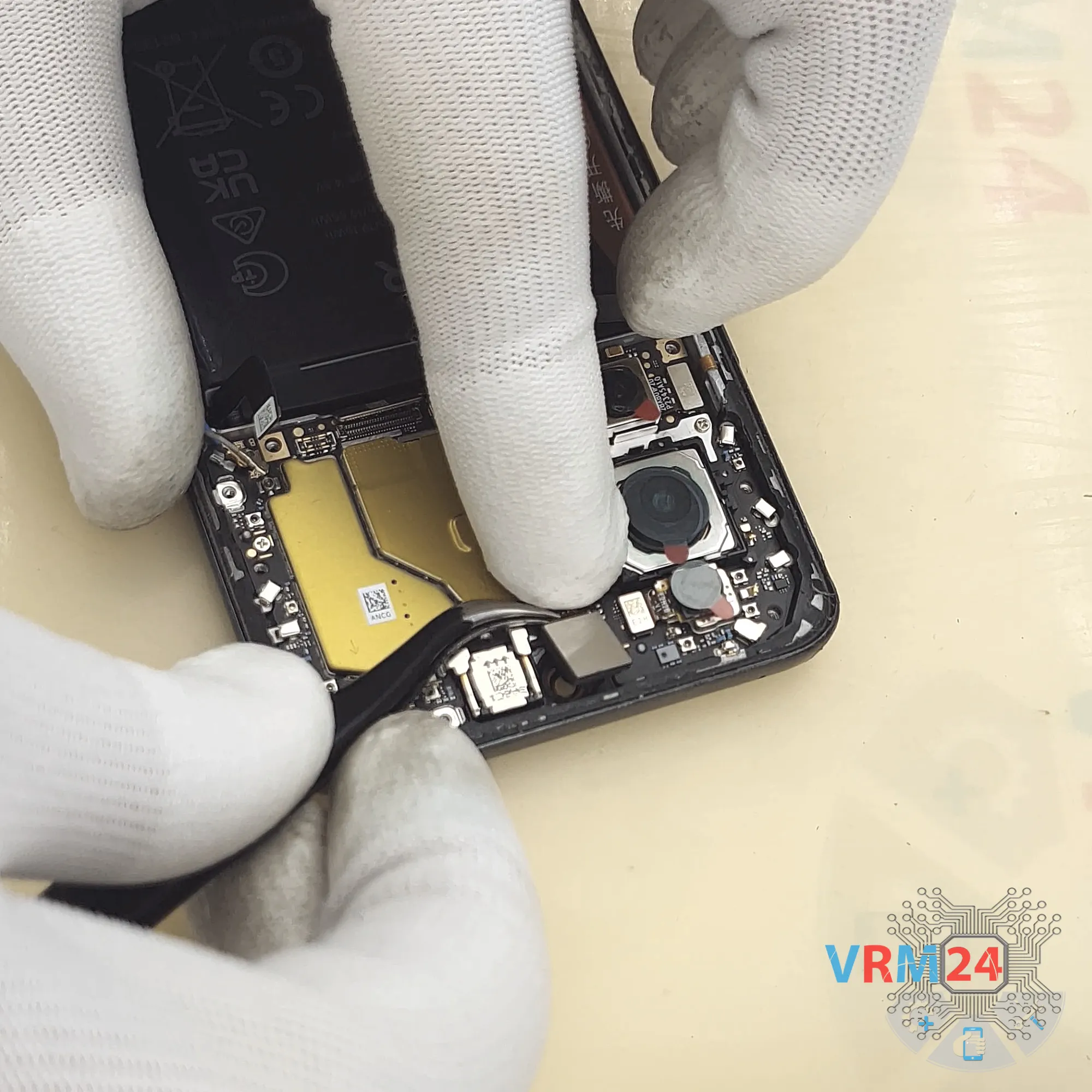

Después de eso, podemos desconectar las cámaras. Empezamos por la cámara frontal.

También es mejor cubrir la lente de la cámara frontal con una película protectora especial para evitar que entre polvo o suciedad.

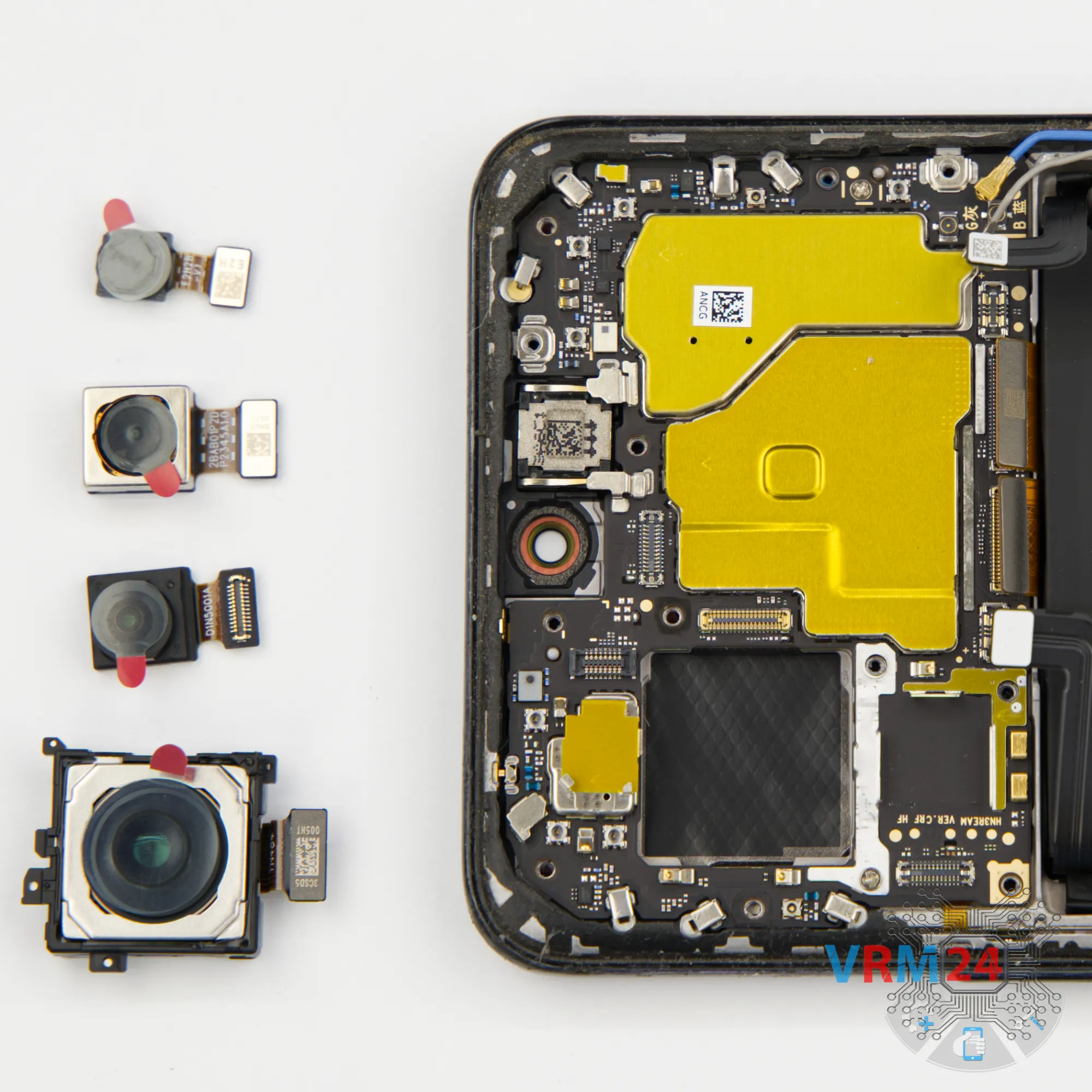

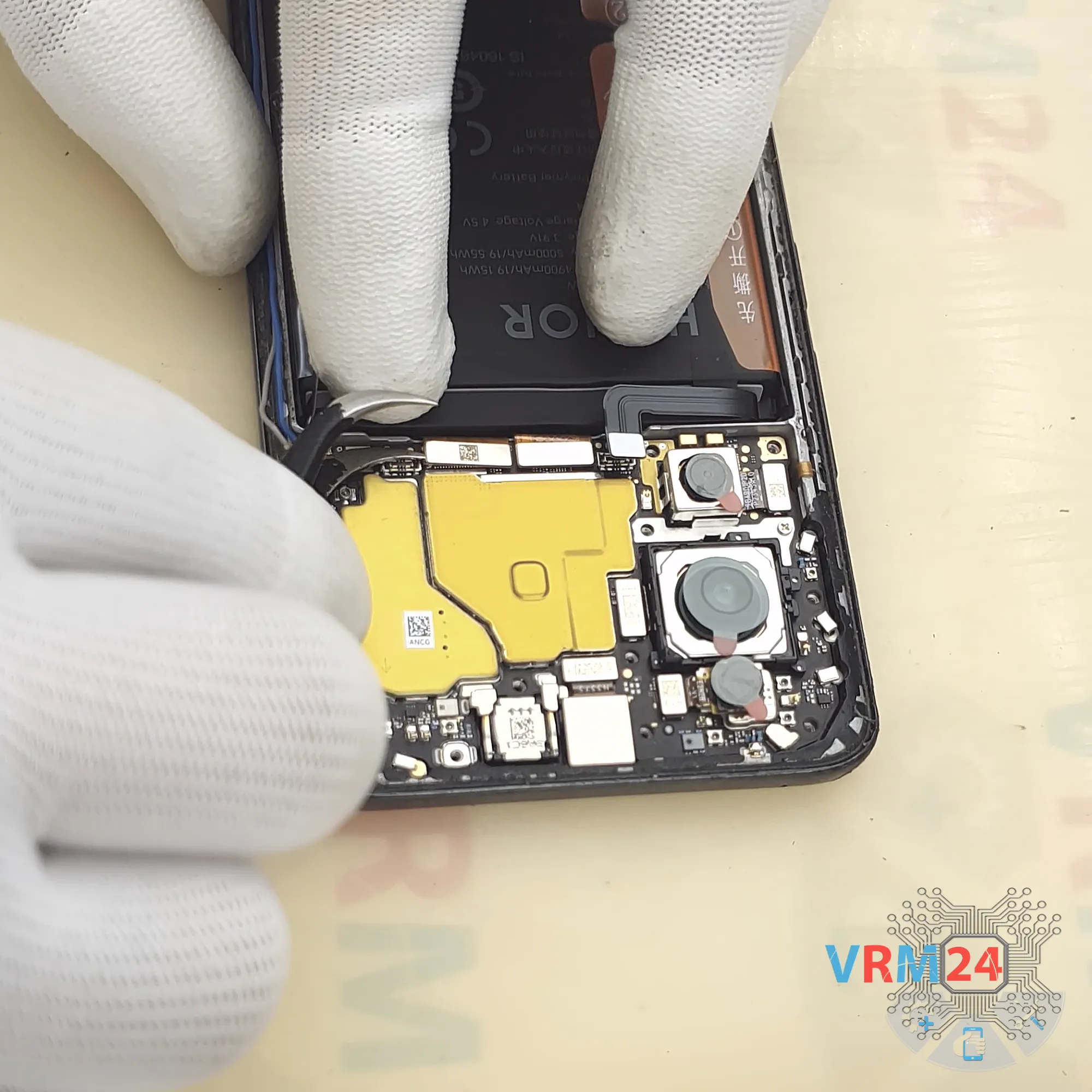

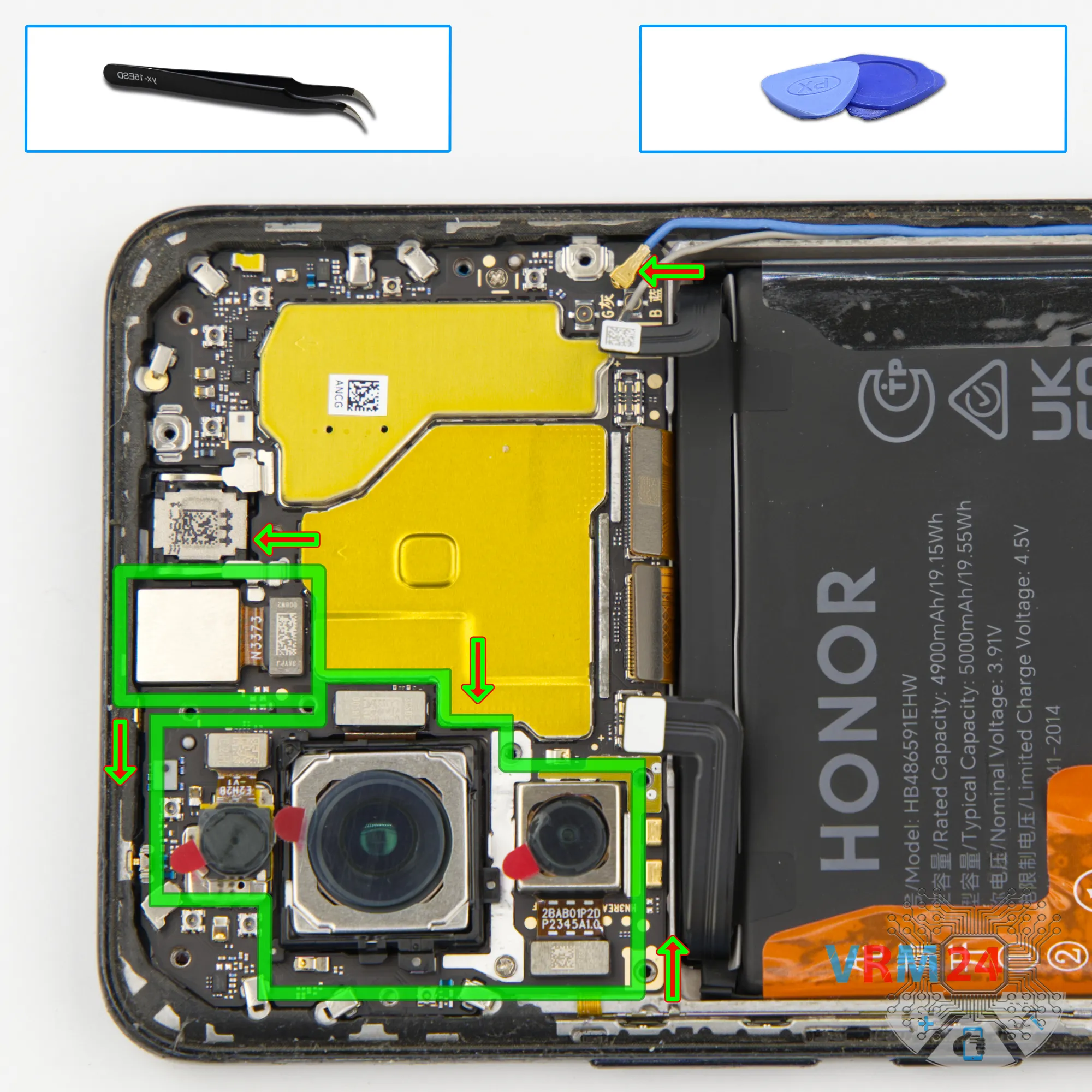

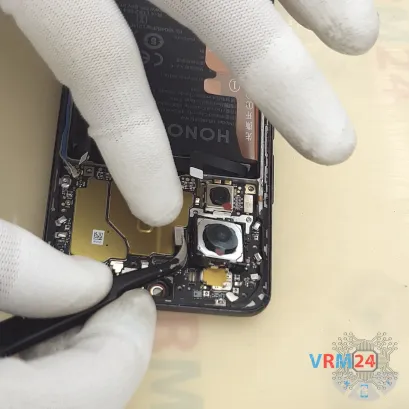

Luego podremos desconectar las cámaras traseras. Levántelos, desconéctelos con cuidado y déjelos a un lado. Las cámaras no están pegadas.

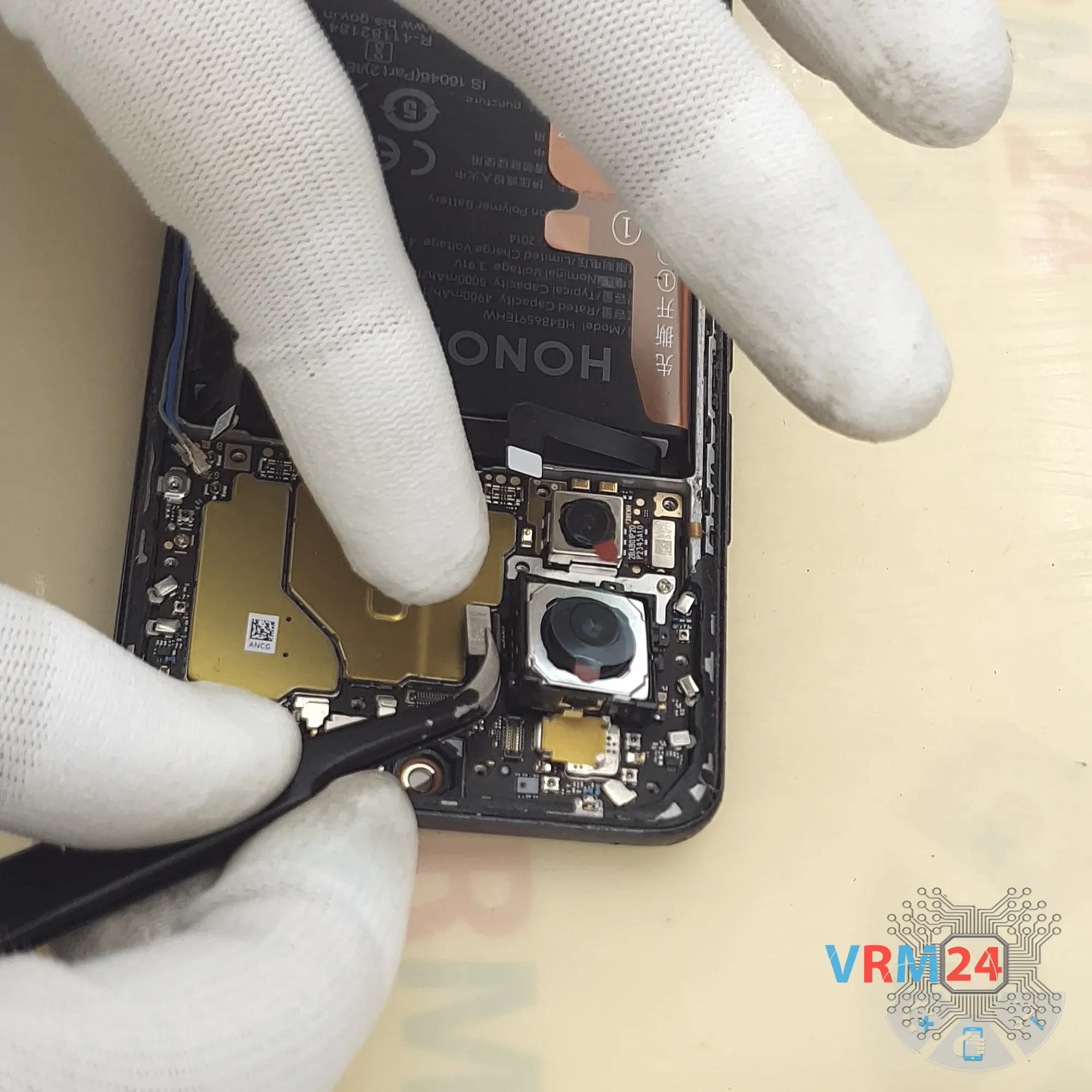

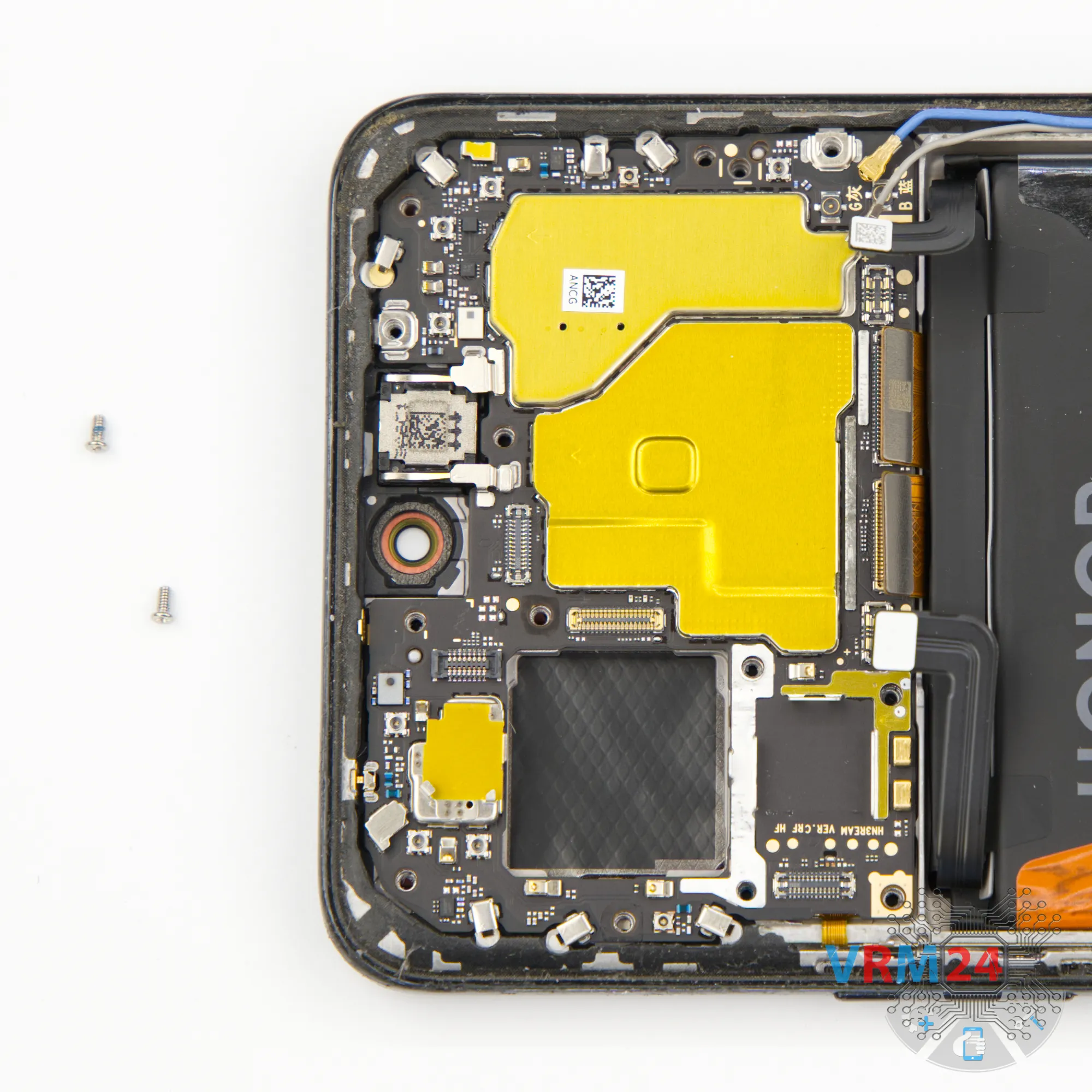

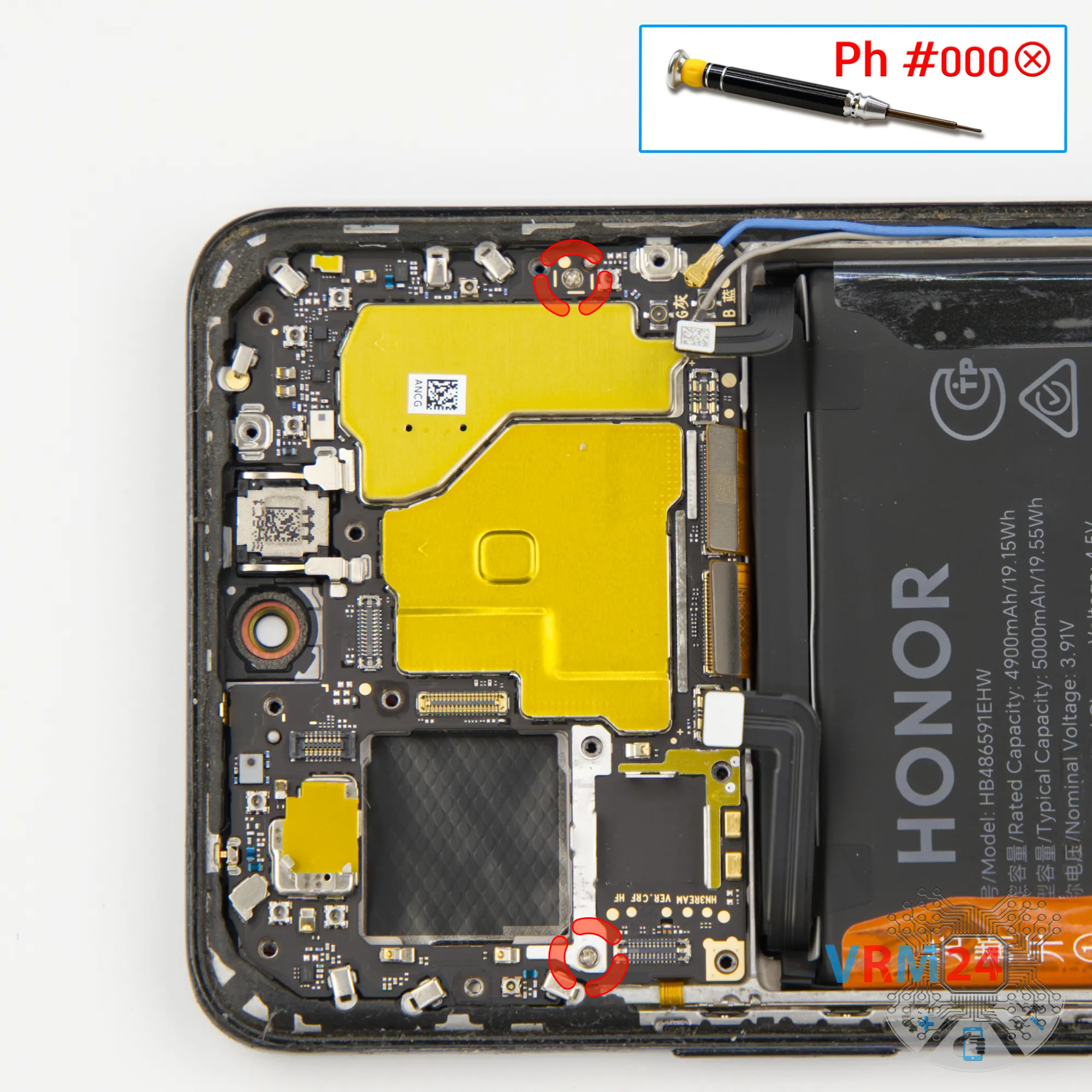

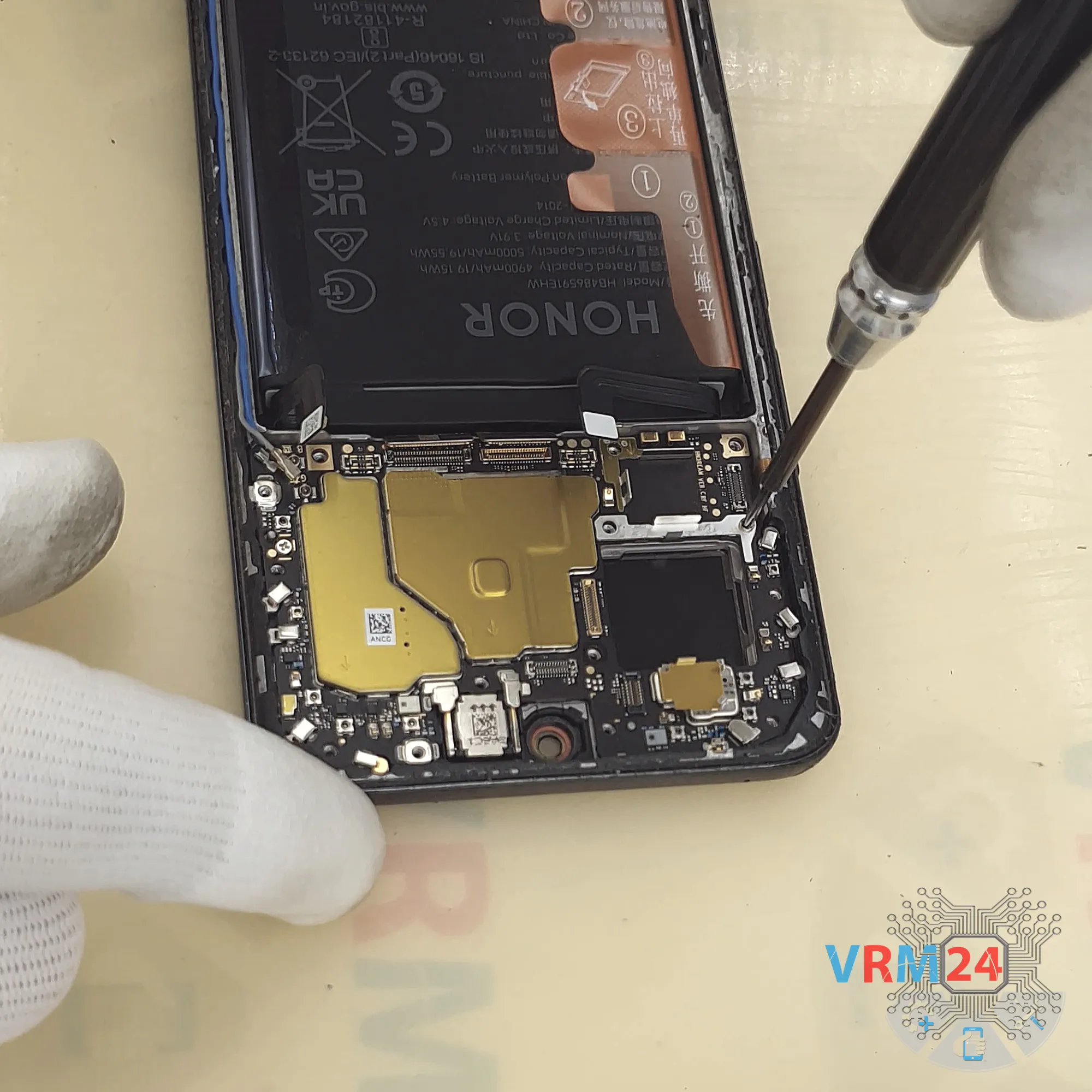

A continuación, debemos desatornillar dos tornillos que sujetan la placa base.

Para ello también utilizamos un destornillador Phillips de 1,5 milímetros o Phillips n.º 000.

Estos tornillos son magnéticos y tienen un aspecto diferente a los anteriores, por lo que es mejor guardarlos por separado.

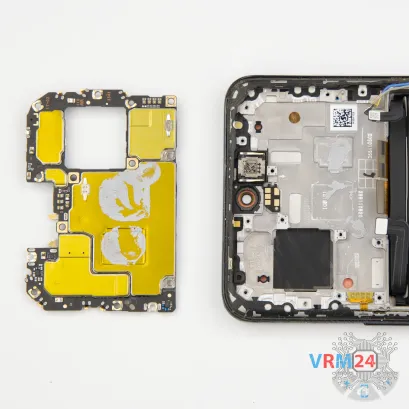

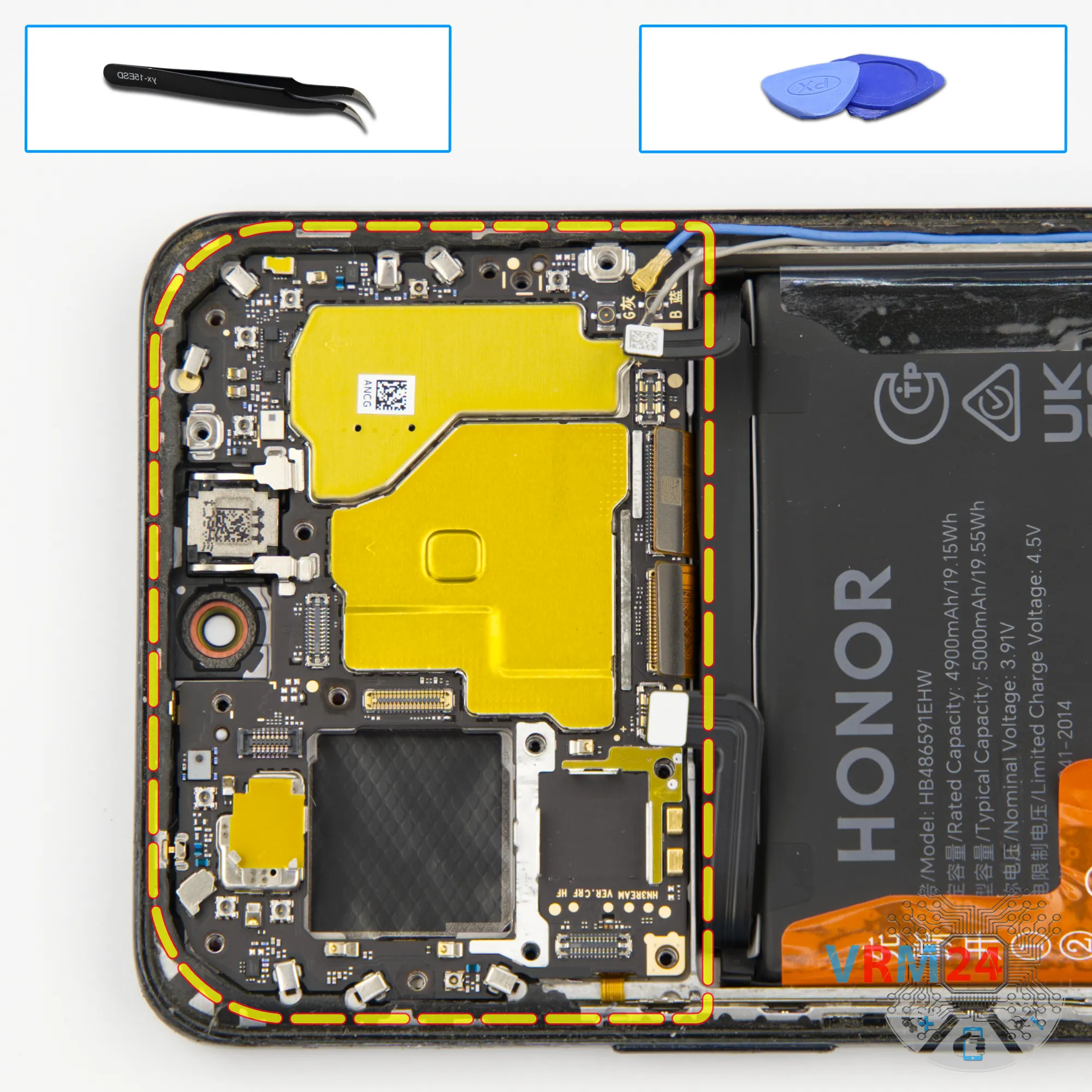

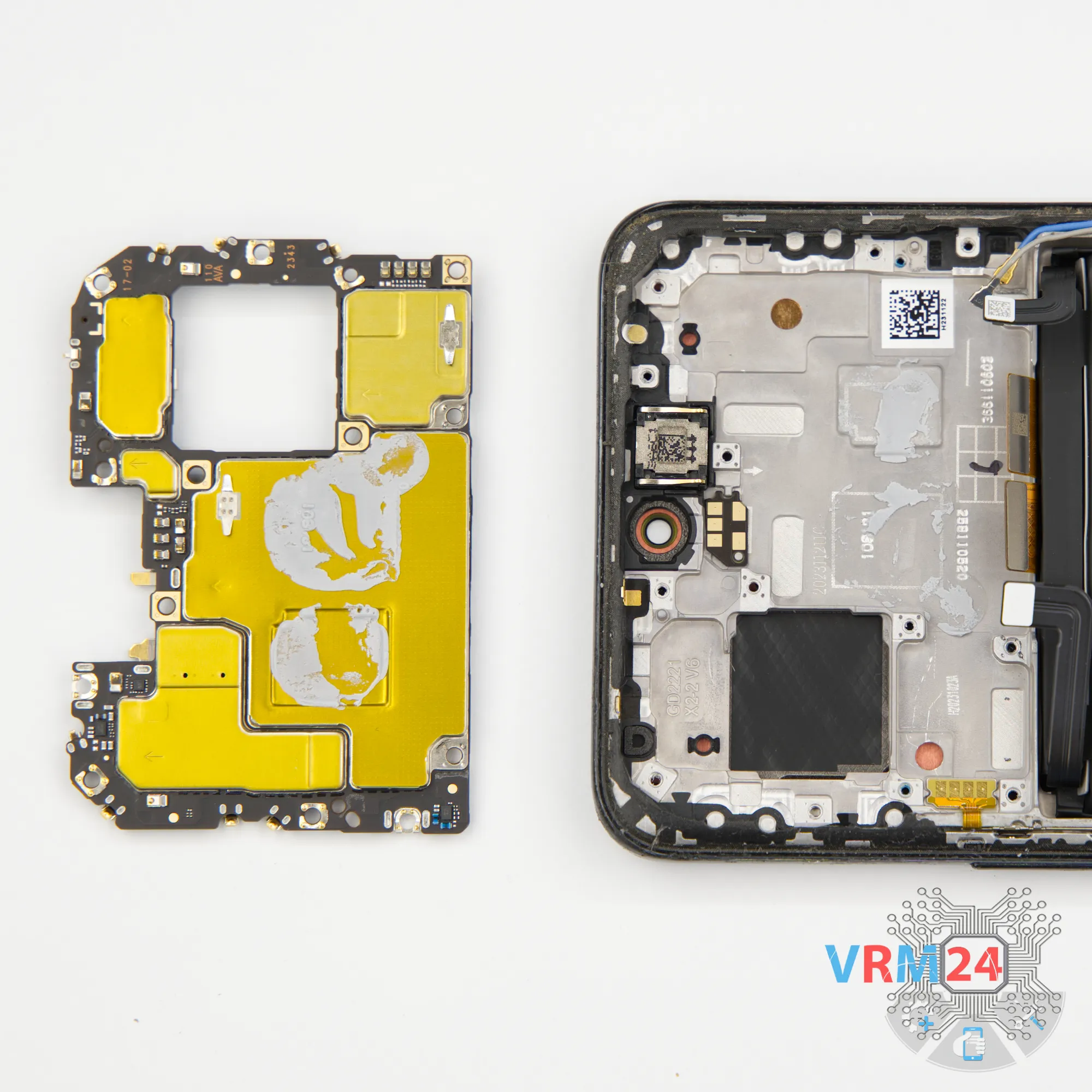

Ahora podemos quitar la placa base. Levántelo con cuidado en el lugar correcto, sáquelo y déjelo a un lado.

⚠️️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

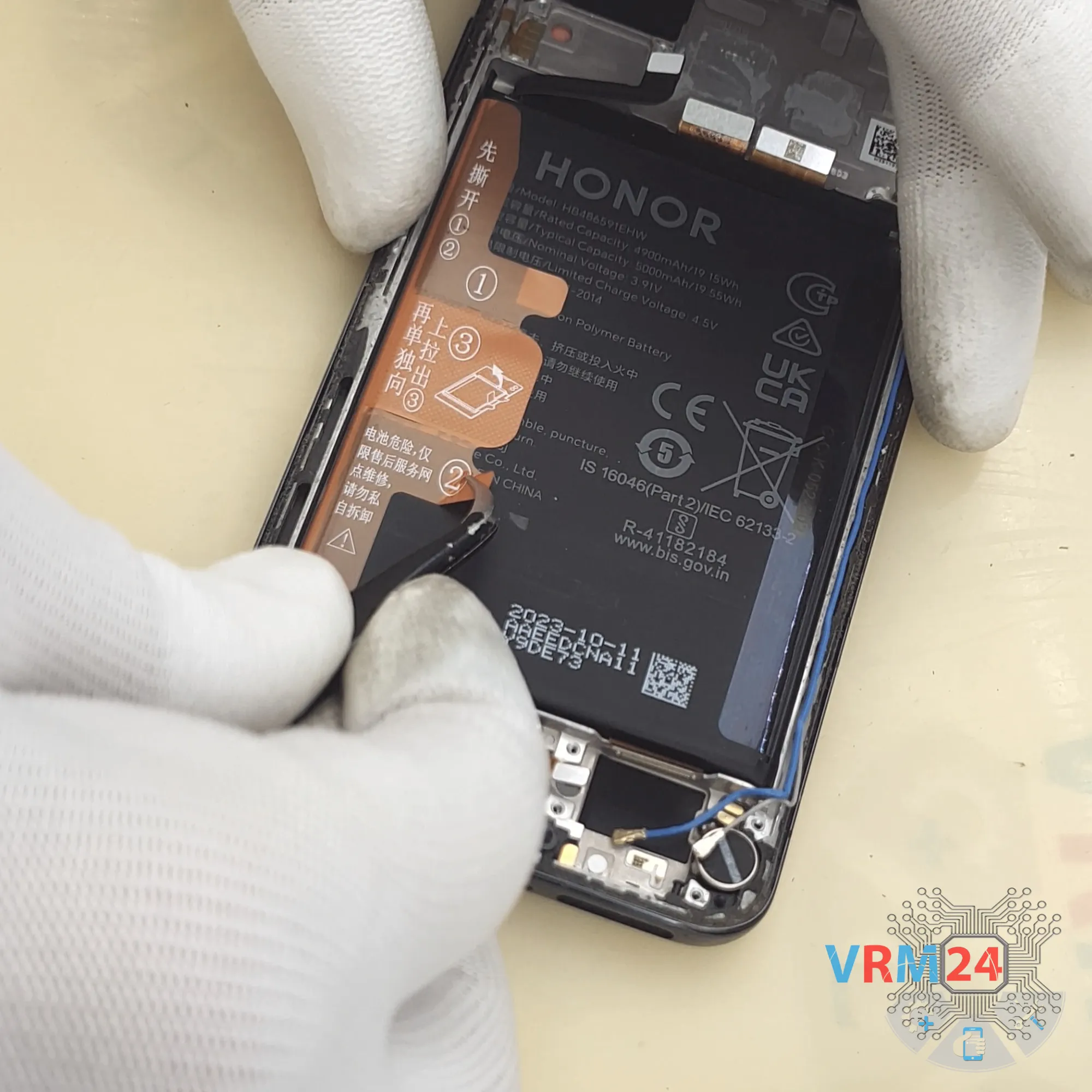

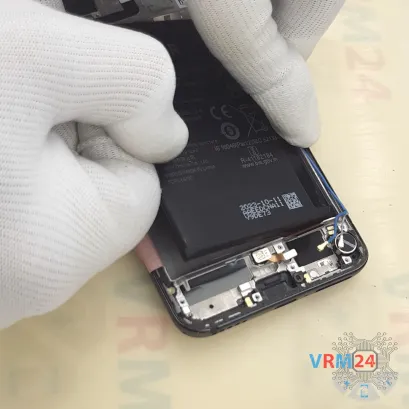

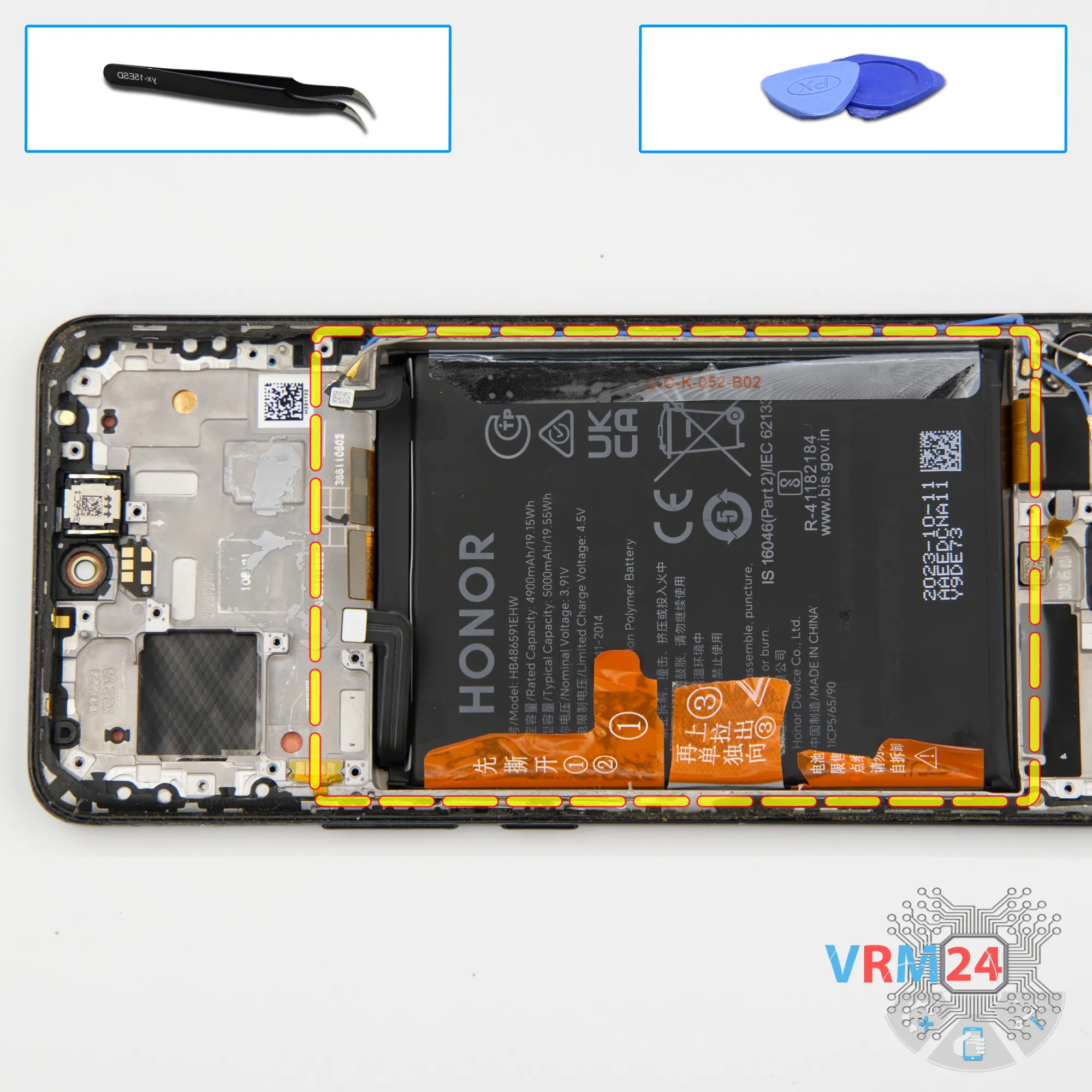

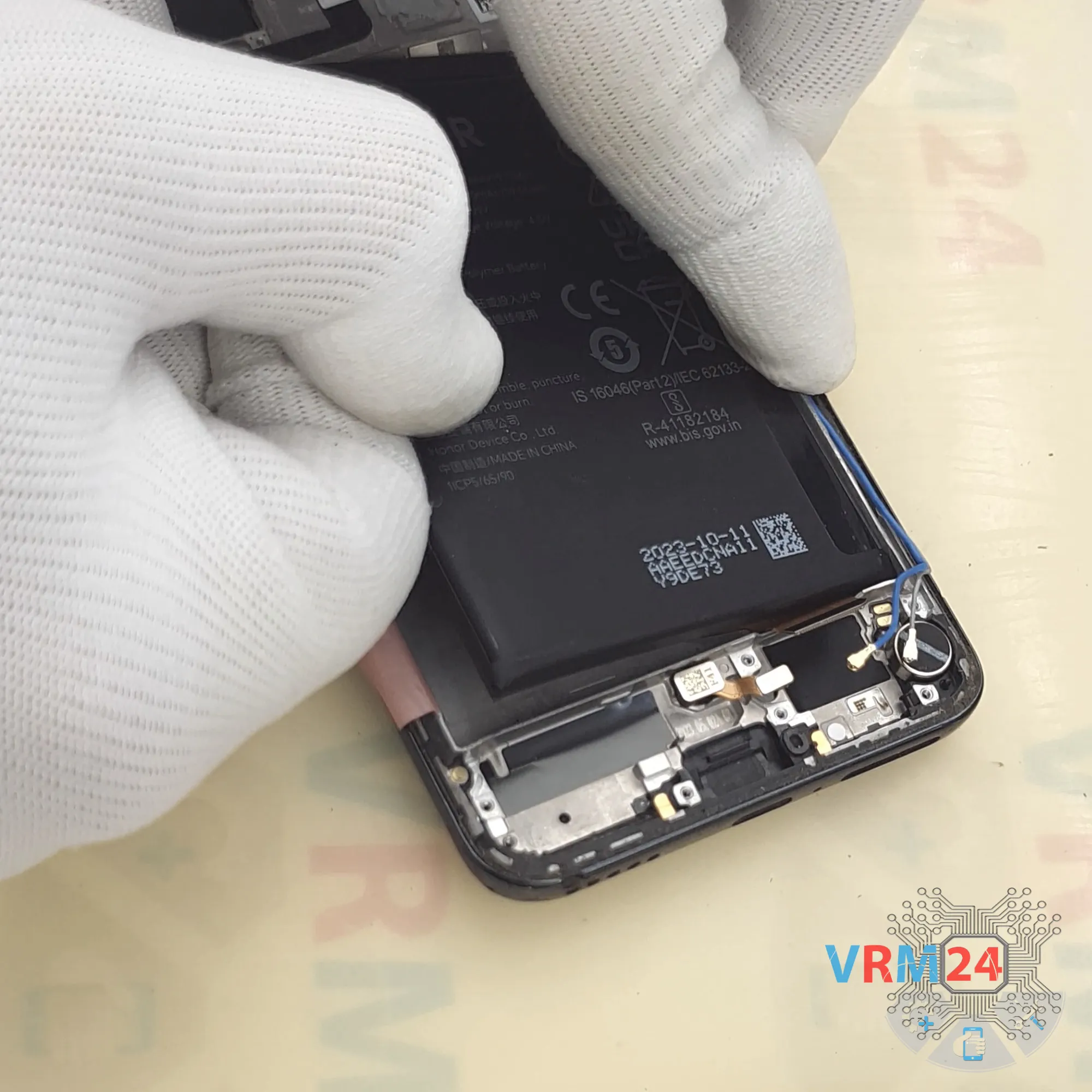

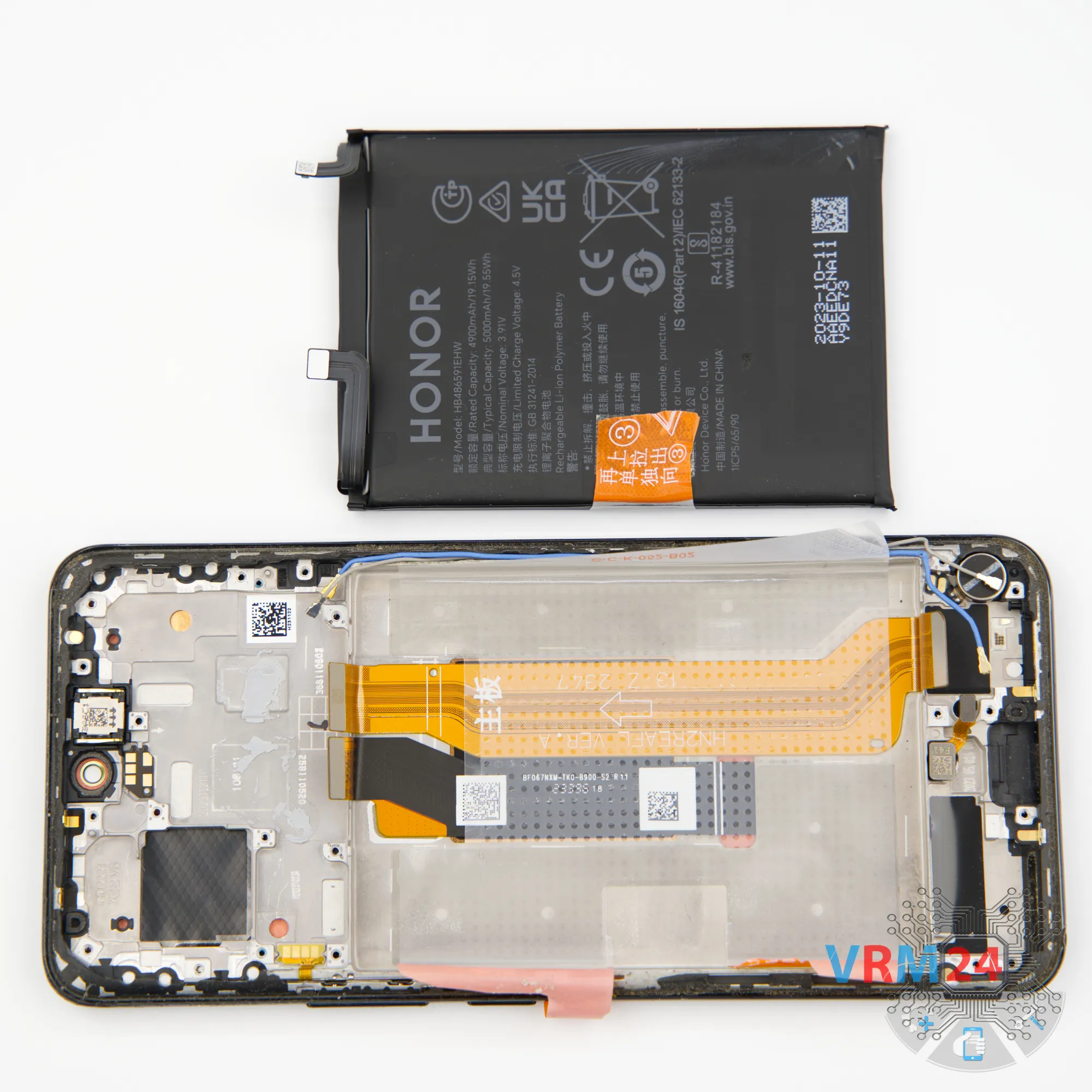

Y por último pasamos a desconectar la batería.

Tradicionalmente, en Honor tenemos tres lengüetas marrones, que son difíciles de retirar y se pueden romper con facilidad.

Debemos leer atentamente la descripción y doblar hacia atrás las dos pestañas laterales, luego tirar suavemente de la pestaña del medio hacia arriba para separar la batería.

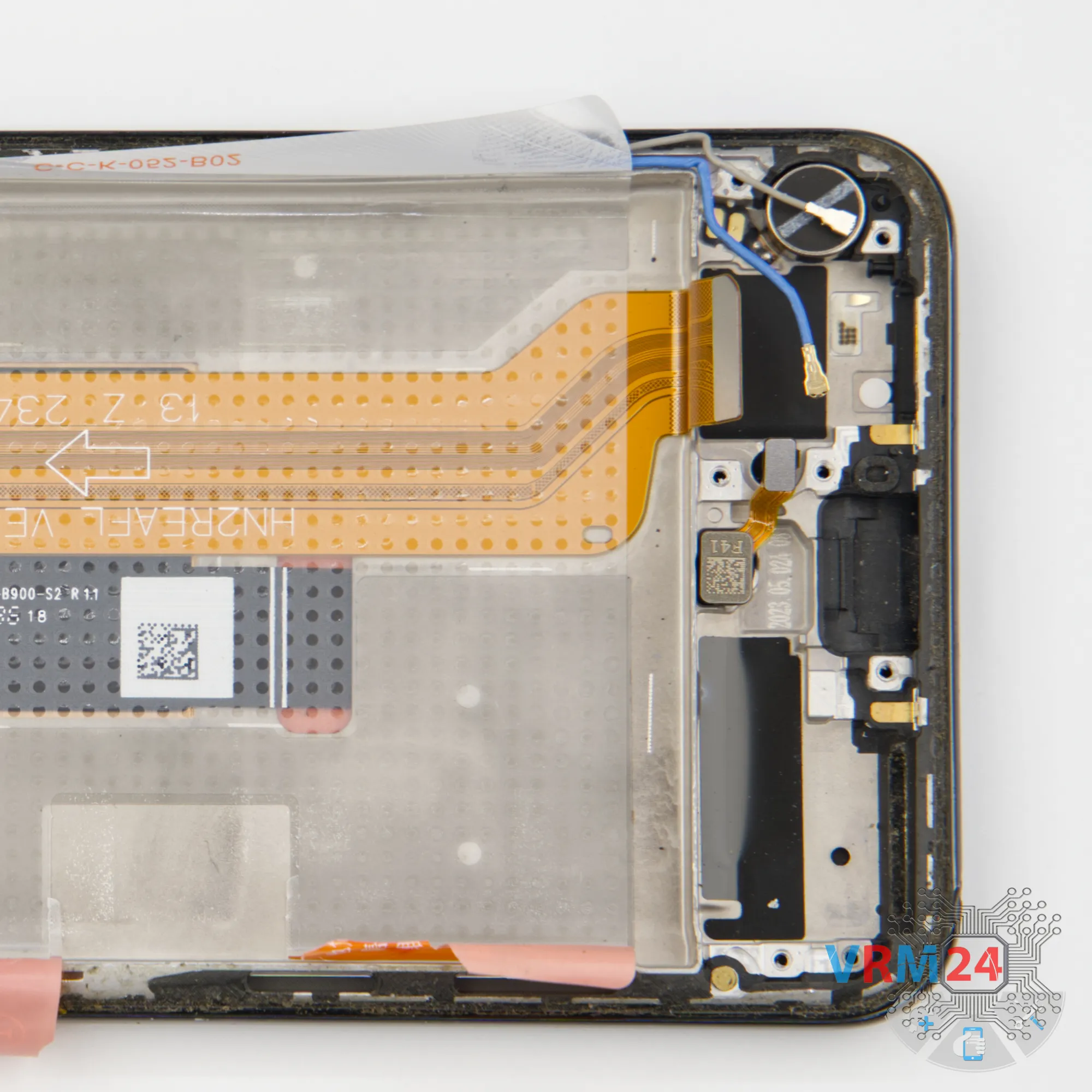

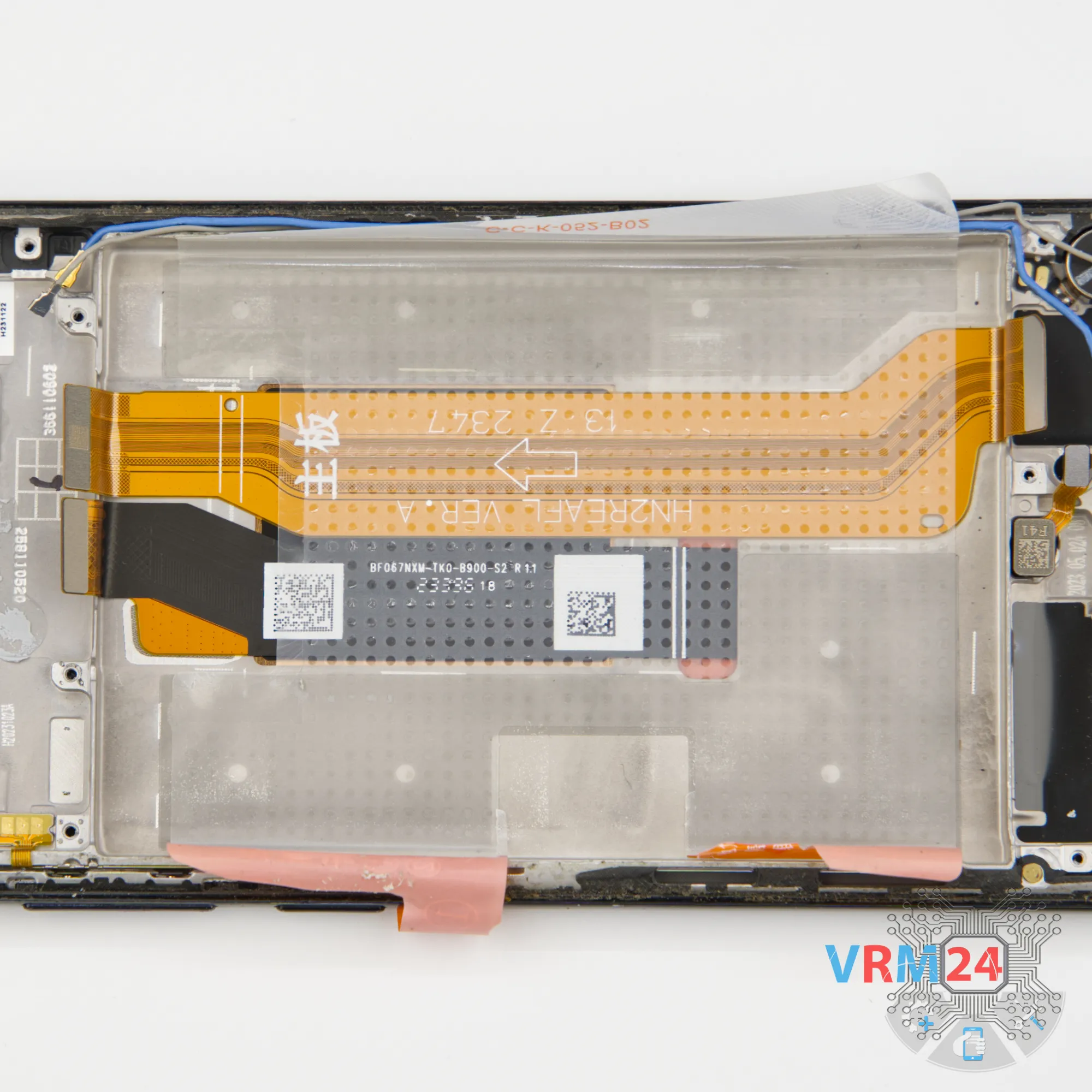

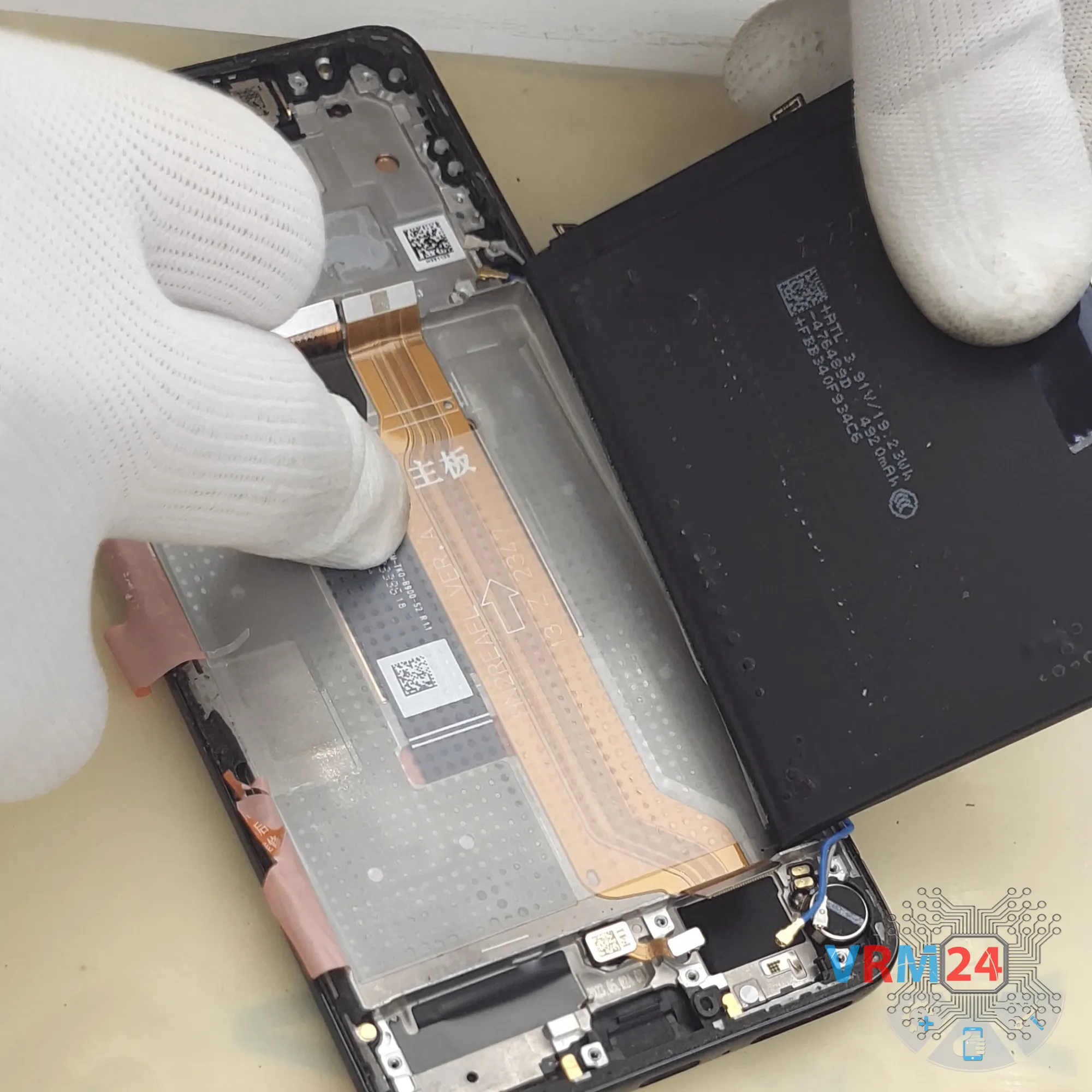

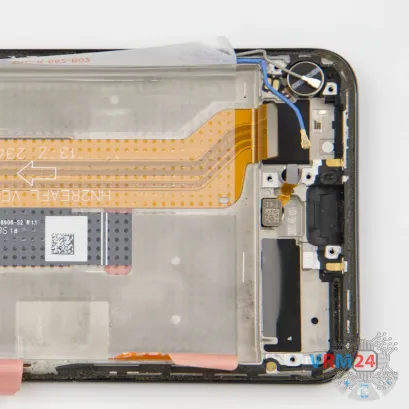

Debajo de la batería, hay una capa protectora transparente que protege los cables flexibles entre placas.

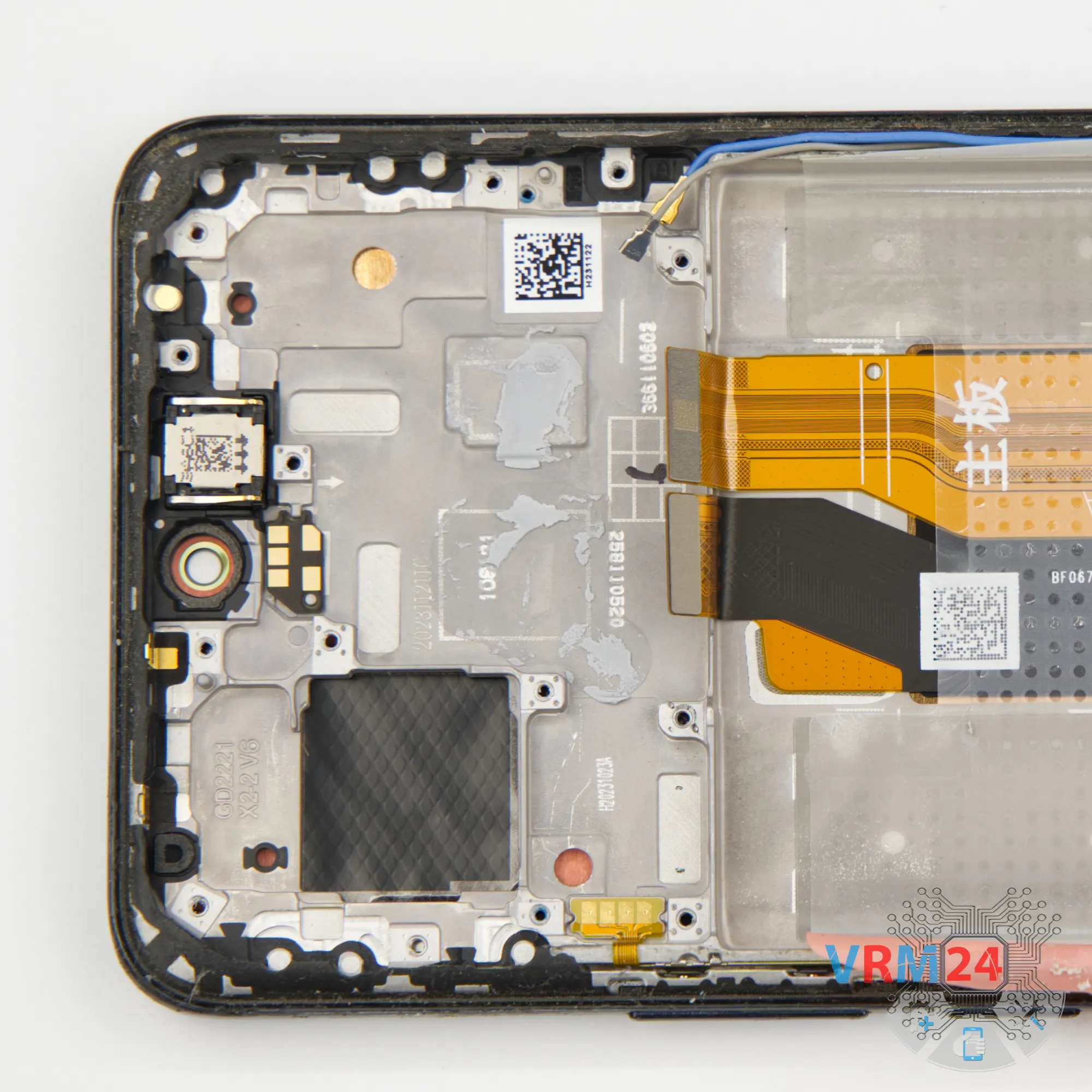

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, el sensor de huellas dactilares, el motor de vibración y los cables.
