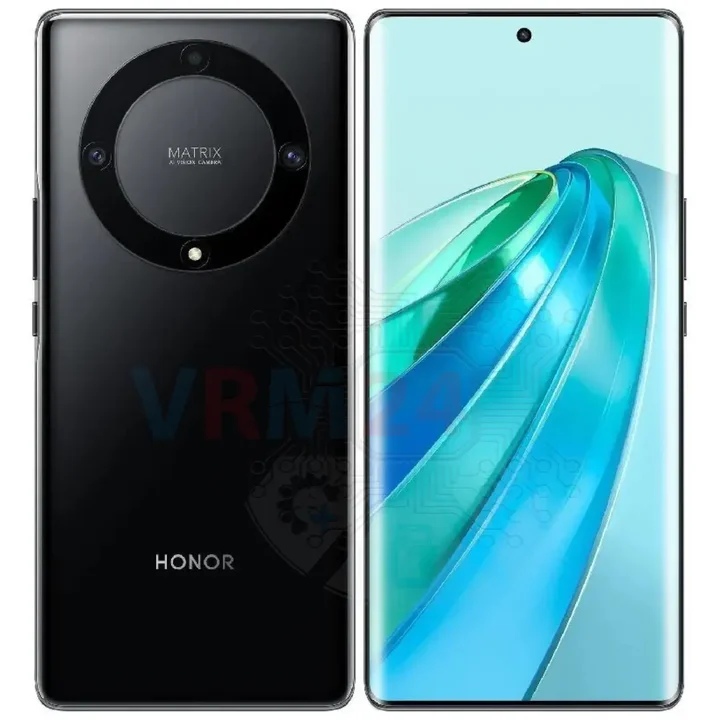

Desmontaje/Reparar del dispositivo móvil HONOR X9a (HONOR X9a RMO-NX1) con la descripción de cada paso y el conjunto de herramientas requerido.

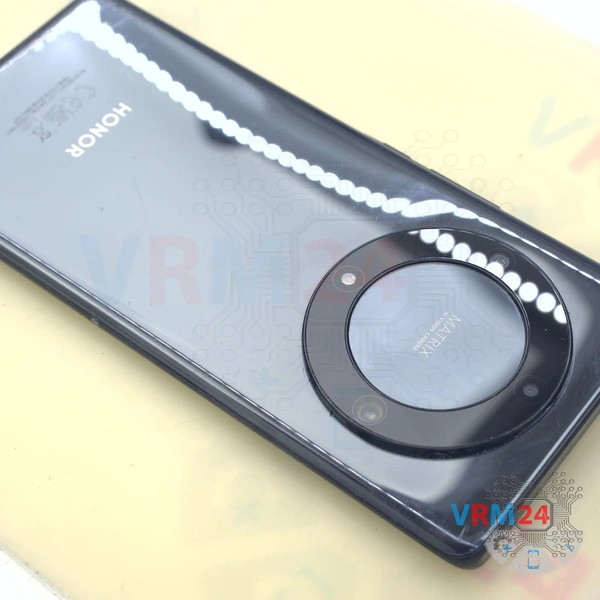

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

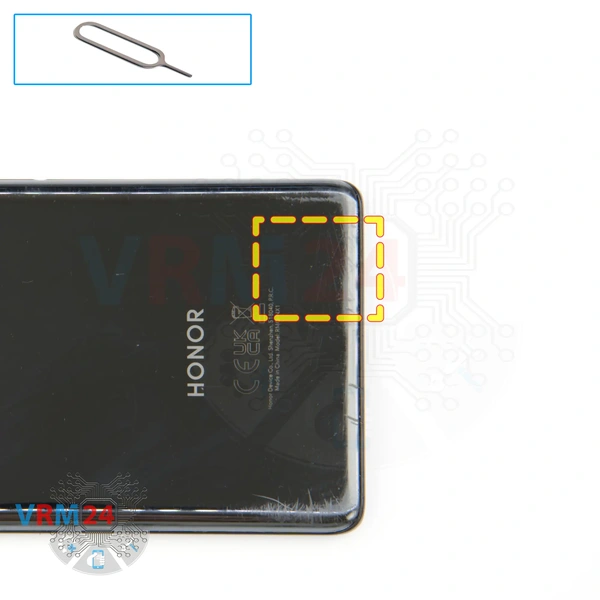

Utilice la herramienta de expulsión (también conocida como Aguja) o Clip. Empuje la punta completamente dentro del orificio hasta que la bandeja se expulse y luego extraiga la bandeja de tarjetas SIM.

⚠️️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Podría romper el mecanismo de expulsión de la bandeja.

Antes de abrir la contraportada, te contaré un pequeño secreto. El caso es que dentro del borde negro hay una tapa que se despega por separado y debajo hay un tornillo que fija la tapa trasera. Necesitamos usar una ventosa especial, que colocamos en esta cubierta y calentamos ligeramente la cubierta con un secador de pelo, luego tiramos de la ventosa, empujamos una fina película de plástico en el espacio y la dibujamos en un círculo que separa la cubierta de la base adhesiva y despegue la cubierta.

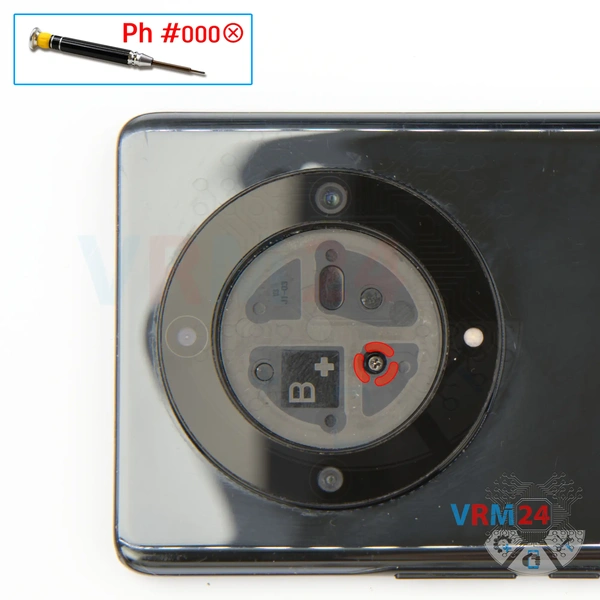

Con un destornillador Phillips de 1,5 mm (PH#000), desenrosque un tornillo.

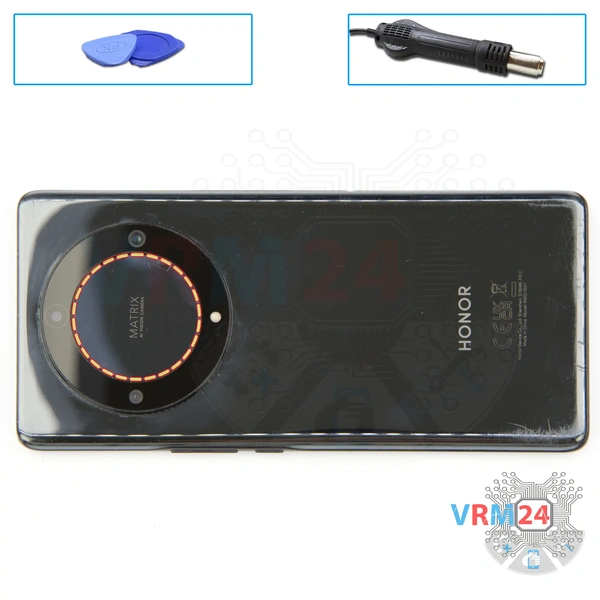

Necesitamos calentar la superficie de la cubierta trasera a una temperatura de aproximadamente 65-70° C o 160° F, para esto usamos una estera calefactora, puedes usar un secador de pelo. Y pasados 5-7 minutos ya podemos pasar a despegar la tapa trasera.

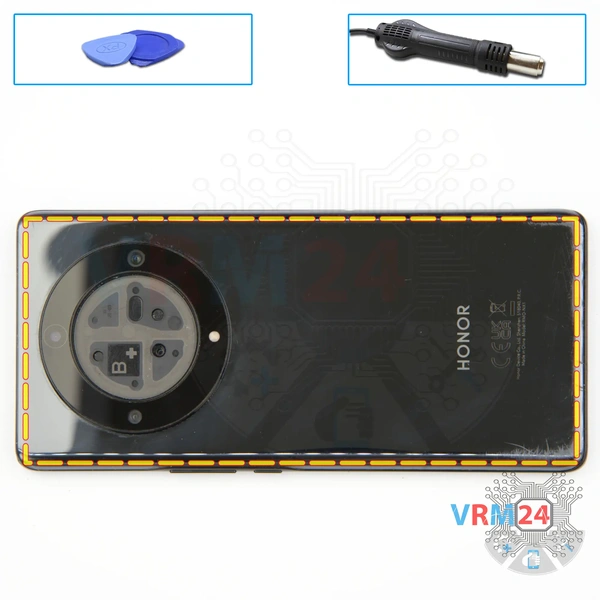

Y cogemos un film plástico fino y comenzamos a abrir la tapa trasera. Lo insertamos en el espacio entre la cubierta central y la cubierta trasera y lo pasamos a lo largo. Podemos utilizar un poco de alcohol isopropílico para secar la base adhesiva.

Siempre debemos tener cuidado con los botones laterales y el sensor de huellas, porque esta zona puede tener cables que pueden dañarse. También debemos tener cuidado en la zona de las cámaras, para no dañar las lentes.

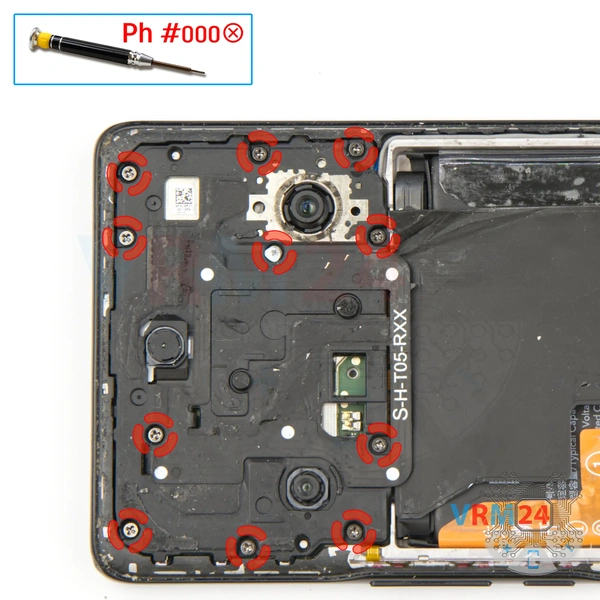

Con un destornillador Phillips 1,5 mm (PH#000), desenrosca los once tornillos.

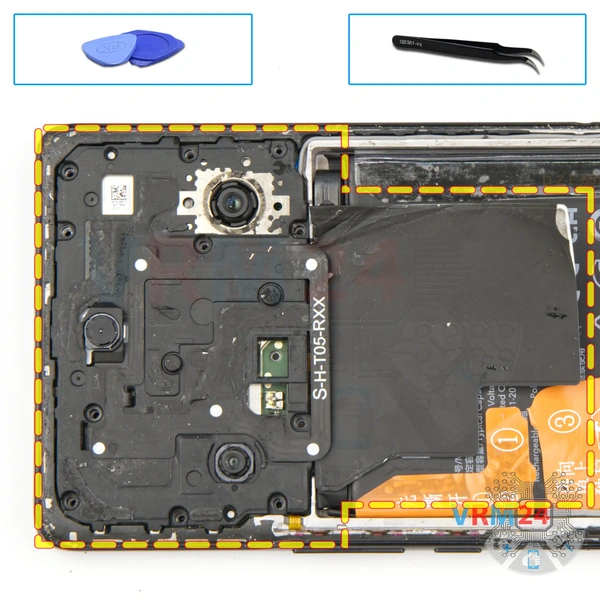

Haga palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, retire los clips y retire la cubierta que oculta la placa base.

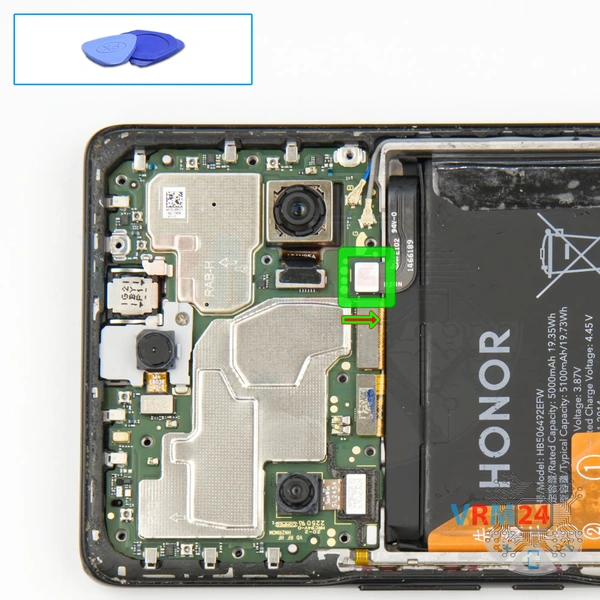

Desconecta el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea metálica o de plástico para evitar daños.

ℹ️️ El modelo Honor X9a RMO-NX1 tiene una batería HB506492EFW con 5000 mAh de capacidad (también conocida como batería recargable).

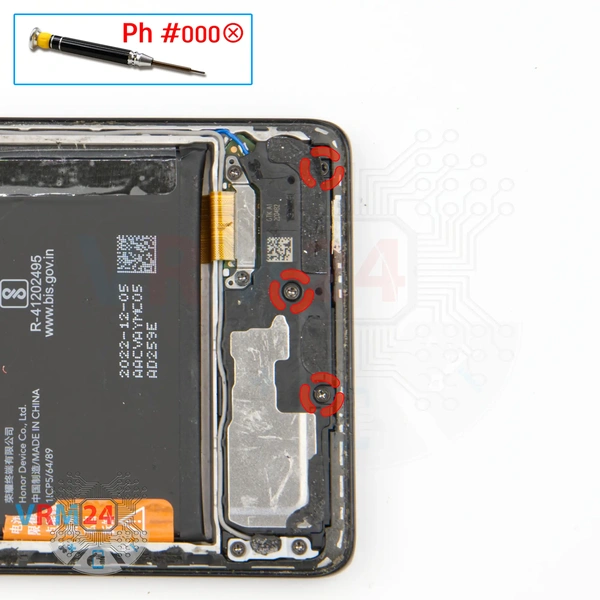

Con un destornillador Phillips de 1,5 mm (PH#000), desenrosca los tres tornillos.

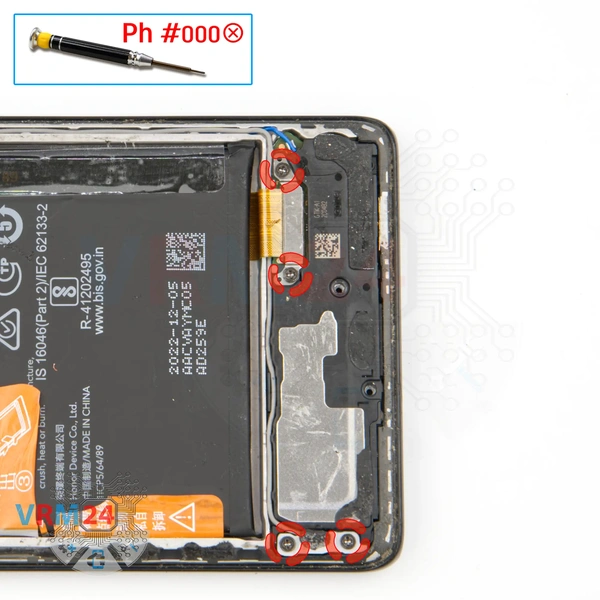

Con un destornillador Phillips de 1,5 mm (PH#000), desenrosque los cuatro tornillos.

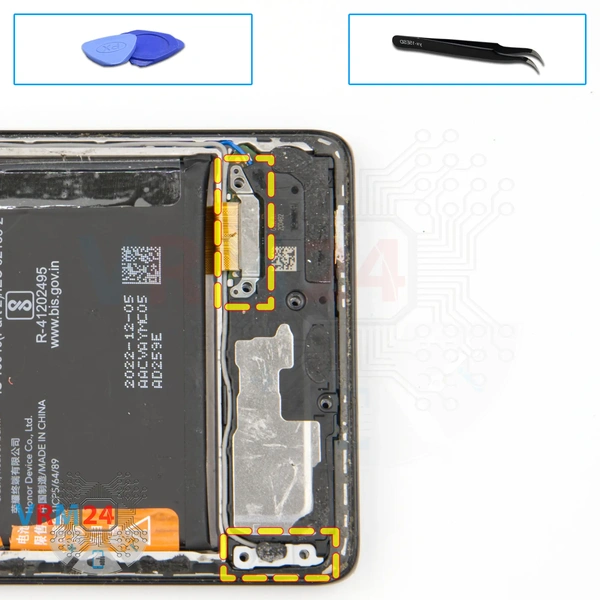

Desconectamos el soporte de plástico del conector del cable coaxial y el soporte metálico del conector del cable interplaca.

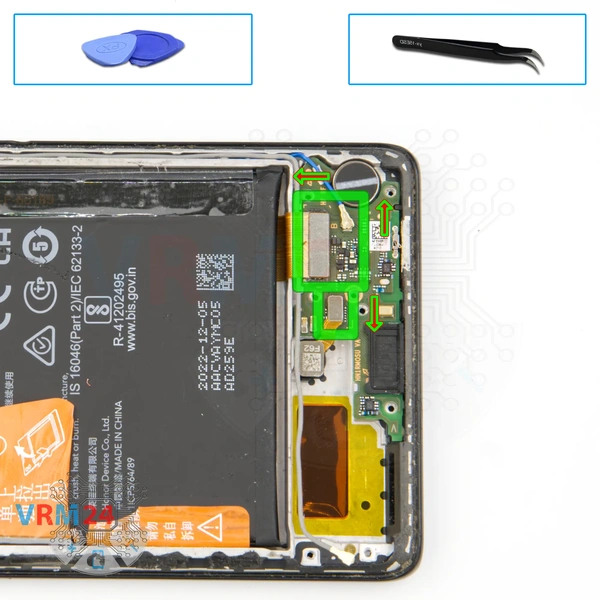

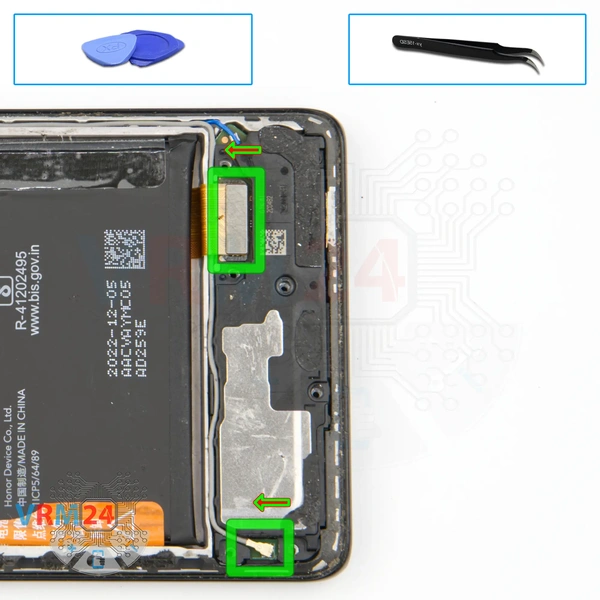

Desconectamos el conector del cable coaxial y el conector del cable interplaca.

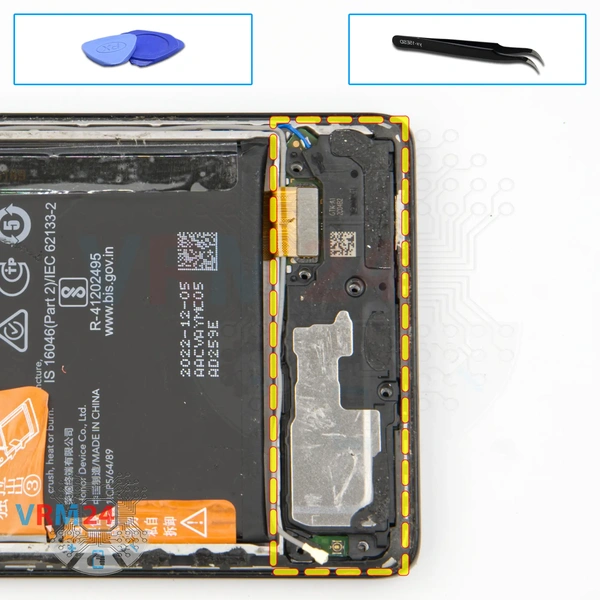

Y podemos separar el conjunto del altavoz enganchando el borde y levantándolo. Supongo que también hay una pequeña placa asociada con la antena 5G.

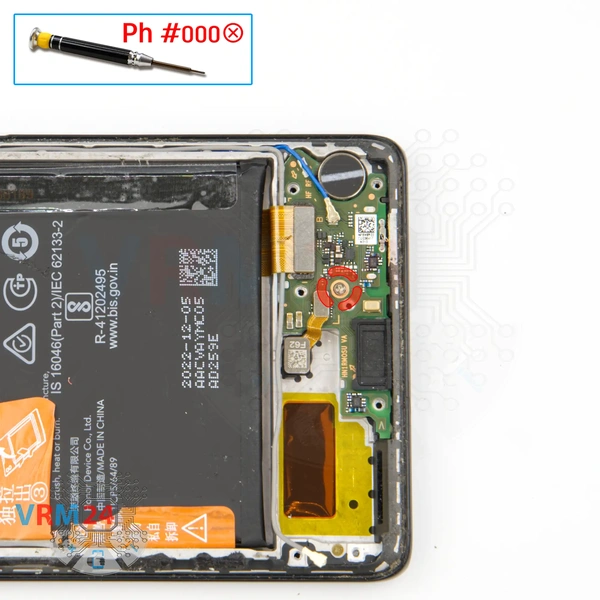

Con un destornillador Phillips de 1,5 mm (PH#000), desatornille un tornillo que sujeta la placa base.

Desconecta el conector del sensor de huellas dactilares y el conector del otro cable coaxial.

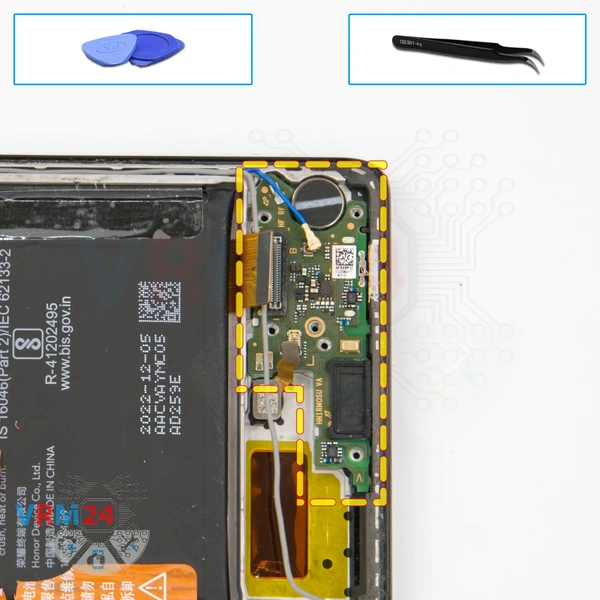

Retire la placa secundaria. Puede estar pegado al marco o sujeto con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, un soporte para tarjetas SIM (conector), contactos de resorte para el altavoz, un motor de vibración y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al retirar la subplaca. Los componentes internos podrían dañarse.

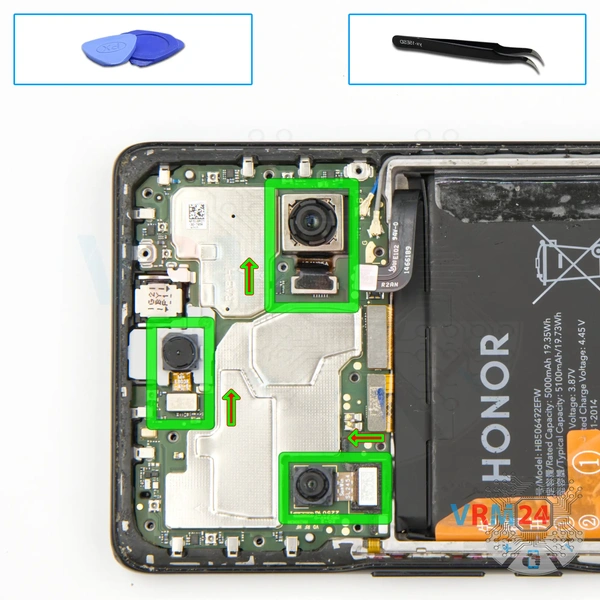

Y pasamos a desacoplar las cámaras traseras. Enganche con cuidado los conectores y extráigalos. Es mejor sujetar las cámaras por el cuerpo para que no salgan despedidas y no dañemos sus lentes.

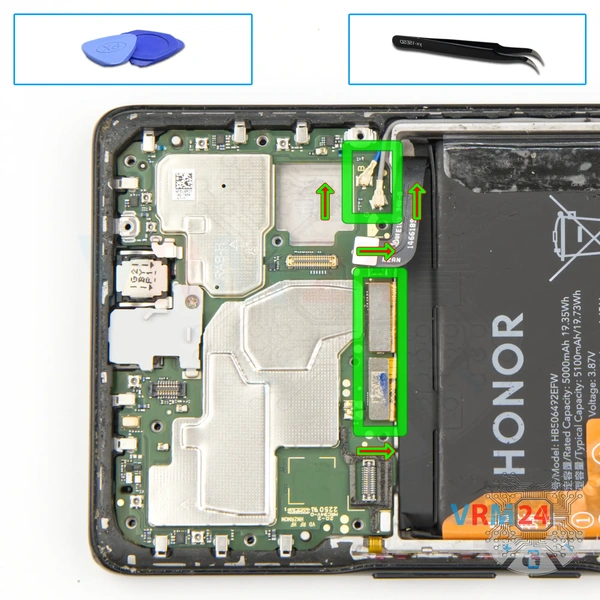

Podemos desconectar el conector del cable interplaca y el conector del display y dos conectores de dos cables coaxiales.

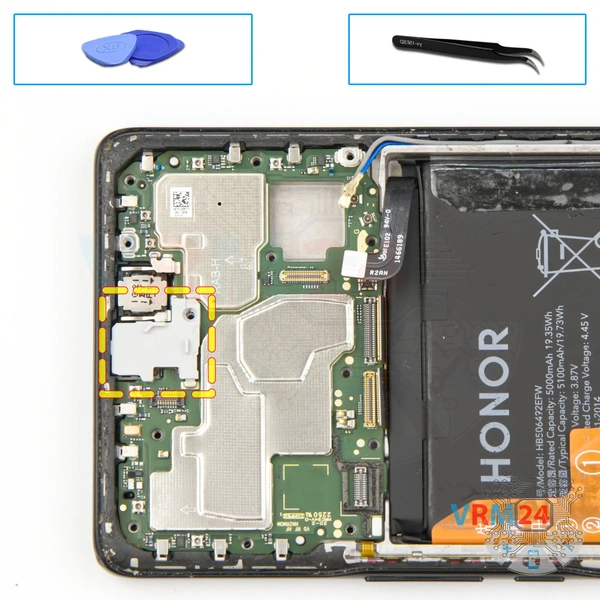

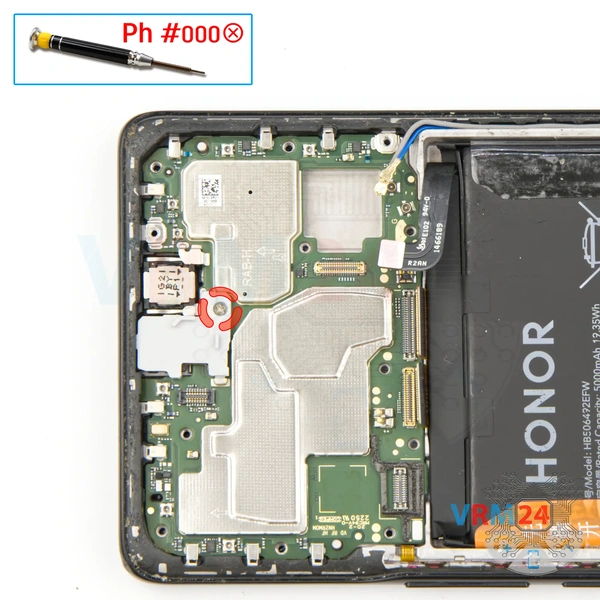

Con un destornillador Phillips de 1,5 mm (PH#000), desatornille el tornillo que sujeta la cubierta de la cámara frontal y la placa base.

Haga palanca sobre el borde y retire la cubierta/soporte que sujeta la cámara frontal en su lugar.

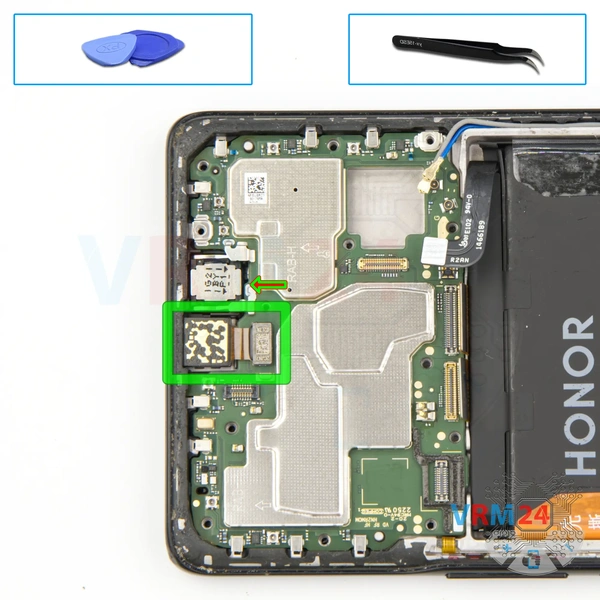

Separe con cuidado la cámara frontal (selfie).

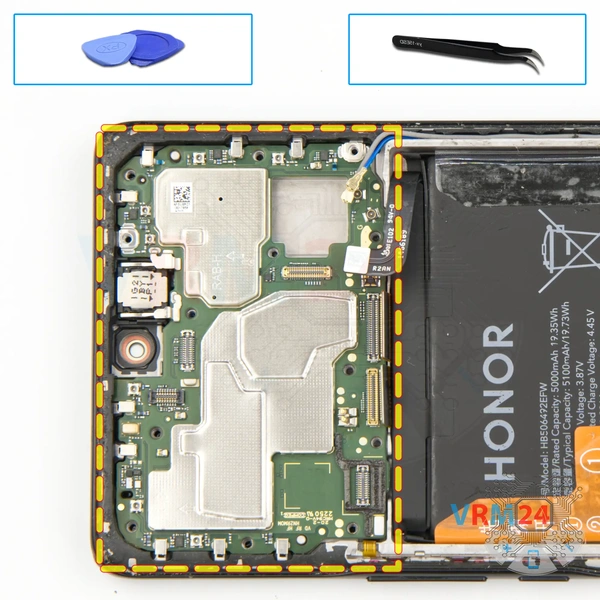

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la placa de circuito con fuerza. Asegúrese de que nada se interponga en el camino ni sujete la placa de circuito.

La placa base, además, puede estar unida con accesorios como pestillos o ganchos, cuidado.

⚠️️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

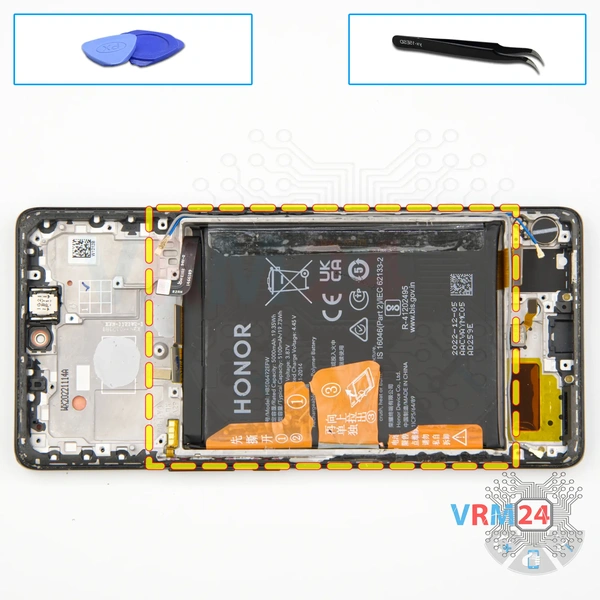

Y ahora tenemos que quitar la batería. Tradicionalmente en Honor tenemos las tres pestañas. Necesitamos leer las pestañas marrones de cuál debemos tirar, y debemos desenvolverlas todas para que no nos impidan desprender la batería y no sujetarla.

Y como nos quedó claro en la descripción, tenemos que tirar de la pestaña con el número 3. Tirar suavemente de ella hacia arriba, despegando la batería. Y con la otra mano sujetamos el marco del expositor por los bordes.

Como podemos ver, la batería también está sujeta a la capa protectora transparente, que protege el cable entre placas y el cable de la pantalla.

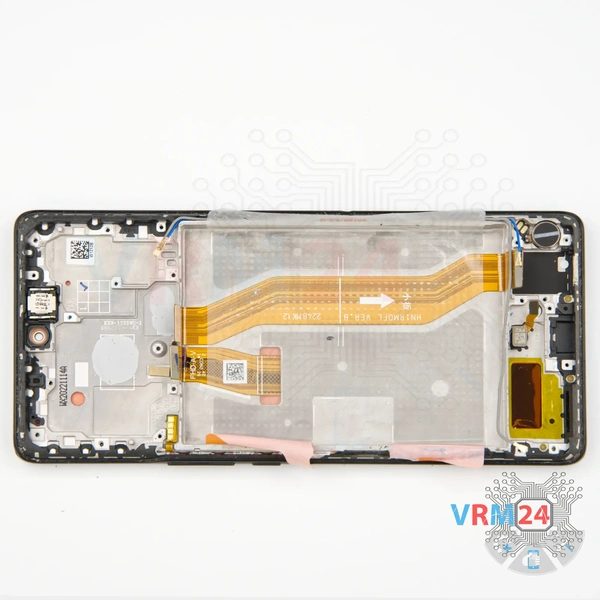

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, el sensor de huellas dactilares, el motor de vibración, el cable interno, los botones laterales y dos cables coaxiales.
