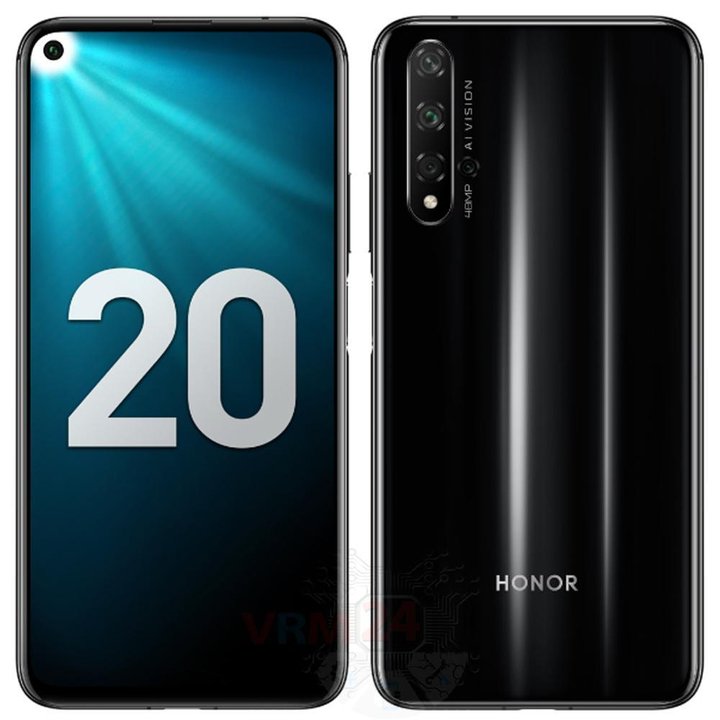

Huawei Honor 20

Dificultad de desmontaje:
Mediano

Duración:
10 min

Herramientas recomendadas

Pistola de aire caliente

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Huawei Honor 20 (Huawei Honor 20 YAL-L21) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Huawei Honor 20, Paso 1/1

Cómo desmontar Huawei Honor 20, Paso 1/2

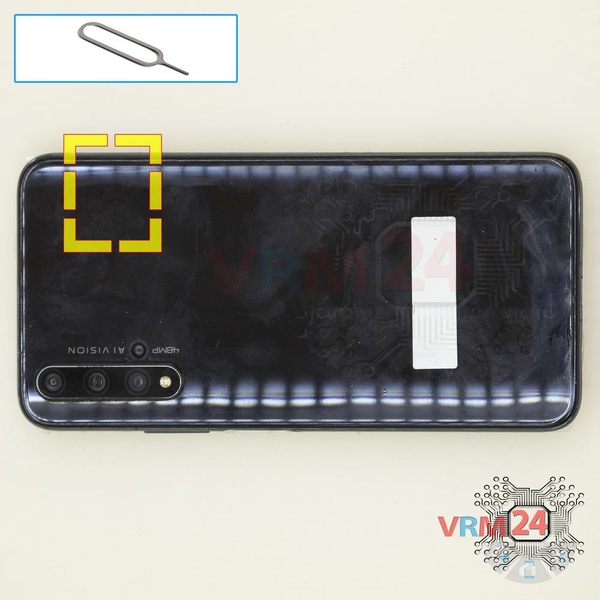

Paso 1.

Con la herramienta clave, abra la bandeja de las tarjetas SIM y Micro SD y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Huawei Honor 20, Paso 2/1

Cómo desmontar Huawei Honor 20, Paso 2/2

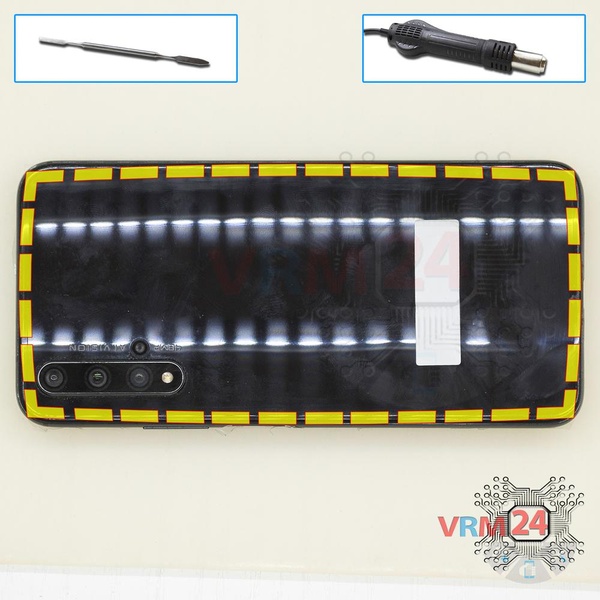

Paso 2.

Abra la tapa trasera.

⚠️ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Cómo desmontar Huawei Honor 20, Paso 3/1

Cómo desmontar Huawei Honor 20, Paso 3/2

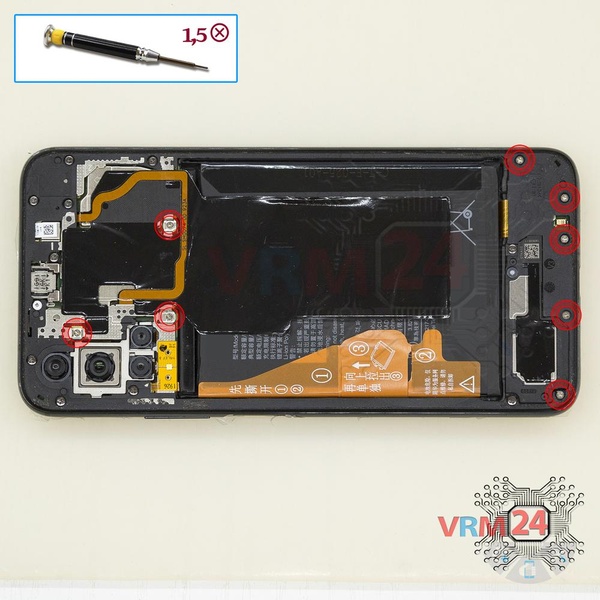

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 8 pernos cortos & nbsp;.

Cómo desmontar Huawei Honor 20, Paso 4/1

Cómo desmontar Huawei Honor 20, Paso 4/2

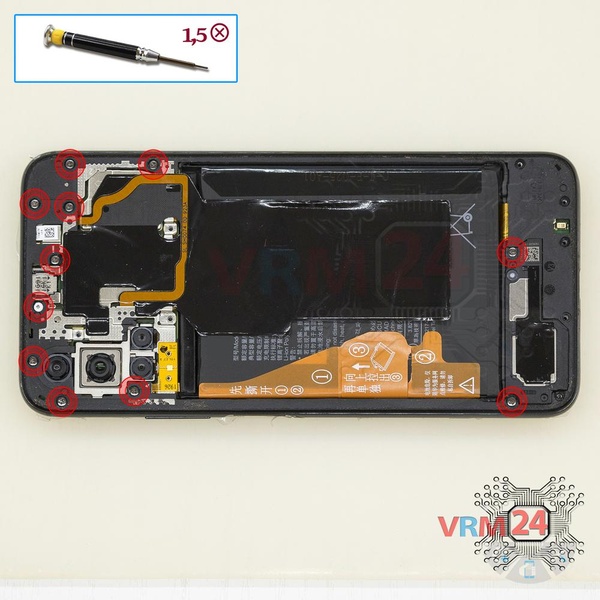

Paso 4.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 11 & nbsp; pernos.

Cómo desmontar Huawei Honor 20, Paso 5/1

Cómo desmontar Huawei Honor 20, Paso 5/2

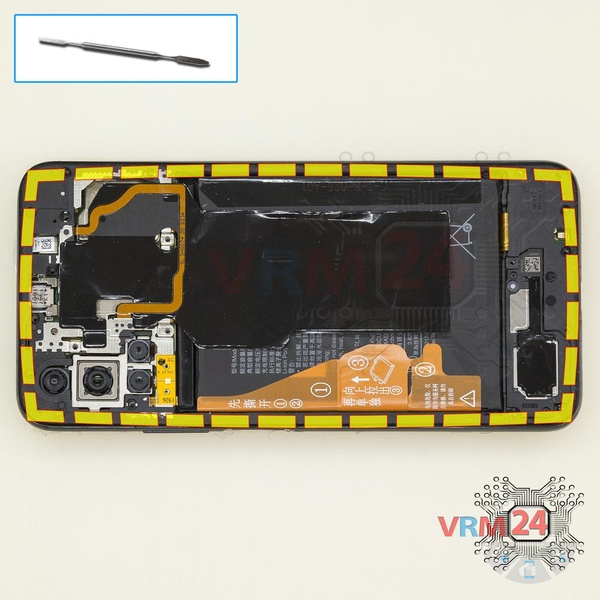

Paso 5.

Haga palanca y retire el marco del medio.

Cómo desmontar Huawei Honor 20, Paso 6/1

Cómo desmontar Huawei Honor 20, Paso 6/2

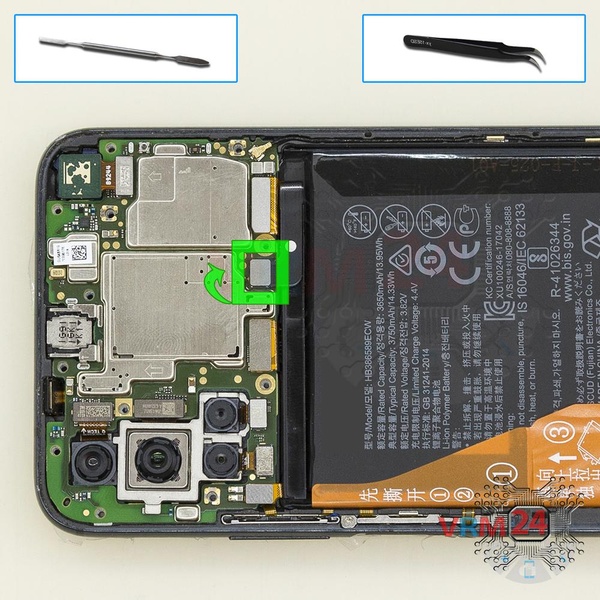

Paso 6.

Desconecte el conector de la batería. El modelo de batería de Huawei Honor 20 & nbsp; es HB386589ECW .

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Huawei Honor 20, Paso 7/1

Cómo desmontar Huawei Honor 20, Paso 7/2

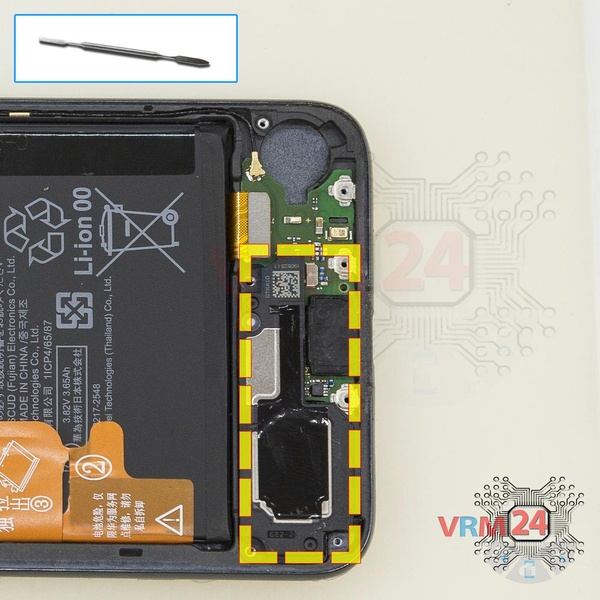

Paso 7.

Haga palanca y retire el conjunto del zumbador (altavoz).

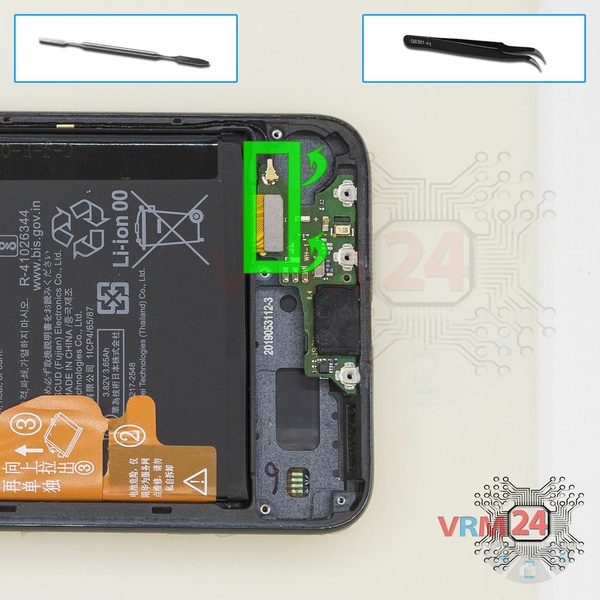

Paso 8.

Desconecte los conectores de la placa secundaria.

Cómo desmontar Huawei Honor 20, Paso 9/1

Cómo desmontar Huawei Honor 20, Paso 9/2

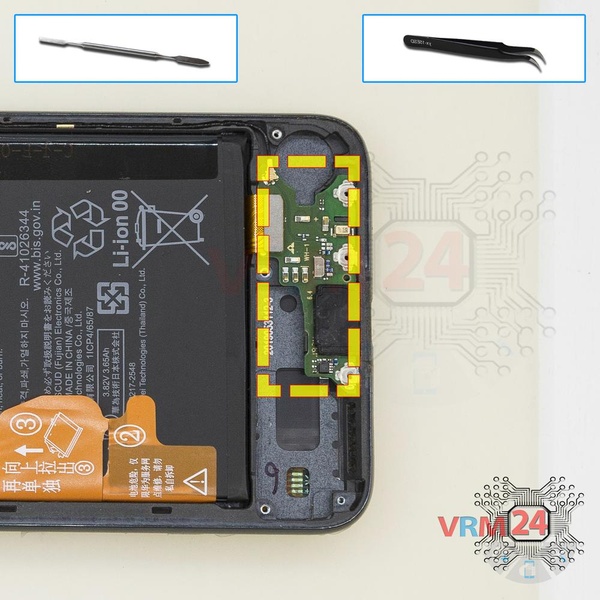

Paso 9.

Retire la placa secundaria, también conocida como placa secundaria.

Cómo desmontar Huawei Honor 20, Paso 10/1

Cómo desmontar Huawei Honor 20, Paso 10/2

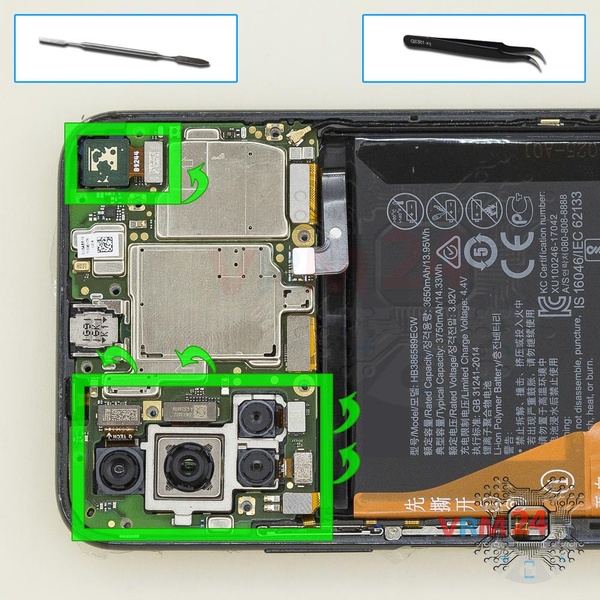

Paso 10.

Desconecte los conectores de la PCB y retire el conjunto de tres & nbsp; cámaras traseras. Además, quita una cámara trasera & nbsp; y una cámara frontal (selfie).

Paso 11.

Desconecte los conectores de la PCB.

Cómo desmontar Huawei Honor 20, Paso 12/1

Cómo desmontar Huawei Honor 20, Paso 12/2

Paso 12.

Retire la PCB.

Cómo desmontar Huawei Honor 20, Paso 13/1

Cómo desmontar Huawei Honor 20, Paso 13/2

Cómo desmontar Huawei Honor 20, Paso 13/3

Paso 13.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Huawei Honor 20 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Huawei #Huawei Honor 20

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 10 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Huawei Honor 20 — Huawei Honor 20 YAL-L21 lanzado para los mercados en diferentes países.
