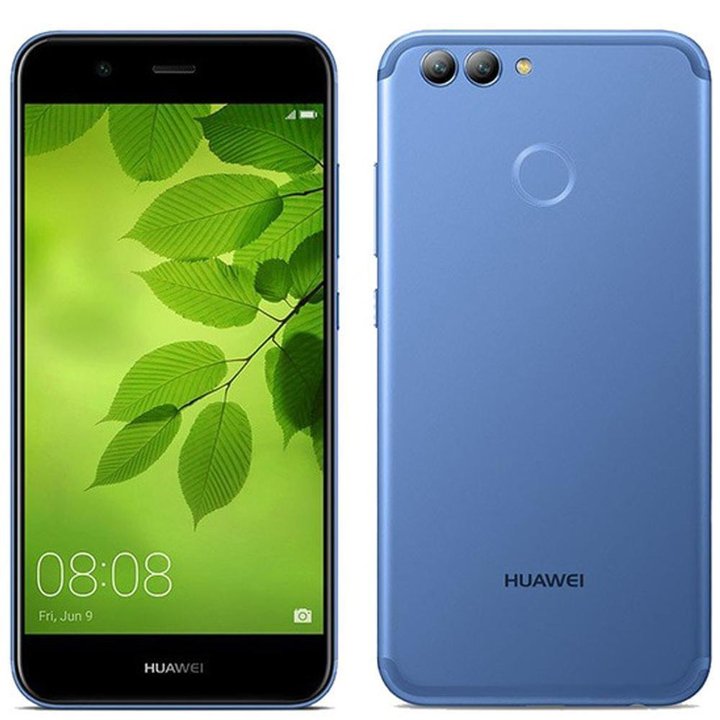

Huawei Nova 2 Plus

Dificultad de desmontaje:
Fácil

Duración:
12 min

Herramientas recomendadas

Pistola de aire caliente

Destornillador torx т2

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Huawei Nova 2 Plus (Huawei Nova 2 Plus BAC-L03 (Europe, Global Single-SIM) BAC-L21 BAC-L23 (Global Dual-SIM) BAC-AL00 (China)) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Huawei Nova 2 Plus, Paso 1/1

Cómo desmontar Huawei Nova 2 Plus, Paso 1/2

Paso 1.

Con la herramienta clave, abra la bandeja de la tarjeta SIM y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Huawei Nova 2 Plus, Paso 2/1

Cómo desmontar Huawei Nova 2 Plus, Paso 2/2

Paso 2.

Con un destornillador (hexagonal T2), desatornille los 2 pernos en el extremo del teléfono.

Paso 3.

Separe el módulo de visualización de la cubierta.

⚠️ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Cómo desmontar Huawei Nova 2 Plus, Paso 4/1

Cómo desmontar Huawei Nova 2 Plus, Paso 4/2

Paso 4.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 1 & nbsp; perno & nbsp; y retire el soporte que sujeta los conectores.

Cómo desmontar Huawei Nova 2 Plus, Paso 5/1

Cómo desmontar Huawei Nova 2 Plus, Paso 5/2

Cómo desmontar Huawei Nova 2 Plus, Paso 5/3

Paso 5.

Desconecte el conector del módulo de visualización y extráigalo.

Cómo desmontar Huawei Nova 2 Plus, Paso 6/1

Cómo desmontar Huawei Nova 2 Plus, Paso 6/2

Paso 6.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 14 & nbsp; pernos.

Cómo desmontar Huawei Nova 2 Plus, Paso 7/1

Cómo desmontar Huawei Nova 2 Plus, Paso 7/2

Paso 7.

Haga palanca y retire el marco del medio.

Cómo desmontar Huawei Nova 2 Plus, Paso 8/1

Cómo desmontar Huawei Nova 2 Plus, Paso 8/2

Cómo desmontar Huawei Nova 2 Plus, Paso 8/3

Paso 8.

Desconecte los conectores y retire el cable entre placas.

Paso 9.

Desconecte los conectores en la PCB inferior.

⚠️ ¡Advertencia!

El conector del cable coaxial se ubica en el interior.

Cómo desmontar Huawei Nova 2 Plus, Paso 10/1

Cómo desmontar Huawei Nova 2 Plus, Paso 10/2

Paso 10.

Retire la PCB inferior.

Cómo desmontar Huawei Nova 2 Plus, Paso 11/1

Cómo desmontar Huawei Nova 2 Plus, Paso 11/2

Paso 11.

Hacer palanca & amp; y retire la toma de auriculares.

Cómo desmontar Huawei Nova 2 Plus, Paso 12/1

Cómo desmontar Huawei Nova 2 Plus, Paso 12/2

Paso 12.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Huawei Nova 2 Plus, Paso 13/1

Cómo desmontar Huawei Nova 2 Plus, Paso 13/2

Paso 13.

Desconecte los conectores de la PCB.

Cómo desmontar Huawei Nova 2 Plus, Paso 14/1

Cómo desmontar Huawei Nova 2 Plus, Paso 14/2

Paso 14.

Retire la PCB.

Cómo desmontar Huawei Nova 2 Plus, Paso 15/1

Cómo desmontar Huawei Nova 2 Plus, Paso 15/2

Paso 15.

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).

Cómo desmontar Huawei Nova 2 Plus, Paso 16/1

Cómo desmontar Huawei Nova 2 Plus, Paso 16/2

Cómo desmontar Huawei Nova 2 Plus, Paso 16/3

Paso 16.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Huawei Nova 2 Plus en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Huawei #Huawei Nova 2 Plus

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 12 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Huawei Nova 2 Plus — Huawei Nova 2 Plus BAC-L03 (Europe, Global Single-SIM) BAC-L21 BAC-L23 (Global Dual-SIM) BAC-AL00 (China) lanzado para los mercados en diferentes países.
