Dificultad de desmontaje:
Fácil
Duración:
16 min

Herramientas recomendadas

Desmontaje/Reparar del dispositivo móvil Huawei Honor 9A (Huawei Honor 9A MOA-LX9N) con la descripción de cada paso y el conjunto de herramientas requerido.


Especialista en creación, distribución y gestión de contenidos.


Cómo desmontar Huawei Honor 9A, Paso 1/1 Cómo desmontar Huawei Honor 9A, Paso 1/2

Paso 1. Antes del desmontaje

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.


Cómo desmontar Huawei Honor 9A, Paso 2/1 Cómo desmontar Huawei Honor 9A, Paso 2/2 Cómo desmontar Huawei Honor 9A, Paso 2/3

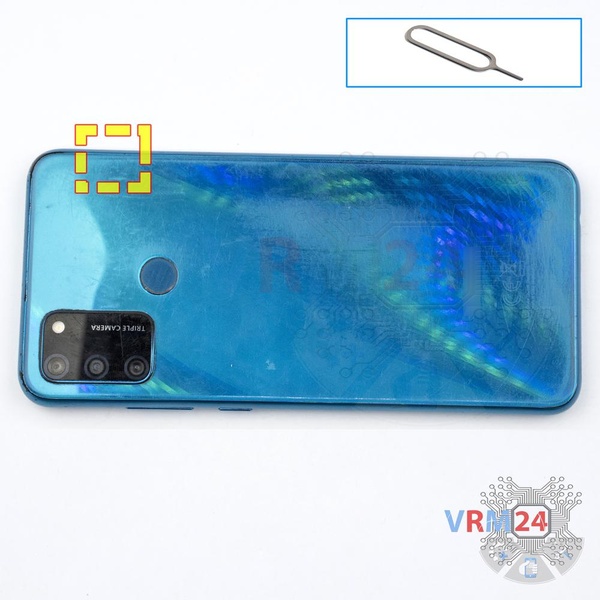

Paso 2. Retire la bandeja

Utilice la herramienta Clave (también conocida como Aguja) o un clip. Empuje la punta hasta el fondo en el orificio hasta que la bandeja se expulse y luego extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado. Puede romper el mecanismo de expulsión de la bandeja.


Cómo desmontar Huawei Honor 9A, Paso 3/1 Cómo desmontar Huawei Honor 9A, Paso 3/2 Cómo desmontar Huawei Honor 9A, Paso 3/3 Cómo desmontar Huawei Honor 9A, Paso 3/4

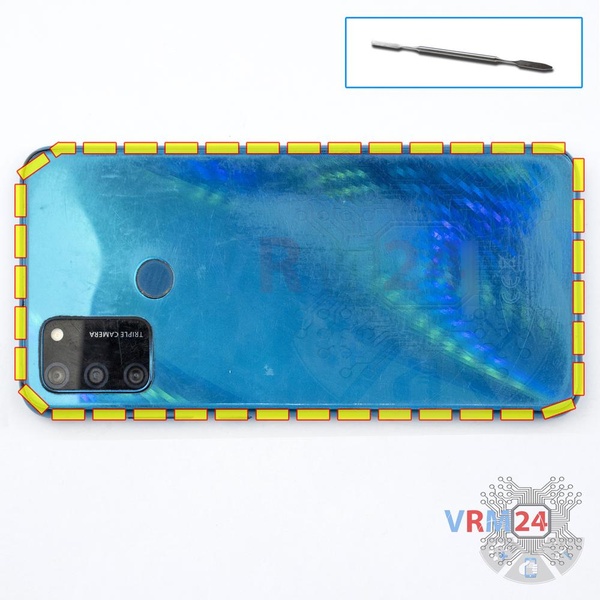

Paso 3. Abra la tapa trasera

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ Preste atención al cable del sensor de huellas dactilares conectado a la cubierta posterior desde el interior.


Cómo desmontar Huawei Honor 9A, Paso 4/1 Cómo desmontar Huawei Honor 9A, Paso 4/2 Cómo desmontar Huawei Honor 9A, Paso 4/3 Cómo desmontar Huawei Honor 9A, Paso 4/4

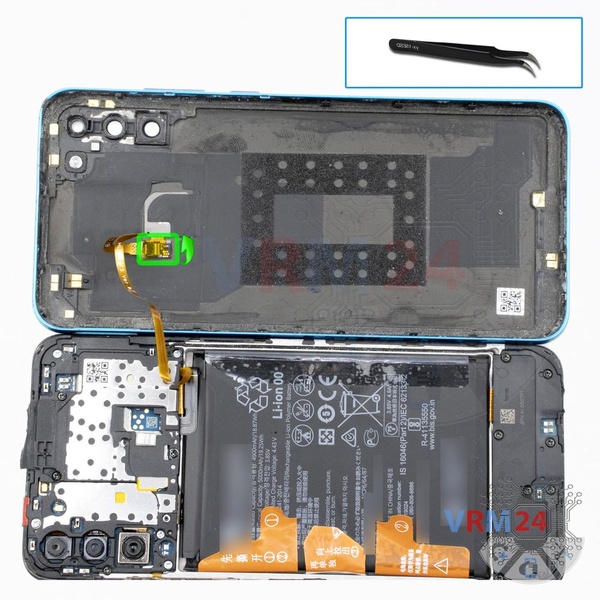

Paso 4. Desconecte el conector

Levante el conector del sensor de huellas digitales y retire la cubierta trasera.


Cómo desmontar Huawei Honor 9A, Paso 5/1 Cómo desmontar Huawei Honor 9A, Paso 5/2

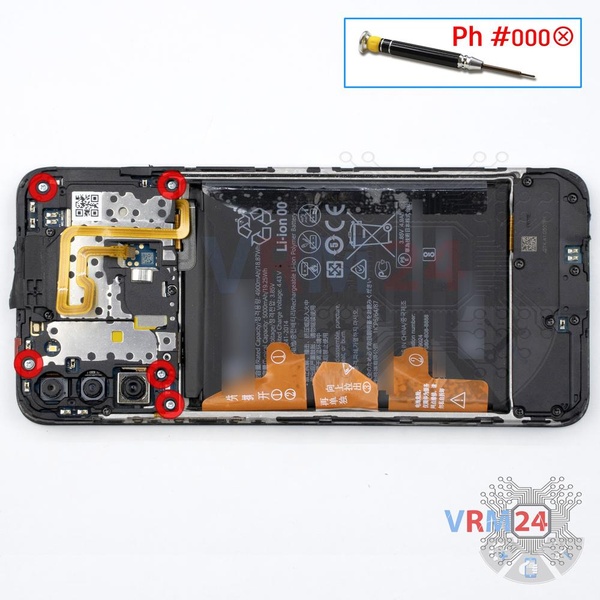

Paso 5. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 5 tornillos largos.


Cómo desmontar Huawei Honor 9A, Paso 6/1 Cómo desmontar Huawei Honor 9A, Paso 6/2 Cómo desmontar Huawei Honor 9A, Paso 6/3

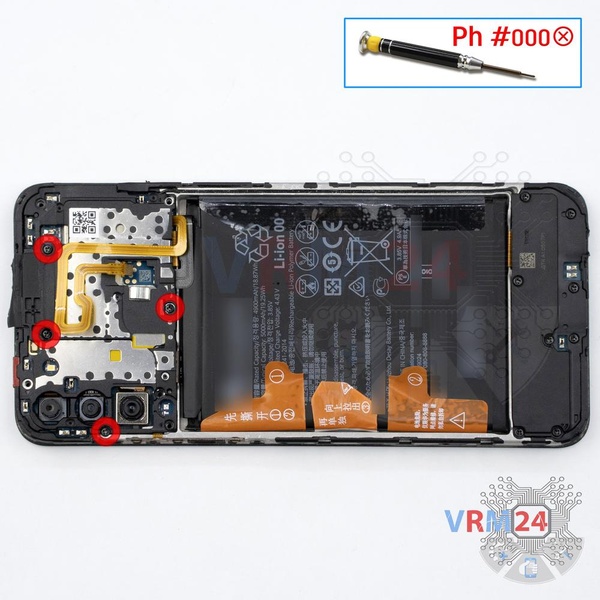

Paso 6. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille los cuatro tornillos cortos.

ℹ️️ Asegúrese de anotar la ubicación de los tornillos antes de desmontarlos. Al ensamblar el dispositivo, atornillar el tornillo en el lugar incorrecto puede dañar el dispositivo o su parte. Para evitar daños, los tornillos retirados y las piezas individuales (como juntas o soportes) deben colocarse en el orden apropiado, o los tornillos y sus orificios en el teléfono deben marcarse con marcadores de colores.


Cómo desmontar Huawei Honor 9A, Paso 7/1 Cómo desmontar Huawei Honor 9A, Paso 7/2 Cómo desmontar Huawei Honor 9A, Paso 7/3

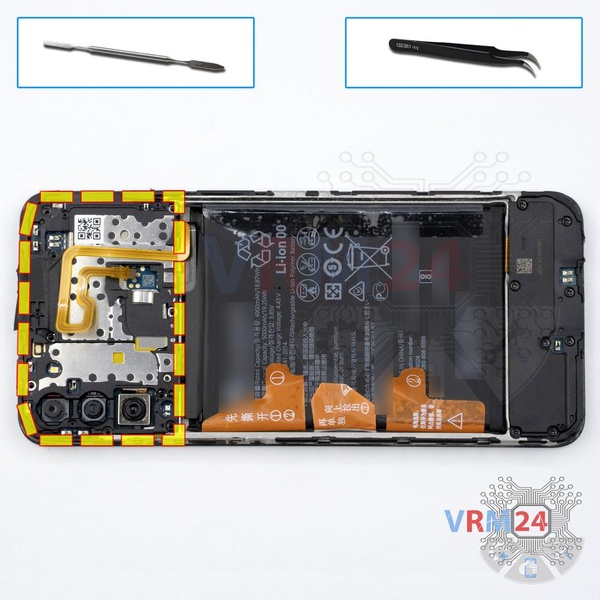

Paso 7. Abrir la tapa

Retire la tapa con antenas que protegen la placa de circuito impreso (PCB). Trate de levantar las cubiertas por los bordes y no empuje nada entre ellas para no tocar accidentalmente o cortocircuitar nada en la PCB.


Cómo desmontar Huawei Honor 9A, Paso 8/1 Cómo desmontar Huawei Honor 9A, Paso 8/2

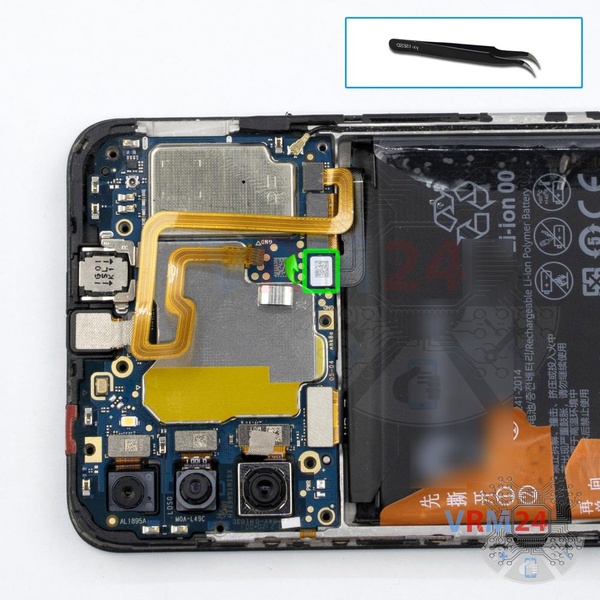

Paso 8. Desconecte el conector de la batería

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo Huawei Honor 9A MOA-LX9N tiene una batería HB526489EEW con capacidad de 5000 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.


Cómo desmontar Huawei Honor 9A, Paso 9/1 Cómo desmontar Huawei Honor 9A, Paso 9/2 Cómo desmontar Huawei Honor 9A, Paso 9/3

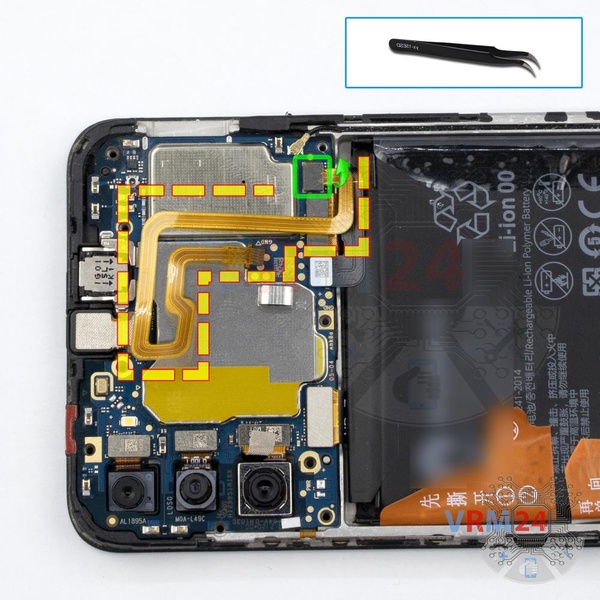

Paso 9. Desconecte el conector

Levante el conector y retire el cable del sensor de huellas dactilares.


Cómo desmontar Huawei Honor 9A, Paso 10/1 Cómo desmontar Huawei Honor 9A, Paso 10/2 Cómo desmontar Huawei Honor 9A, Paso 10/3

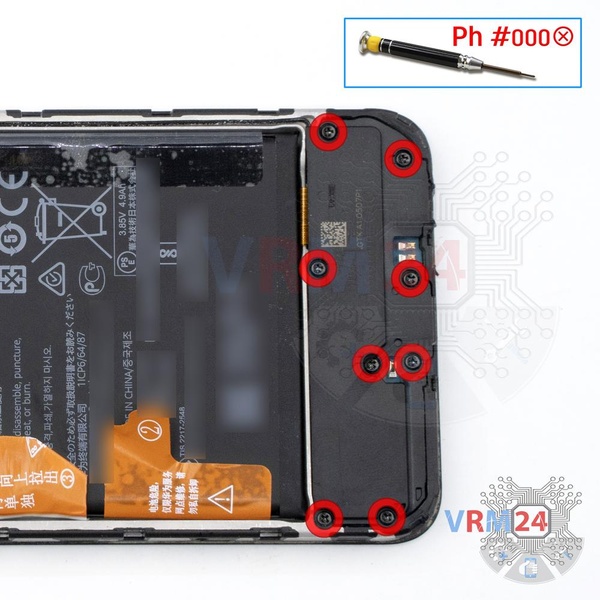

Paso 10. Desenrosque los tornillos

Con un destornillador (Phillips 1,5 mm PH000), desatornille 8 tornillos.


Cómo desmontar Huawei Honor 9A, Paso 11/1 Cómo desmontar Huawei Honor 9A, Paso 11/2 Cómo desmontar Huawei Honor 9A, Paso 11/3

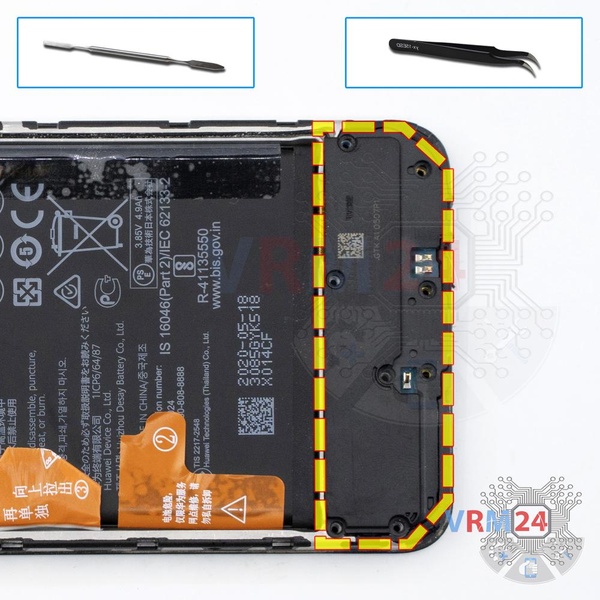

Paso 11. Retire el altavoz

Retire el conjunto de altavoz con antenas.


Cómo desmontar Huawei Honor 9A, Paso 12/1 Cómo desmontar Huawei Honor 9A, Paso 12/2

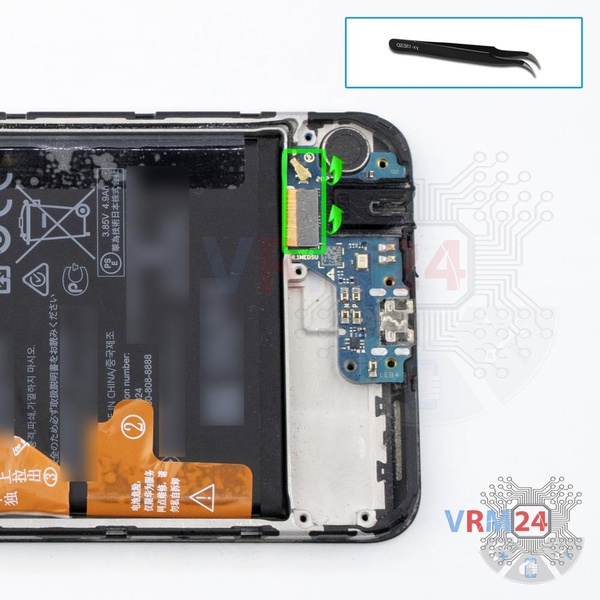

Paso 12. Desconecte los conectores

Desconecte el conector del cable coaxial, los cables a la placa base, en la placa hija.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad o el cable se cae por el extremo (terminal).


Cómo desmontar Huawei Honor 9A, Paso 13/1 Cómo desmontar Huawei Honor 9A, Paso 13/2 Cómo desmontar Huawei Honor 9A, Paso 13/3

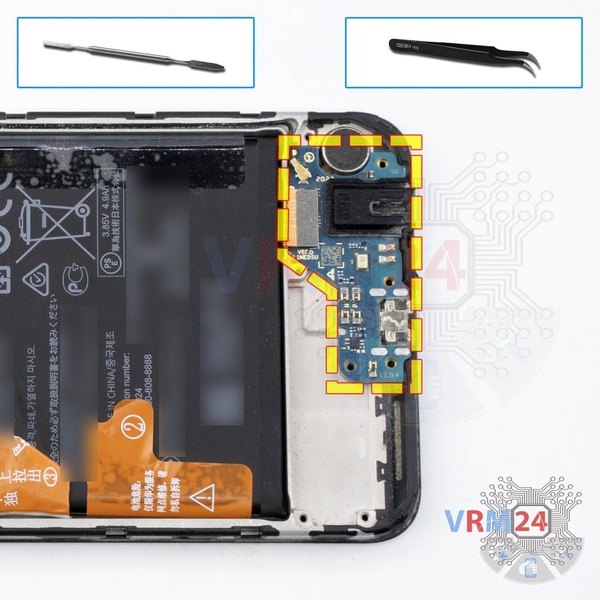

Paso 13. Retire la placa secundaria

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

ℹ️️ La placa contiene un puerto de carga (Micro USB), micrófono, conector para auriculares, contactos de resorte para el altavoz, motor de vibración y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.


Cómo desmontar Huawei Honor 9A, Paso 14/1 Cómo desmontar Huawei Honor 9A, Paso 14/2 Cómo desmontar Huawei Honor 9A, Paso 14/3 Cómo desmontar Huawei Honor 9A, Paso 14/4

Paso 14. Retirar la batería

Retire con cuidado la batería. ⚠️ La batería está pegada desde el interior, así que hágalo con cuidado.


Cómo desmontar Huawei Honor 9A, Paso 15/1 Cómo desmontar Huawei Honor 9A, Paso 15/2 Cómo desmontar Huawei Honor 9A, Paso 15/3 Cómo desmontar Huawei Honor 9A, Paso 15/4 Cómo desmontar Huawei Honor 9A, Paso 15/5

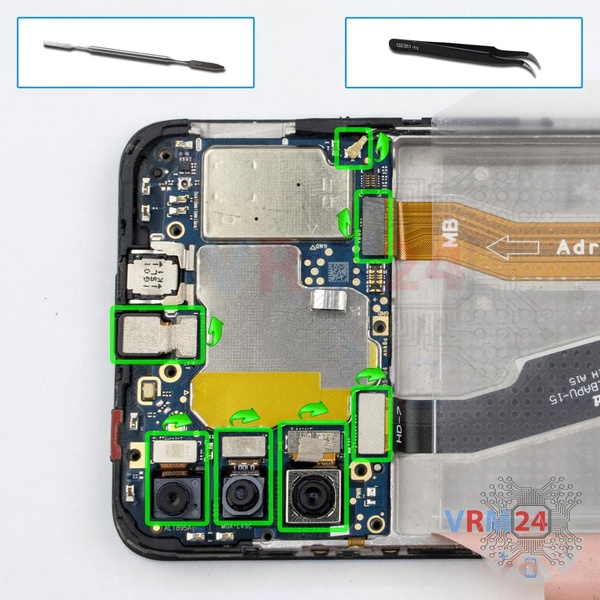

Paso 15. Desconecte los conectores

Levante los conectores del cable del módulo de pantalla, el cable entre placas y el cable coaxial. Además, desconecte y retire tres cámaras traseras y una cámara frontal (selfie).


Cómo desmontar Huawei Honor 9A, Paso 16/1 Cómo desmontar Huawei Honor 9A, Paso 16/2 Cómo desmontar Huawei Honor 9A, Paso 16/3

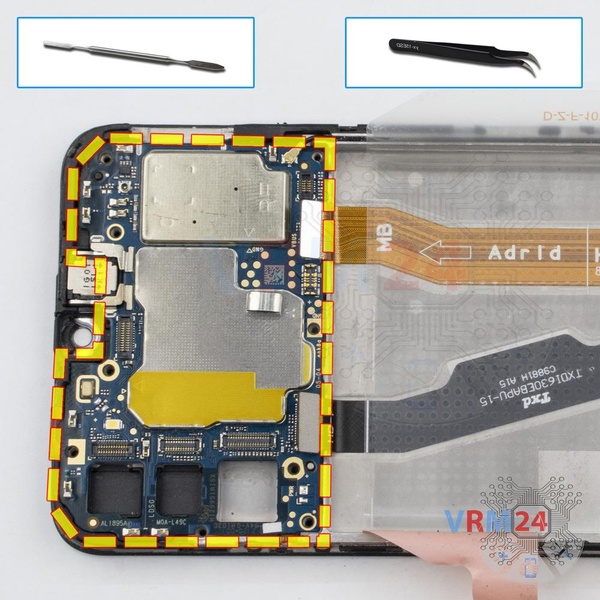

Paso 16. Retire la placa base

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.


Cómo desmontar Huawei Honor 9A, Paso 17/1 Cómo desmontar Huawei Honor 9A, Paso 17/2 Cómo desmontar Huawei Honor 9A, Paso 17/3

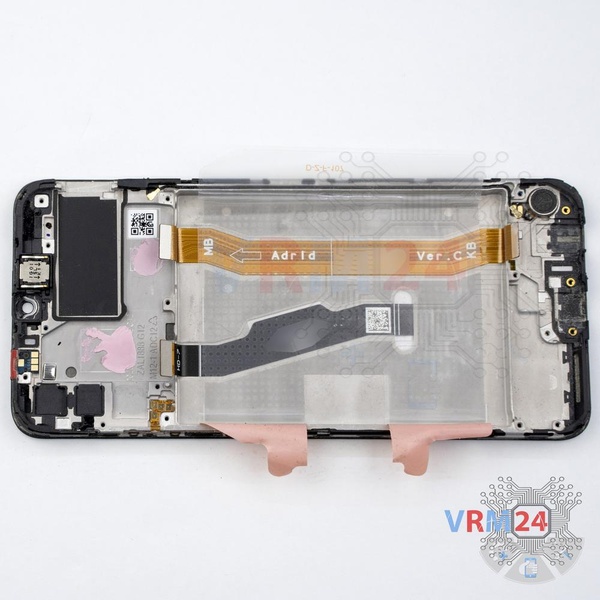

Paso 17. En el marco de la pantalla quedó

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, los cables y el motor de vibración.

Instrucciones detalladas de desmontaje de Huawei Honor 9A en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.


Disassembling\Repairing tiene fácil complejidad y toma 16 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Huawei Honor 9A — Huawei Honor 9A MOA-LX9N lanzado para los mercados en diferentes países.
