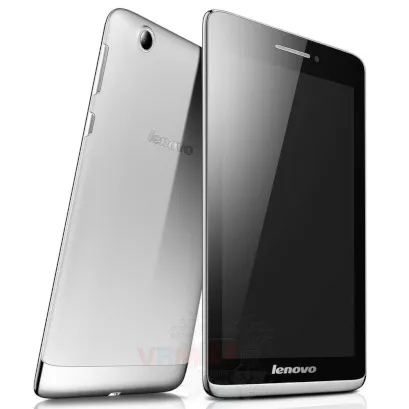

Lenovo S5000 IdeaTab

Dificultad de desmontaje:
Fácil

Duración:
12 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Lenovo S5000 IdeaTab (Lenovo IdeaTab S5000-h) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Paso 1.

Con la herramienta clave, abra la bandeja de la tarjeta SIM y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Lenovo S5000 IdeaTab, Paso 2/1

Cómo desmontar Lenovo S5000 IdeaTab, Paso 2/2

Paso 2.

Abra la cubierta trasera.

Cómo desmontar Lenovo S5000 IdeaTab, Paso 3/1

Cómo desmontar Lenovo S5000 IdeaTab, Paso 3/2

Paso 3.

Quita las teclas de los botones de volumen y encendido.

Cómo desmontar Lenovo S5000 IdeaTab, Paso 4/1

Cómo desmontar Lenovo S5000 IdeaTab, Paso 4/2

Paso 4.

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 2 pernos que sujetan el conector de la batería.

Cómo desmontar Lenovo S5000 IdeaTab, Paso 5/1

Cómo desmontar Lenovo S5000 IdeaTab, Paso 5/2

Cómo desmontar Lenovo S5000 IdeaTab, Paso 5/3

Paso 5.

Desconecte el conector de la PCB y retire la batería.

Cómo desmontar Lenovo S5000 IdeaTab, Paso 6/1

Cómo desmontar Lenovo S5000 IdeaTab, Paso 6/2

Paso 6.

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 2 tornillos que sujetan la placa con soporte SIM, desconecte el cable y retírelo.

Cómo desmontar Lenovo S5000 IdeaTab, Paso 7/1

Cómo desmontar Lenovo S5000 IdeaTab, Paso 7/2

Paso 7.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 1 perno y retire el conjunto & nbsp; del zumbador (altavoz).

Cómo desmontar Lenovo S5000 IdeaTab, Paso 8/1

Cómo desmontar Lenovo S5000 IdeaTab, Paso 8/2

Paso 8.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 9 & nbsp; pernos.

Cómo desmontar Lenovo S5000 IdeaTab, Paso 9/1

Cómo desmontar Lenovo S5000 IdeaTab, Paso 9/2

Paso 9.

Haga palanca y retire el marco del medio.

Cómo desmontar Lenovo S5000 IdeaTab, Paso 10/1

Cómo desmontar Lenovo S5000 IdeaTab, Paso 10/2

Paso 10.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 tornillos que sujetan la tapa con antenas.

Cómo desmontar Lenovo S5000 IdeaTab, Paso 11/1

Cómo desmontar Lenovo S5000 IdeaTab, Paso 11/2

Paso 11.

Retire la tapa con antenas.

Cómo desmontar Lenovo S5000 IdeaTab, Paso 12/1

Cómo desmontar Lenovo S5000 IdeaTab, Paso 12/2

Cómo desmontar Lenovo S5000 IdeaTab, Paso 12/3

Paso 12.

Desconecte los conectores de la PCB y haga palanca & amp; retire los cables coaxiales.

Cómo desmontar Lenovo S5000 IdeaTab, Paso 13/1

Cómo desmontar Lenovo S5000 IdeaTab, Paso 13/2

Cómo desmontar Lenovo S5000 IdeaTab, Paso 13/3

Cómo desmontar Lenovo S5000 IdeaTab, Paso 13/4

Paso 13.

Desconecte el conector & nbsp; en la PCB inferior, & nbsp; levante el motor de vibración y retire la placa.

Cómo desmontar Lenovo S5000 IdeaTab, Paso 14/1

Cómo desmontar Lenovo S5000 IdeaTab, Paso 14/2

Cómo desmontar Lenovo S5000 IdeaTab, Paso 14/3

Paso 14.

Desconecte los conectores de la placa de circuito impreso y haga palanca en el & nbsp; power & amp; botones de volumen cable flexible.

Cómo desmontar Lenovo S5000 IdeaTab, Paso 15/1

Cómo desmontar Lenovo S5000 IdeaTab, Paso 15/2

Paso 15.

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).

Cómo desmontar Lenovo S5000 IdeaTab, Paso 16/1

Cómo desmontar Lenovo S5000 IdeaTab, Paso 16/2

Paso 16.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB.

Cómo desmontar Lenovo S5000 IdeaTab, Paso 17/1

Cómo desmontar Lenovo S5000 IdeaTab, Paso 17/2

Paso 17.

Retire la PCB.

Cómo desmontar Lenovo S5000 IdeaTab, Paso 18/1

Cómo desmontar Lenovo S5000 IdeaTab, Paso 18/2

Cómo desmontar Lenovo S5000 IdeaTab, Paso 18/3

Paso 18.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Lenovo S5000 IdeaTab en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Lenovo #Lenovo S5000 IdeaTab

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 12 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Lenovo S5000 IdeaTab — Lenovo IdeaTab S5000-h lanzado para los mercados en diferentes países.
