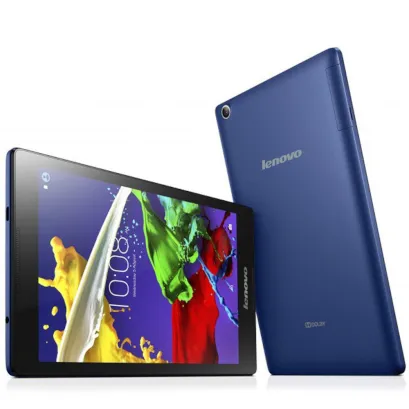

Lenovo Tab 2 A8-50

Dificultad de desmontaje:
Fácil

Duración:
13 min

Herramientas recomendadas

Soldador

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Lenovo Tab 2 A8-50 (Lenovo Tab 2 A8-50F \ Lenovo Tab 2 A8-50LC) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 1/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 1/2

Cómo desmontar Lenovo Tab 2 A8-50, Paso 1/3

Paso 1.

Abra la SIM & amp; Tapa de las tarjetas MMC y con un destornillador (Phillips 1,5 mm PH000) desatornille 1 perno & nbsp; y retire la bandeja de las tarjetas SIM.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 2/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 2/2

Paso 2.

Abra la cubierta trasera.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 3/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 3/2

Cómo desmontar Lenovo Tab 2 A8-50, Paso 3/3

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 & nbsp; pernos y retire el soporte que sujeta los conectores.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 4/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 4/2

Cómo desmontar Lenovo Tab 2 A8-50, Paso 4/3

Paso 4.

Desconecte el conector de la PCB y retire la batería.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 5/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 5/2

Paso 5.

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 6/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 6/2

Cómo desmontar Lenovo Tab 2 A8-50, Paso 6/3

Paso 6.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 & nbsp; pernos y retire las cubiertas.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 7/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 7/2

Cómo desmontar Lenovo Tab 2 A8-50, Paso 7/3

Paso 7.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 & nbsp; pernos y retire la tapa.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 8/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 8/2

Cómo desmontar Lenovo Tab 2 A8-50, Paso 8/3

Paso 8.

Desconecte el conector & nbsp; de la pantalla táctil.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 9/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 9/2

Paso 9.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 pernos en la PCB.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 10/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 10/2

Paso 10.

Desconecte los conectores, utilizando un soldador desolde los contactos del motor de vibración, altavoz (zumbador) y micrófono.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 11/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 11/2

Paso 11.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 4 & nbsp; tornillos en la parte inferior.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 12/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 12/2

Cómo desmontar Lenovo Tab 2 A8-50, Paso 12/3

Paso 12.

Desconecte el conector del cable coaxial y retire el zumbador (altavoz), micrófono, conjunto del motor de vibración.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 13/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 13/2

Paso 13.

Hacer palanca & amp; quitar & nbsp; el motor de vibración.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 14/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 14/2

Paso 14.

Hacer palanca & amp; quitar el micrófono.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 15/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 15/2

Paso 15.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille los 2 pernos que sujetan el conjunto del altavoz.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 16/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 16/2

Paso 16.

Con un soldador, desolde los contactos del altavoz y retire el conjunto del altavoz.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 17/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 17/2

Paso 17.

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

Cómo desmontar Lenovo Tab 2 A8-50, Paso 18/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 18/2

Cómo desmontar Lenovo Tab 2 A8-50, Paso 18/3

Paso 18.

Retire la PCB.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 19/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 19/2

Paso 19.

Usando un soldador, desolde el power & amp; botones de volumen contactos de cable flexible.

Cómo desmontar Lenovo Tab 2 A8-50, Paso 20/1

Cómo desmontar Lenovo Tab 2 A8-50, Paso 20/2

Cómo desmontar Lenovo Tab 2 A8-50, Paso 20/3

Paso 20.

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Lenovo Tab 2 A8-50 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Lenovo #Lenovo Tab 2 A8-50

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 13 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Lenovo Tab 2 A8-50 — Lenovo Tab 2 A8-50F \ Lenovo Tab 2 A8-50LC lanzado para los mercados en diferentes países.
