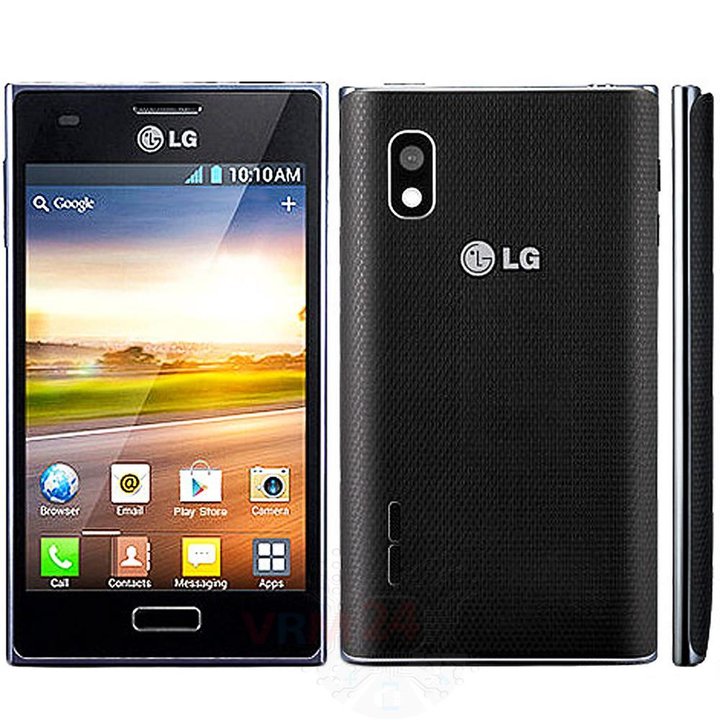

LG Optimus L5 E610

Dificultad de desmontaje:
Fácil

Duración:
8 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil LG Optimus L5 E610 (LG Optimus L5 Dual E612) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar LG Optimus L5 E610, Paso 1/1

Cómo desmontar LG Optimus L5 E610, Paso 1/2

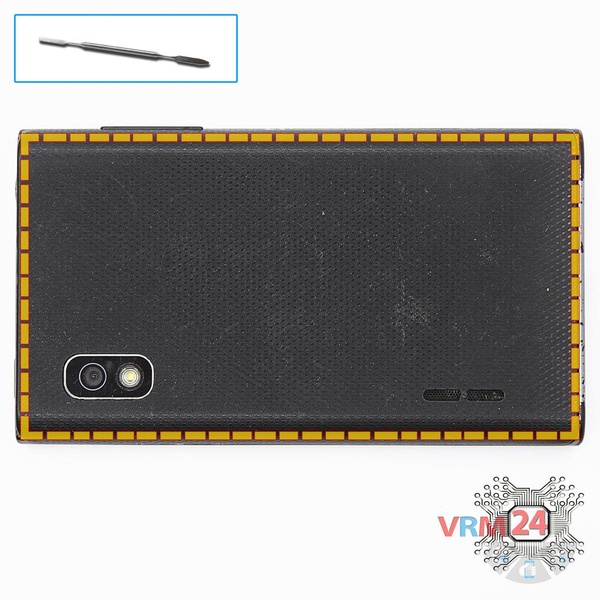

Paso 1.

Abra la cubierta trasera.

Cómo desmontar LG Optimus L5 E610, Paso 2/1

Cómo desmontar LG Optimus L5 E610, Paso 2/2

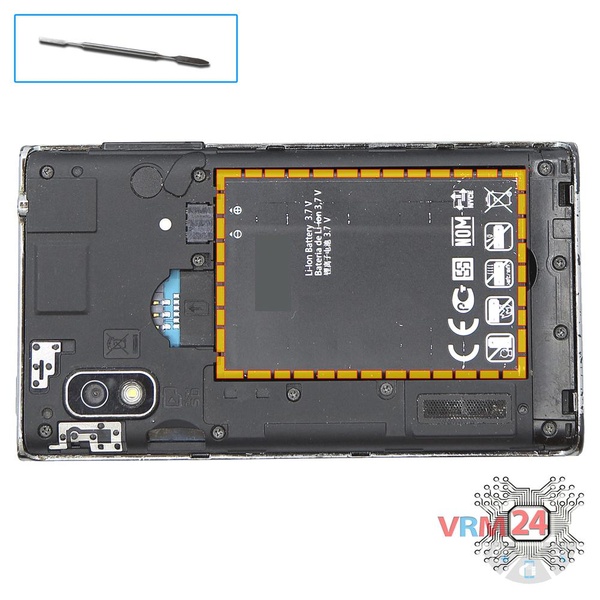

Paso 2.

Levante y retire la batería.

Cómo desmontar LG Optimus L5 E610, Paso 3/1

Cómo desmontar LG Optimus L5 E610, Paso 3/2

Paso 3.

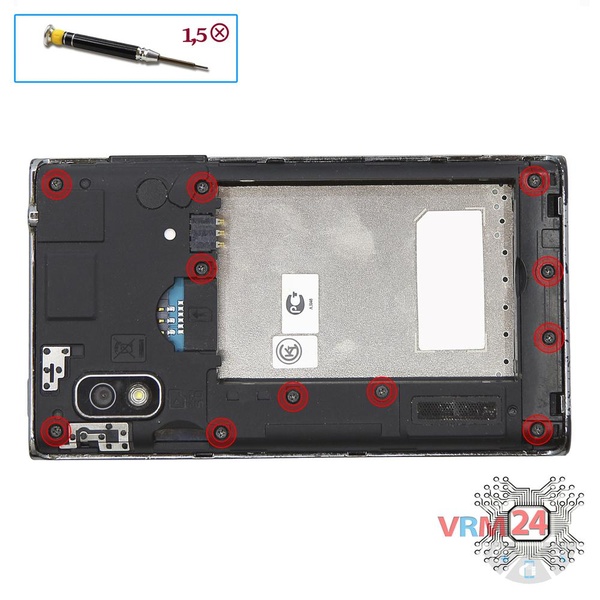

Con un destornillador (Phillips 1,5 mm PH000), desatornille 11 & nbsp; pernos en el marco del teléfono.

Cómo desmontar LG Optimus L5 E610, Paso 4/1

Cómo desmontar LG Optimus L5 E610, Paso 4/2

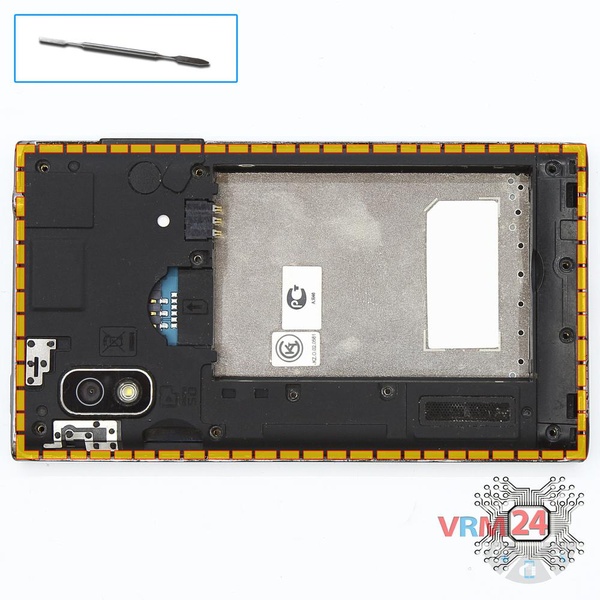

Paso 4.

Haga palanca y retire el marco del medio.

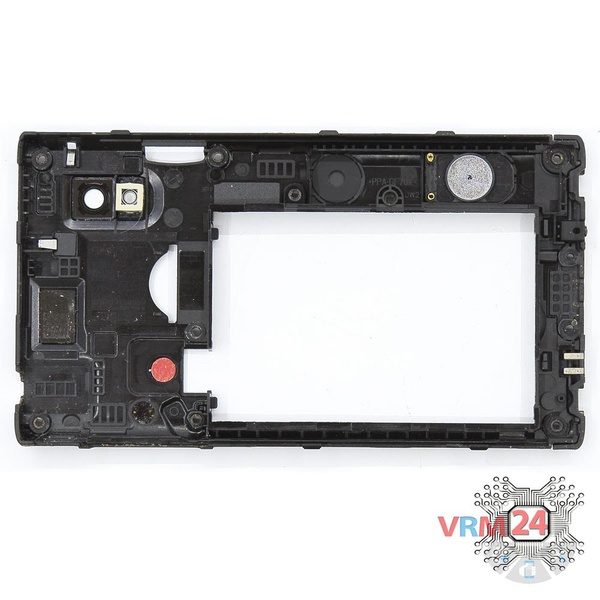

Paso 5.

El marco del medio.

Cómo desmontar LG Optimus L5 E610, Paso 6/1

Cómo desmontar LG Optimus L5 E610, Paso 6/2

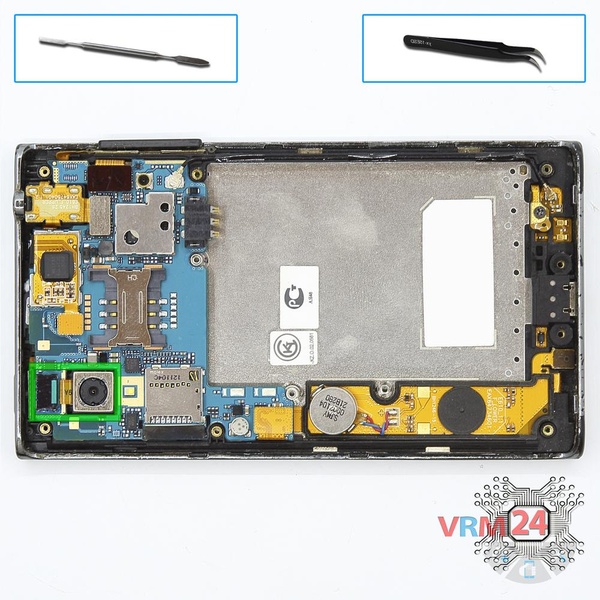

Paso 6.

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar LG Optimus L5 E610, Paso 7/1

Cómo desmontar LG Optimus L5 E610, Paso 7/2

Cómo desmontar LG Optimus L5 E610, Paso 7/3

Paso 7.

Desconecte los conectores de la PCB.

Cómo desmontar LG Optimus L5 E610, Paso 8/1

Cómo desmontar LG Optimus L5 E610, Paso 8/2

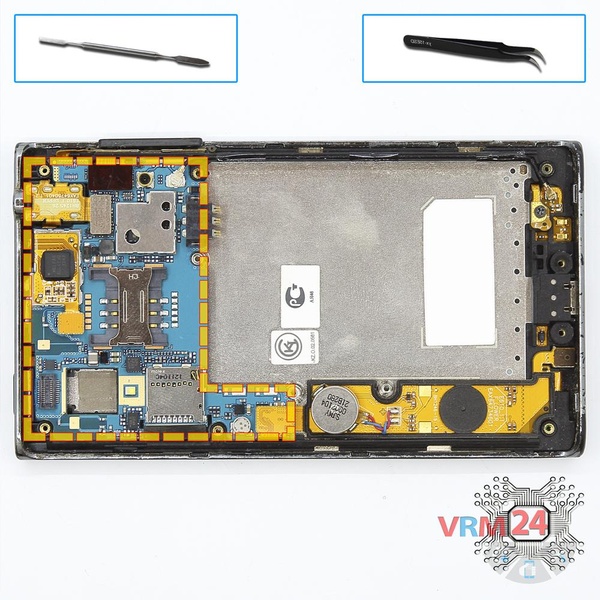

Paso 8.

Retire la PCB.

Cómo desmontar LG Optimus L5 E610, Paso 9/1

Cómo desmontar LG Optimus L5 E610, Paso 9/2

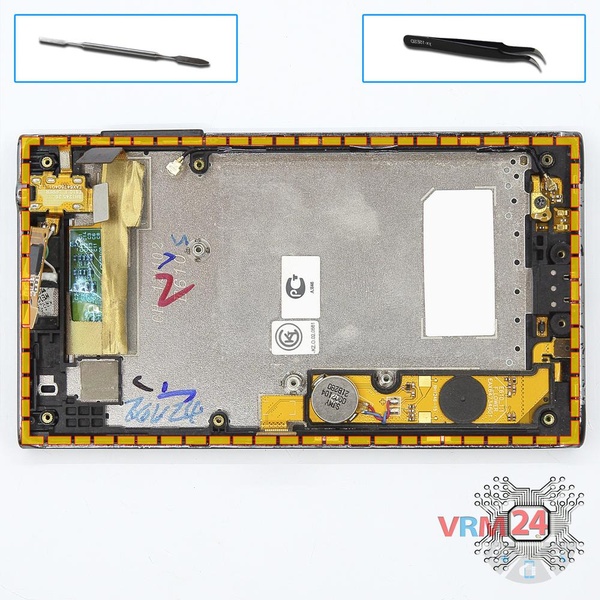

Paso 9.

Separe el marco y el módulo de visualización.

Cómo desmontar LG Optimus L5 E610, Paso 10/1

Cómo desmontar LG Optimus L5 E610, Paso 10/2

Paso 10.

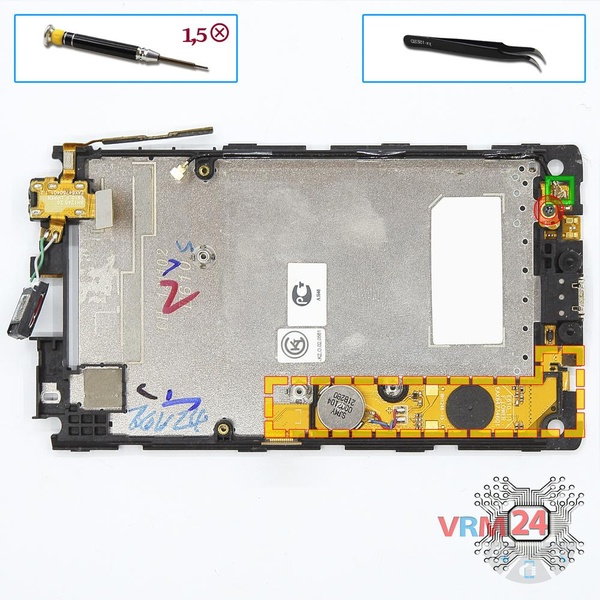

Desconecte el conector del cable coaxial y con un destornillador (Phillips 1,5 mm PH000) desatornille 1 perno que fija el cable en la parte superior. También dé la vuelta a la pieza con un motor de vibración.

Cómo desmontar LG Optimus L5 E610, Paso 11/1

Cómo desmontar LG Optimus L5 E610, Paso 11/2

Paso 11.

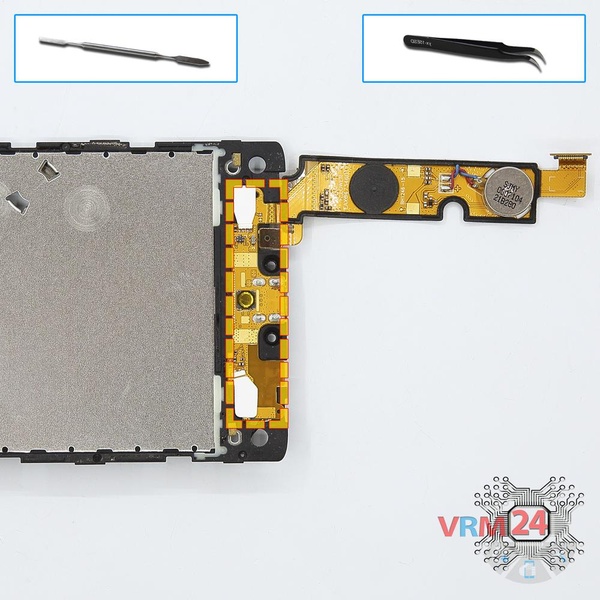

Hacer palanca & amp; retire el cable plano con un motor de vibración, micrófono, puerto de carga y botones.

Instrucciones detalladas de desmontaje de LG Optimus L5 E610 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #LG #LG Optimus L5 E610

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 8 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos LG Optimus L5 E610 — LG Optimus L5 Dual E612 lanzado para los mercados en diferentes países.
