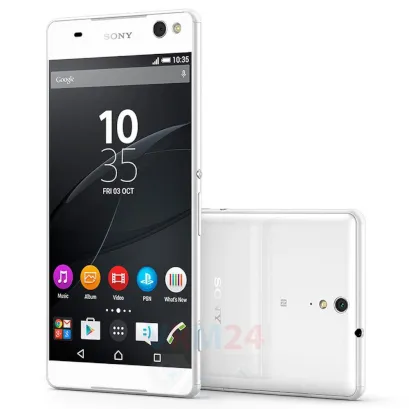

Sony Xperia C5 Ultra

Dificultad de desmontaje:
Mediano

Duración:
8 min

Herramientas recomendadas

Pistola de aire caliente

Destornillador torx т4

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Sony Xperia C5 Ultra (Sony Xperia C5 Ultra E5533 E5553) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Sony Xperia C5 Ultra, Paso 1/1

Cómo desmontar Sony Xperia C5 Ultra, Paso 1/2

Paso 1.

Con las pinzas, abra la bandeja de las tarjetas SIM y extráigala.

Cómo desmontar Sony Xperia C5 Ultra, Paso 2/1

Cómo desmontar Sony Xperia C5 Ultra, Paso 2/2

Paso 2.

Abra la tapa trasera.

⚠️ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Paso 3.

Desconecte el conector de la batería.

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Sony Xperia C5 Ultra, Paso 4/1

Cómo desmontar Sony Xperia C5 Ultra, Paso 4/2

Paso 4.

Con un destornillador (hexagonal T4), desatornille 18 pernos en el marco del teléfono.

Cómo desmontar Sony Xperia C5 Ultra, Paso 5/1

Cómo desmontar Sony Xperia C5 Ultra, Paso 5/2

Paso 5.

Haga palanca y retire el marco del medio.

Cómo desmontar Sony Xperia C5 Ultra, Paso 6/1

Cómo desmontar Sony Xperia C5 Ultra, Paso 6/2

Paso 6.

Con un destornillador (hexagonal T4), desatornille 1 & nbsp; perno & nbsp; en la PCB.

Cómo desmontar Sony Xperia C5 Ultra, Paso 7/1

Cómo desmontar Sony Xperia C5 Ultra, Paso 7/2

Paso 7.

Retire la & nbsp; barra \ cubierta & nbsp; en ángulo.

Cómo desmontar Sony Xperia C5 Ultra, Paso 8/1

Cómo desmontar Sony Xperia C5 Ultra, Paso 8/2

Cómo desmontar Sony Xperia C5 Ultra, Paso 8/3

Paso 8.

Desconecte el conector & nbsp; en PCB.

Cómo desmontar Sony Xperia C5 Ultra, Paso 9/1

Cómo desmontar Sony Xperia C5 Ultra, Paso 9/2

Paso 9.

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

Cómo desmontar Sony Xperia C5 Ultra, Paso 10/1

Cómo desmontar Sony Xperia C5 Ultra, Paso 10/2

Paso 10.

Levante el conector del motor de vibración.

Cómo desmontar Sony Xperia C5 Ultra, Paso 11/1

Cómo desmontar Sony Xperia C5 Ultra, Paso 11/2

Paso 11.

Retire la PCB.

Cómo desmontar Sony Xperia C5 Ultra, Paso 12/1

Cómo desmontar Sony Xperia C5 Ultra, Paso 12/2

Paso 12.

Haga palanca y retire el zumbador (altavoz) y el motor de vibración.

Cómo desmontar Sony Xperia C5 Ultra, Paso 13/1

Cómo desmontar Sony Xperia C5 Ultra, Paso 13/2

Paso 13.

Haga palanca y quítese el auricular (altavoz).

Cómo desmontar Sony Xperia C5 Ultra, Paso 14/1

Cómo desmontar Sony Xperia C5 Ultra, Paso 14/2

Cómo desmontar Sony Xperia C5 Ultra, Paso 14/3

Paso 14.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Sony Xperia C5 Ultra en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Sony #Sony Xperia C5 Ultra

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 8 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Sony Xperia C5 Ultra — Sony Xperia C5 Ultra E5533 E5553 lanzado para los mercados en diferentes países.
