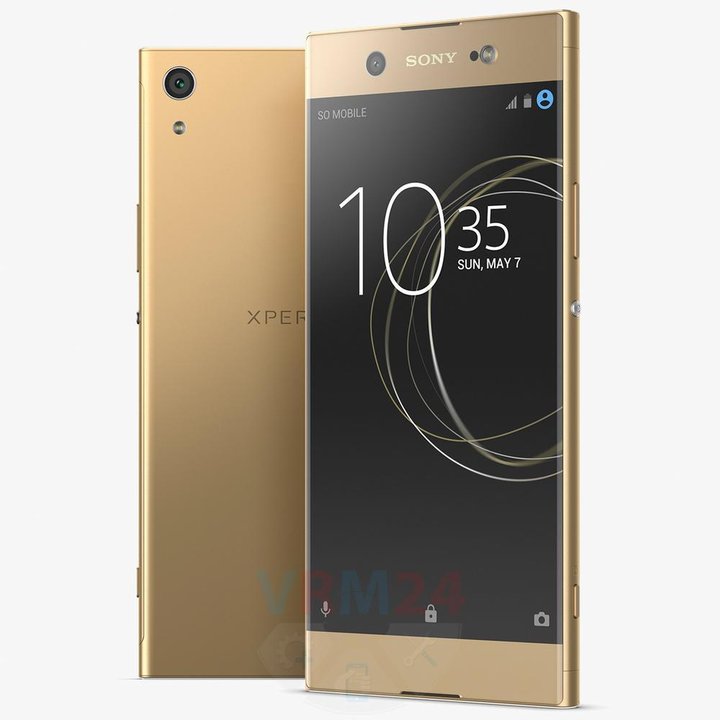

Sony Xperia XA1 Ultra
Sony Xperia XA1 Ultra
Dificultad de desmontaje:
Fácil
Duración:
12 min

Herramientas recomendadas

Destornillador Torx Т5 Destornillador torx т5
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Sony Xperia XA1 Ultra (Sony Xperia XA1 Ultra G3221 G3212) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Sony Xperia XA1 Ultra, Paso 1/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 1/2

Paso 1.

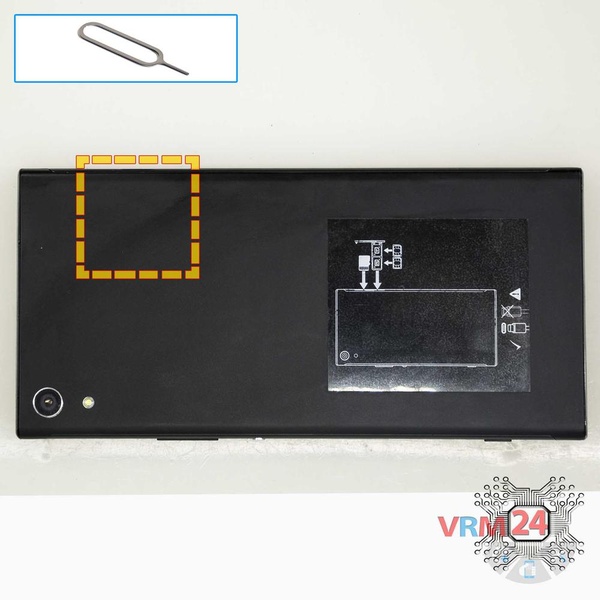

Con la herramienta clave, abra la bandeja de las tarjetas SIM y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Sony Xperia XA1 Ultra, Paso 2/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 2/2

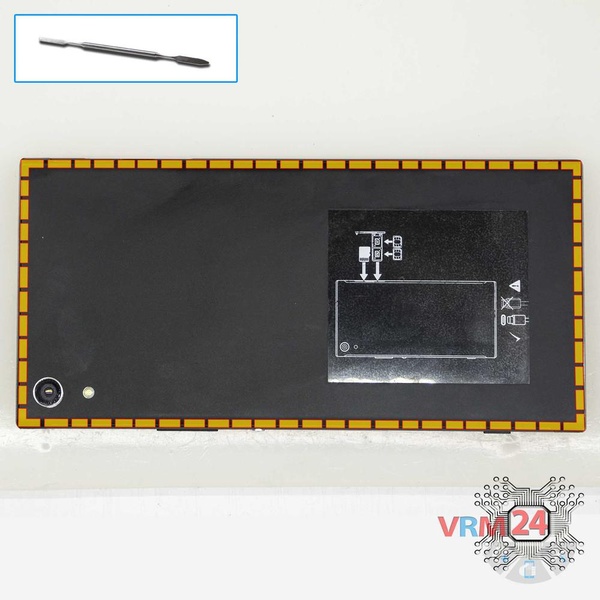

Paso 2.

Abra la tapa trasera.

Cómo desmontar Sony Xperia XA1 Ultra, Paso 3/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 3/2

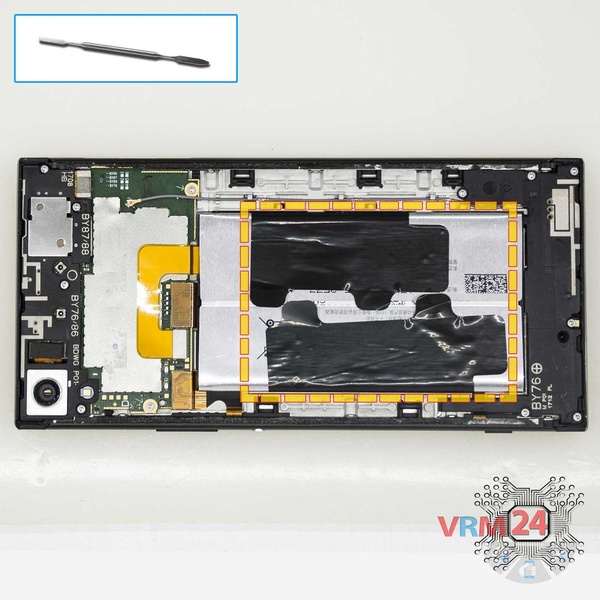

Paso 3.

Despegue & nbsp; las etiquetas de la batería.

Cómo desmontar Sony Xperia XA1 Ultra, Paso 4/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 4/2 Cómo desmontar Sony Xperia XA1 Ultra, Paso 4/3

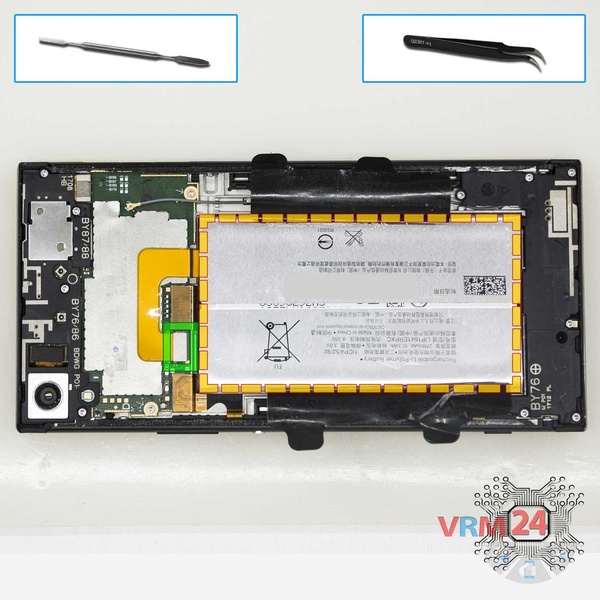

Paso 4.

Desconecte el conector de la PCB y retire la batería.

Cómo desmontar Sony Xperia XA1 Ultra, Paso 5/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 5/2

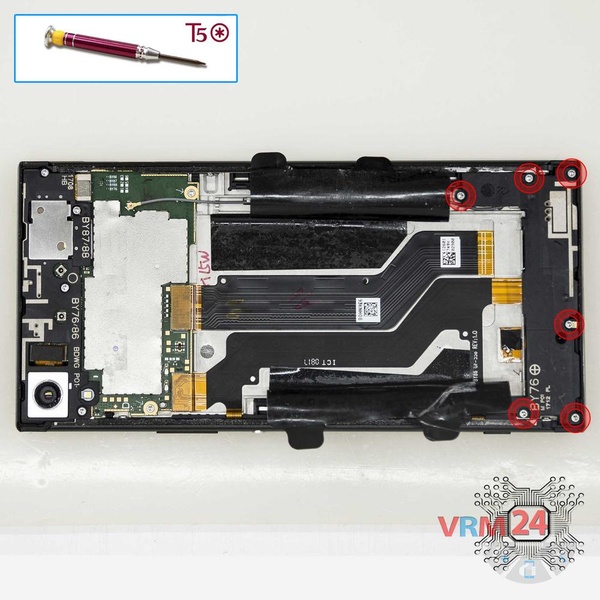

Paso 5.

Con un destornillador (hexagonal T5), desatornille 6 & nbsp; pernos.

Cómo desmontar Sony Xperia XA1 Ultra, Paso 6/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 6/2

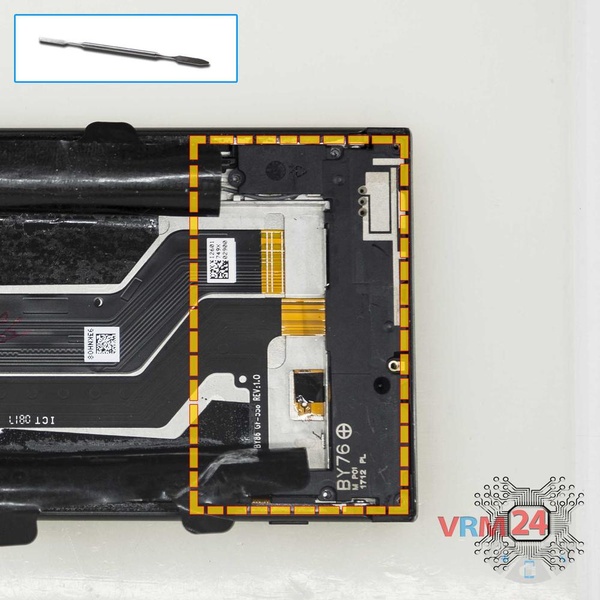

Paso 6.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Sony Xperia XA1 Ultra, Paso 7/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 7/2 Cómo desmontar Sony Xperia XA1 Ultra, Paso 7/3

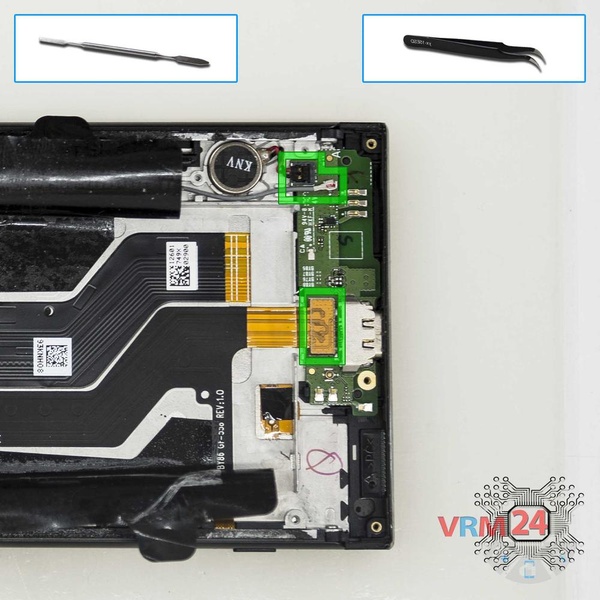

Paso 7.

Desconecte los conectores en la PCB inferior.

Cómo desmontar Sony Xperia XA1 Ultra, Paso 8/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 8/2

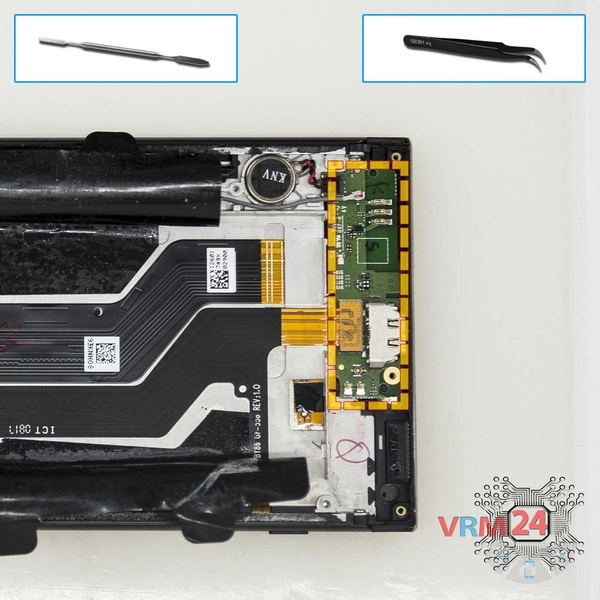

Paso 8.

Retire la PCB inferior.

Cómo desmontar Sony Xperia XA1 Ultra, Paso 9/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 9/2

Paso 9.

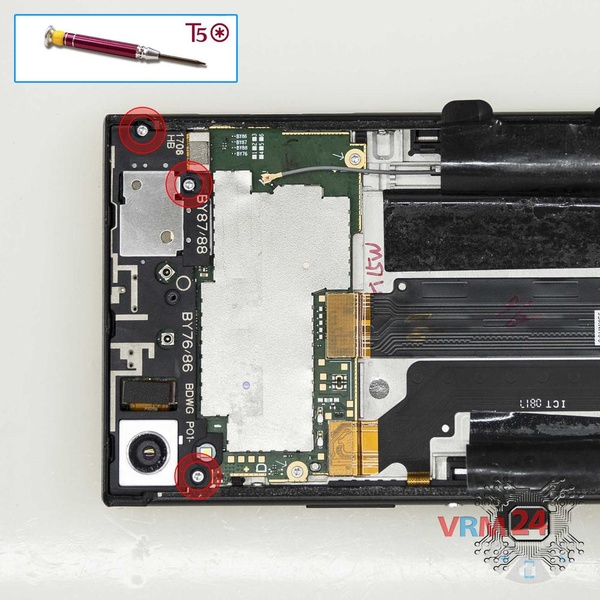

Con un destornillador (hexagonal T5), desatornille 3 & nbsp; pernos.

Cómo desmontar Sony Xperia XA1 Ultra, Paso 10/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 10/2

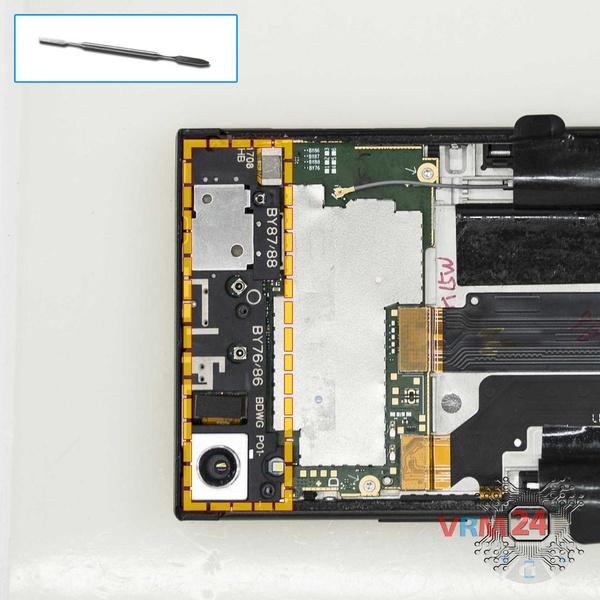

Paso 10.

Retire la cubierta superior.

Cómo desmontar Sony Xperia XA1 Ultra, Paso 11/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 11/2

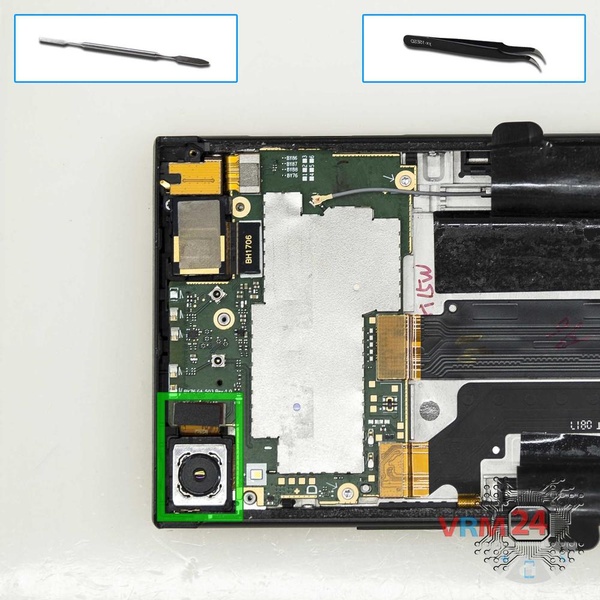

Paso 11.

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar Sony Xperia XA1 Ultra, Paso 12/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 12/2

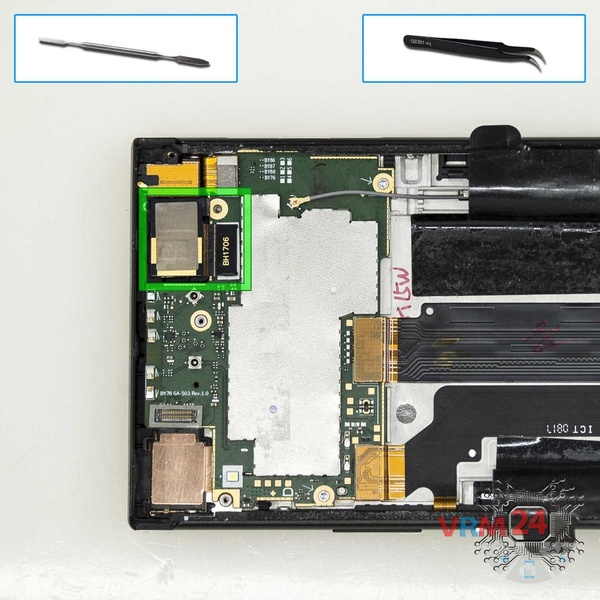

Paso 12.

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

Cómo desmontar Sony Xperia XA1 Ultra, Paso 13/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 13/2

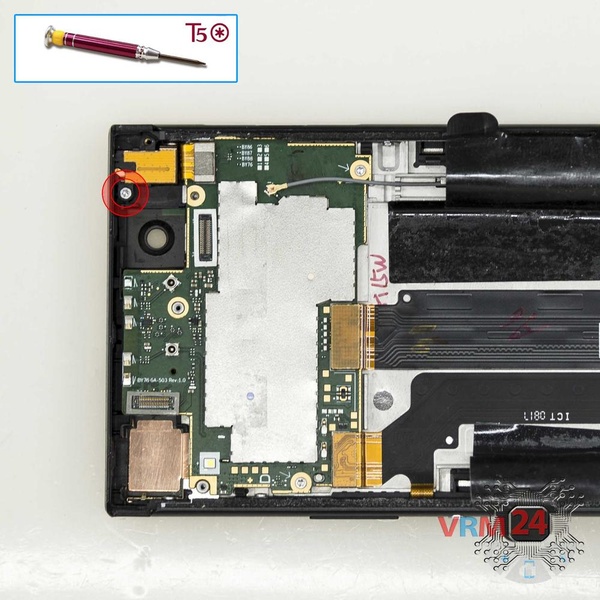

Paso 13.

Con un destornillador (hexagonal T5), desatornille 1 & nbsp; perno que sujeta el conector / enchufe para auriculares.

Cómo desmontar Sony Xperia XA1 Ultra, Paso 14/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 14/2 Cómo desmontar Sony Xperia XA1 Ultra, Paso 14/3

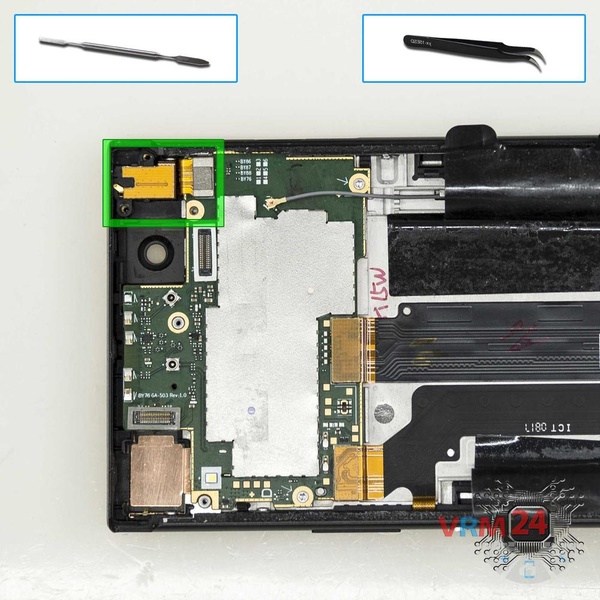

Paso 14.

Haga palanca en el conector de la placa de circuito impreso y retire el conector / toma de auriculares.

Cómo desmontar Sony Xperia XA1 Ultra, Paso 15/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 15/2

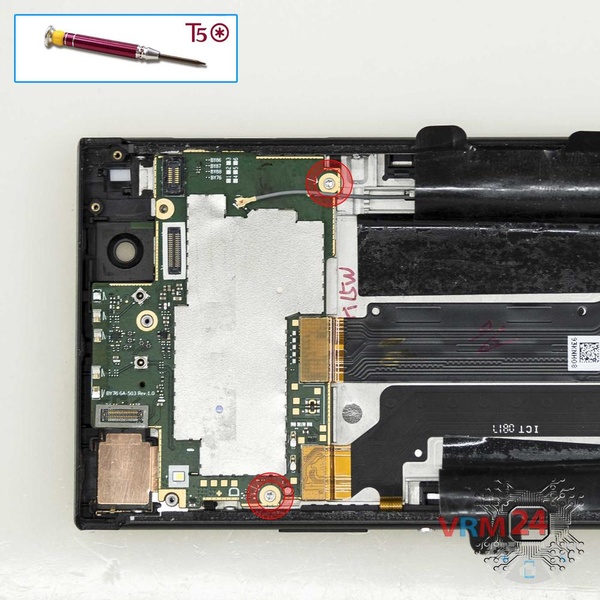

Paso 15.

Con un destornillador (hexagonal T5), desatornille 2 & nbsp; pernos en la PCB.

Cómo desmontar Sony Xperia XA1 Ultra, Paso 16/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 16/2 Cómo desmontar Sony Xperia XA1 Ultra, Paso 16/3

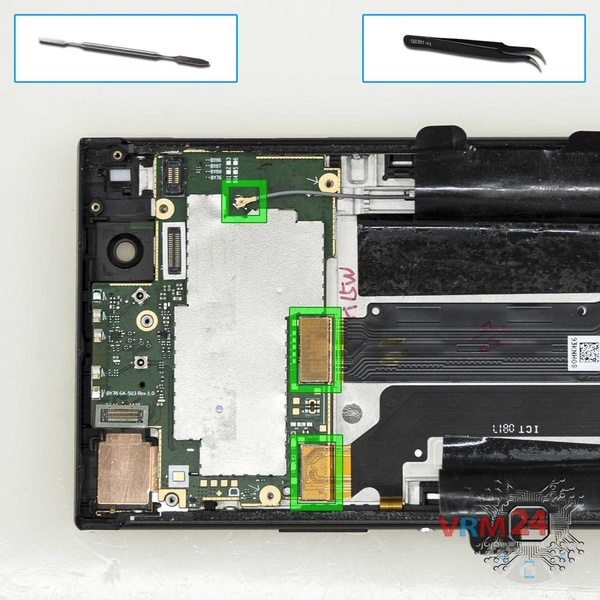

Paso 16.

Desconecte los conectores de la PCB.

Cómo desmontar Sony Xperia XA1 Ultra, Paso 17/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 17/2

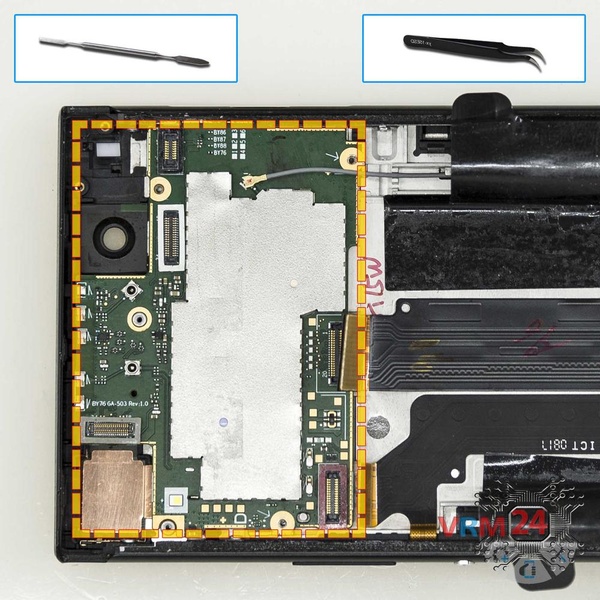

Paso 17.

Retire la PCB.

Cómo desmontar Sony Xperia XA1 Ultra, Paso 18/1 Cómo desmontar Sony Xperia XA1 Ultra, Paso 18/2 Cómo desmontar Sony Xperia XA1 Ultra, Paso 18/3

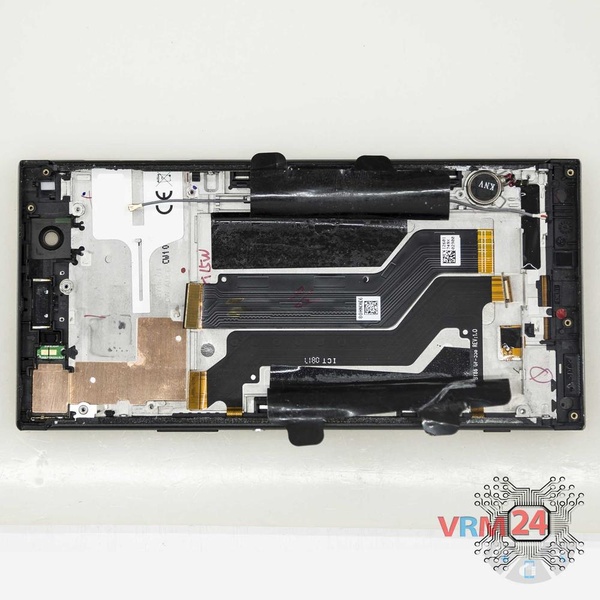

Paso 18.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Sony Xperia XA1 Ultra en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Sony #Sony Xperia XA1 Ultra
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 12 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Sony Xperia XA1 Ultra — Sony Xperia XA1 Ultra G3221 G3212 lanzado para los mercados en diferentes países.
