Desmontaje/Reparar del dispositivo móvil Sony Xperia Z3 Plus (Sony Xperia Z3 Plus (Z4) E6553, E6533) con la descripción de cada paso y el conjunto de herramientas requerido.

Recomendamos usar un dispositivo de calentamiento especial, como una máquina separadora, una pistola de aire caliente o una estera de calentamiento. Simplificará el proceso. Puedes usar un secador de pelo casero, pero tendrás que hacer una boquilla a mano o tener una adecuada en el kit para calentar suavemente y concentrar el flujo de calor en el lugar adecuado.

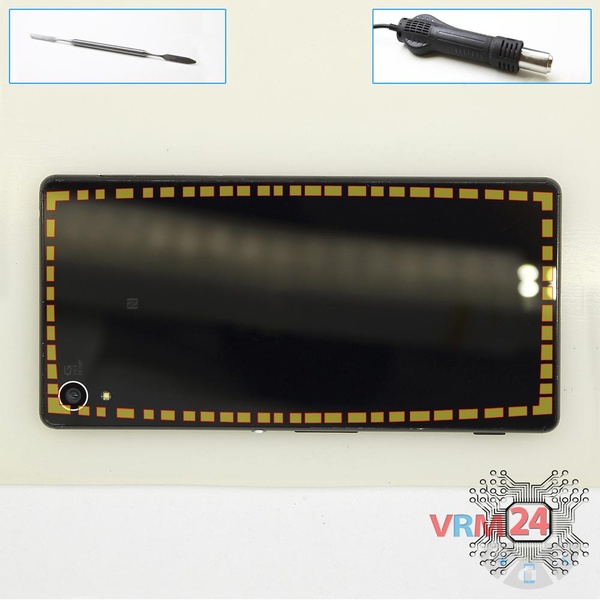

ℹ️️ La superficie de la tapa trasera debe calentarse para ablandar el adhesivo que se encuentra debajo. La temperatura de calentamiento aproximada es de 50° C / 125° F.

Utilice una película de plástico delgada o un ganzúa para la separación. Para facilitar el proceso, puedes utilizar alcohol isopropílico. A menudo es más difícil pasar la herramienta entre las partes a dividir. Elija el borde más alejado de los cables o botones FFC.

No utilice palanca ni fuerza alguna para la separación que pueda dañar los elementos del interior.

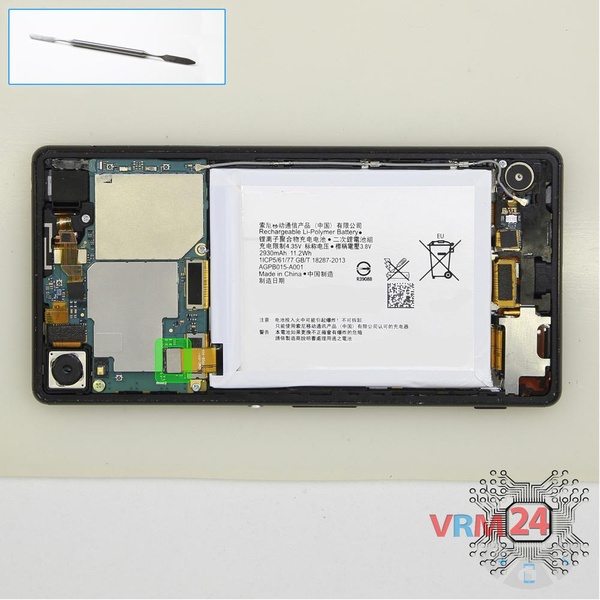

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️️ El modelo Sony Xperia Z3 Plus cuenta con una batería LIS1579ERPC de 2930 mAh de capacidad (también conocida como batería recargable).

Con sumo cuidado, extraiga la batería porque está pegada por dentro por el fabricante.

Además, debemos recordar o mirar de antemano la ubicación de los cables planos debajo de la batería, para no dañarlos.

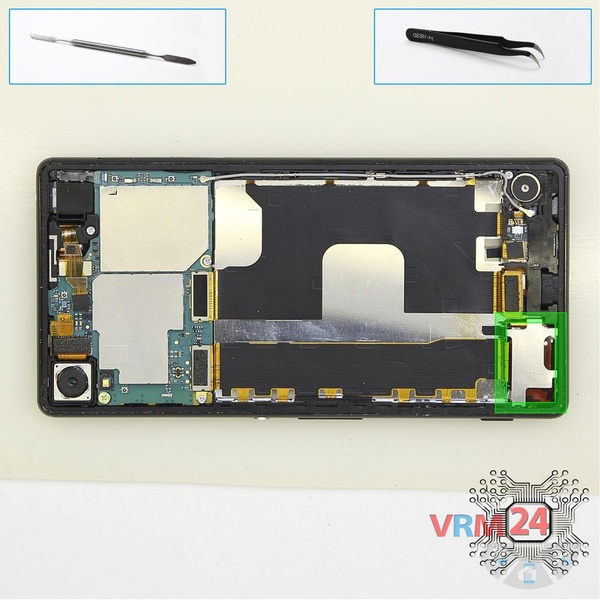

Separe con cuidado el soporte.

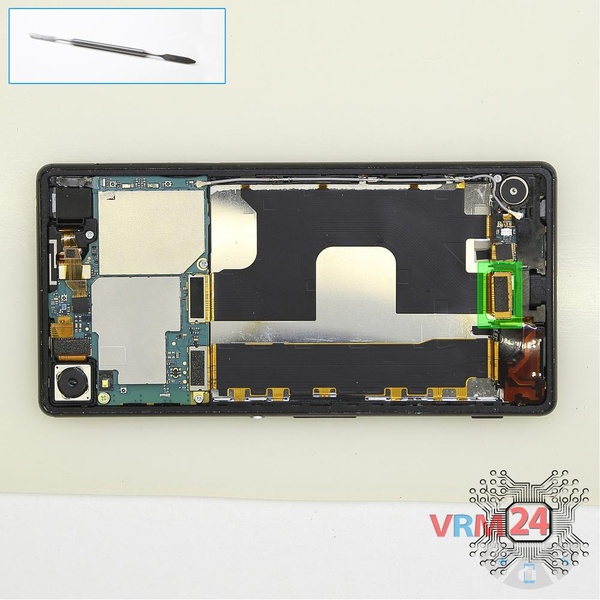

Desconecte el conector del cable entre placas.

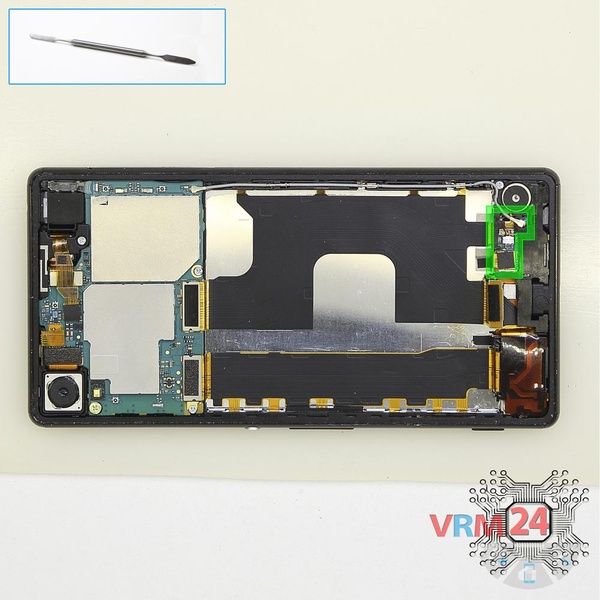

Desconecte el conector del cable coaxial, el conector del cable del puerto de carga, el conector del cable del motor de vibración.

⚠️️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).

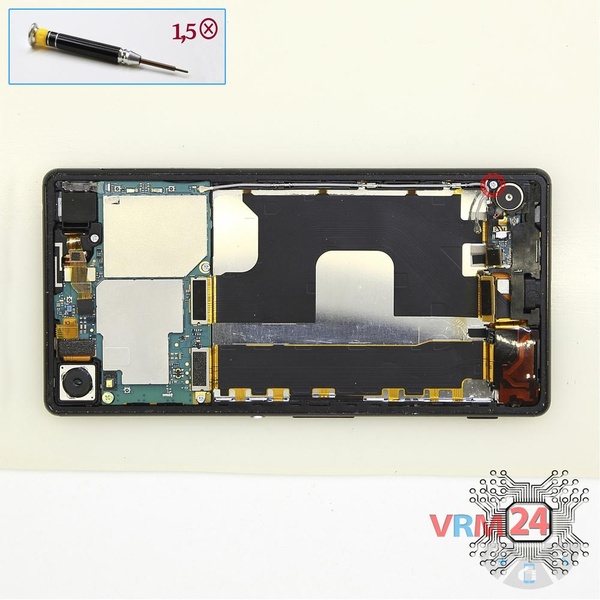

Con un destornillador Philips de 1,5 mm (PH n.° 000), desenrosque un tornillo.

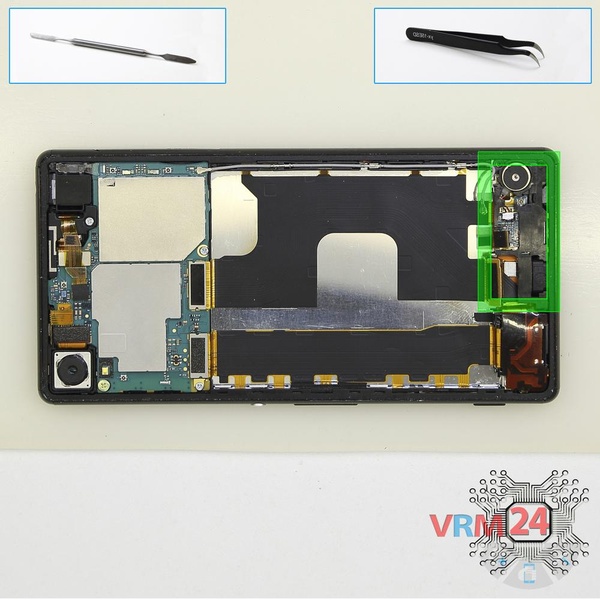

Haz palanca sobre el borde y quita la cubierta con una placa de circuito pequeña.

Con cuidado, doble la cubierta con el cable hacia arriba. Debajo de la cubierta hay un altavoz.

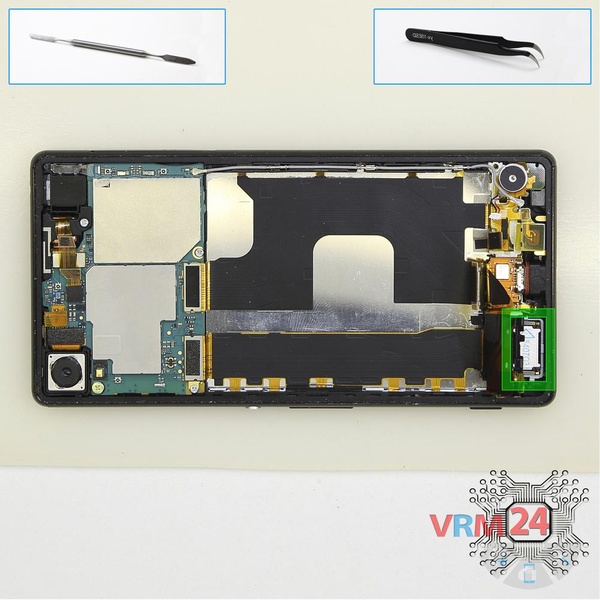

Haz palanca sobre el borde y retira el plato de plástico con un altavoz.

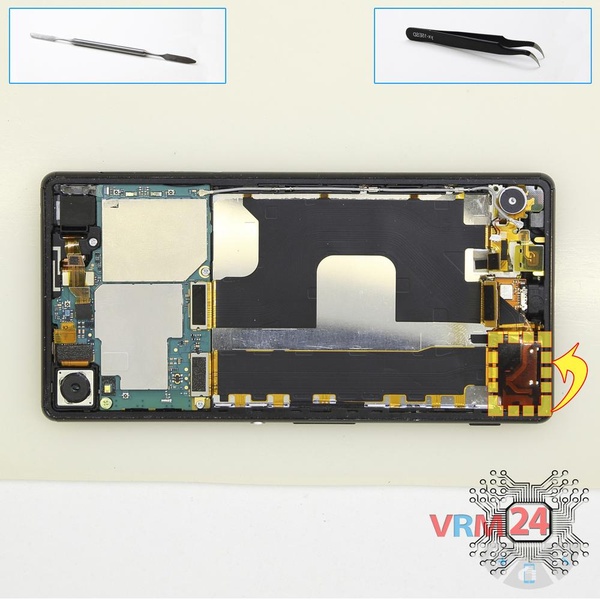

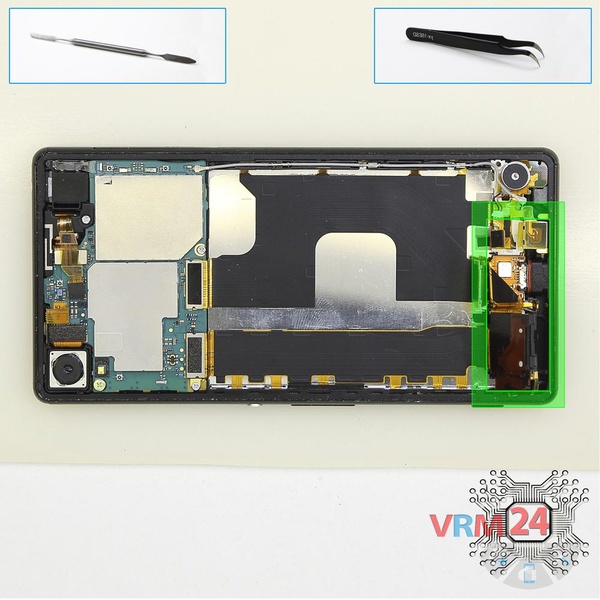

Dobla con cuidado el cable con un puerto de carga.

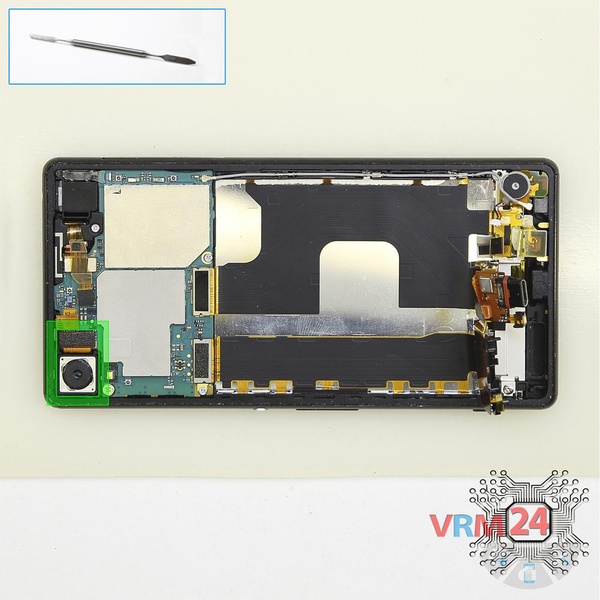

Desconecte el conector de la placa base y extraiga la cámara principal.

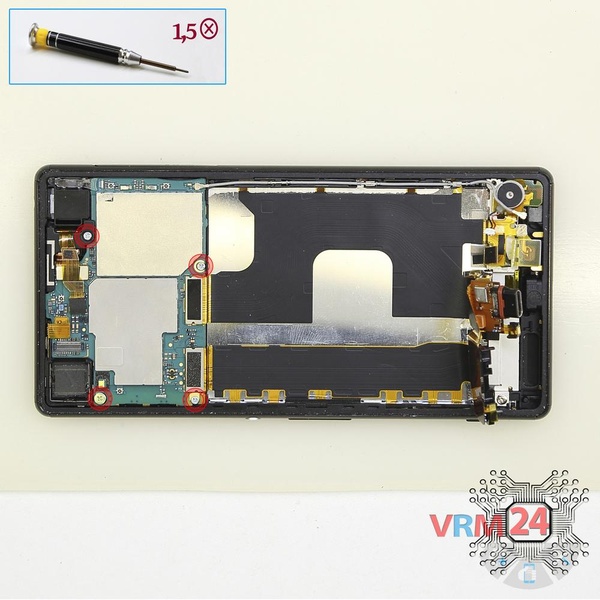

Con un destornillador Philips de 1,5 mm (PH#000), desatornille los cuatro tornillos que sujetan la placa base.

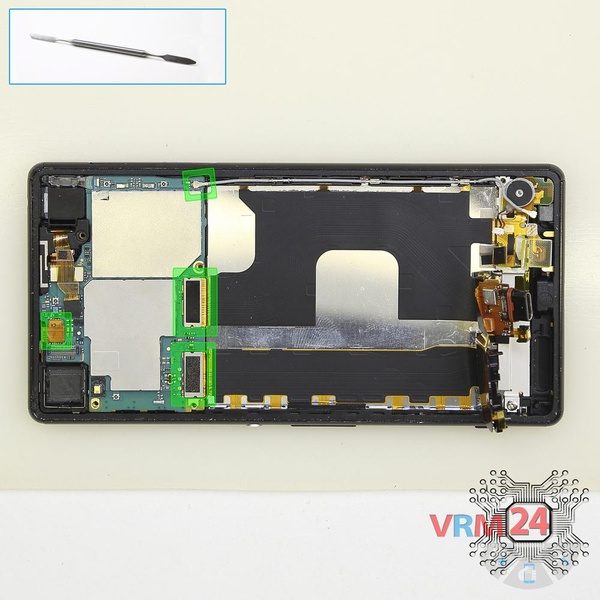

Haz palanca en los conectores del cable del módulo de pantalla, el cable entre placas, el cable de la toma de auriculares y el cable coaxial.

⚠️️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

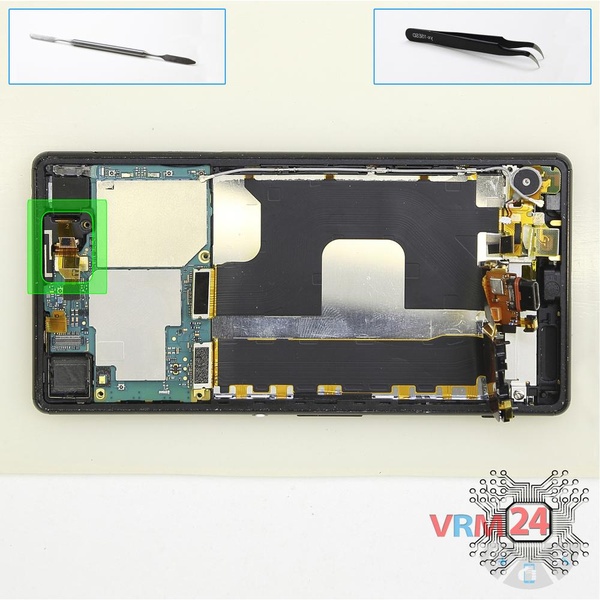

Retire con cuidado la cubierta con líneas de transmisión para antena.

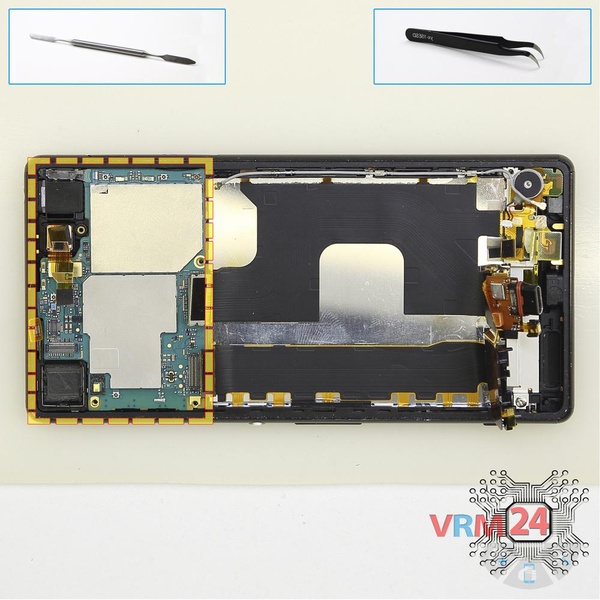

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

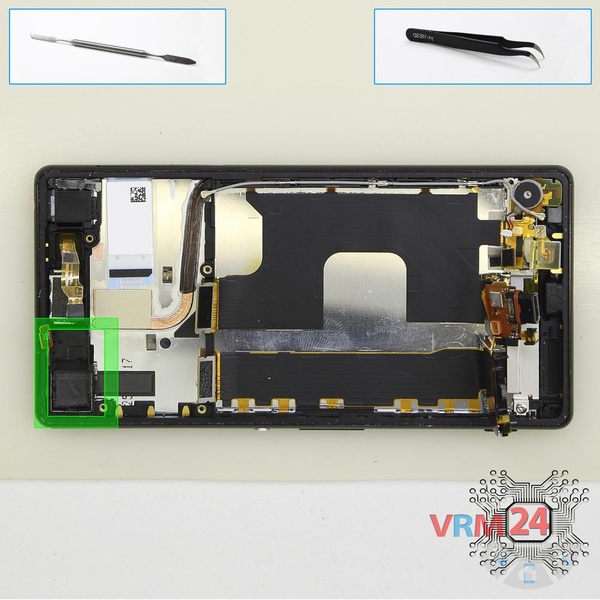

Haz palanca sobre el borde y quita el marco con un micrófono.

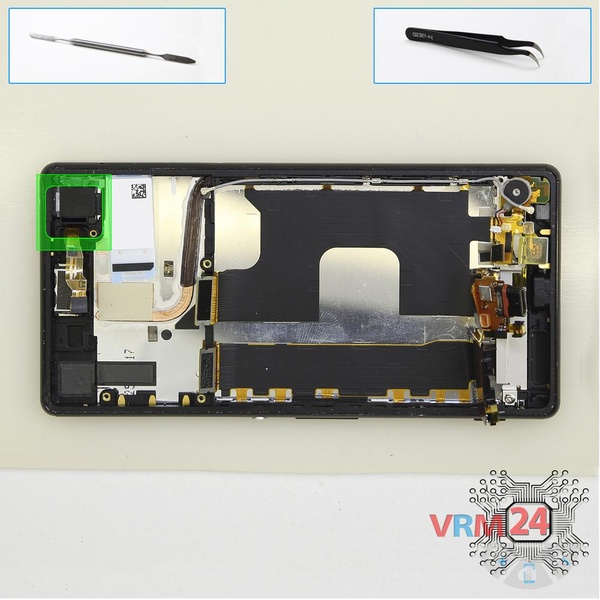

Haz palanca sobre el borde y separa la cubierta que oculta el conector para auriculares.

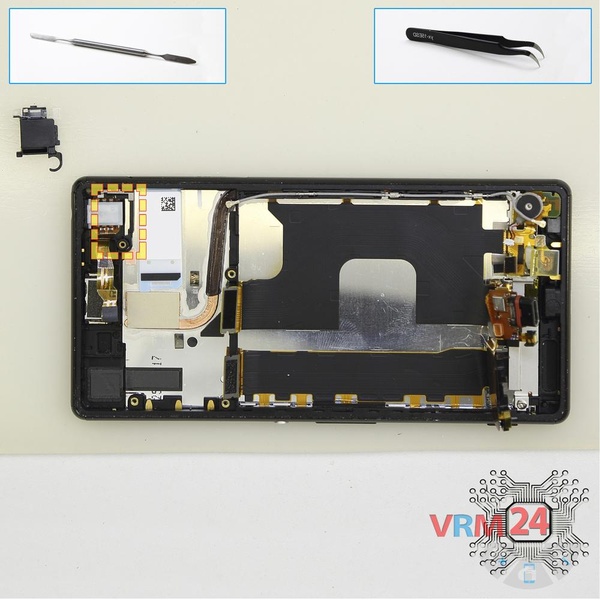

Enganche y retire el soporte de plástico con líneas de transmisión para antena.

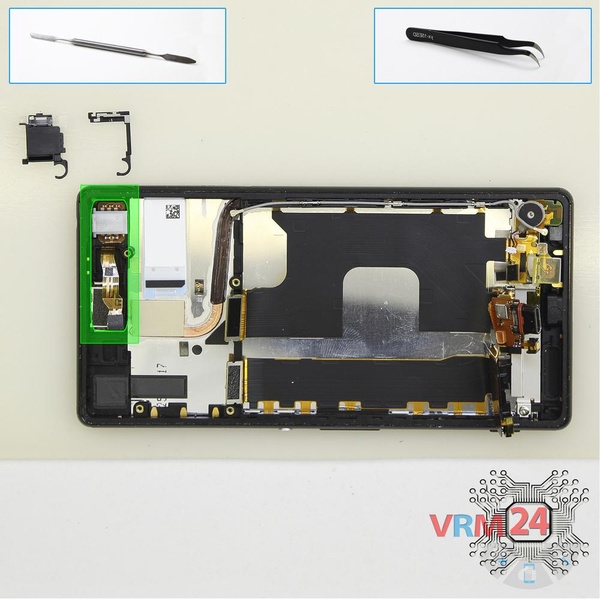

Haz palanca sobre el borde y retira el cable con un conector para auriculares.

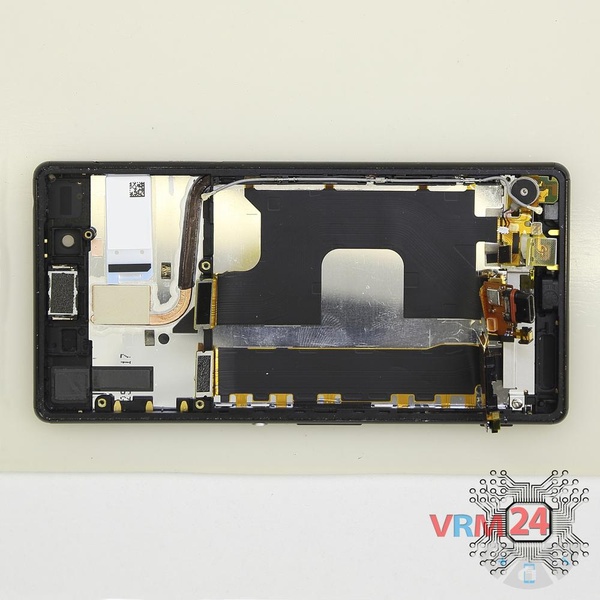

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, el puerto de carga y el motor de vibración.
