Desmontaje/Reparar del dispositivo móvil Xiaomi 12 Pro (Xiaomi 12 Pro 2201122G) con la descripción de cada paso y el conjunto de herramientas requerido.

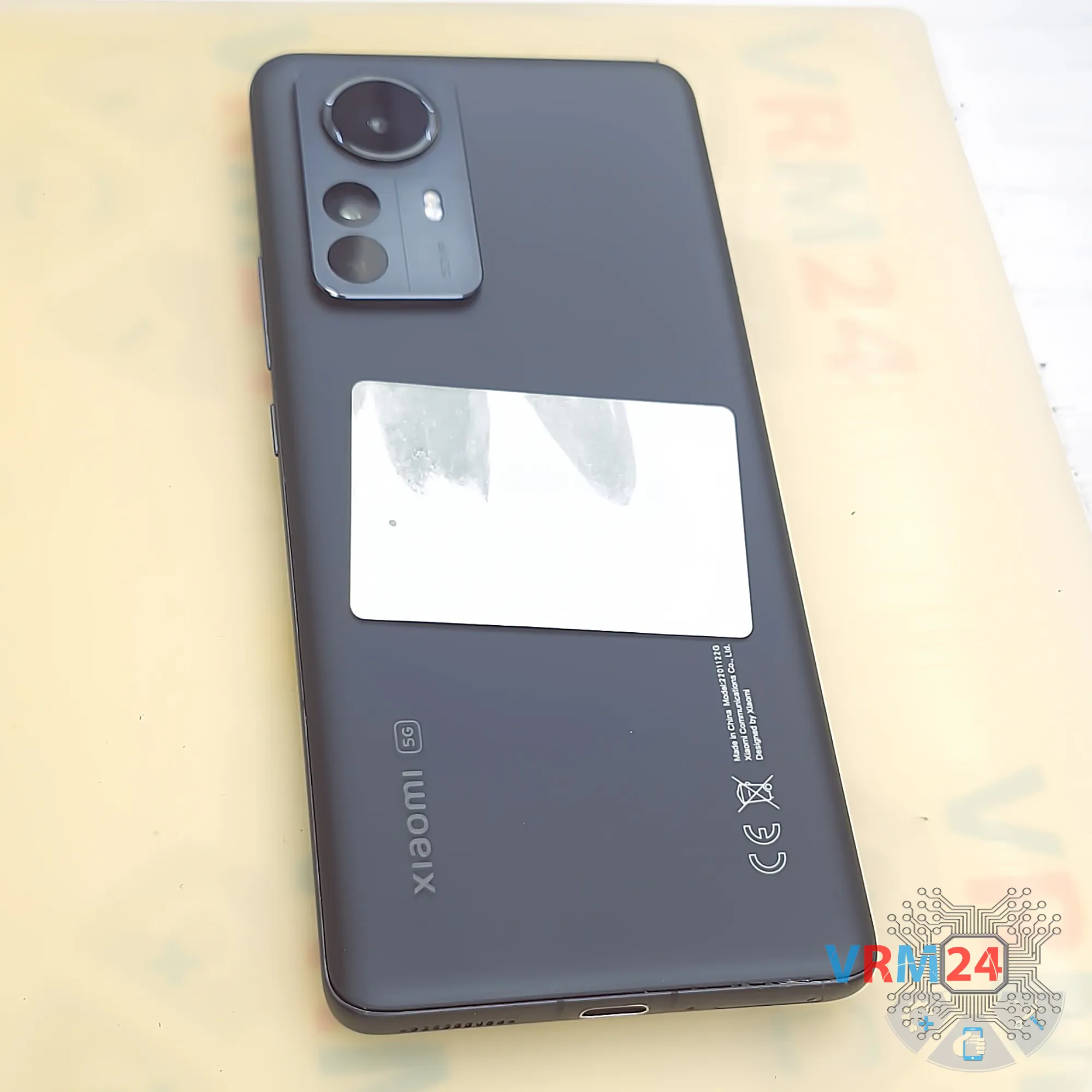

⚠️️ Antes de desmontar, no olvides apagar tu teléfono.

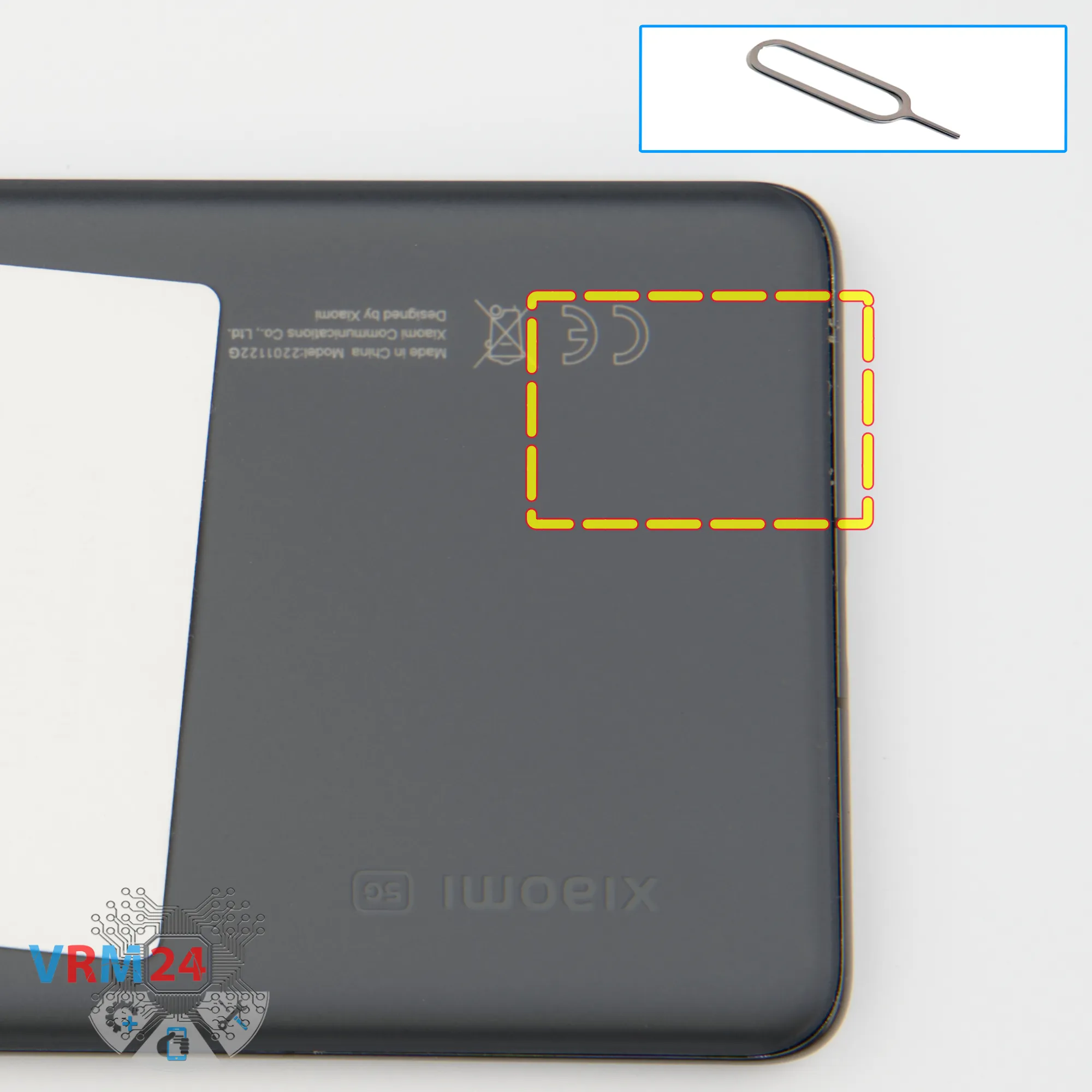

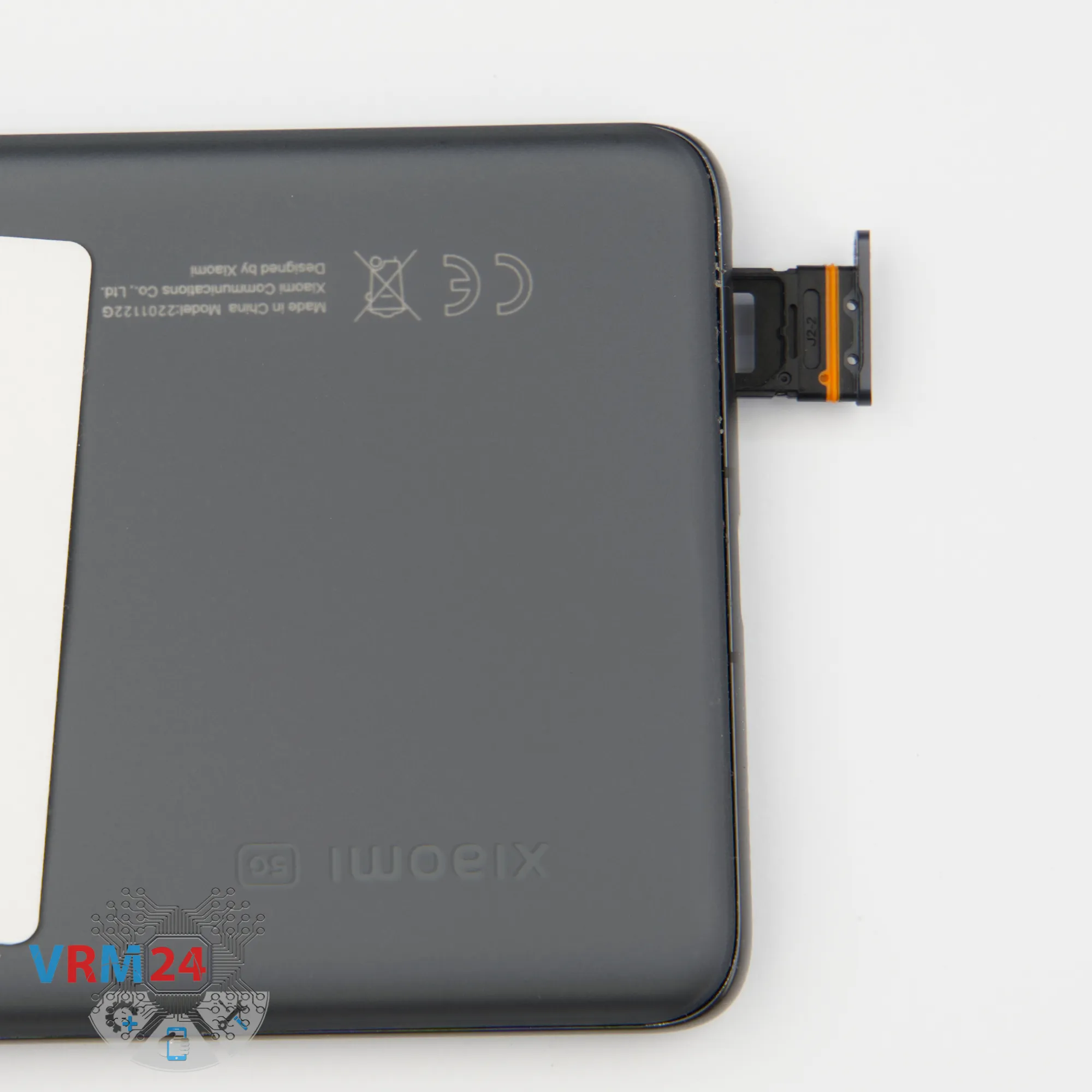

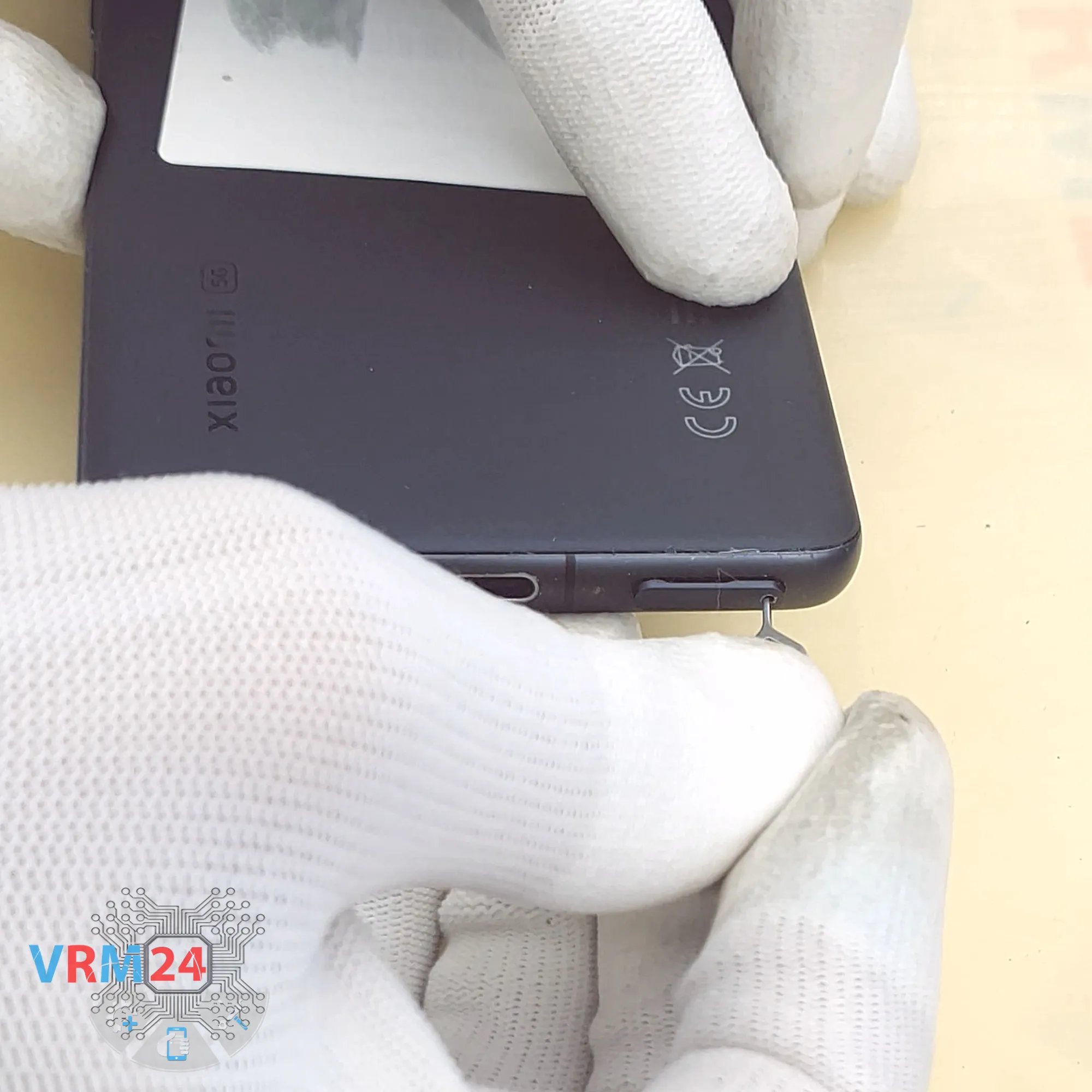

En primer lugar, debemos retirar la bandeja de la tarjeta SIM.

Para ello utilizamos una herramienta especial: empuja suavemente la bandeja SIM hacia afuera y déjala a un lado.

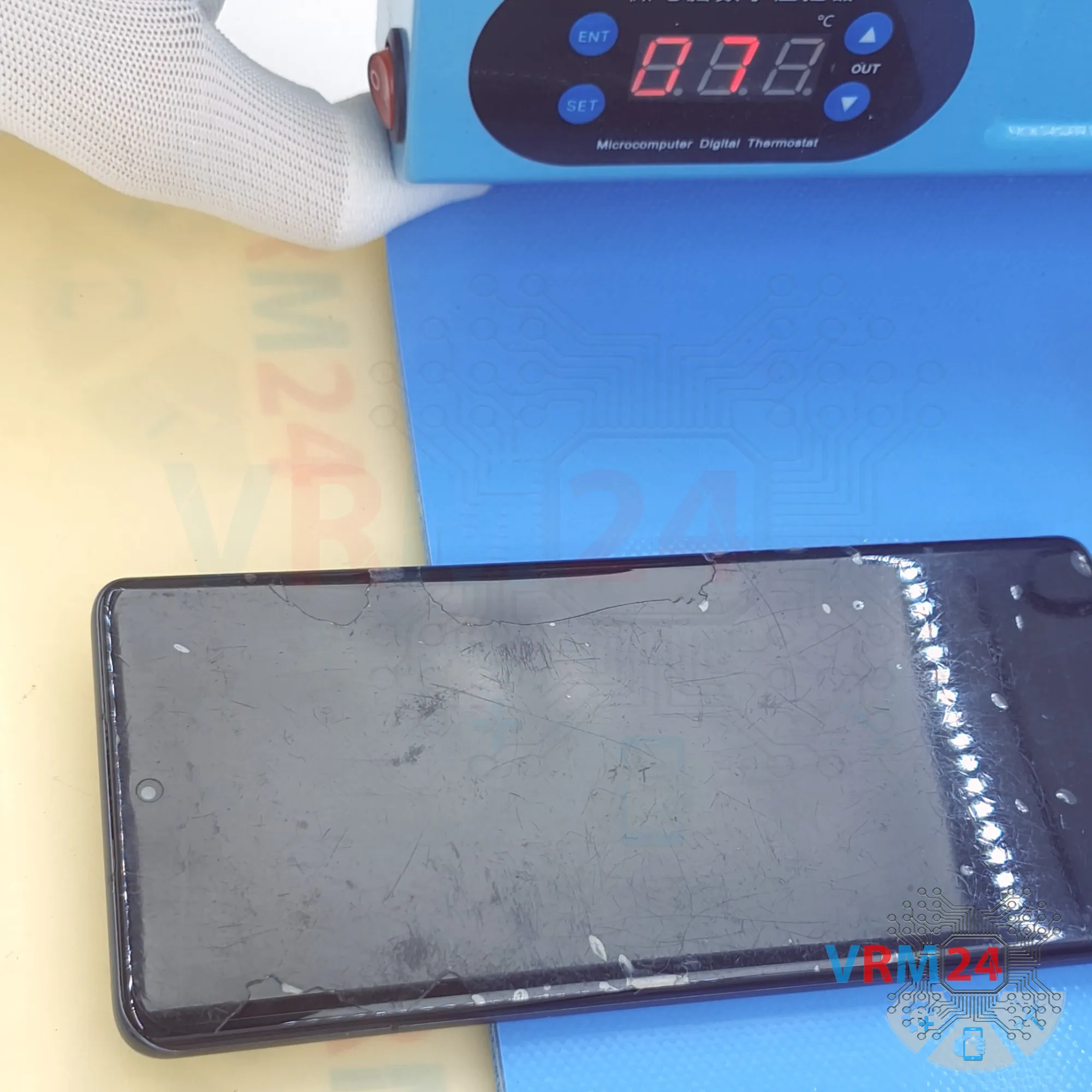

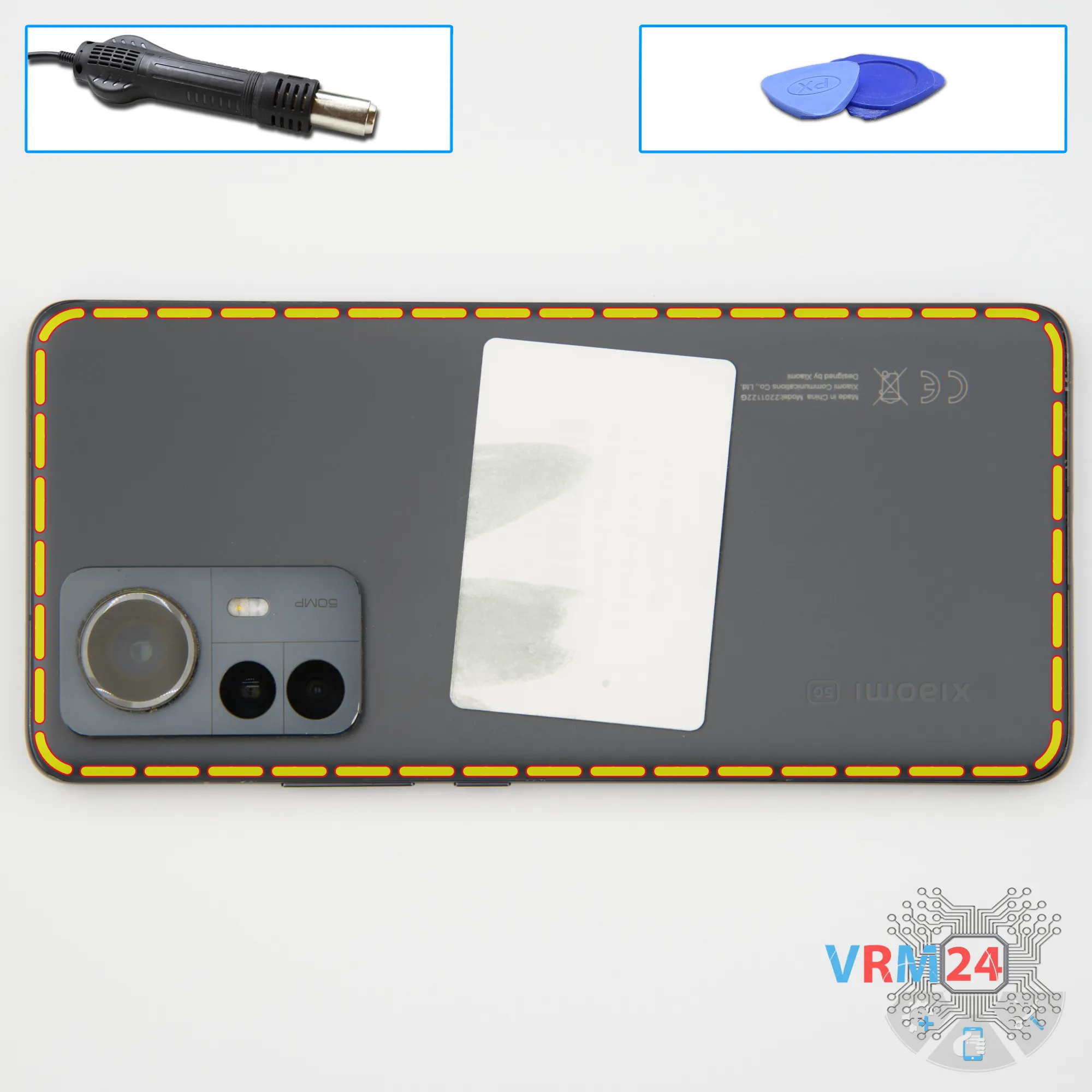

A continuación, debemos calentar la superficie de la cubierta posterior a aproximadamente 70 °C (160 °F).

Para ello utilizamos una estera calefactora, pero también puedes utilizar un secador de pelo.

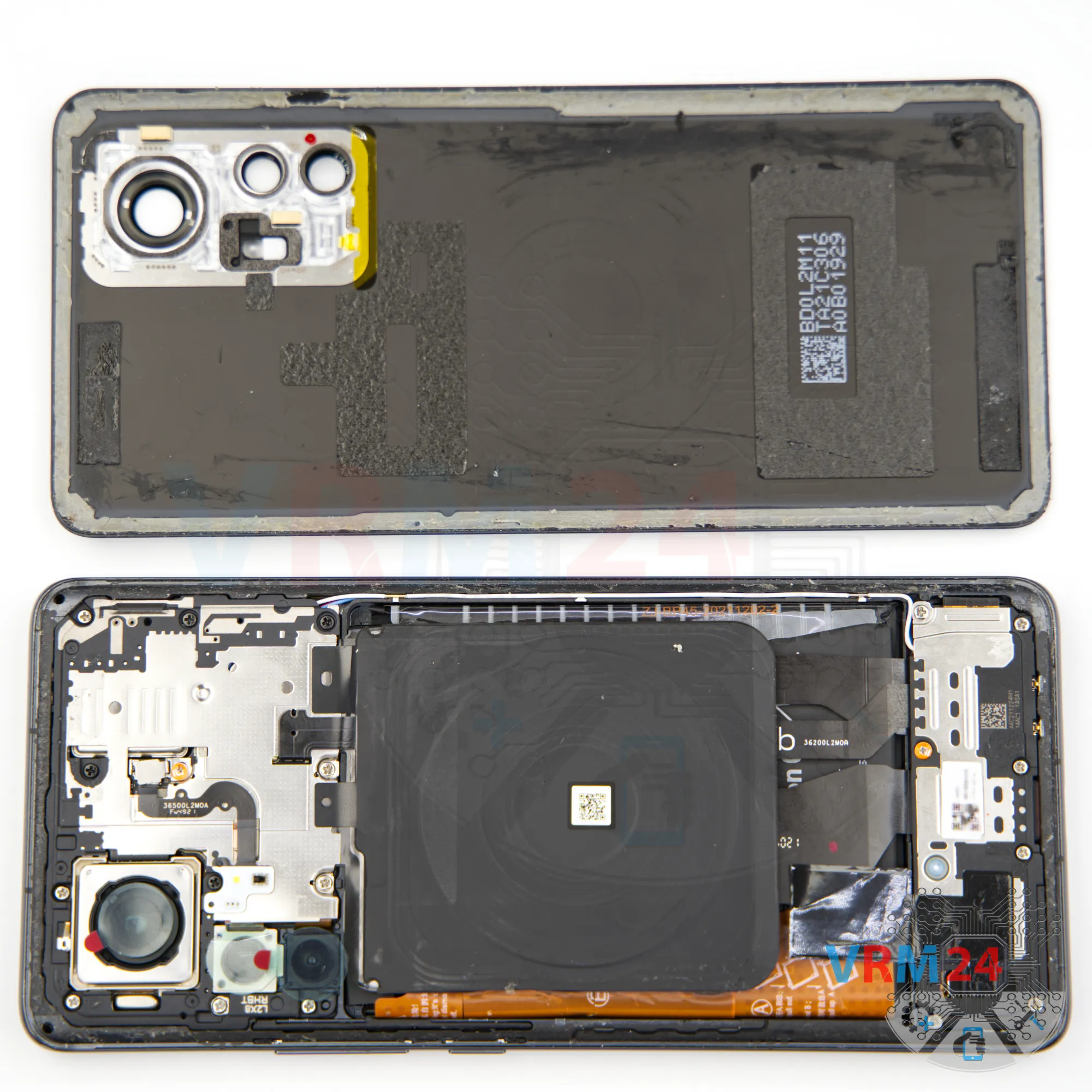

Después de unos 10 minutos, podemos empezar a separar la tapa trasera.

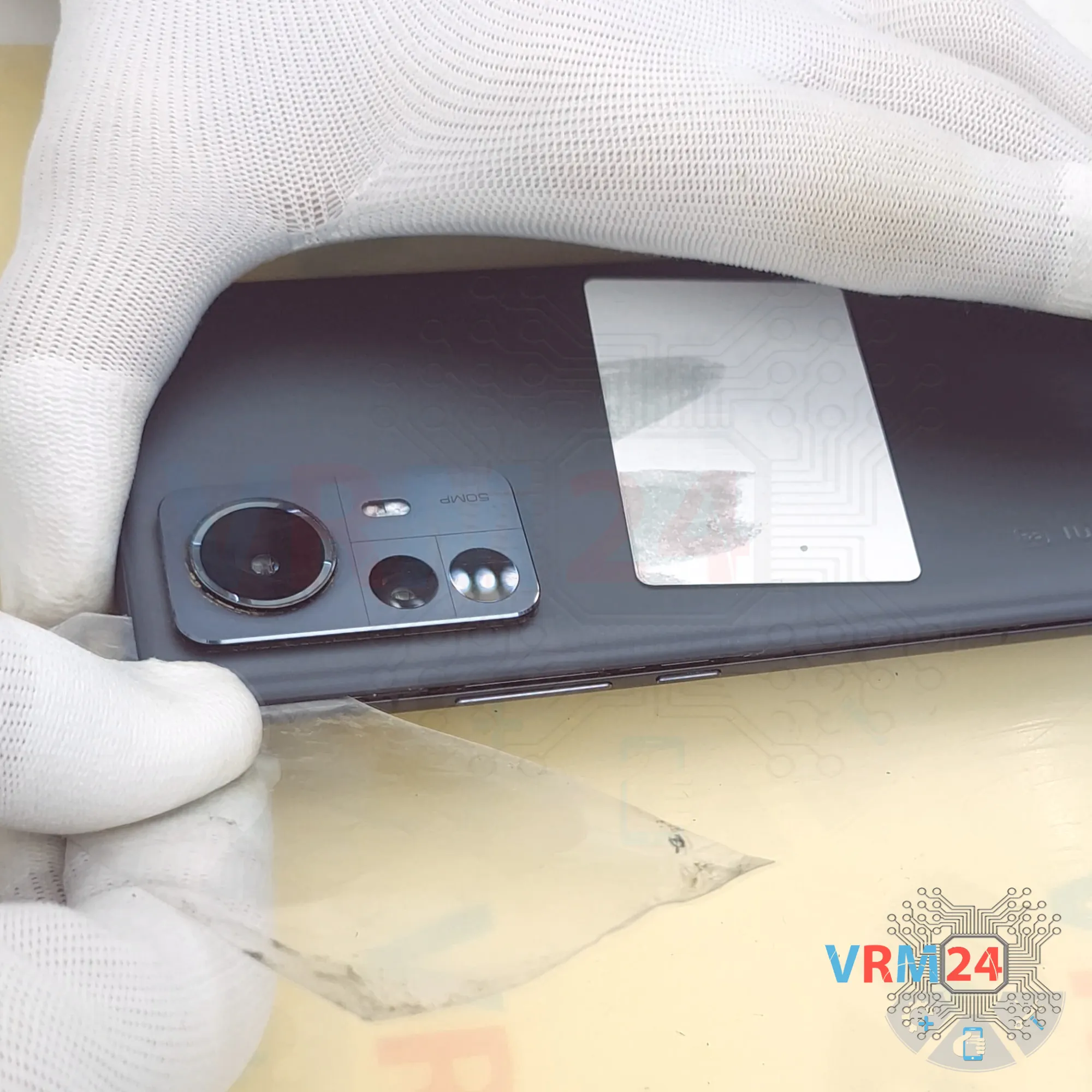

Para ello utilizamos una fina película plástica: insértelo en el espacio entre la cubierta posterior y el marco central y deslícelo suavemente a lo largo del borde, cortando la capa adhesiva.

Esta película puede ser una película protectora de una pantalla nueva o cualquier lámina de plástico delgada de una tienda de artículos de oficina.

Tenga en cuenta que la cubierta trasera puede tener adhesivo adicional alrededor del área de la cámara, así que tenga mucho cuidado allí.

Además, no insertes la película demasiado profundo, ya que no sabemos qué componentes se encuentran debajo.

A continuación, es mejor cubrir las lentes de la cámara. Para ello utilizamos una película protectora especial.

Tenga en cuenta que aplicamos la película alrededor del borde, no en las lentes mismas.

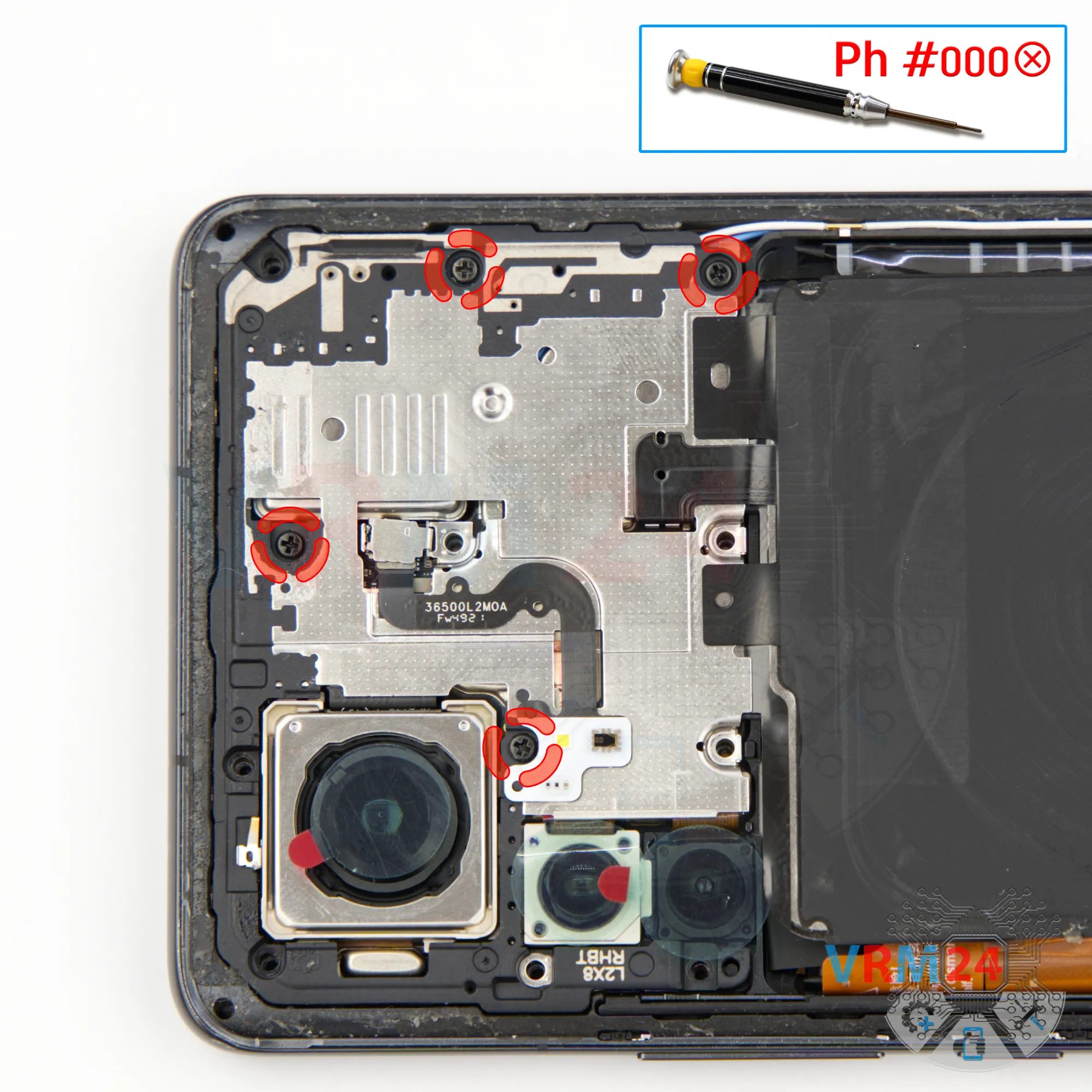

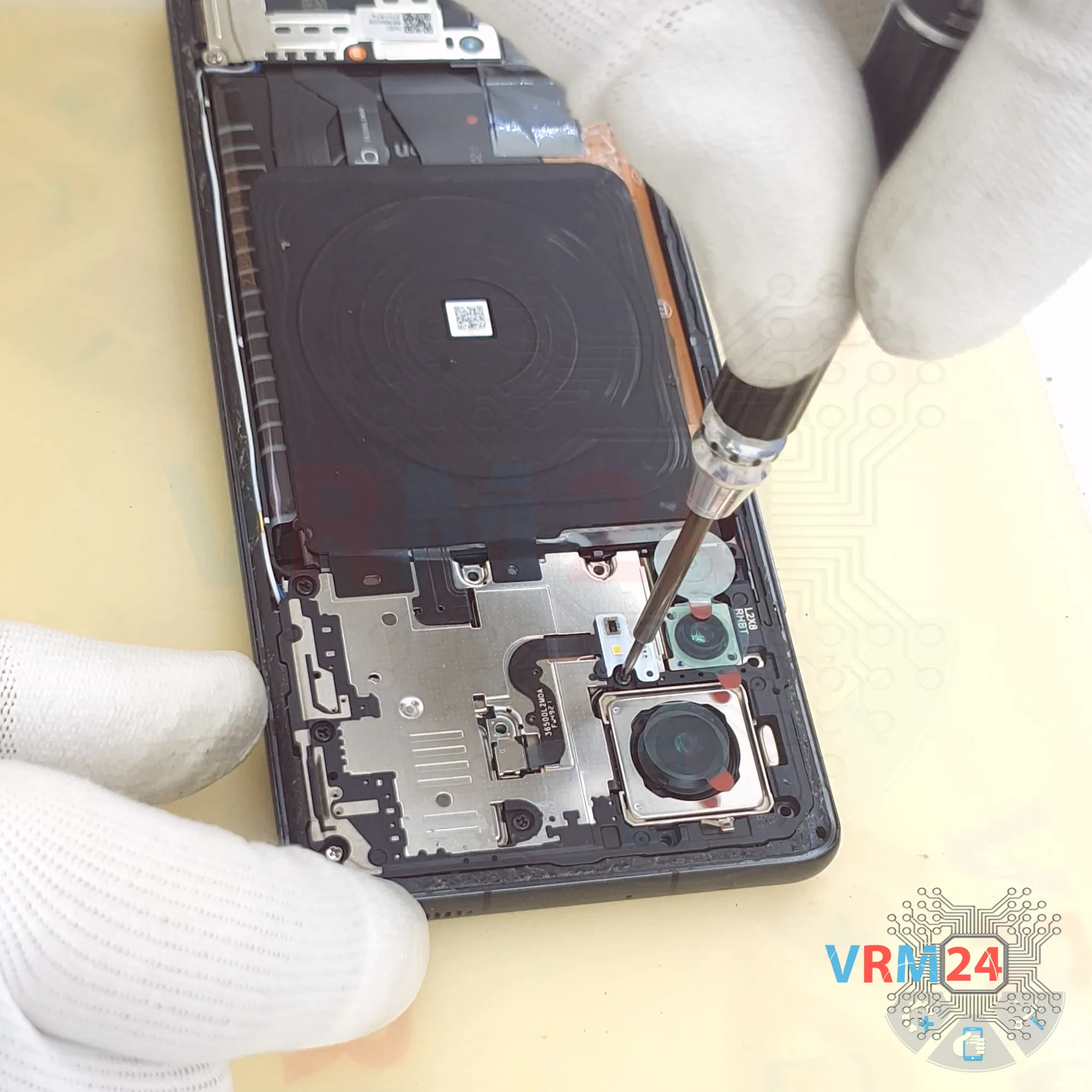

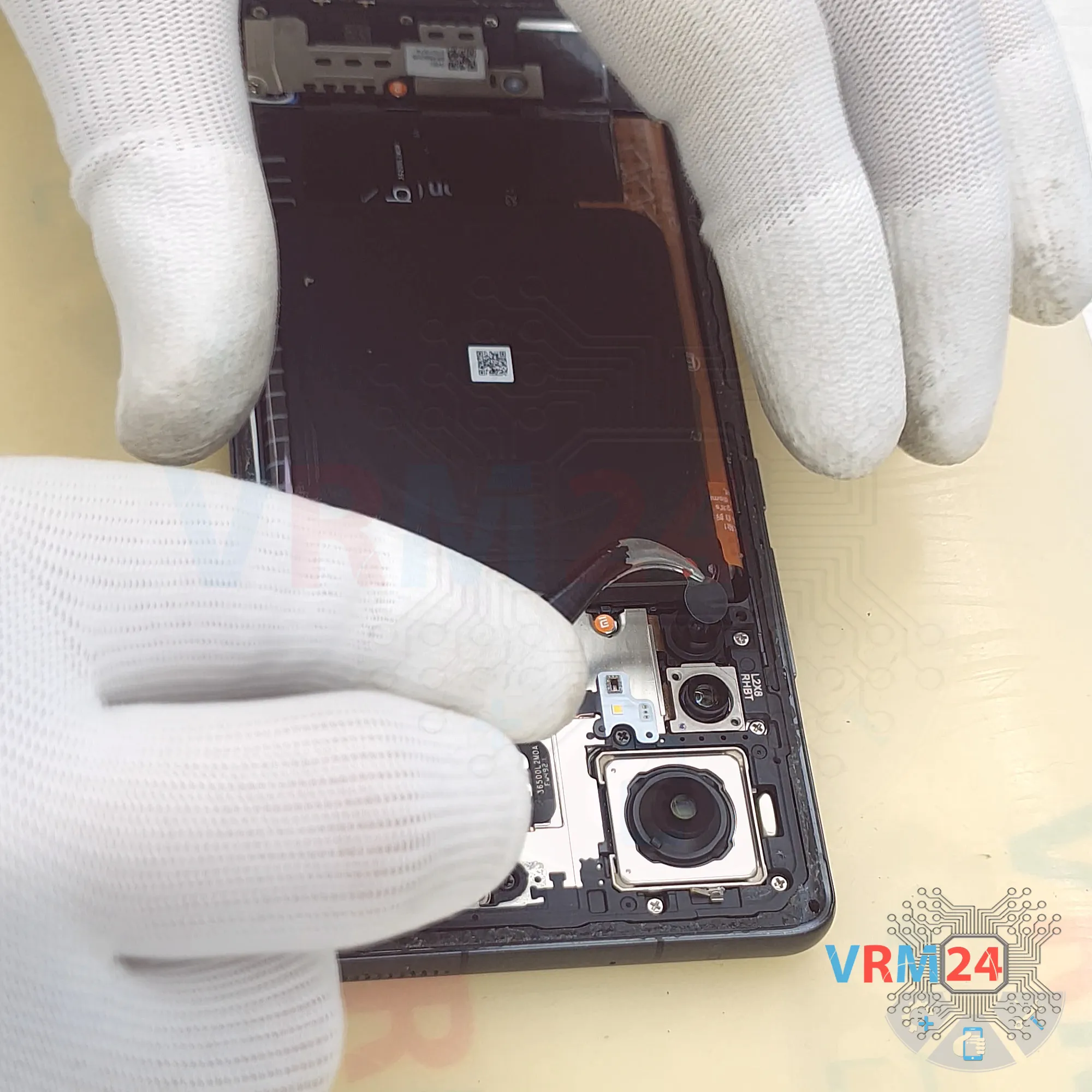

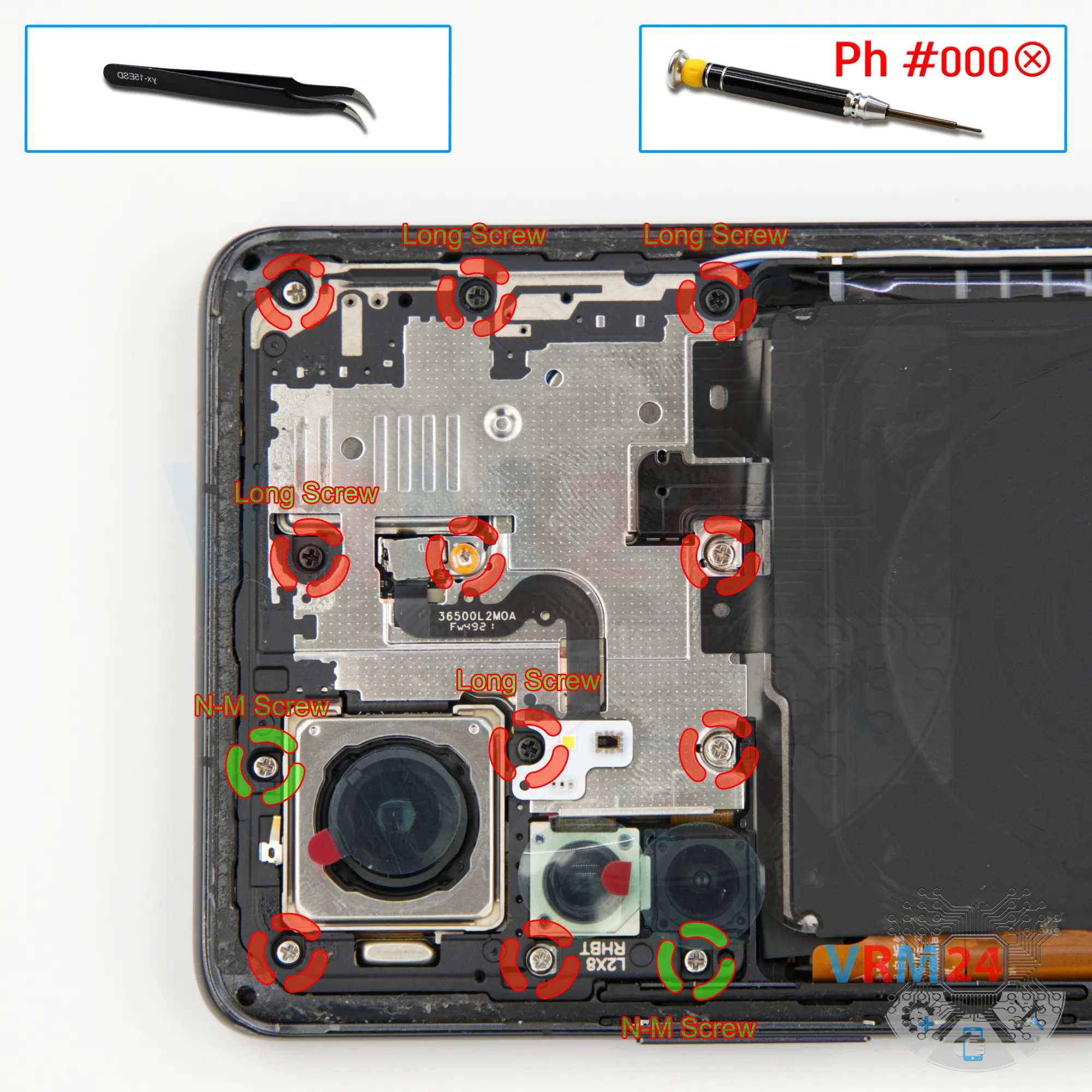

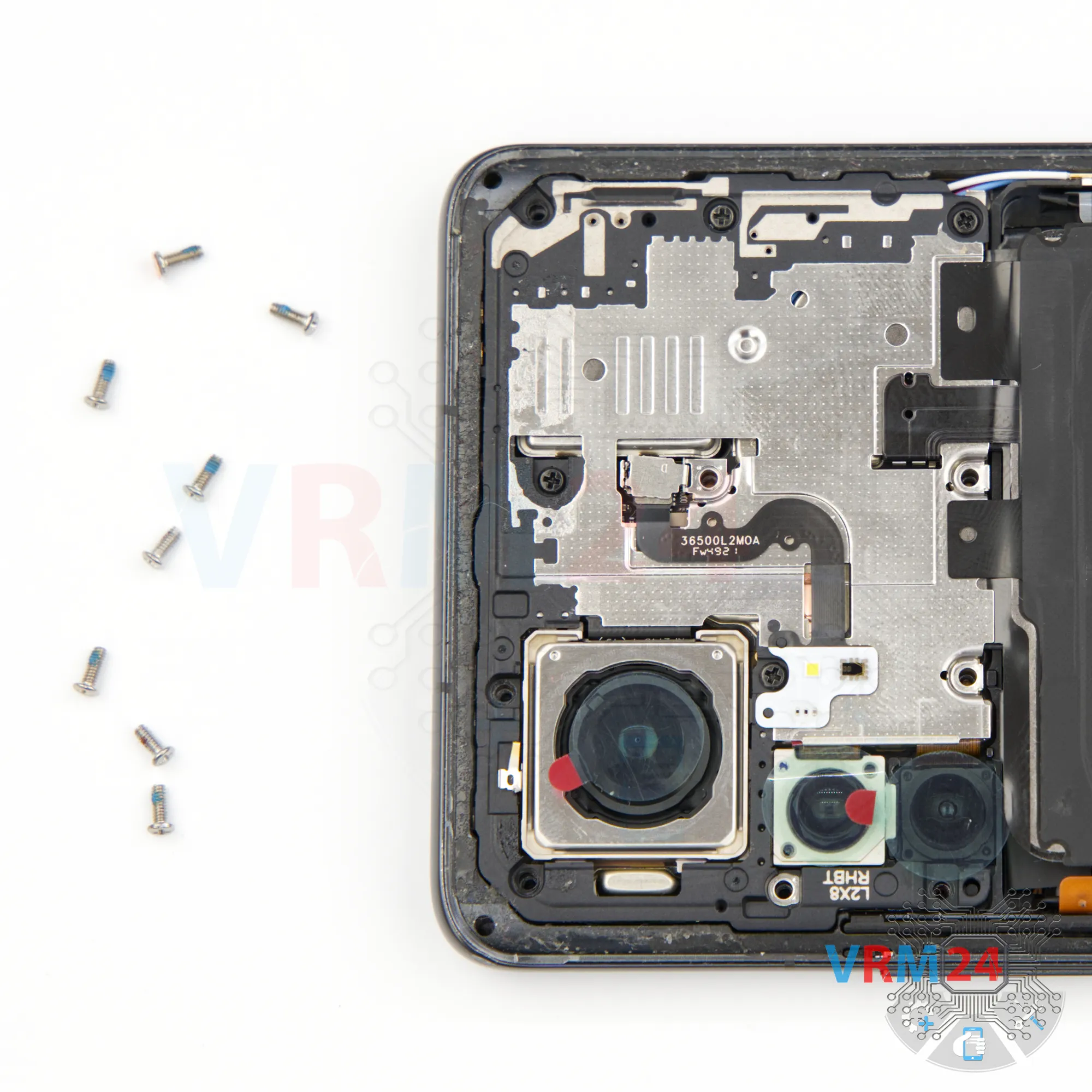

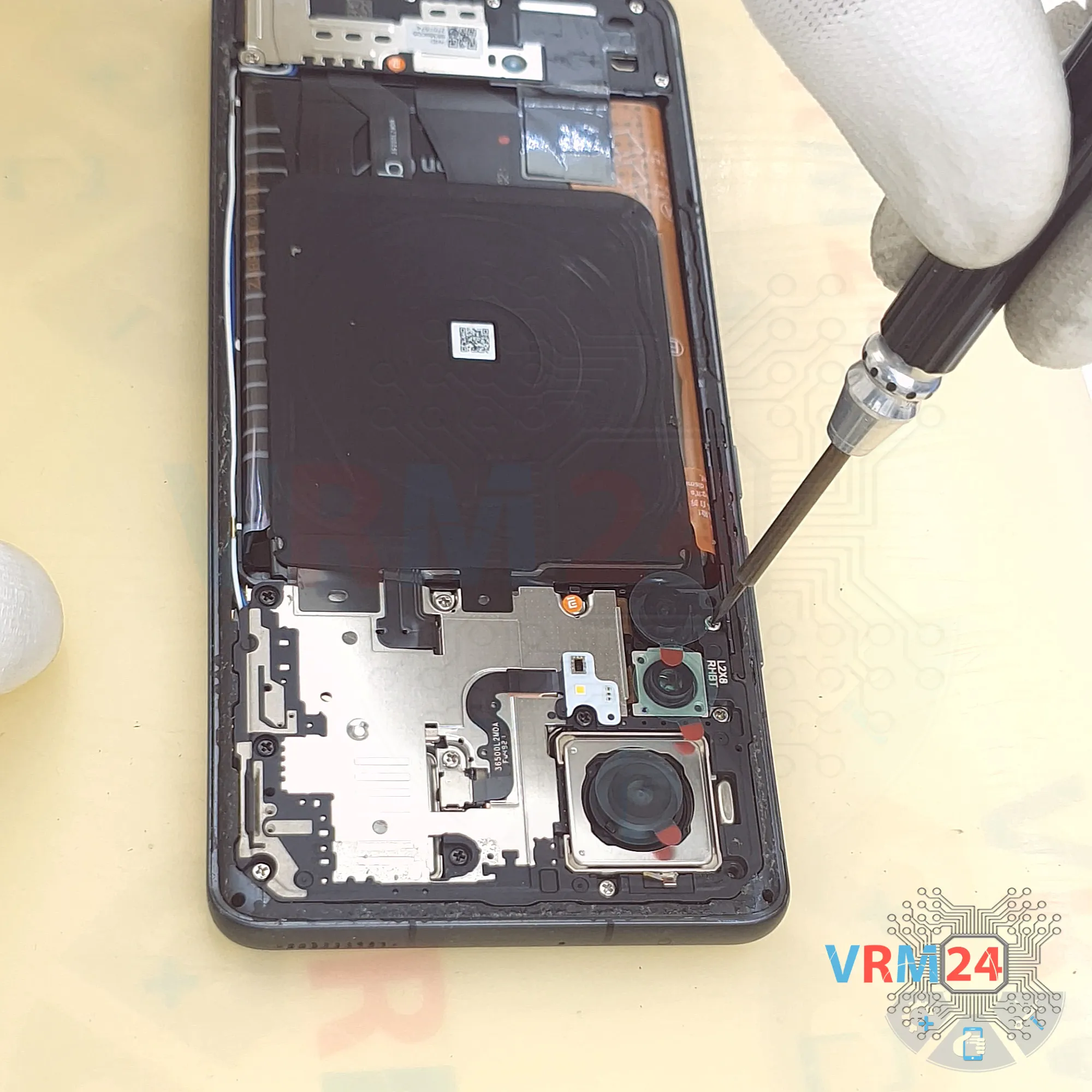

Después de eso, pasamos a desatornillar los tornillos plateados en la sección superior. Para ello utilizamos un destornillador Phillips de 1,5 mm (PH#000).

Es muy importante colocar los tornillos en una superficie específica y en un orden específico, ya que difieren en tamaño y color.

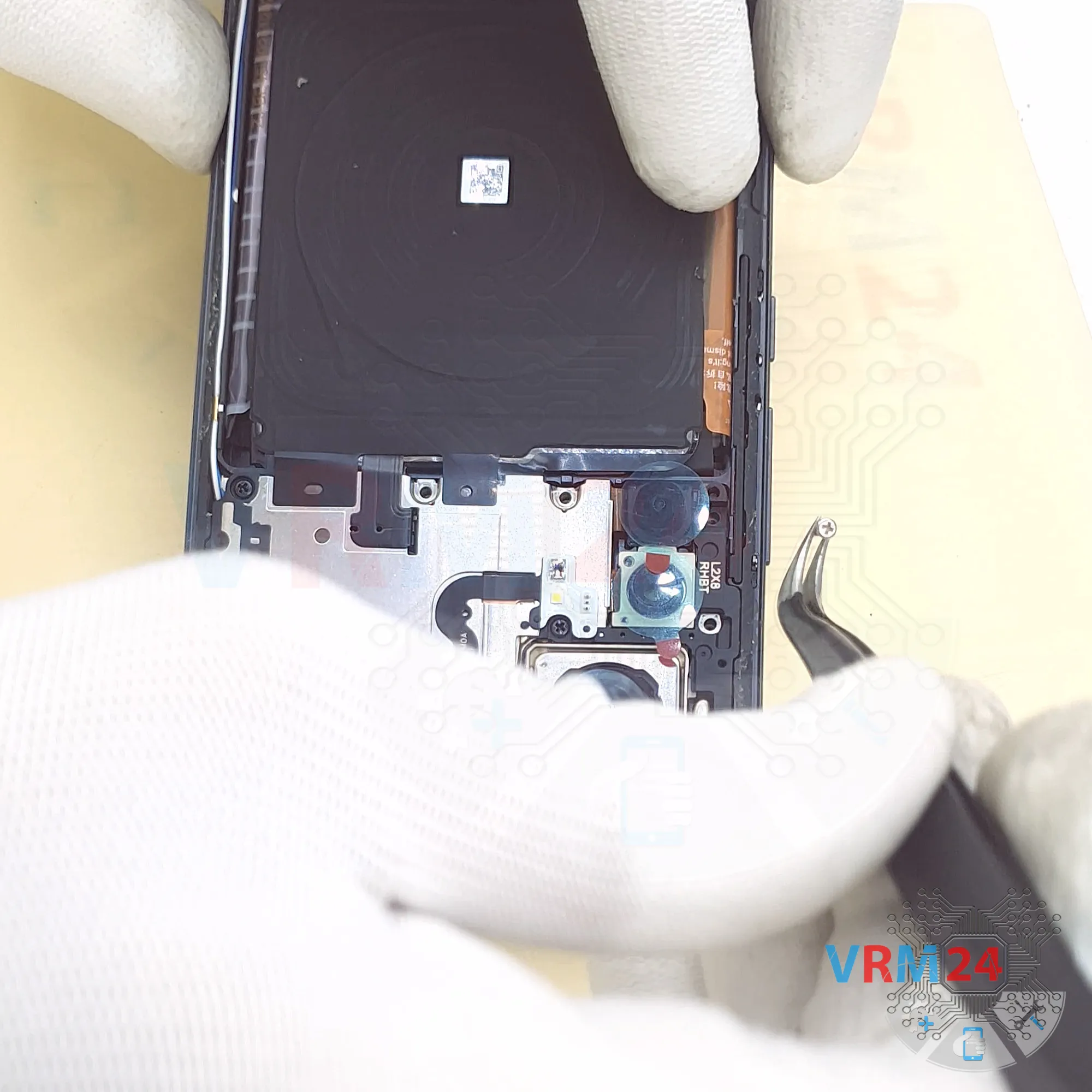

Además, tenga en cuenta que hay dos tornillos no magnéticos ubicados cerca del área de la cámara; las retiramos con unas pinzas.

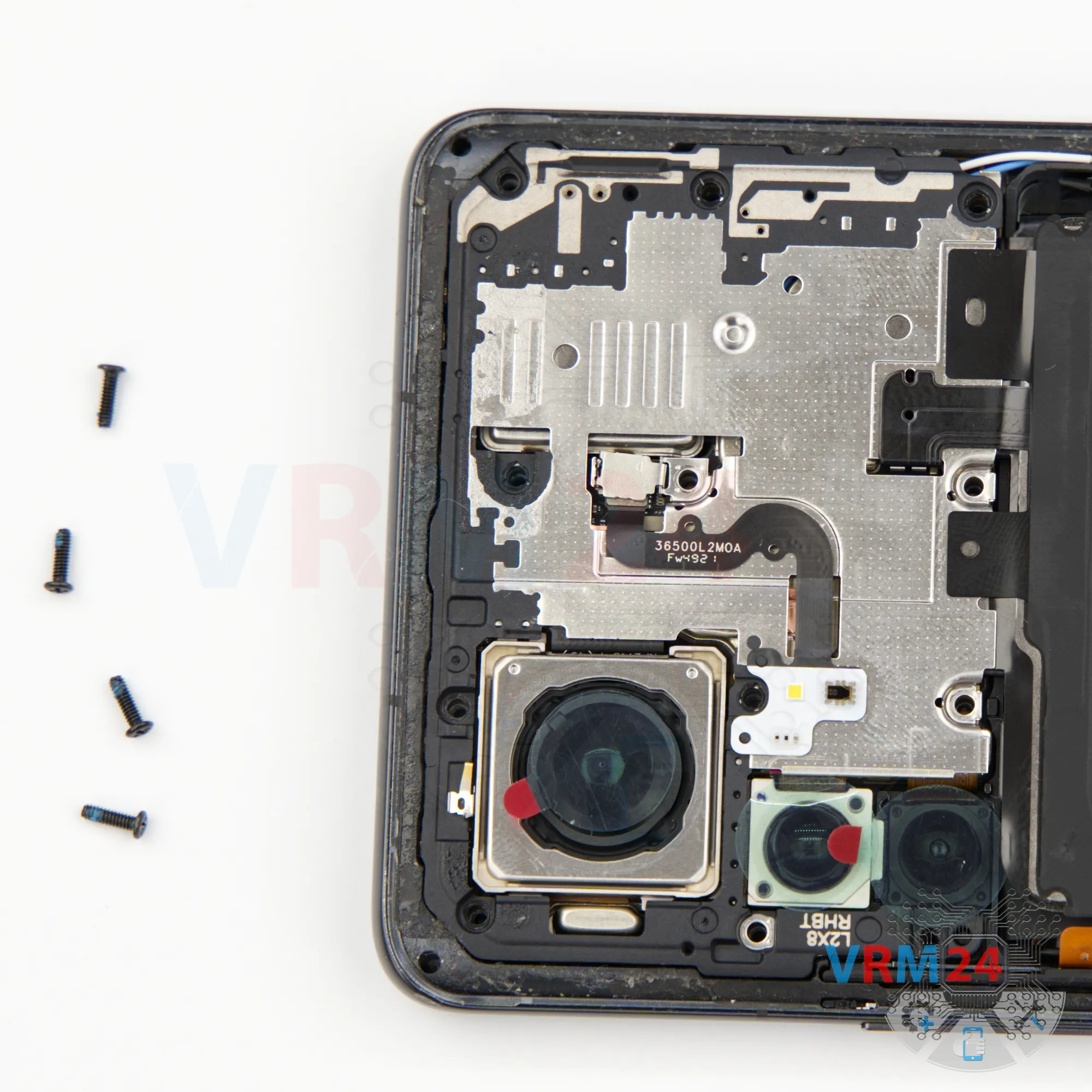

Y también desatornillamos los cuatro tornillos largos negros de la sección superior.

Para ello utilizamos también un destornillador Phillips de 1,5 mm (PH#000).

Es una buena idea tomar fotografías de la disposición de los tornillos en cada etapa del desmontaje.

Además, tenga en cuenta que los tornillos negros son más largos. Si insertas un tornillo largo en el orificio equivocado, puedes dañar la placa base u otros componentes.

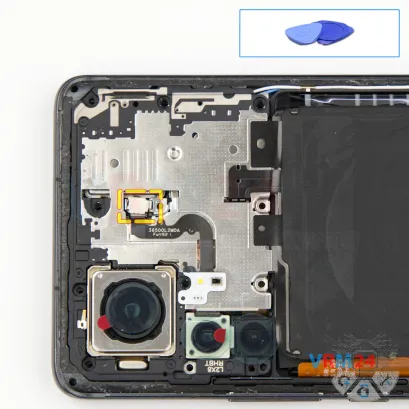

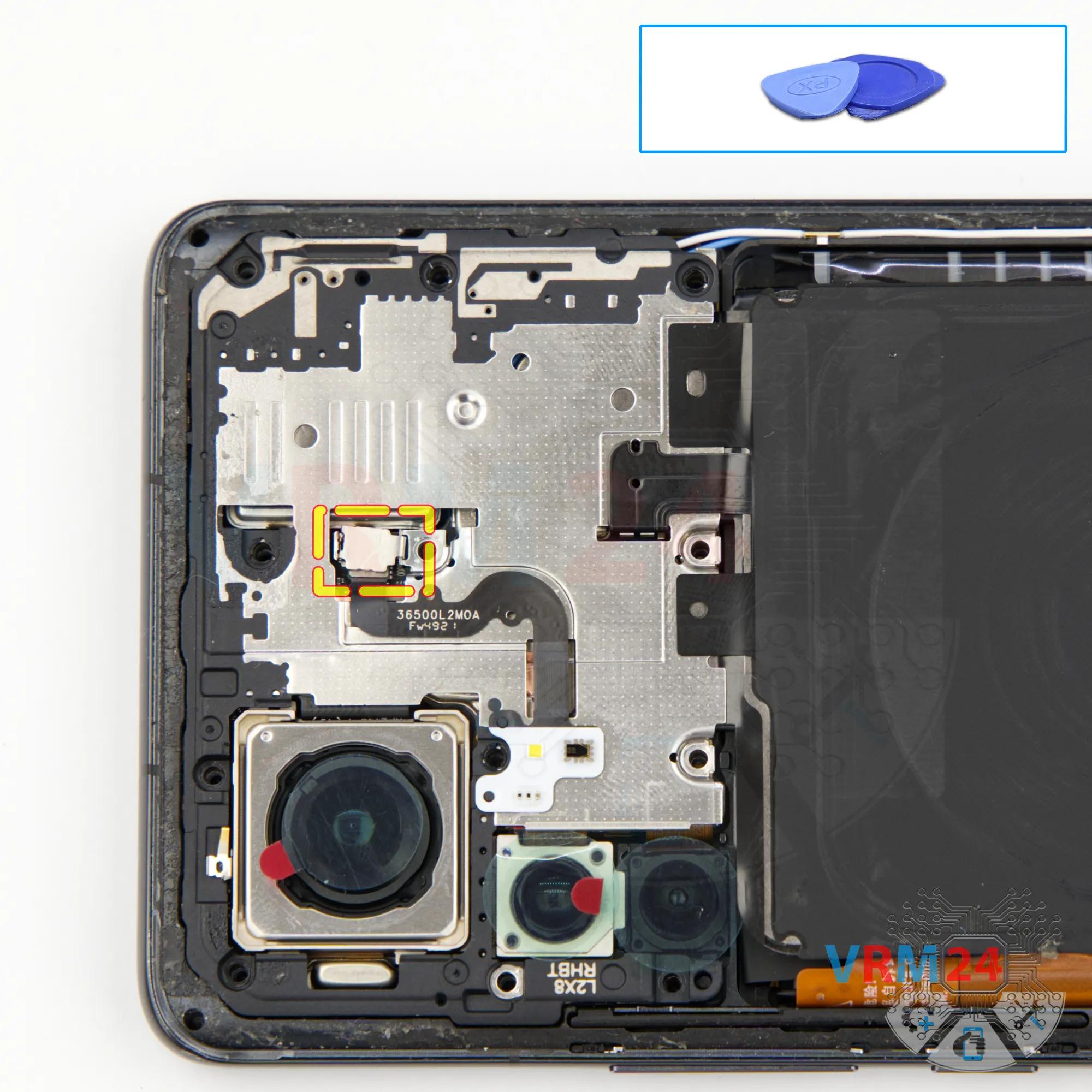

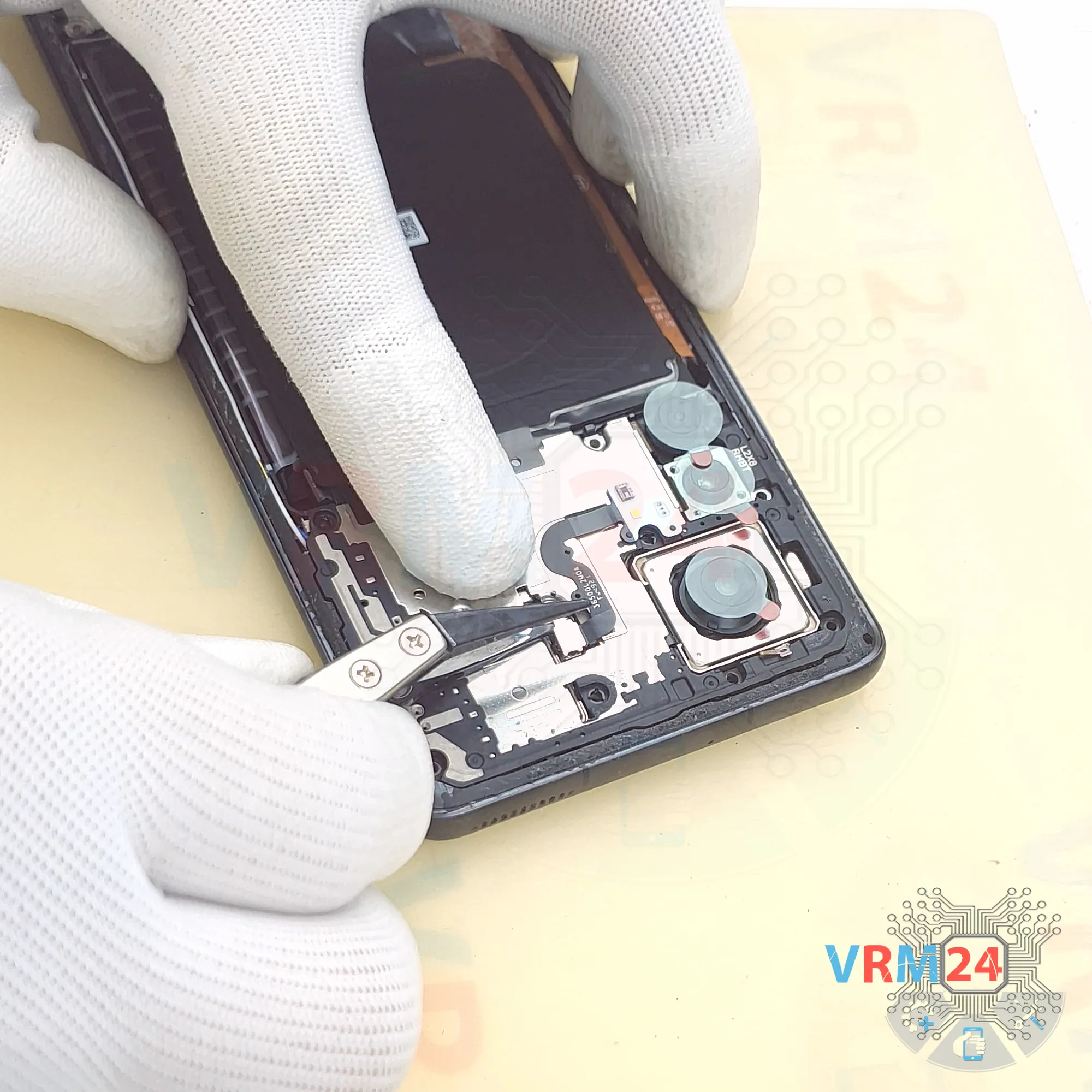

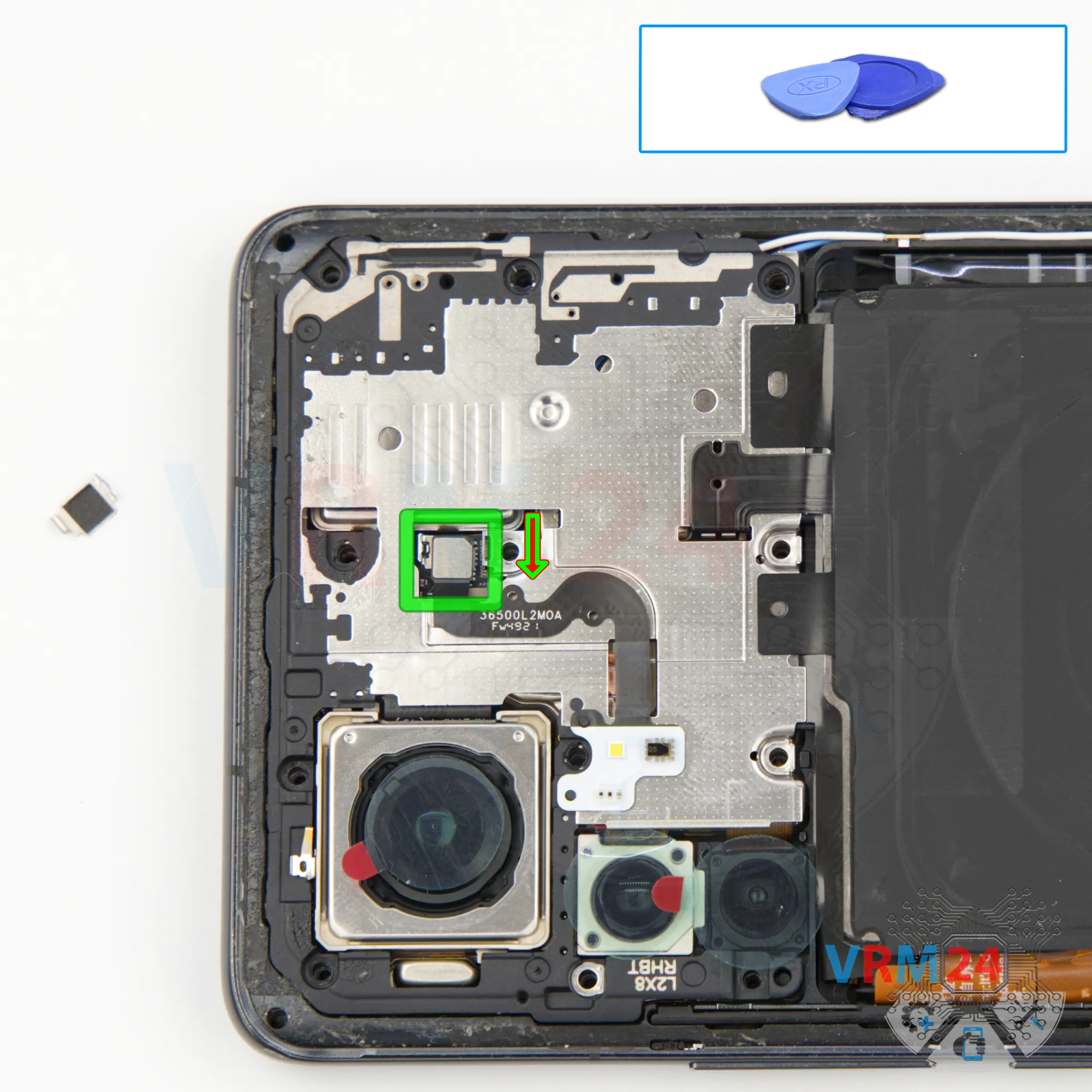

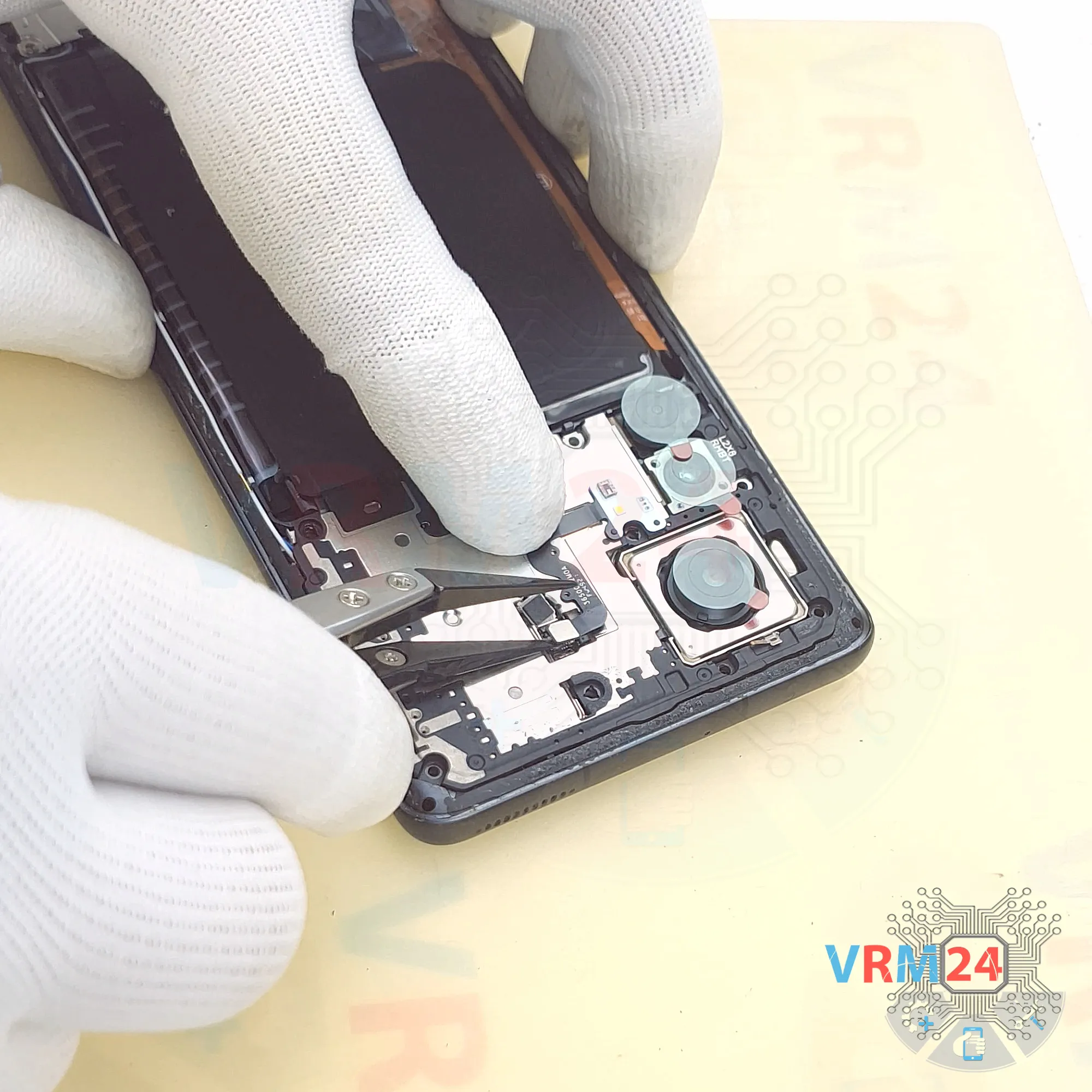

Después de quitar los tornillos, debemos desconectar el soporte o bloqueo del conector.

Lo más probable es que este soporte sujete el conector del flash.

Levante suavemente el soporte con una herramienta no metálica y desconecte el conector del flash.

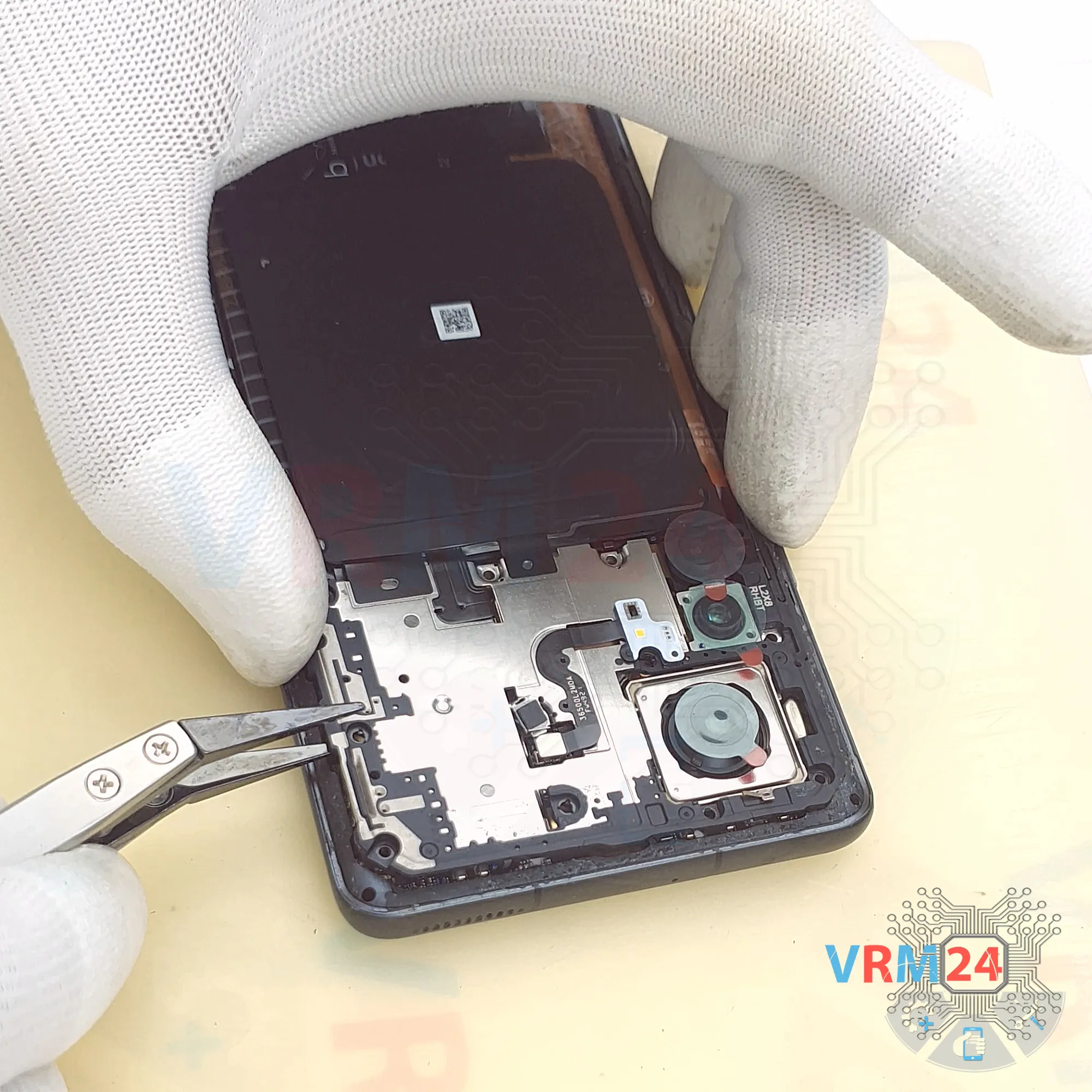

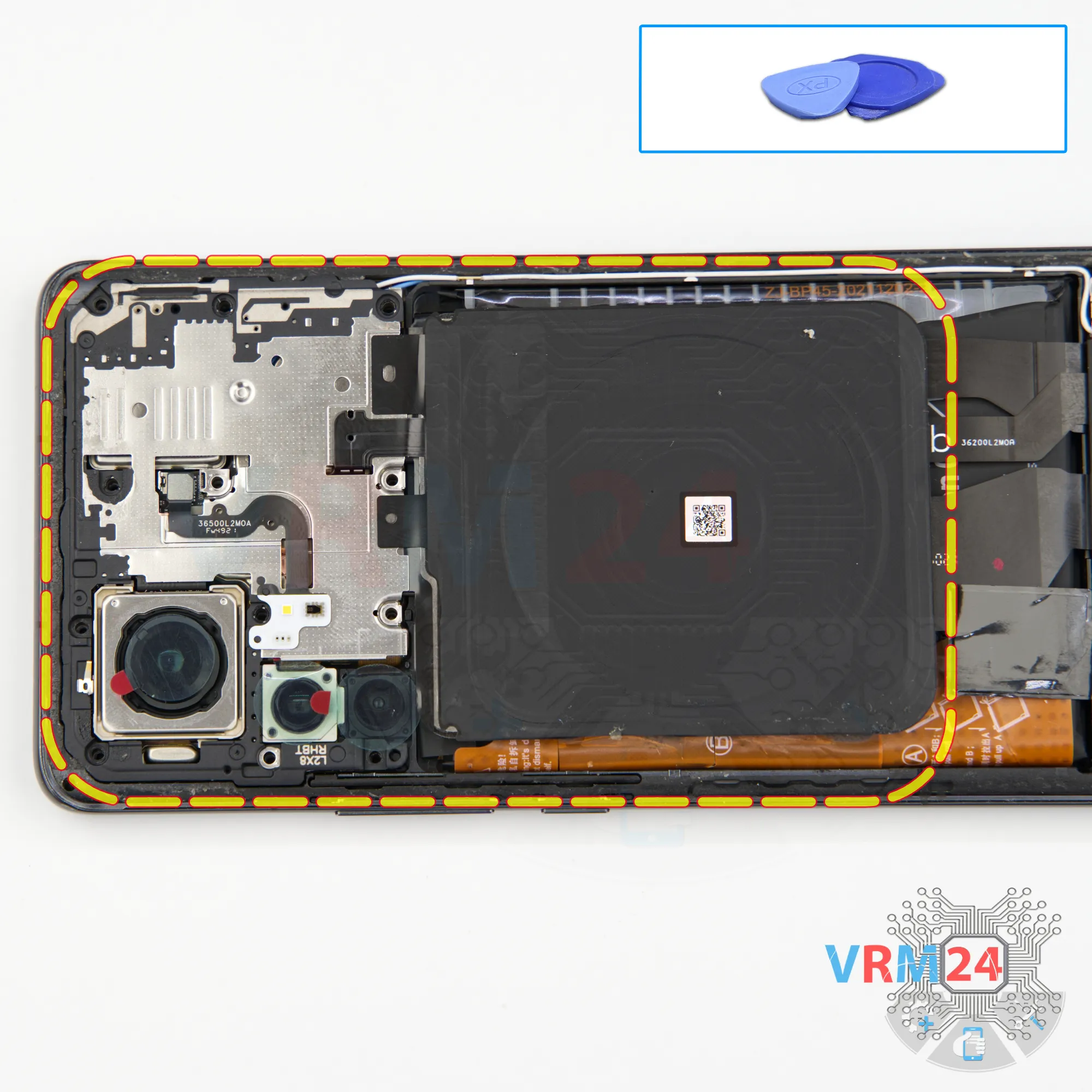

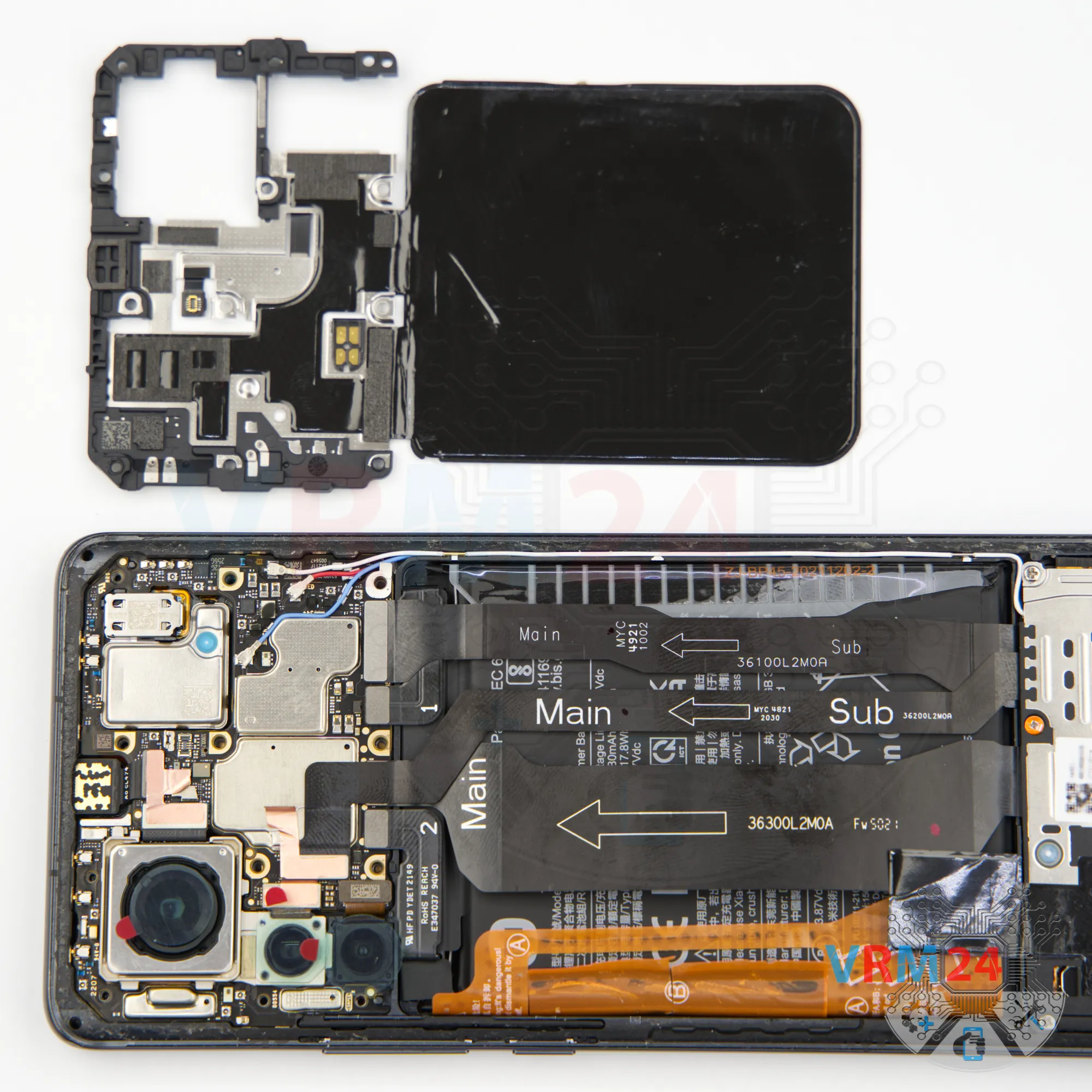

A continuación, ya podemos retirar la tapa con las antenas y NFC.

Levante con cuidado el borde, desconecte la cubierta y déjela a un lado, junto con el soporte.

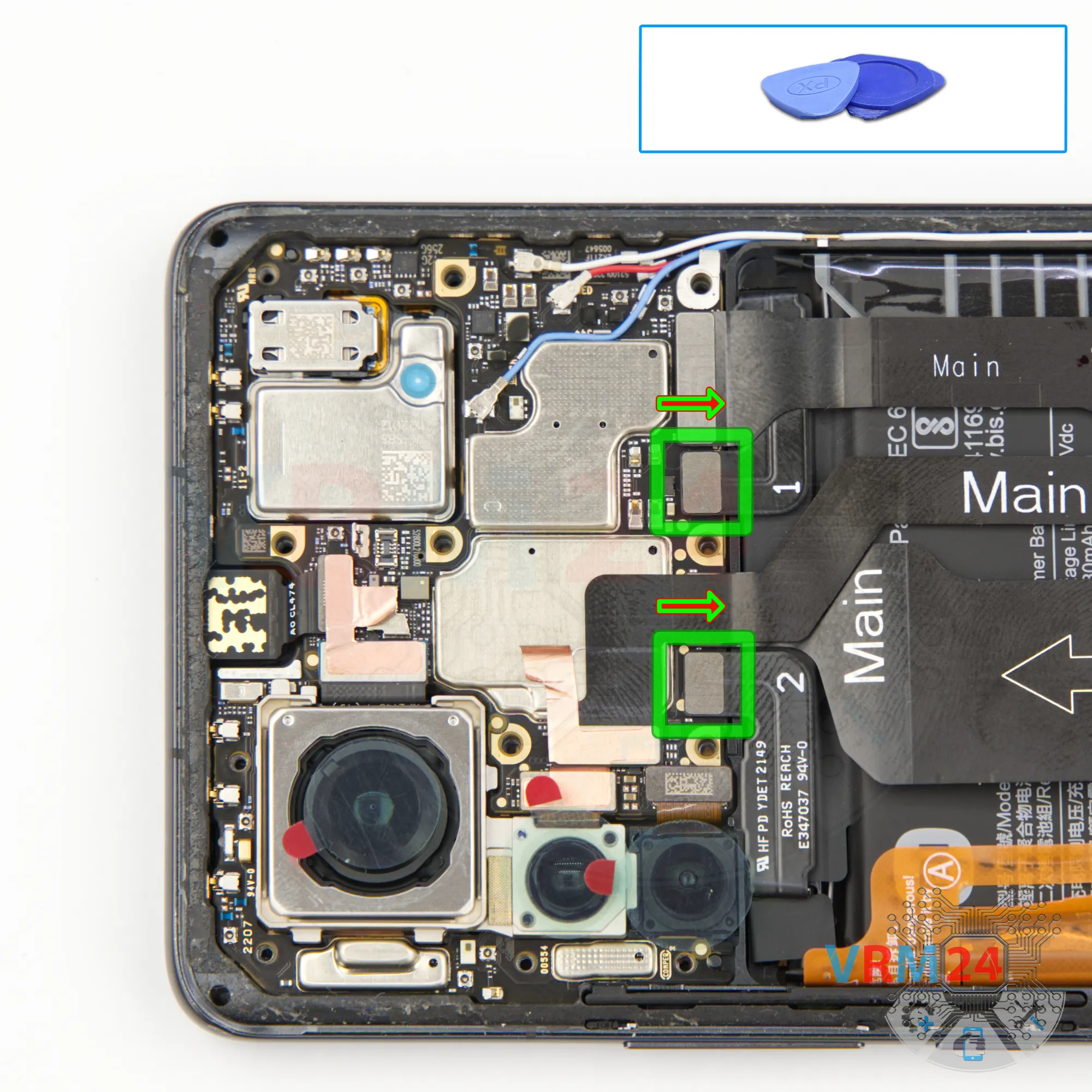

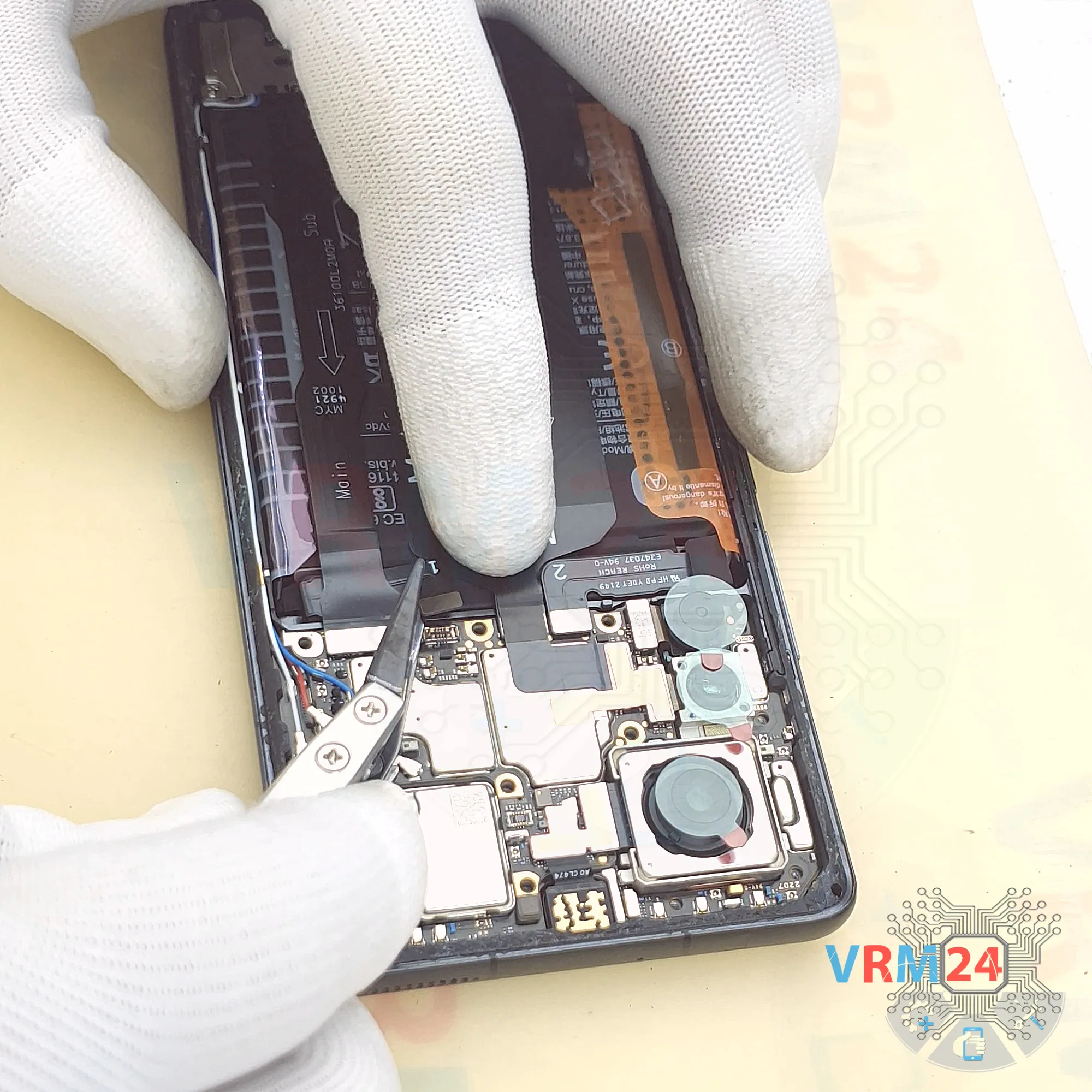

Después de eso, utilice una herramienta no metálica para desconectar los dos conectores de la batería.

Es mejor desconectar también el conector del cable flexible entre placas y colocarlo debajo del conector de la batería, para que no se vuelva a conectar accidentalmente.

ℹ️️ El Xiaomi 12 Pro modelo 2201122G utiliza una batería recargable BP45 con una capacidad de 4600 mAh.

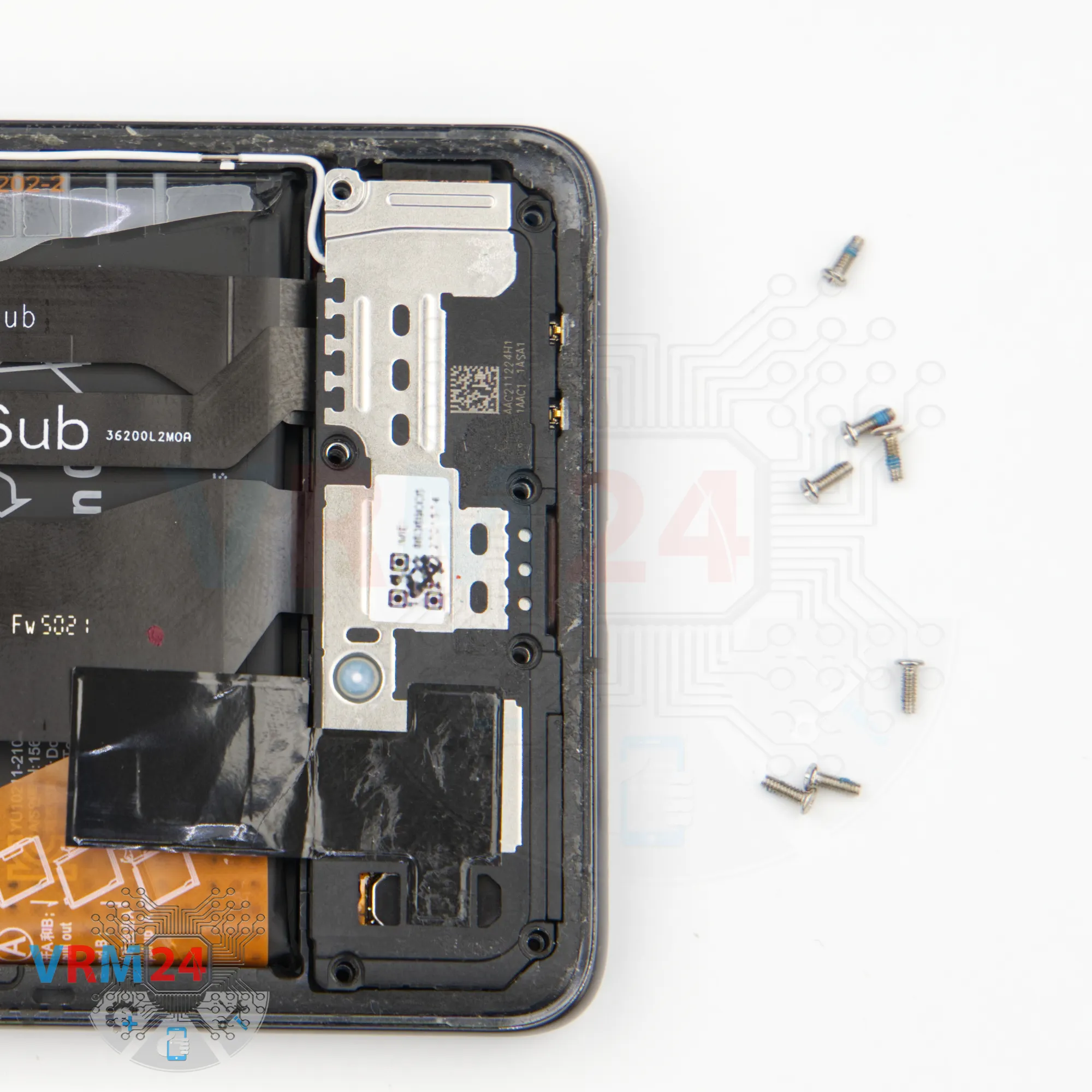

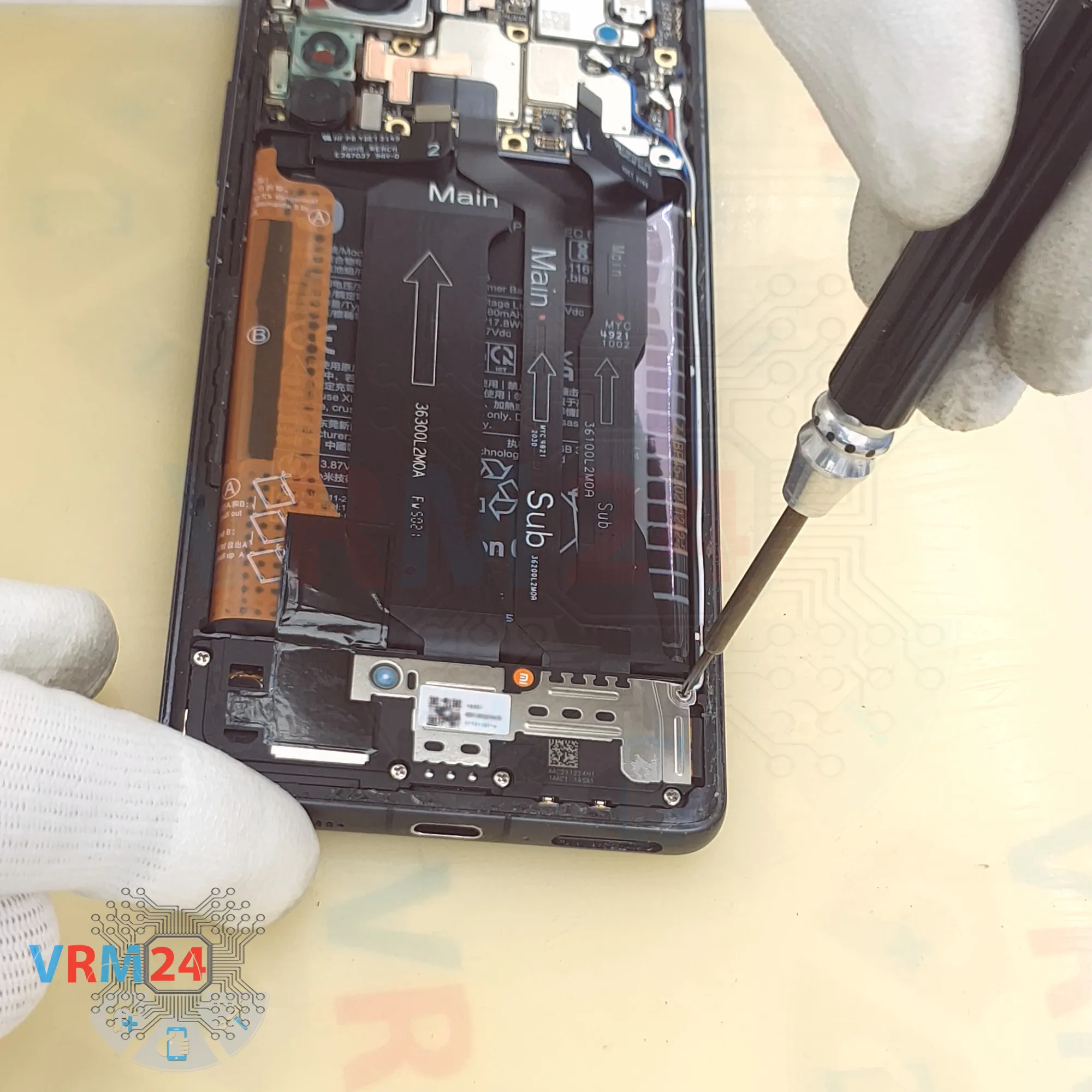

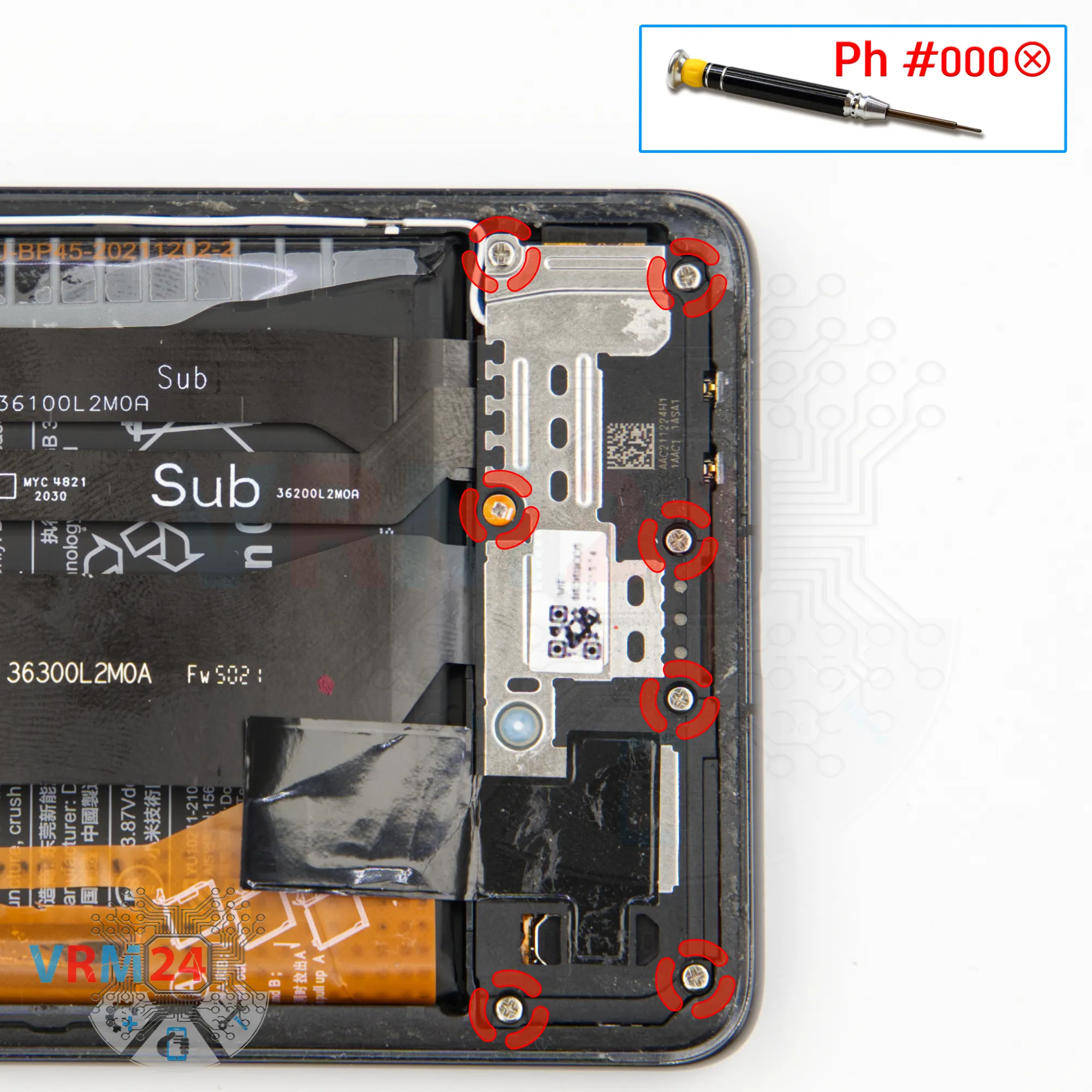

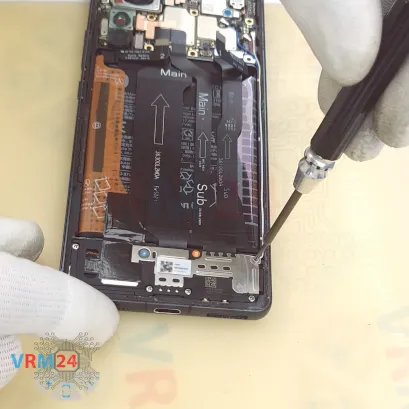

Ahora pasamos a desatornillar los tornillos de la sección inferior.

Nuevamente utilizamos un destornillador Phillips de 1,5 mm.

Asegúrate de mantener estos tornillos separados de los superiores, ya que pueden diferir.

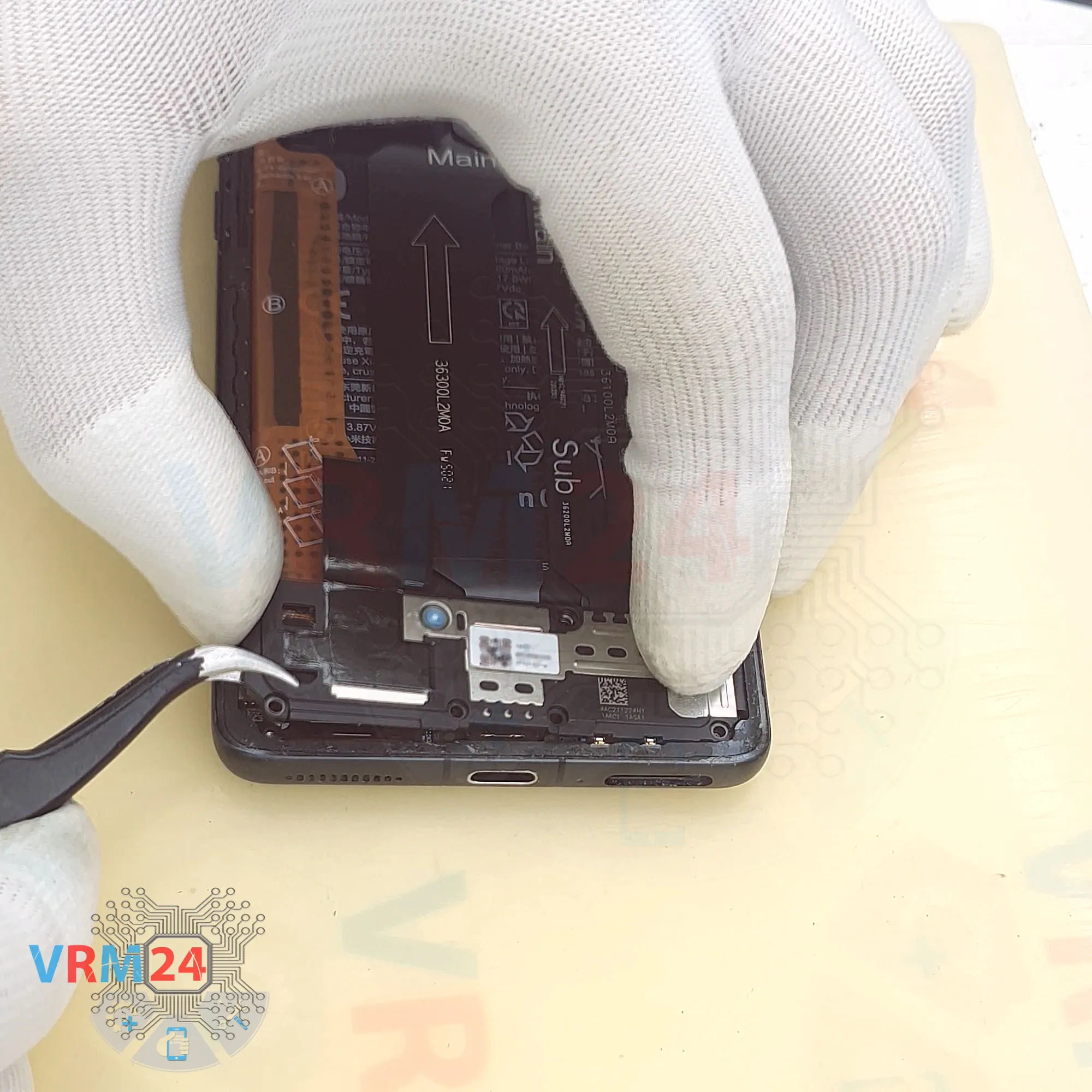

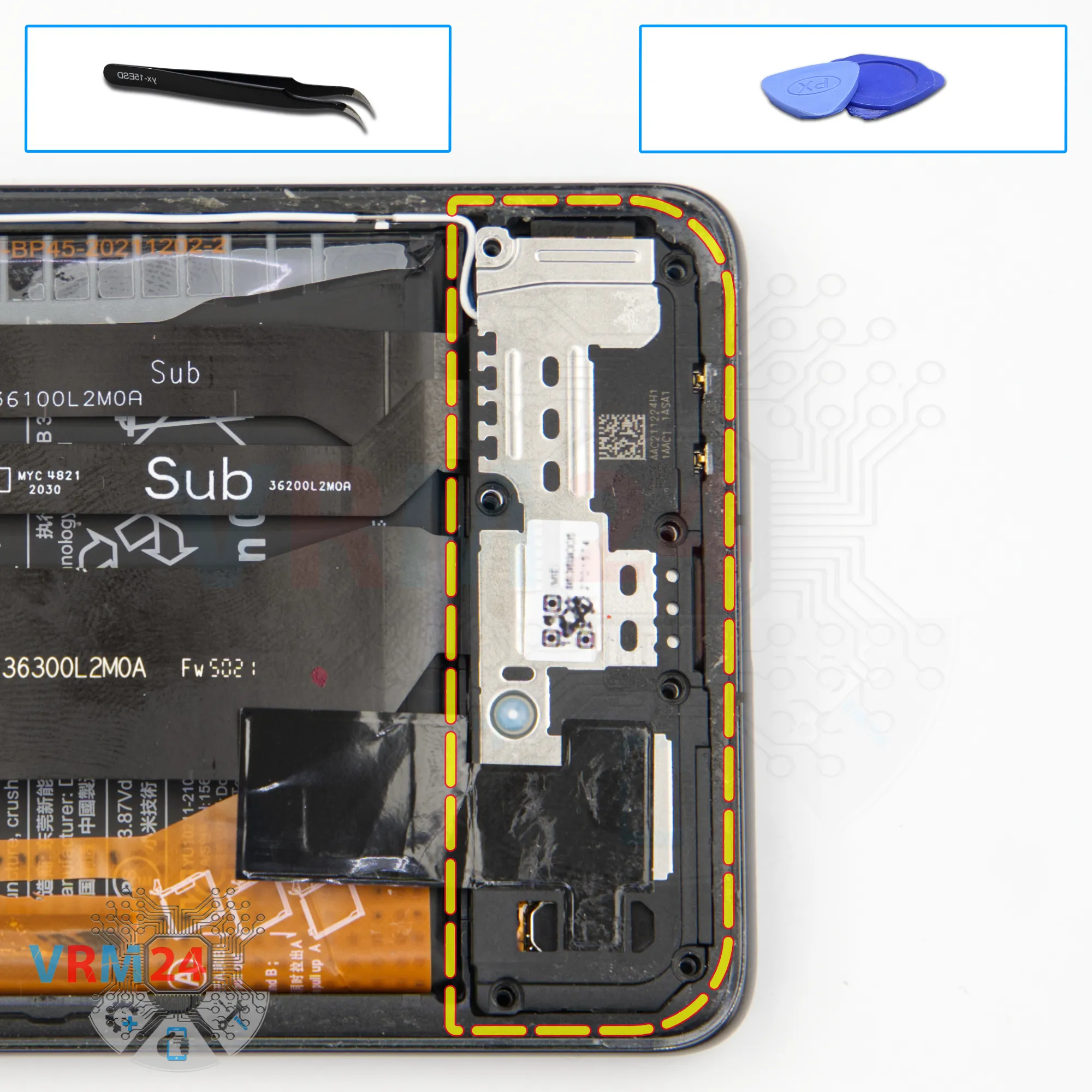

A continuación, retiramos la tapa inferior con el altavoz.

Levántelo con cuidado desde el borde, levántelo ligeramente y retírelo.

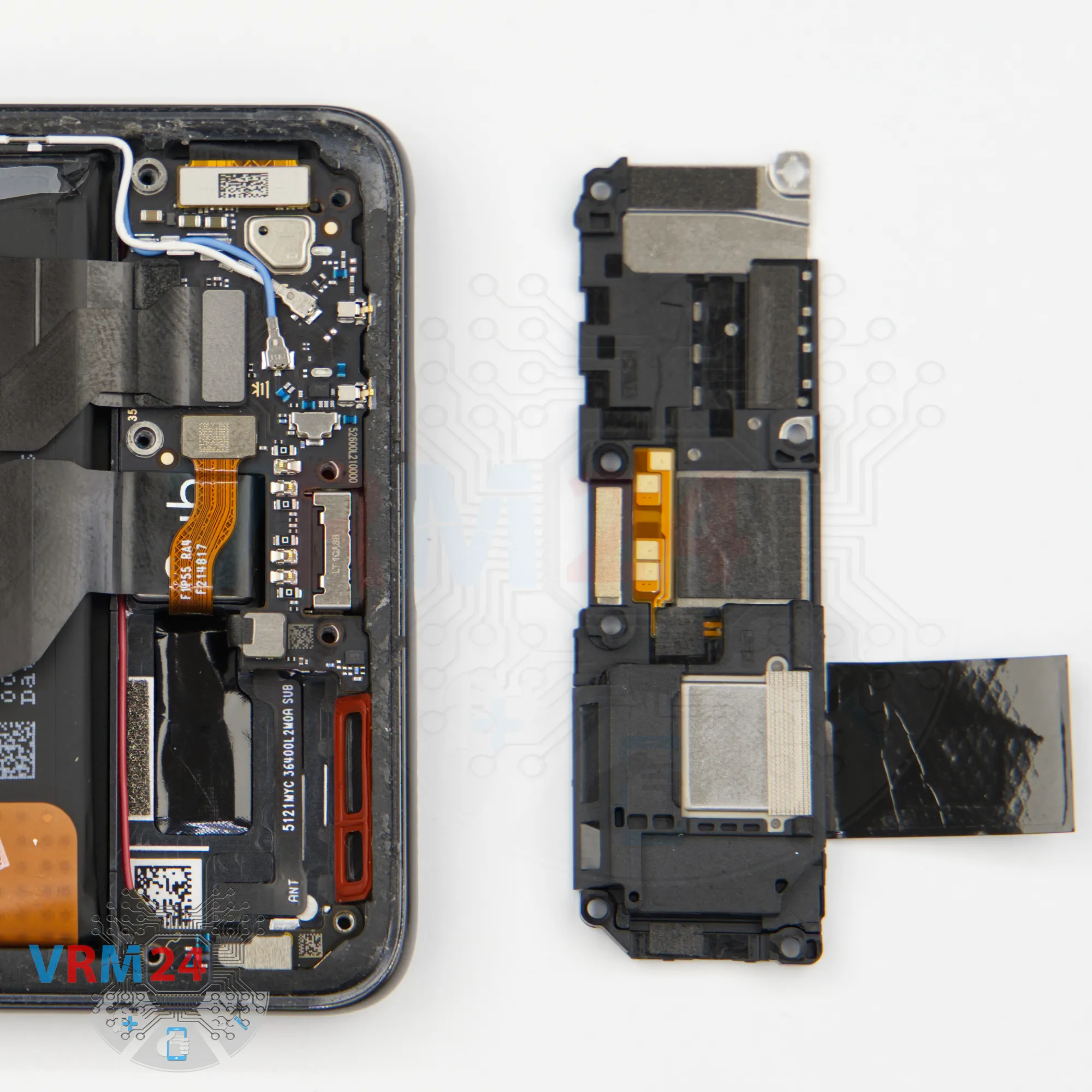

Como podemos ver, el altavoz está montado sobre esta tapa.

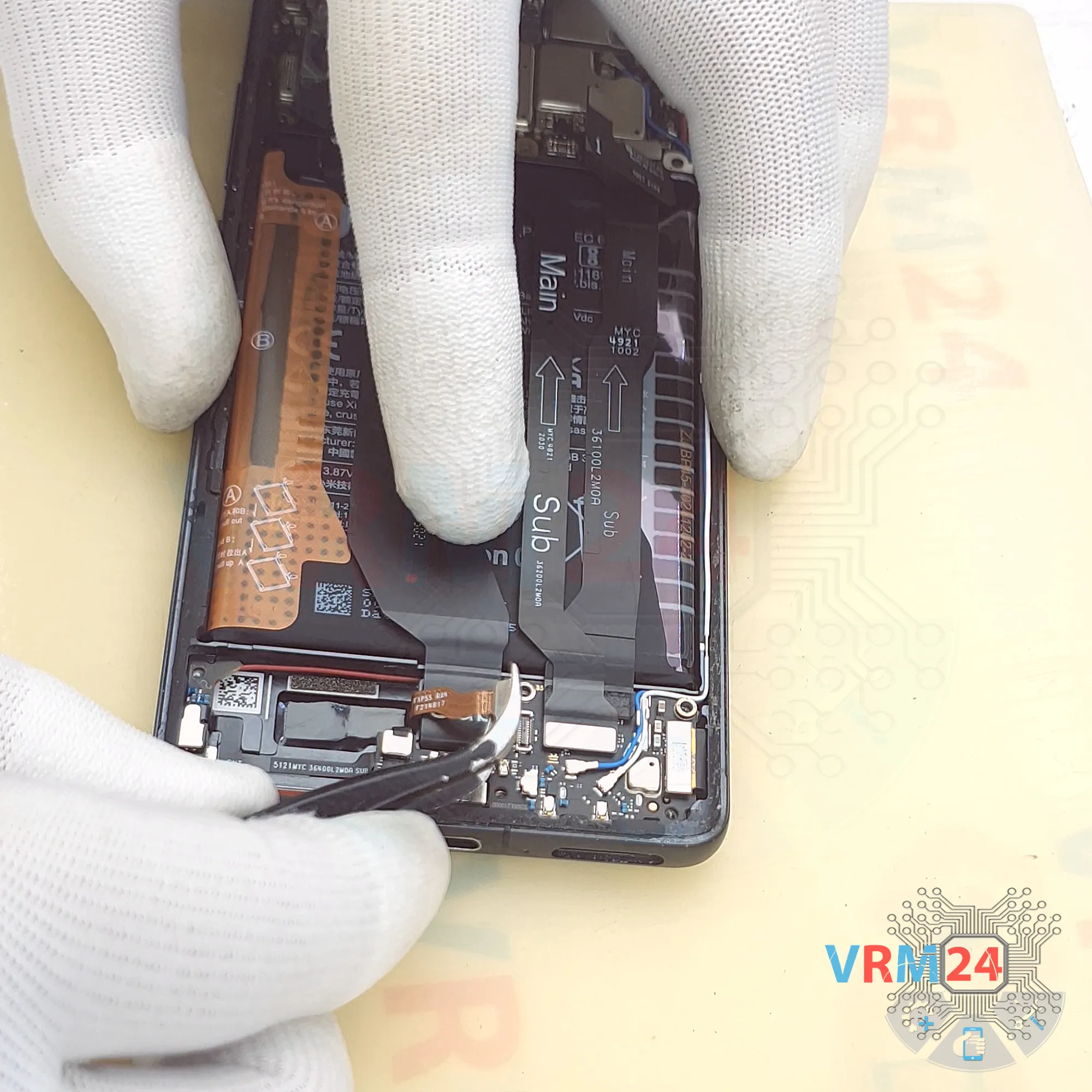

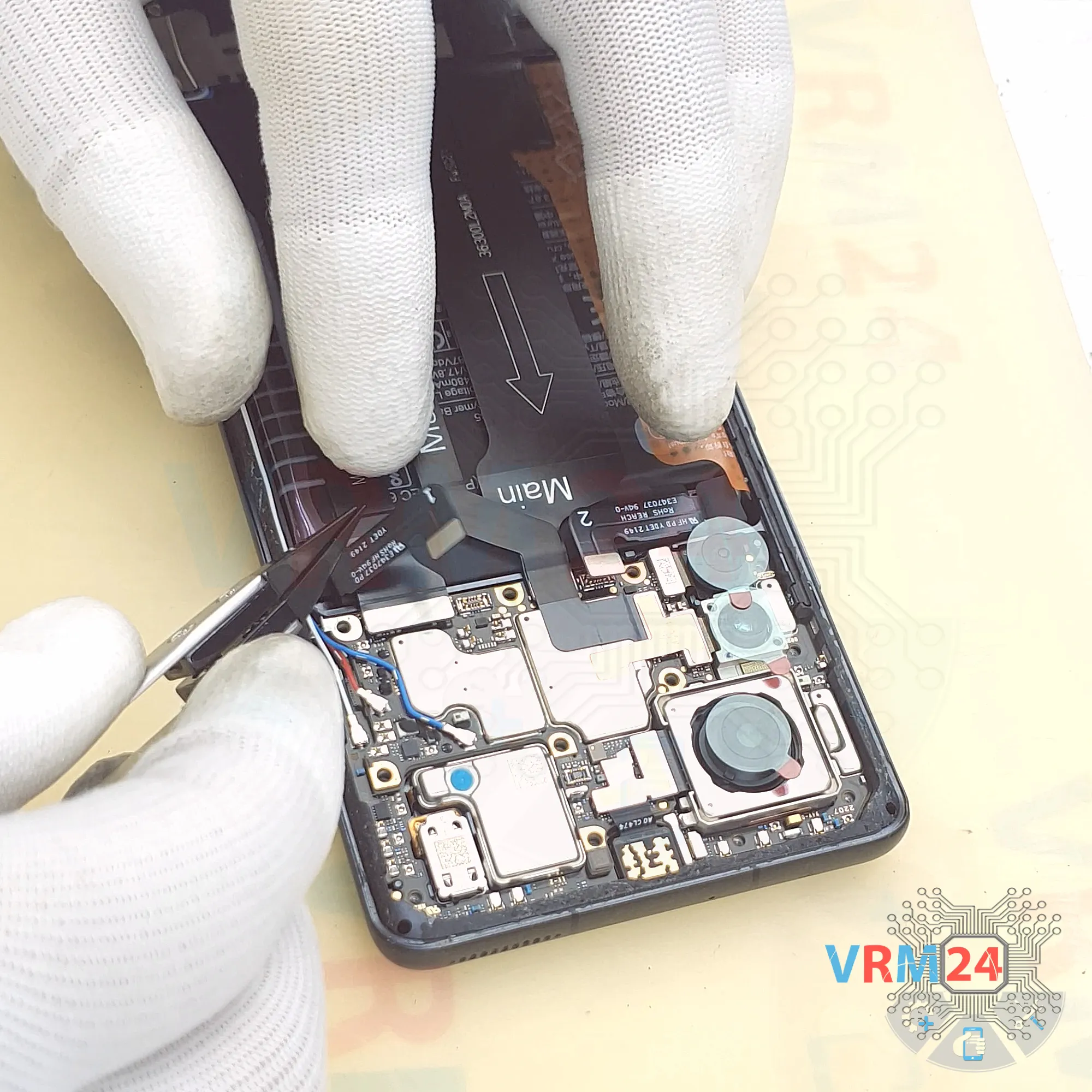

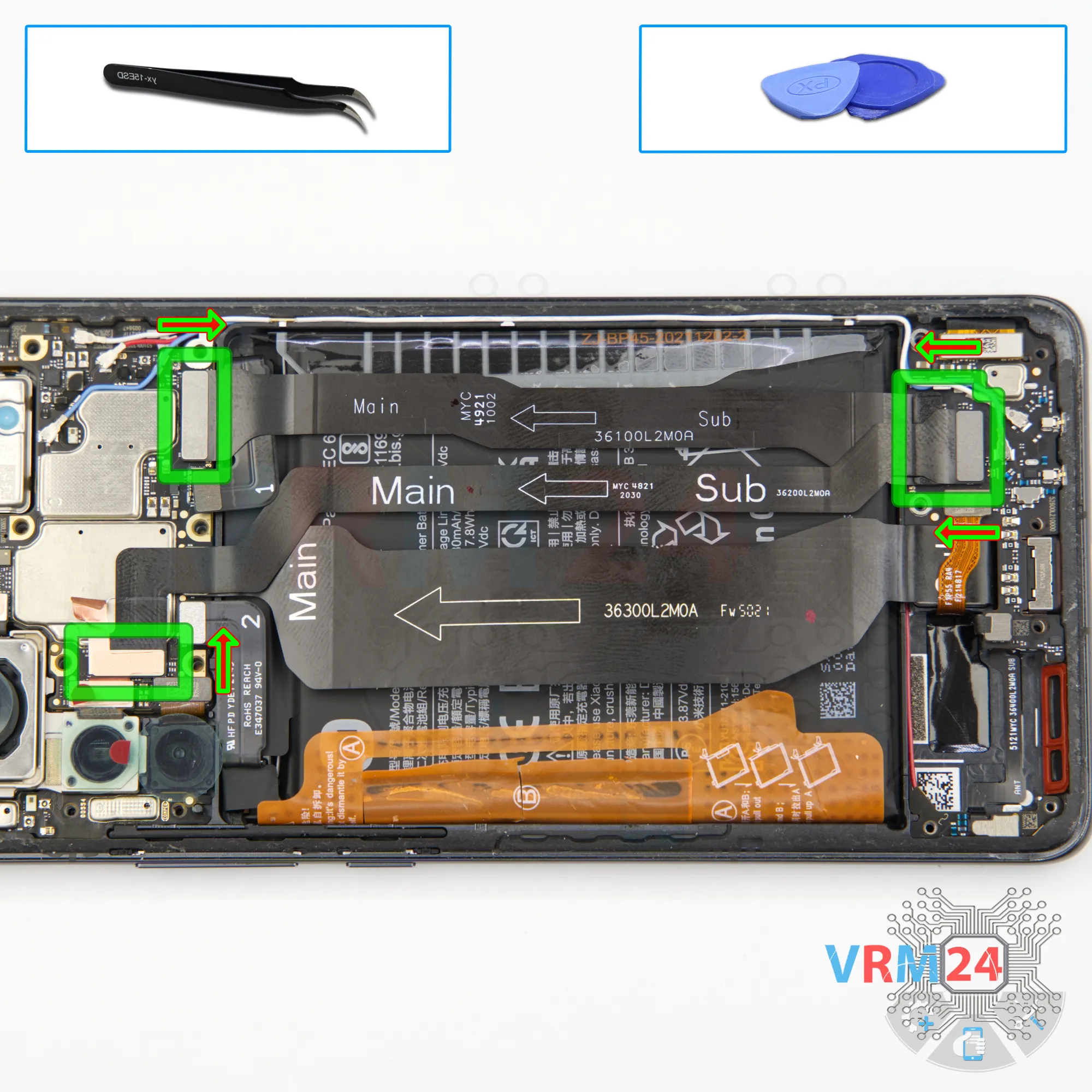

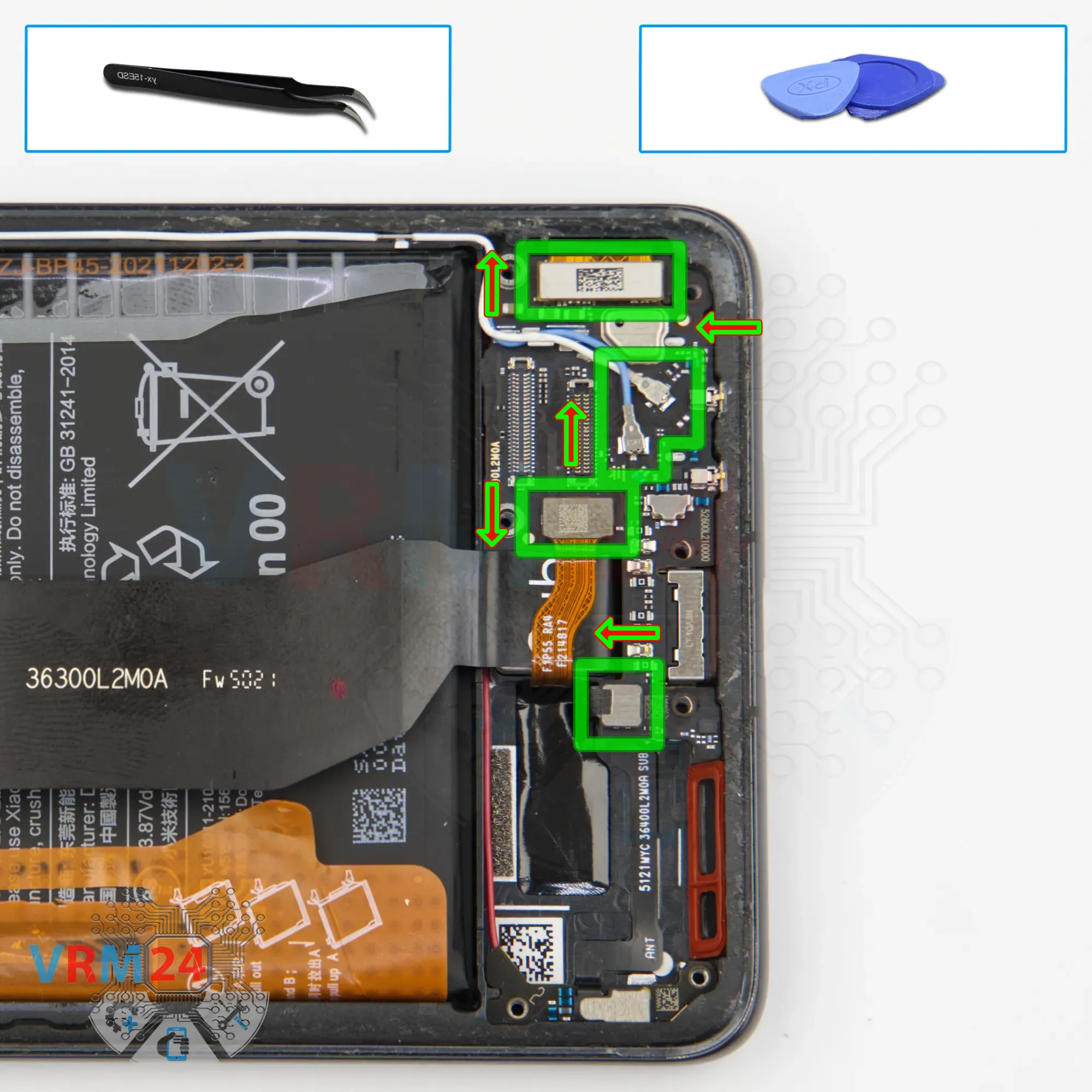

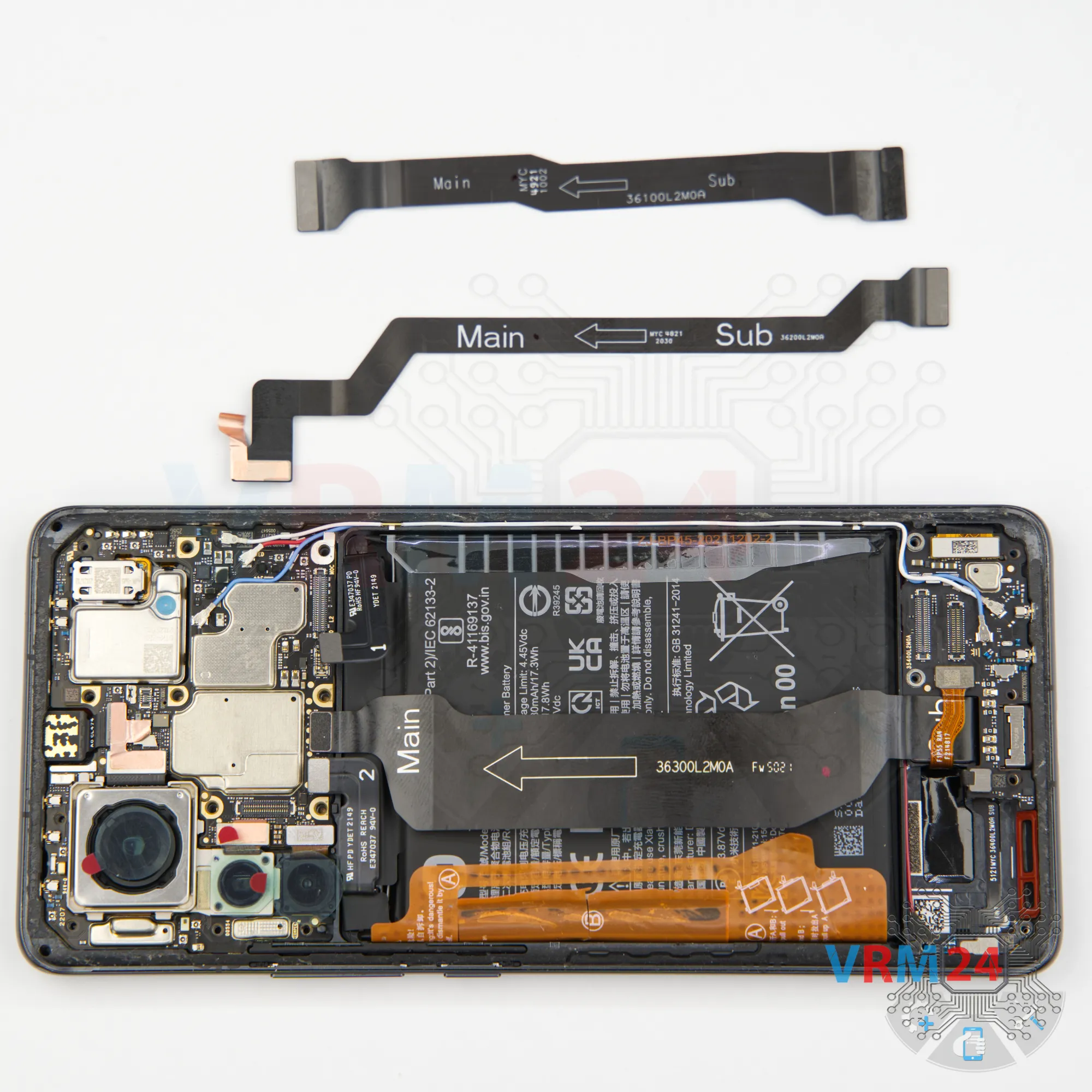

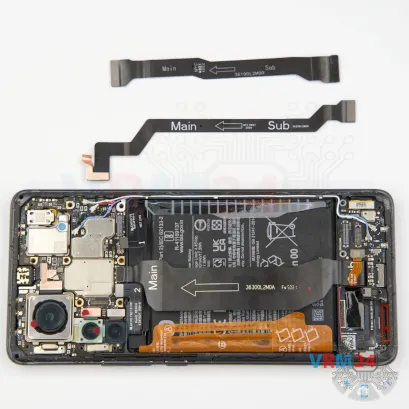

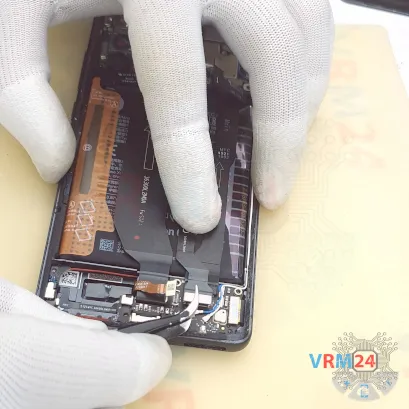

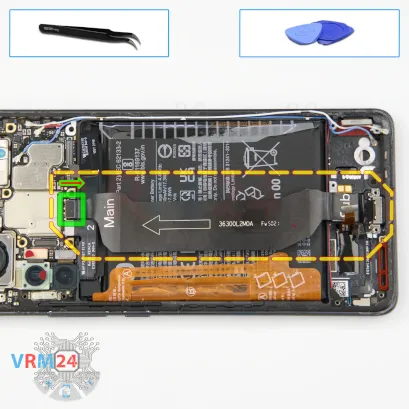

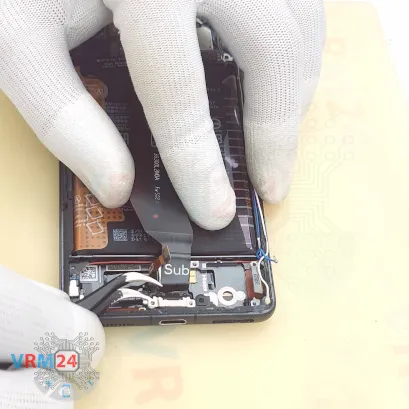

A continuación, desconectamos los conectores de ambas placas de circuito y retiramos los dos cables de interconexión.

Presta atención: las flechas en los cables flexibles indican la dirección hacia la placa base.

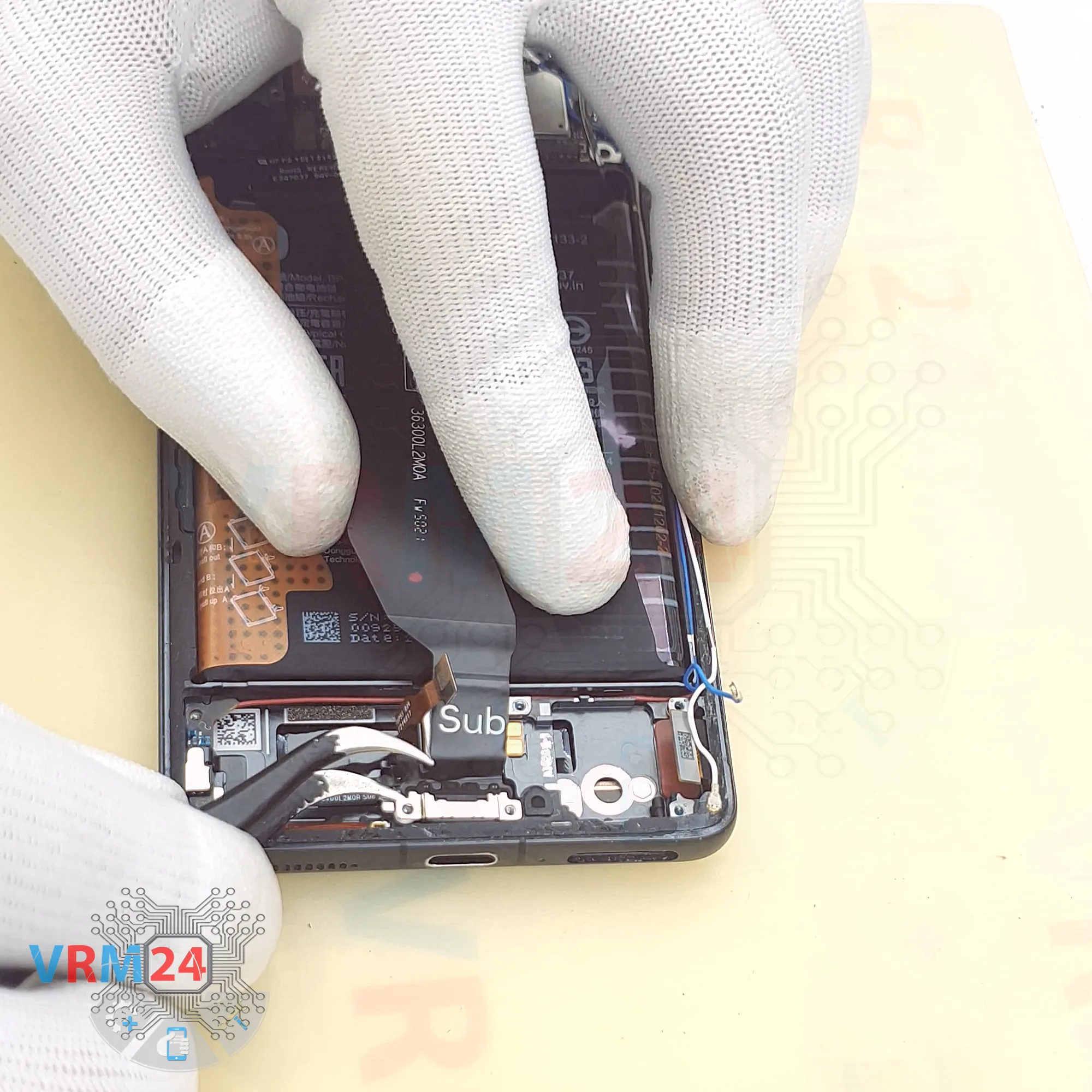

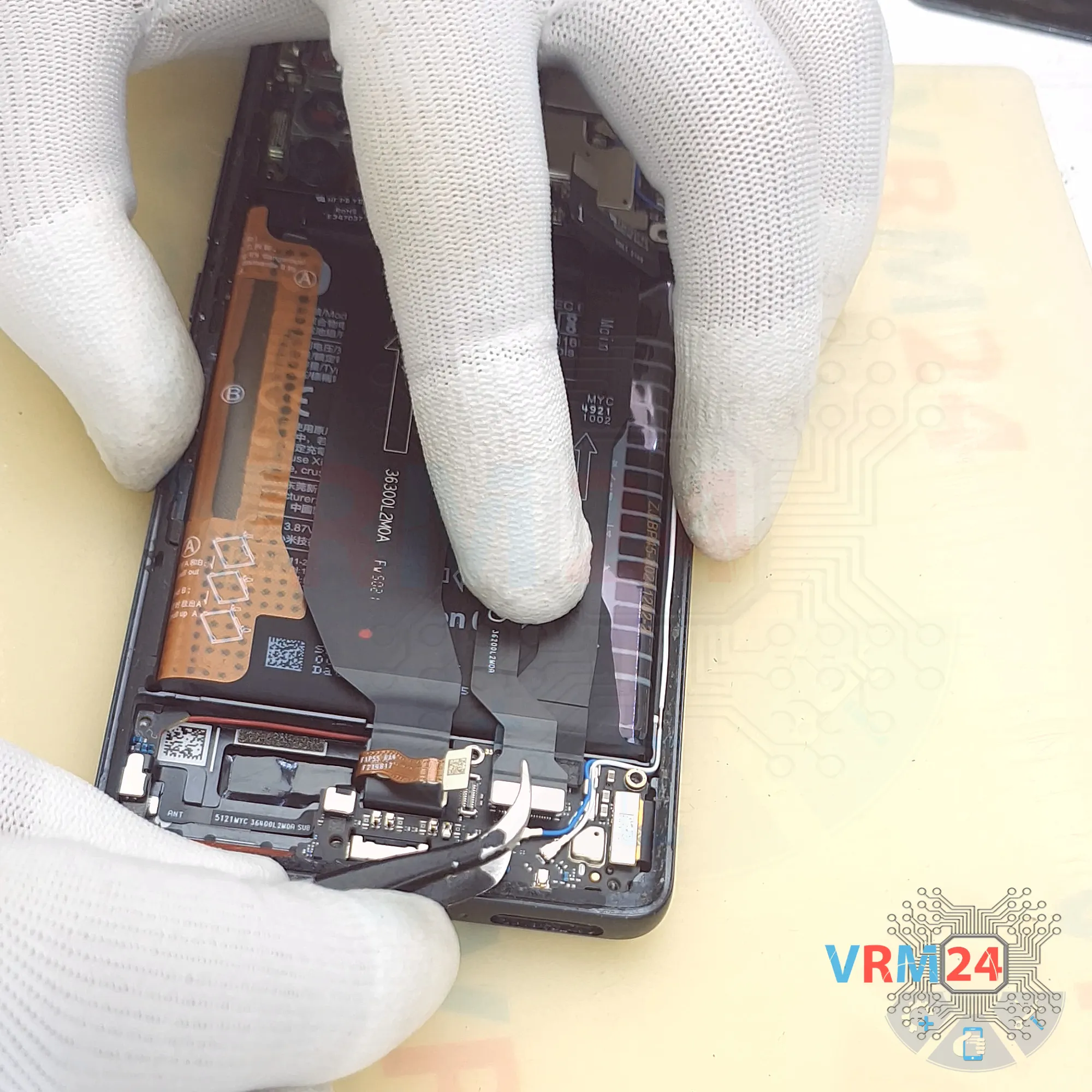

Y desconectamos los conectores — el conector del sensor de huellas dactilares, el conector del motor de vibración, el conector de la pantalla y los dos conectores del cable coaxial.

También necesitamos soltar los propios cables coaxiales.

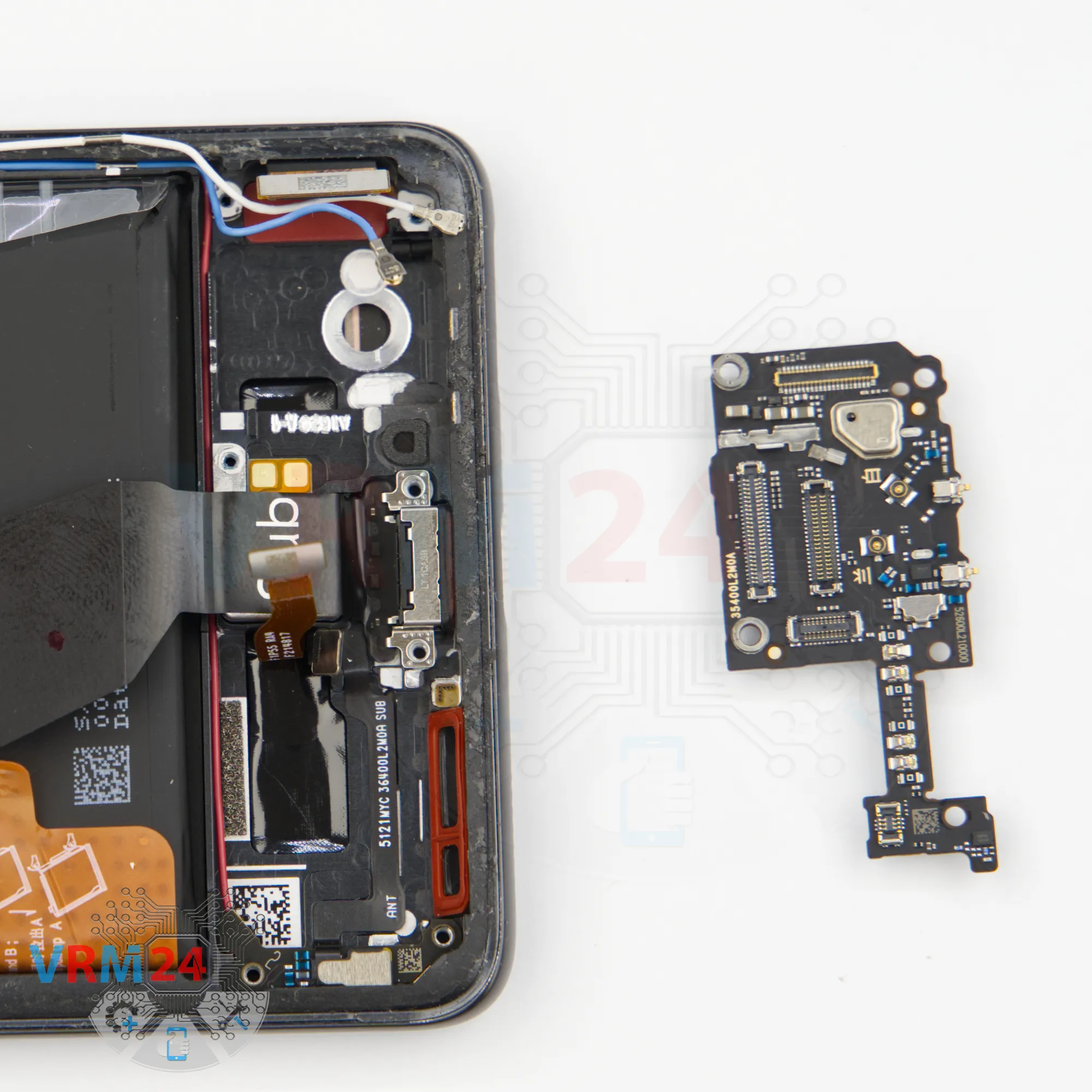

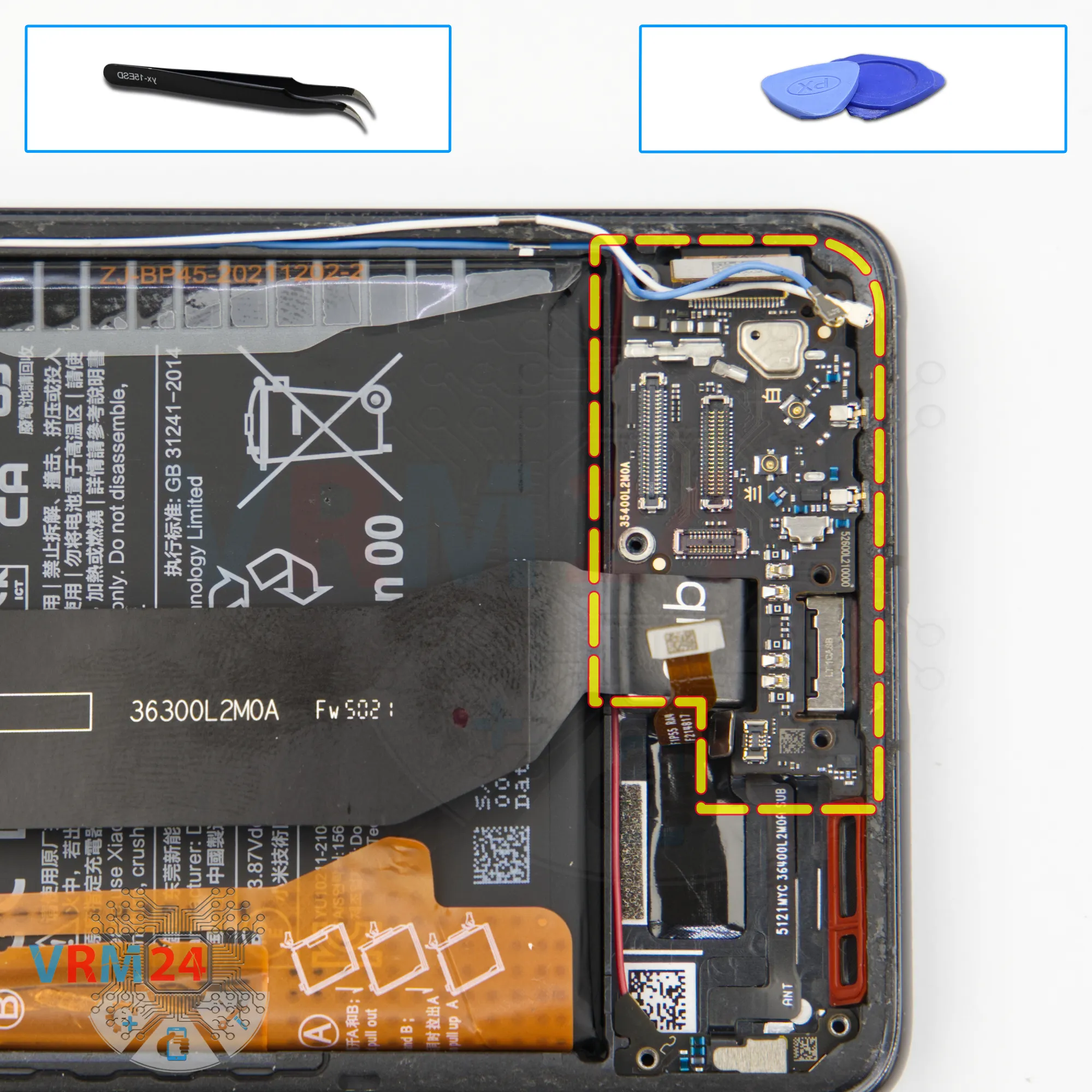

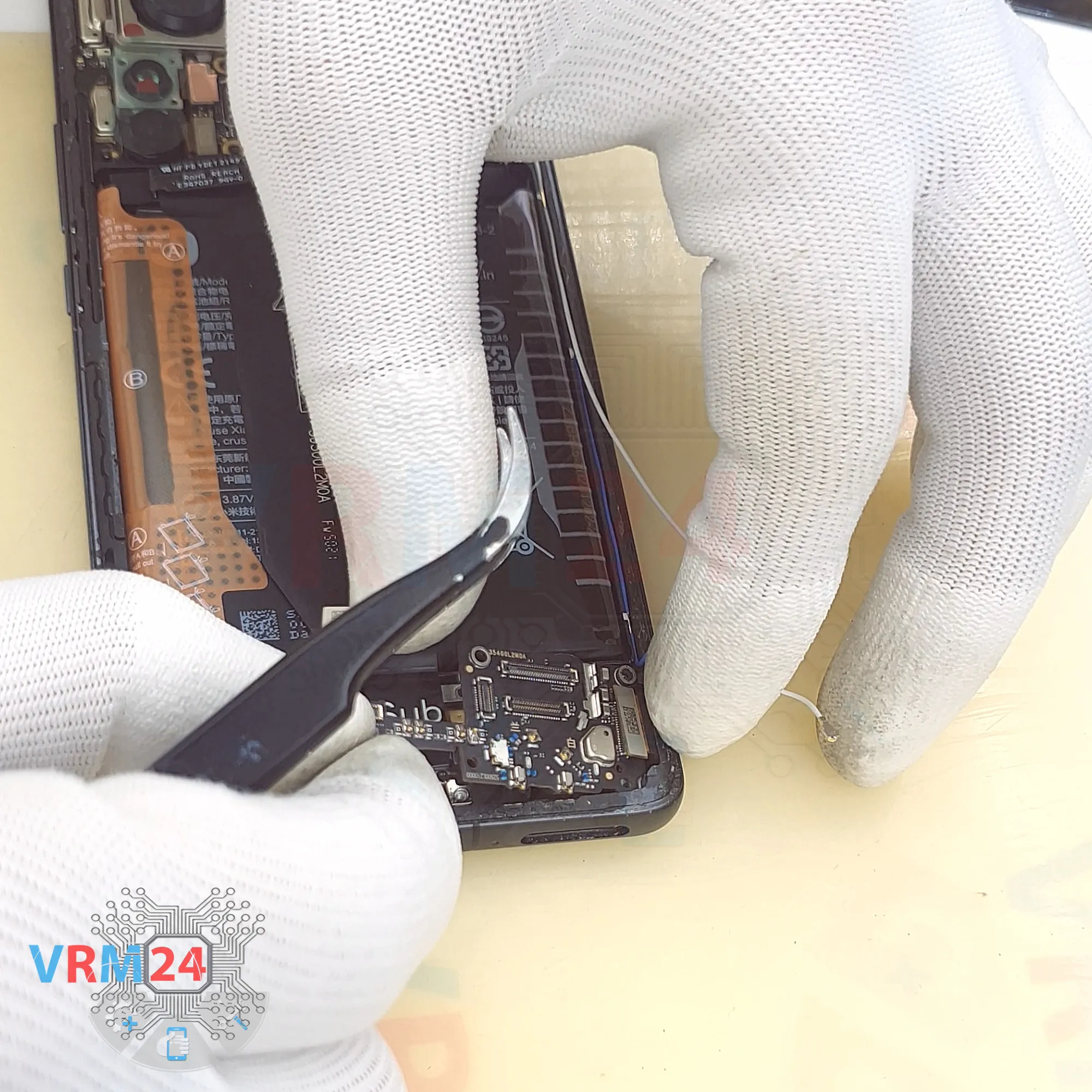

Y retiramos el subtablero.

En la placa secundaria, el conector SIM está ubicado en el lado interior y el micrófono está debajo del protector.

En el marco de la pantalla podemos ver el motor de vibración, y debajo probablemente esté el sensor de huellas dactilares.

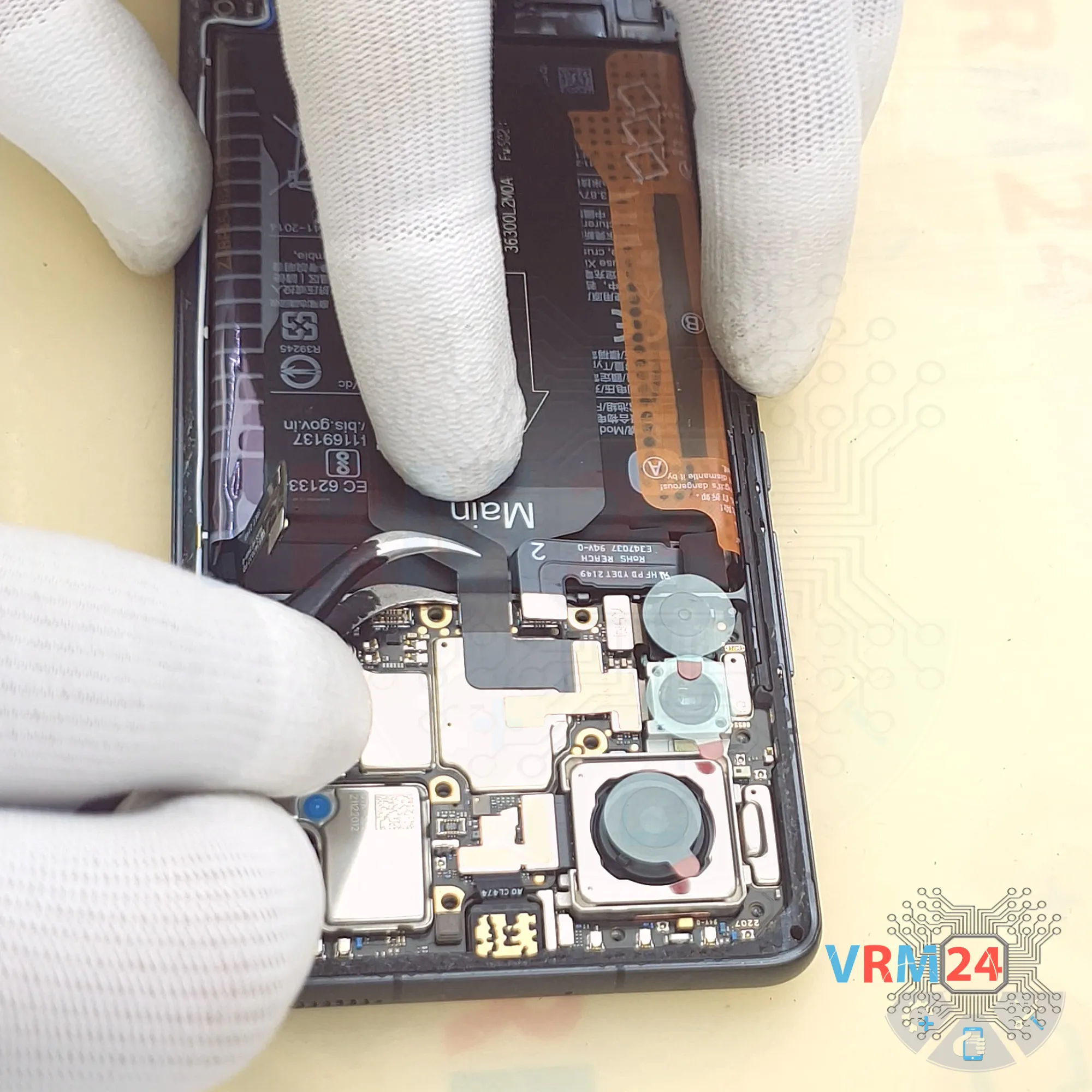

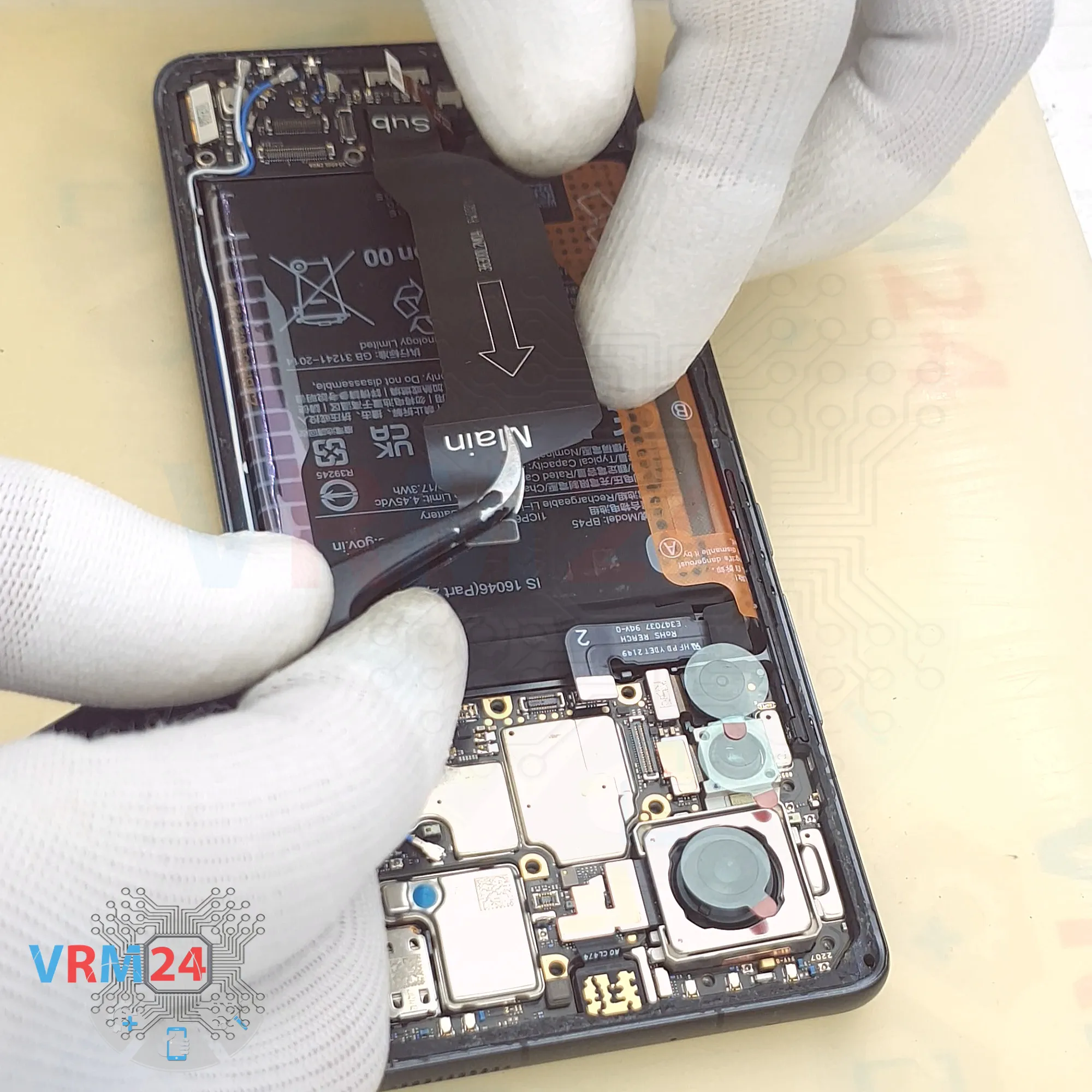

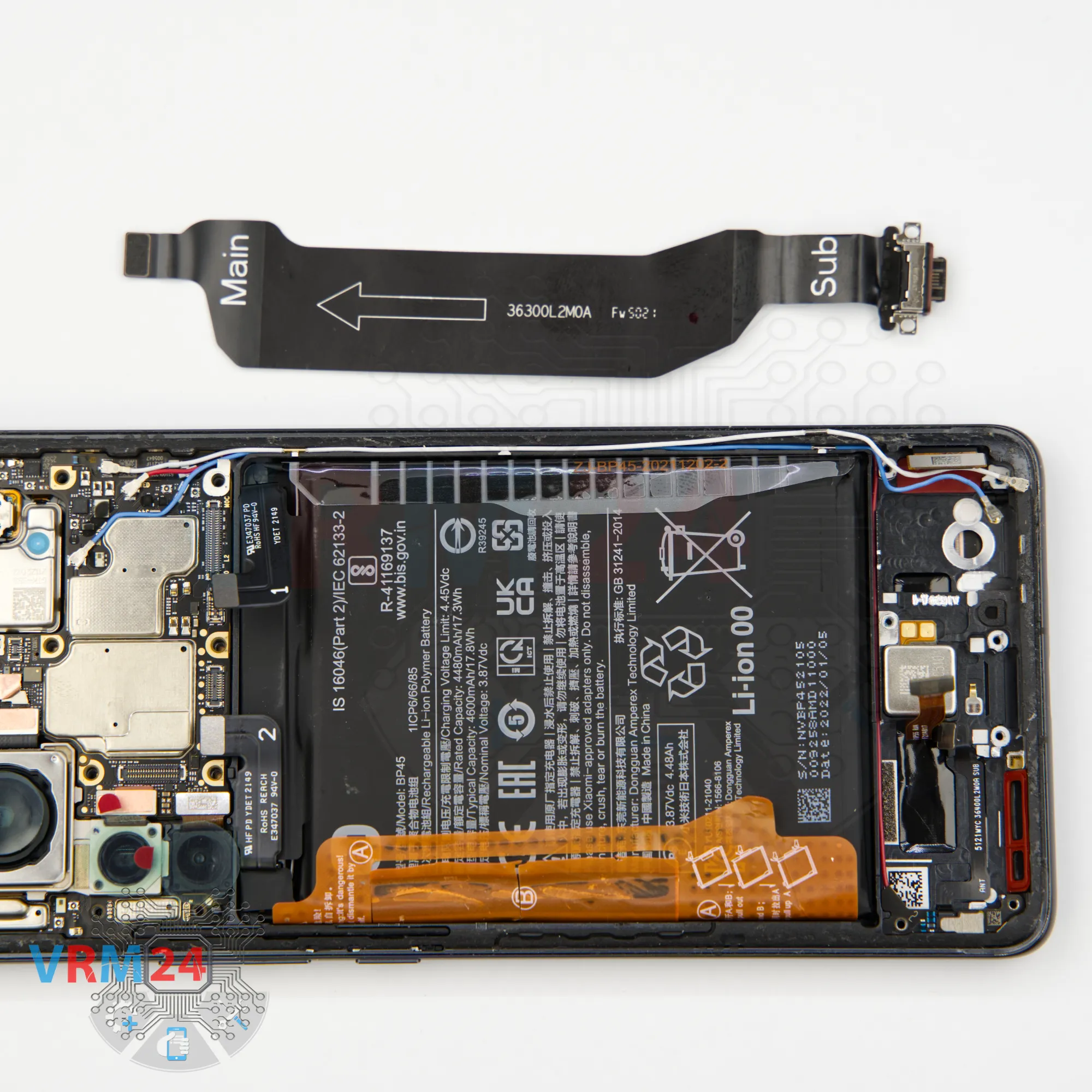

Ahora ya podemos desconectar el cable flex del puerto de carga.

Levántelo con cuidado desde el borde; no tirar del propio flex para no dañar las tiras.

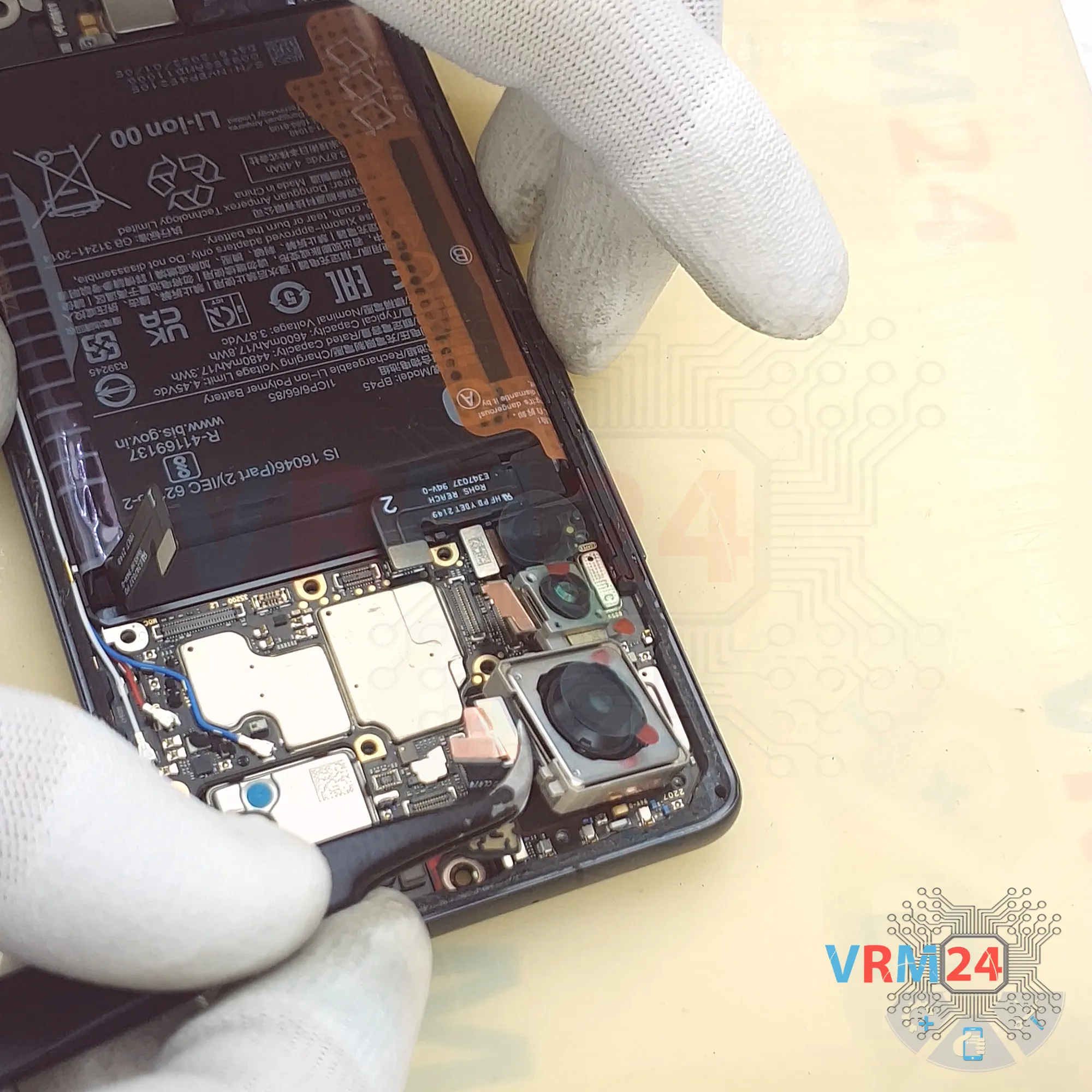

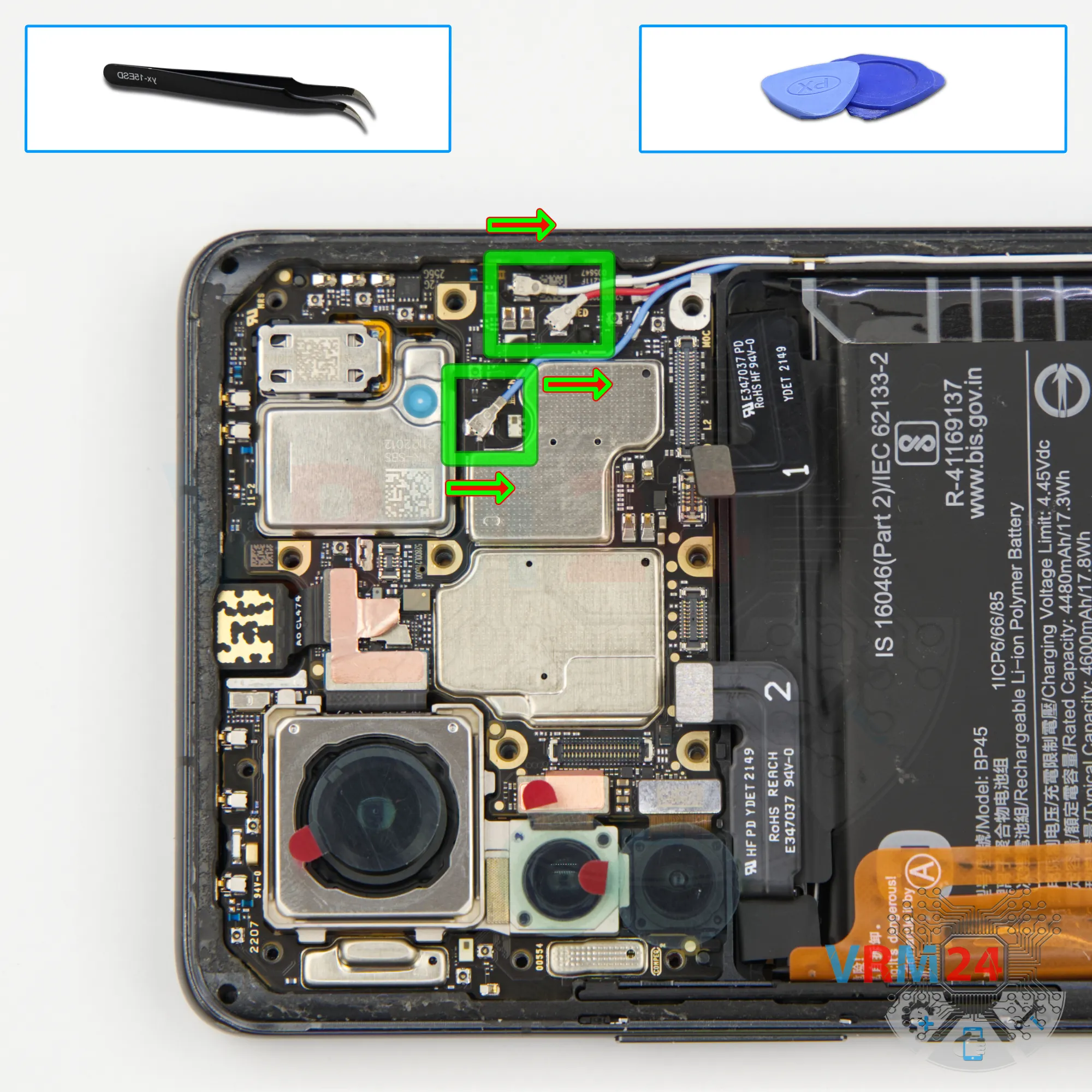

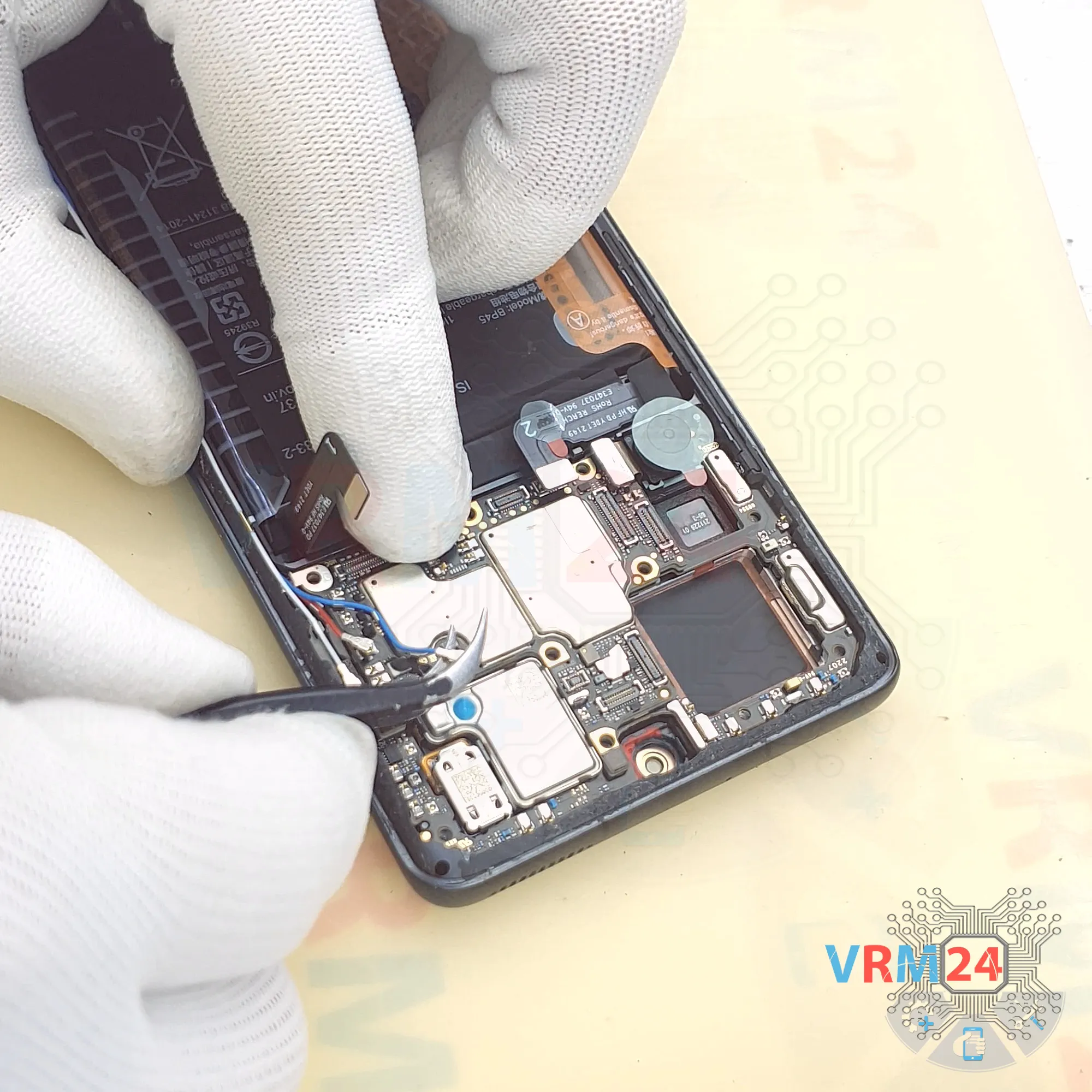

A continuación, desconecte los conectores del cable coaxial, suelte los cables de sus clips en la placa base y apártelos.

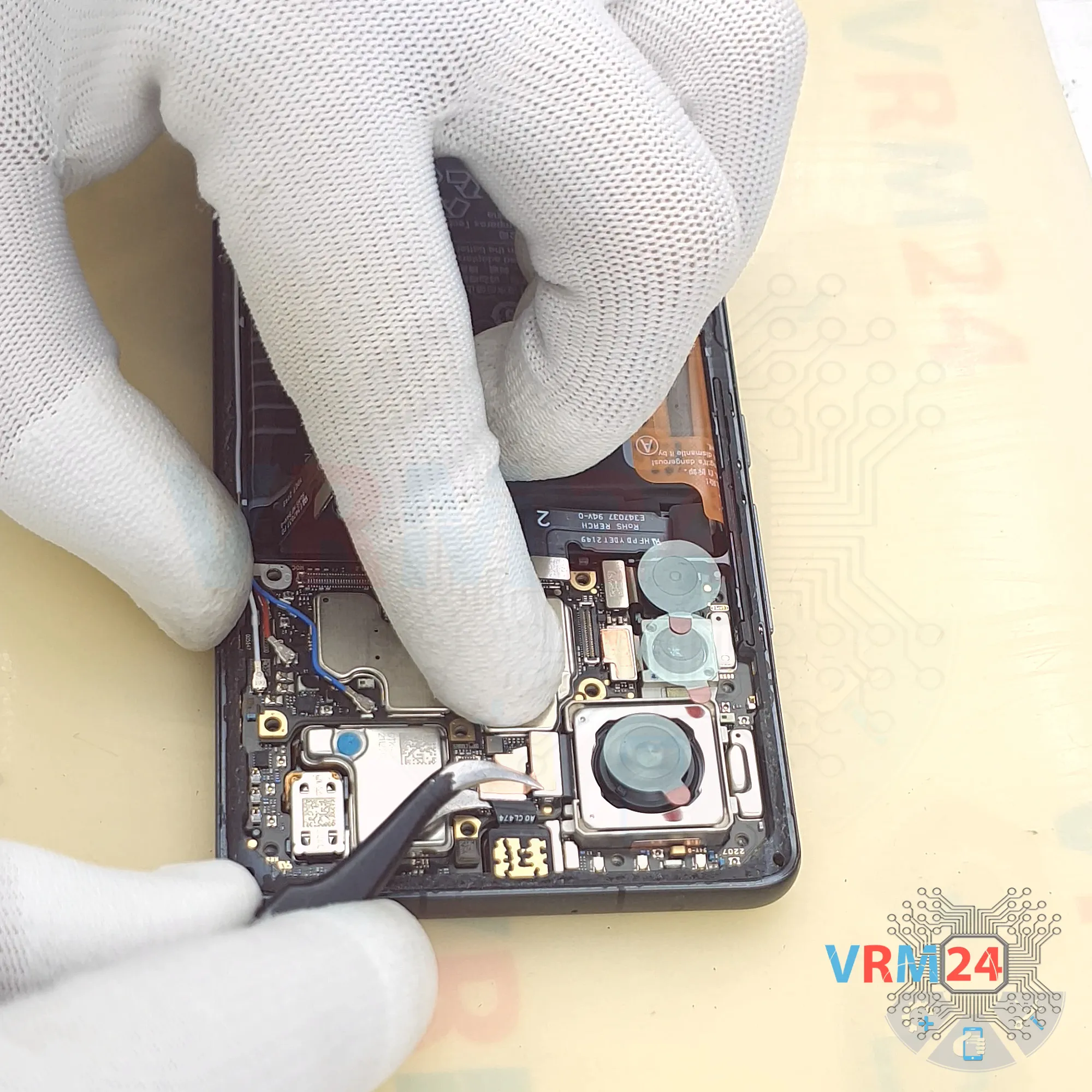

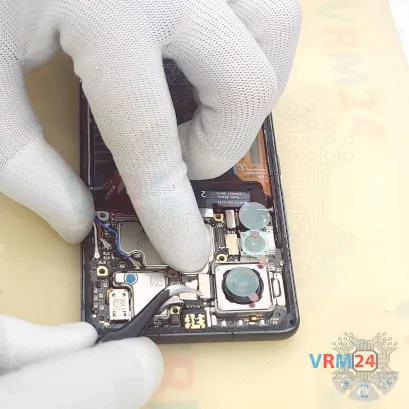

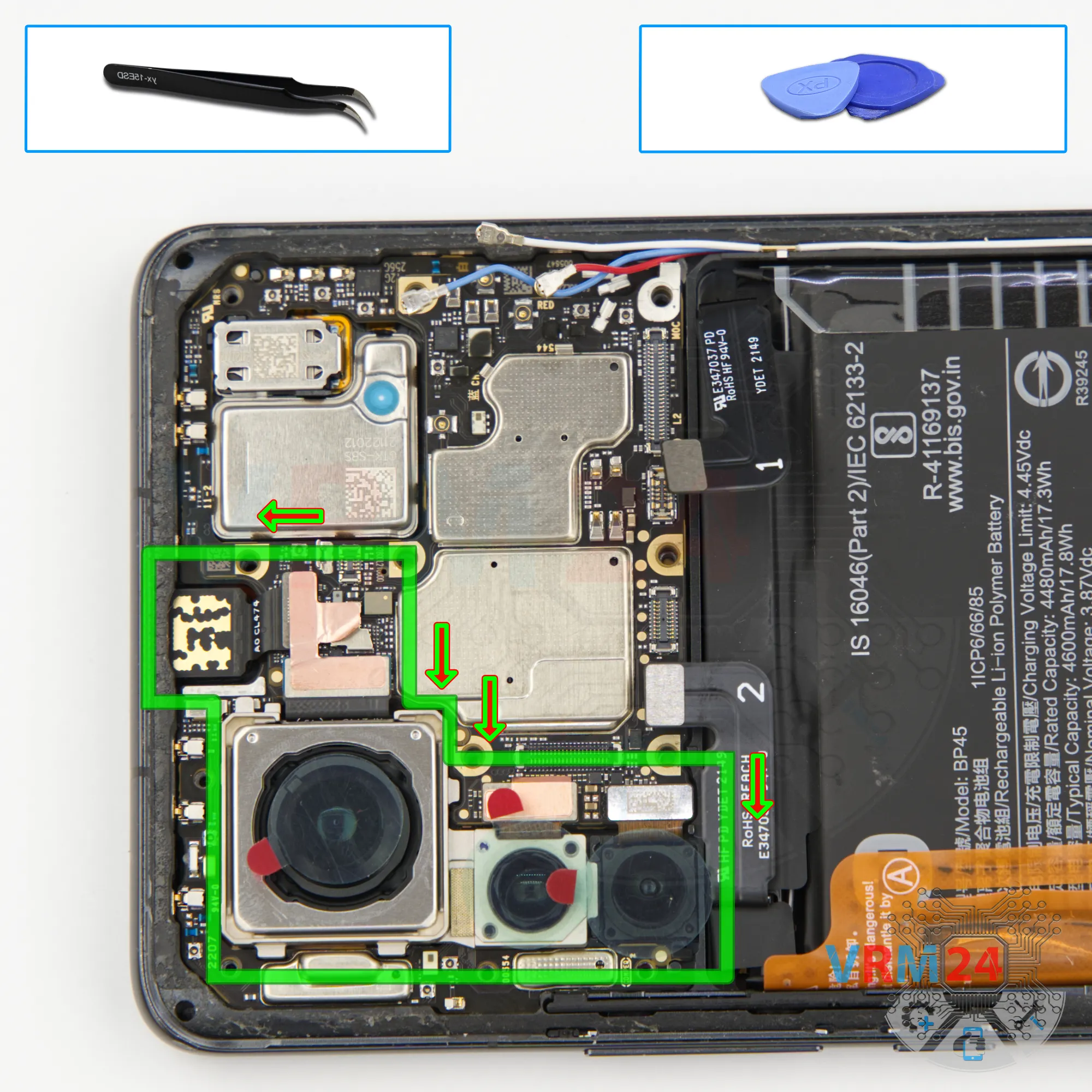

Y desconectamos los conectores de la cámara.

Como puede ver, las cámaras están conectadas mediante una lámina disipadora de calor, por lo que es mejor conservarla.

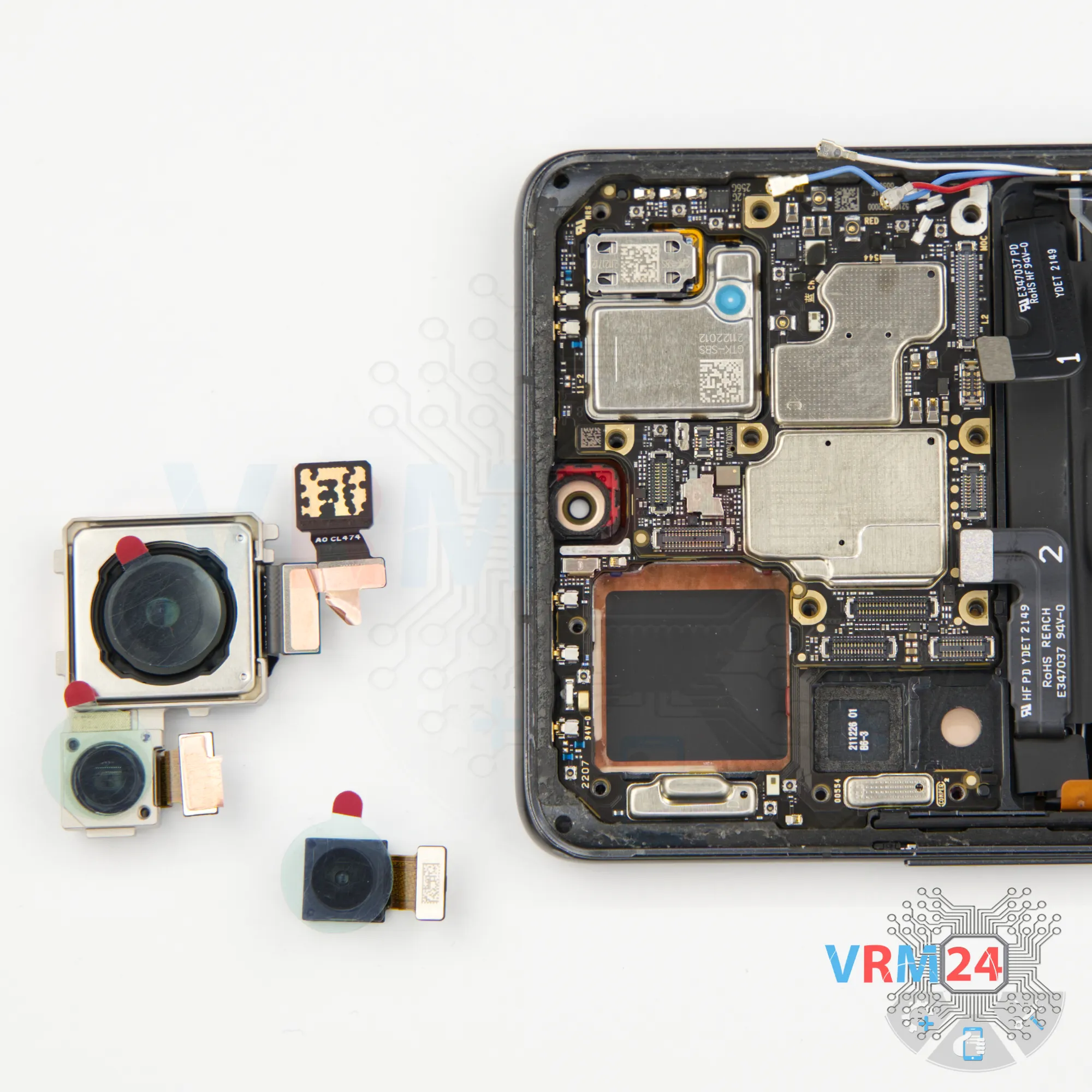

Desconecta la cámara frontal, el módulo de la cámara trasera y extráelos juntos.

La cámara frontal también debe cubrirse con una película para evitar que entre polvo en la lente.

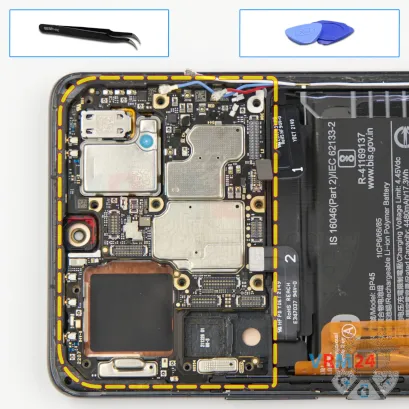

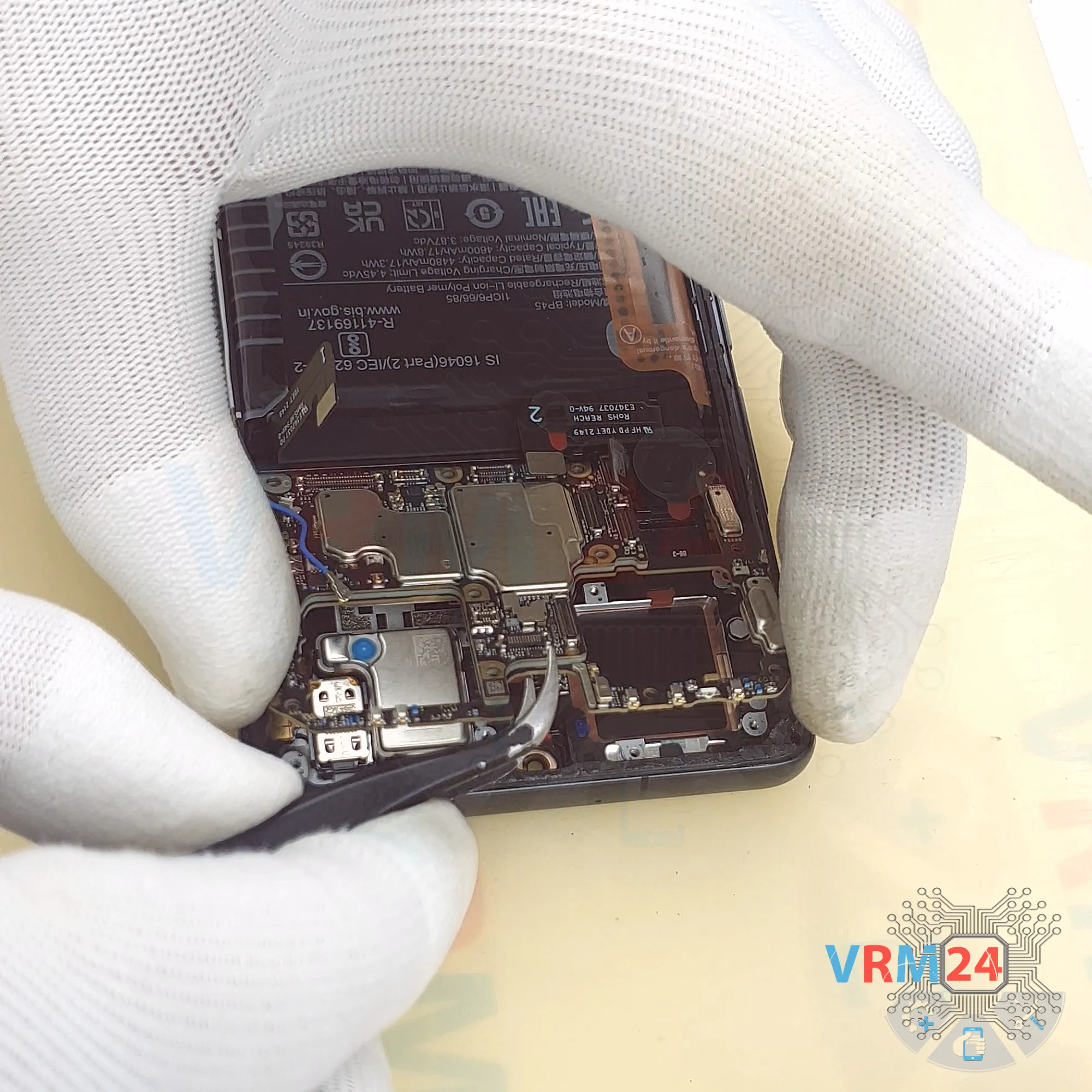

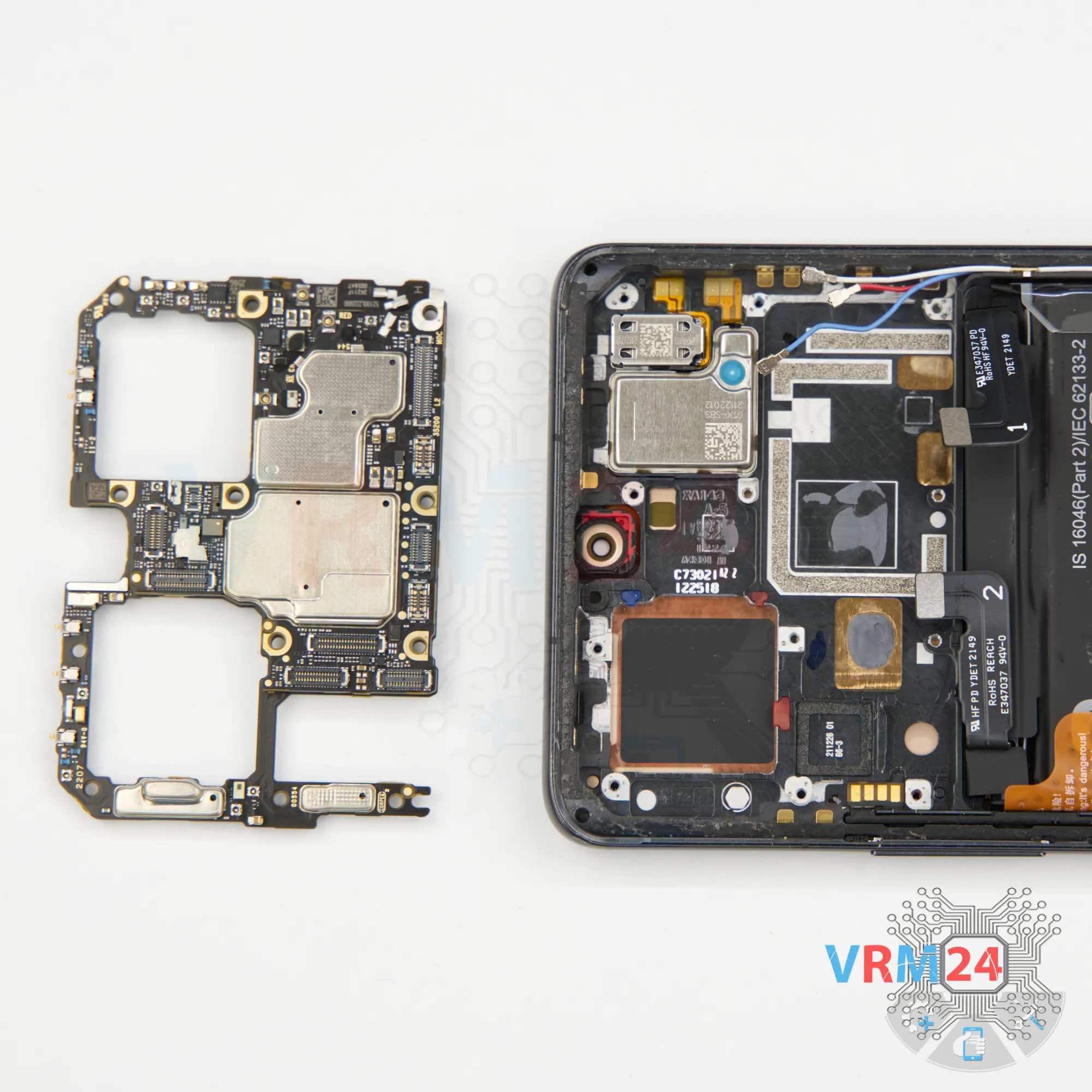

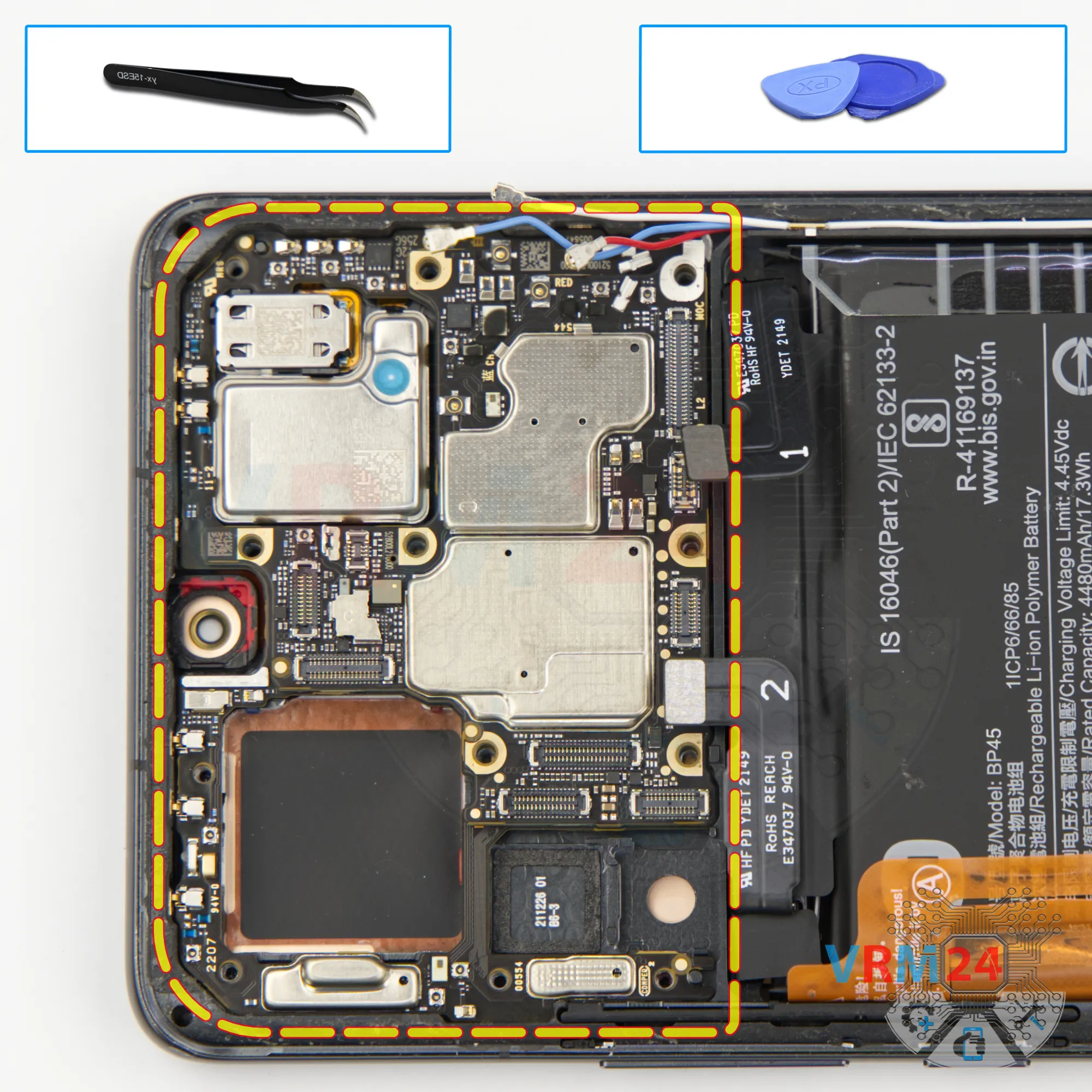

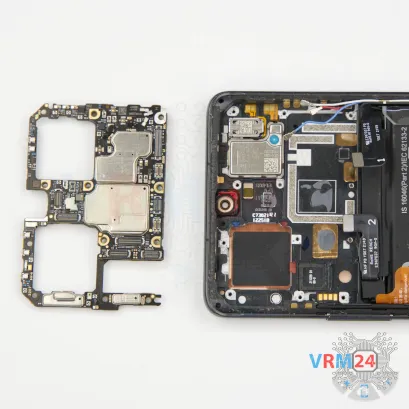

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la placa de circuito con fuerza. Asegúrese de que nada se interponga en el camino ni sujete la placa de circuito.

La placa base, además, puede estar unida con accesorios como pestillos o ganchos, cuidado.

⚠️️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

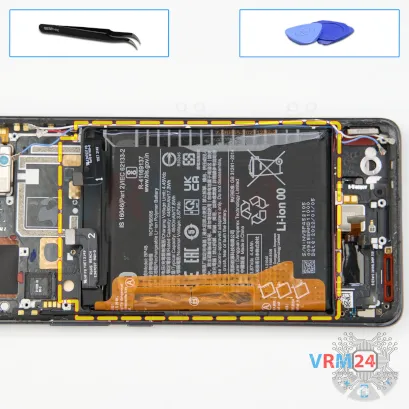

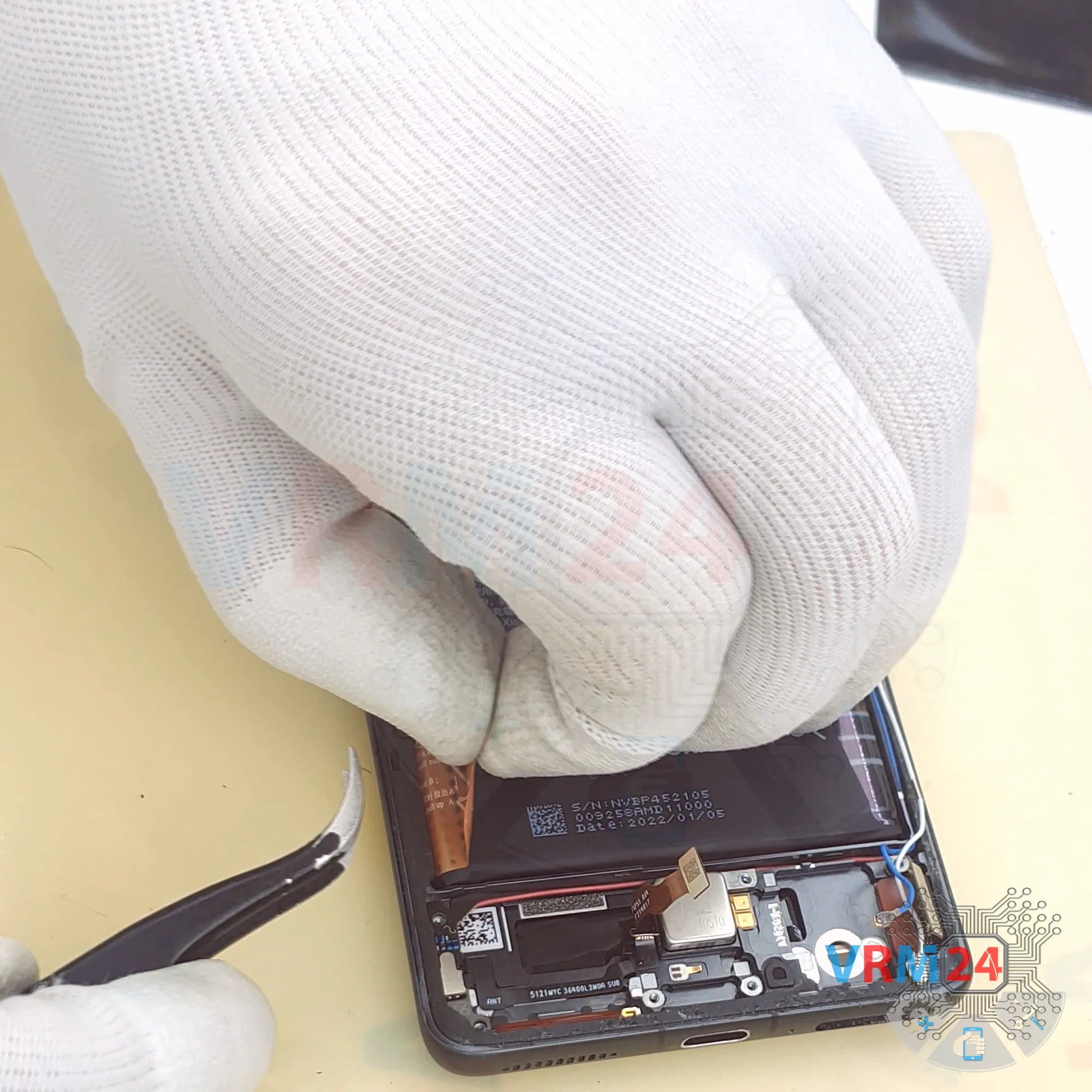

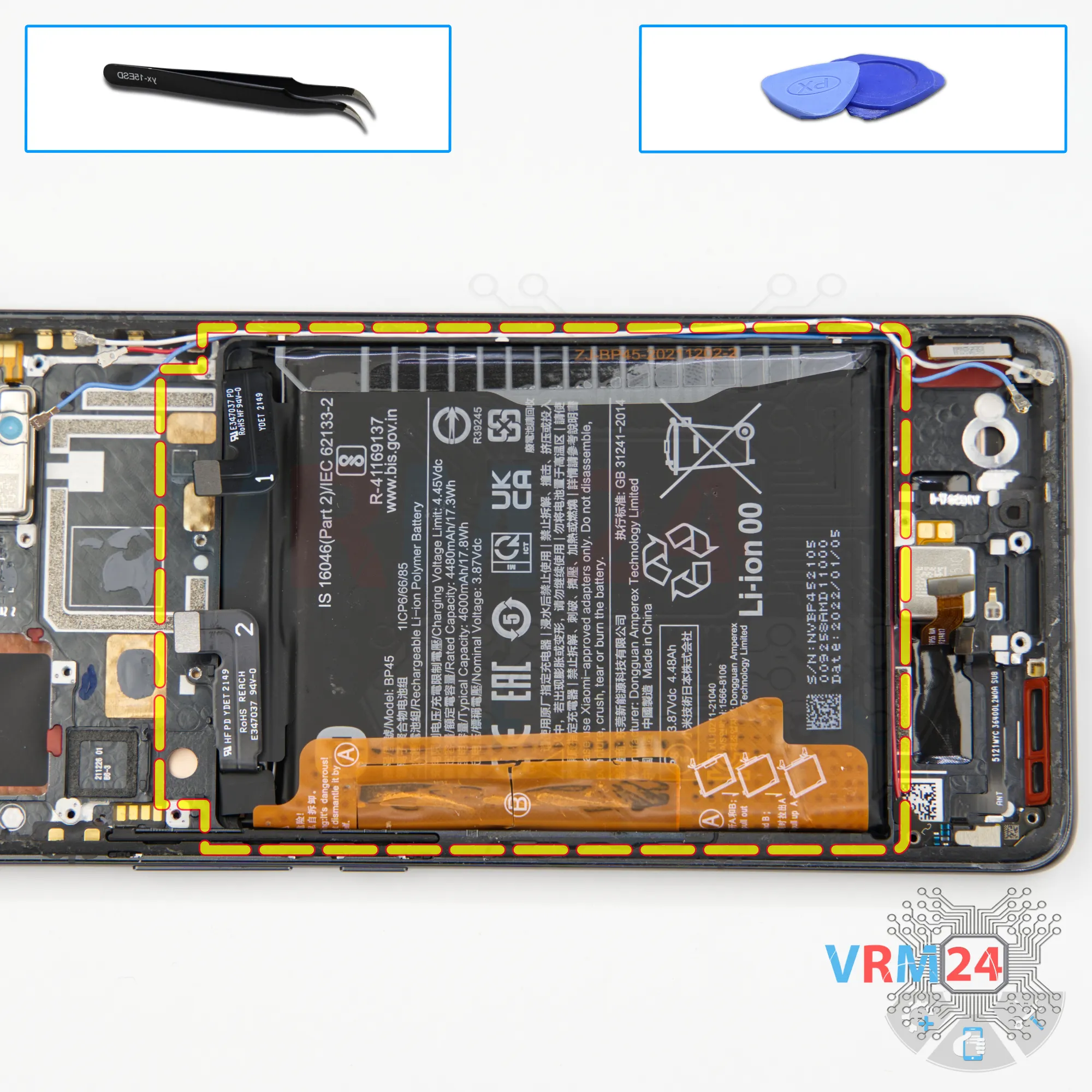

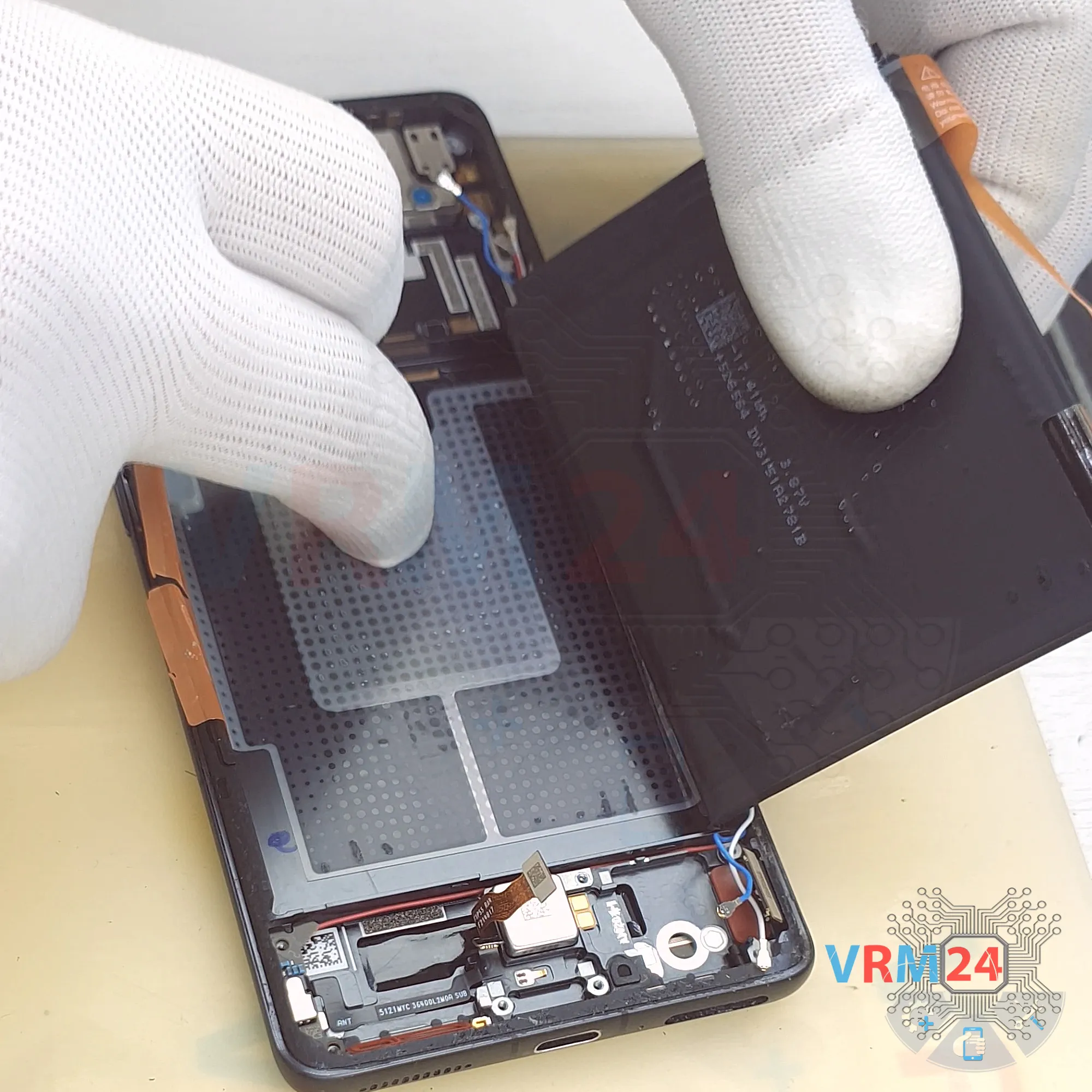

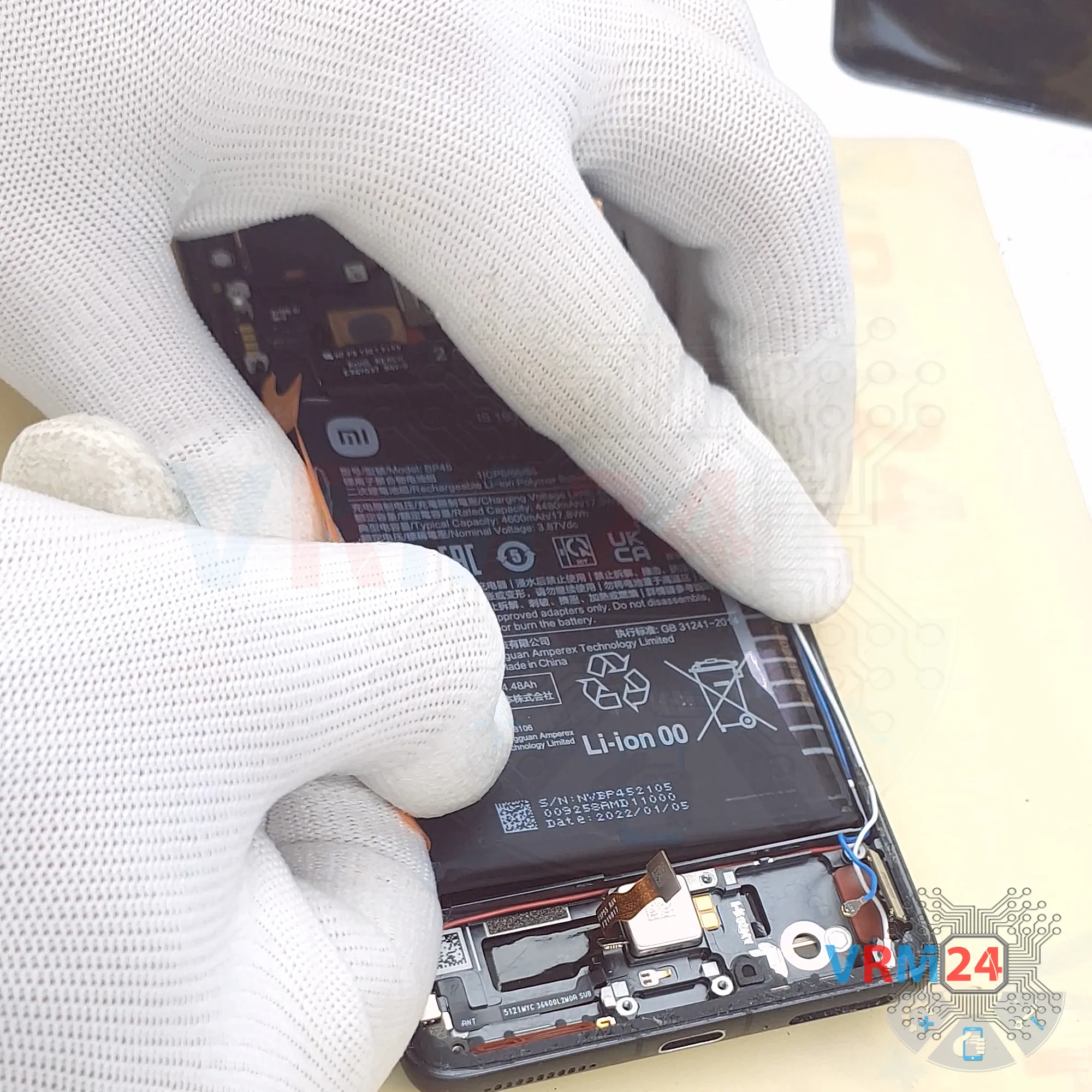

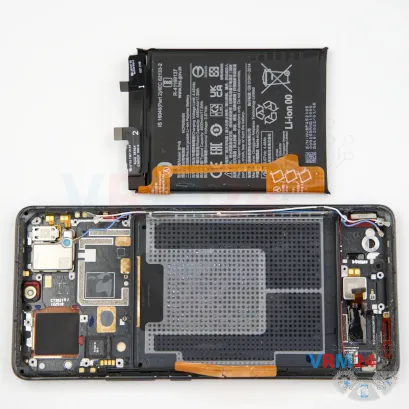

Por último, pasamos a retirar la batería.

Como es habitual en los dispositivos Xiaomi, hay dos lengüetas marrones.

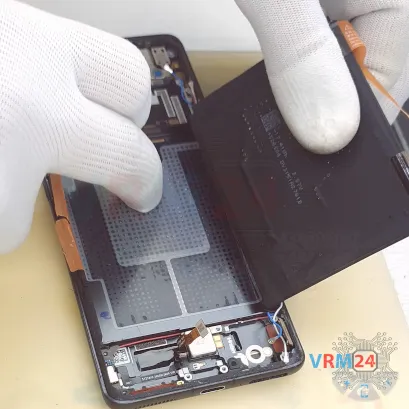

Dóblalos hacia los lados y lee atentamente las instrucciones impresas. según ellos, debemos tirar de las pestañas exteriores hacia arriba para separar la batería.

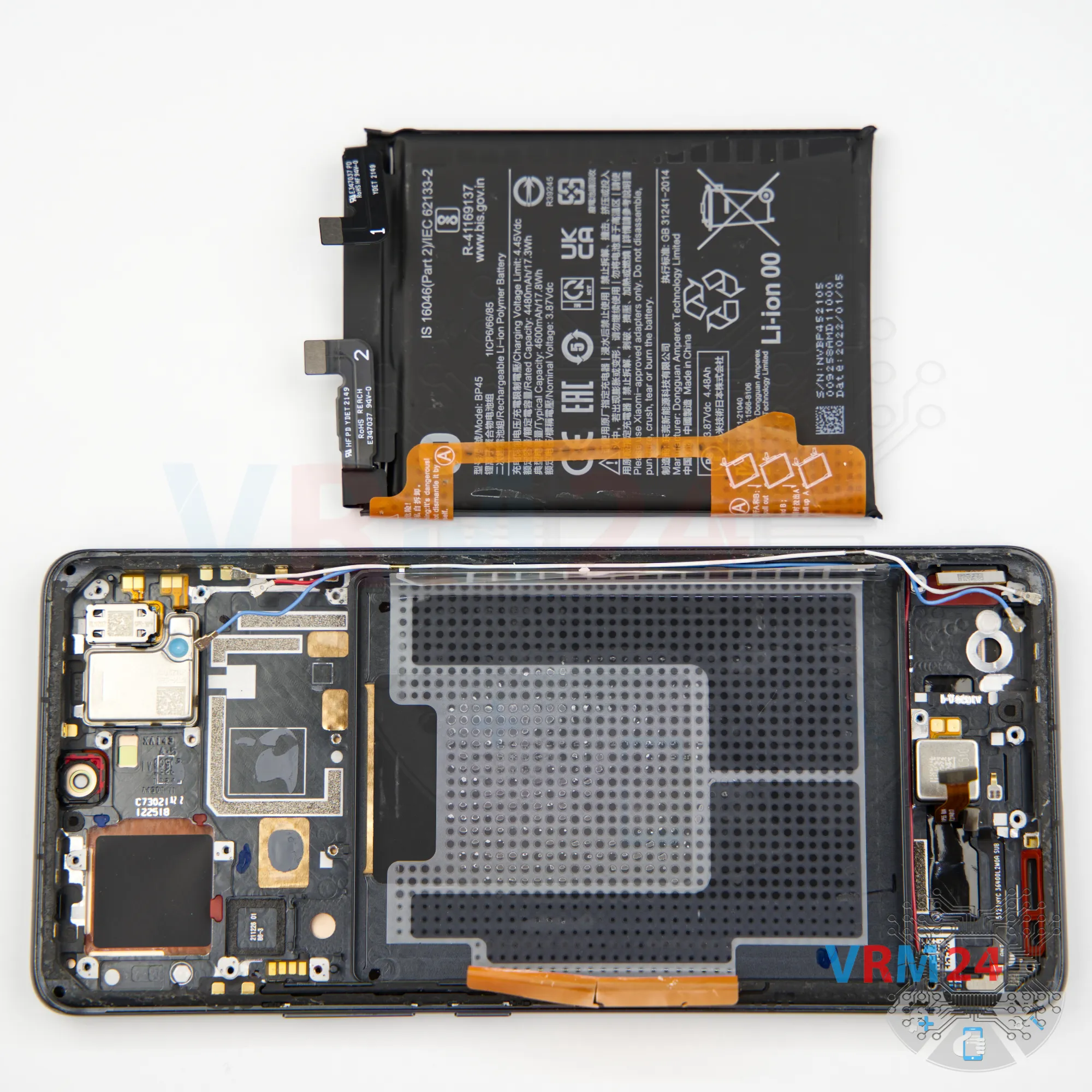

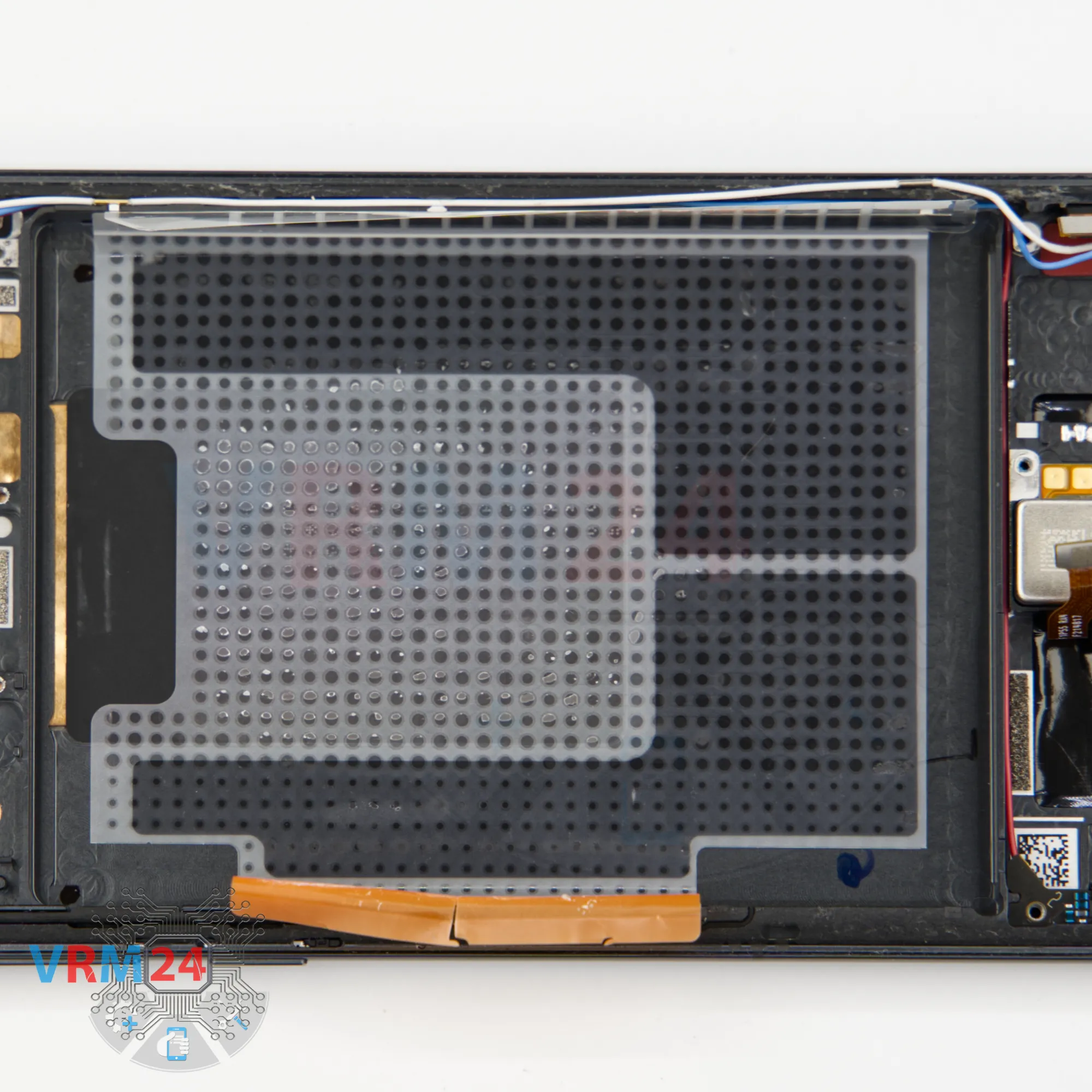

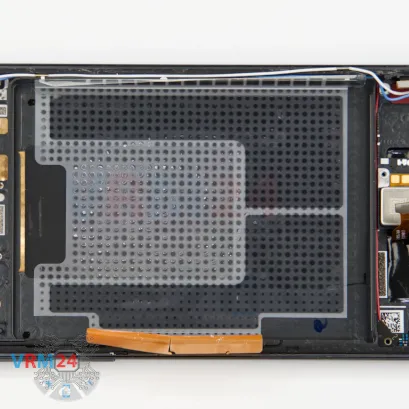

Debajo de la batería hay una capa protectora adhesiva transparente.

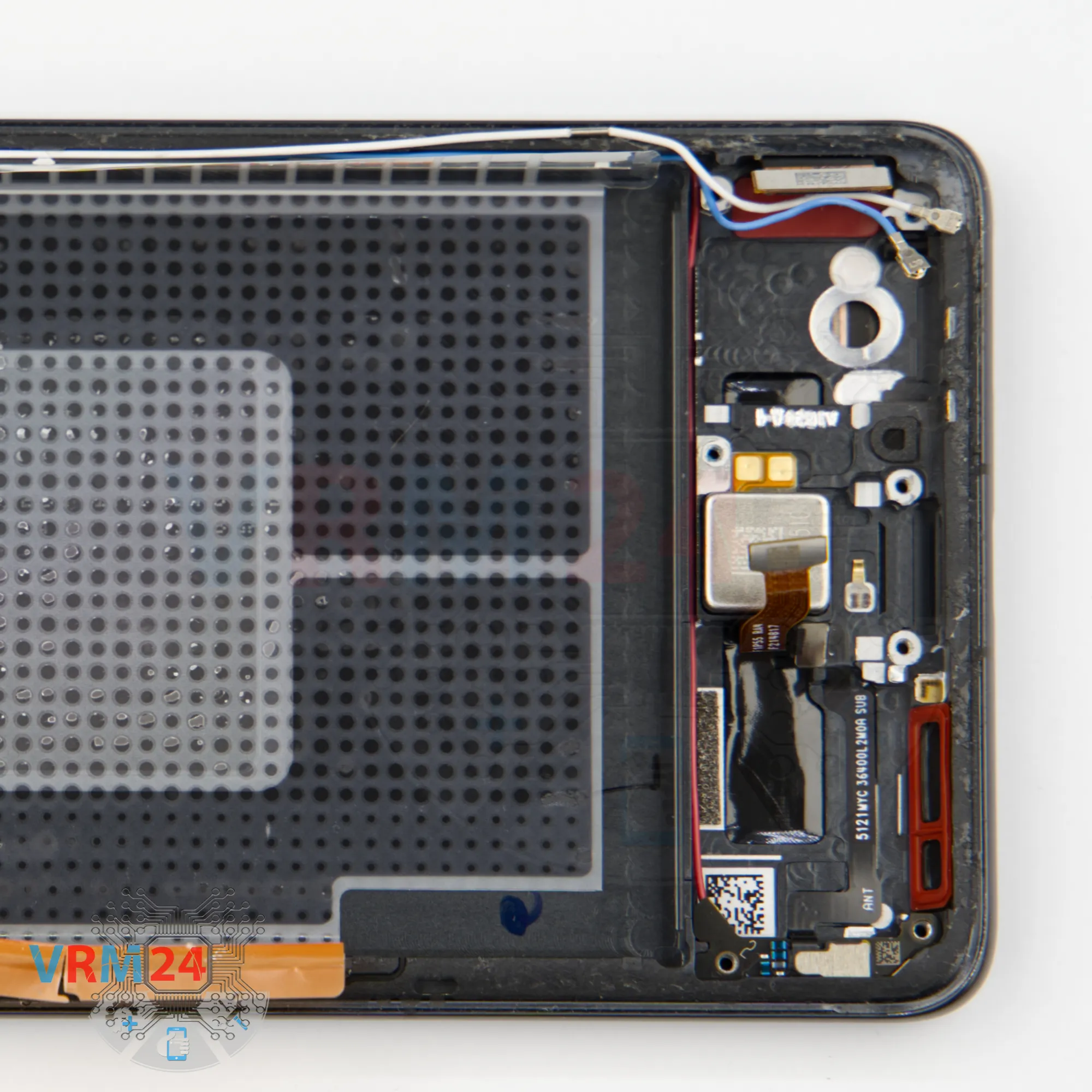

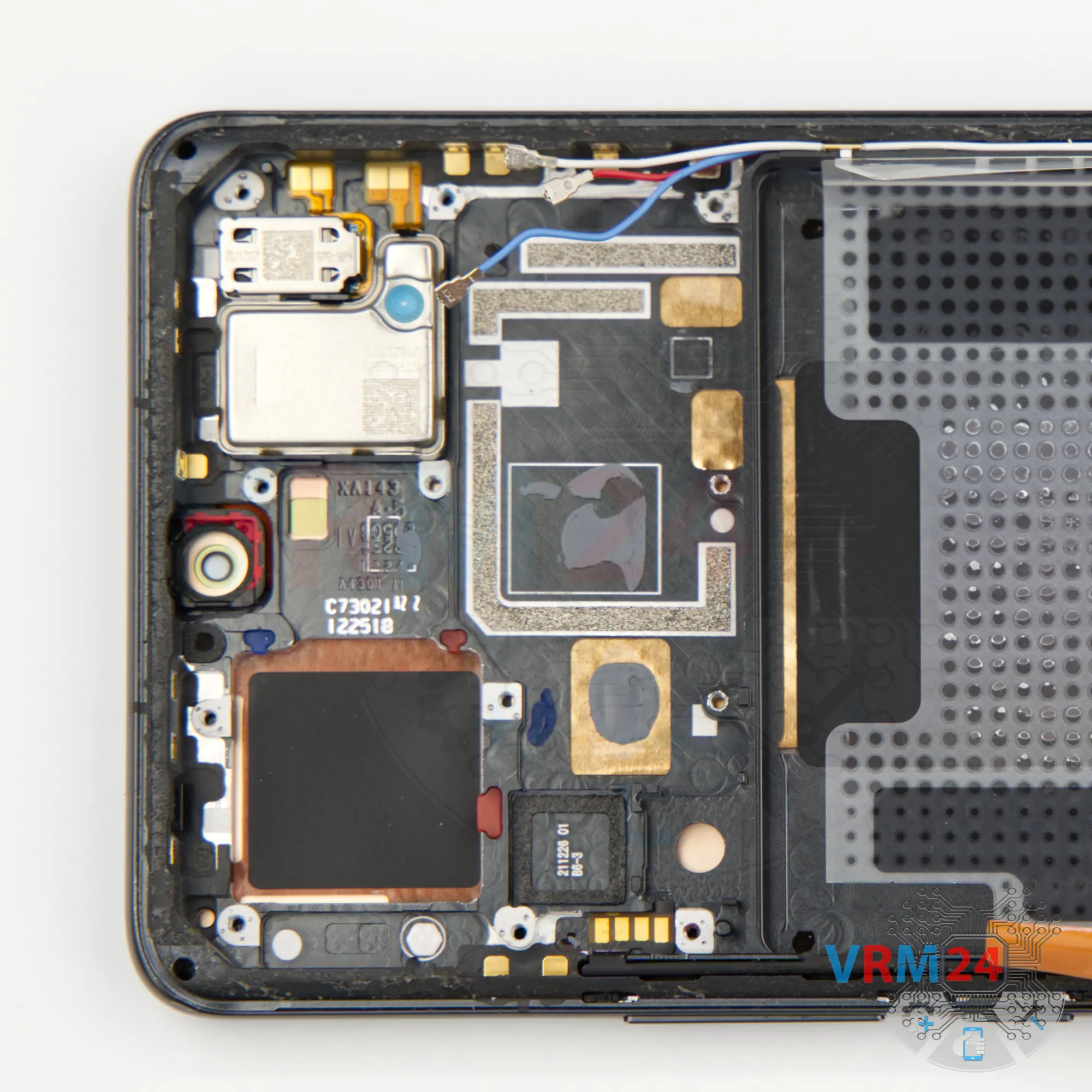

ℹ️️ En el marco de la pantalla quedaron: el altavoz del auricular, el sensor de huellas dactilares, el motor de vibración y los cables.
