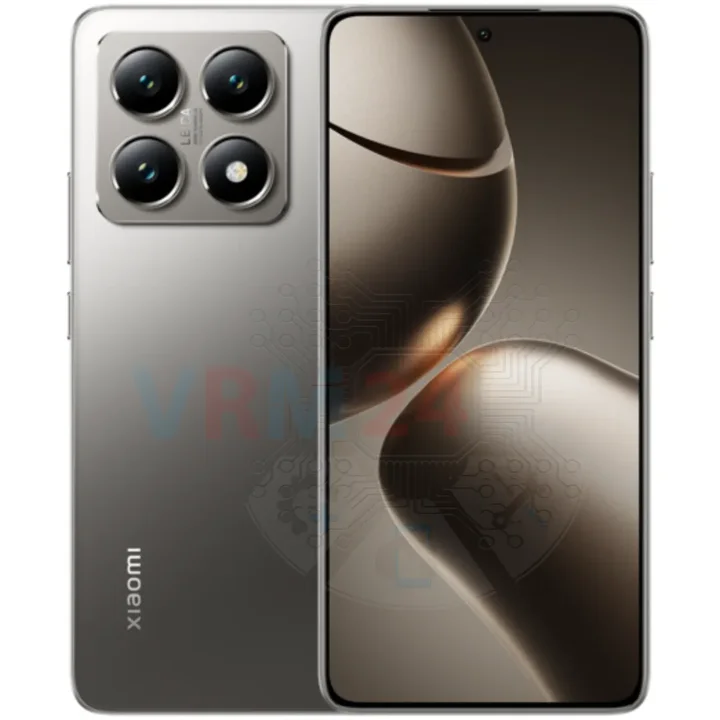

Desmontaje/Reparar del dispositivo móvil Xiaomi 14T Pro (Xiaomi 14T Pro 2407FPN8EG) con la descripción de cada paso y el conjunto de herramientas requerido.

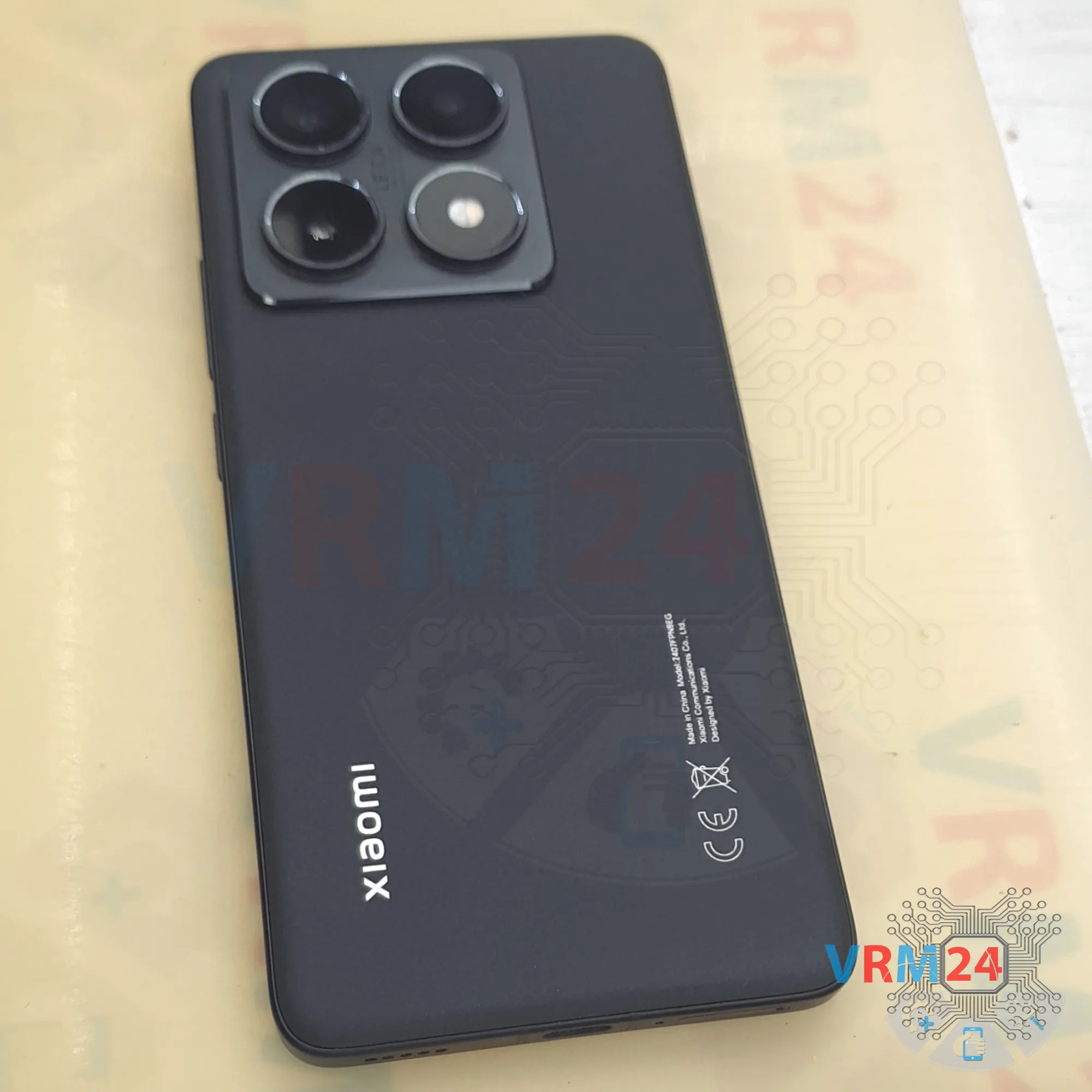

⚠️️ Antes de desmontar, no olvide apagar su teléfono.

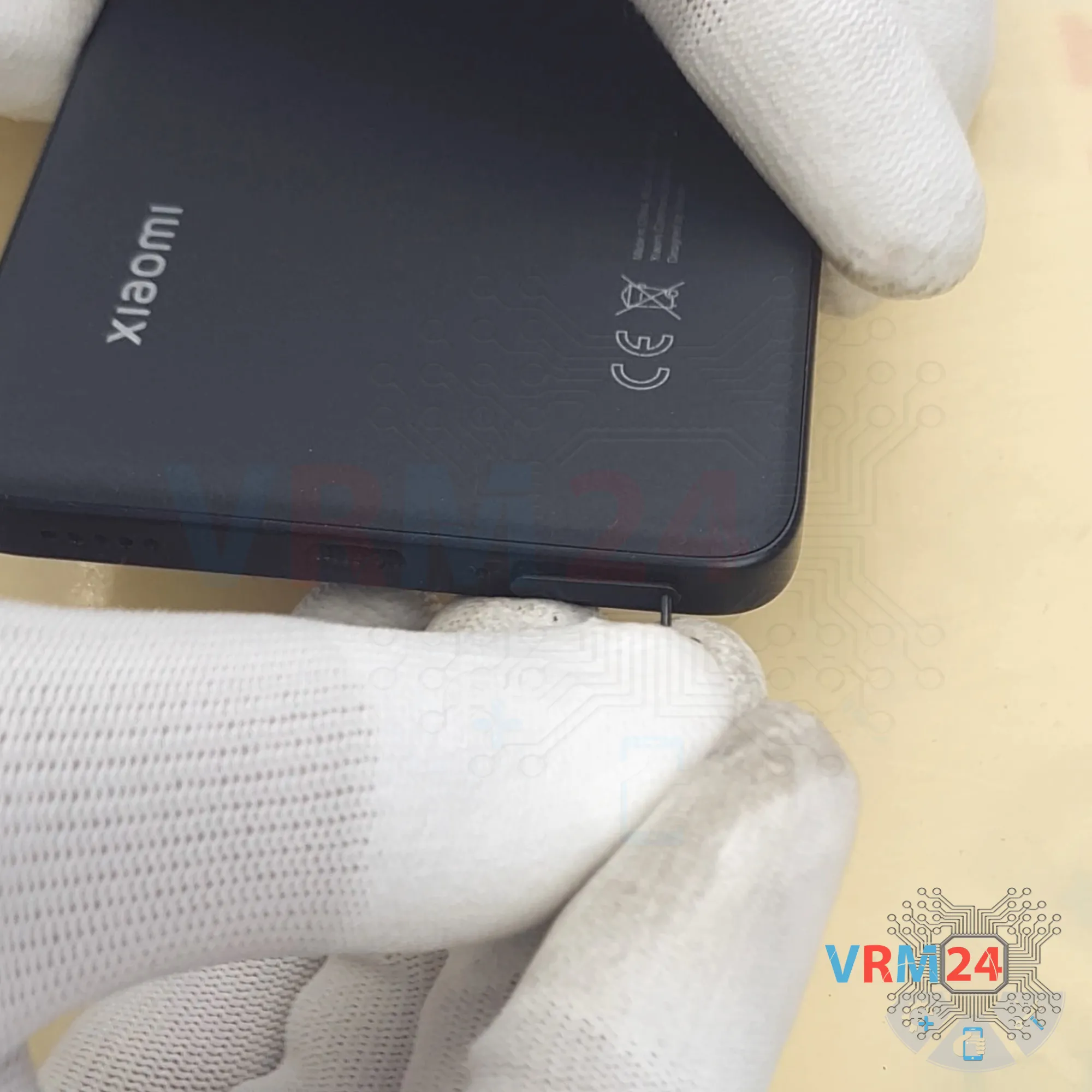

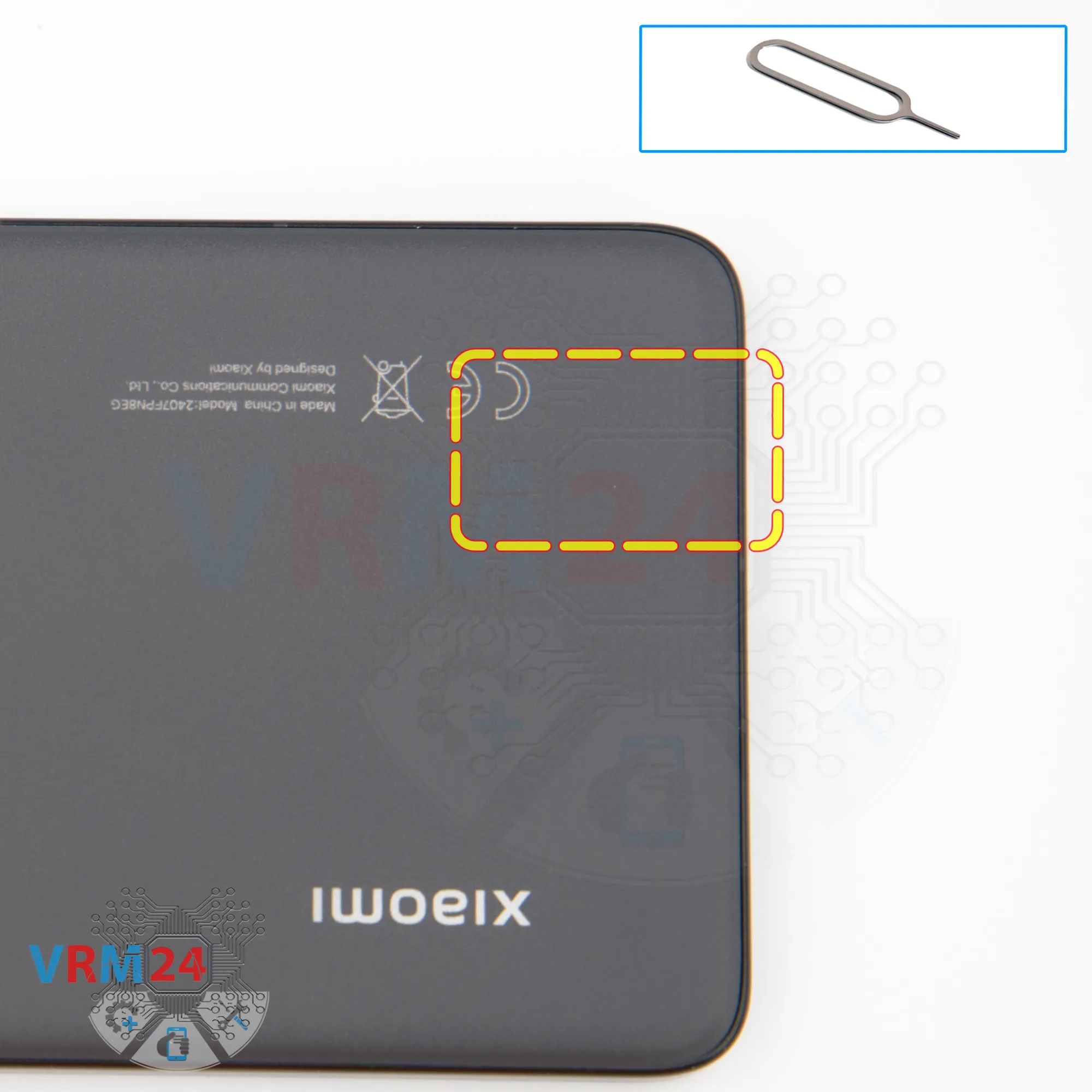

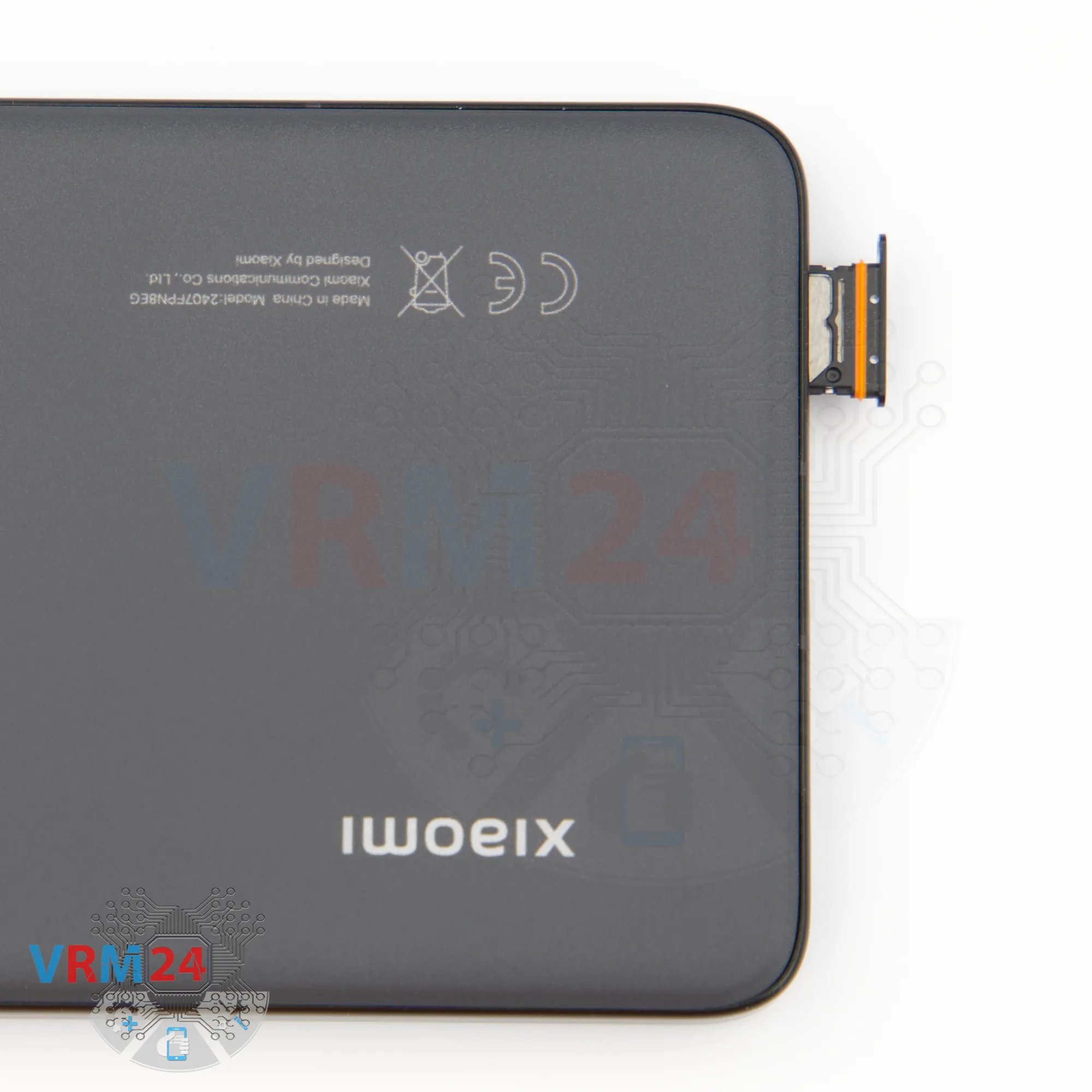

Primero, necesitamos eliminar la bandeja de la tarjeta SIM.

Para hacer esto, usamos la herramienta especial. Inserte en el orificio y empuje suavemente la bandeja.

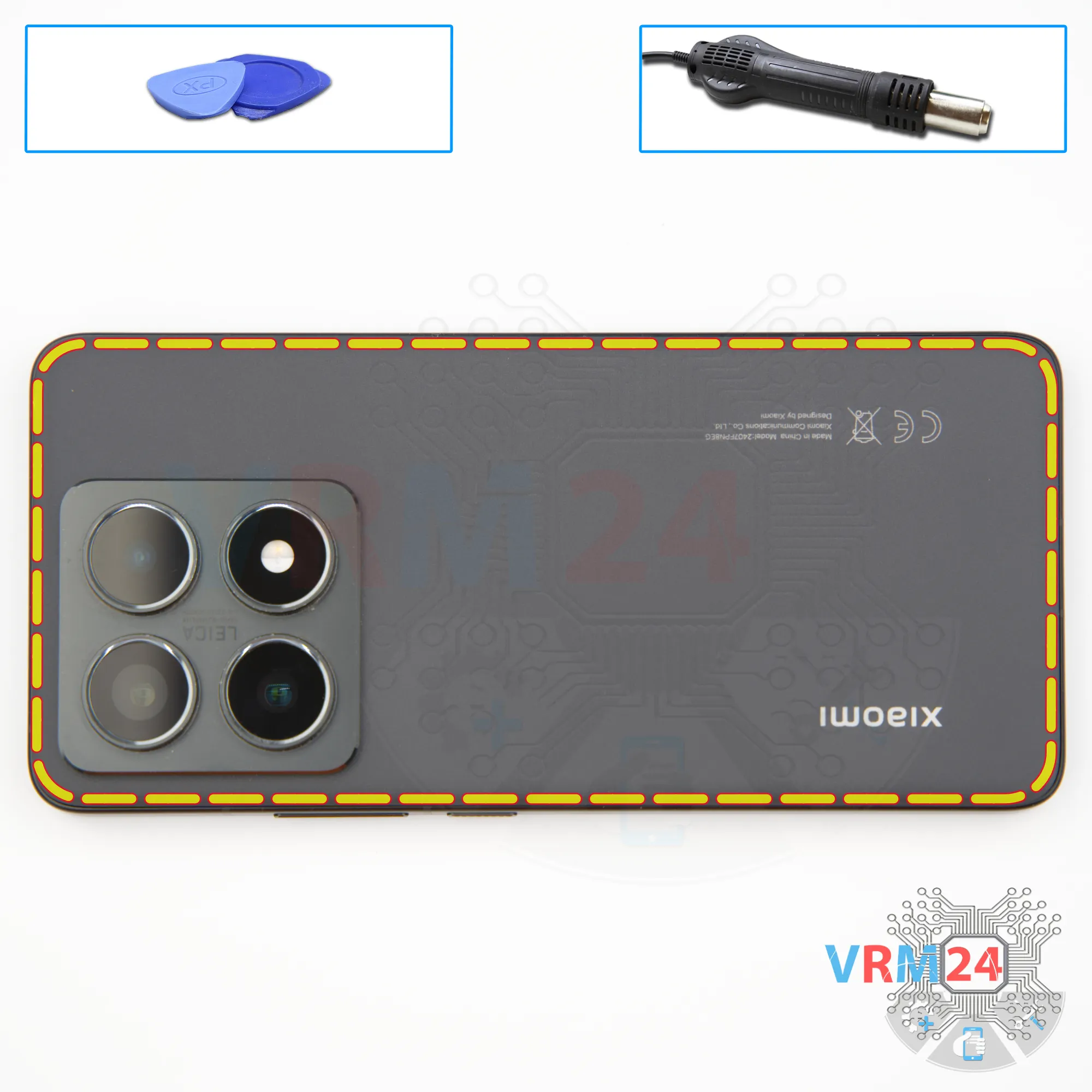

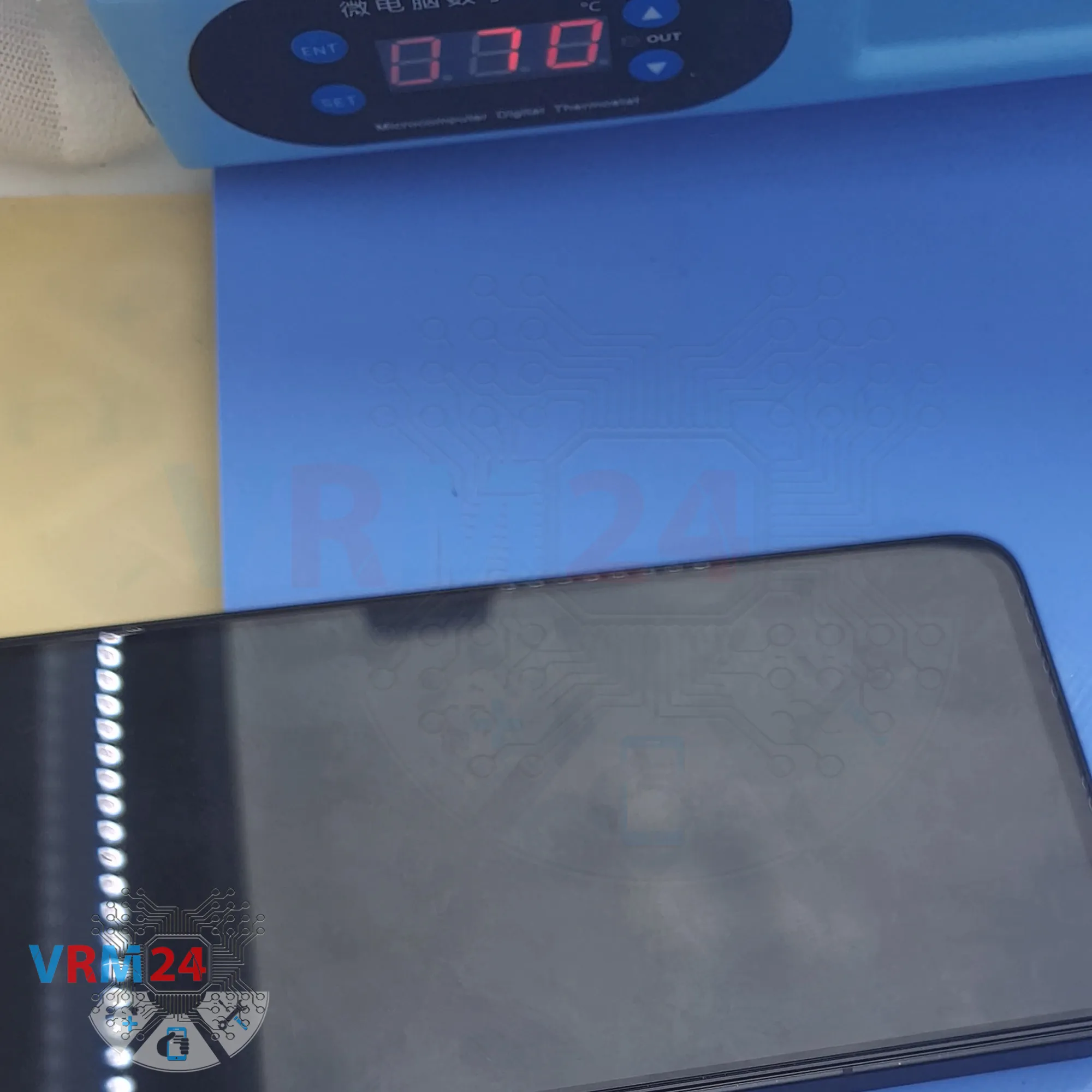

A continuación, necesitamos calentar la cubierta posterior a aproximadamente 70 grados Celsius o 160 grados Fahrenheit. Usamos una alfombra de calefacción para esto, pero puede usar un secador de pelo.

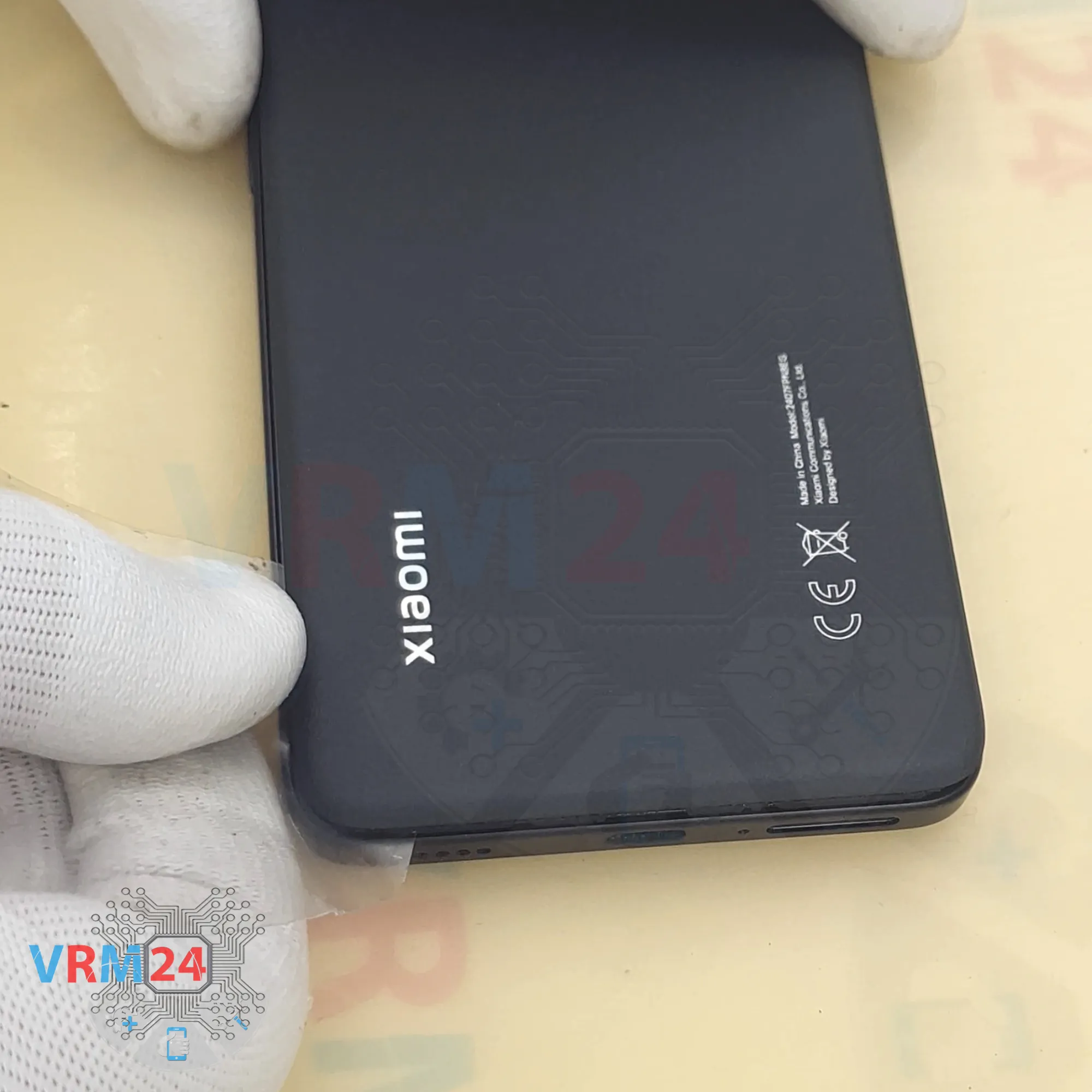

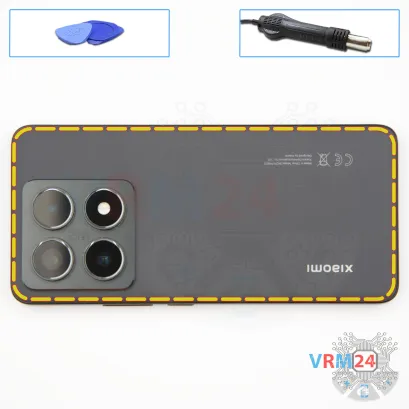

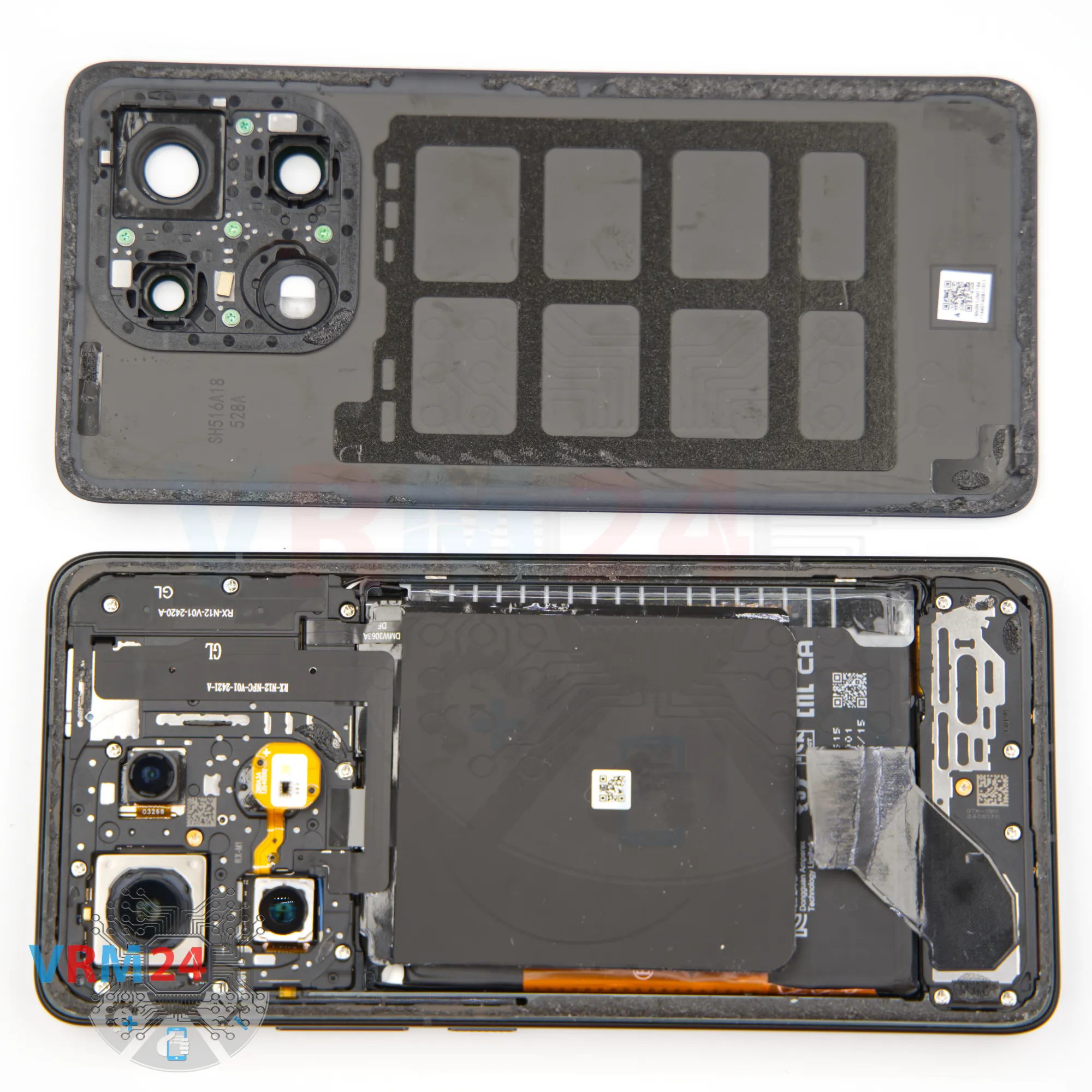

Después de unos 5-10 minutos, podemos proceder a separar la cubierta posterior. Para esto, usamos una película de plástico delgada. Insérvelo cuidadosamente en la brecha entre la cubierta posterior y el marco medio, luego deslícelo a lo largo del borde, cortando el adhesivo.

Siempre tenga cuidado en el área de la cámara para evitar dañar las lentes de la cámara. Además, tenga cuidado cerca de los botones laterales, ya que los cables de la cinta podrían ubicarse allí.

La película que estamos utilizando puede ser la película protectora que viene con una nueva exhibición o película de plástico de una tienda estacionaria.

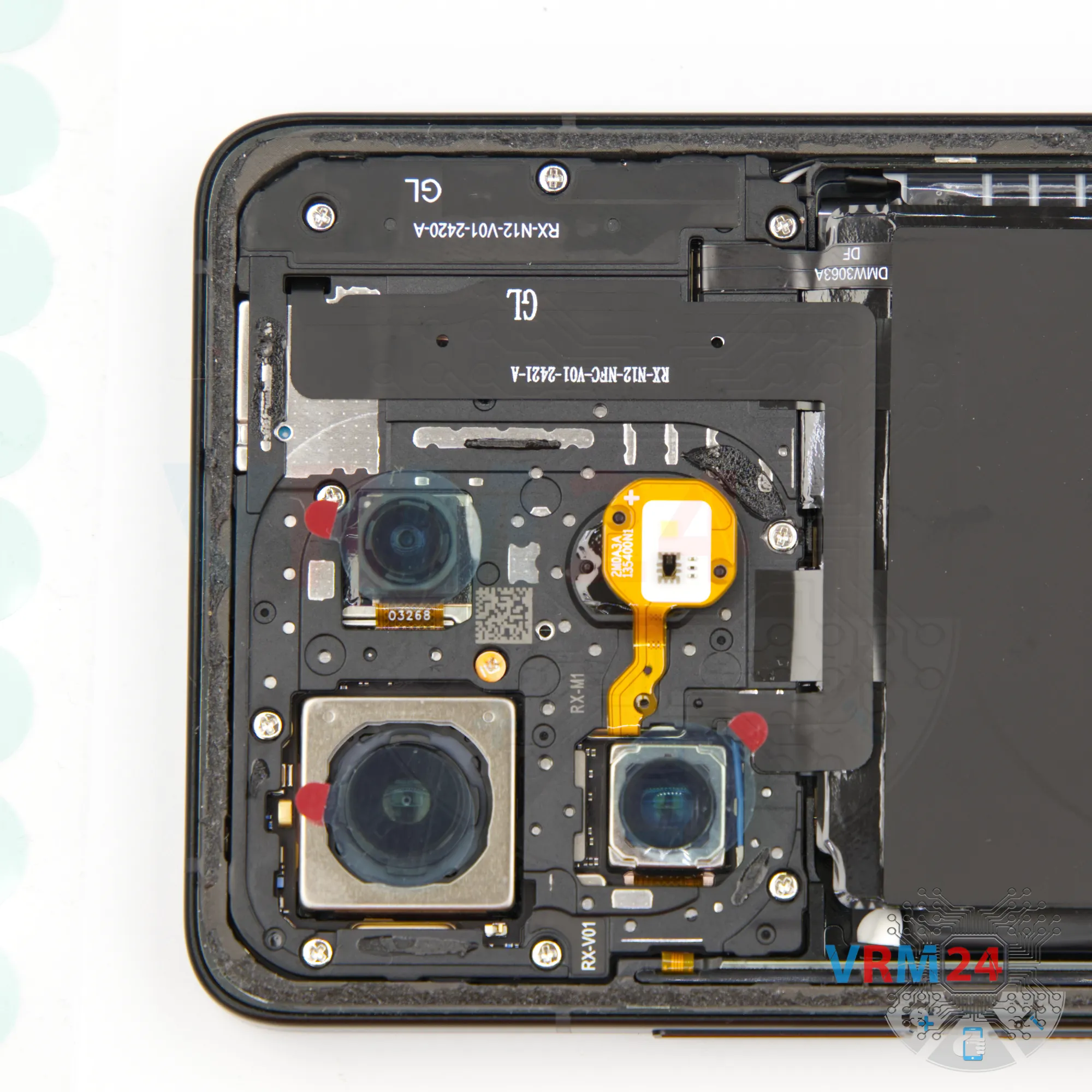

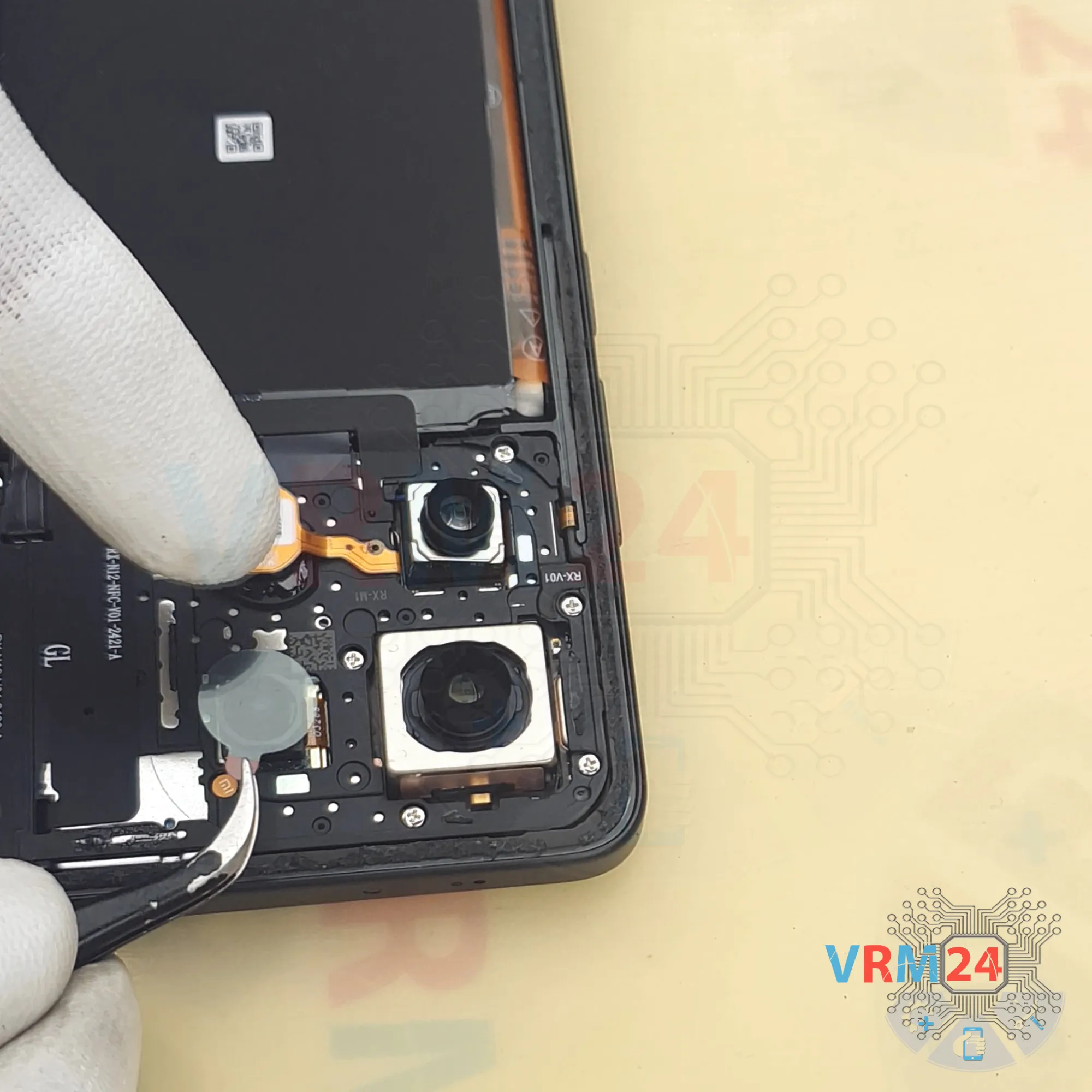

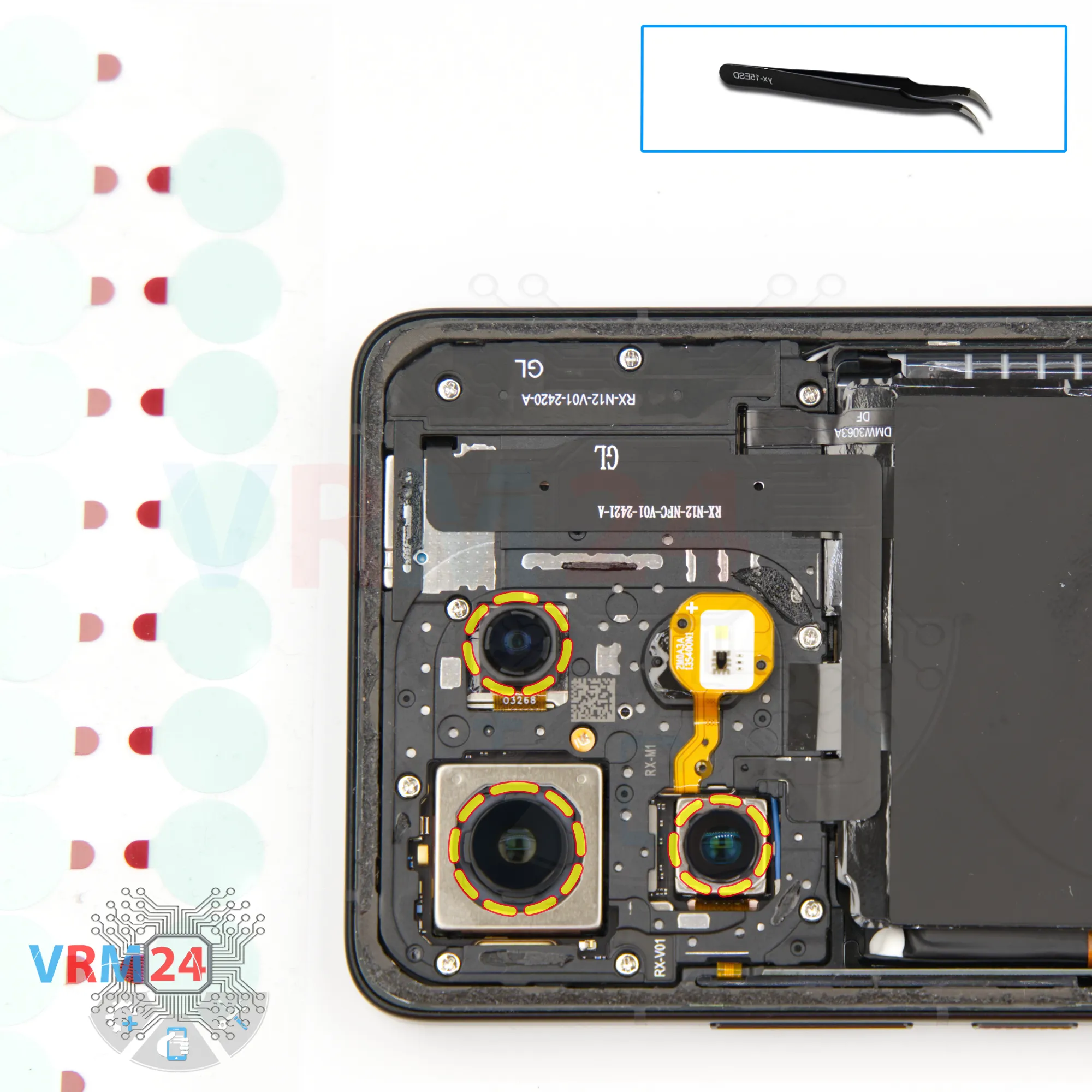

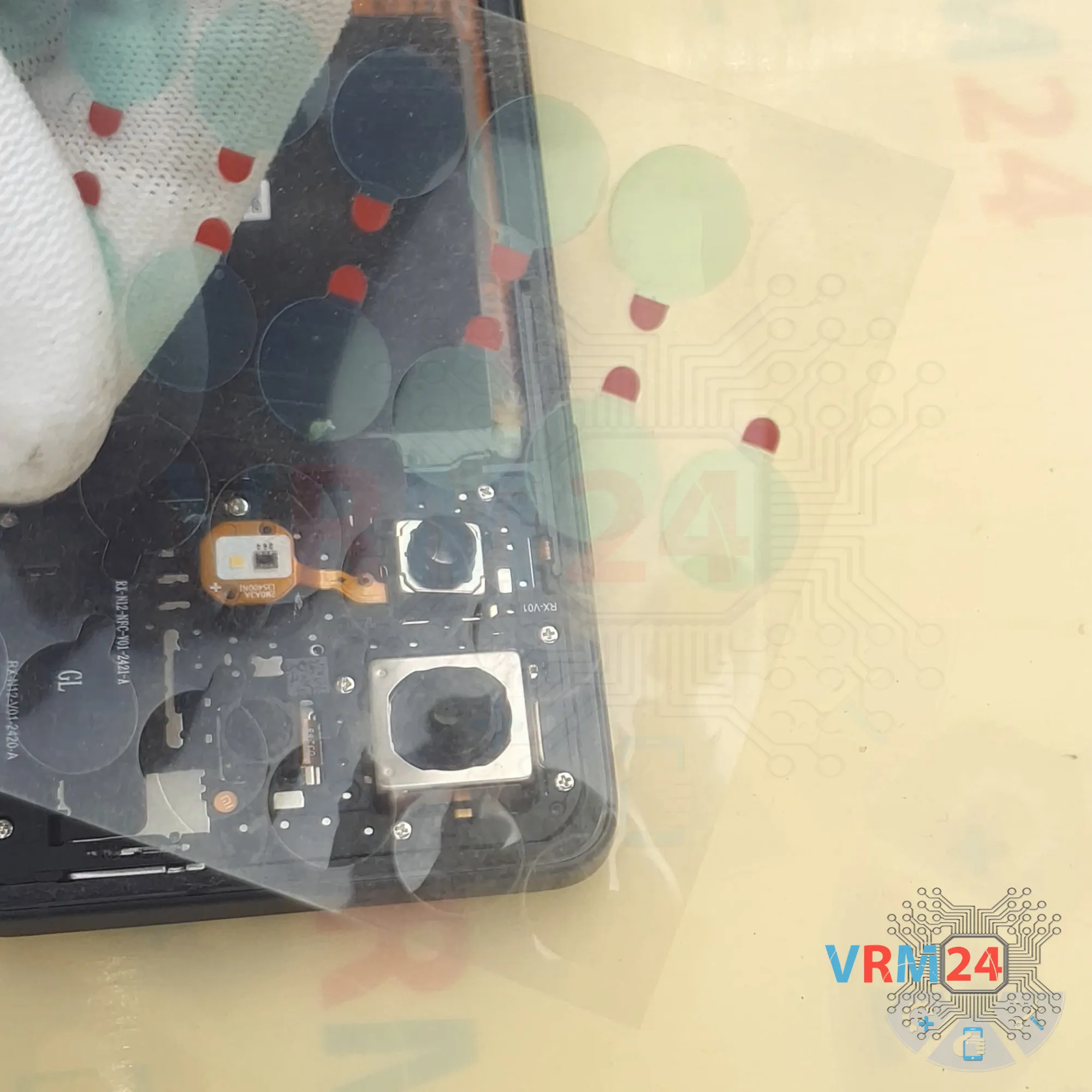

Después de esto, necesitamos cubrir las lentes de la cámara con una película protectora especial. & nbsp;

Cubra cuidadosamente las lentes para evitar que el polvo o los escombros se pongan sobre ellos.

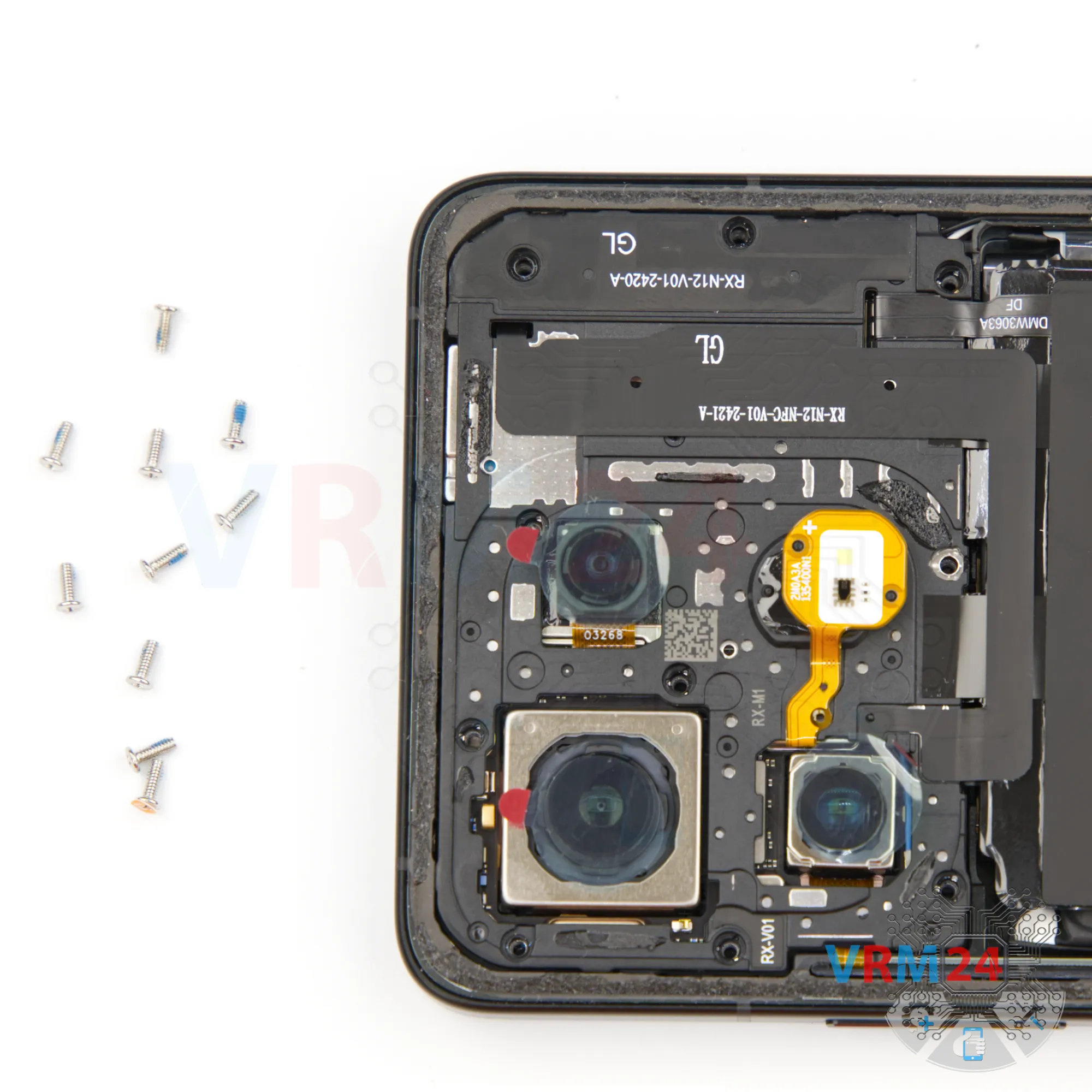

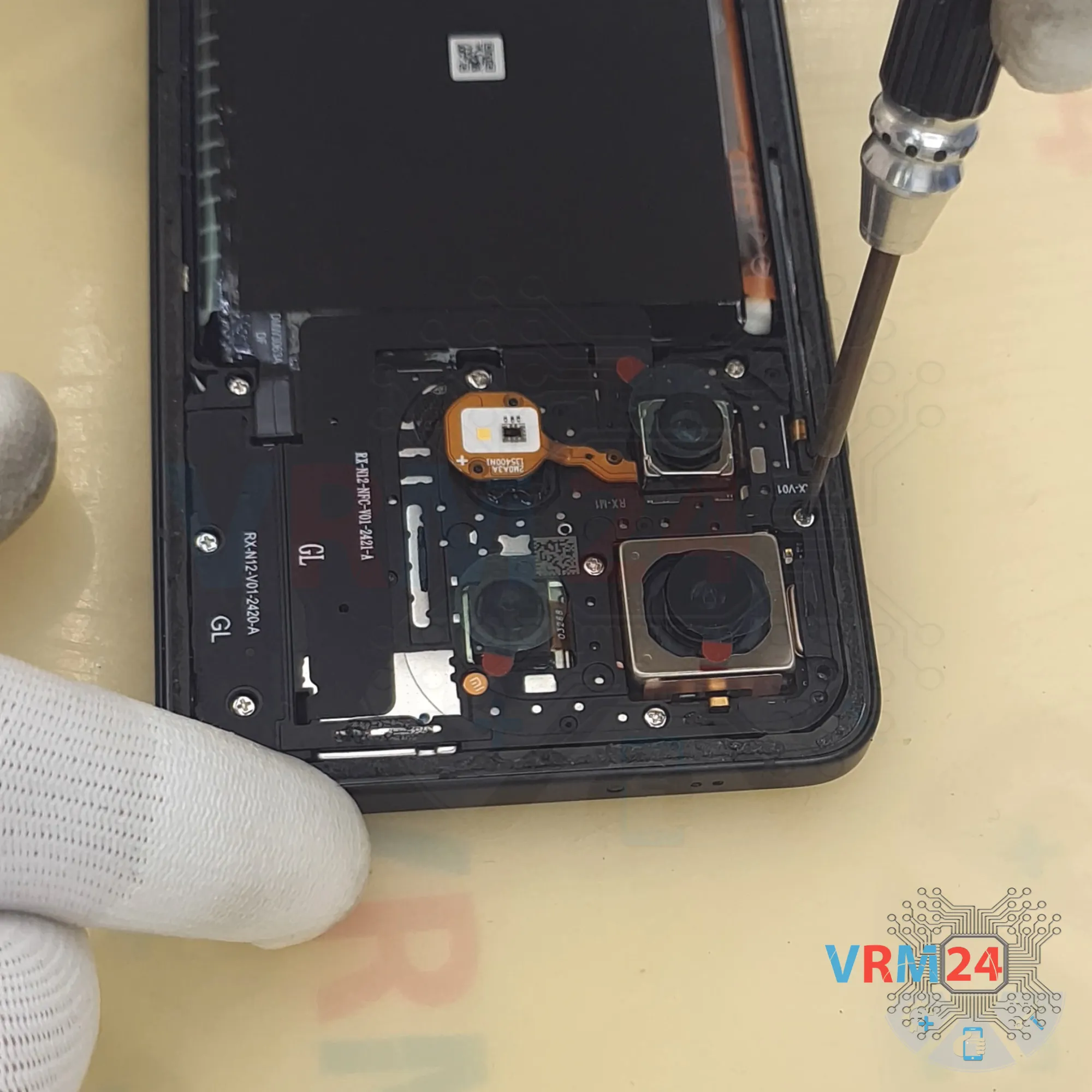

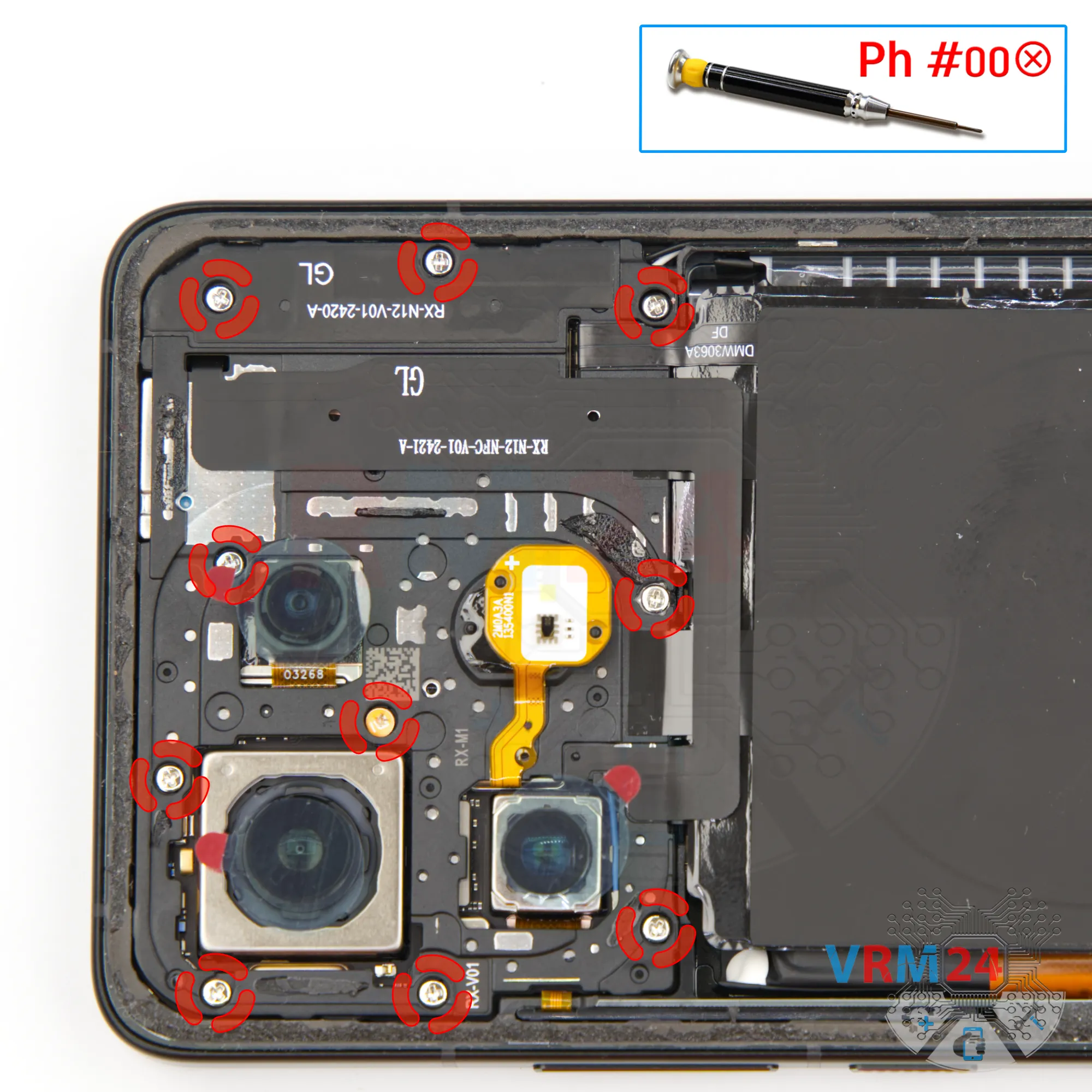

Pasando para eliminar los diez tornillos en la sección superior. Para esto, usamos un destornillador Phillips de 1.5 mm o un Phillips #000.

Es mejor organizar los tornillos en un orden específico en una superficie dedicada para evitar mezclarlos durante el reensamblaje.

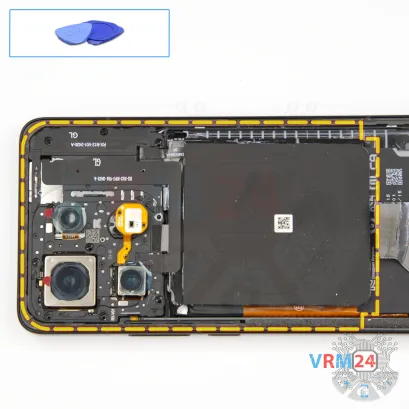

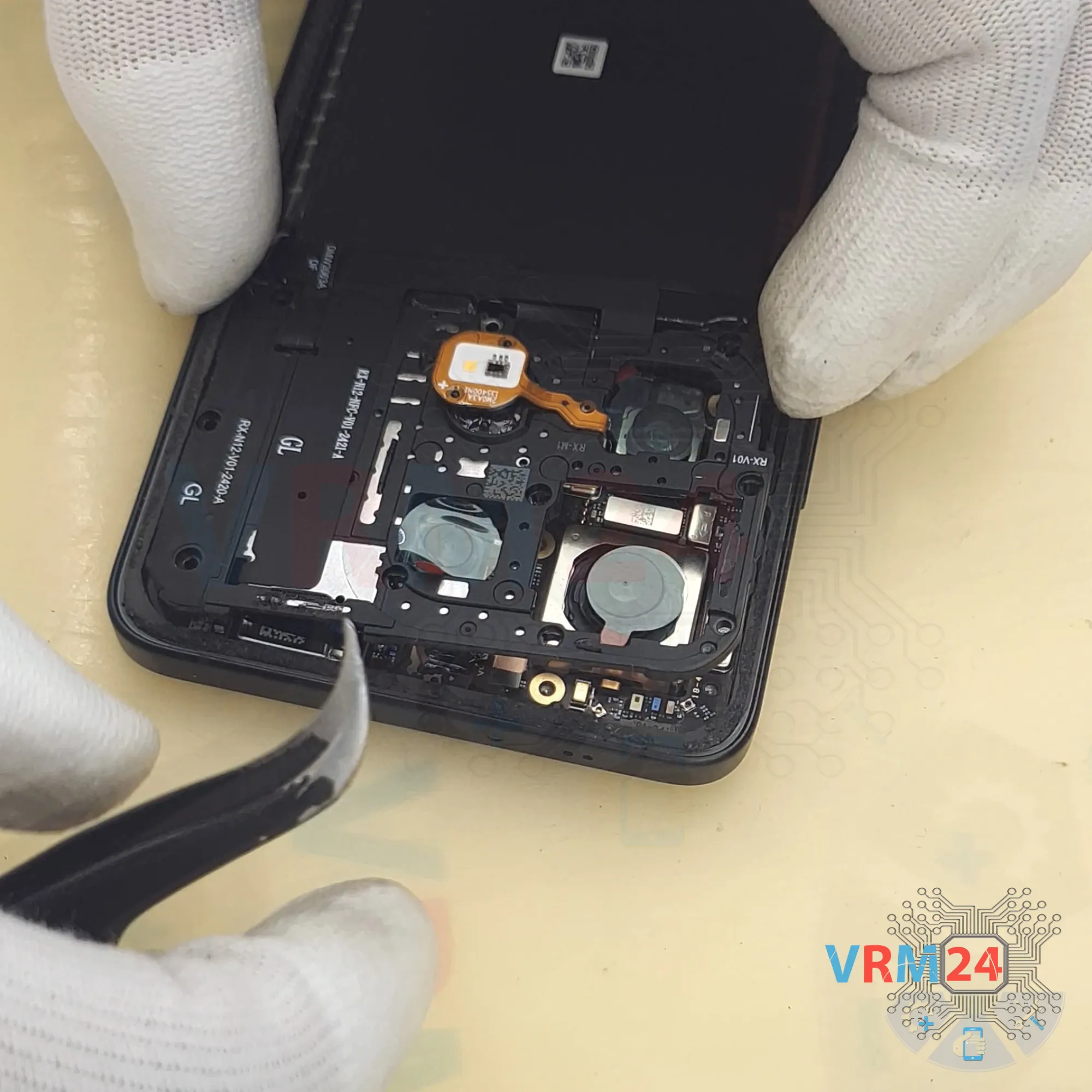

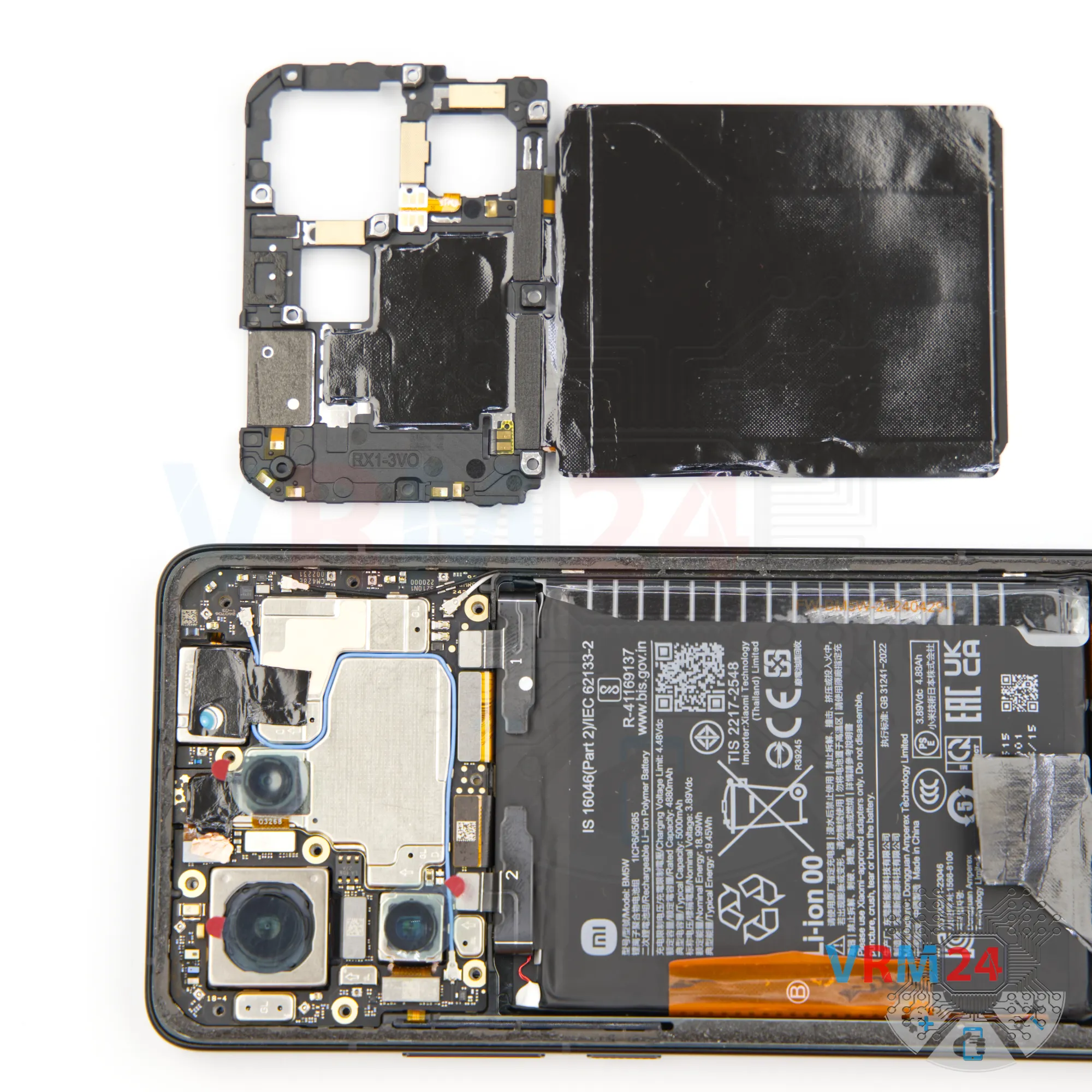

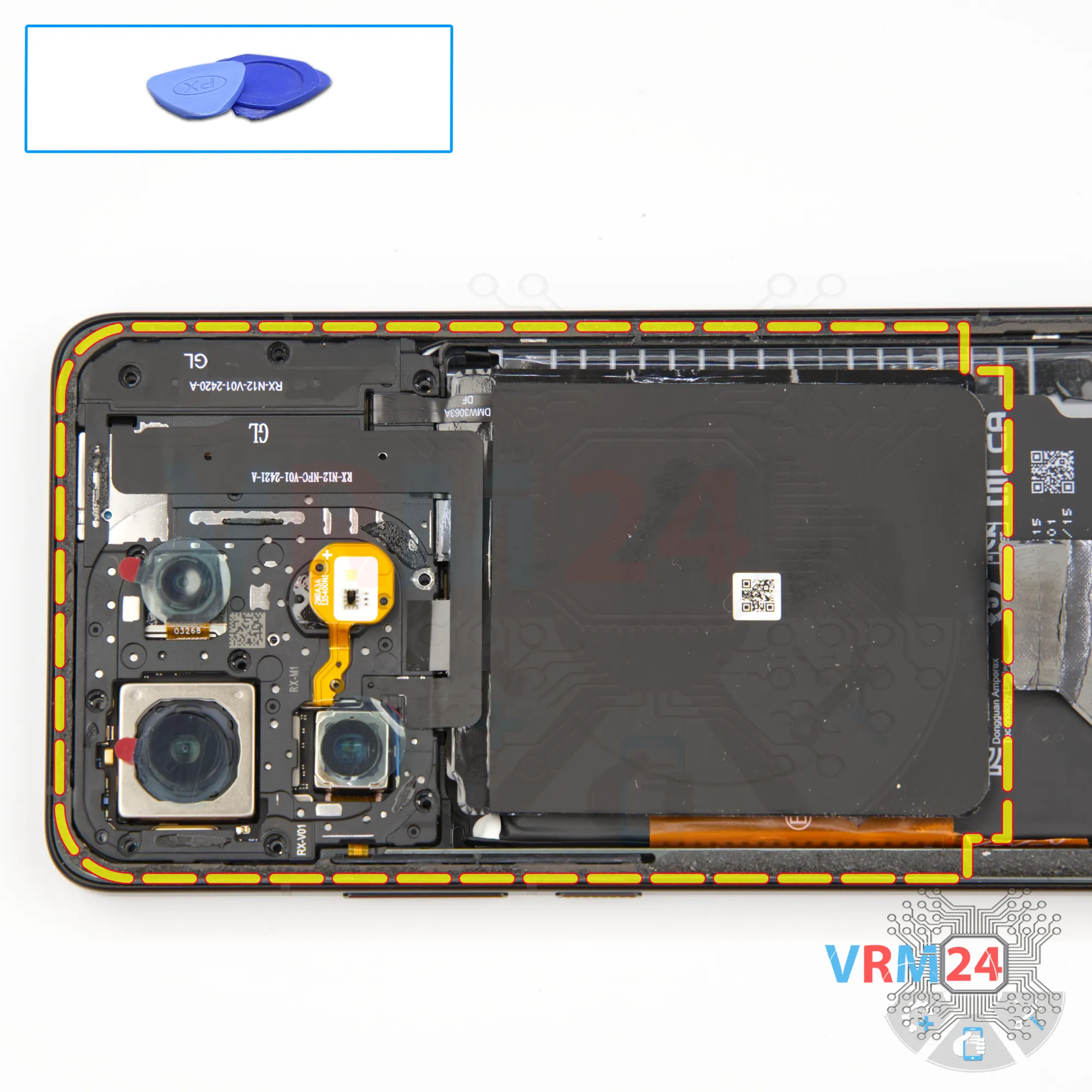

Después de quitar los tornillos, necesitamos separar la cubierta que oculta la placa base. Suavemente saltártelo desde el borde.

Como siempre, necesitamos encontrar el lugar correcto donde sea fácil meterse debajo de la cubierta y donde podemos liberar cuidadosamente varios clips de plástico que lo mantienen en su lugar.

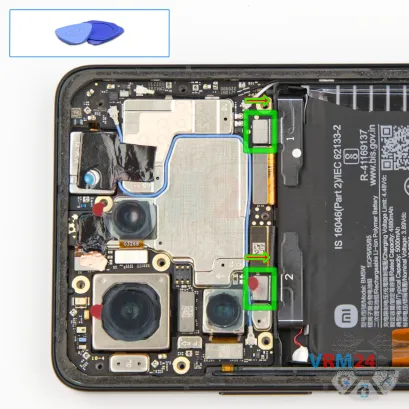

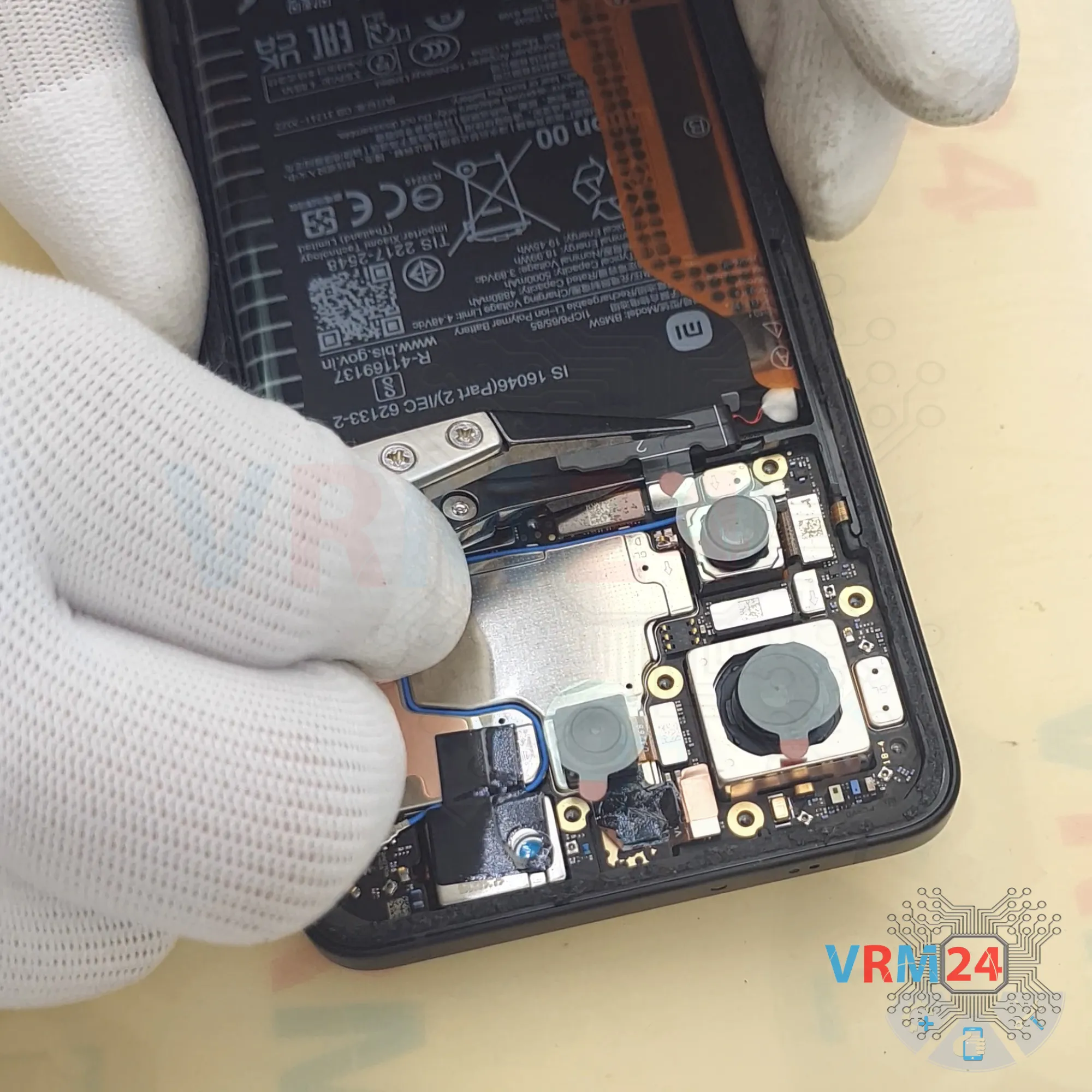

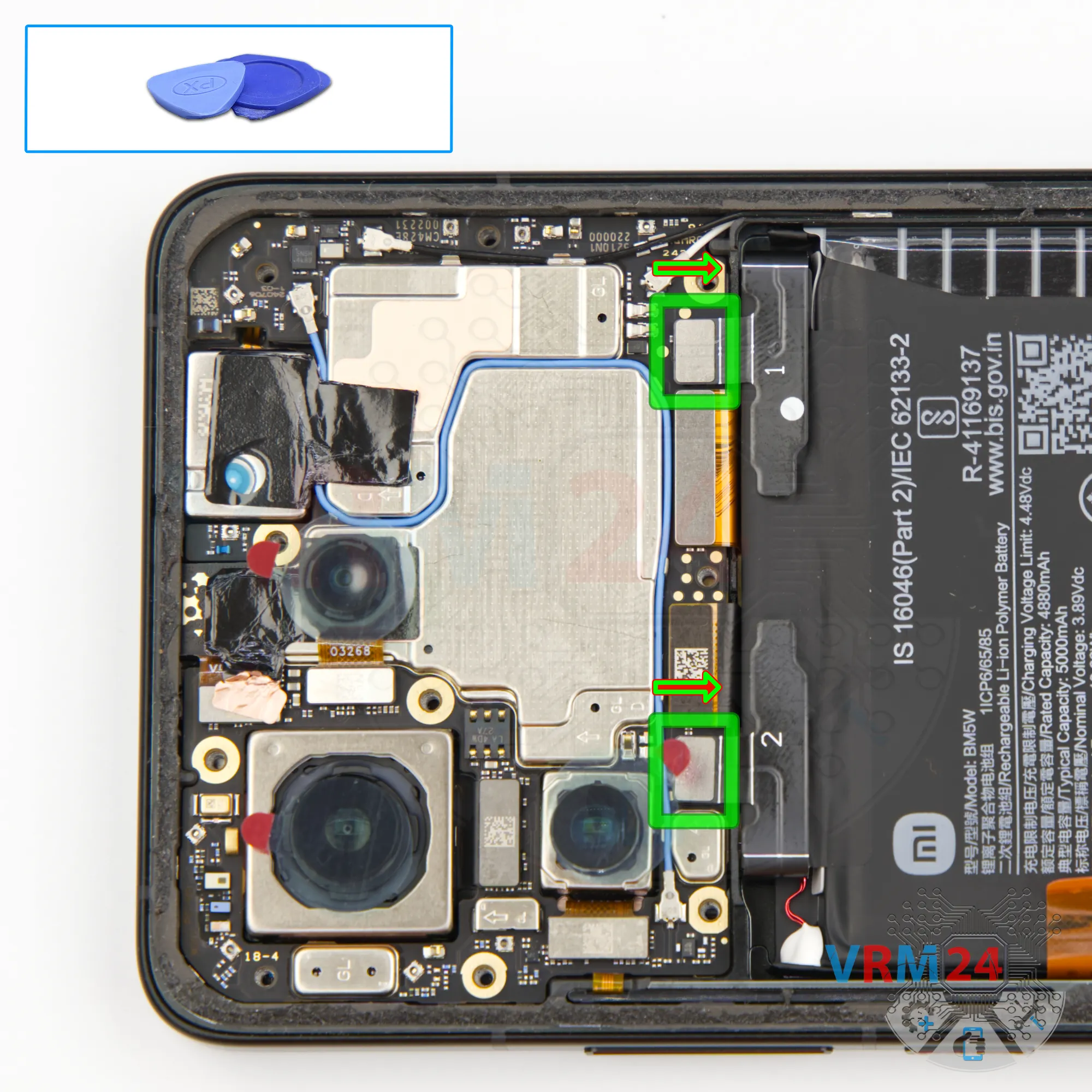

A continuación, utilizando una herramienta no metálica, necesitamos desconectar los dos conectores de batería.

ℹ️️ El modelo Xiaomi 14T Pro 2407FPN8EG tiene una batería BM5W con una capacidad de 5000 mAh (también conocida como batería recargable).

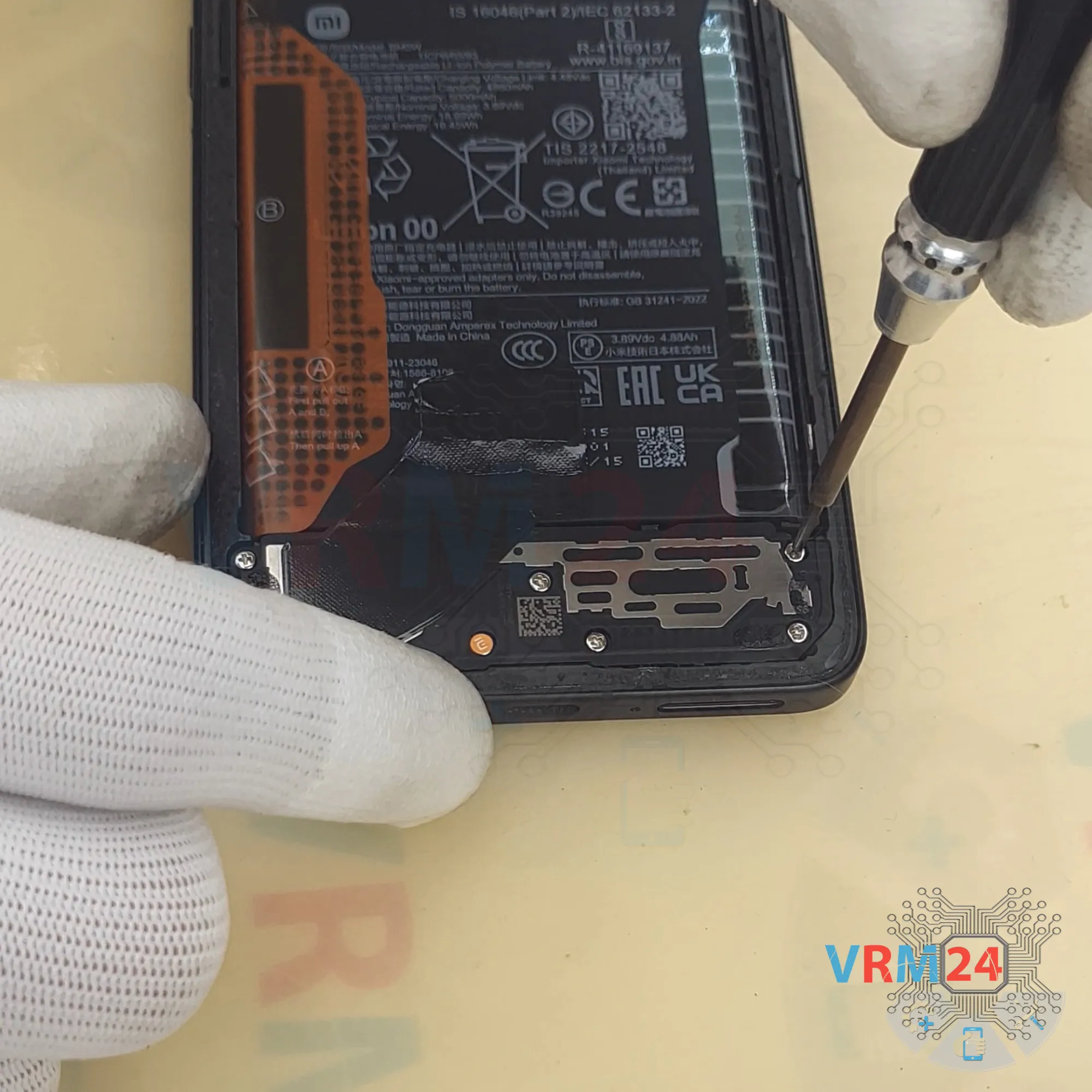

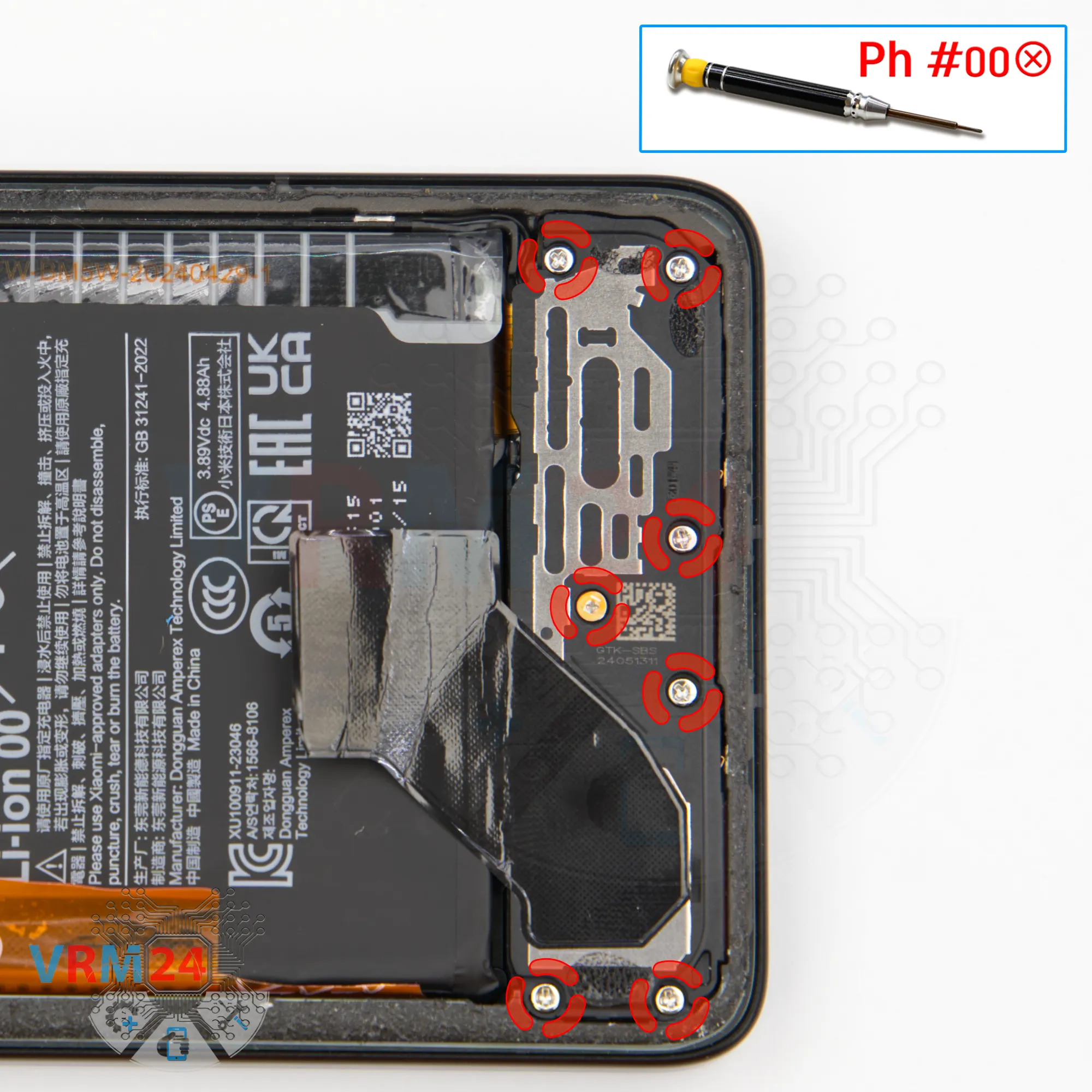

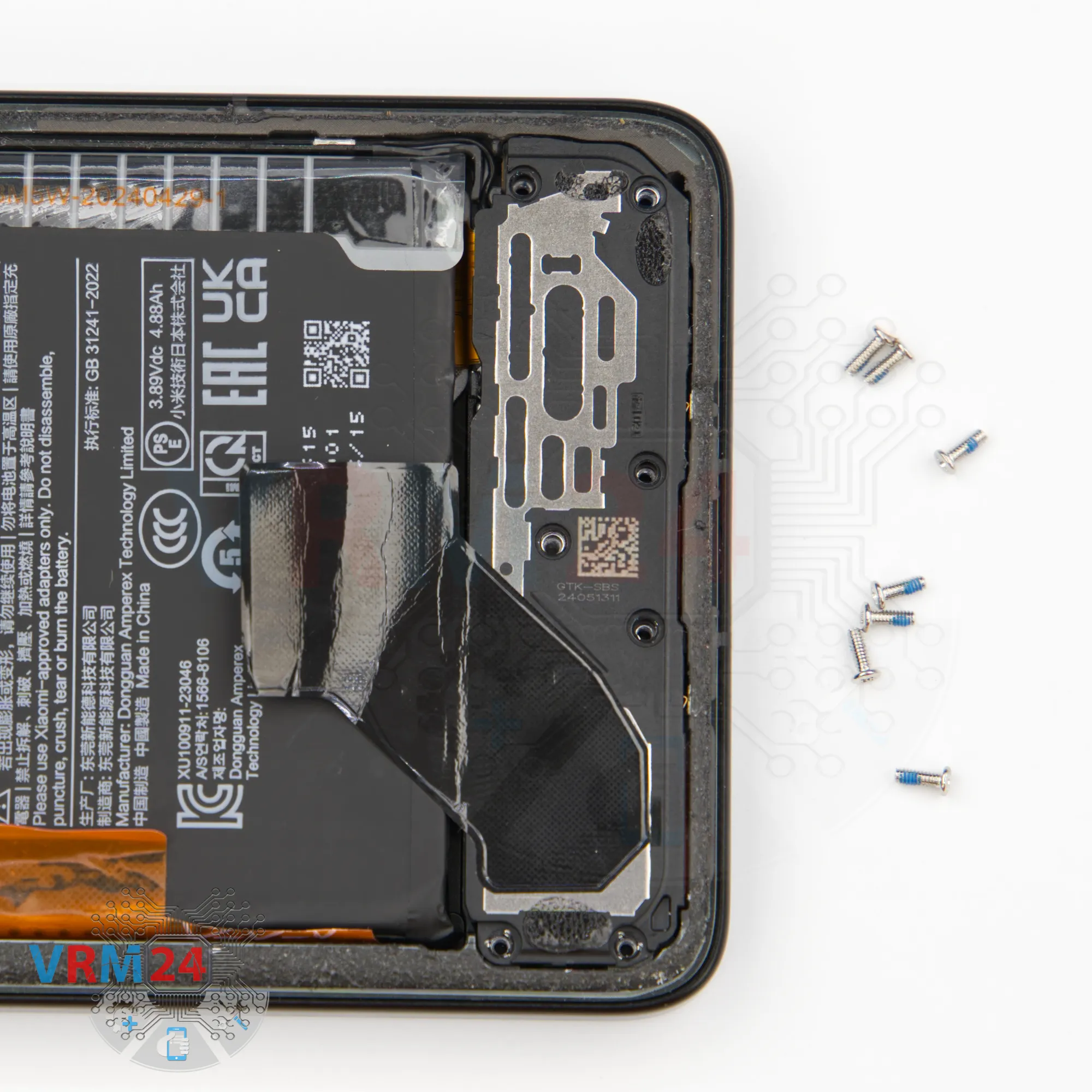

y procedemos a eliminar los siete tornillos en la sección inferior.

Para esto, también usamos un destornillador de Phillips de 1.5 mm, y colocamos estos tornillos por separado de los anteriores, por si acaso.

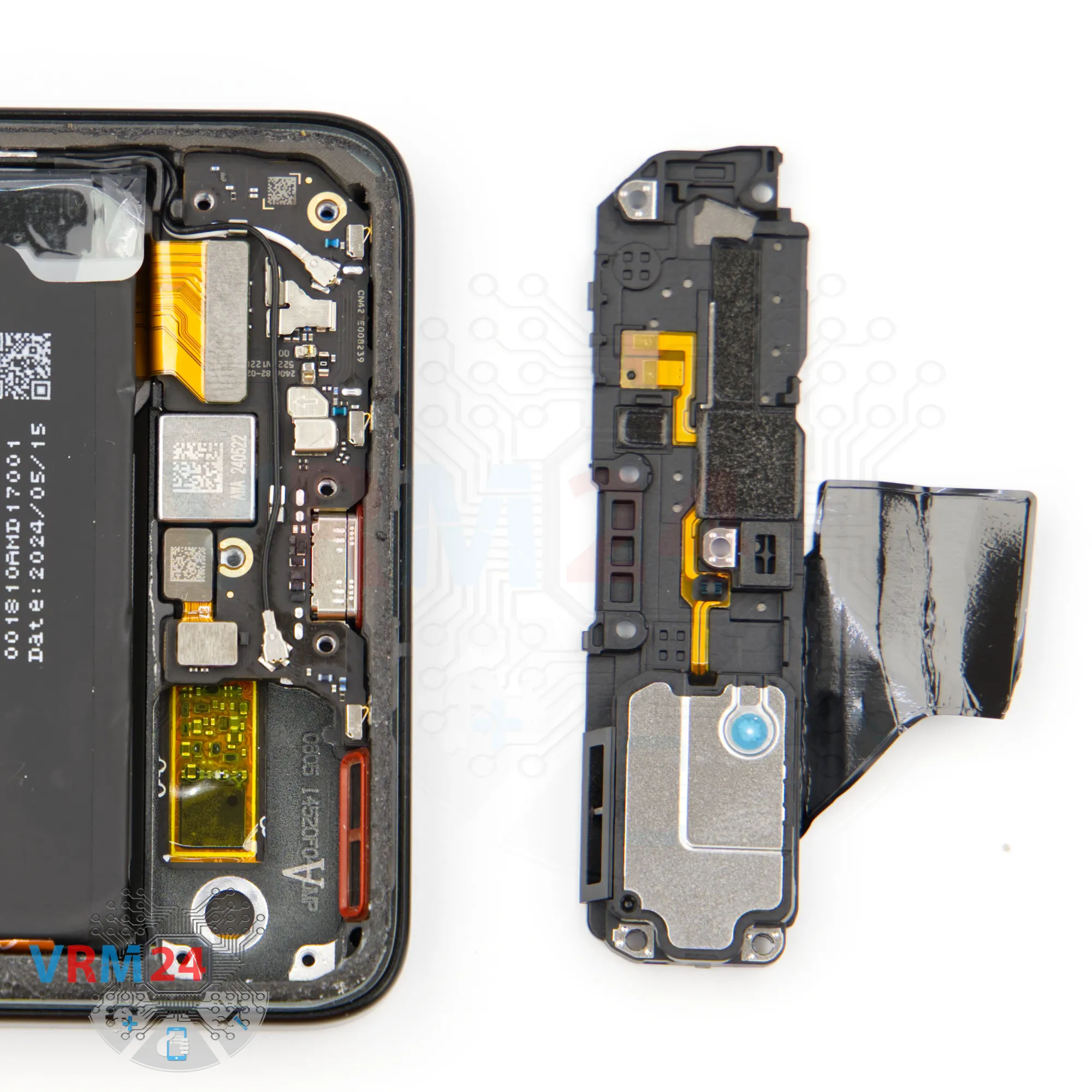

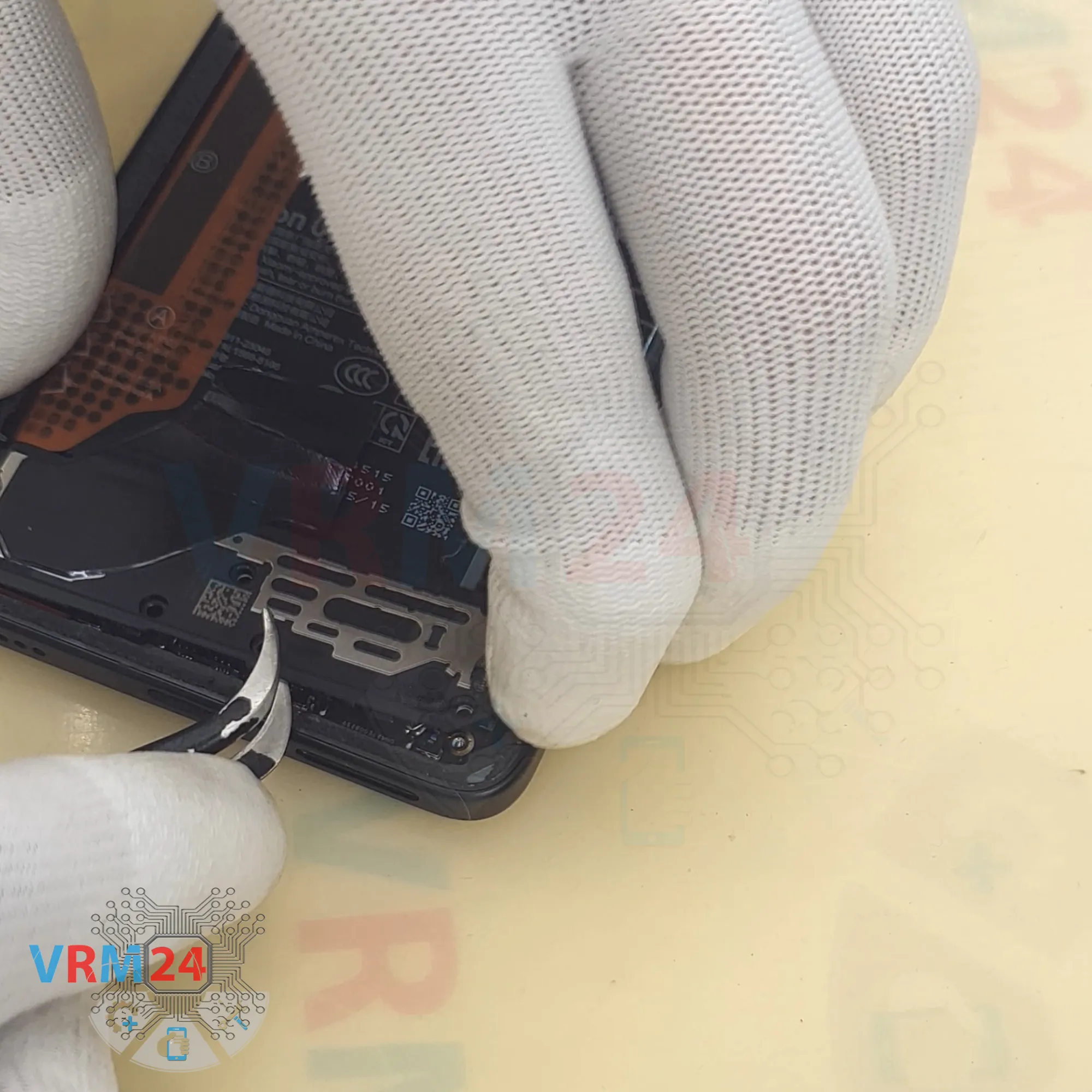

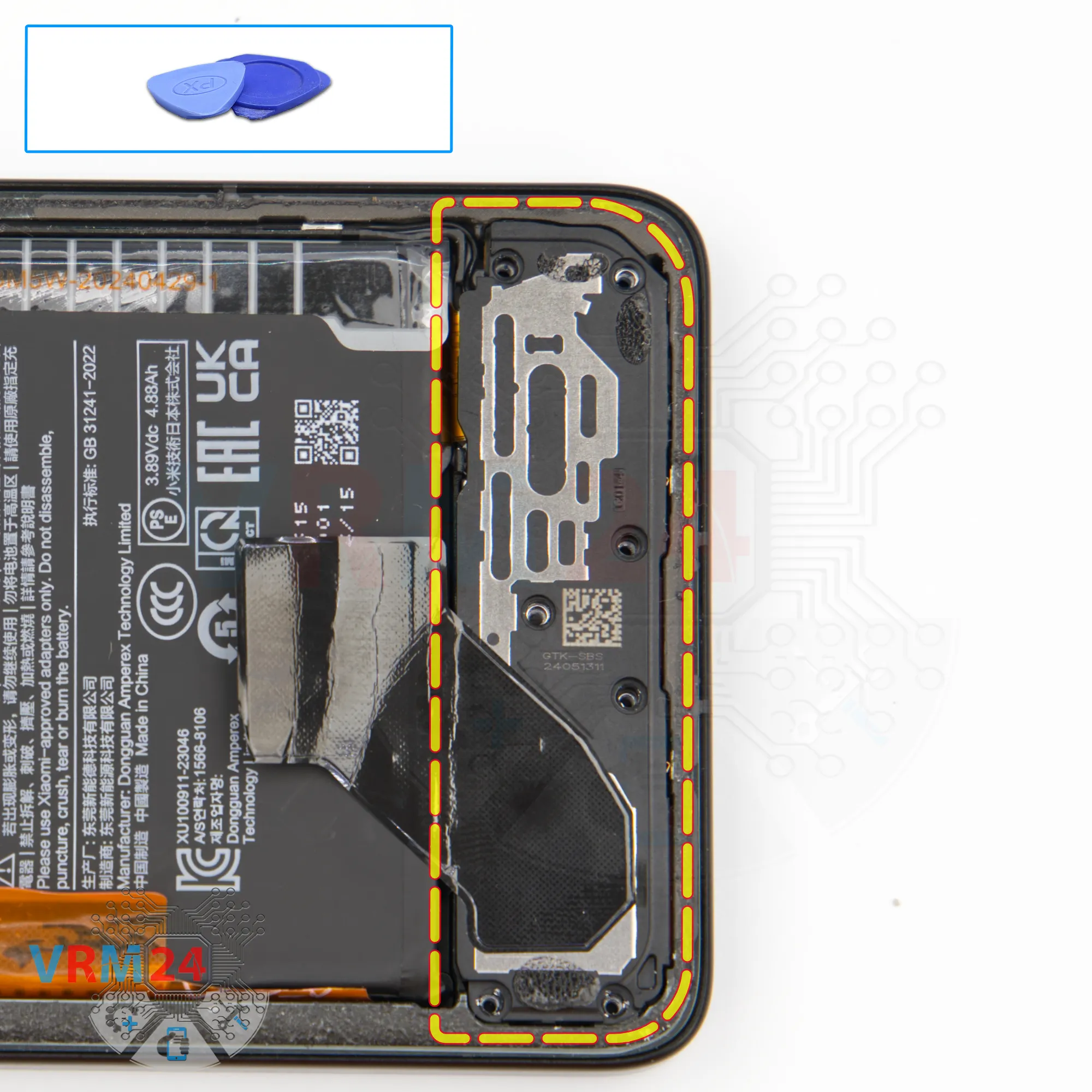

Después de quitar los tornillos, necesitamos separar el módulo inferior, que generalmente alberga el altavoz.

brote suavemente desde el borde, levántelo ligeramente e intente eliminar este módulo.

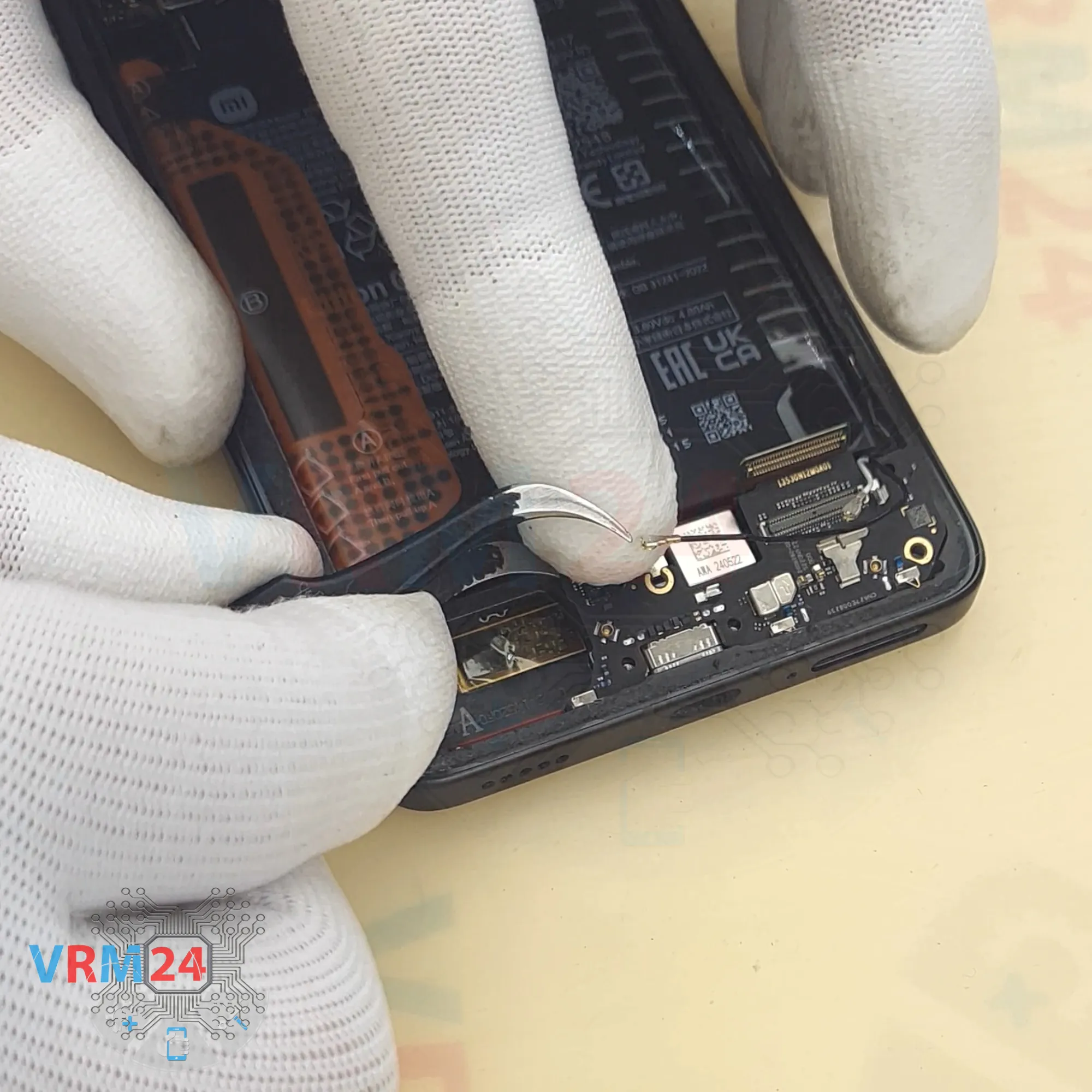

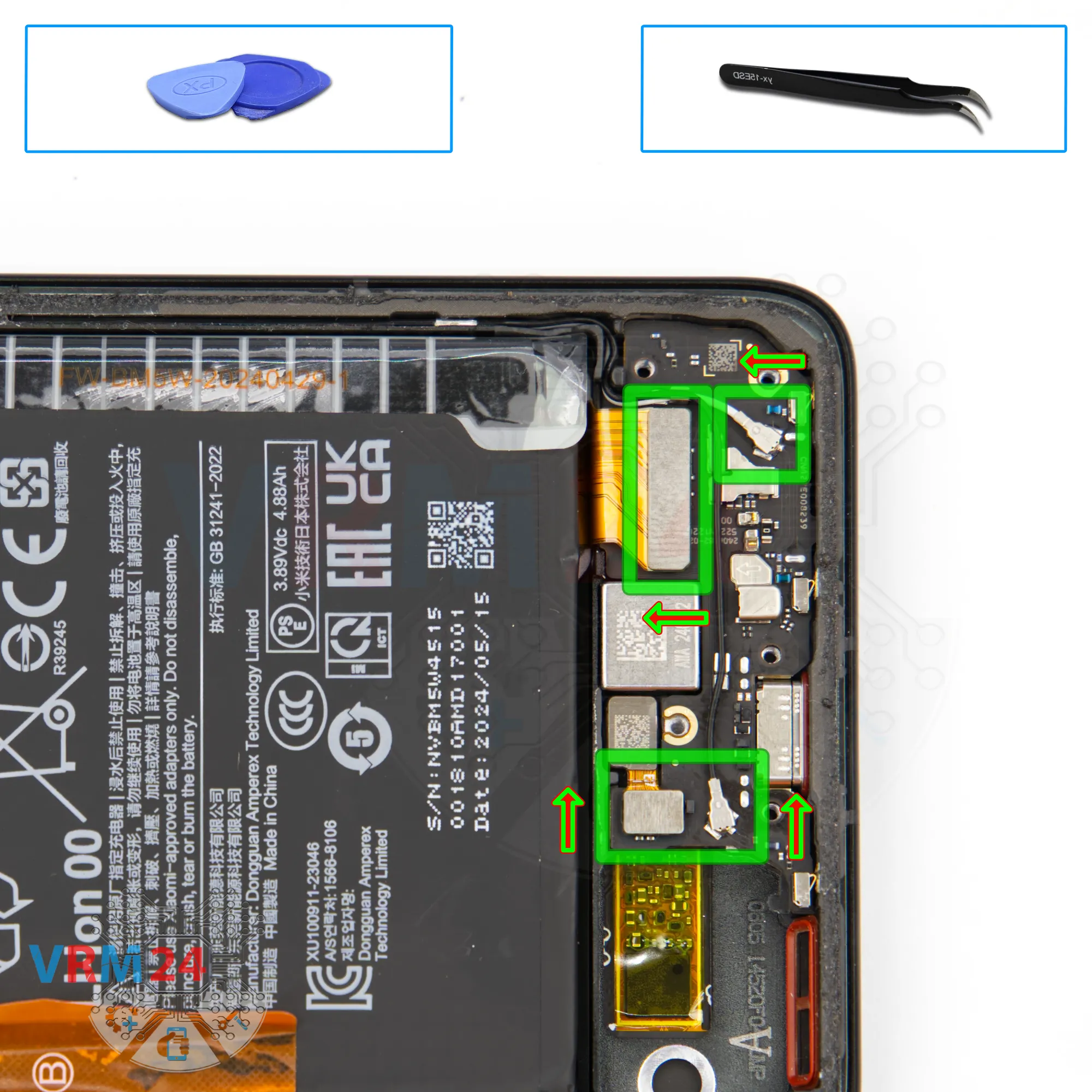

Desconectamos el conector del sensor de huellas digitales y desconectamos el conector de cable coaxial. Libere el cable coaxial en sí, que se asegura al submarino.

Desconecte el segundo conector de cable coaxial, también suelte. Y también desconectamos el conector de cable Flex Inter-Board.

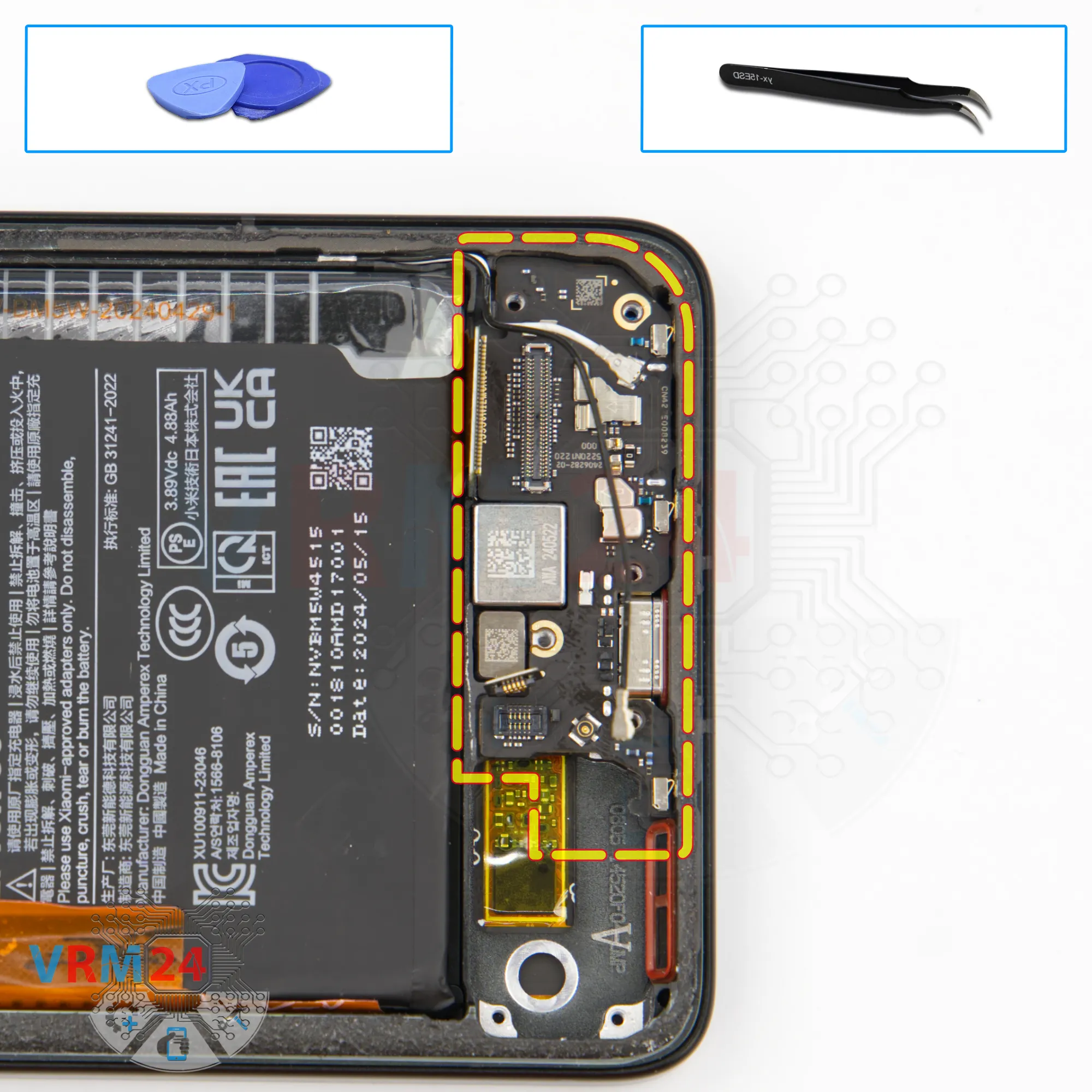

Ahora podemos separar el subprown.

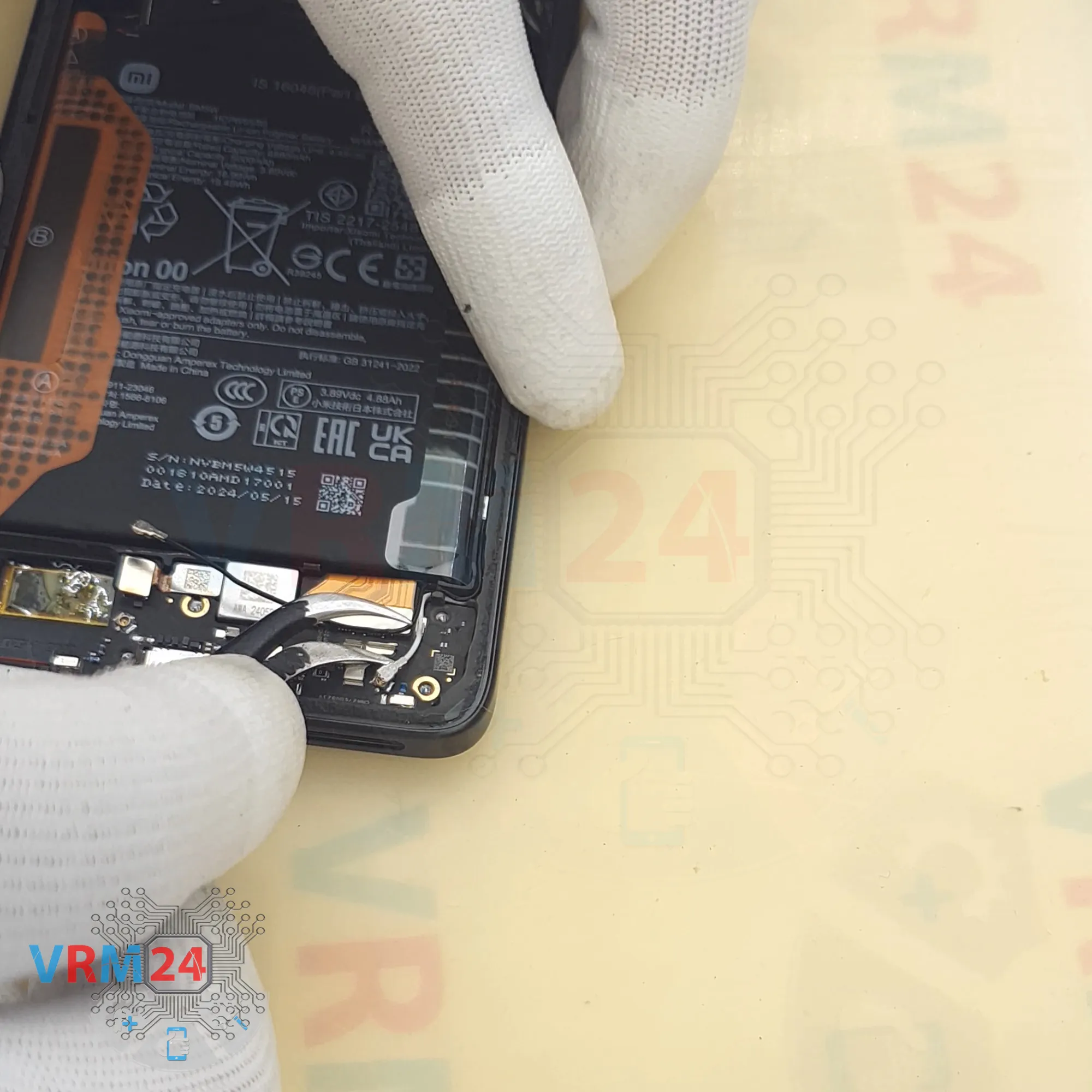

También necesitamos encontrar el lugar correcto donde se encuentra el clip de plástico. Presione suavemente en este lugar, levántelo ligeramente y se separe el sub-tablero.

no te apresure; No use la fuerza para evitar dañar accidentalmente el submarino, ya que es bastante delgado.

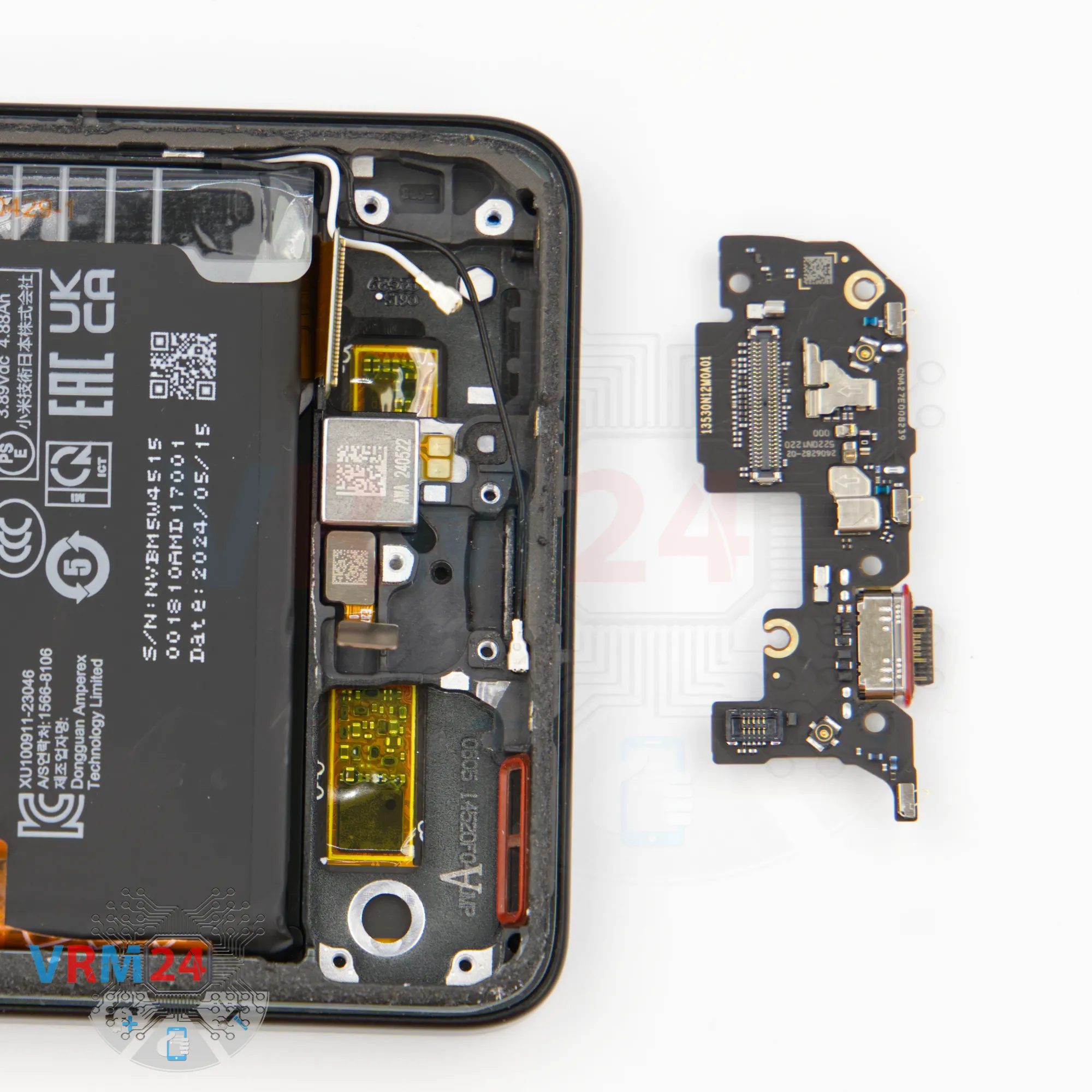

El sub-board alberga el puerto de carga, el micrófono y en el reverso, el conector de la tarjeta SIM.

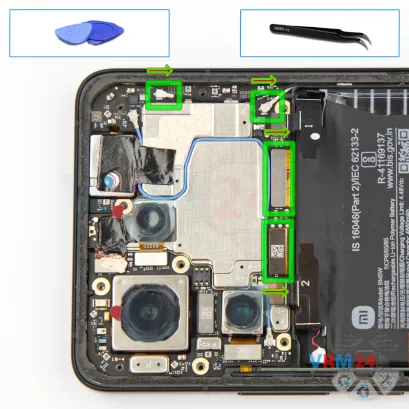

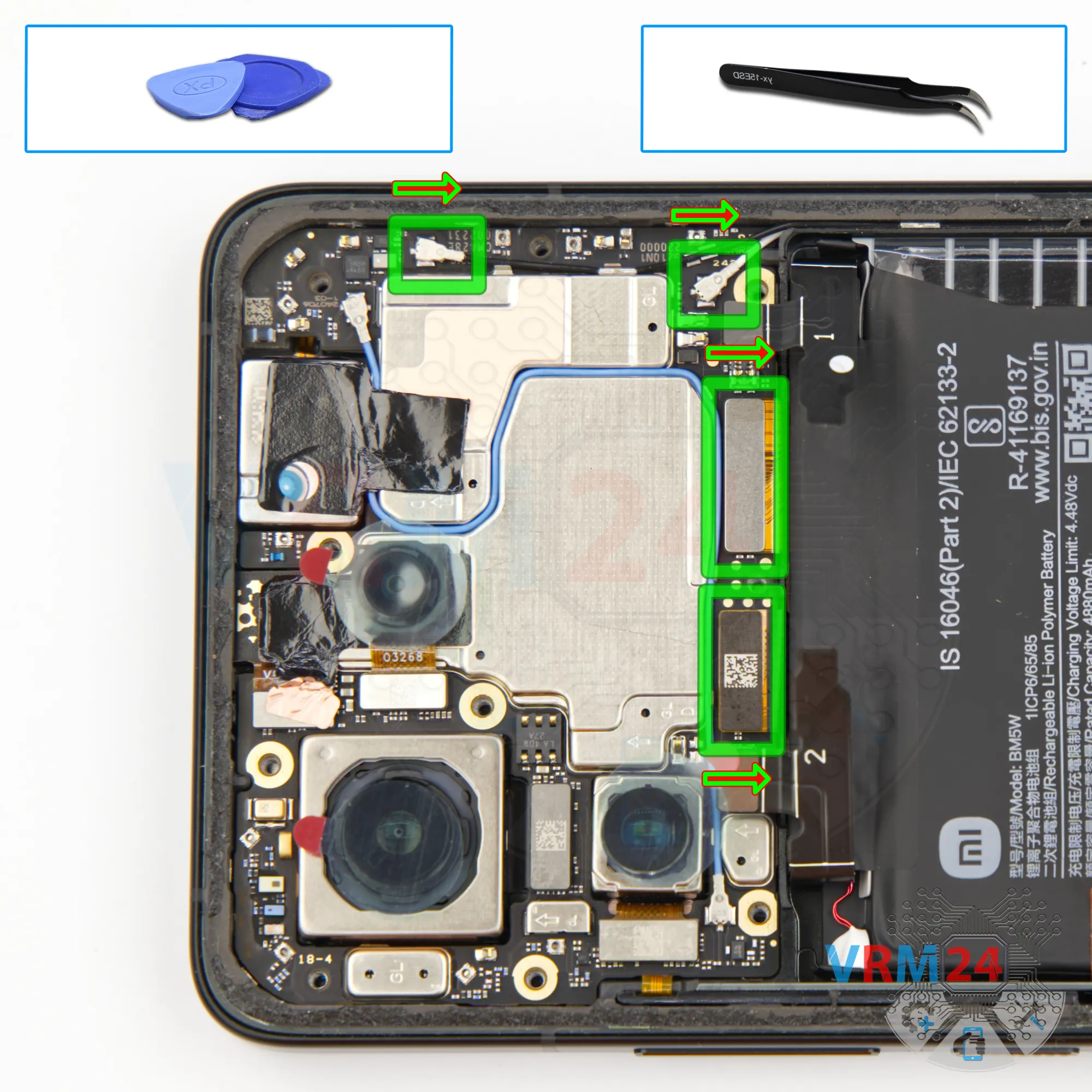

Necesitamos desconectar los dos conectores para los dos cables coaxiales y liberar los cables de sus clips de seguridad en la placa base.

Después de eso, podemos desconectar el conector de cable Flex Inter-Board y el conector de cable Flex de visualización.

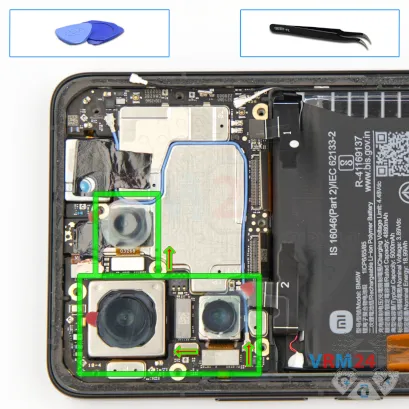

y luego podemos proceder a separar las cámaras.

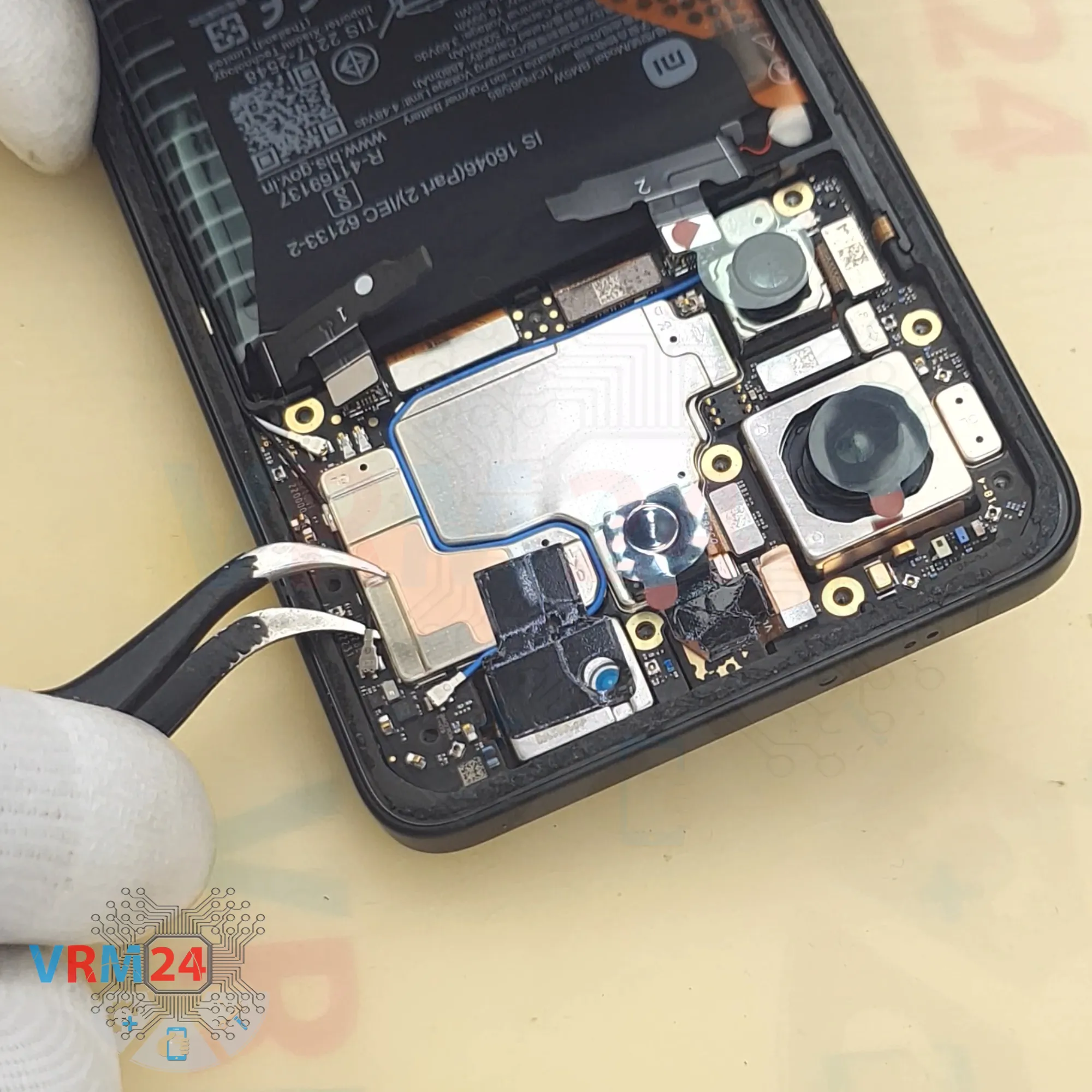

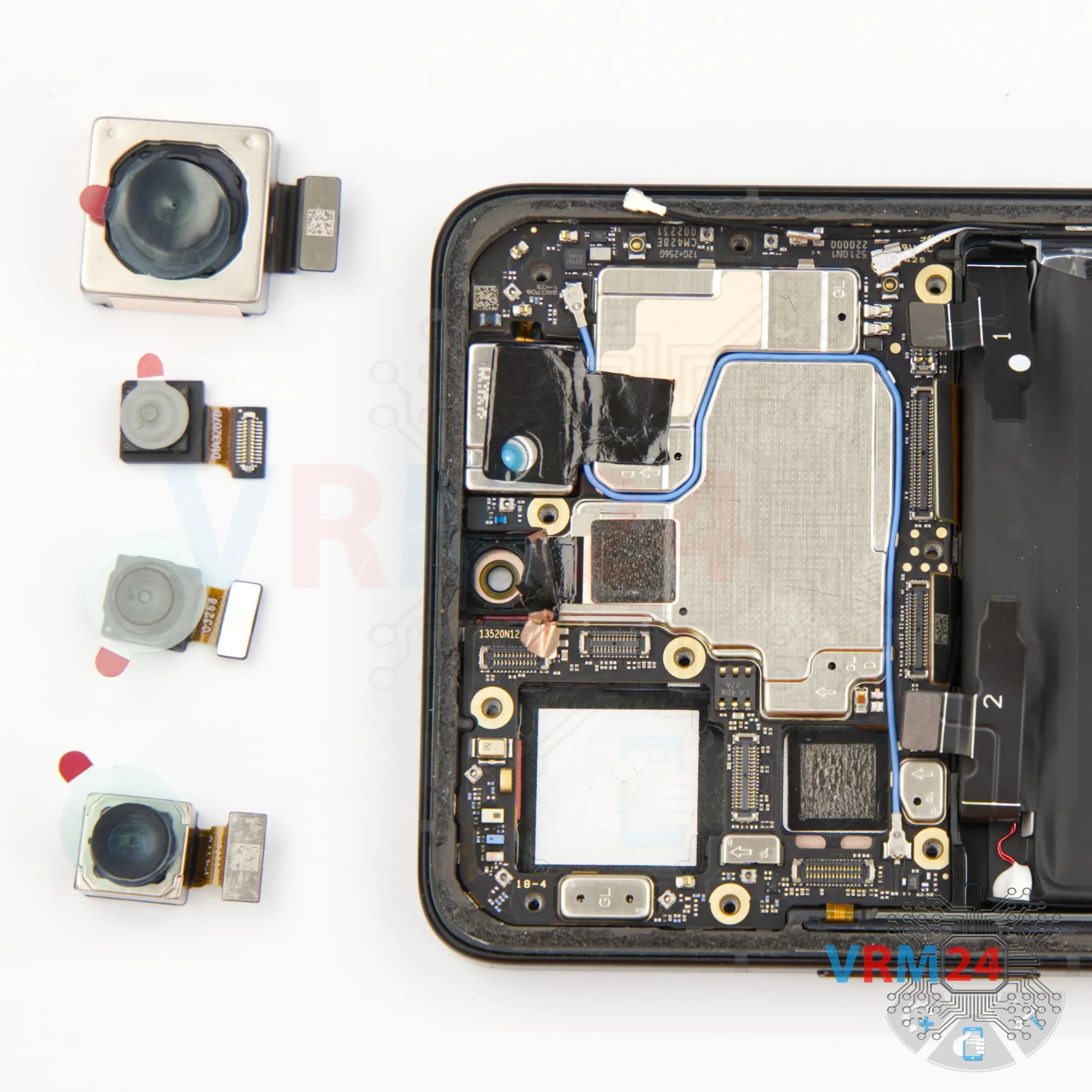

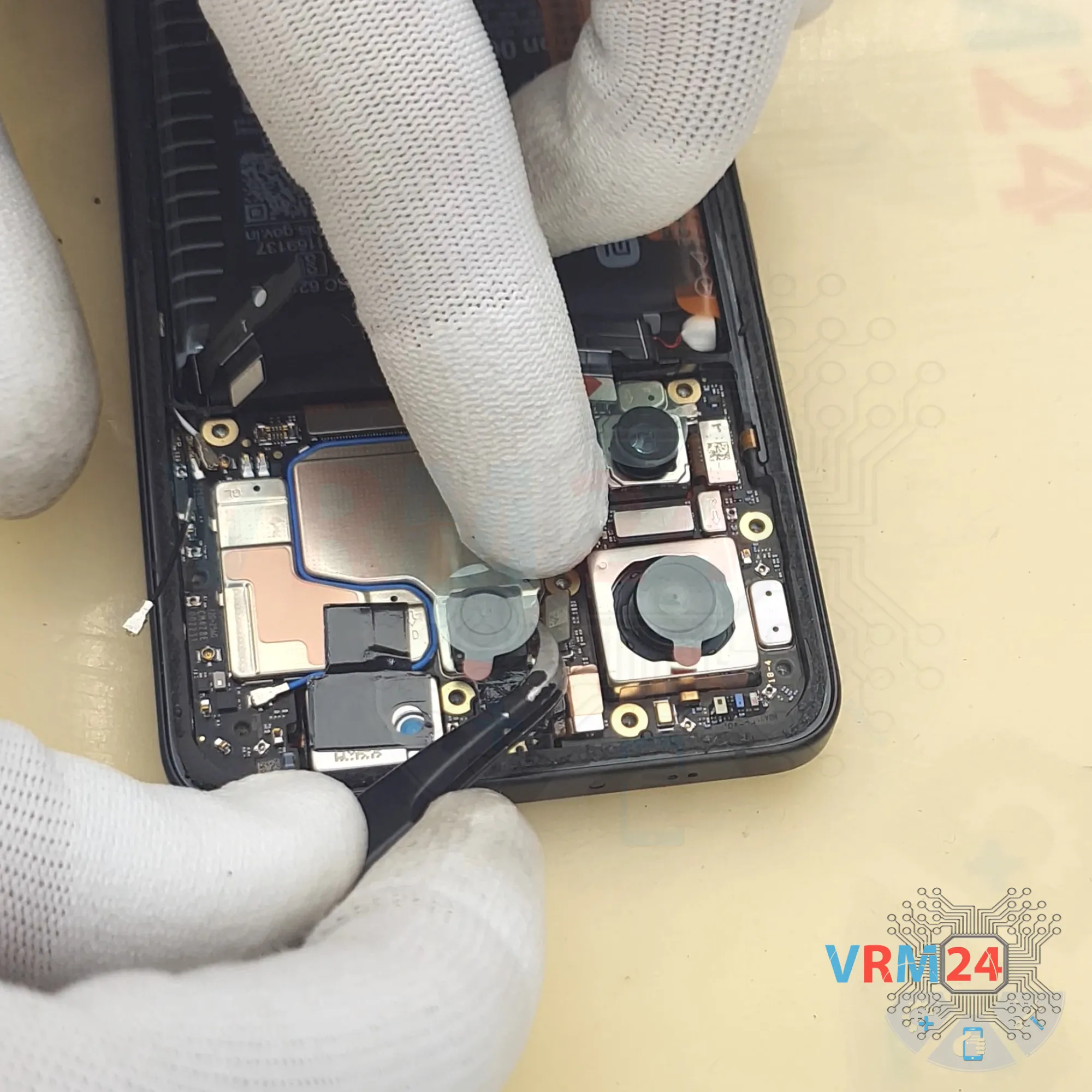

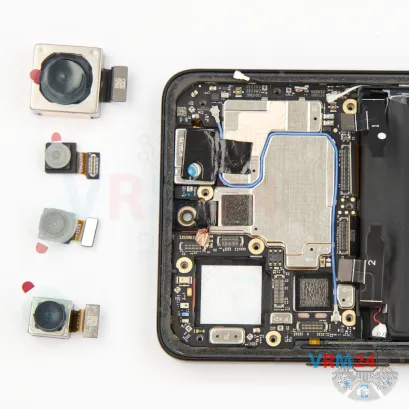

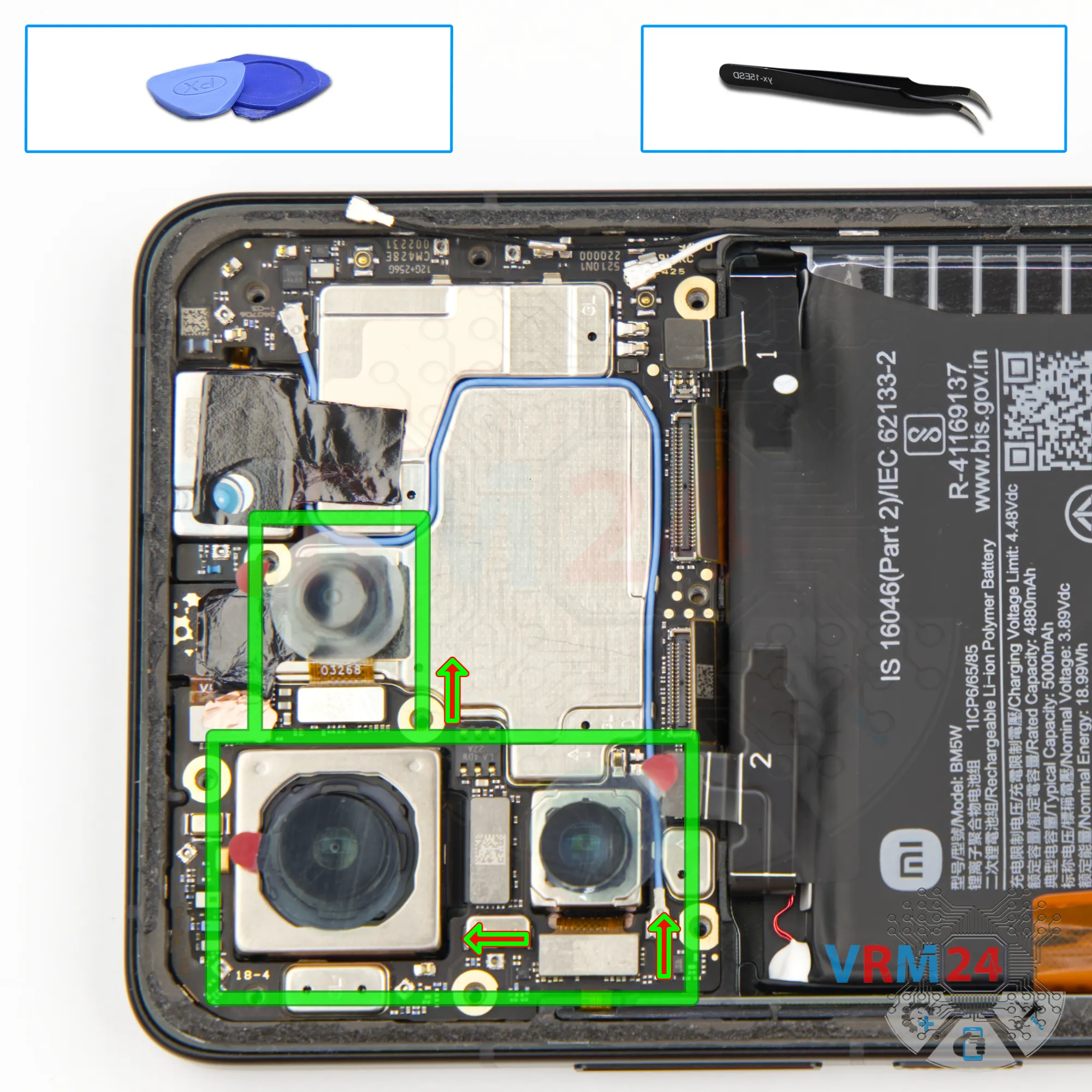

Primero, podemos separar las cámaras traseras. Desconecte cuidadosamente las cámaras y póngalas de lado para que estén fuera del camino. Después de separar la cámara trasera grande, podemos separar la lámina de disipación de calor que conecta el escudo de la placa base y la cámara frontal.

despegara cuidadosamente la lámina de disipación de calor. Todavía lo necesitaremos más tarde.

Pásalo con cuidado, asegurándote de no dañar nada y ndash; Ni el cable flexible de la cámara ni esta lámina. Por cierto, esta lámina de disipación de calor es de cobre.

Después de esto, podemos quitar la cámara frontal, que está ligeramente empotrada en el marco de la pantalla.

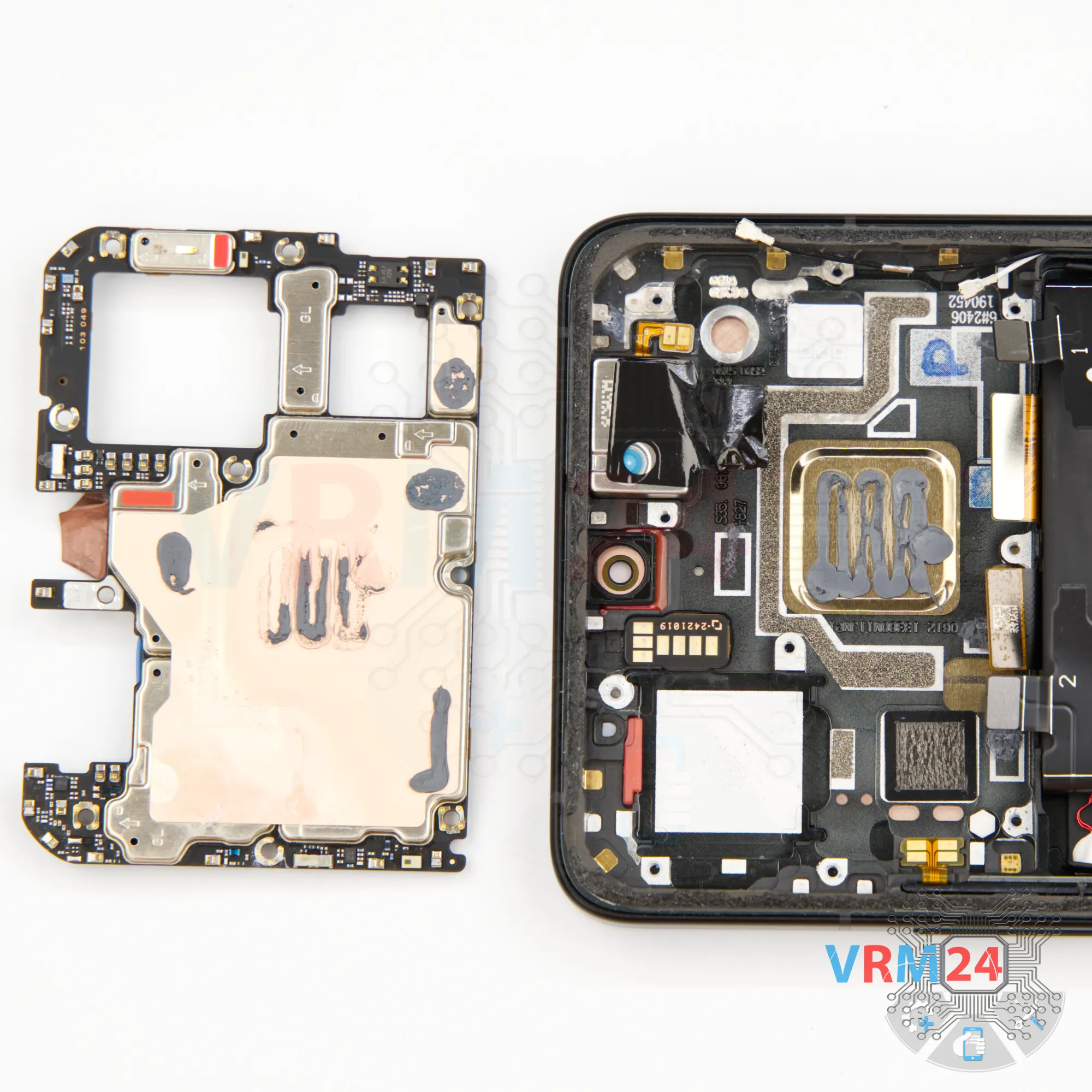

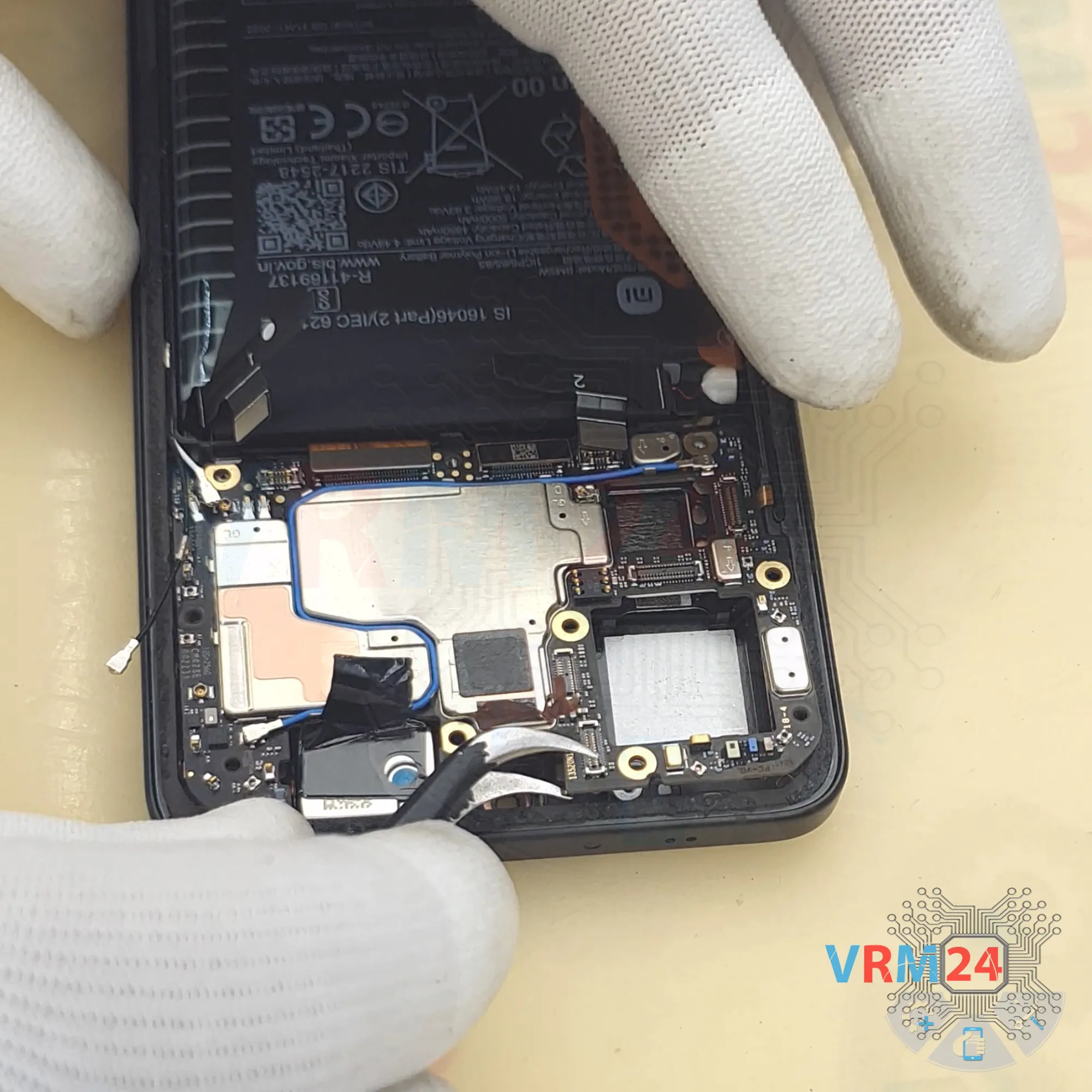

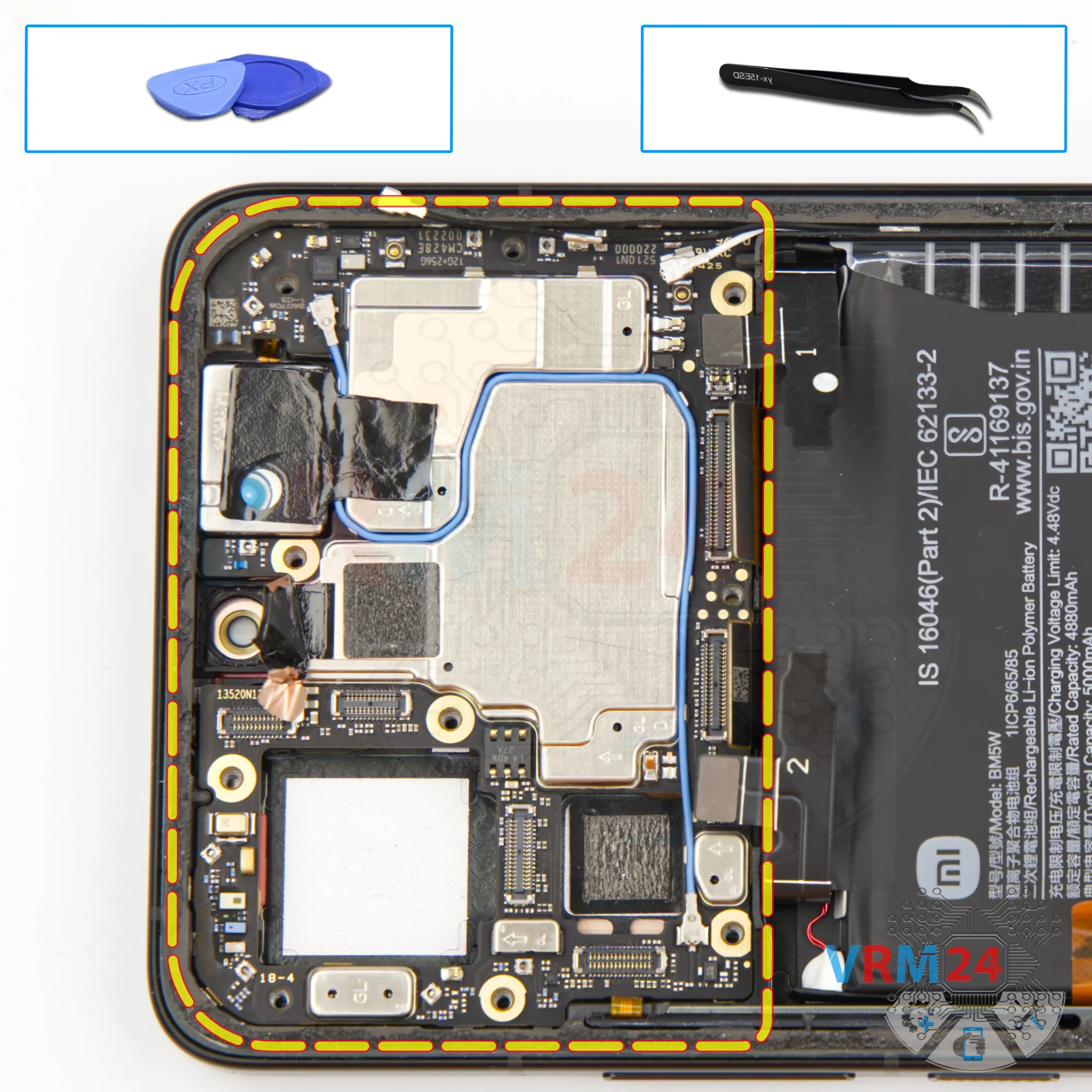

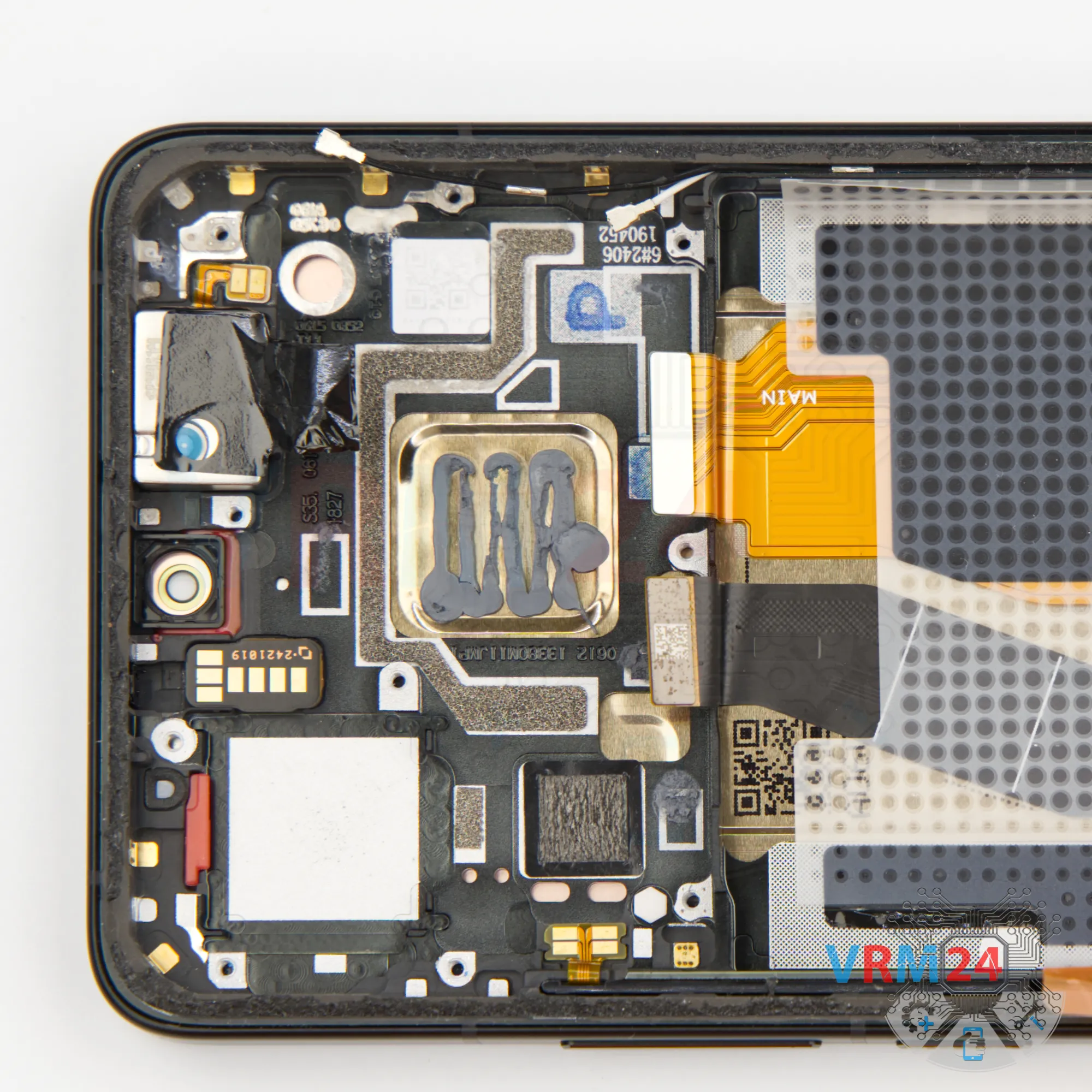

Ahora podemos quitar la placa base. Verificamos dónde es mejor acumularlo y observar que el altavoz del auricular también está unido al escudo de la placa base con una capa de disipación de calor.

despegamos esta película de disipación de calor, y ahora podemos separar con seguridad la placa base.

Tenga en cuenta que en el reverso, la placa base puede mantenerse en su lugar mediante pasta térmica.

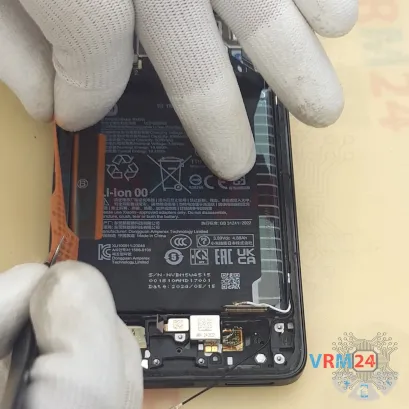

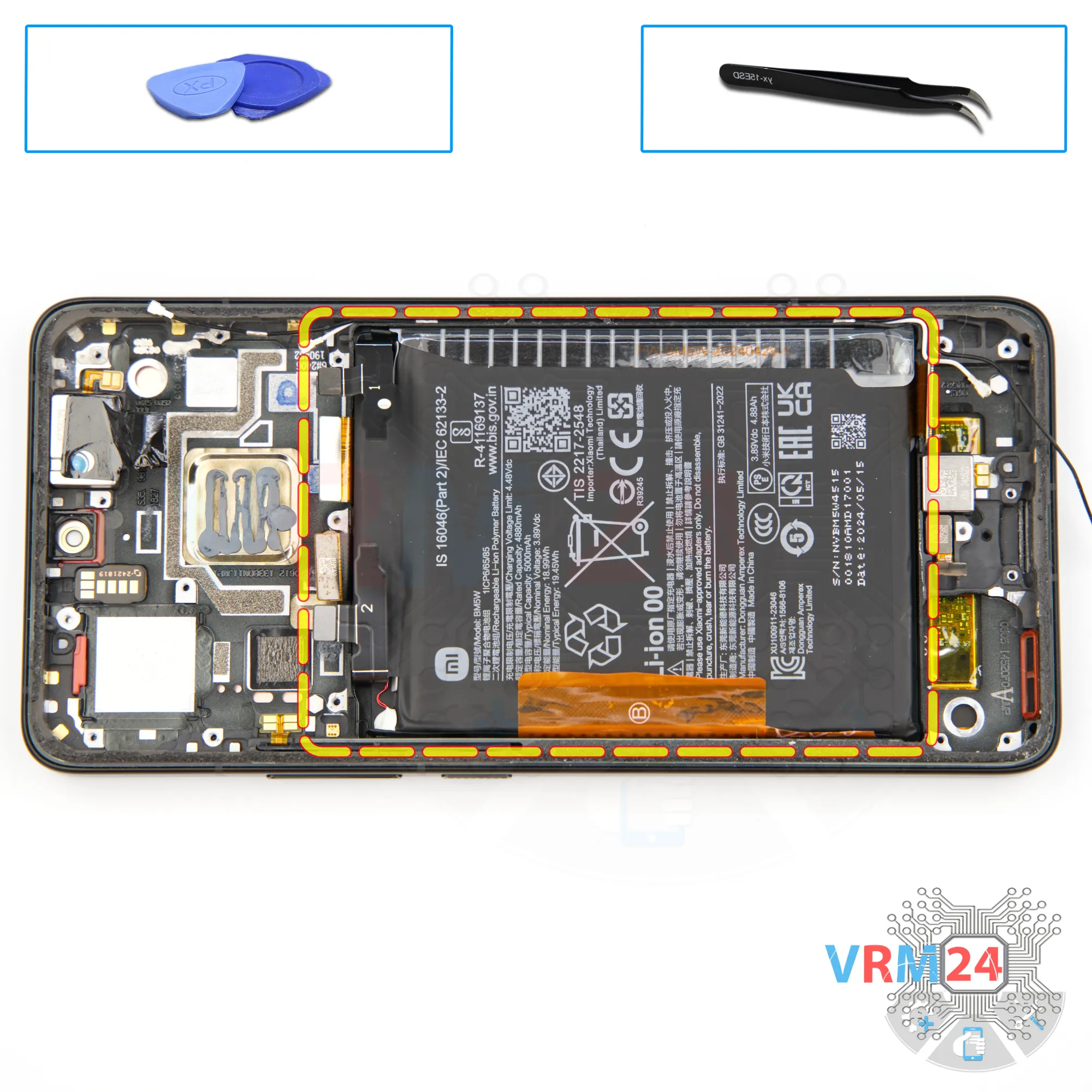

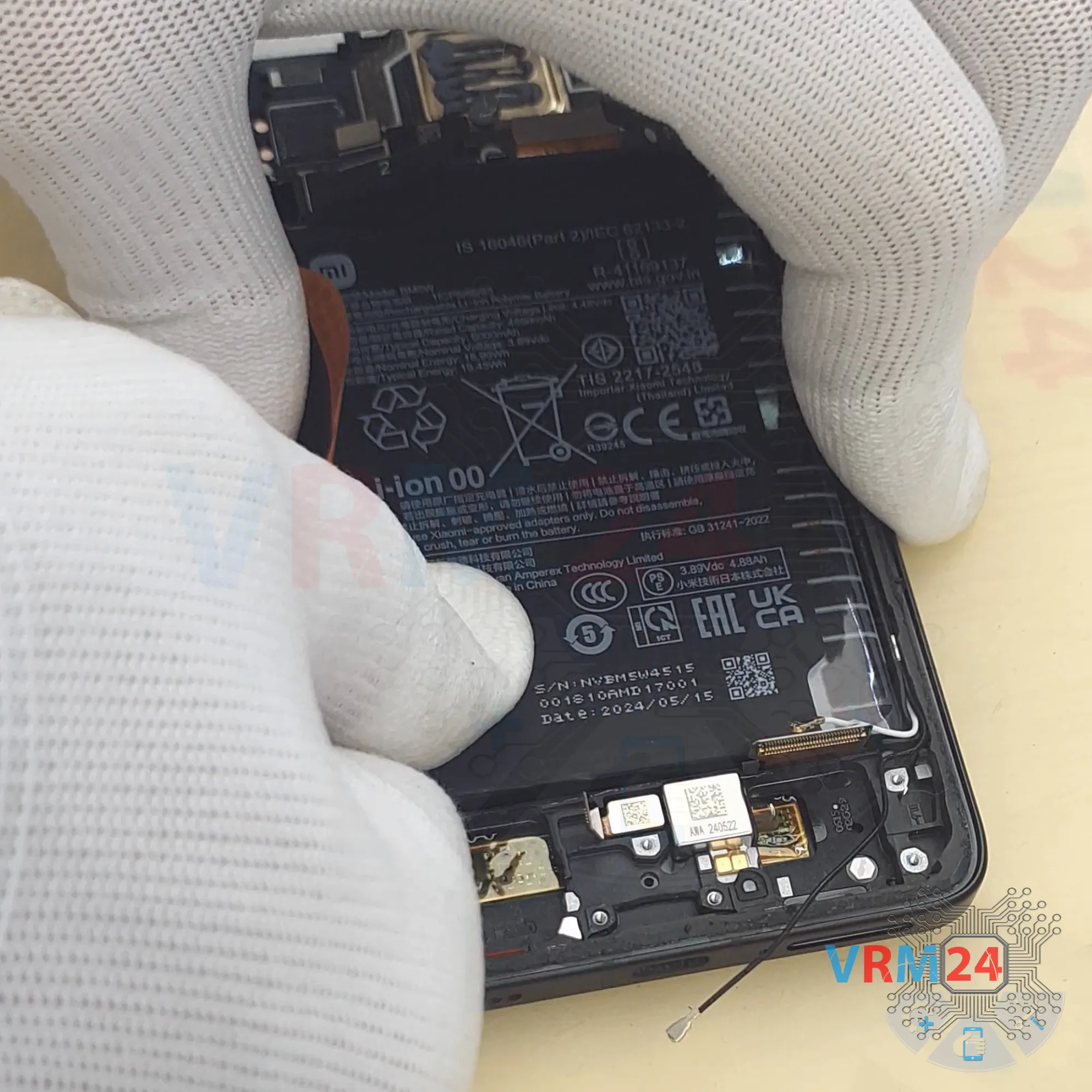

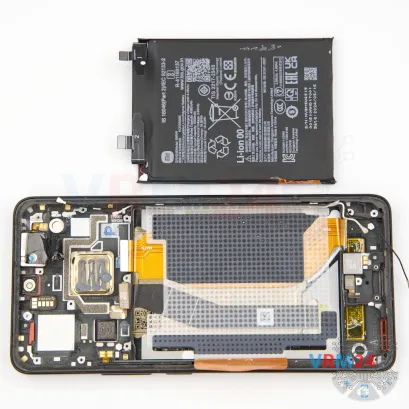

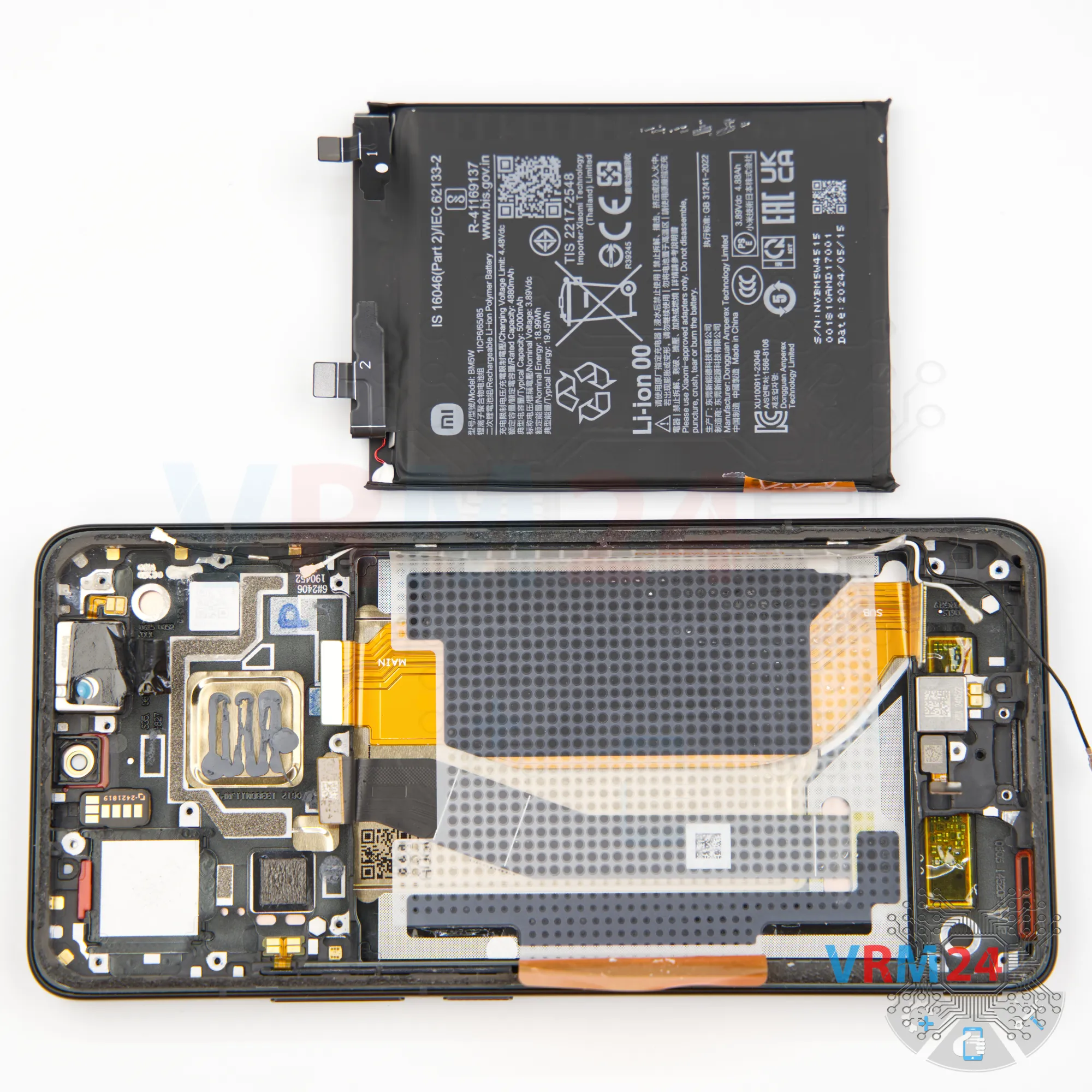

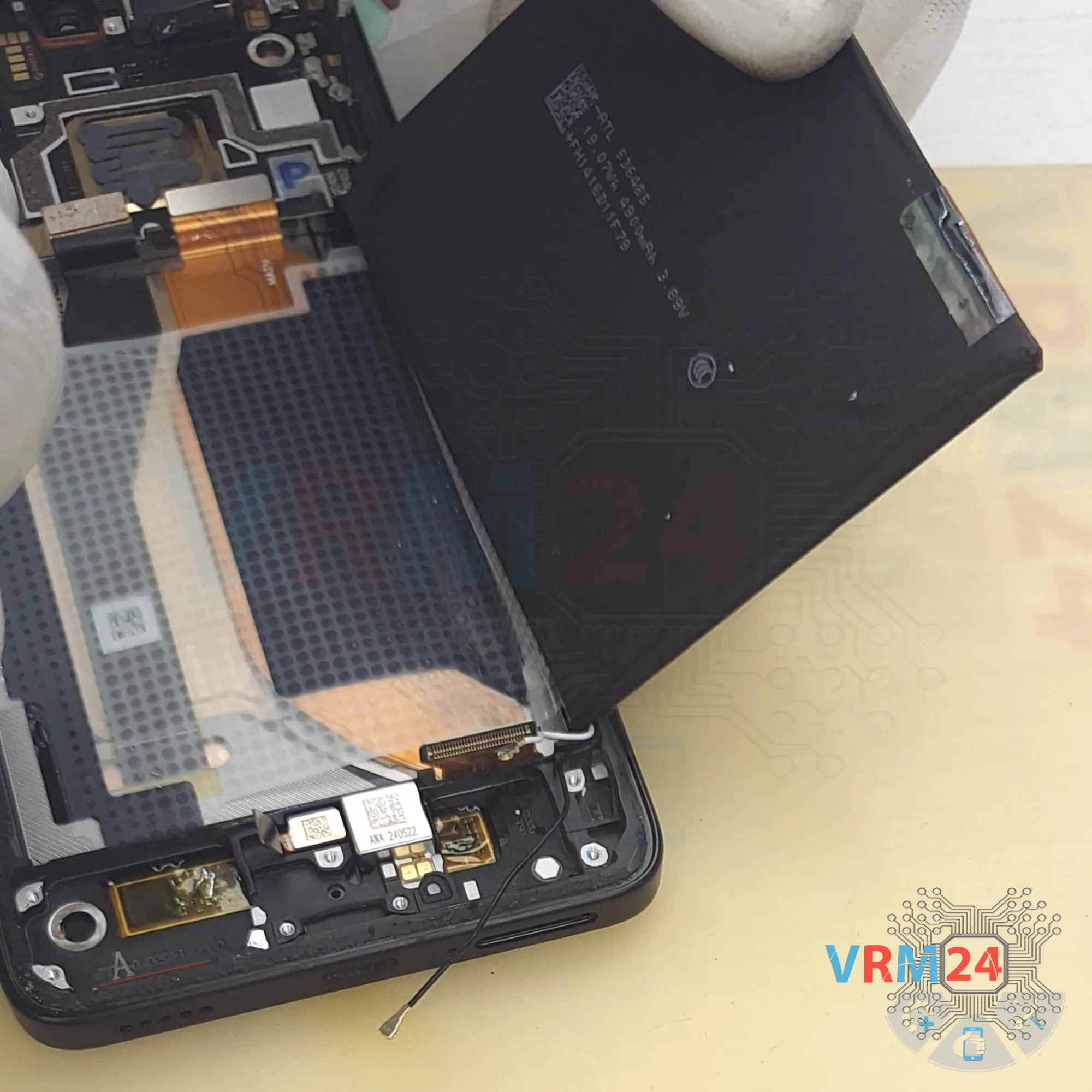

Finalmente, procedemos a separar la batería.

Típicamente para Xiaomi, tenemos dos pestañas marrones. Es realmente importante leer las instrucciones que describen la secuencia que debemos seguir (en las pestañas).

Peelamos ambas pestañas hacia atrás. La pestaña en el medio debe retroceder lo más posible, por lo que está fuera de nuestro camino. La pestaña ancha, que se ejecuta a lo largo de toda la batería, debe ser tirar suavemente hacia arriba.

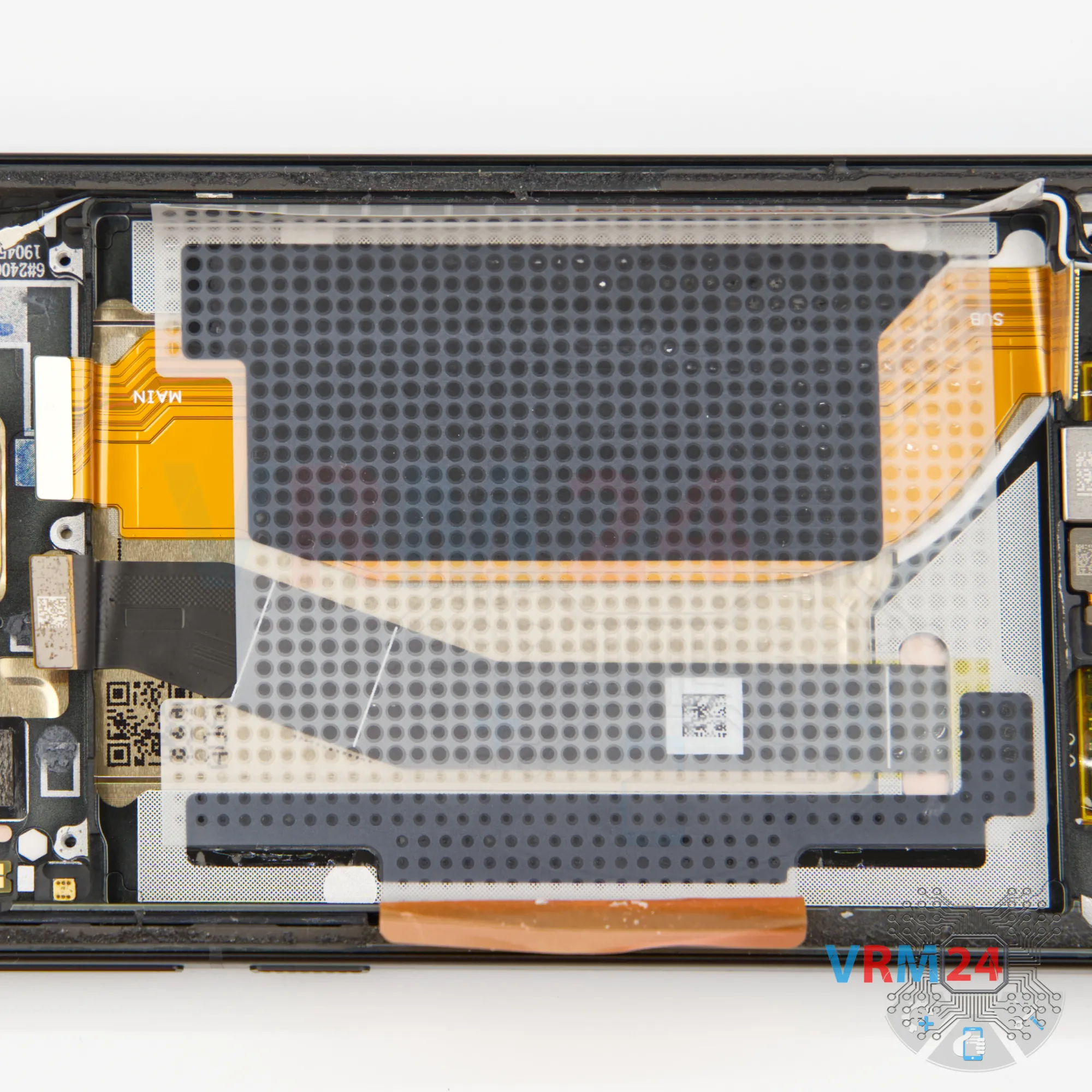

Tenga en cuenta que debajo de la batería, hay una capa adhesiva transparente que protege los cables flexibles entre el tablero.

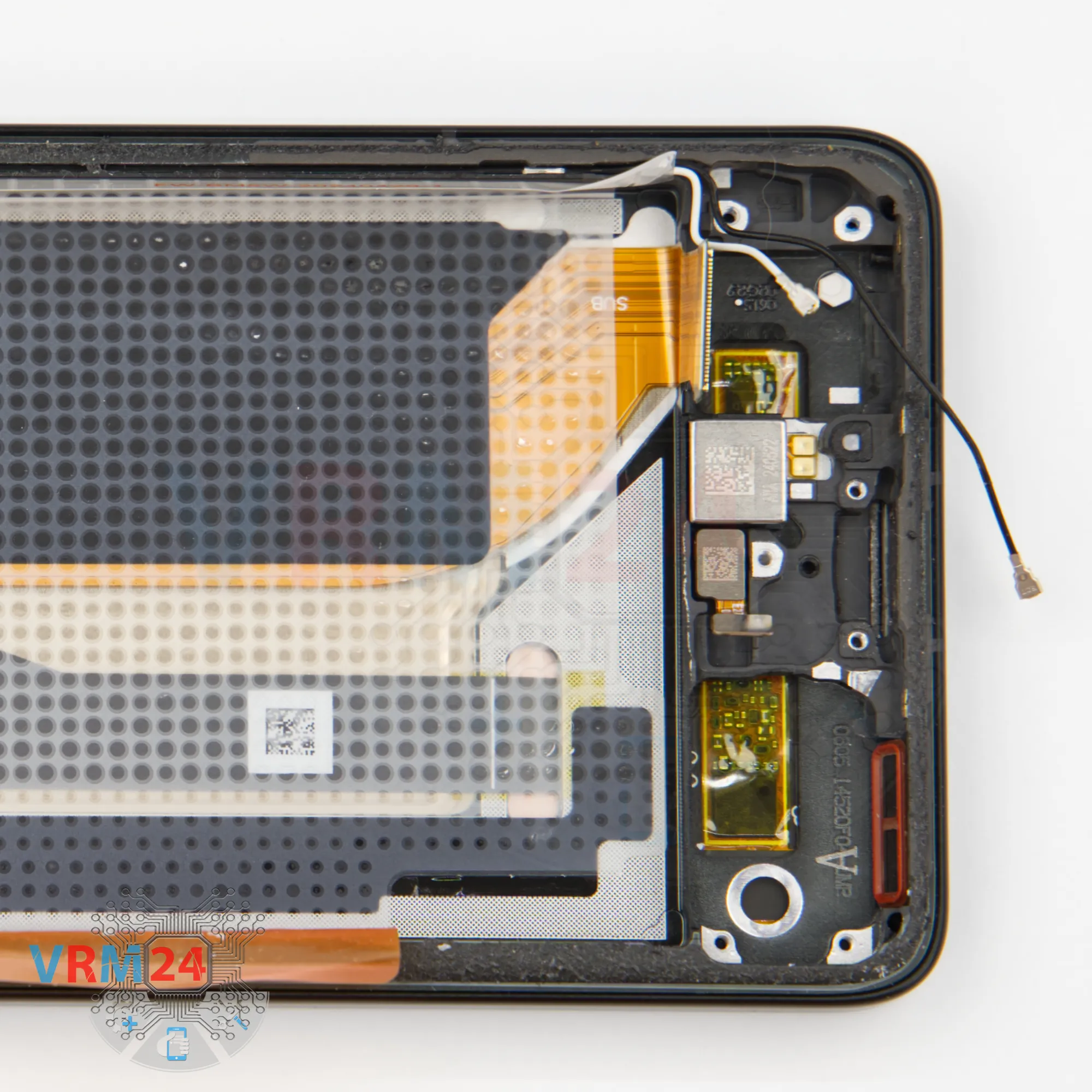

ℹ️️ en el marco de visualización permaneció: el altavoz del auricular, el sensor de huellas digitales y el motor de vibración.
