Desmontaje/Reparar del dispositivo móvil Xiaomi Mi Play (Xiaomi Mi Play M1901F9E) con la descripción de cada paso y el conjunto de herramientas requerido.

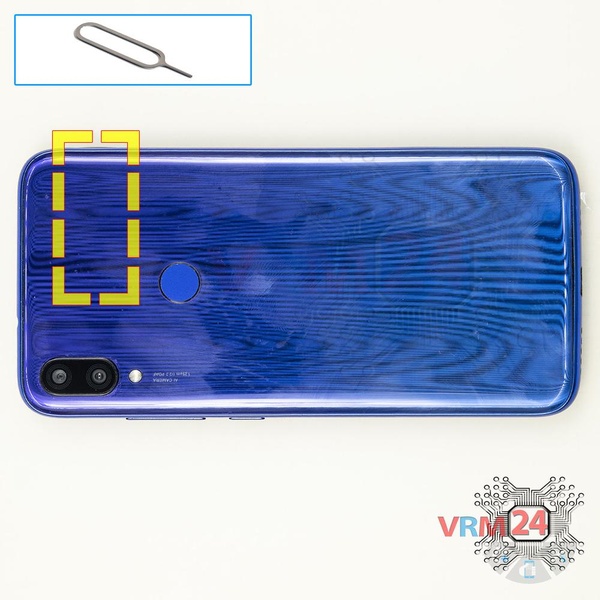

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el final en el orificio hasta que se expulse la bandeja y luego extraiga la bandeja de la tarjeta SIM y de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

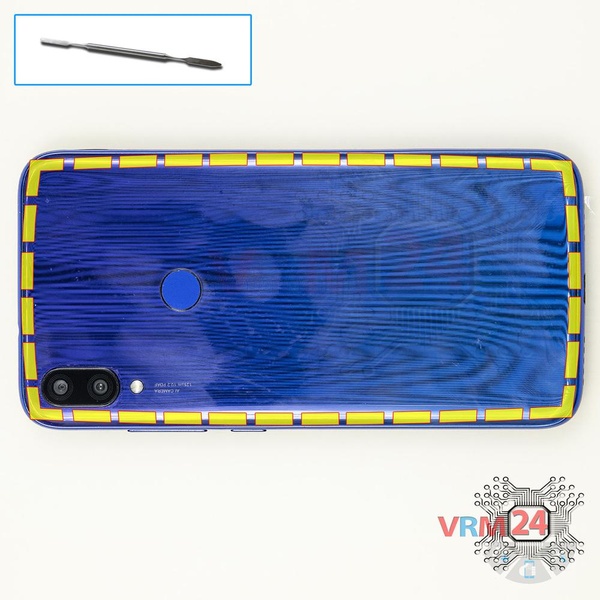

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la tapa trasera y déle la vuelta.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ Presta atención al cable del sensor de huellas ubicado en el interior.

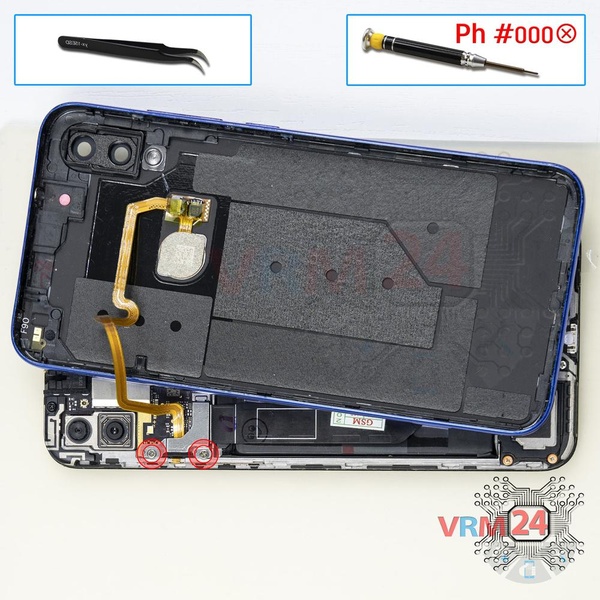

Con un destornillador (Phillips 1,5 mm PH #000), desenrosque los dos tornillos y retire el soporte que sujeta los conectores.

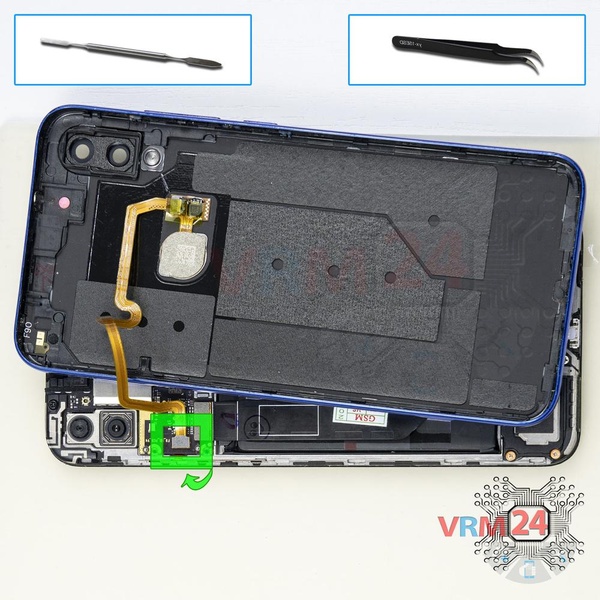

Haz palanca en el conector del sensor de huellas dactilares y retira la tapa trasera.

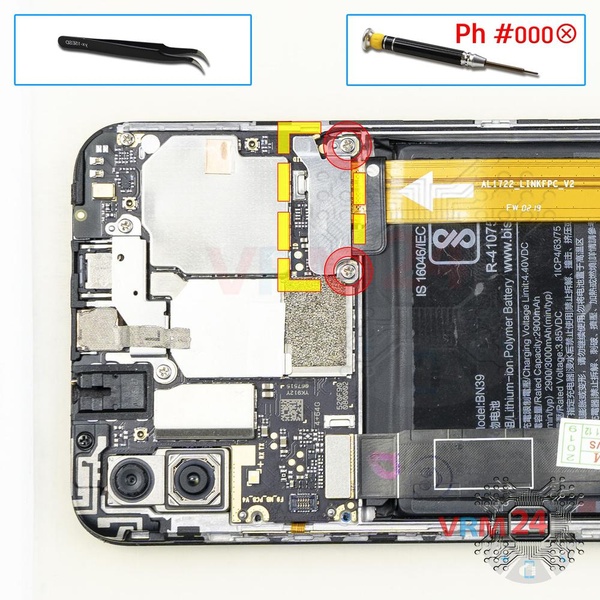

Con un destornillador (Phillips 1,5 mm PH #000), desenrosque los dos tornillos y retire el soporte que sujeta los conectores.

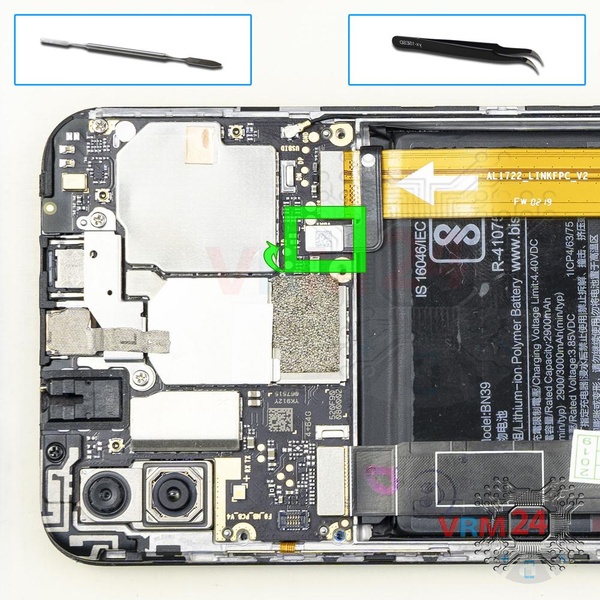

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️ El modelo Xiaomi Mi Play cuenta con una batería BN39 de 3000 mAh de capacidad (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

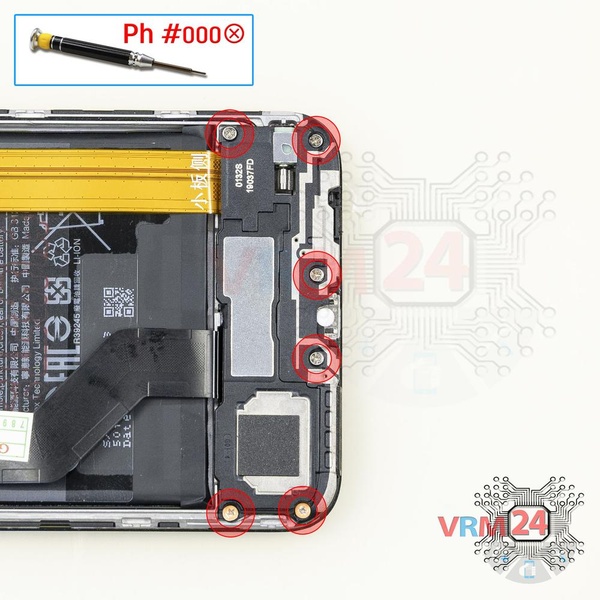

Usando un destornillador (Phillips 1.5 mm PH #000), desenrosque los seis tornillos.

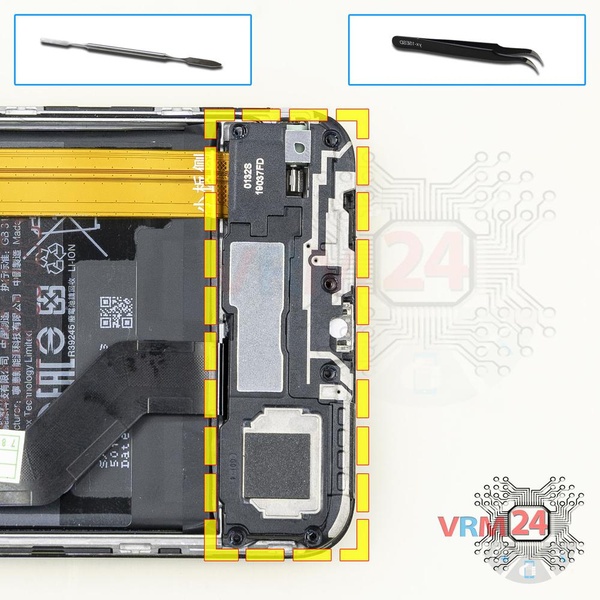

Haz palanca sobre el borde y retira el ensamblaje del altavoz con las guías de la antena.

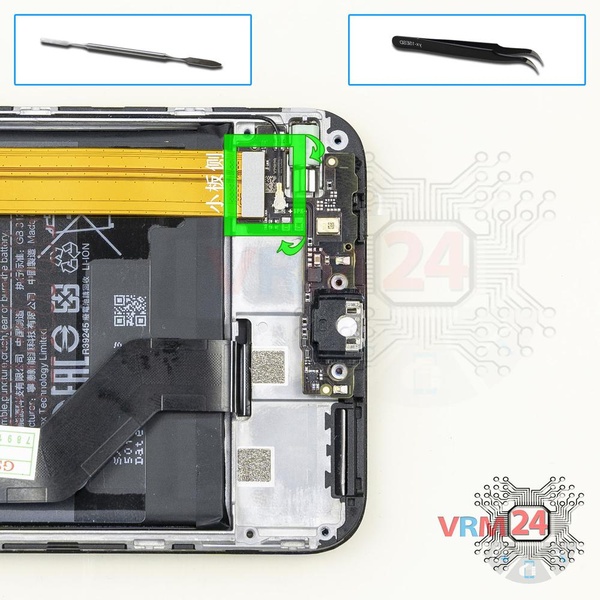

Desconecte el conector del cable coaxial, conector del cable entre placas.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).

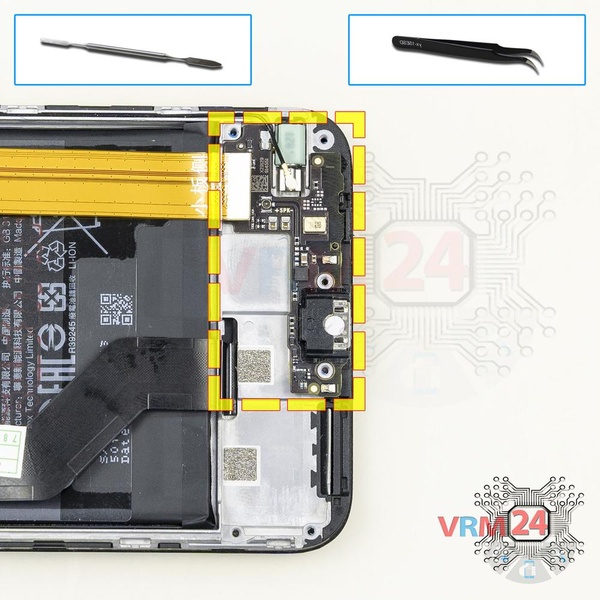

Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz, un motor de vibración y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

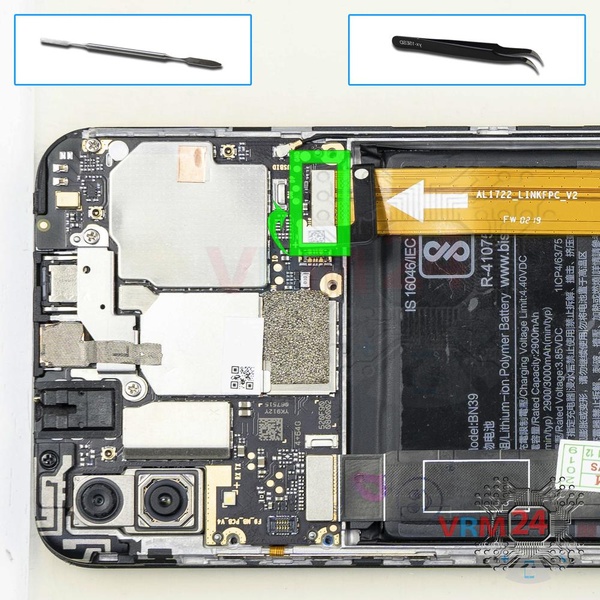

Con cuidado, preferiblemente desde el borde, desconecte el conector y retire el cable entre placas que conecta la placa principal a la placa secundaria (también conocida como subplaca).

⚠️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

ℹ️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.

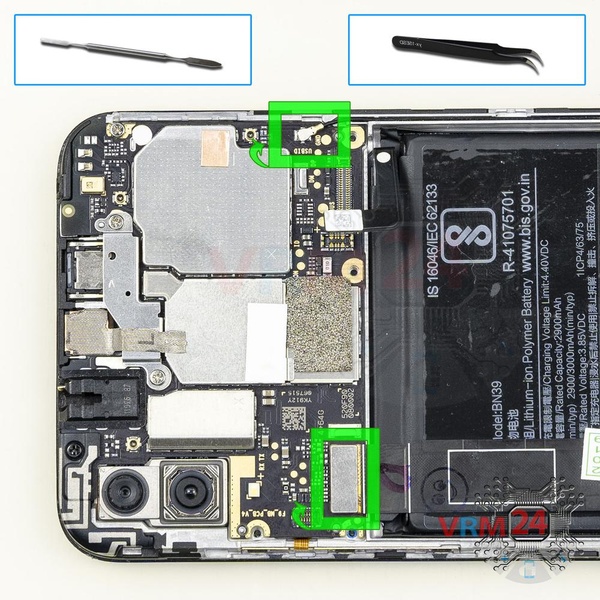

Haz palanca en los conectores del cable del módulo de pantalla, cable coaxial.

⚠️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

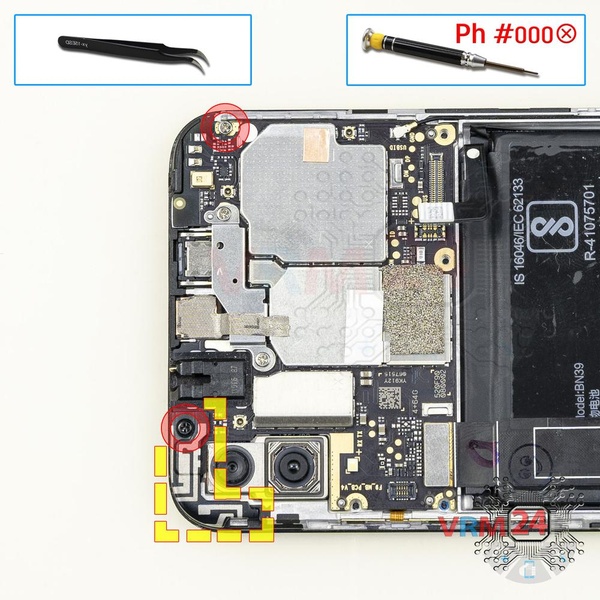

Con un destornillador (Philips 1,5 mm PH #000), desenrosque los dos tornillos y retire la tapa con las pistas de antena.

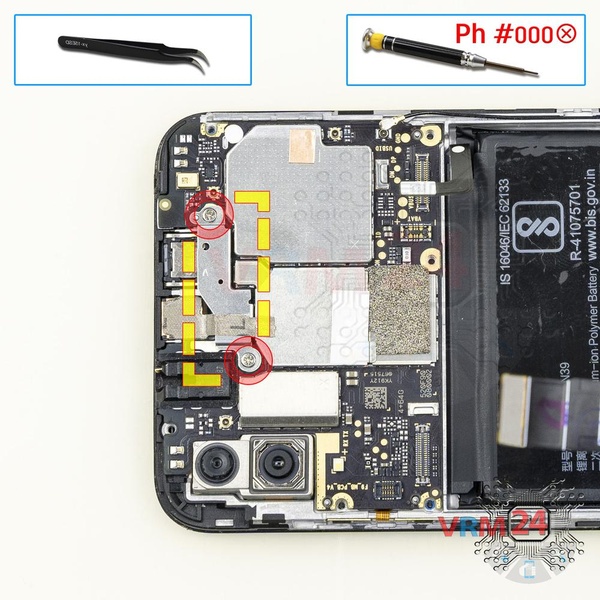

Con un destornillador (Philips 1,5 mm PH n.° 000), desenrosque los dos tornillos y retire el soporte que sujeta la cámara frontal y el altavoz del auricular.

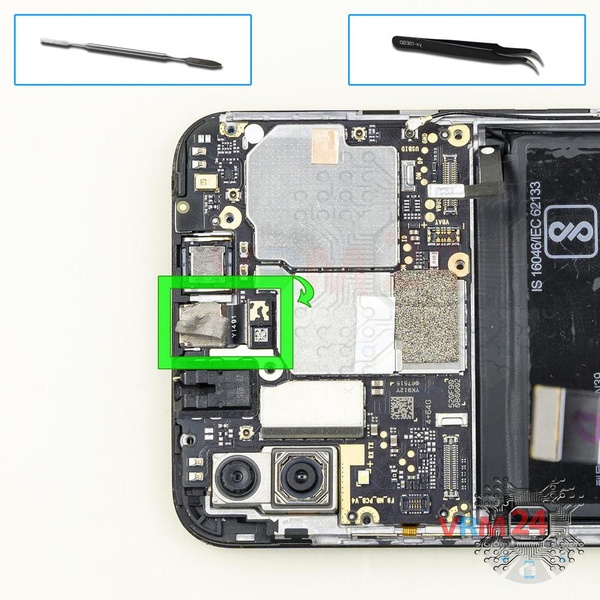

Desconecte el conector de la placa base y extraiga la cámara frontal (selfie).

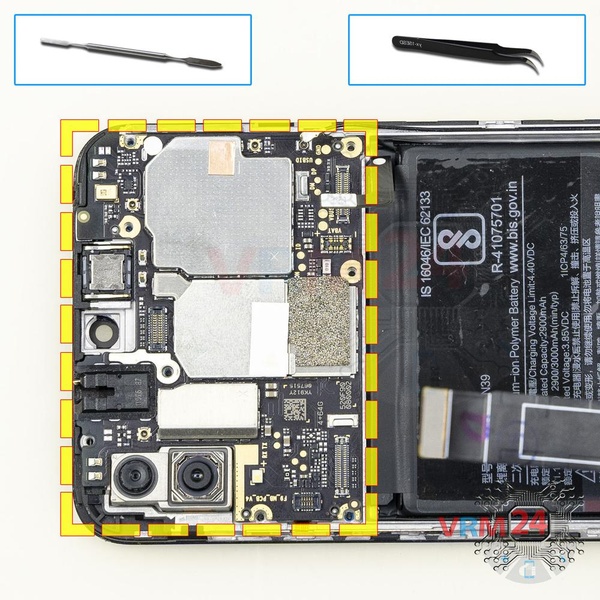

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

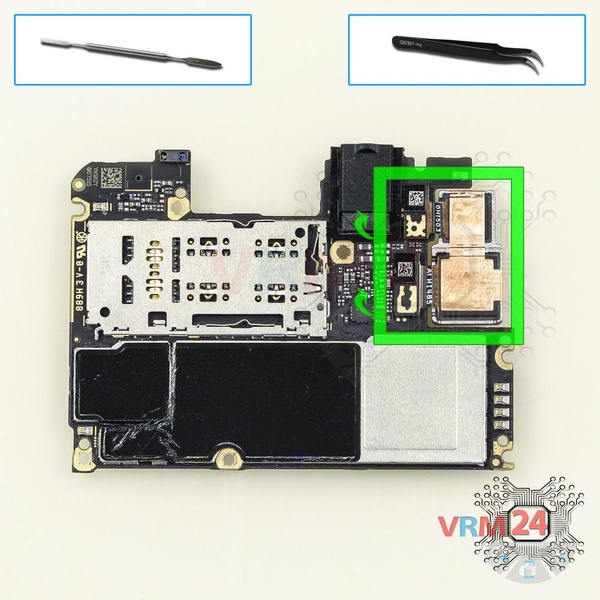

Desconecte los conectores de la placa base y retire el conjunto de las dos cámaras traseras.
