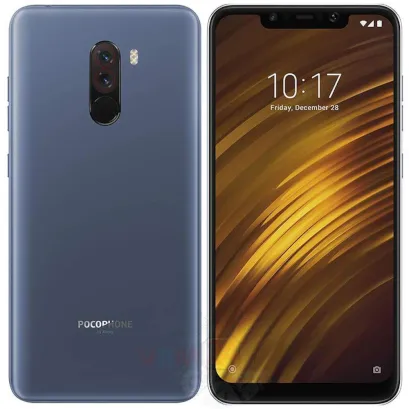

Desmontaje/Reparar del dispositivo móvil Xiaomi Pocophone F1 (Xiaomi Pocophone F1 M1805E10A) con la descripción de cada paso y el conjunto de herramientas requerido.
Vistas
Gustos
Compartir
Preguntas
Paso 1.
Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).
⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.
Paso 2.
Usando un destornillador (hexagonal T2), desatornille 2 tornillos en el extremo del teléfono.
Paso 3.
Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.
No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.
⚠️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.
Paso 4.
Usando un destornillador (Phillips 1,5 mm PH000), desatornille 8 tornillos.
Paso 5.
Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 tornillos blancos cortos.
Paso 6.
Retire la cubierta con antenas. La cubierta protege la placa de circuito impreso (PCB). Trate de levantar la cubierta por los bordes y no empuje nada entre ellos para no tocar accidentalmente o provocar un cortocircuito en la placa de circuito.
Además, la tapa contiene el conector del sensor de huellas dactilares, pero el sensor de huellas dactilares en sí está ubicado en la tapa trasera y conectado a la placa base a través de un cable plano.
Paso 7.
Desconecte el conector del sensor de huellas dactilares y retire la tapa trasera.
Paso 8.
Retire la película protectora.
Paso 9.
Desconecte los conectores y retire las dos cámaras frontales (selfie). Las cámaras están cubiertas con una película de cobre (disipador de calor pasivo).
Paso 10.
Usando un destornillador (Phillips 1,5 mm PH000), desatornille 5 tornillos cortos.
Paso 11.
Usando un destornillador (Phillips 1,5 mm PH000), desenrosque 2 tornillos largos.
Paso 12.
Haz palanca sobre el borde y retira el ensamblaje del altavoz con antenas.
Paso 13.
Haz palanca en el conector del cable coaxial.
Paso 14.
Con cuidado, preferiblemente desde el borde, desconecte los conectores y retire el cable entre placas que conecta la placa principal a la placa secundaria (también conocida como subplaca).
⚠️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.
ℹ️ Una flecha en el cable FFC (cable plano flexible) indica su posición correcta.
Paso 15.
Retire la subplaca. Se puede pegar al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca.
El sub-tablero, también, se puede sujetar con accesorios como pestillos o ganchos, tenga cuidado.
ℹ️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, contactos de resorte para el altavoz, un motor de vibración y una unidad de antena.
⚠️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.
Paso 16.
Haz palanca en los conectores del cable de los botones de encendido y volumen, el cable del módulo de pantalla y el cable coaxial.
⚠️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.
Paso 17.
Con un destornillador (Phillips PH000 de 1,5 mm), desatornille los dos tornillos que sujetan la placa base.
Paso 18.
Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.
La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.
⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.
Paso 19.
Desconecte los conectores de la placa base y retire el ensamblaje de las dos cámaras traseras.
Si tienes una pregunta, pregúntanos y trataremos de responder con el mayor Si tienes una pregunta, pregúntanos y trataremos de responder con el mayor detalle posible. Si este artículo te fue útil, por favor valóralo.
