Desmontaje/Reparar del dispositivo móvil ZTE Blade A520 con la descripción de cada paso y el conjunto de herramientas requerido.

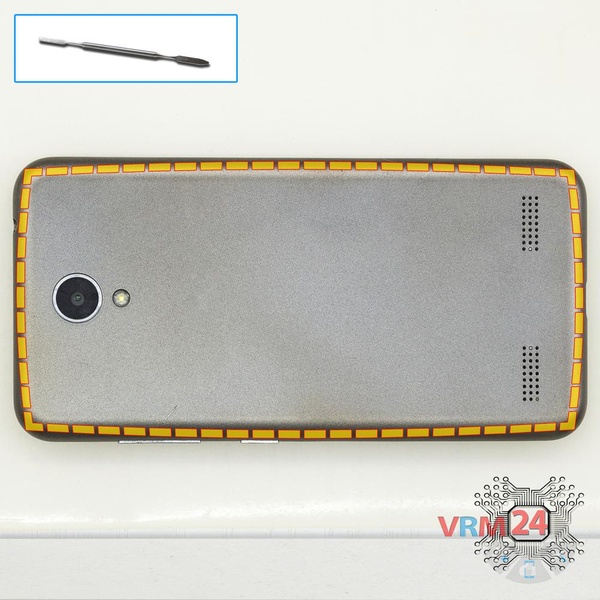

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

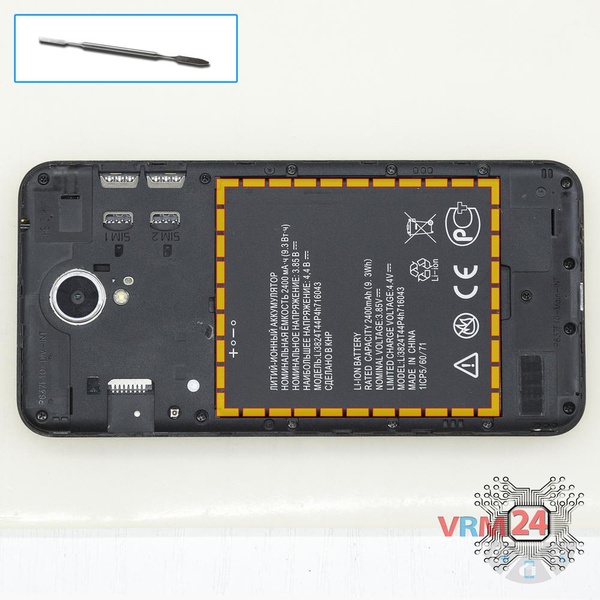

Hay una hendidura al final de la batería en la cubierta central. Enganche la batería en este punto, levántela y extraiga la batería.

ℹ️️ El modelo ZTE Blade A520 cuenta con una batería Li3824T44P4h716043 de 2400 mAh de capacidad (aka batería recargable).

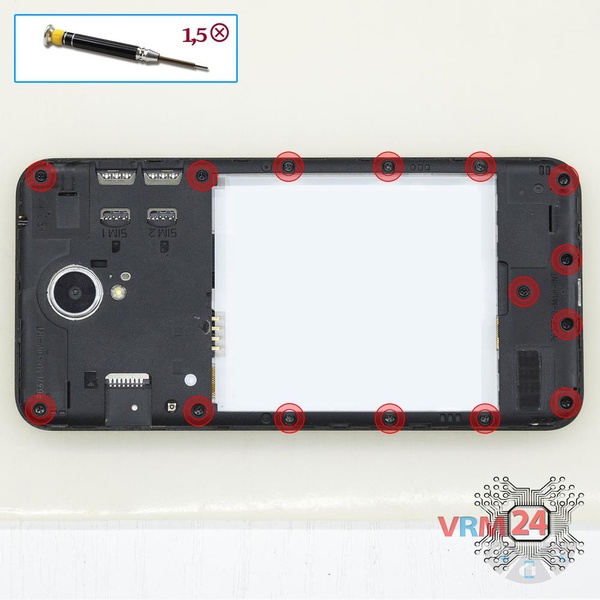

Usando un destornillador (Phillips 1.5 mm PH #000), desatornille 15 tornillos.

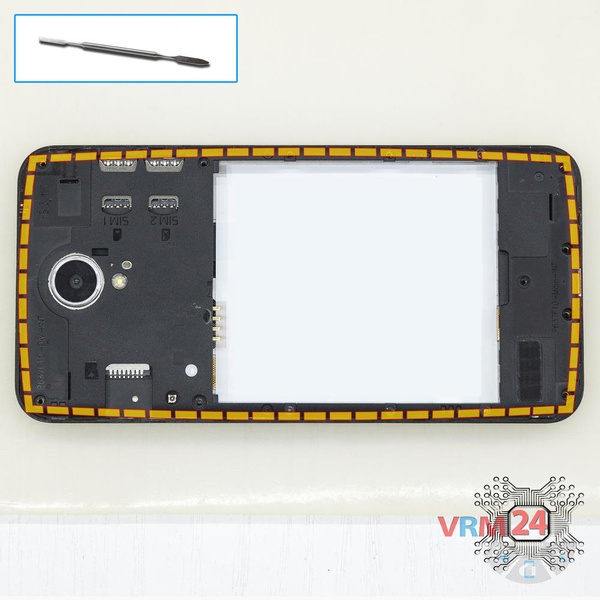

Haz palanca en los bordes. Mueva una herramienta de apertura a lo largo del borde, separe los clips y retire la cubierta intermedia con un altavoz y almohadillas y pistas de antena. La cubierta intermedia protege la placa de circuito impreso (PCB).

Trate de levantar la cubierta por los bordes y no empuje nada demasiado adentro, para no romper o cortocircuitar accidentalmente nada en la placa de circuito.

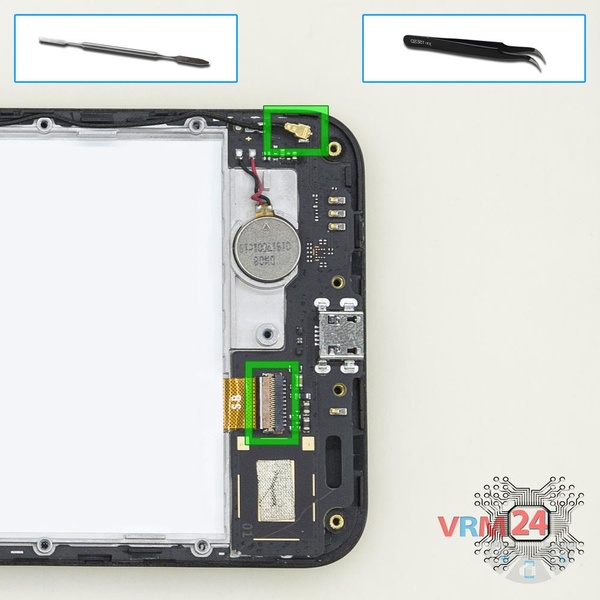

Desconecte el conector del cable coaxial, conector del cable entre placas.

Haz palanca en la parte inferior y despega el motor de vibración.

⚠️️ ¡Cuidado! El motor de vibración está un poco pegado con adhesivo.

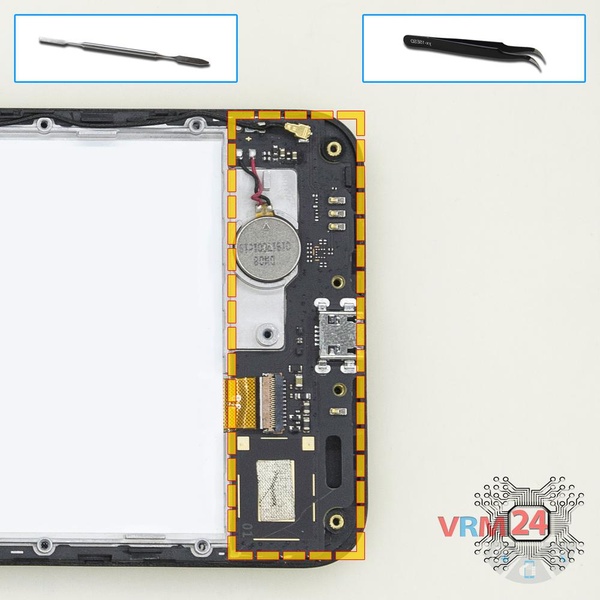

Retire la subplaca. Puede estar pegado al marco o fijado con accesorios como pestillos o ganchos, así que tenga cuidado.

ℹ️️ La placa secundaria contiene un puerto de carga (Micro USB), un micrófono, un motor de vibración, contactos de resorte para el altavoz y una unidad de antena.

⚠️️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

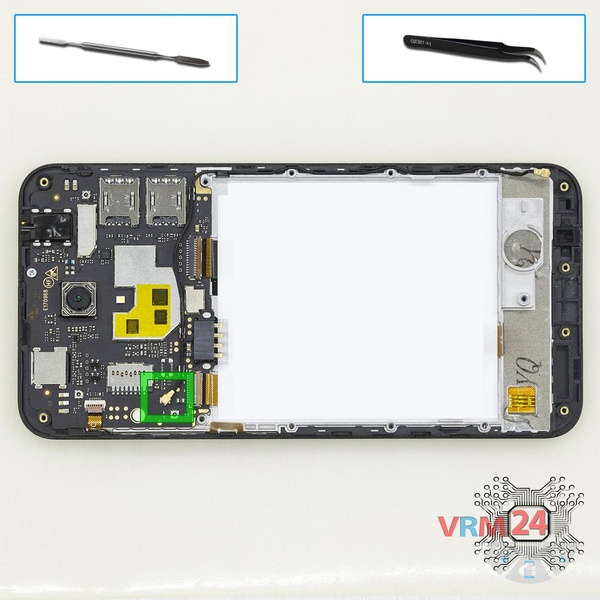

Desconecte el conector de la placa base y retire el cable coaxial.

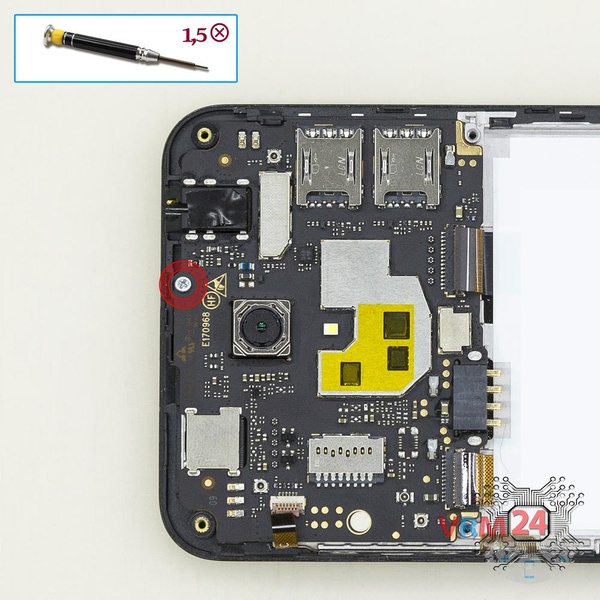

Usando un destornillador (Phillips 1,5 mm PH #000), desatornille un tornillo que sujeta la placa base.

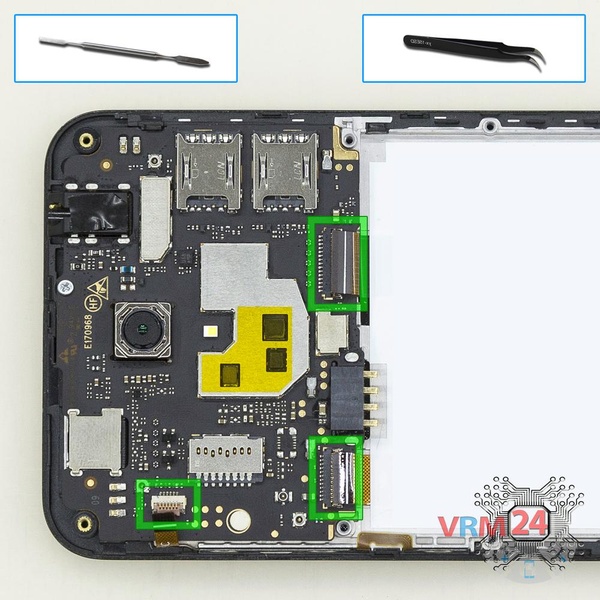

Desconecte los conectores del cable del módulo de pantalla, el cable de los botones laterales y el cable entre placas.

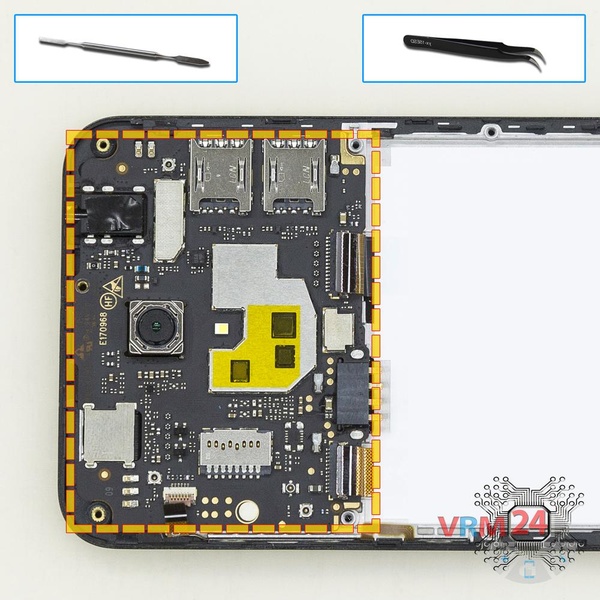

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

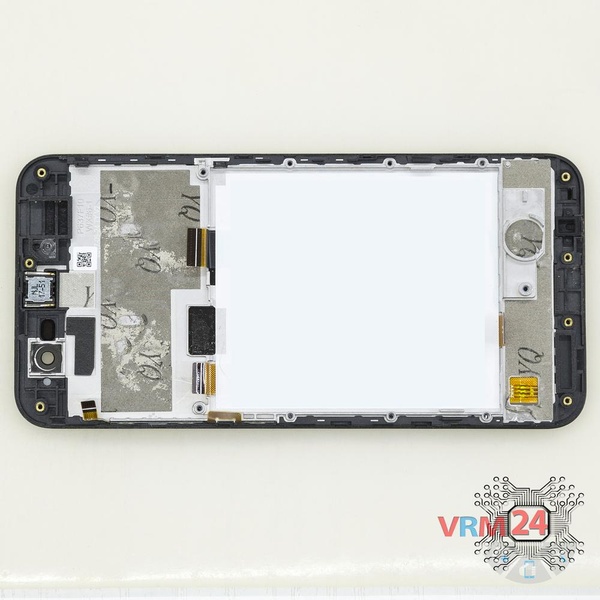

ℹ️️ En el marco de la pantalla quedó: el altavoz del auricular.
