🛠 Difficulté : 🟢🟡⚪️
⏰️ Temps de réparation : 40 minutes.

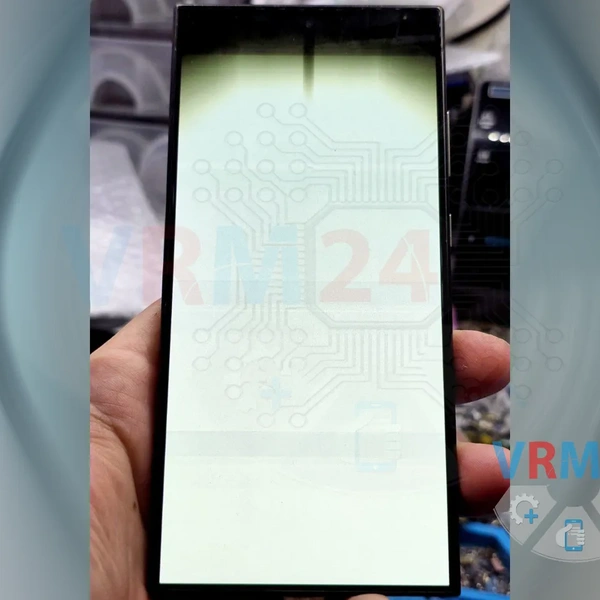

L'un des meilleurs smartphones phares d'aujourd'hui — le Samsung S24 Ultra — est arrivé en réparation avec un problème d'écran.
Comme le montre la photo ci-dessus, il était presque certain que le module d'écran lui-même devait être remplacé.

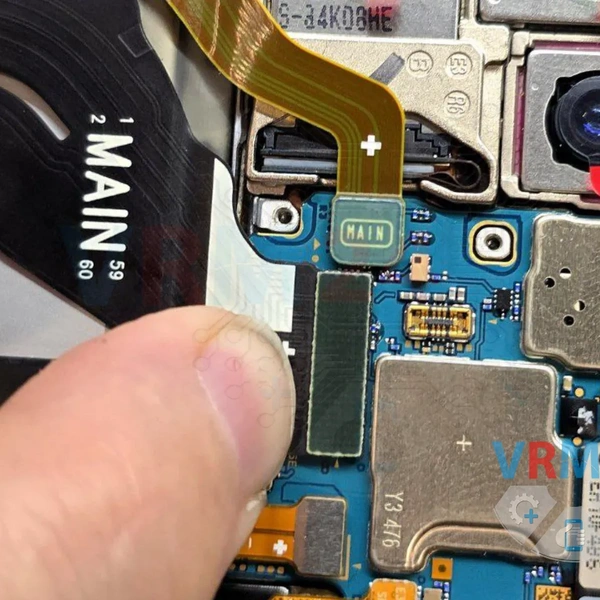

Cependant, lors du test, il a été découvert qu'appuyer sur la nappe du connecteur d'écran rétablissait temporairement l'image, et tout fonctionnait normalement.

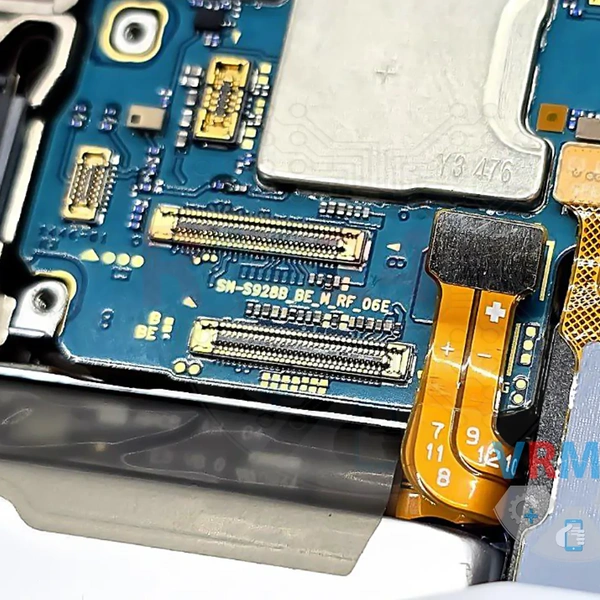

Sous le microscope, le connecteur sur la carte mère semblait parfait, sans dommage visible.
La nappe inter-cartes était également en bon état.

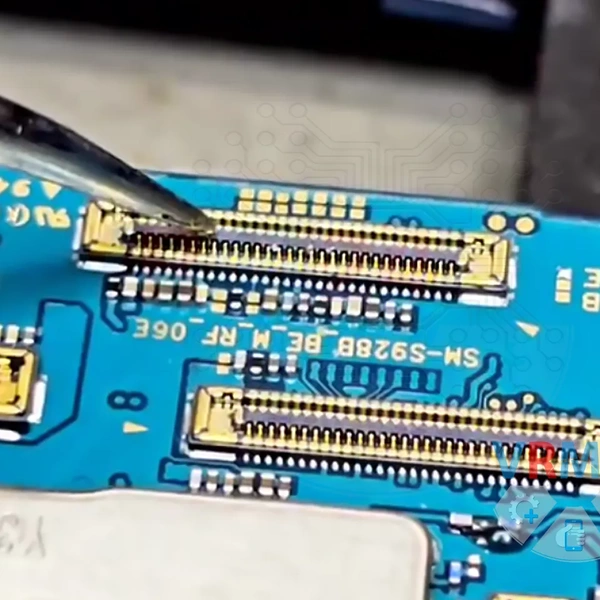

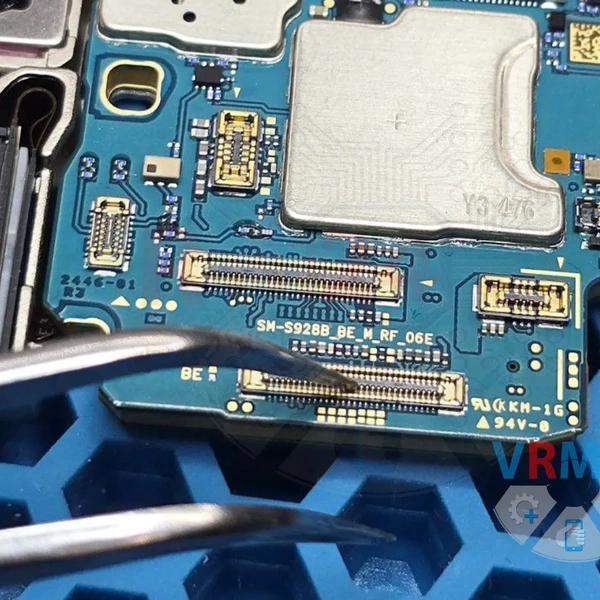

En appuyant sur les bords du connecteur avec une pince à épiler, aucune perte de contact n'a été détectée.
La seule chose notable était un léger mouvement ou un micro jeu dans le plastique en appuyant au milieu du connecteur.
Très probablement, le problème venait du connecteur d'écran sur la carte mère elle-même. Le remplacer n'est pas un gros problème.

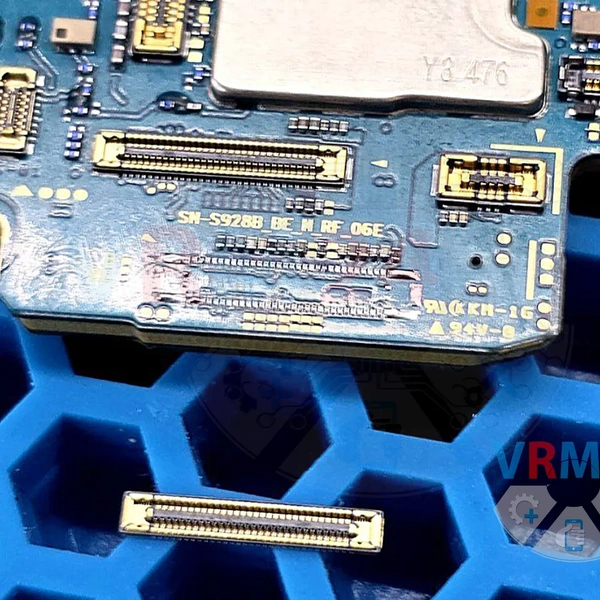

L'ancien connecteur a été dessoudé à l'aide d'une station de soudage, et un nouveau a été préparé.
Les contacts internes étaient en parfait état.

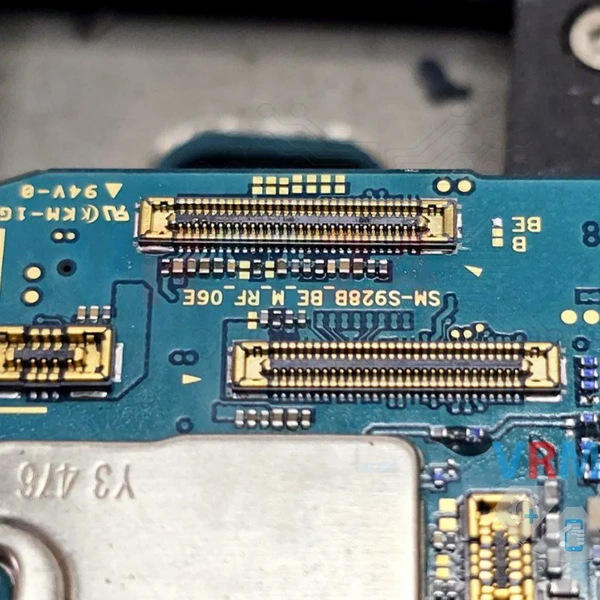

Le nouveau connecteur a été soudé sur la carte, et chaque broche de contact a été renforcée en plus sous le microscope.

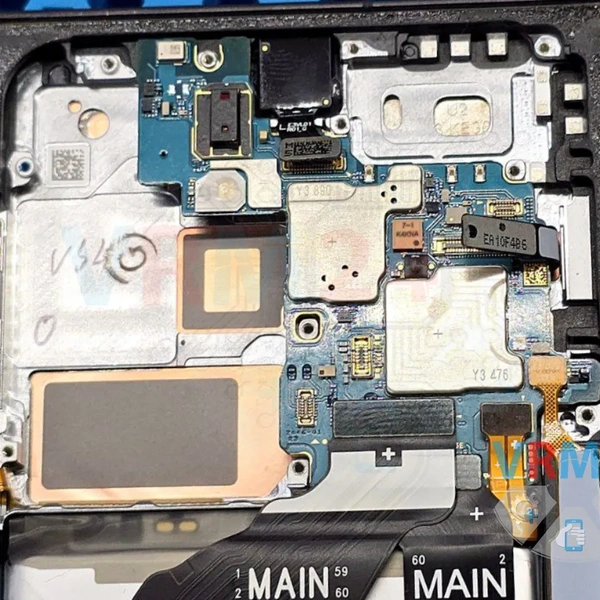

La carte mère a ensuite été réinstallée dans le boîtier pour les tests.
Le module d'affichage fonctionne maintenant parfaitement — l'écran et le capteur tactile fonctionnent normalement !
