🛠 Difficulté : 🟢🟡⚪️
⏰️ Temps de réparation : 60 minutes
Aujourd'hui, nous avons reçu un Samsung S22 pour réparation avec une histoire inhabituelle : après avoir été connecté à une batterie externe pour la charge, le téléphone s'est soudainement éteint et a commencé à dégager une odeur de brûlé.
C'est en fait la première fois que nous rencontrons ce problème—il est difficile de croire que le téléphone a été endommagé simplement en le chargeant via une batterie externe 🫢
La réparation commence comme d'habitude, avec le diagnostic qui débute par le démontage du téléphone.

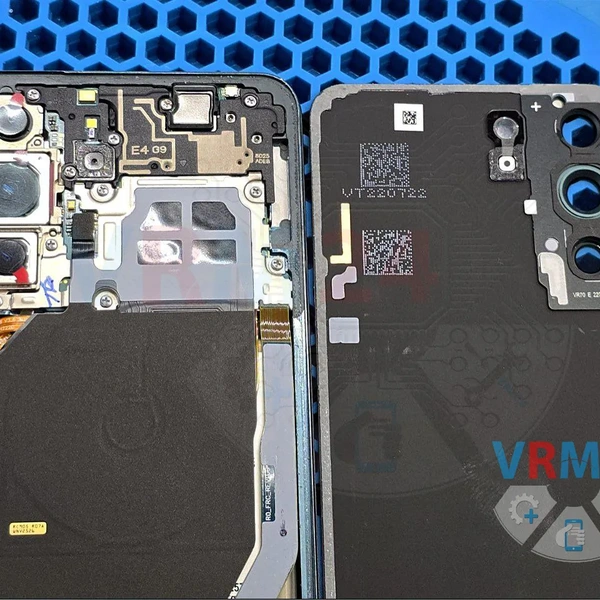

Nous chauffons et retirons la coque arrière en verre, dévissons les vis internes et débranchons la batterie.

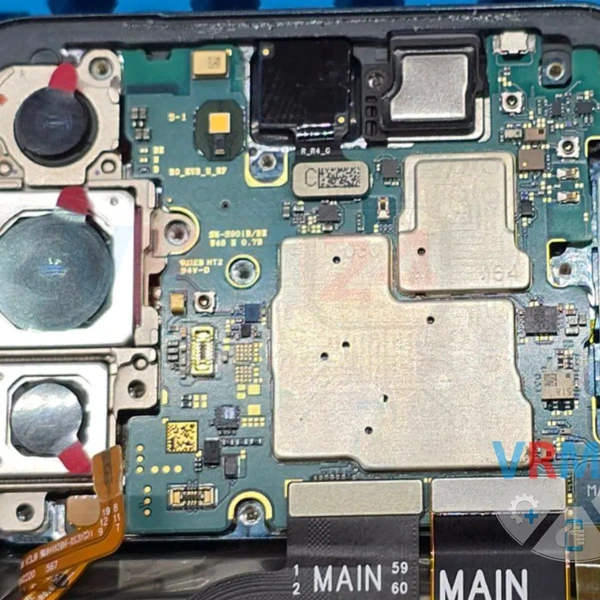

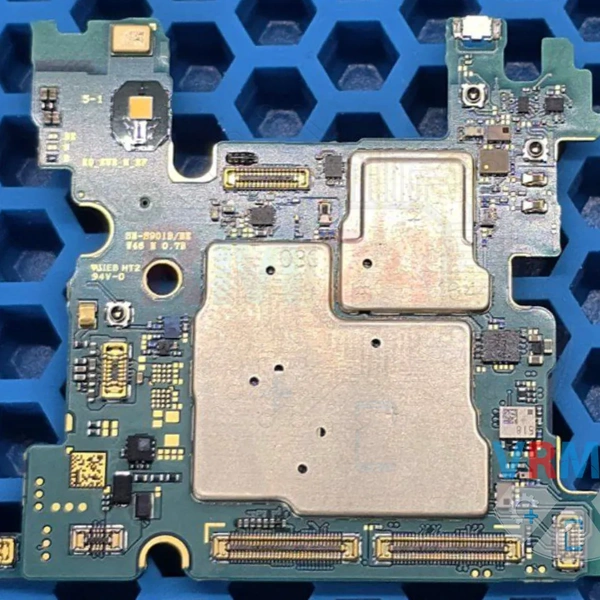

Nous retirons la carte mère et la connectons à une alimentation de laboratoire pour les tests.

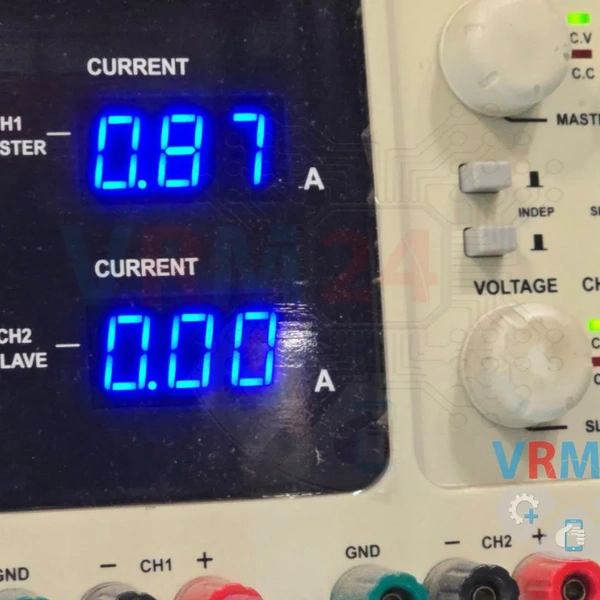

Sur l'alimentation, nous observons une consommation au repos d'environ 0.9A, et la carte elle-même chauffe sensiblement.

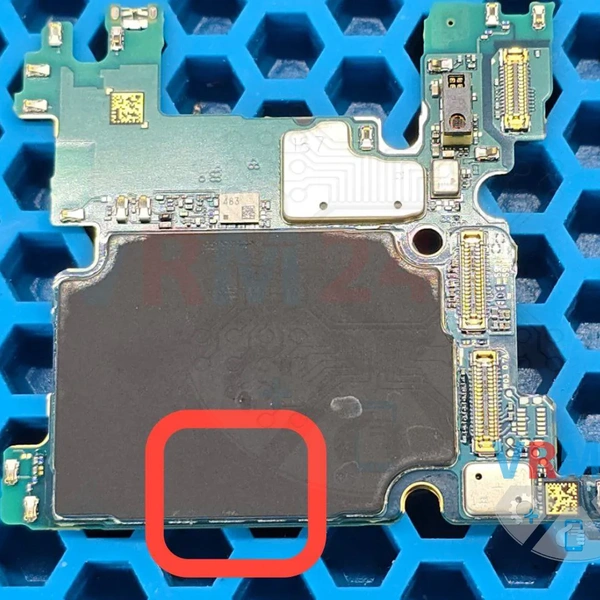

La chaleur provient du dos de la carte mère, vers la zone inférieure.

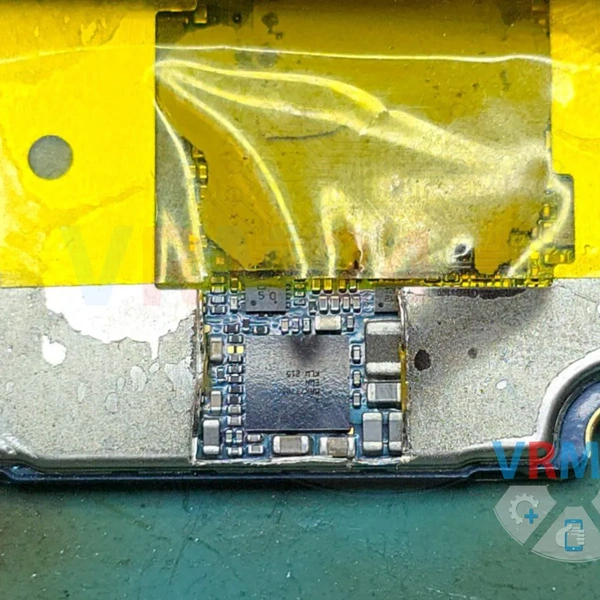

Nous découpons soigneusement une section du blindage métallique et voyons clairement un circuit intégré de gestion d'alimentation brûlé—MAX77705C.
Ce PMIC est utilisé dans les smartphones Samsung depuis la série Galaxy S10, vous pouvez donc le trouver sur les cartes mères de modèles comme :
Samsung G970 / G973 / G975 / G980 / G985 / G991 – Galaxy S10e / S10 / S10+ / S20 / S20+ / S21 / S21+ / S22 / S22+, etc.

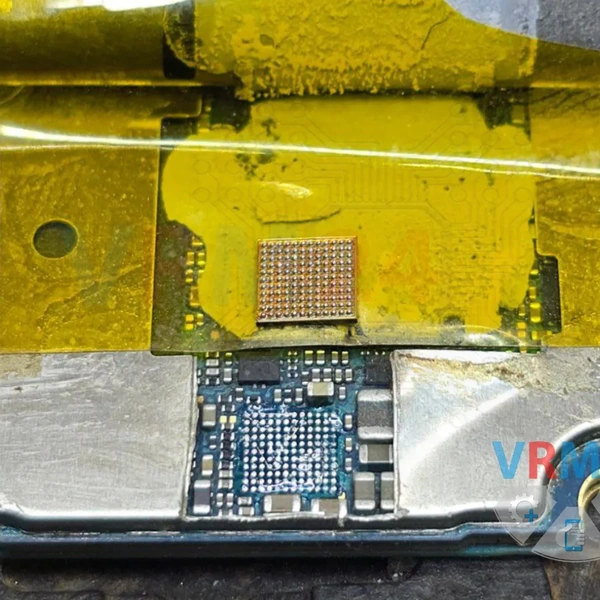

À l'aide d'une station de soudage, nous retirons le circuit intégré brûlé, préparons une puce de remplacement et l'installons.
Nous vérifions ensuite la consommation de la carte et sa réaction au bouton d'alimentation. Tout semble bon.

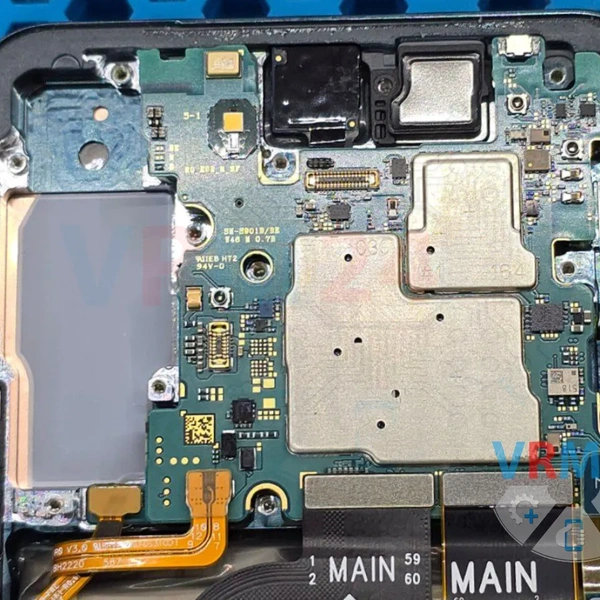

Nous replaçons la carte mère dans le boîtier du téléphone pour les tests.

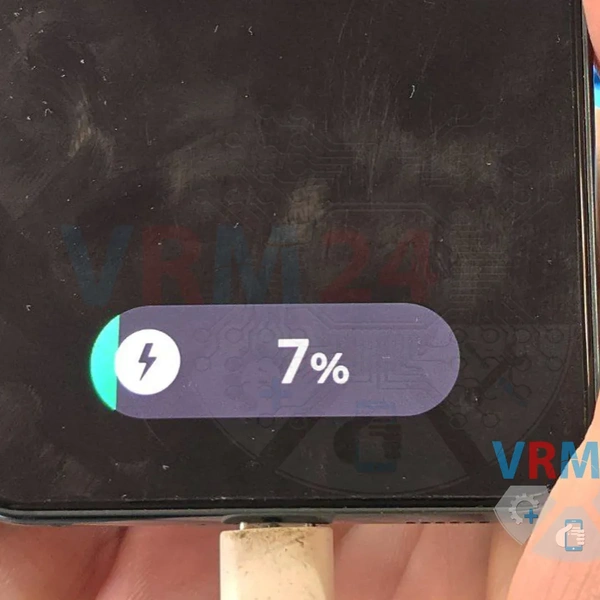

Le téléphone s'allume et commence à charger normalement.

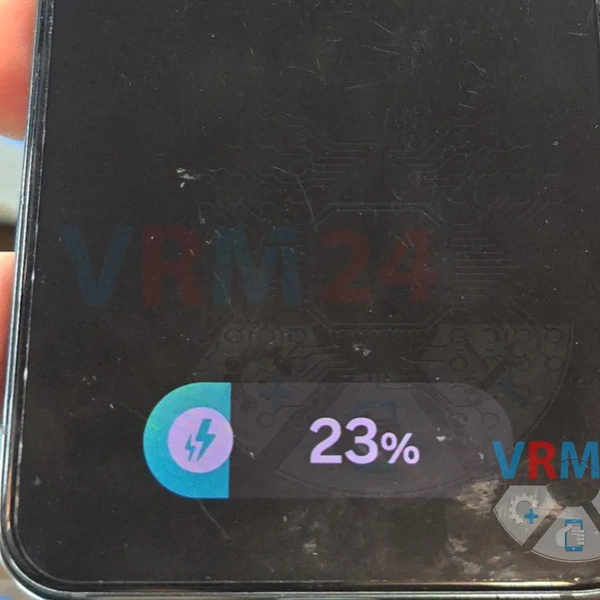

Nous testons également la charge rapide, et tout fonctionne comme prévu. Le téléphone est prêt à être remonté et rendu au client 🙃
