🛠 Difficulté : 🟢🟡⚪️
⏰️ Temps de réparation : 40 minutes.

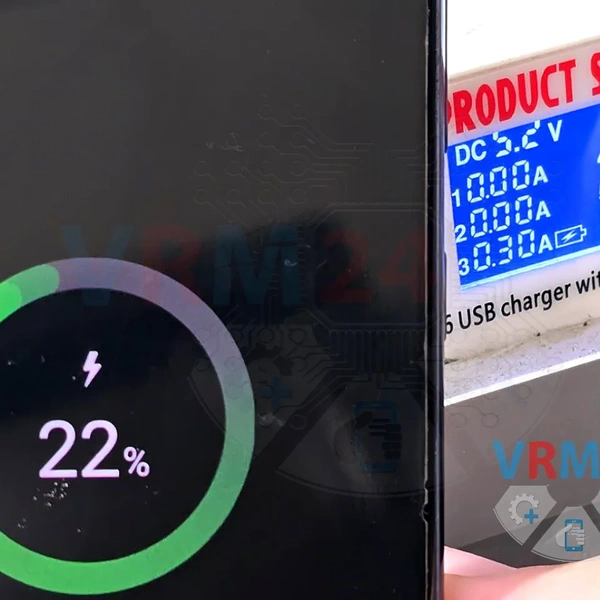

Aujourd'hui, un Samsung S20 FE est arrivé en réparation avec un problème de charge. Il chargeait très lentement — seulement environ 0.3 ampères.
Lorsque le téléphone était complètement déchargé, il ne démarrait pas la charge du tout jusqu'à ce que la batterie soit “boostée” ou partiellement chargée directement à l'aide d'une alimentation spéciale.
Nous démontons le téléphone et vérifions d'abord les lignes D+ et D- - celles-ci causent souvent des problèmes.
Mais ici, tout semble correct : pas de court-circuit, et les valeurs de résistance sont normales.
Juste pour être sûr, nous connectons une autre sous-carte (connue comme bonne) pour les tests.

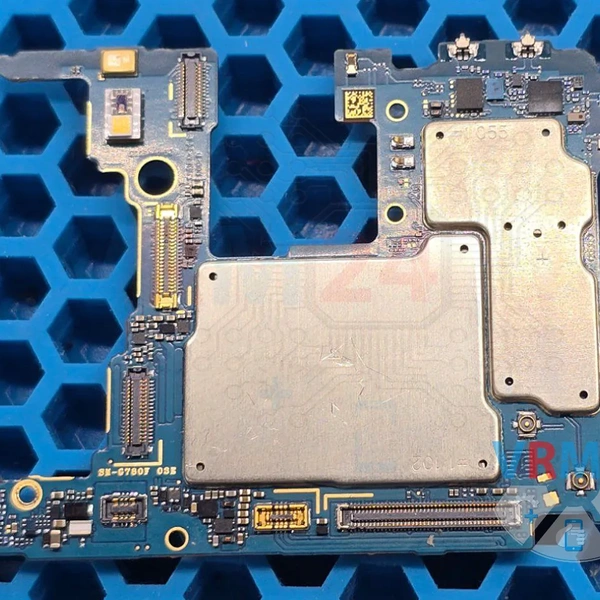

Nous retirons la carte mère.
Il est peu probable que le problème soit causé par le circuit OVP (Over Voltage Protection), car dans ces cas, la charge ne fonctionne pas du tout, ou il y a un court-circuit sur la ligne d'entrée.

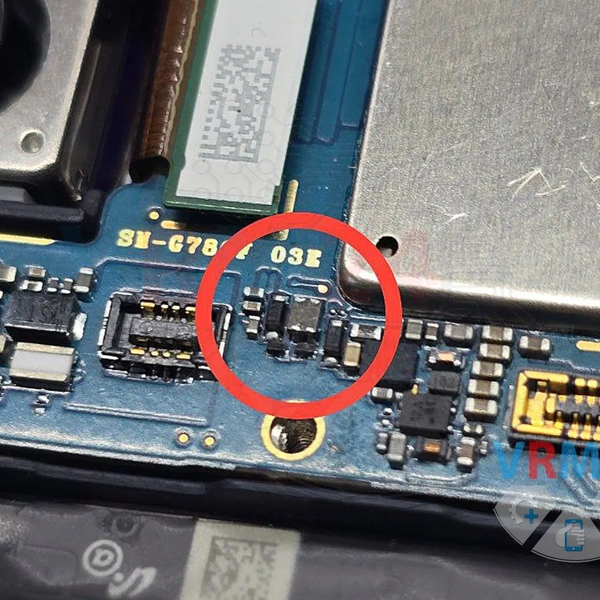

Nous allons donc commencer par remplacer le circuit intégré de gestion de l'alimentation - le MAX77705C.
Ce contrôleur est couramment utilisé dans de nombreux modèles de smartphones Samsung, notamment G970F / G973F / G975F / G980F / G985F / G988B / G991B.

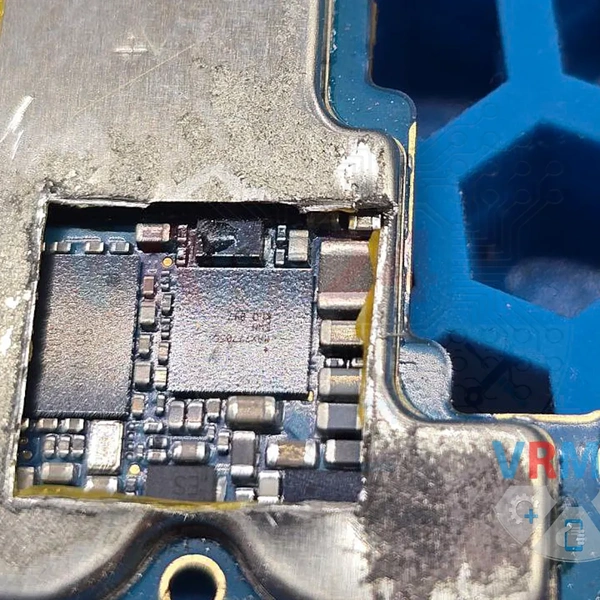

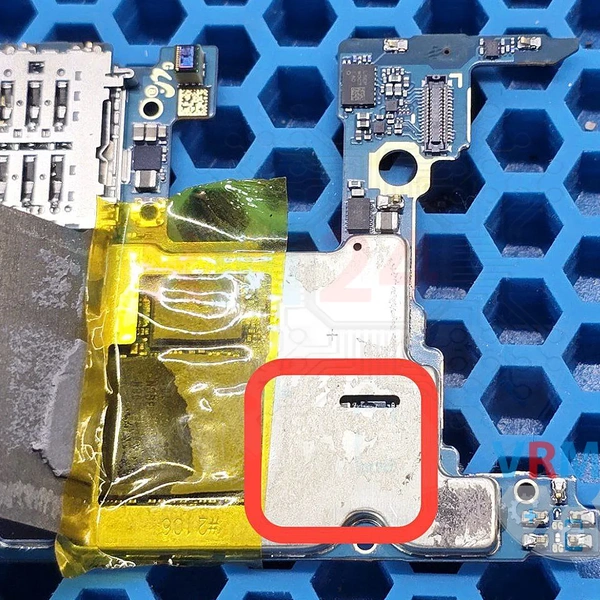

Découpez soigneusement une petite section du blindage métallique pour accéder au contrôleur d'alimentation.

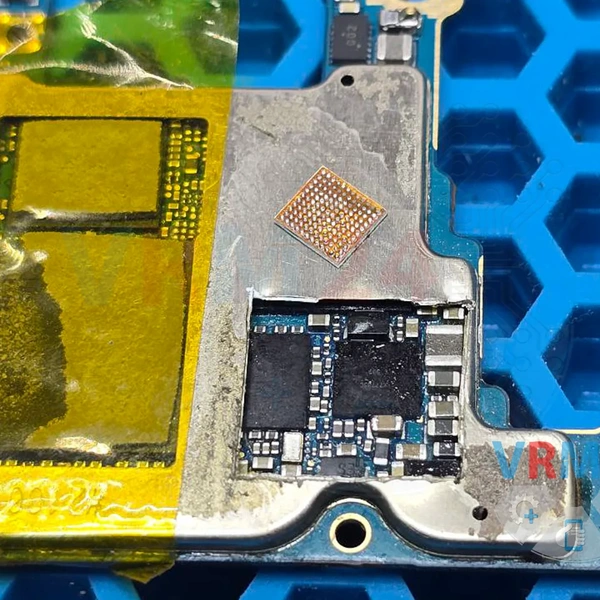

À l'aide d'une station de soudage, nous installons un nouveau contrôleur et replaçons la carte mère dans le boîtier pour les tests.

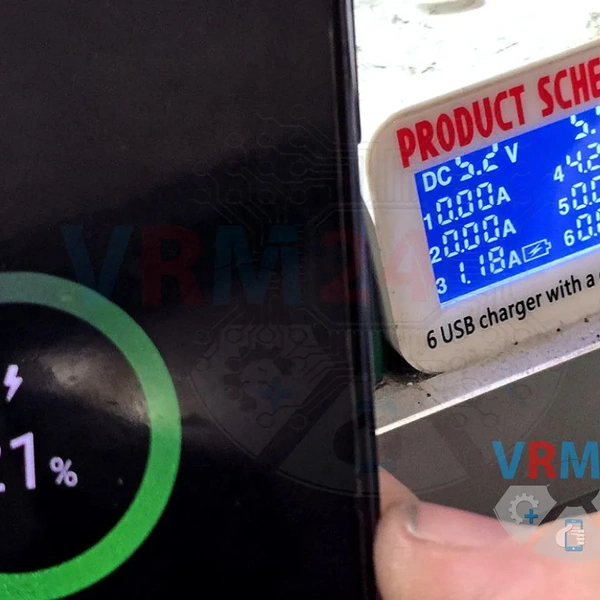

Le testeur montre maintenant que lorsqu'un chargeur ordinaire est connecté, le téléphone tire 1.2A.
Nous vérifions les modes de charge rapide et super rapide - tout fonctionne correctement.
Après avoir vérifié les principales fonctions du téléphone, nous pouvons remonter l'appareil.
