Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

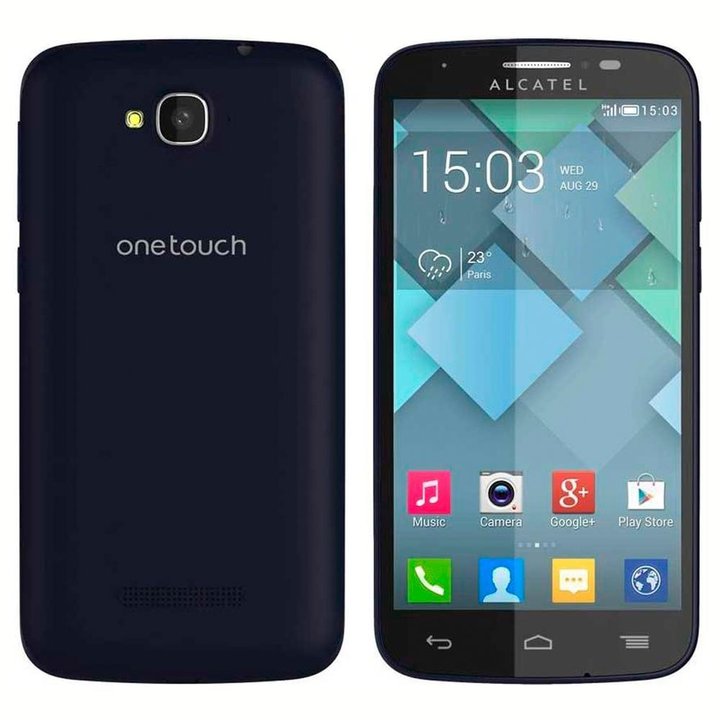

Démontage/Réparation de l'appareil mobile Alcatel OT POP C7 7041D (Alcatel OneTouch Pop C7) avec la description de chaque étape et l'ensemble d'outils requis.
4976
Vues
0
J'aime
—
Partager
6
Questions

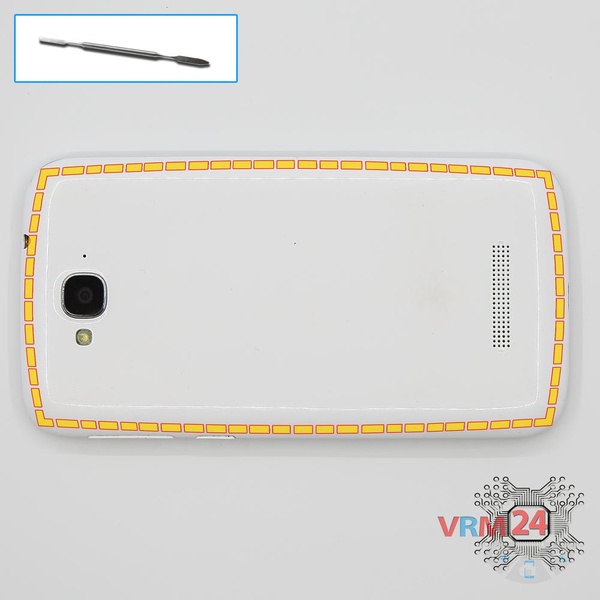

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

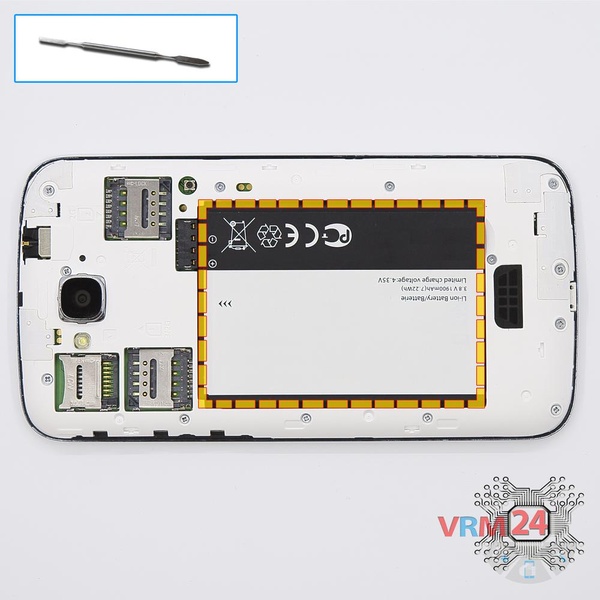

Étape 2.
Retirez la batterie
Soulevez et retirez la batterie.

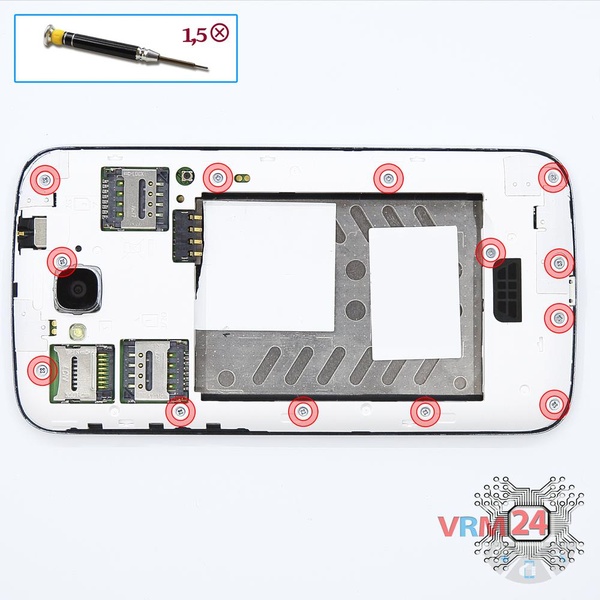

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 13 vis dans le châssis du téléphone.
Étape 4.

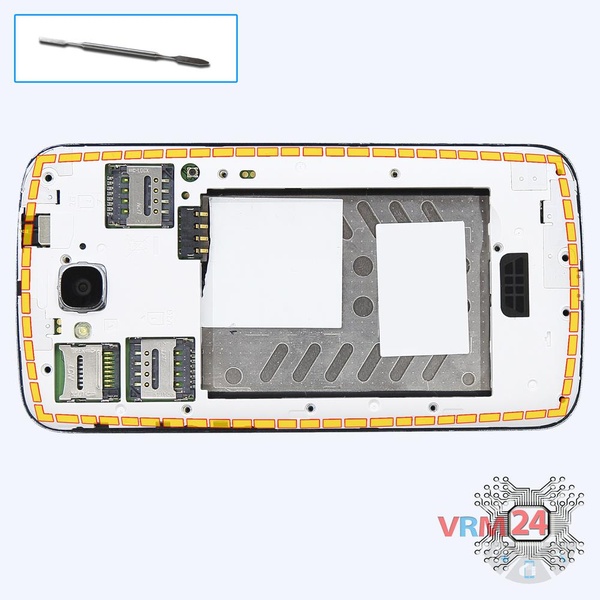

Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

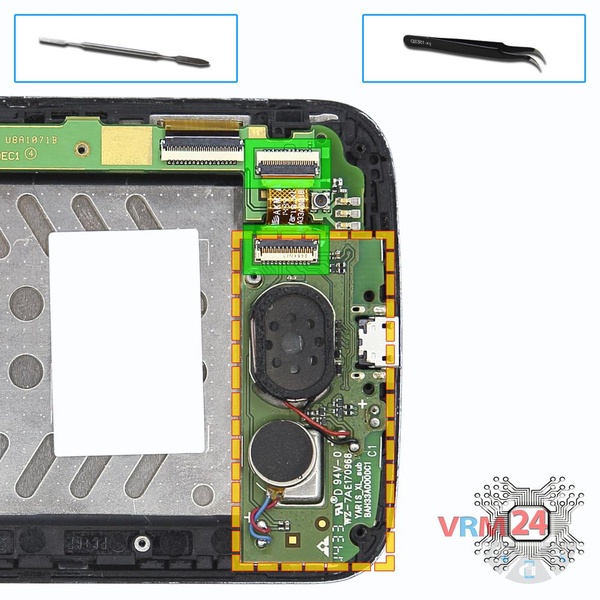

Étape 5.
Retirez la carte fille
Débranchez le connecteur sur la carte mère et retirez le câble inter-cartes et la carte inférieure avec un port de charge, un vibreur et un haut-parleur.
Étape 6.

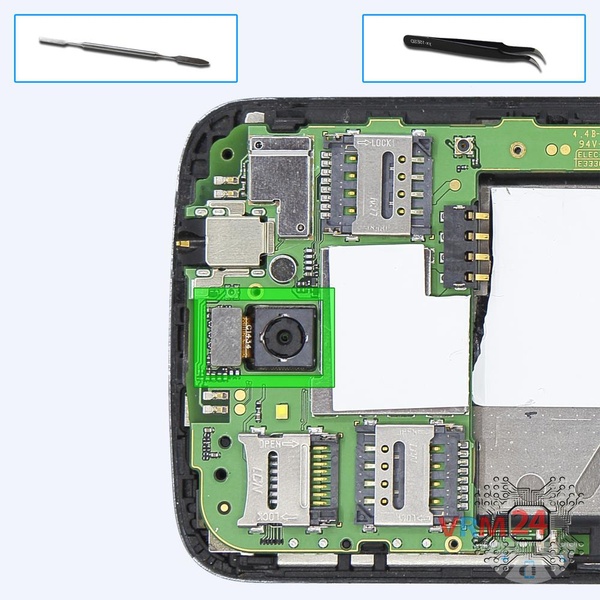

Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.

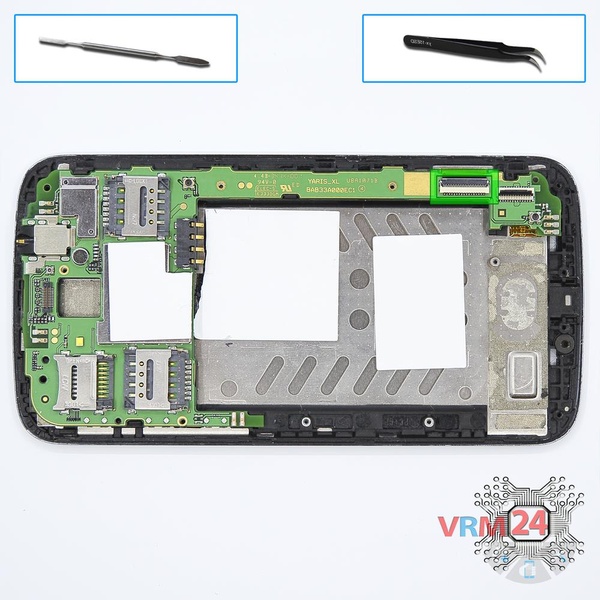

Étape 7.
Déconnectez le connecteur
Débranchez le connecteur sur le PCB.

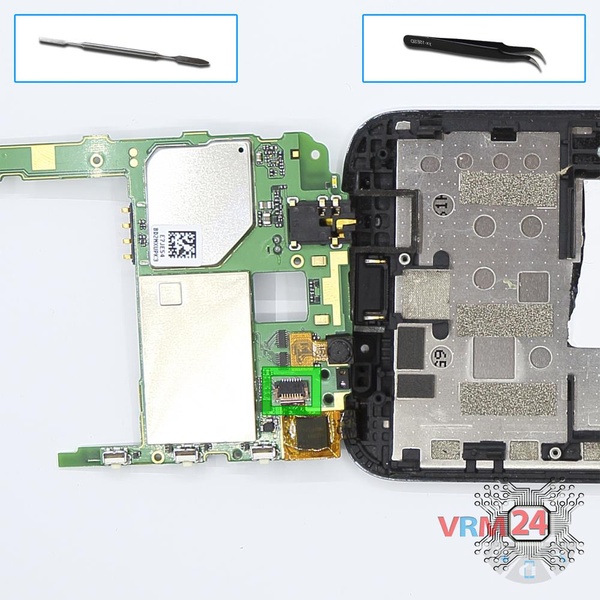

Étape 8.
Retirez la carte mère
Retournez la carte mère, débranchez le connecteur de l'écran tactile et retirez-le.

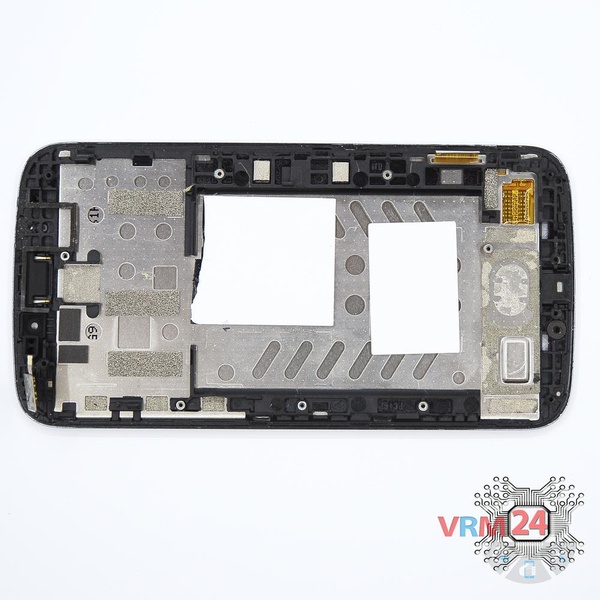

Étape 9.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
