Démontage/Réparation de l'appareil mobile Asus ZenFone 2 Laser ZE500KL (Asus ZenFone 2 Laser) avec la description de chaque étape et l'ensemble d'outils requis.

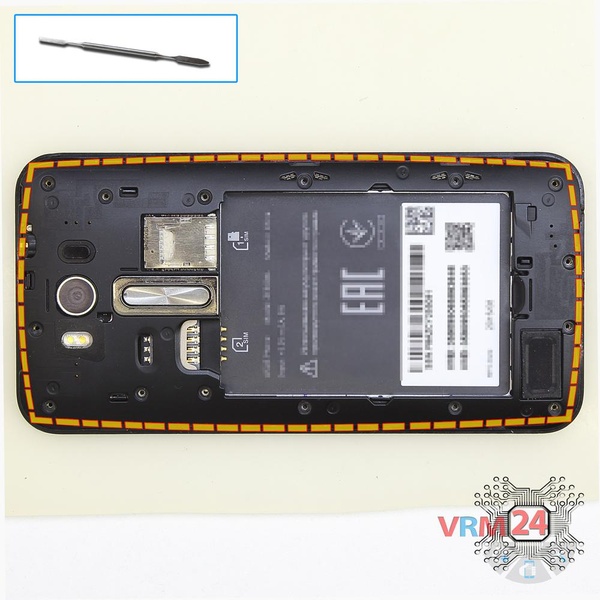

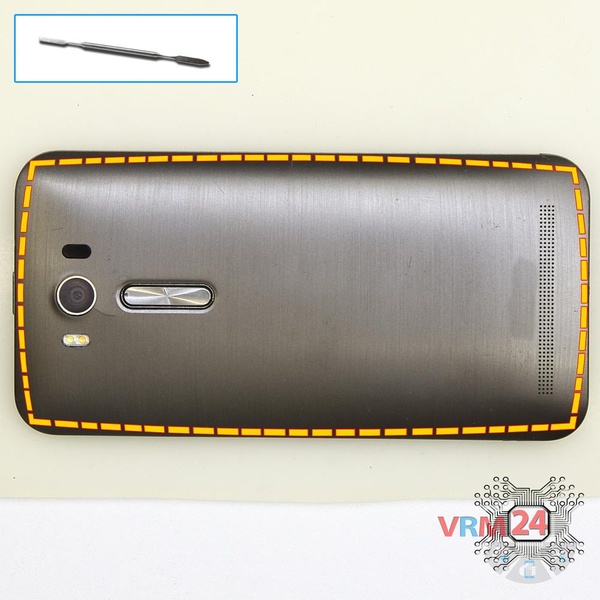

À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement les clips de la coque arrière sur tout le pourtour, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Faites attention lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Le câble fin et les boutons fragiles sont très faciles à endommager.

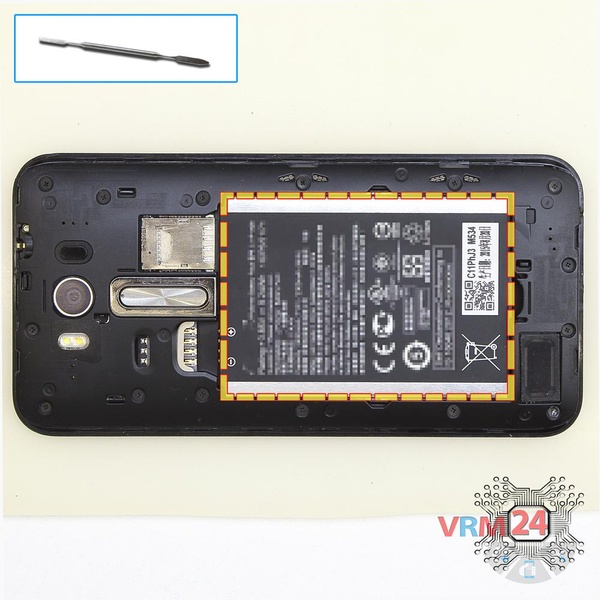

Retirez la batterie.

ℹ️ Le modèle Asus ZenFone 2 Laser ZE500KL possède une batterie C11P1428 d'une capacité de 2400 mAh (aussi appelée batterie rechargeable).

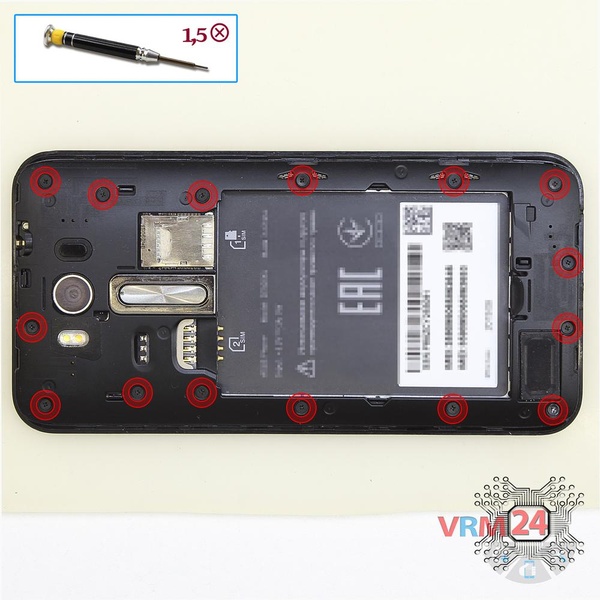

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 15 vis dans le châssis du téléphone.

Retirez le cache avec les antennes. Le cache protège les cartes de circuits imprimés (PCB). Essayez de soulever le cache par les bords et de ne rien insérer entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur les PCB.

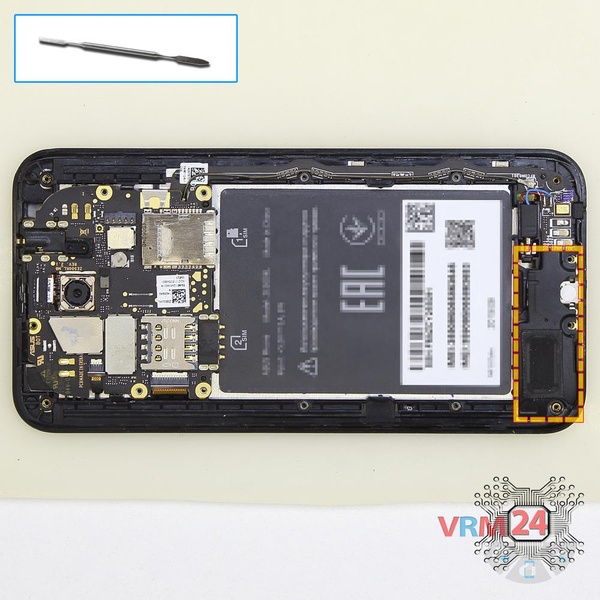

Retirez l'ensemble haut-parleur avec les antennes.

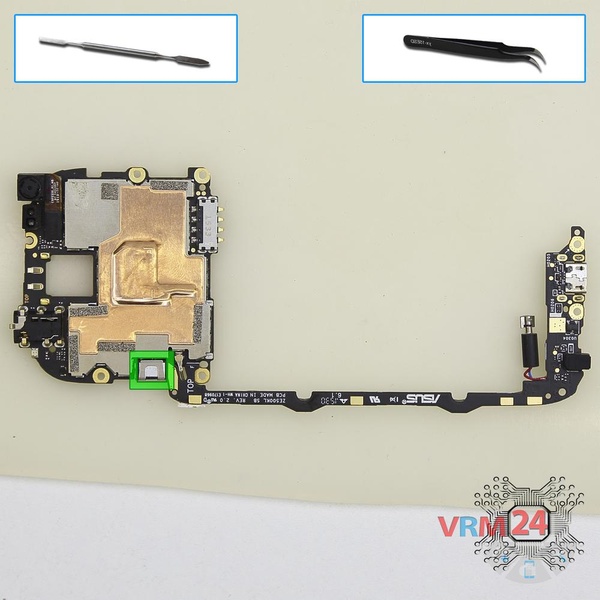

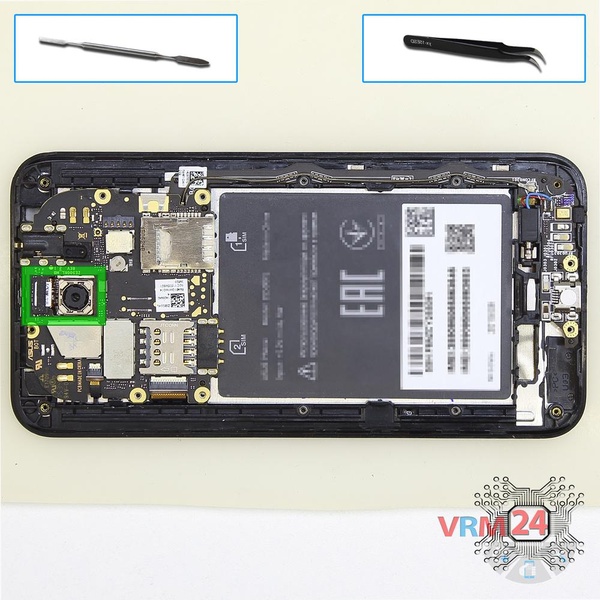

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

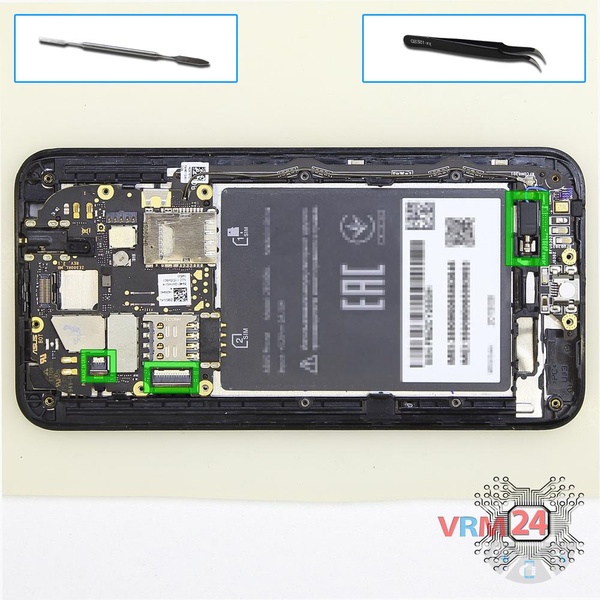

Faites levier sur les connecteurs des câbles de l'écran et du tactile. Faites également levier sur le moteur de vibration.

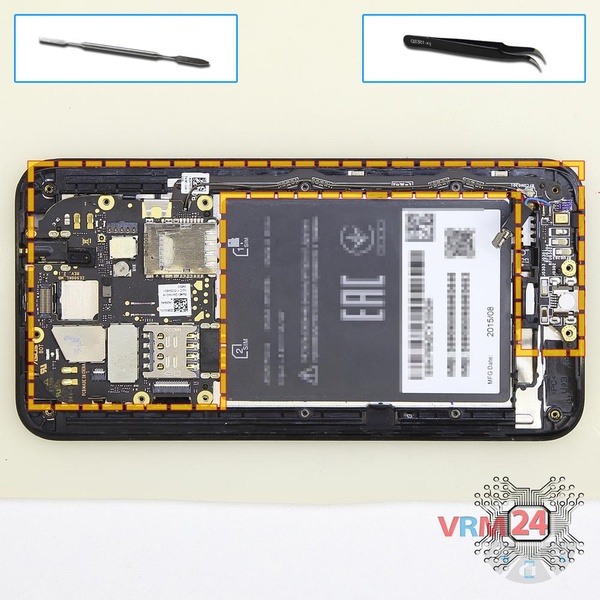

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

Faites levier sur le connecteur reliant les deux cartes.

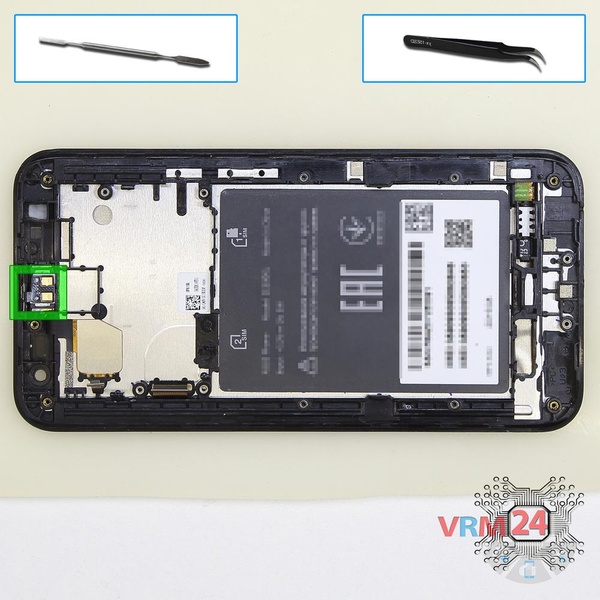

Retirez le bouton d'alimentation.

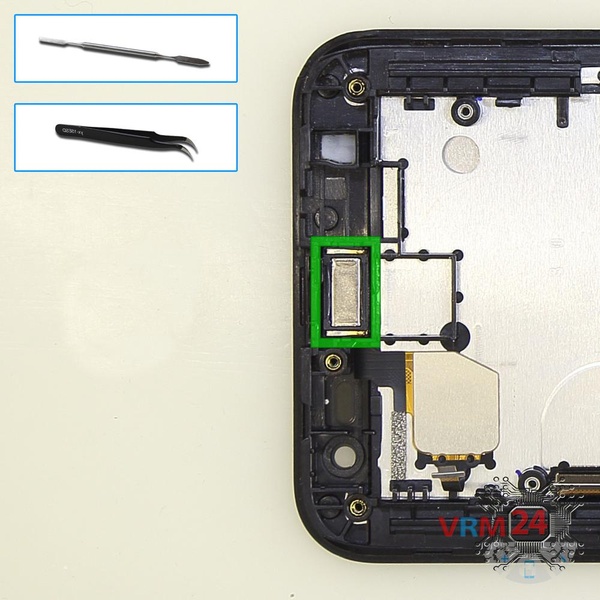

Faites levier et retirez le haut-parleur d'écoute.

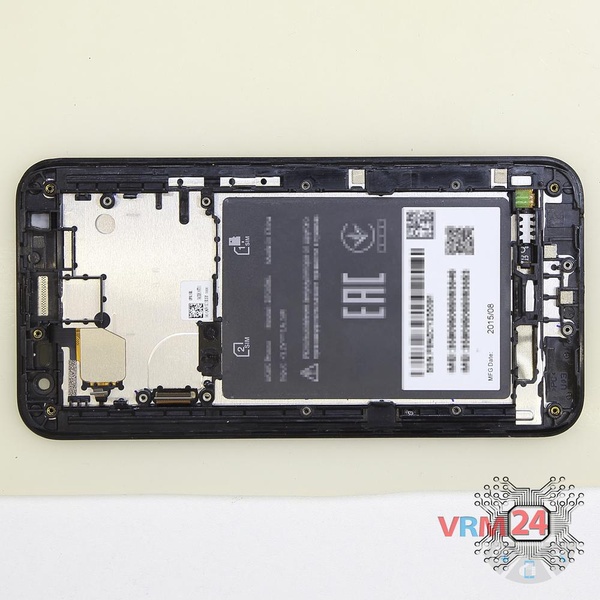

ℹ️ Dans le cadre d'affichage restait :
