Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

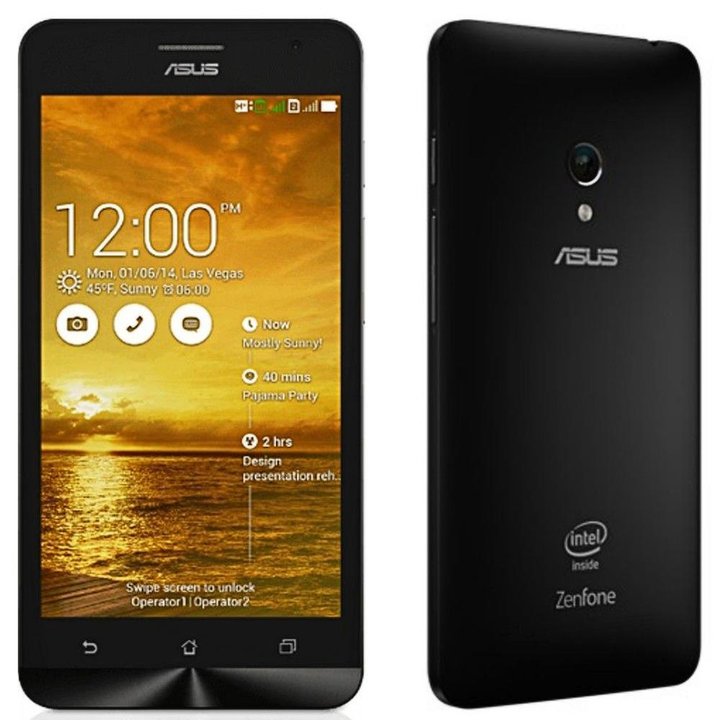

Démontage/Réparation de l'appareil mobile Asus ZenFone 5 A501CG (Asus ZenFone 5) avec la description de chaque étape et l'ensemble d'outils requis.
5107
Vues
1
J'aime
—
Partager
43
Questions
Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 2.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 13 vis dans le châssis du téléphone.
Étape 3.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.
Étape 4.
Retirez la batterie
Déconnectez les connecteurs, y compris le connecteur du câble d'affichage, sur la carte mère et retirez la batterie avec les supports de carte SIM.
Étape 5.
Retirez le haut-parleur
Déconnectez les connecteurs sur la carte mère inférieure et retirez l'ensemble buzzer (haut-parleur).
Étape 6.
Retirez la carte fille
Déconnectez le connecteur du câble coaxial sur la carte mère inférieure, retirez le moteur de vibration et retirez la carte inférieure avec le port de chargement.
Étape 7.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.
Étape 8.
Retirez la carte mère
Retirez la carte mère.
Étape 9.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
