Outils recommandés
Tournevis Torx T6
Outil d'ouverture / Spudger
Pincettes
Démontage/Réparation de l'appareil mobile Asus ZenFone Go ZB552KL avec la description de chaque étape et l'ensemble d'outils requis.
3642
Vues
2
J'aime
—
Partager
4
Questions
Étape 1.

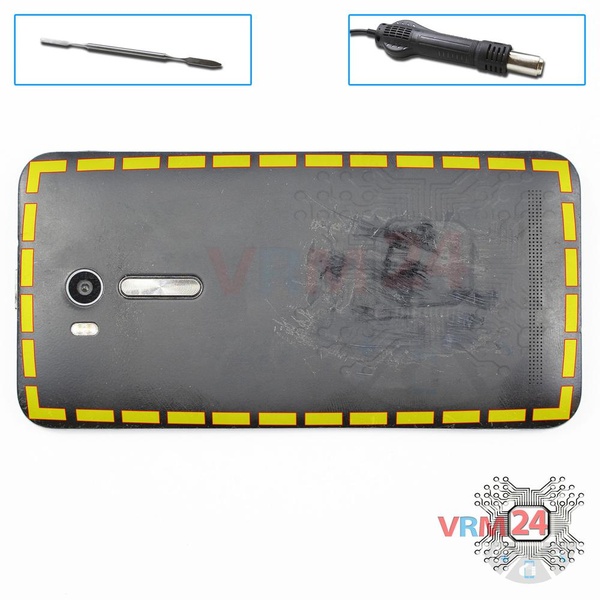

Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 2.

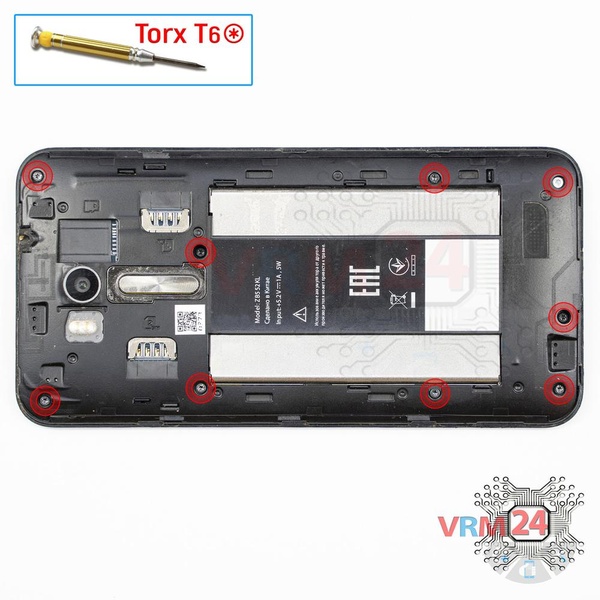

Dévissez les vis
À l'aide d'un tournevis (Torx T6), dévissez 9 vis.

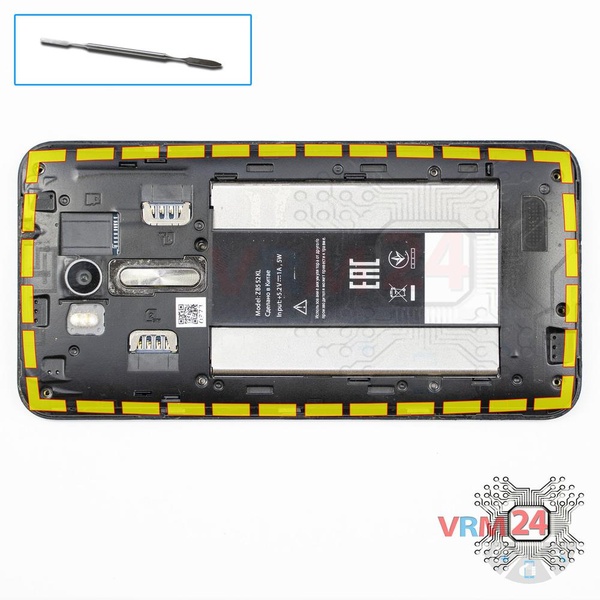

Étape 3.
Ouvrez le châssis intermédiaire
Ouvrez le capot intermédiaire.

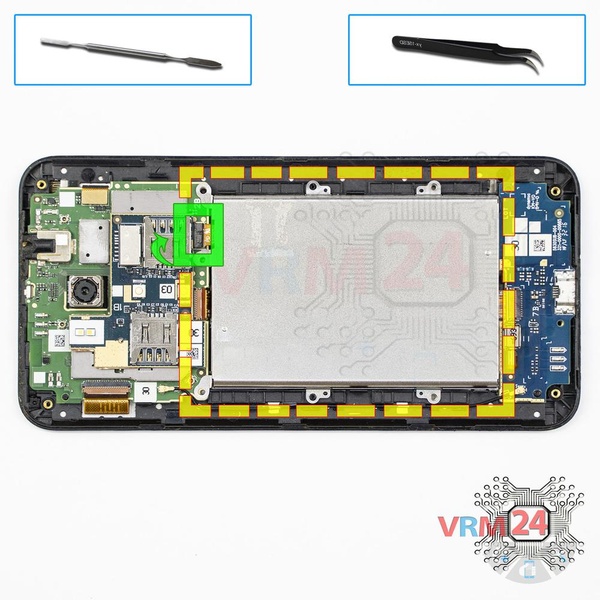

Étape 4.
Retirez la batterie
Déconnectez le connecteur sur la carte mère et retirez la batterie. Le modèle de batterie de Asus ZenFone Go ZB552KL est C11P1424.
Étape 5.

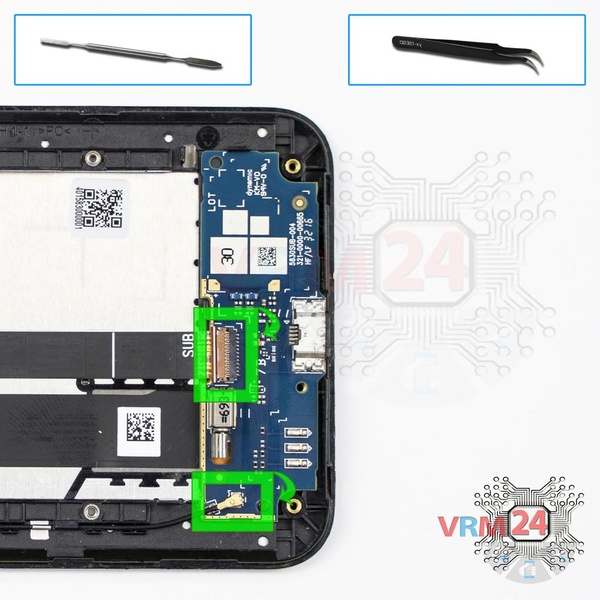

Déconnectez les connecteurs
Débranchez les connecteurs de la carte fille.
Étape 6.

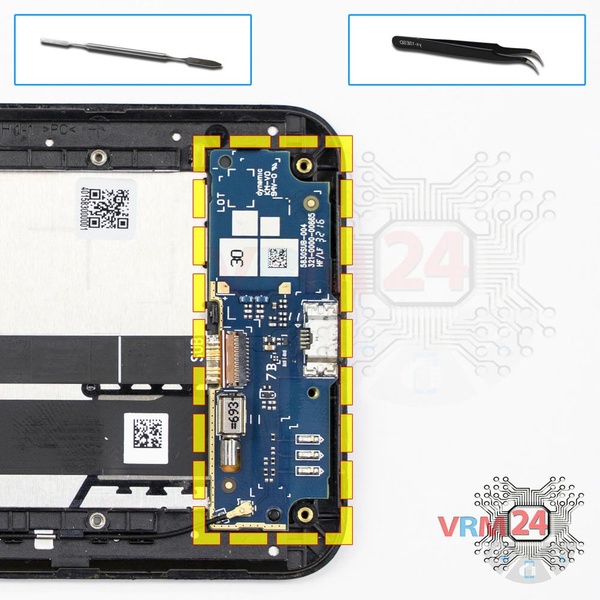

Retirez la carte fille
Retirez la carte fille, également appelée sous-carte.
Étape 7.

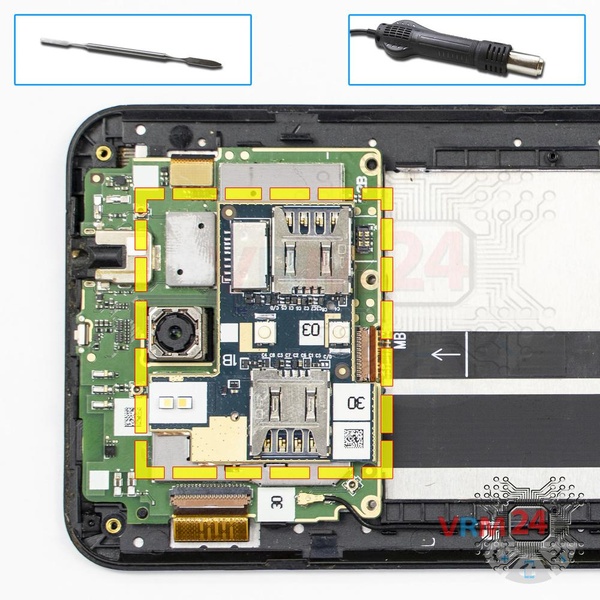

Retirez la carte mère
Retirez la carte mère avec les supports de carte SIM.
⚠ Avertissement !
La carte mère est collée à la carte principale.
Étape 8.

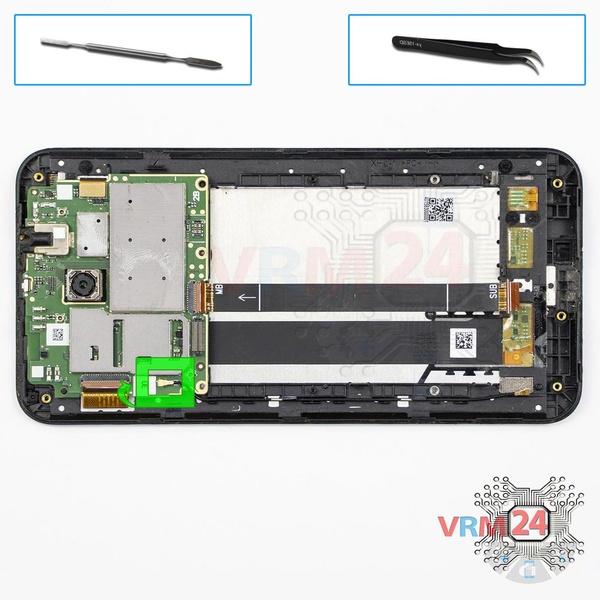

Retirez le câble coaxial
Soulevez le connecteur et retirez le câble coaxial.

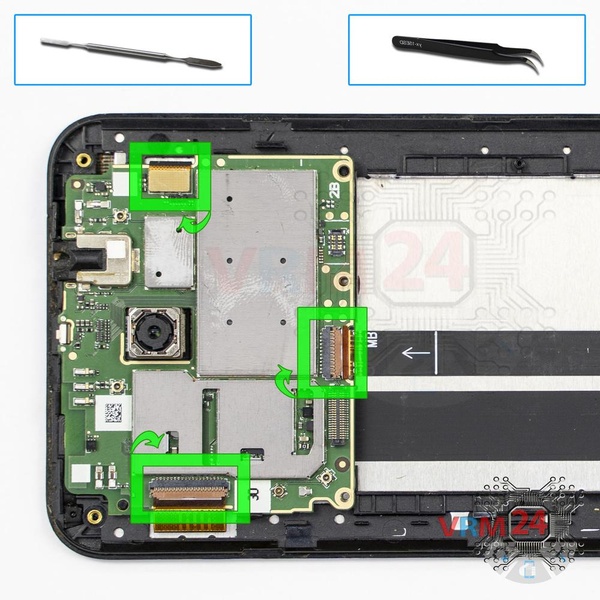

Étape 9.
Déconnectez les connecteurs
Déconnectez les connecteurs sur la carte mère.
Étape 10.

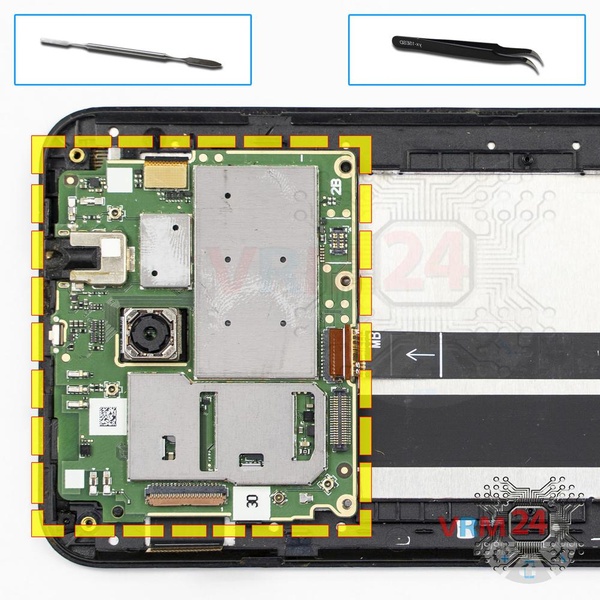

Retirez la carte mère
Retirez la carte mère.
Étape 11.

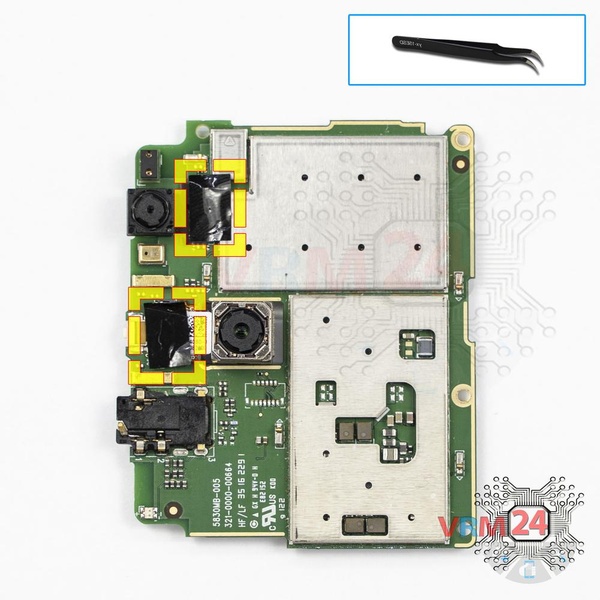

Retirez les caméras
Décollez les films protecteurs, soulevez les connecteurs et retirez la caméra frontale (selfie) et la caméra principale.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
