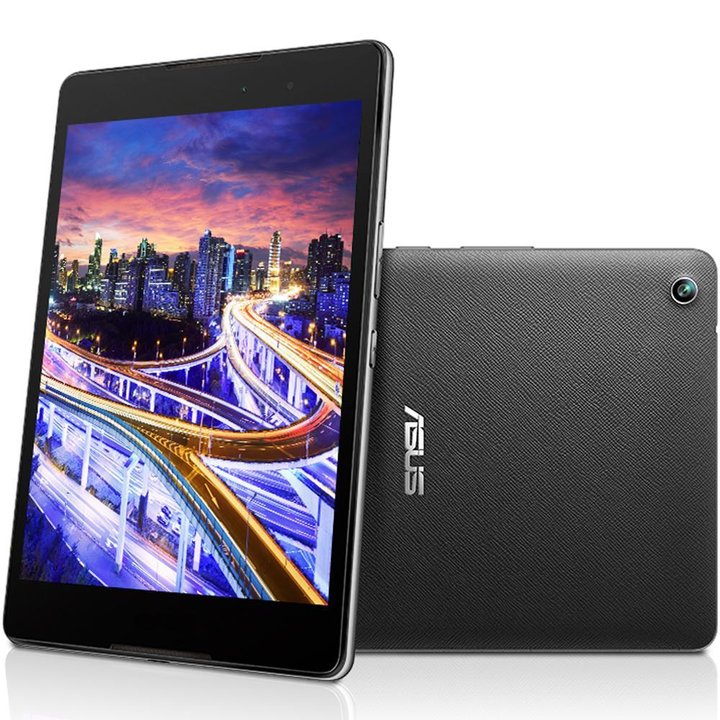

Démontage/Réparation de l'appareil mobile Asus ZenPad Z8 ZT581KL (Asus ZenPad Z8 Tablet ZT581KL (P008)) avec la description de chaque étape et l'ensemble d'outils requis.

⚠ Avant le démontage, n'oubliez pas d'éteindre votre téléphone.

À l'aide d'un spudger ou d'un outil en plastique, délicatement, sur le pourtour, détachez les clips de la coque arrière, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Soyez prudent lors de l'ouverture de la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.

⚠ Regardez à l'avance sur l'image l'emplacement des câbles’ pour la nappe inter-cartes, l'écran tactile, l'affichage, les boutons (le cas échéant) sous la coque afin de ne pas les endommager accidentellement.

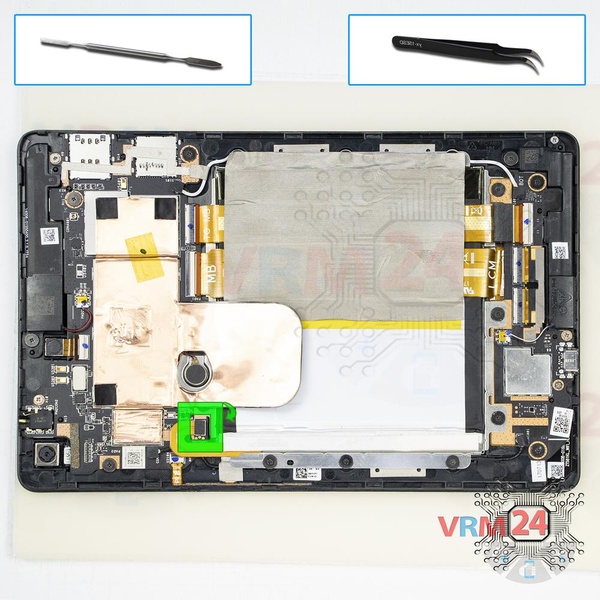

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Asus ZenPad Z8 Tablet possède une batterie C11Pp91 d'une capacité de 4550 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable ou faites-le avec précaution.

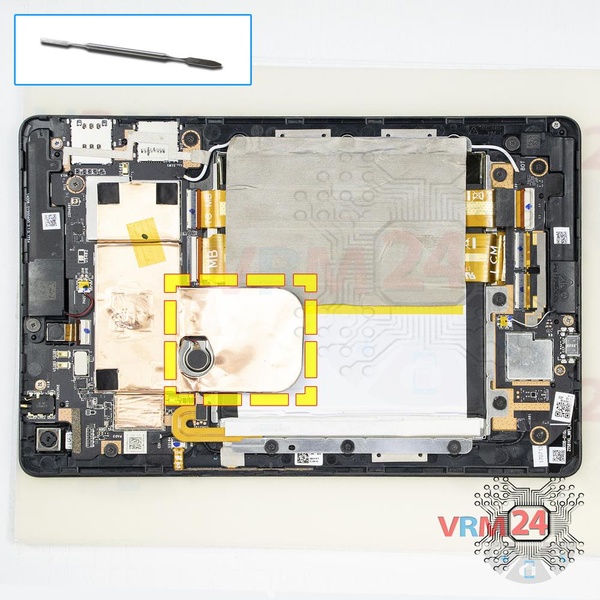

Décollez le film conducteur (qui évacue la chaleur) avec une feuille de cuivre comme couche supérieure.

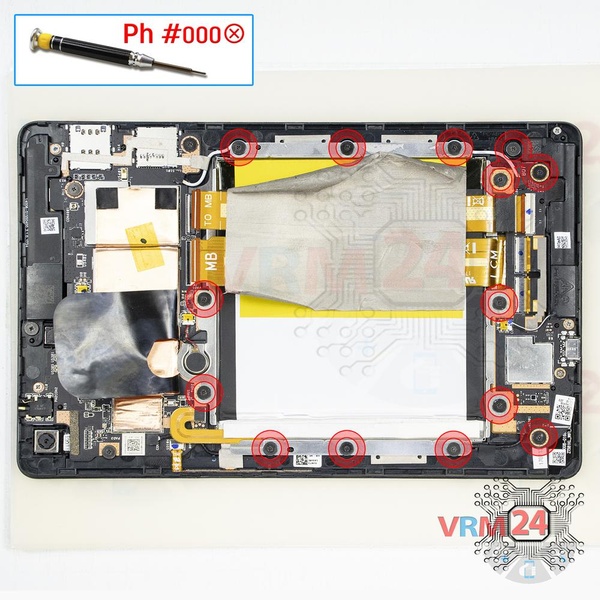

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 14 vis.

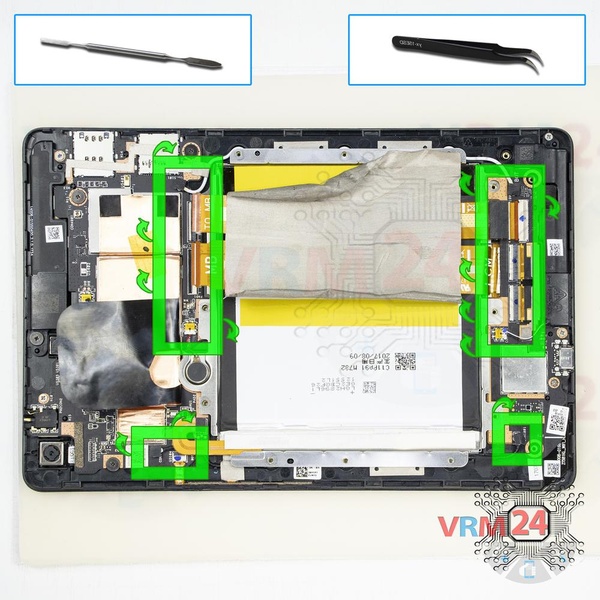

Faites levier sur les connecteurs.

⚠ Faites attention en retirant les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

Décollez les câbles (FFC) et retirez la batterie.

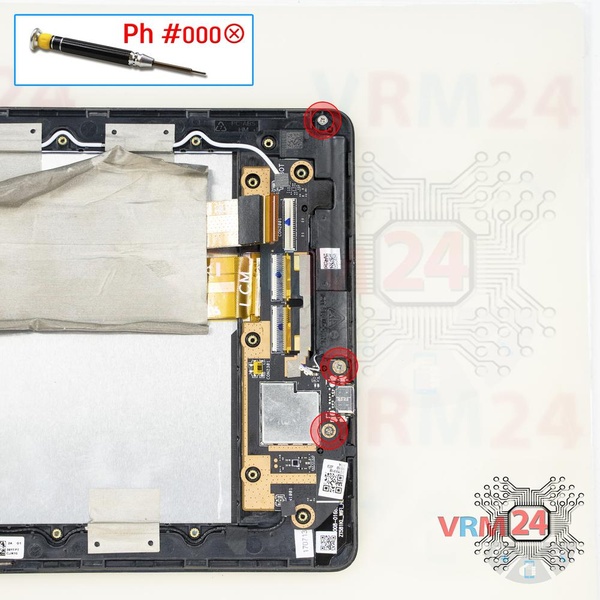

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les 3 vis.

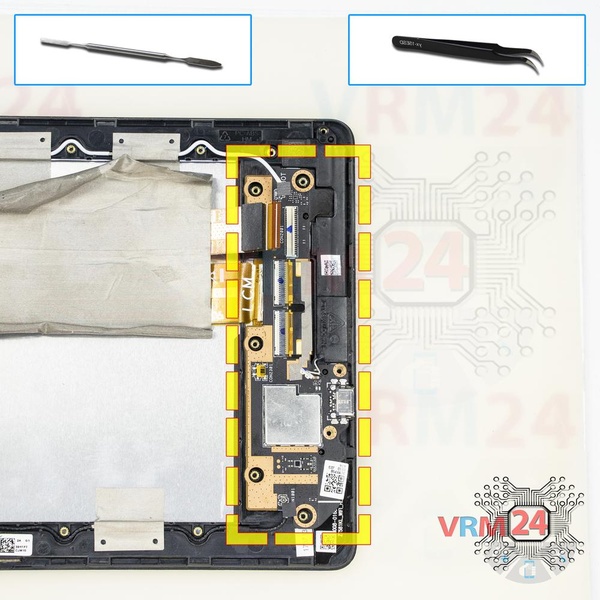

Retirez la carte fille. Elle est collée au cadre avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

Soulevez le connecteur et retirez les câbles inter-cartes.

Retirez l'ensemble haut-parleur avec les antennes.

⚠ Il est important lors du remontage de vérifier que les contacts à ressort sur la carte et les pastilles de contact sur le capot correspondent et se touchent. Sinon, perte de signal ou signal peut être assez faible.

Soulevez le connecteur et retirez la caméra frontale (face avant).

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis.

Retirez l'ensemble haut-parleur avec les antennes.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

Soulevez le connecteur et retirez la caméra arrière.
