Outils recommandés
Fer à souder
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

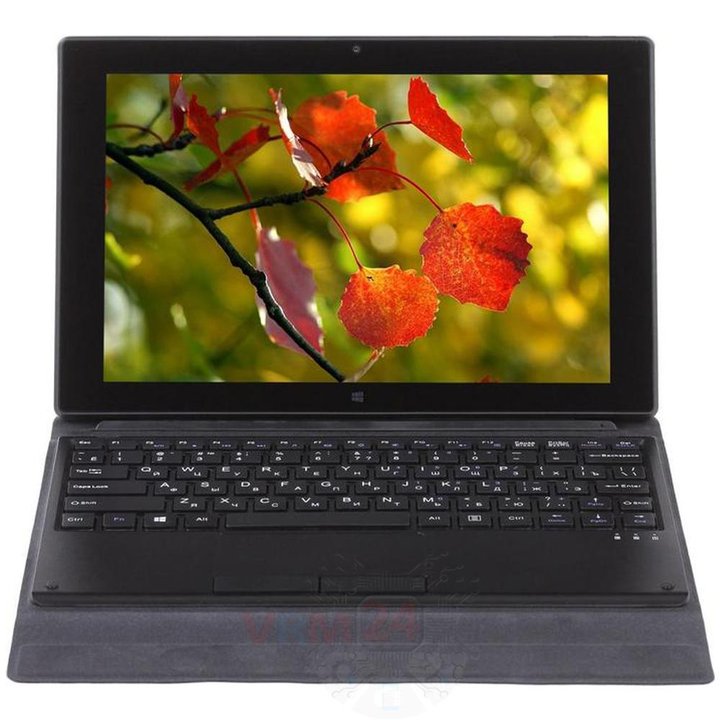

Démontage/Réparation de l'appareil mobile DEXP Ursus Z110 (DEXP Ursus Z110/Z110i Apollo) avec la description de chaque étape et l'ensemble d'outils requis.
6429
Vues
6
J'aime
—
Partager
3
Questions

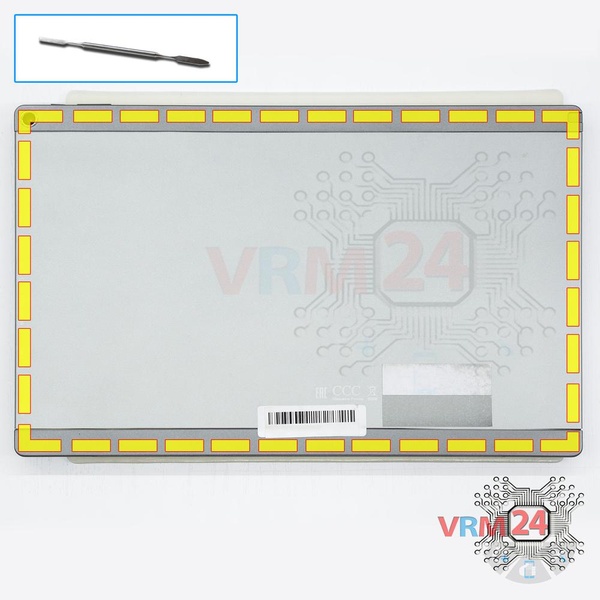

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière et retournez-la.
Étape 2.
Ouvrez la coque arrière
Faites levier sur le connecteur et retirez la coque arrière.

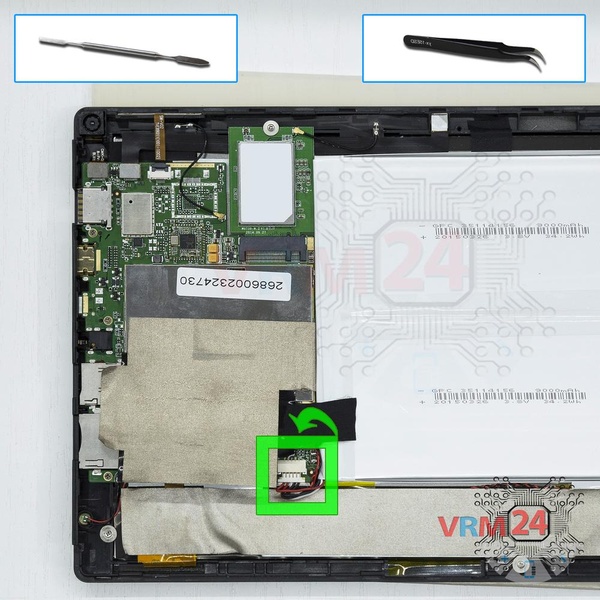

Étape 3.
Déconnectez le connecteur de la batterie
Débranchez le connecteur de la batterie.
⚠ Avertissement !
Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

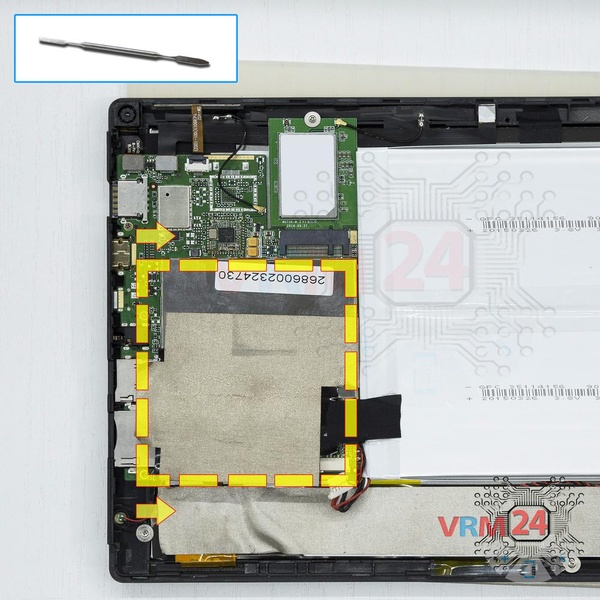

Étape 4.
Retirez le film protecteur
Décollez la couche protectrice.

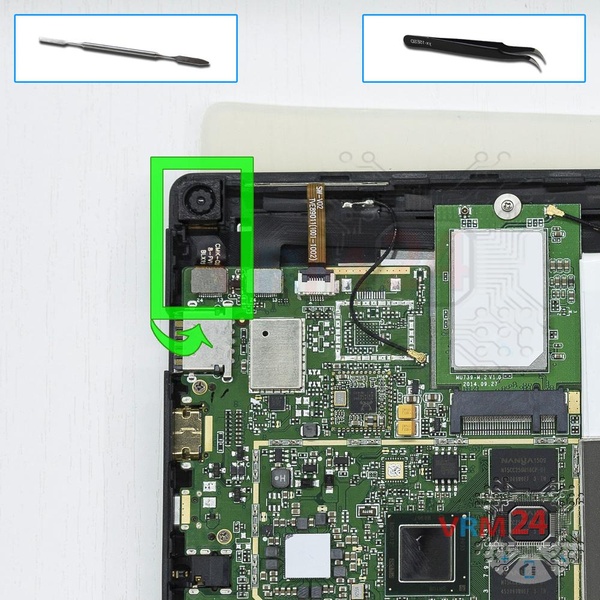

Étape 5.
Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.

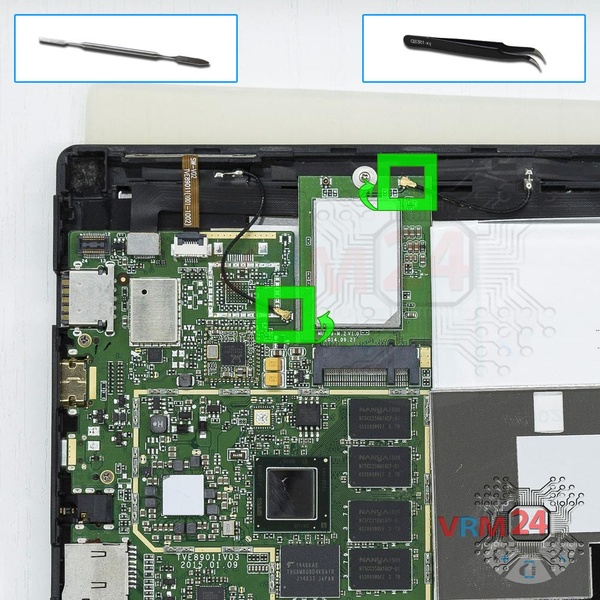

Étape 6.
Retirez le câble coaxial
Faites levier sur les connecteurs des câbles coaxiaux.

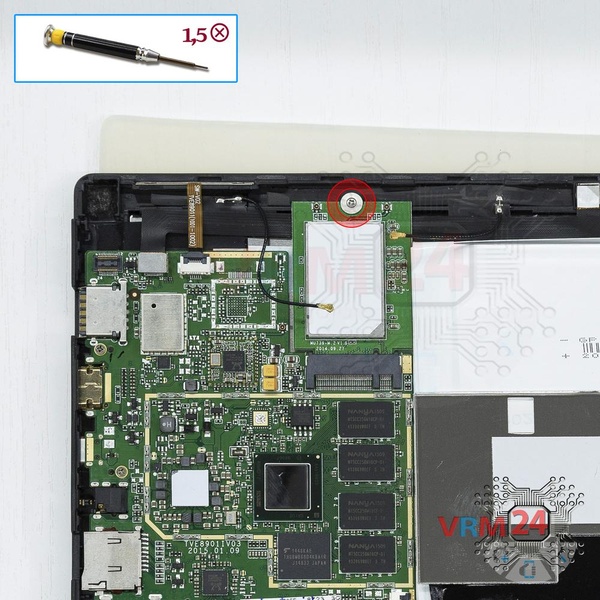

Étape 7.
Dévissez une vis
À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez 1 vis dans la petite carte.

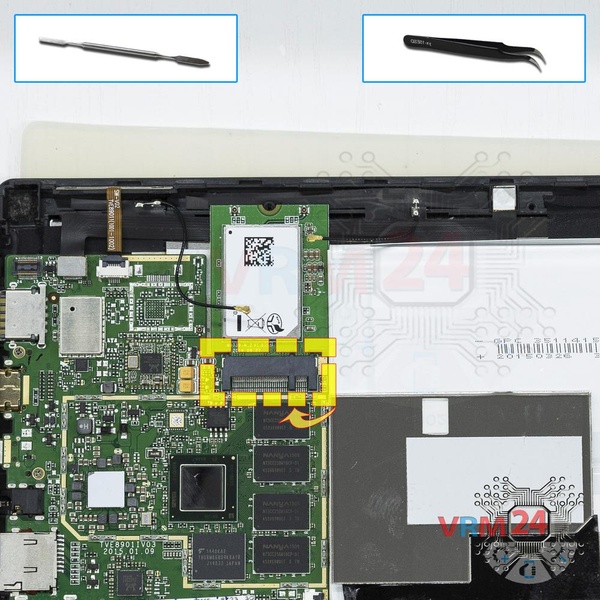

Étape 8.
Retirez la petite carte
Retirez la petite carte.

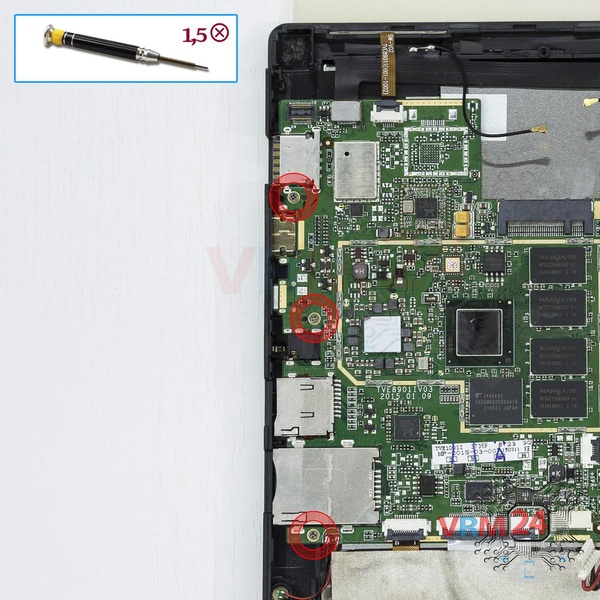

Étape 9.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis dans la carte mère.

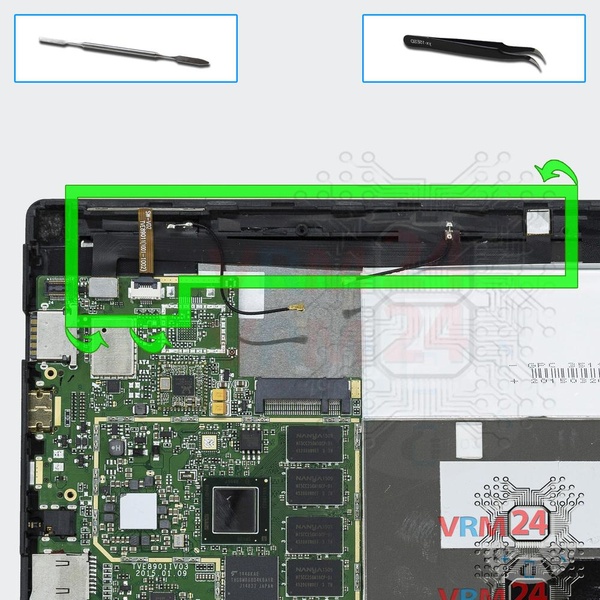

Étape 10.
Retirez la caméra avant
Débranchez les connecteurs sur le PCB et retirez le câble (FFC) avec la caméra frontale-selfie.

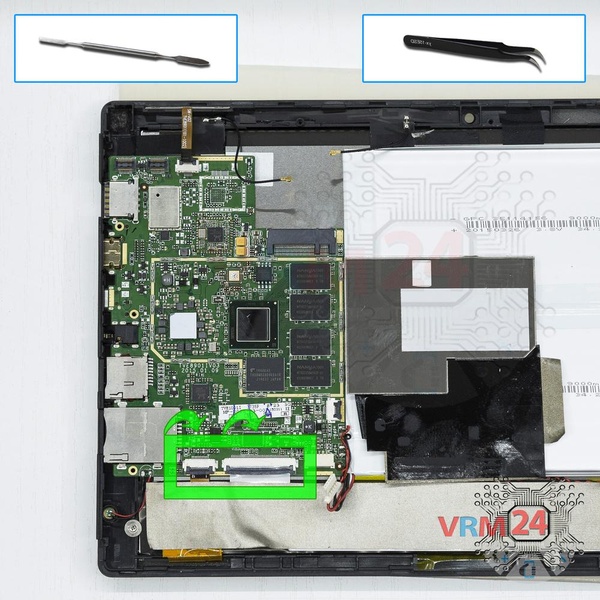

Étape 11.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.

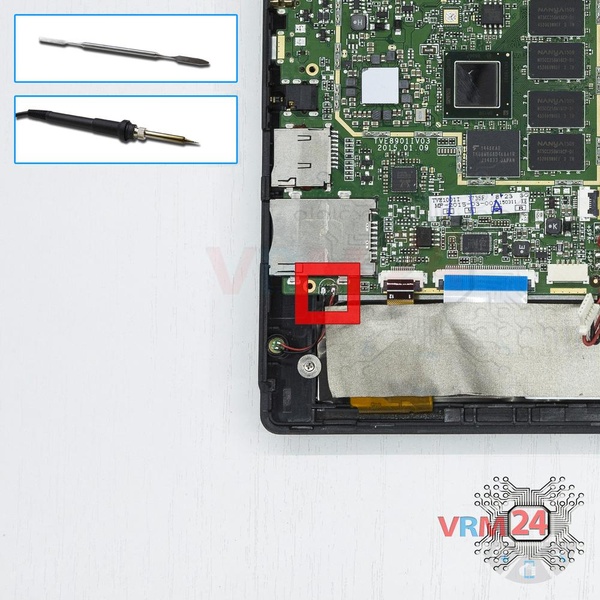

Étape 12.
Retirez le microphone
Déssoudez les contacts du microphone.

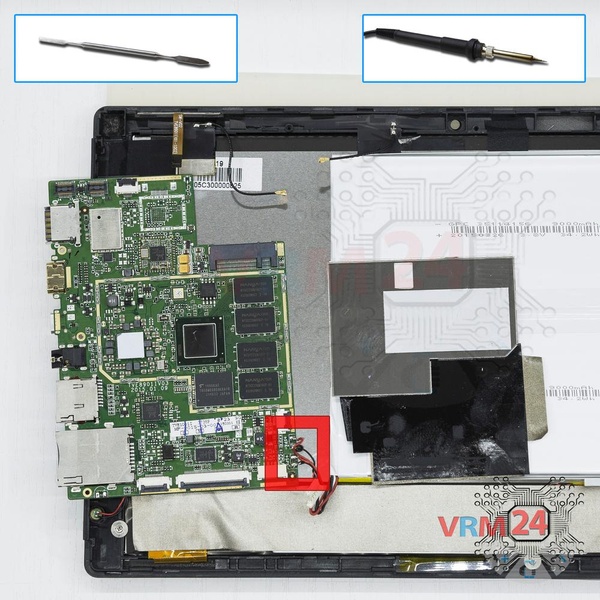

Étape 13.
Retirez le haut-parleur
Déssoudez les contacts du moteur de vibration et du haut-parleur.

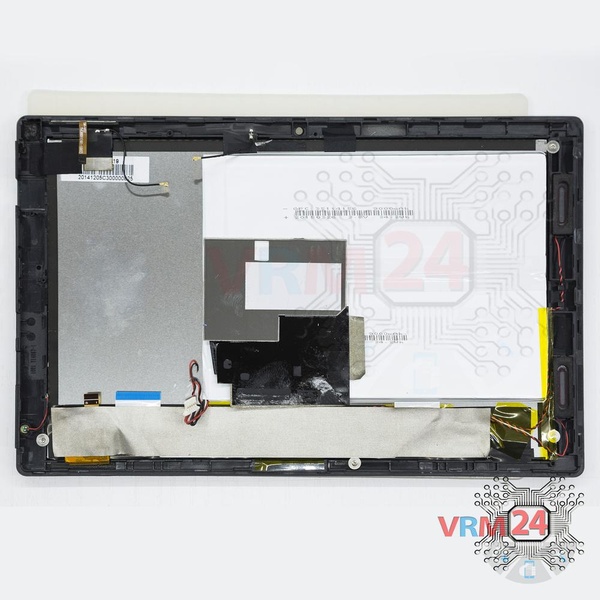

Étape 14.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
