Démontage/Réparation de l'appareil mobile Elephone S8 (Elephone S8) avec la description de chaque étape et l'ensemble d'outils requis.

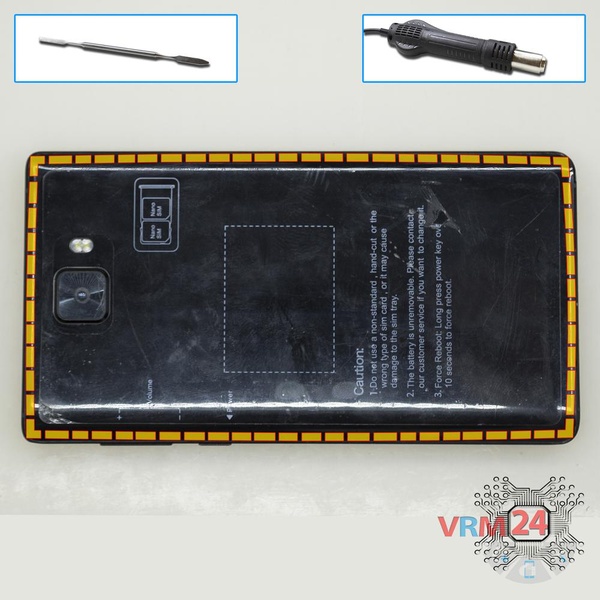

Ouvrez la coque arrière.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

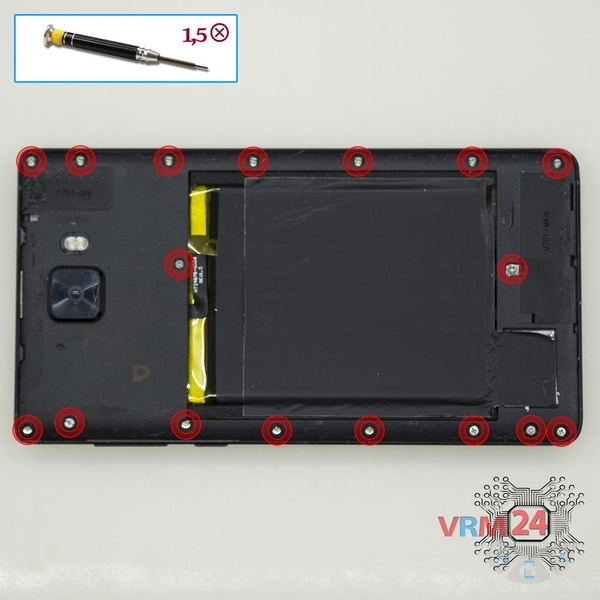

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 16 boulons dans le cadre du téléphone.

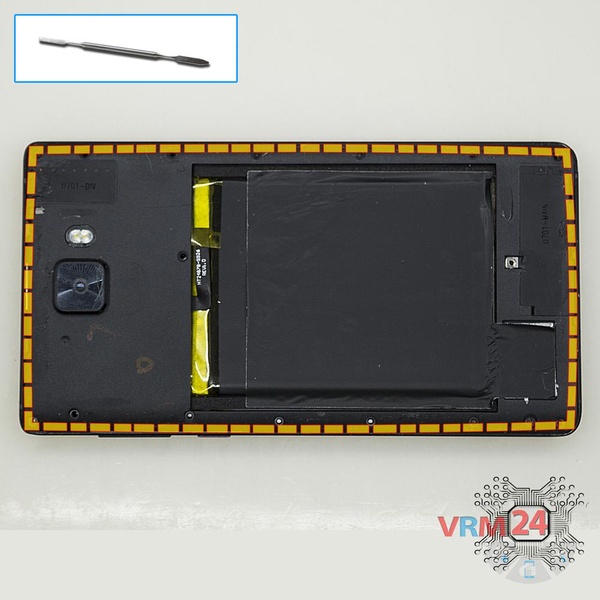

Faites levier et retirez le cadre intermédiaire.

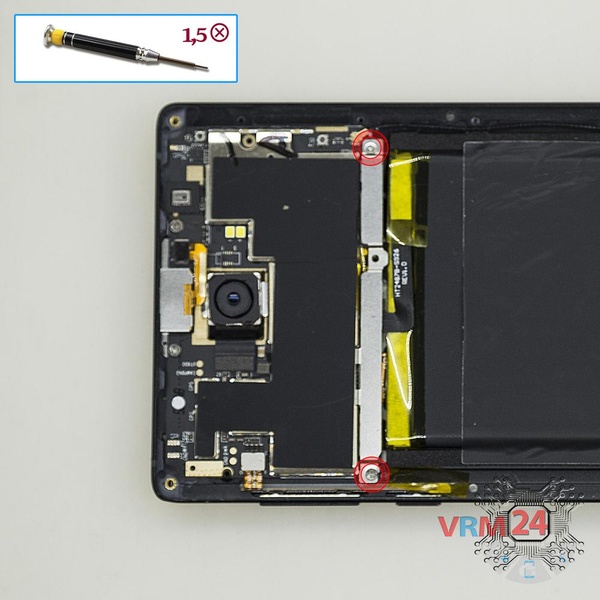

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 boulons.

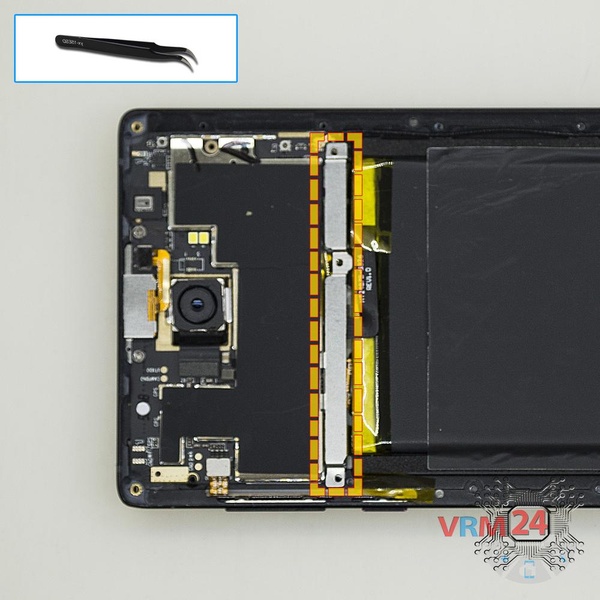

Retirez le support qui maintient les connecteurs.

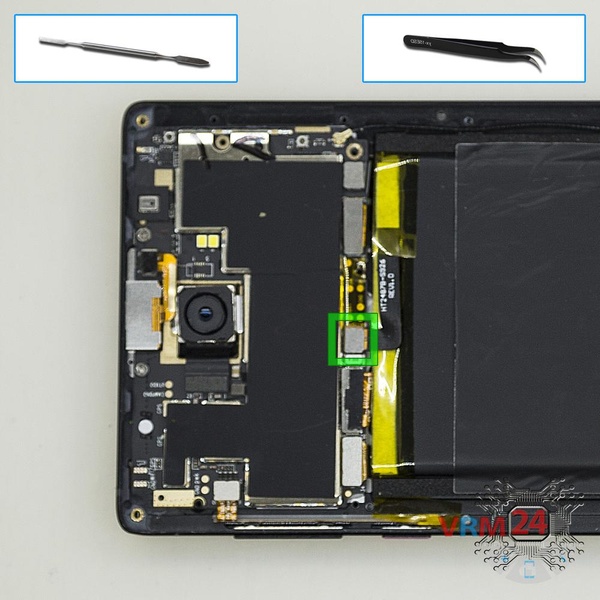

Débranchez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

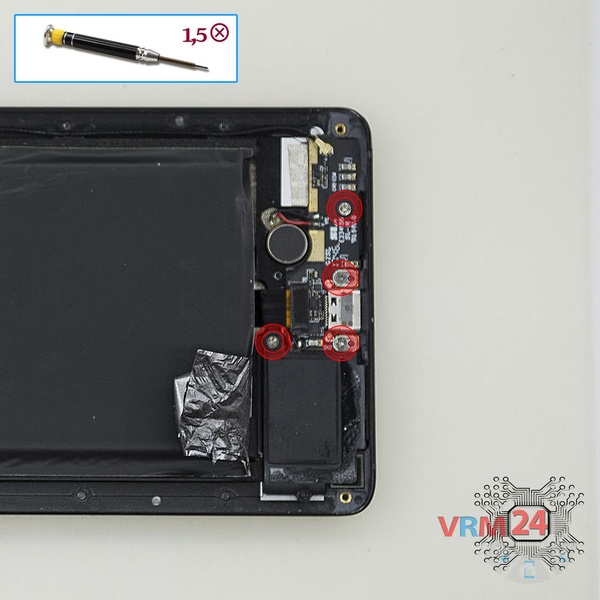

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 boulons dans la partie inférieure.

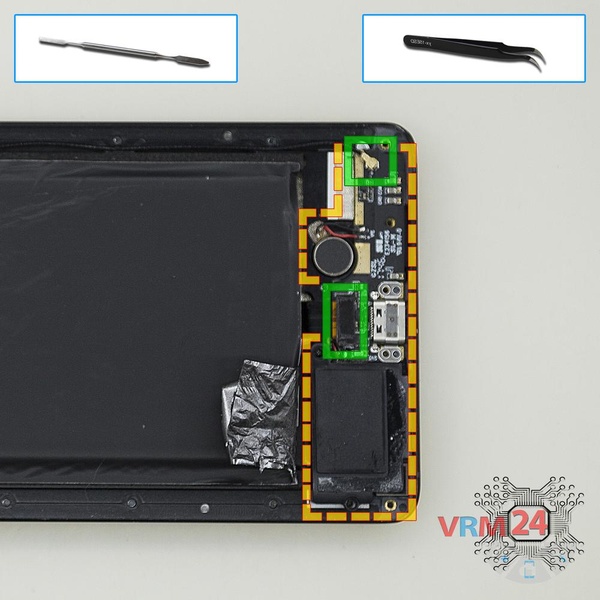

Débranchez les connecteurs sur la carte mère et retirez la carte mère inférieure et la partie avec le buzzer (haut-parleur).

⚠ Attention !

La partie avec le haut-parleur est soudée à la carte inférieure.

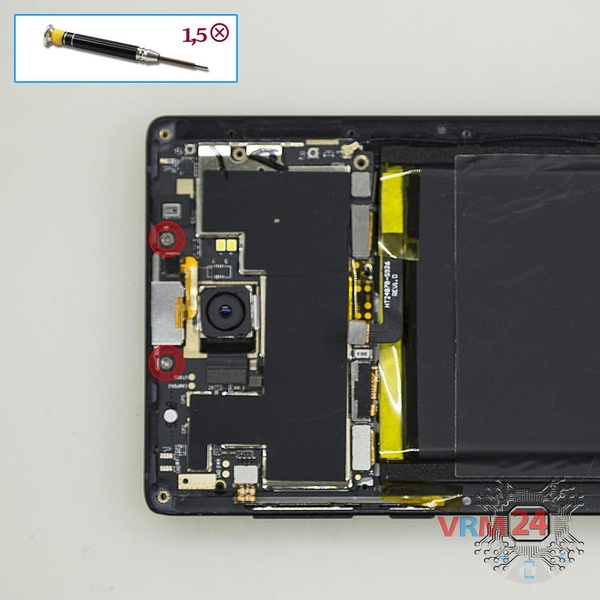

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

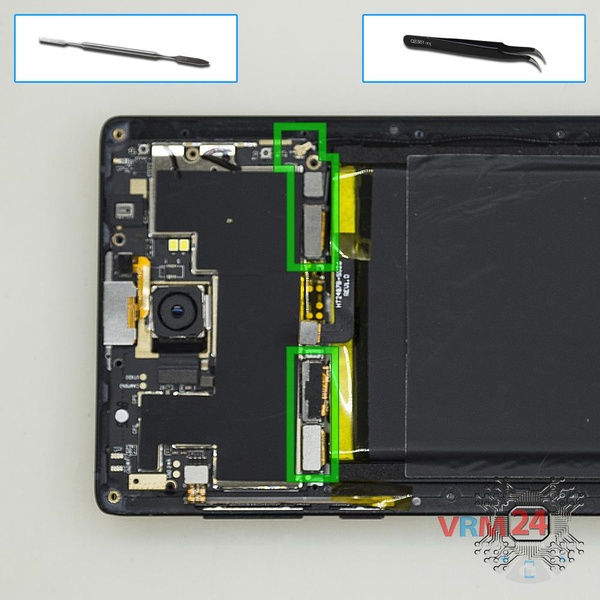

Débranchez les connecteurs sur la carte mère.

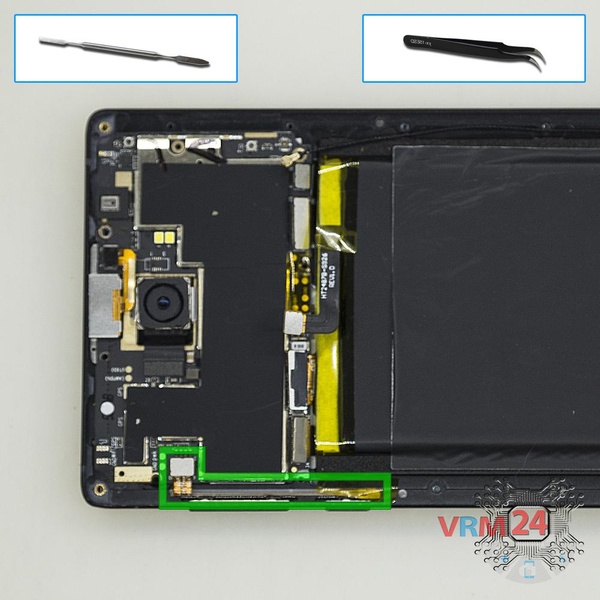

Débranchez le connecteur sur la carte mère et retirez le câble FFC avec les boutons de volume et d'alimentation.

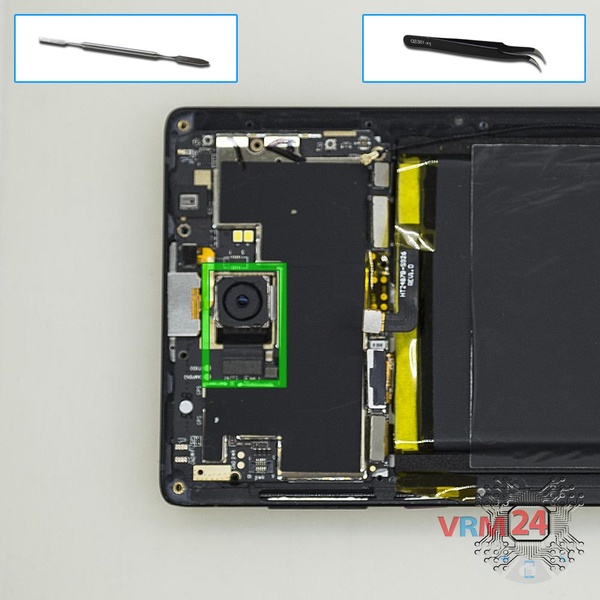

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

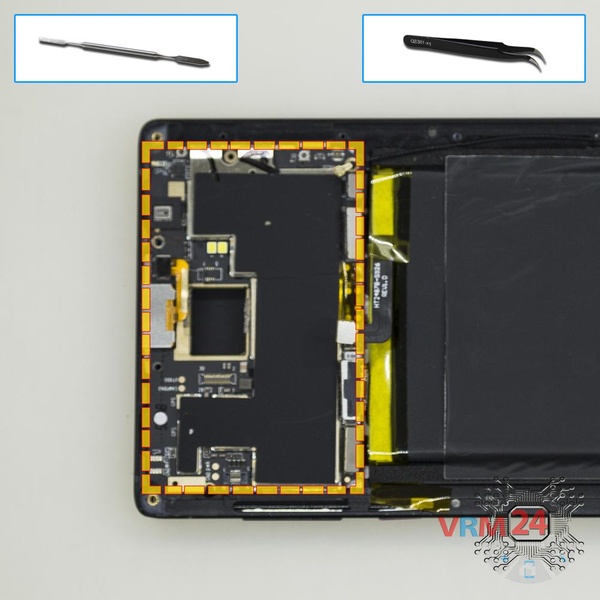

Retirez la carte mère.

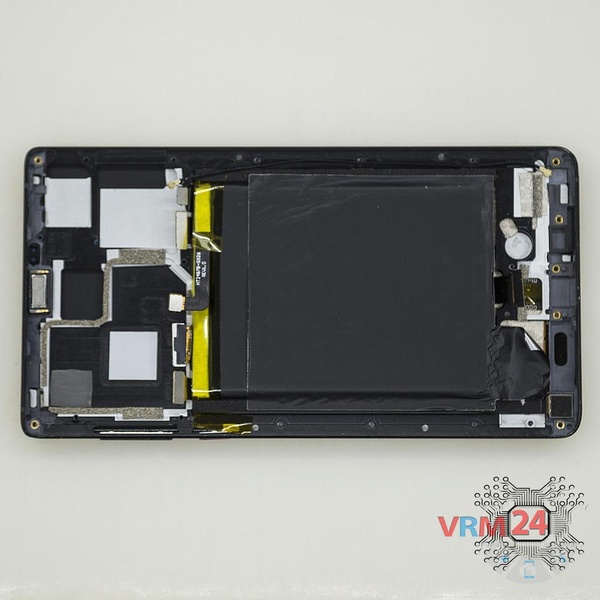

Pièces dans le châssis du module d'affichage.
