Étape 1.

Ouvrez la coque arrière

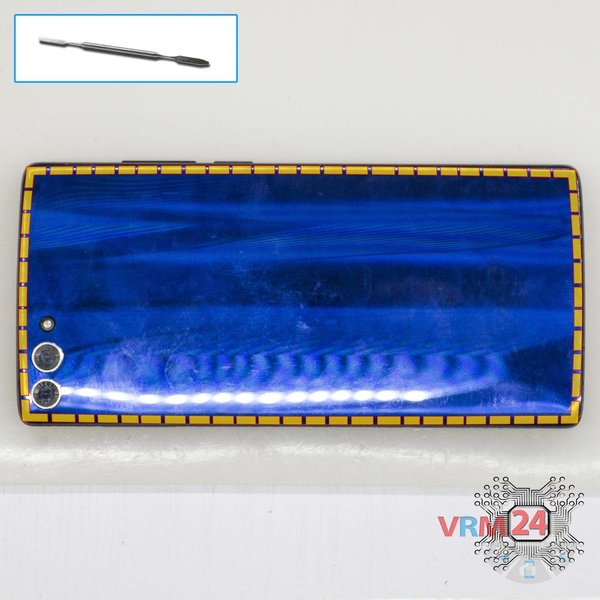

Ouvrez la coque arrière.

Étape 2.

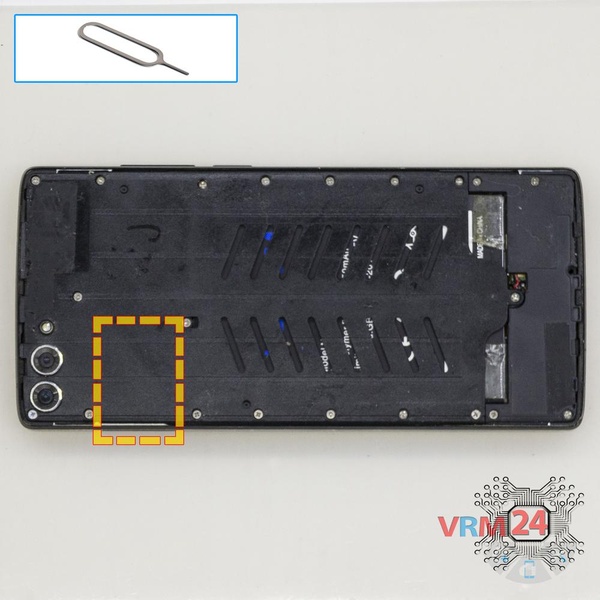

Retirez le tiroir

À l'aide de l'outil clé, ouvrez le logement de la carte SIM et retirez-le.

⚠ Attention !

Ne poussez pas trop fort, cela pourrait causer des dommages.

Étape 3.

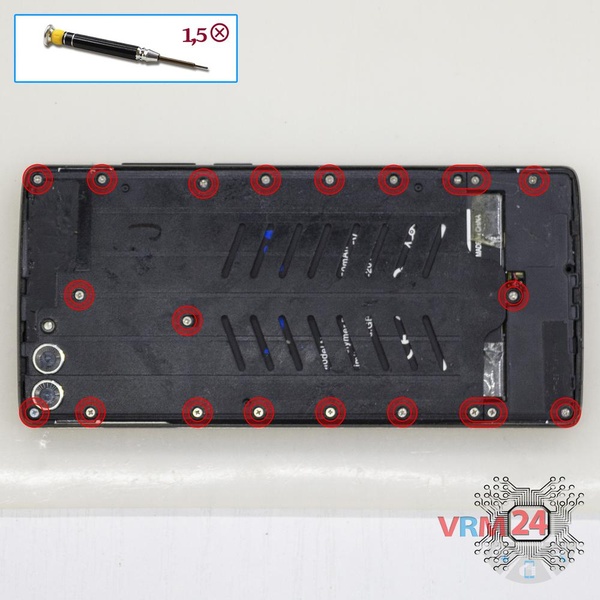

Dévissez les vis

À l'aide d'un tournevis (cruciforme Phillips 1.5 mm), dévissez 21 vis dans le châssis du téléphone.

Étape 4.

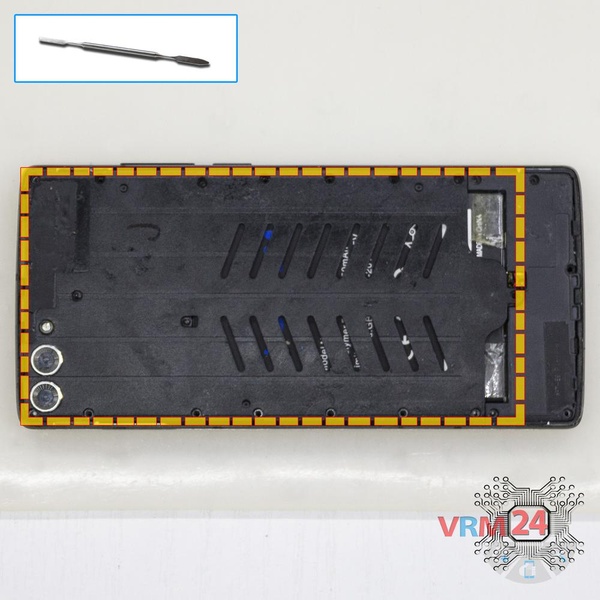

Retirez le cadre

Retirez le panneau de protection.

Étape 5.

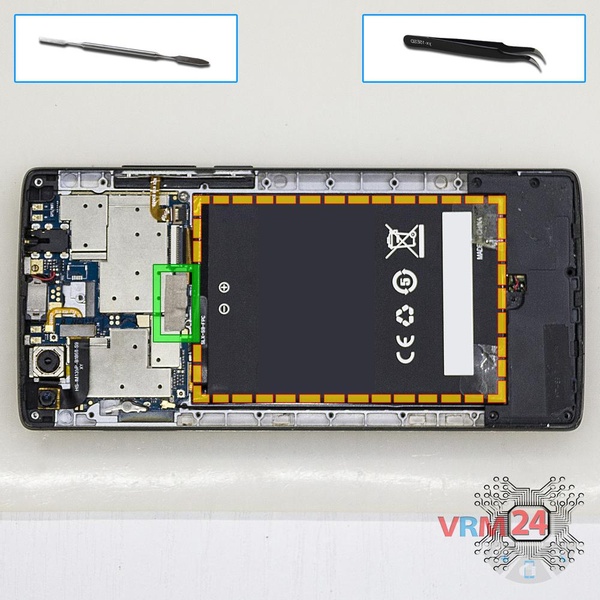

Retirez la batterie

Déconnectez le connecteur et retirez la batterie.

Étape 6.

Retirez le haut-parleur

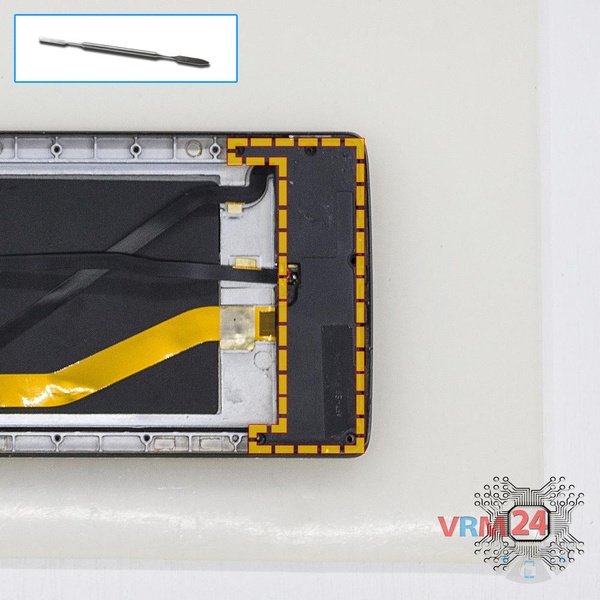

Soulevez la partie inférieure, dessoudez les contacts du haut-parleur sur la carte mère et retirez la pièce.

Étape 7.

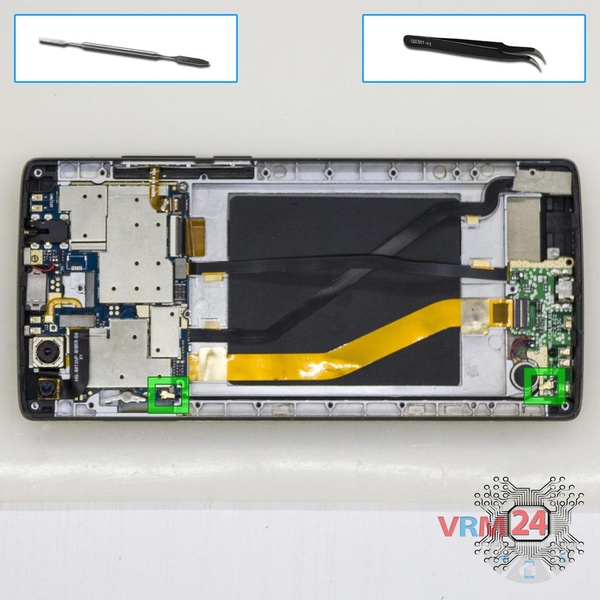

Retirez le câble coaxial

Déconnectez les connecteurs et retirez le câble coaxial.

Étape 8.

Déconnectez le connecteur

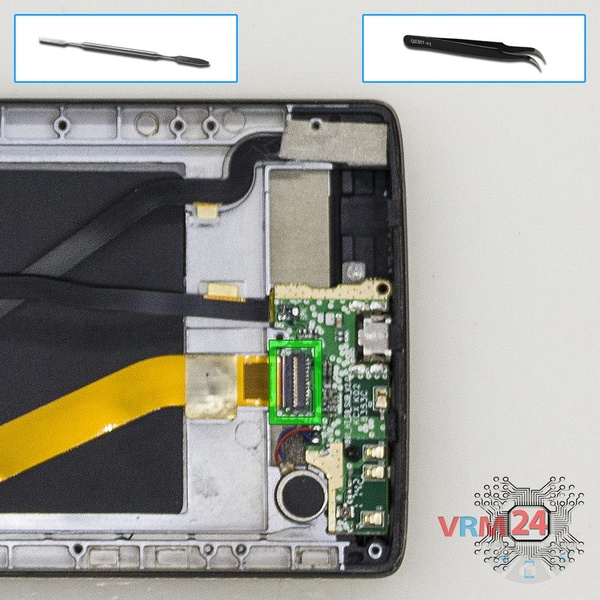

Déconnectez le connecteur inter-cartes sur la carte de circuit imprimé inférieure.

Étape 9.

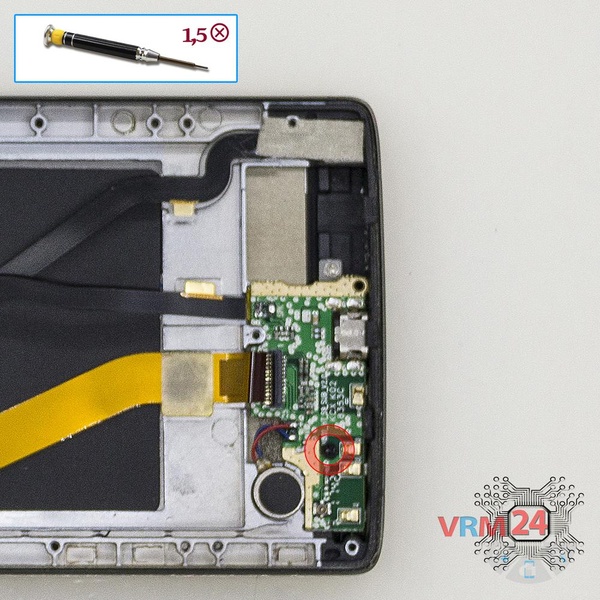

Dévissez une vis

À l'aide d'un tournevis (cruciforme Phillips 1.5 mm), dévissez 1 boulon dans la carte de circuit imprimé inférieure.

Étape 10.

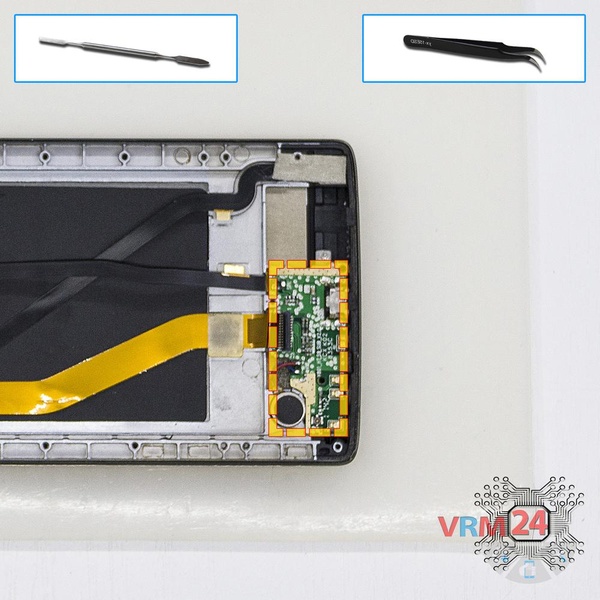

Retirez la carte fille

Retirez la carte de circuit imprimé inférieure.

Étape 11.

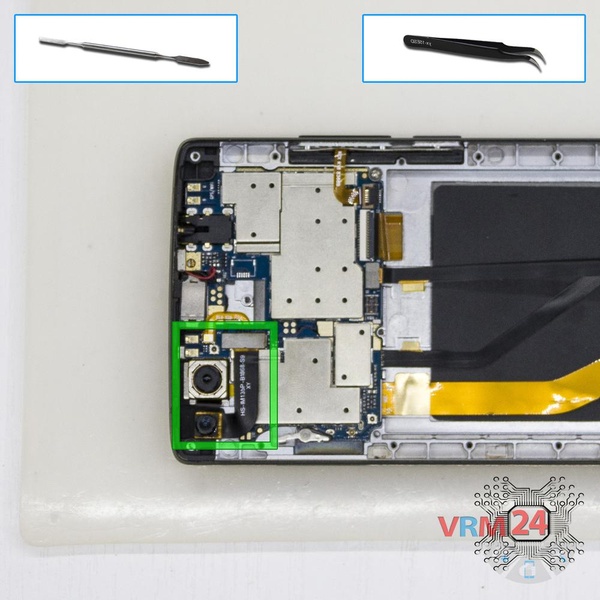

Retirez la caméra arrière

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

Étape 12.

Dévissez une vis

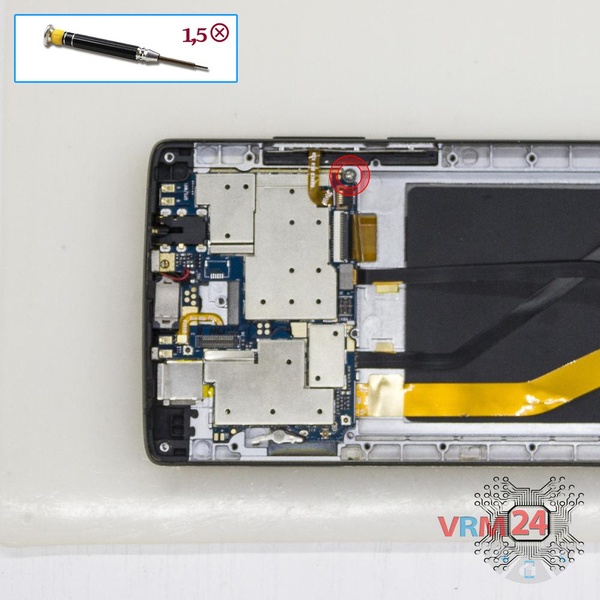

À l'aide d'un tournevis (cruciforme Phillips 1.5 mm), dévissez 1 boulon dans la carte de circuit imprimé.

Étape 13.

Déconnectez les connecteurs

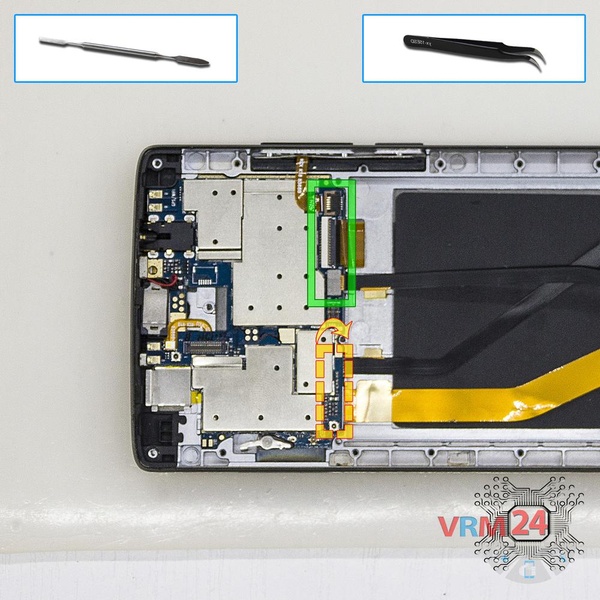

Débranchez les connecteurs sur la carte mère

Étape 14.

Retirez la carte mère

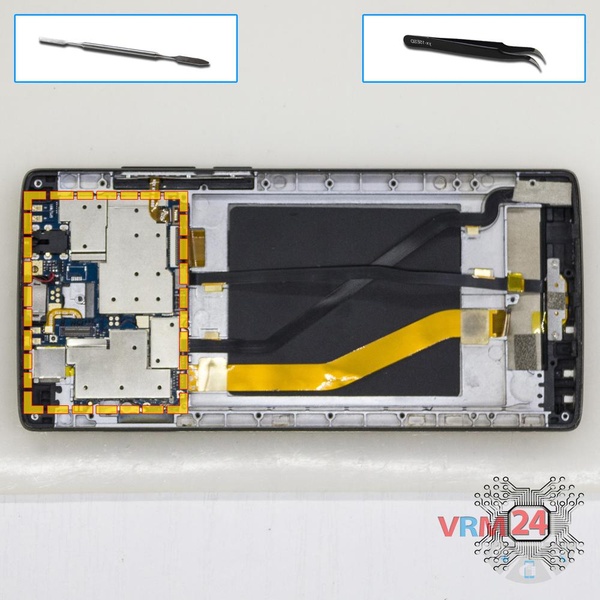

Retirez la carte mère.

Étape 15.

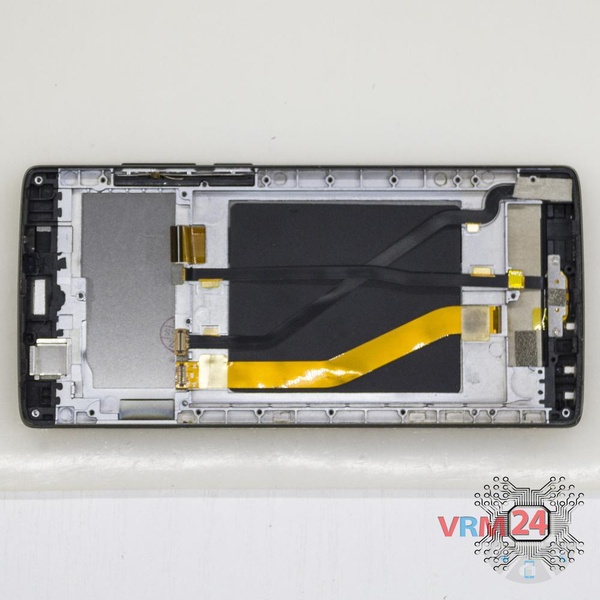

Dans le cadre de l'écran est resté

Pièces dans le châssis du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté moyen et prend environ 18 minutes. Ce guide convient à tous les modèles HOMTOM S9 Plus or Хомтом S9 Плюс commercialisés dans différents pays.
