Outils recommandés
Tournevis Torx T5
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

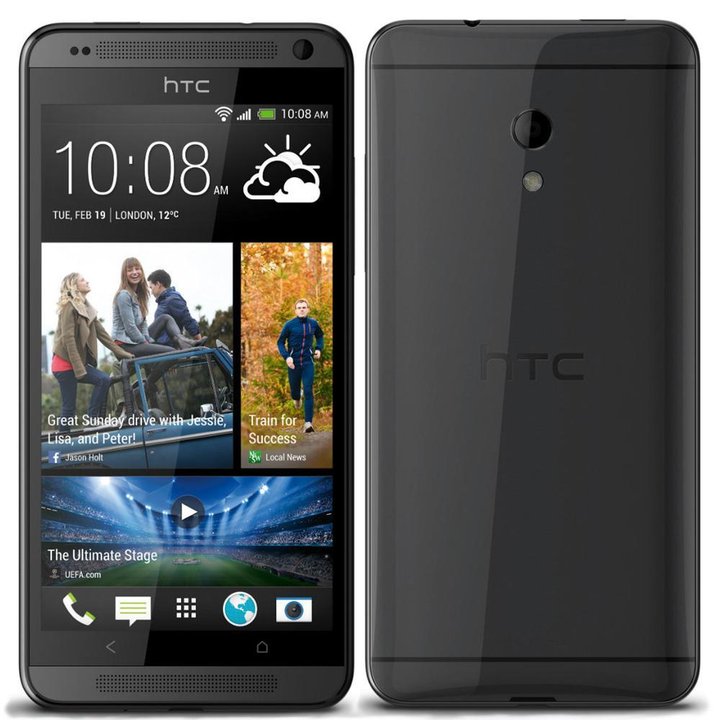

Démontage/Réparation de l'appareil mobile HTC Desire 700 (HTC Desire 700 OP4O100) avec la description de chaque étape et l'ensemble d'outils requis.
4512
Vues
0
J'aime
—
Partager
16
Questions

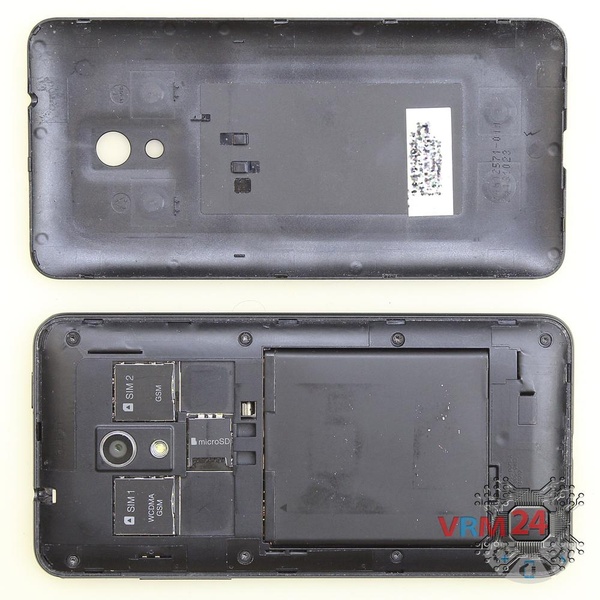

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

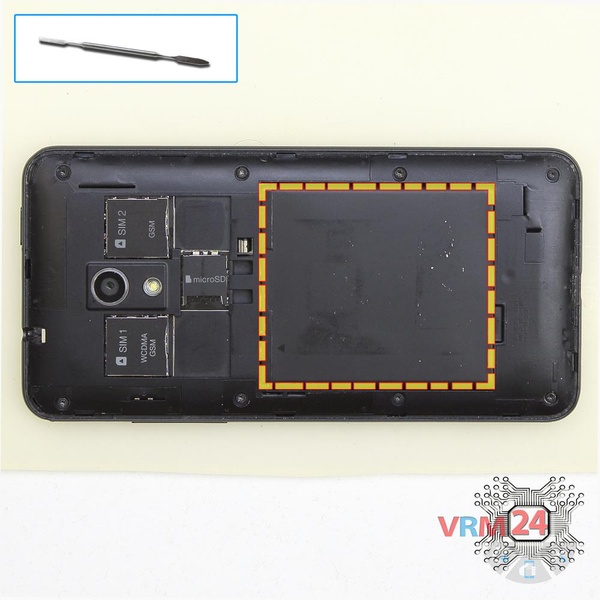

Étape 2.
Retirez la batterie
Soulevez et retirez la batterie.

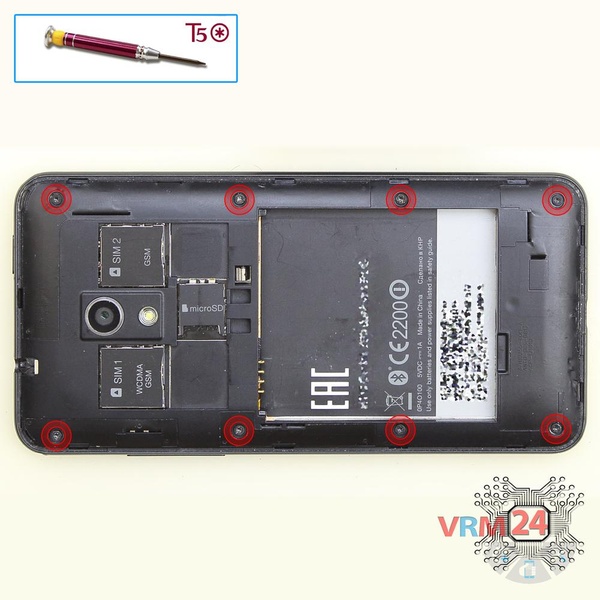

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (hex T5), dévissez 8 boulons dans le cadre du téléphone.

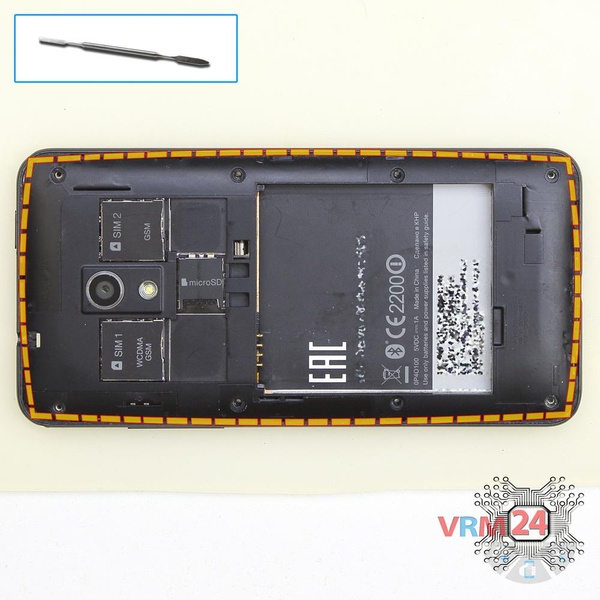

Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

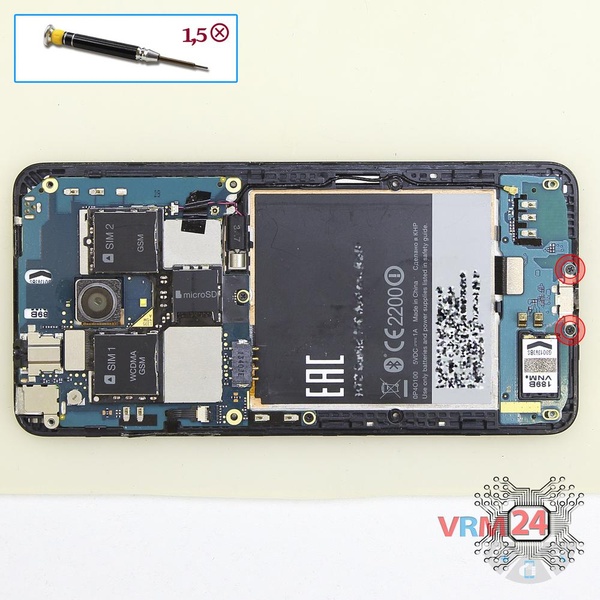

Étape 5.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 les vis dans la carte mère inférieure.

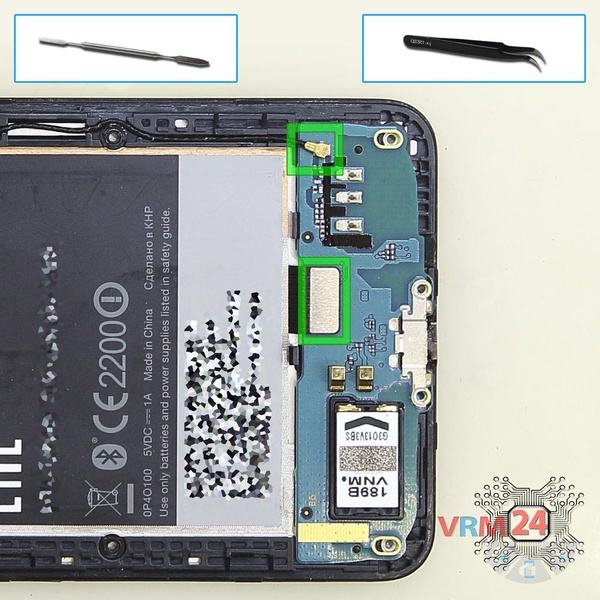

Étape 6.
Déconnectez les connecteurs
Déconnectez les connecteurs de la carte mère inférieure.

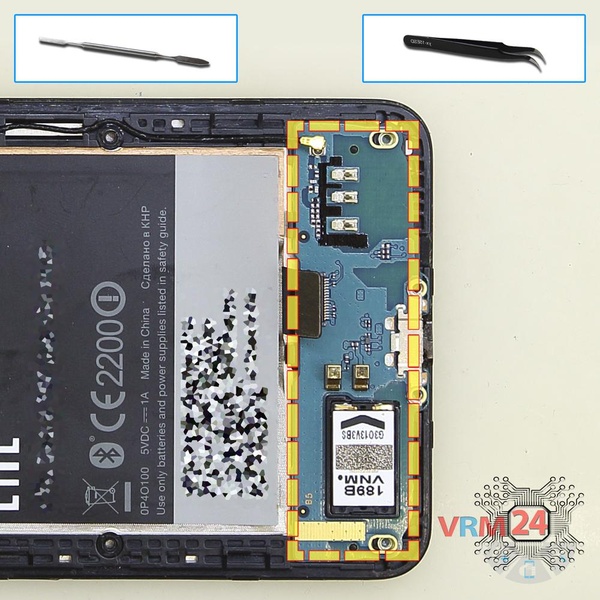

Étape 7.
Retirez la carte mère
Retirez la carte mère.

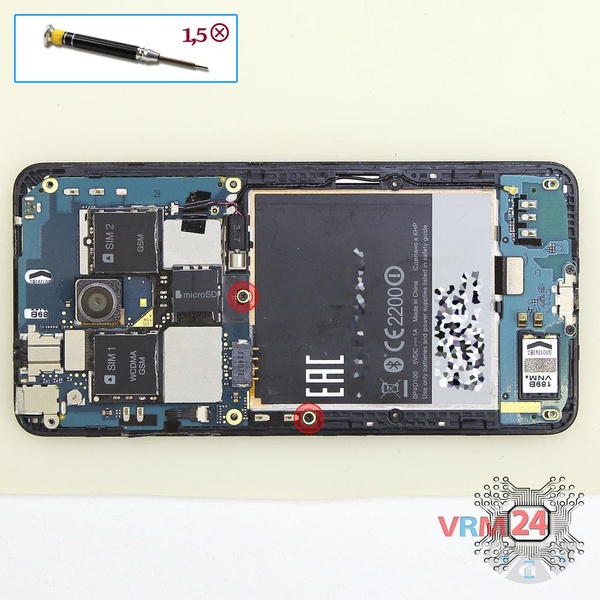

Étape 8.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

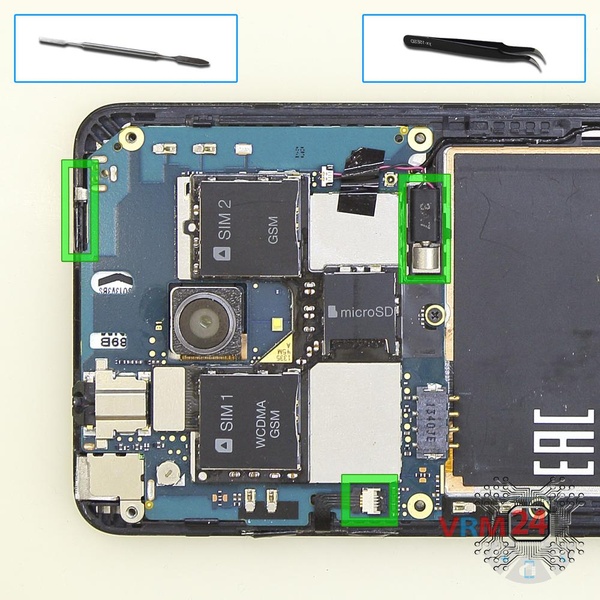

Étape 9.
Retirez le moteur de vibration
Déconnectez le connecteur sur la carte mère et soulevez le moteur de vibration & le câble flexible du bouton d'alimentation.

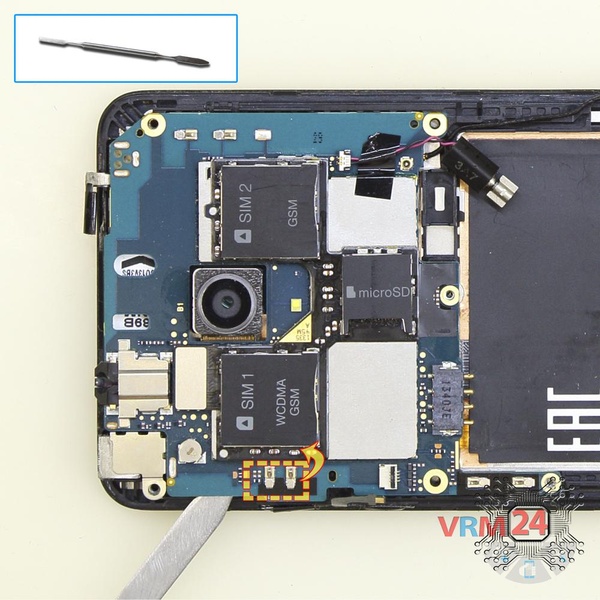

Étape 10.
Déconnectez le connecteur
Déconnectez le connecteur de l'intérieur.

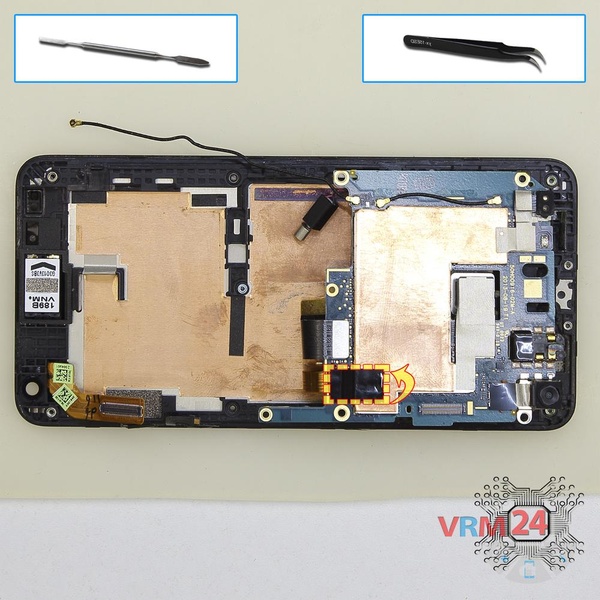

Étape 11.
Retournez le PCB
Retournez la carte, décollez la couche protectrice, déconnectez les connecteurs et retirez-la.

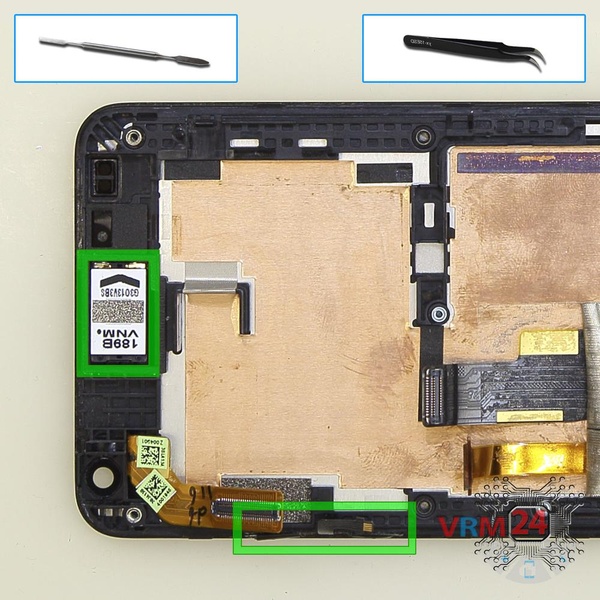

Étape 12.
Retirez le haut-parleur d'écoute
Faites levier & retirez le câble flexible du bouton de volume et l'écouteur (haut-parleur).

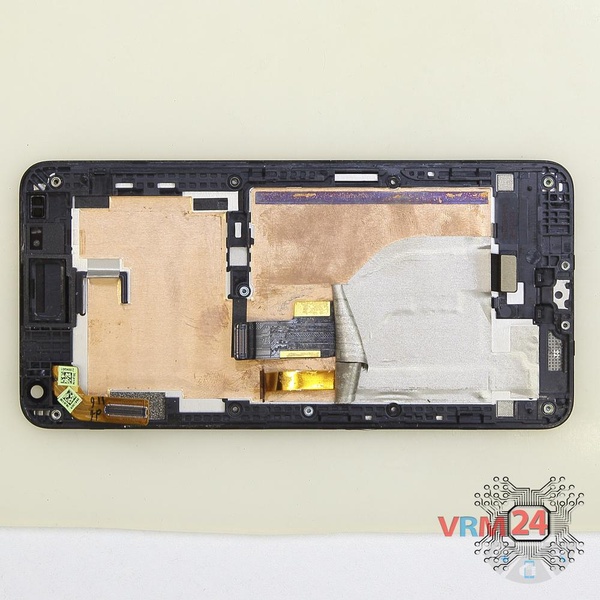

Étape 13.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
