Démontage/Réparation de l'appareil mobile HTC U12 Plus (HTC U12 Plus 2Q55100) avec la description de chaque étape et l'ensemble d'outils requis.

6920

Vues

—

Partager

3

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

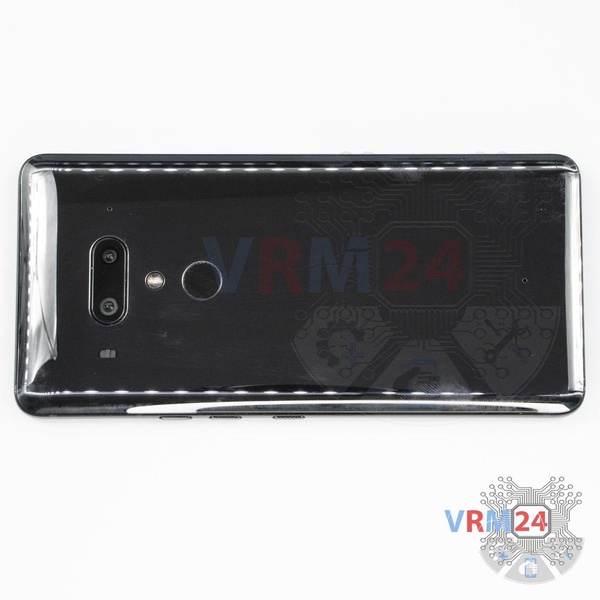

Étape 1.

Avant le démontage !

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.


Étape 2.

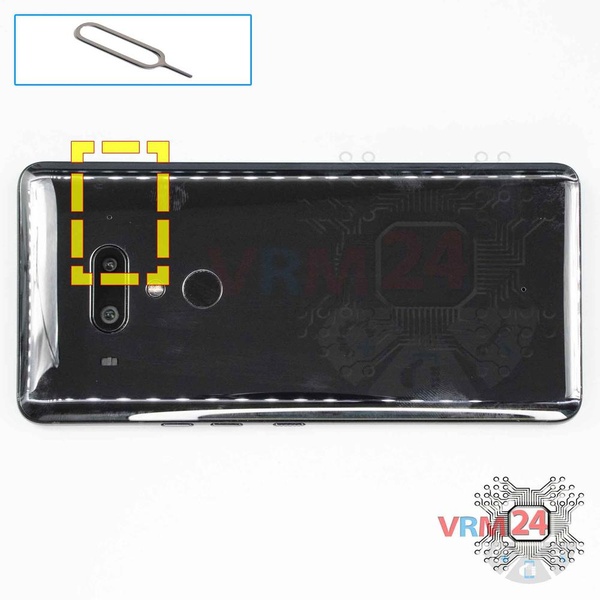

Retirez le tiroir

Utilisez l'outil clé (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).

ℹ️ Rappelez-vous l'emplacement des tiroirs de carte SIM et de carte mémoire (Micro SD) afin que rien ne soit confondu lors du remontage.

⚠ Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.


Étape 3.

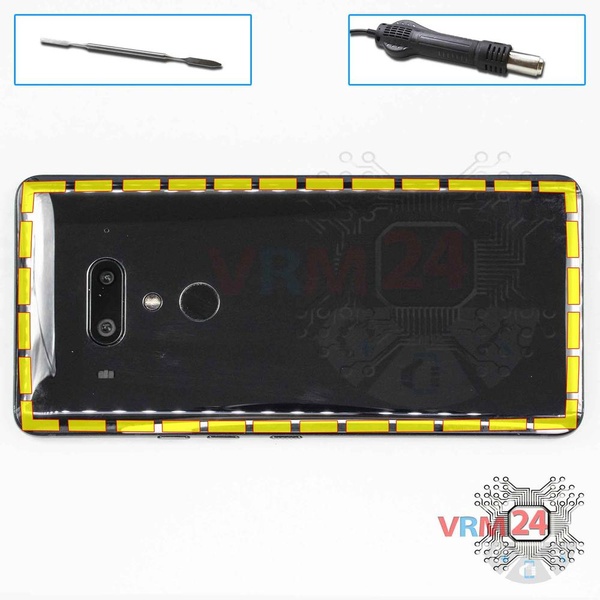

Ouvrez la coque arrière

Nous vous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit ĂŞtre chauffĂ©e pour ramollir l'adhĂ©sif en dessous. La tempĂ©rature de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des nappes FFC ou des boutons.

N'utilisez pas de levier ni de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

Ne laissez pas le liquide pénétrer à l'intérieur du smartphone. Le processus est visible intégralement dans notre vidéo ainsi qu'en détail, à la fin des instructions.

⚠ Faites attention au câble du capteur d'empreintes digitales collé à la coque arrière depuis l'intérieur.

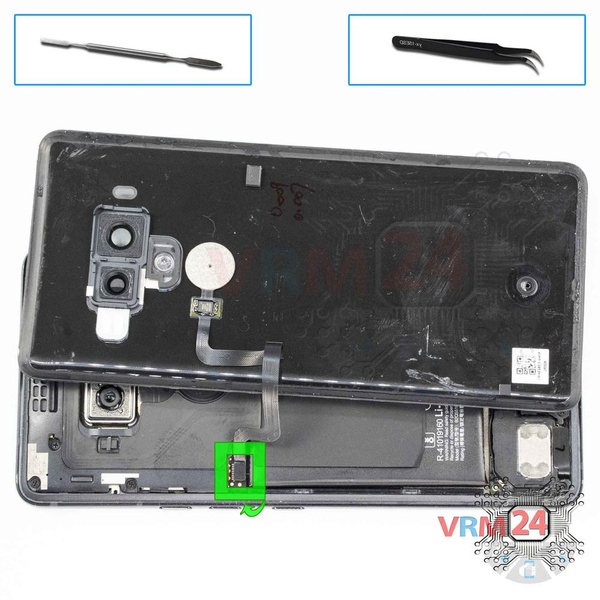

Étape 4.

Déconnectez le connecteur

Faites levier sur le connecteur du capteur d'empreintes digitales et retirez le capot.


Étape 5.

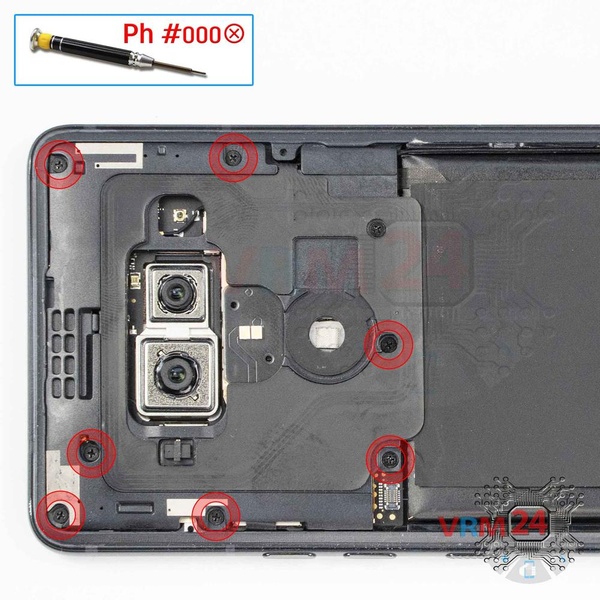

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les sept vis de la partie supérieure du téléphone.

ℹ️ Veillez à noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.


Étape 6.

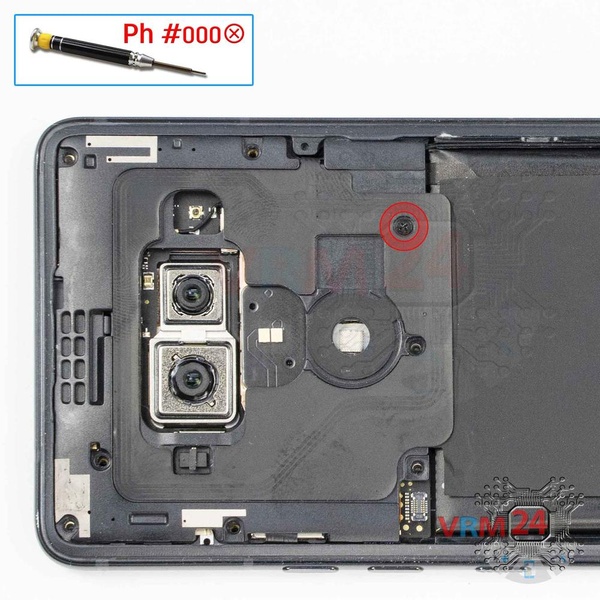

Dévissez une vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez une vis courte.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.


Étape 7.

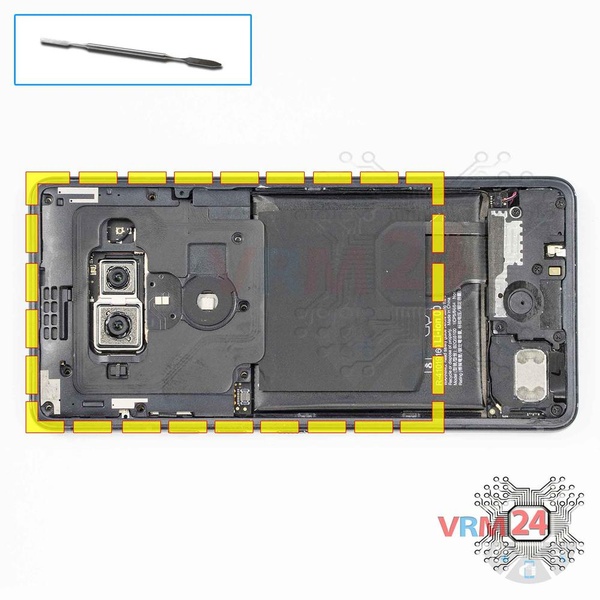

Ouvrez la coque arrière

Retirez le capot avec l'étiquette NFC et les antennes qui protègent la carte de circuit imprimé (PCB). Essayez de soulever les capots par les bords et de ne rien pousser entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur le PCB.

ℹ️ Sur le capot supérieur, vous pouvez voir le revêtement métallisé sur le plastique sous forme de pistes et de plages de contact. Ce sont les antennes Wi-Fi, Bluetooth et GPS.

⚠ Il est crucial lors du remontage de vérifier que les contacts à ressort sur la carte et les plages de contact sur le capot correspondent et se touchent. Sinon, il y aura une perte de signal ou le signal peut être assez faible.

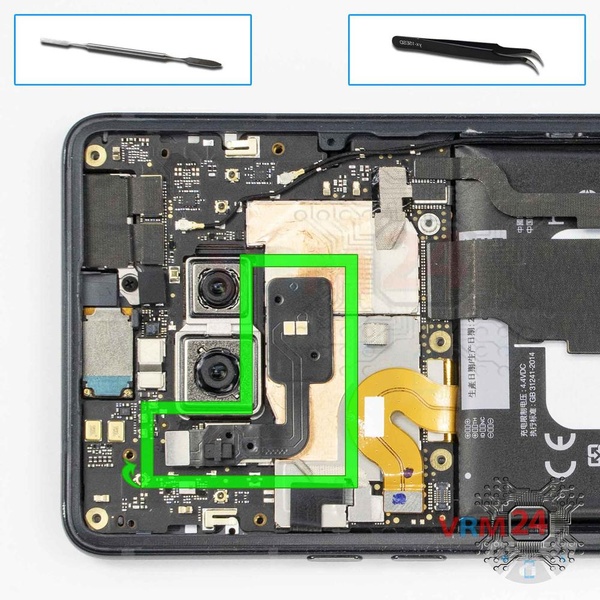

Étape 8.

Retirez la lampe torche LED

Soulevez le connecteur et retirez le câble avec la lampe torche.

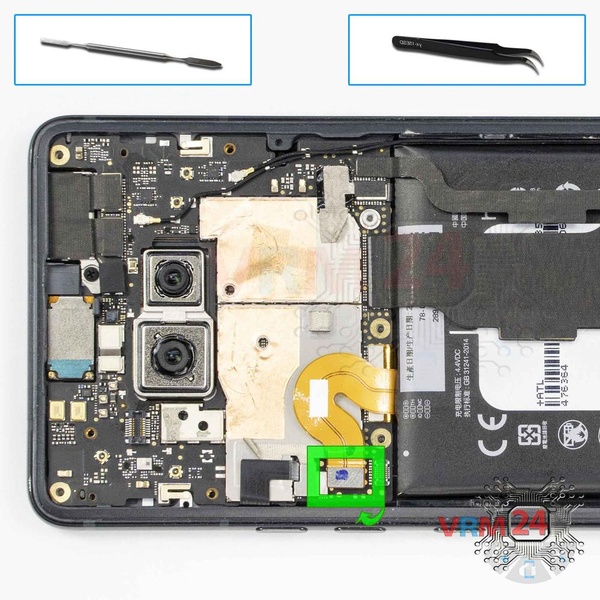

Étape 9.

Déconnectez le connecteur de la batterie

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle HTC U12 Plus 2Q55100 possède une batterie B2Q55100 d'une capacité de 3500 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable ou faites-le avec précaution.


Étape 10.

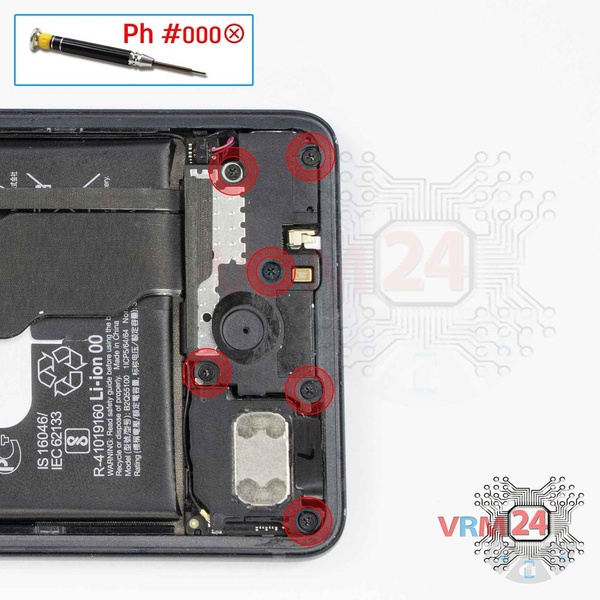

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les six vis.

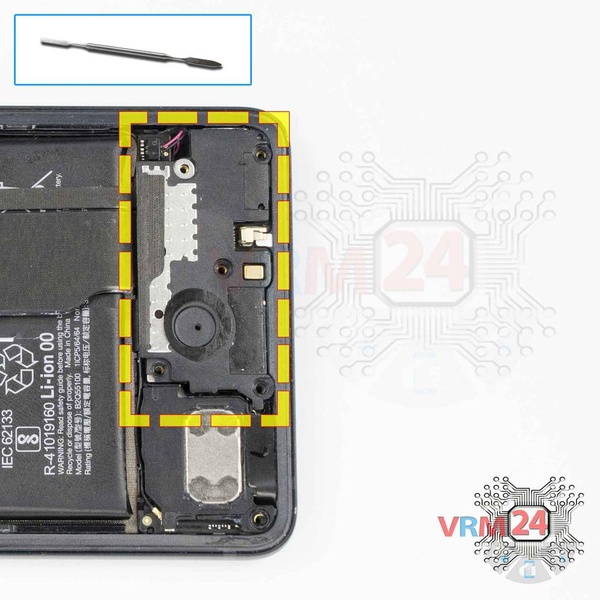

Étape 11.

Ouvrez la coque arrière

Retirez le cache avec les antennes qui protège la carte mère (PCB). Essayez de soulever les caches par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

ℹ️ Sur le cache, vous pouvez voir le revêtement métallisé sur le plastique sous forme de pistes et de plages de contact. Ce sont les antennes Wi-Fi, Bluetooth et GPS.

⚠ Il est crucial lors du remontage de vérifier que les contacts à ressort sur la carte et les plages de contact sur le cache correspondent et se touchent. Sinon, il peut y avoir une perte de signal ou un signal assez faible.


Étape 12.

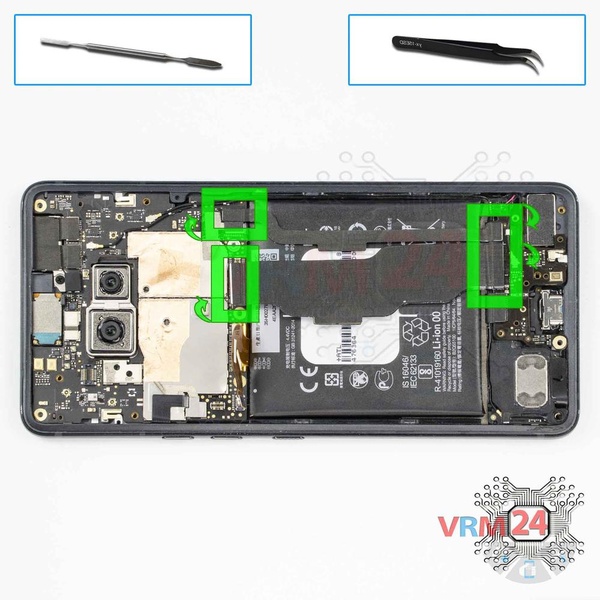

Retirez les nappes d'interconnexion

Délicatement, de préférence par le bord, débranchez les connecteurs et retirez les câbles inter-cartes reliant la carte mère à la carte fille (également appelée sous-carte).

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une flèche sur le câble FFC (câble plat flexible) indique sa position correcte.

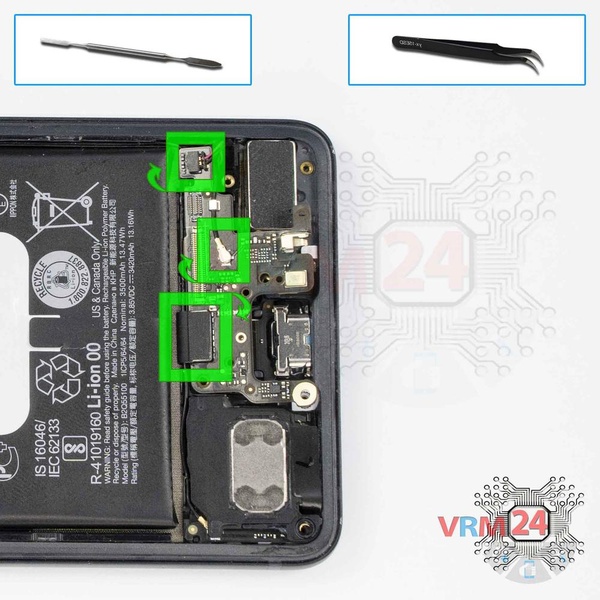

Étape 13.

Déconnectez les connecteurs

Débranchez le connecteur du câble coaxial, les connecteurs des fils du moteur de vibration et la nappe inter-cartes du sous-écran sur la carte fille.

⚠ Ne tirez pas sur le câble et ne le soulevez pas avec un outil pointu, les connecteurs sont assez fragiles et cassent facilement, ou le câble se détache de l'extrémité (cosse).


Étape 14.

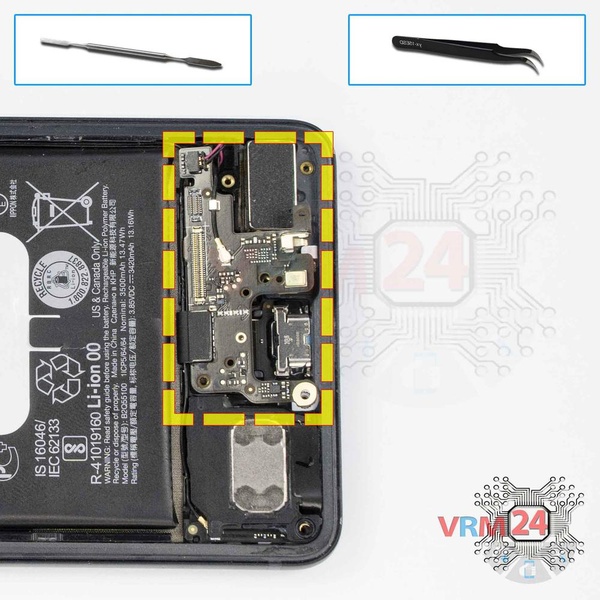

Retirez la carte fille

Retirez la sous-carte. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient un port de charge (Micro USB), un microphone, un moteur de vibration, des contacts à ressort pour le haut-parleur et un module d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la sous-carte. Les composants internes pourraient être endommagés.


Étape 15.

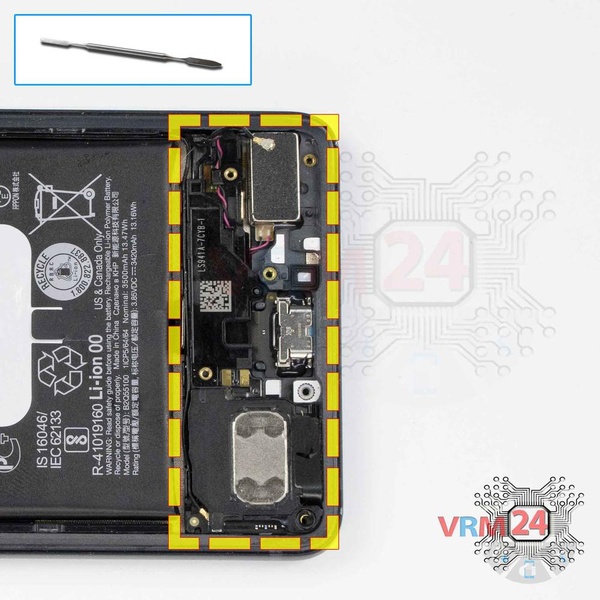

Retirez le haut-parleur

Retirez l'ensemble haut-parleur.


Étape 16.

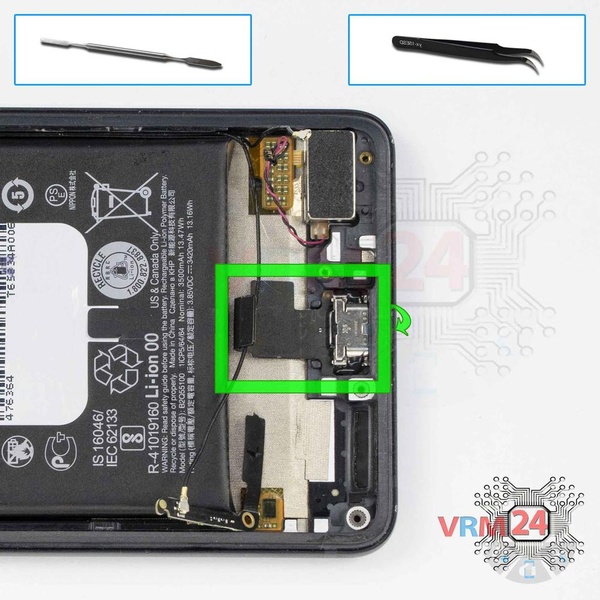

Retirez le port de charge

Retirez délicatement le câble avec le port de charge.

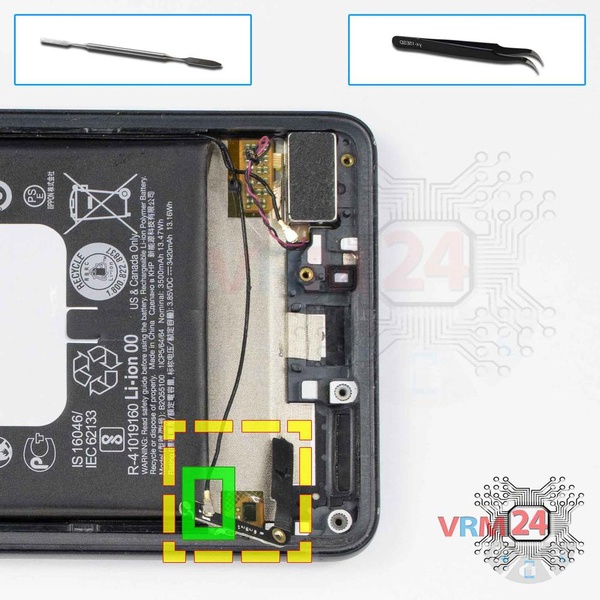

Étape 17.

Retirez la petite carte

Retirez la petite carte avec les antennes.


Étape 18.

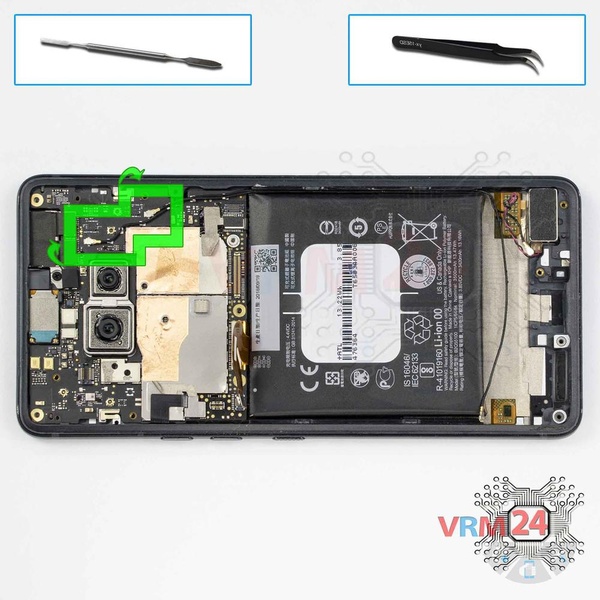

Retirez le câble coaxial

Soulevez les connecteurs et retirez les câbles coaxiaux.

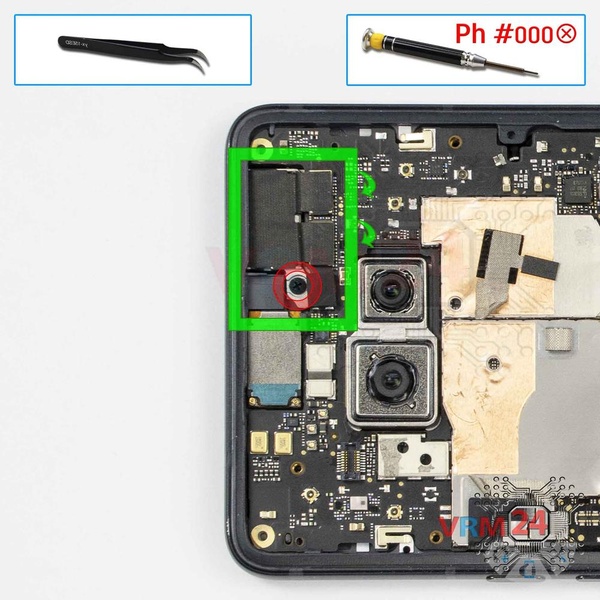

Étape 19.

Retirez les caméras

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis, soulevez les connecteurs et retirez l'ensemble des deux caméras frontales (selfie).


Étape 20.

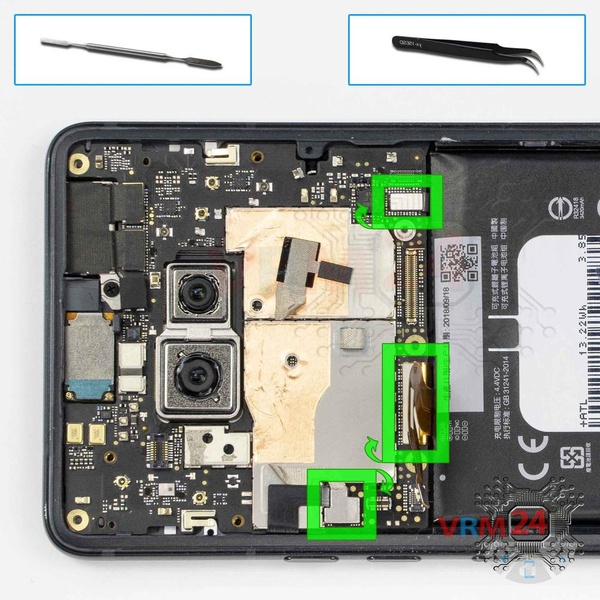

Déconnectez les connecteurs

Soulevez les connecteurs de la nappe des boutons power/volume, de la nappe du module d'affichage, de la nappe inter-cartes.

⚠ Faites attention en retirant les nappes des connecteurs, les nappes sont assez fines et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.


Étape 21.

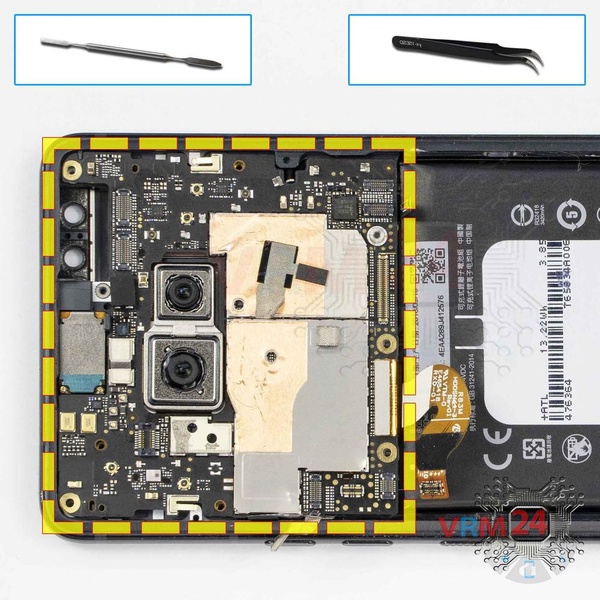

Retirez la carte mère

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.


Étape 22.

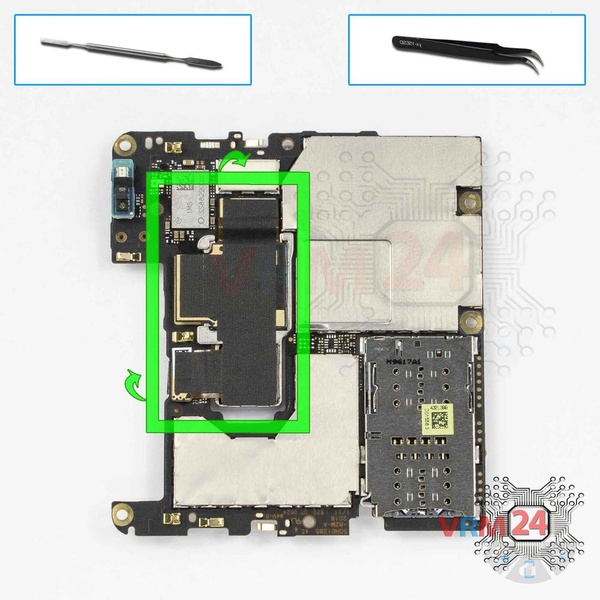

Retirez les caméras

Soulevez les connecteurs et retirez l'ensemble des deux caméras arrière.


Evgenii Kuzmin

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté moyen et prend environ 17 minutes. Ce guide convient à tous les modèles HTC U12 Plus — HTC U12 Plus 2Q55100 commercialisés dans différents pays.
Instructions de démontage détaillées du HTC U12 Plus en vidéo, réalisées par notre centre de réparation et service mobile :

Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
