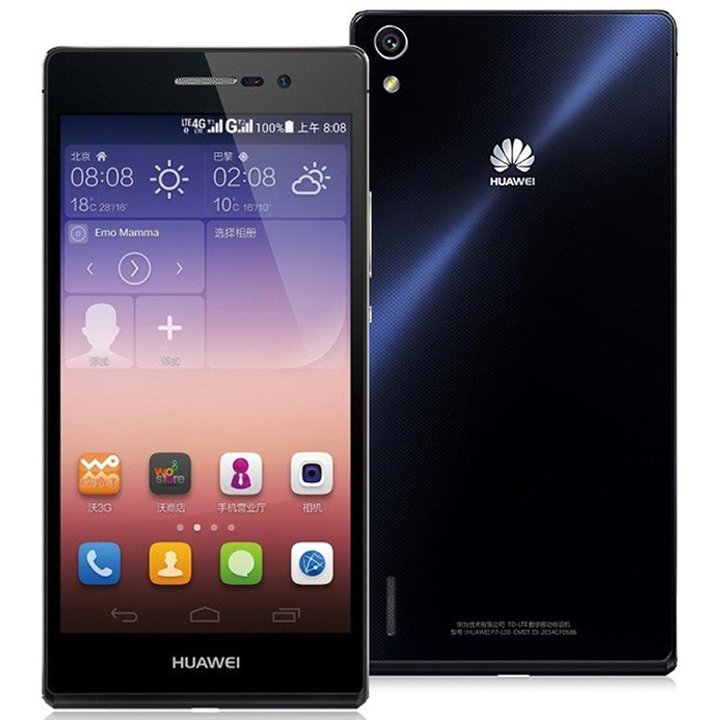

Démontage/Réparation de l'appareil mobile Huawei Ascend P7 (Huawei Ascend P7 (P7-L10)) avec la description de chaque étape et l'ensemble d'outils requis.

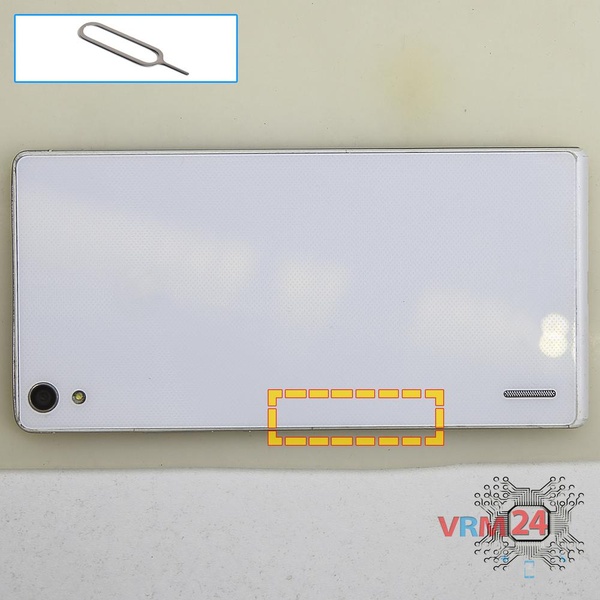

À l'aide de l'outil clé, ouvrez les tiroirs de carte SIM et de carte MMC et retirez-les.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

Ouvrez la coque arrière.

⚠ Avertissement !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer avec précaution afin de ne pas endommager la surface de l'appareil.

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 le boulon et retirez le support qui maintient le connecteur.

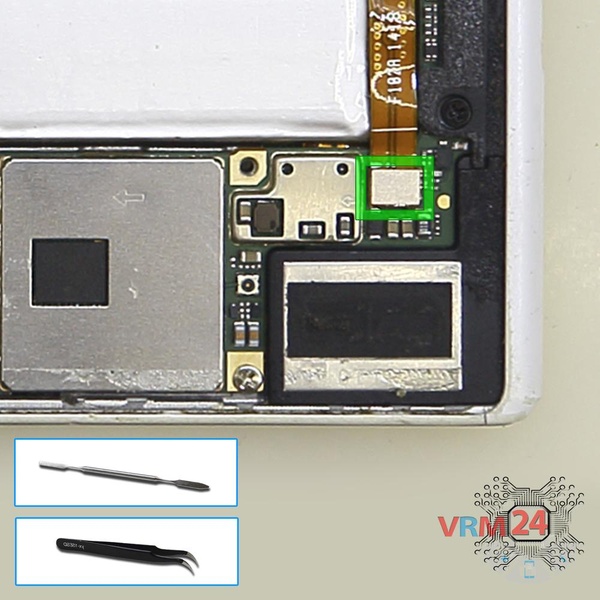

Débranchez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

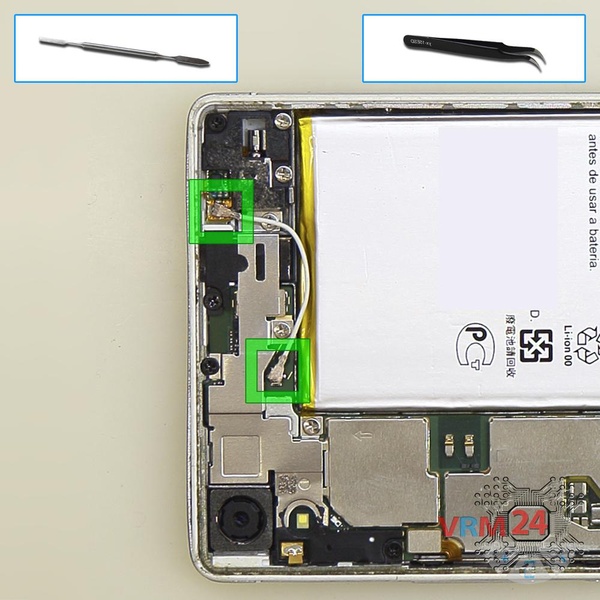

Débranchez les connecteurs et retirez le câble coaxial.

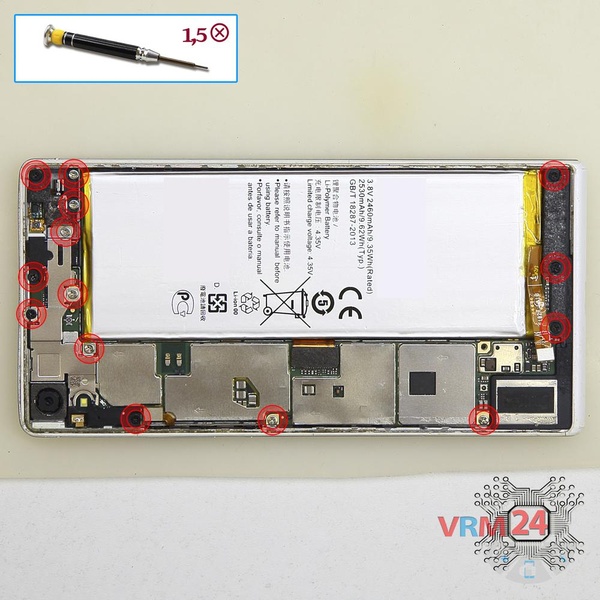

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 14 vis dans le châssis du téléphone.

Faites levier et retirez le capot inférieur.

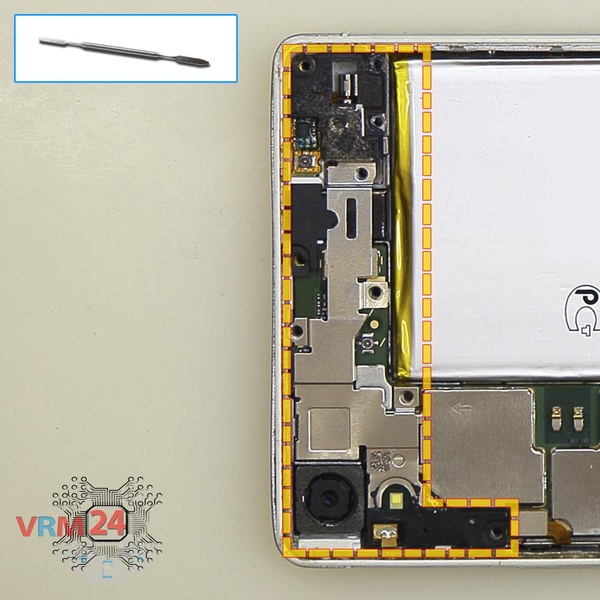

Faites levier et retirez le support supérieur.

Déconnectez le connecteur sur la carte mère et retirez la nappe avec la prise jack/casque & moteur de vibration.

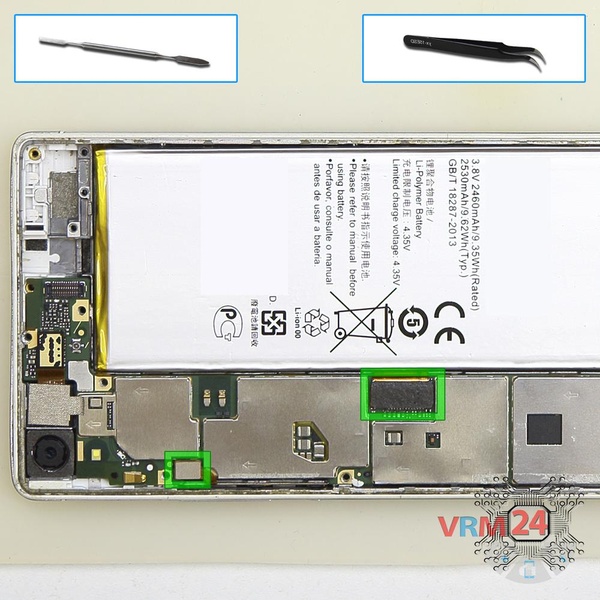

Débranchez les connecteurs sur la carte mère.

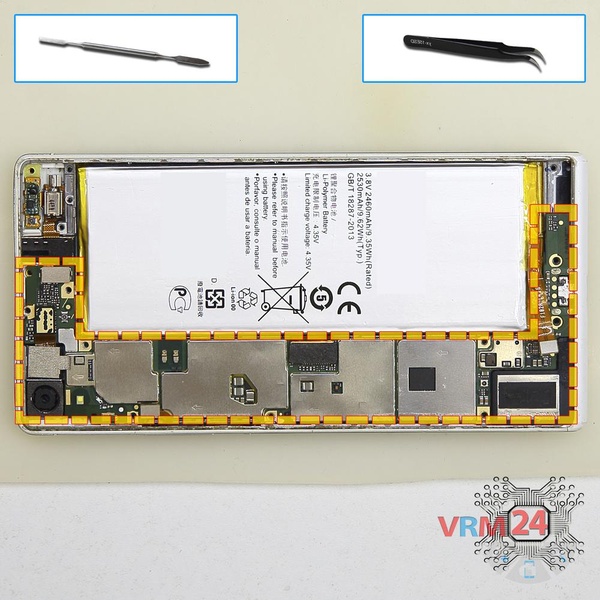

Retirez la carte mère.

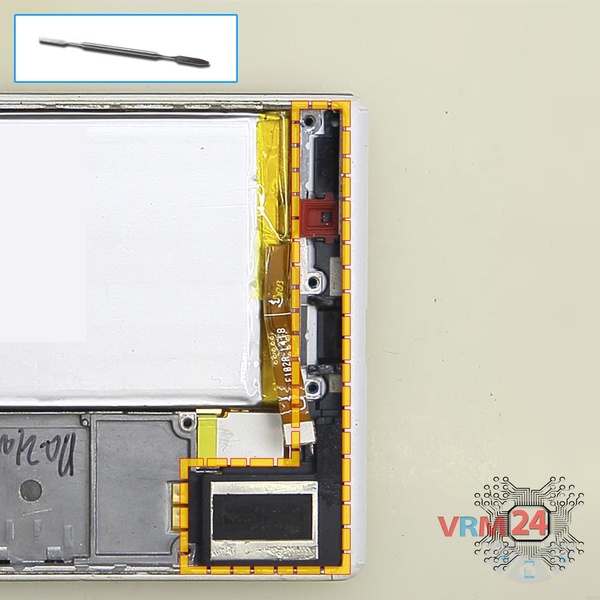

Faites levier et retirez l'ensemble buzzer (haut-parleur).

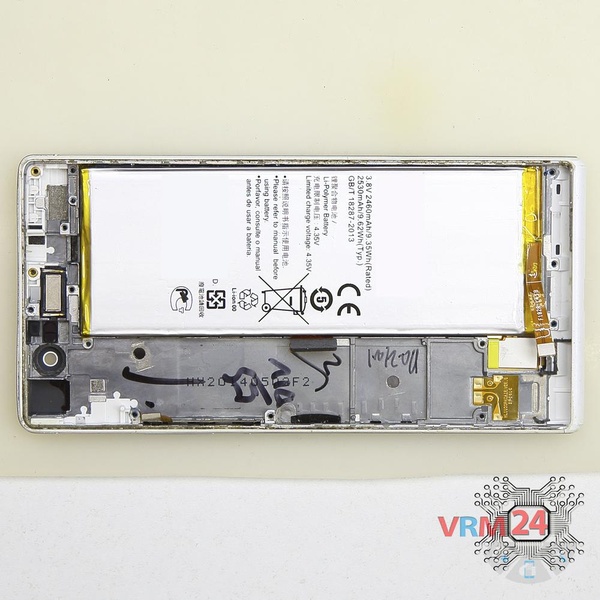

Pièces dans le châssis du module d'affichage.
