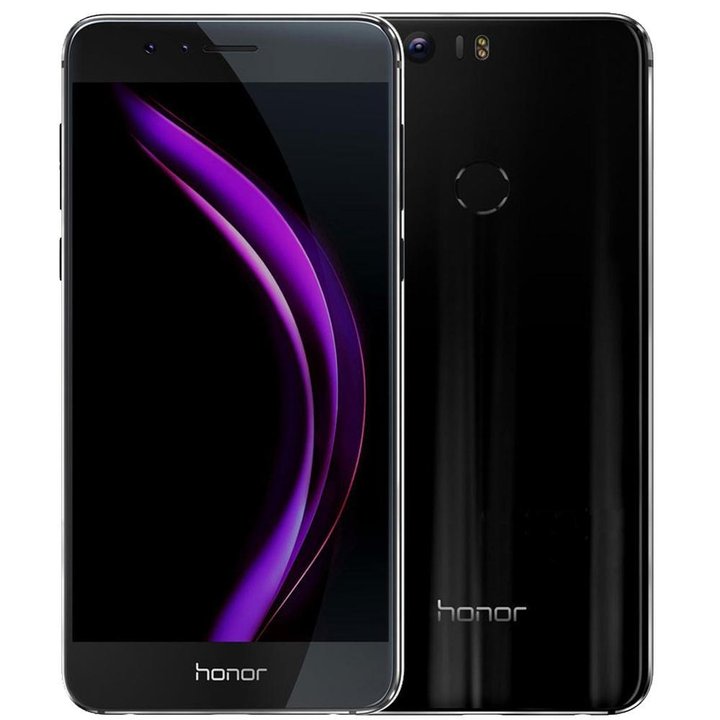

Démontage/Réparation de l'appareil mobile Huawei Honor 8 (Huawei Honor 8 FRD-L09) avec la description de chaque étape et l'ensemble d'outils requis.

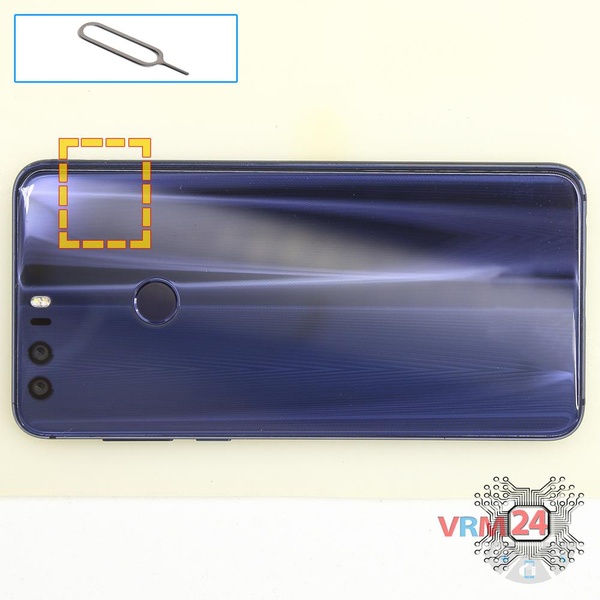

À l'aide de l'outil clé, ouvrez le tiroir de carte SIM et de carte MMC et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

Ouvrez la coque arrière.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

Le capteur d'empreintes digitales (situé dans la coque arrière) se connecte à la carte mère via le câble.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 boulon et retirez le support qui maintient les connecteurs de la batterie et du capteur d'empreintes digitales.

Soulevez le connecteur du capteur d'empreintes digitales.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 16 boulons dans le cadre du téléphone.

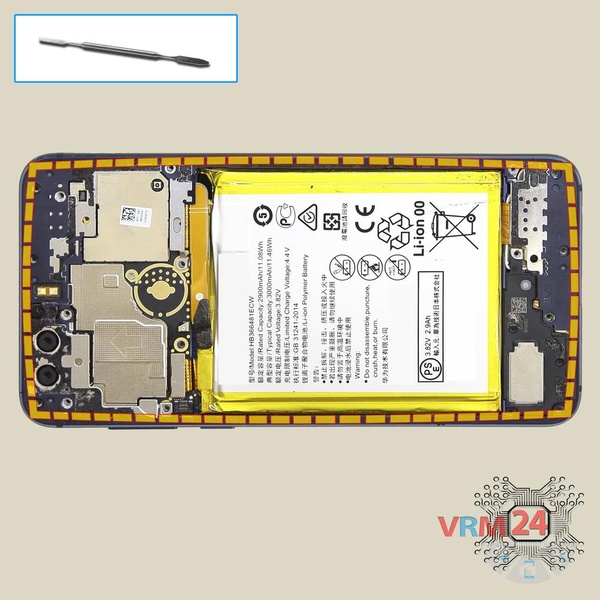

Faites levier et retirez le cadre intermédiaire.

Débranchez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

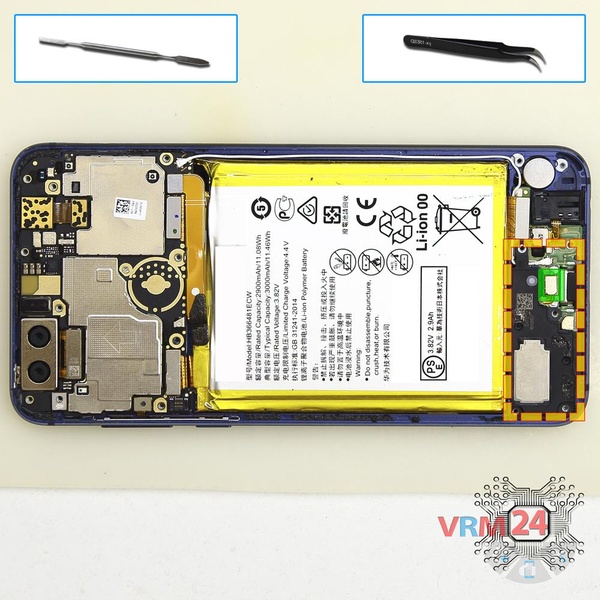

Déconnectez le connecteur sur la carte mère inférieure & faites levier et retirez l'écouteur (haut-parleur).

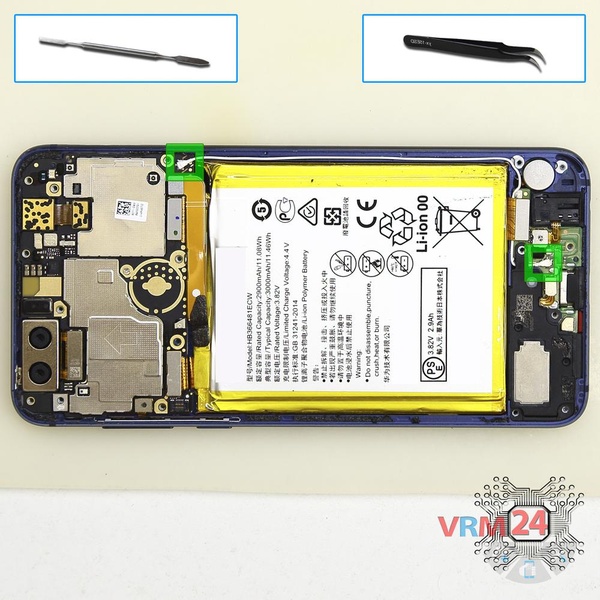

Déconnectez les connecteurs et retirez le câble coaxial.

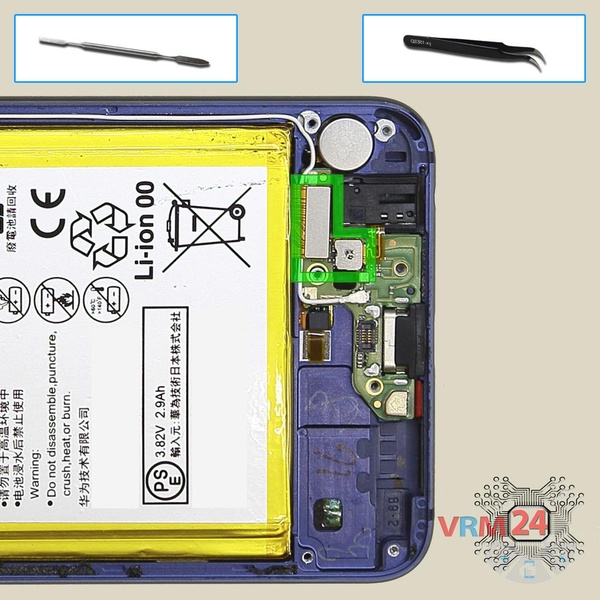

Déconnectez les connecteurs de la carte mère inférieure.

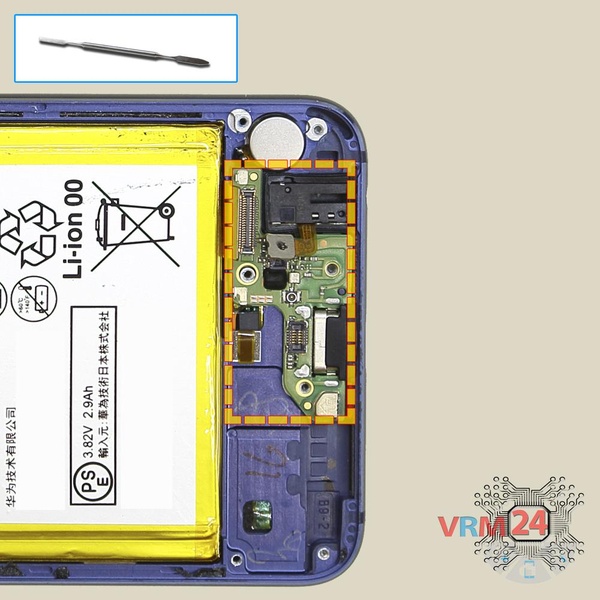

Retirez la carte mère inférieure.

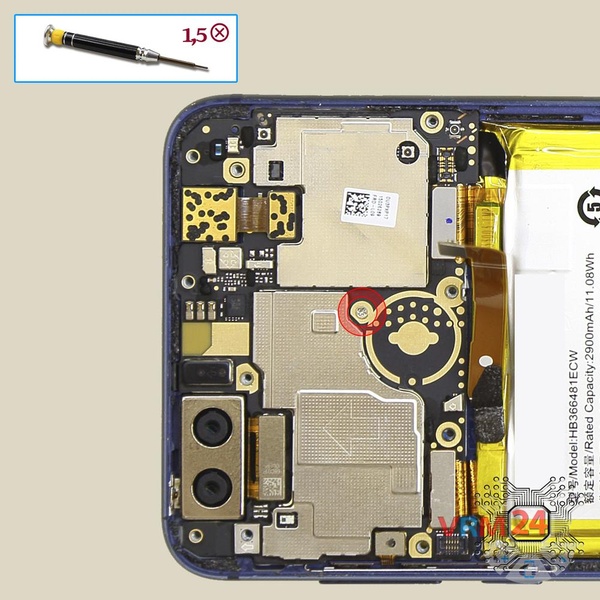

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 vis dans la carte mère.

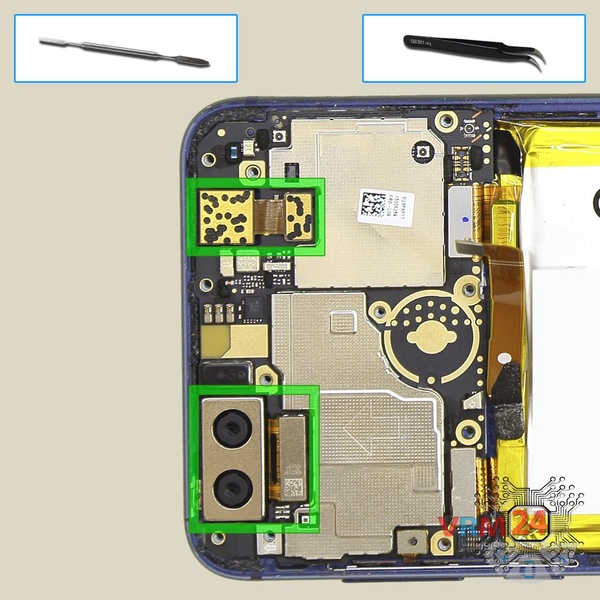

Débranchez les connecteurs sur la carte mère et retirez les caméras principale et frontale (selfie).

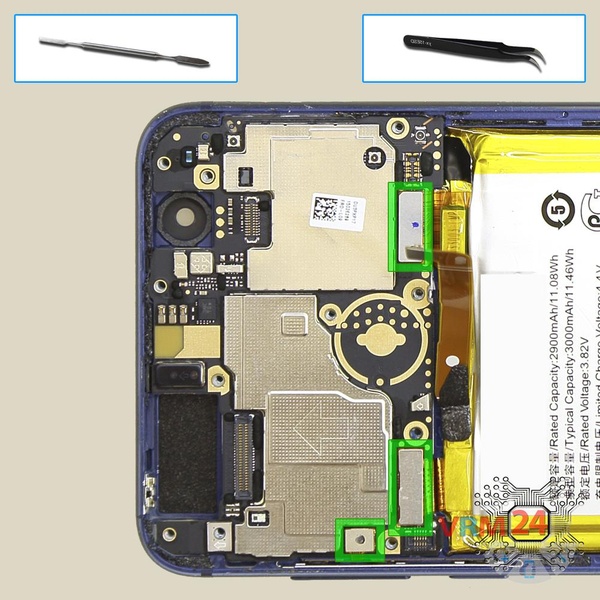

Débranchez les connecteurs sur la carte mère.

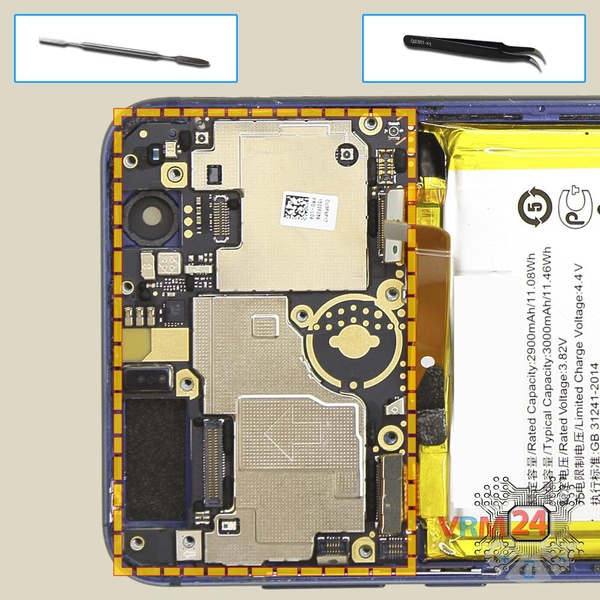

Retirez la carte mère.

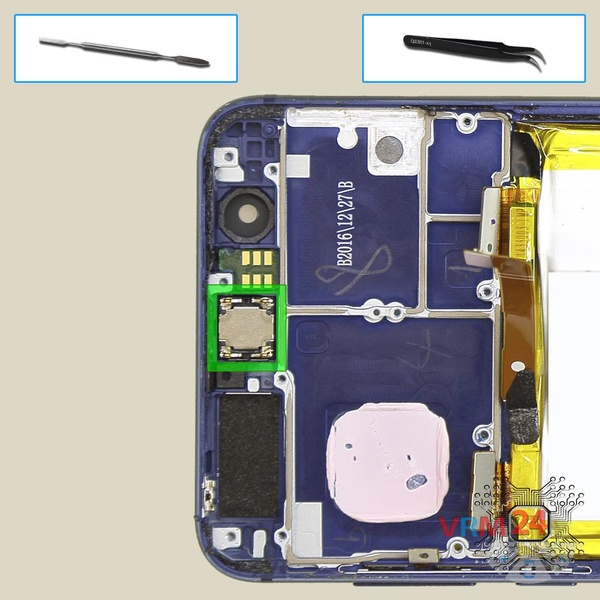

Faites levier et retirez l'écouteur (haut-parleur).

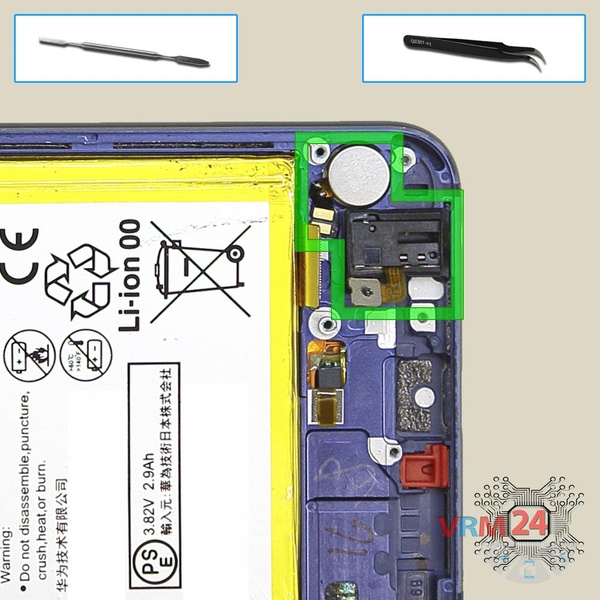

Faites levier & retirez le moteur de vibration du casque & jack/prise.

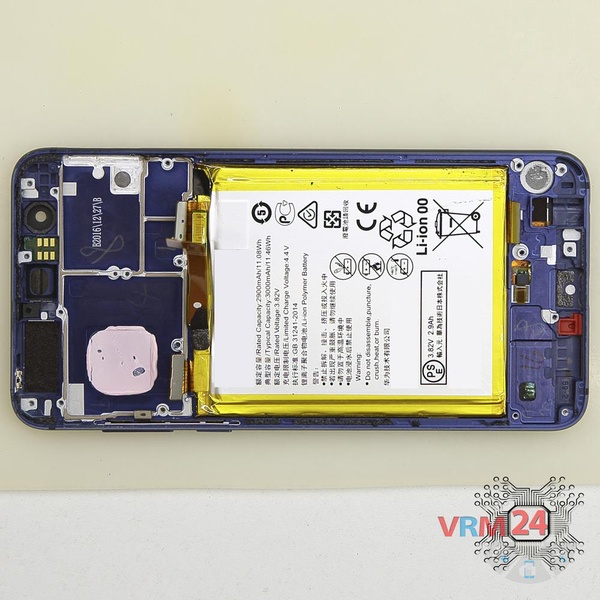

Pièces dans le châssis du module d'affichage.
