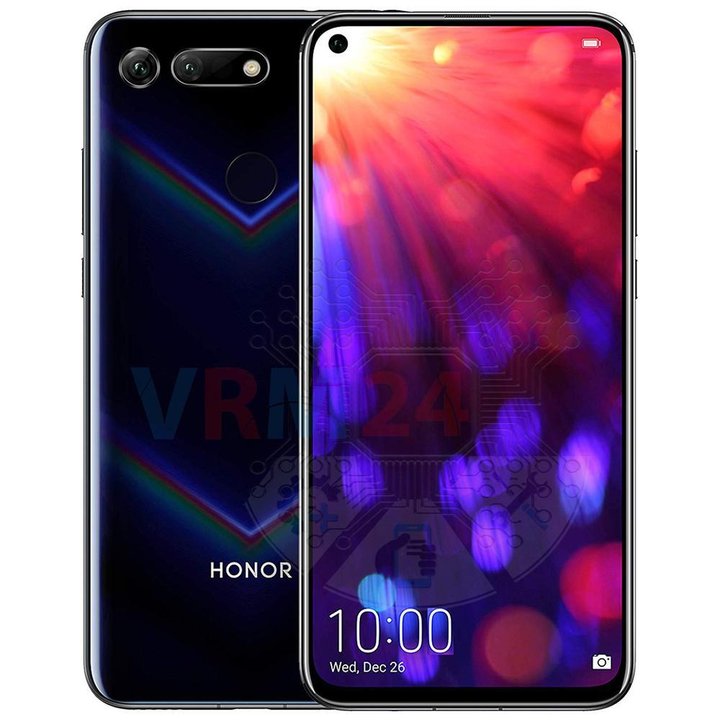

Démontage/Réparation de l'appareil mobile Huawei Honor View 20 (Huawei Honor View 20 PCT-L29) avec la description de chaque étape et l'ensemble d'outils requis.

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Utilisez l'outil Clé (aussi appelé Aiguille) ou un Trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de carte SIM et mémoire (Micro SD).

⚠ Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

Nous vous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

⚠ Faites attention au câble du capteur d'empreintes digitales qui relie le capteur d'empreintes digitales situé à l'intérieur de la coque arrière au PCB.

Déconnectez le connecteur du capteur d'empreintes digitales et retirez la coque arrière.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 10 vis.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou sa pièce. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs colorés.

Ouvrez soigneusement le couvercle avec une couche protectrice et déplacez-le sur le côté pour accéder au connecteur du câble du capteur d'empreintes digitales.

Soulevez le connecteur du câble du capteur d'empreintes digitales et retirez le couvercle avec les antennes.

Déconnectez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Huawei Honor View 20 PCT-L29 a une batterie HB436486ECW d'une capacité de 4000 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable ou faites-le avec précaution.

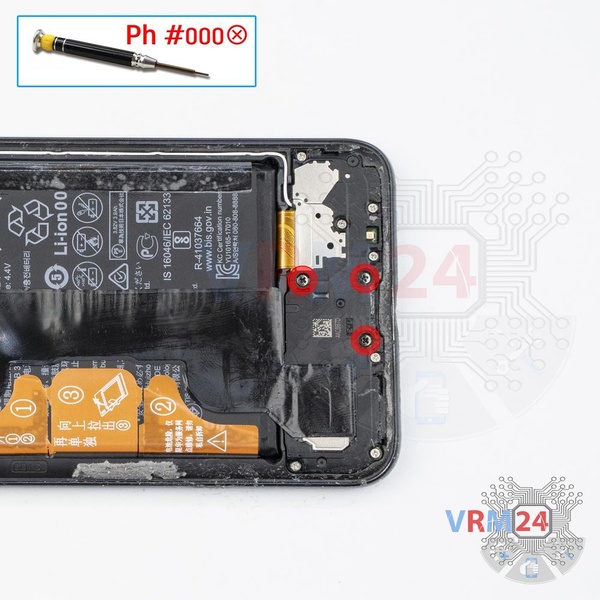

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez trois vis.

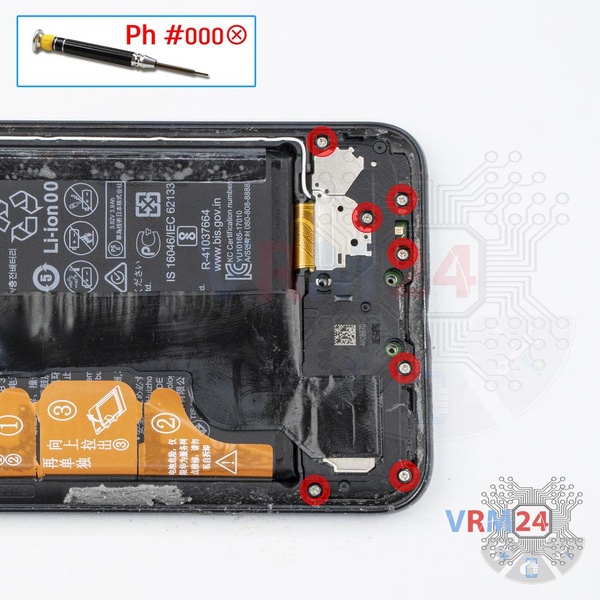

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les sept petites vis.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs colorés.

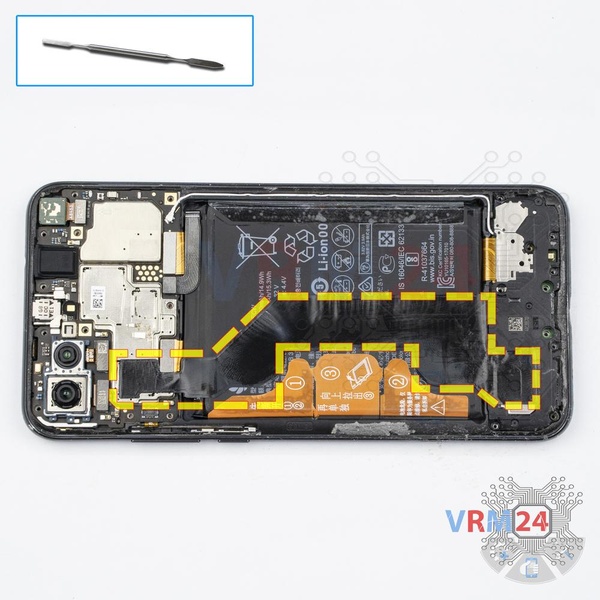

Retirez soigneusement le film protecteur.

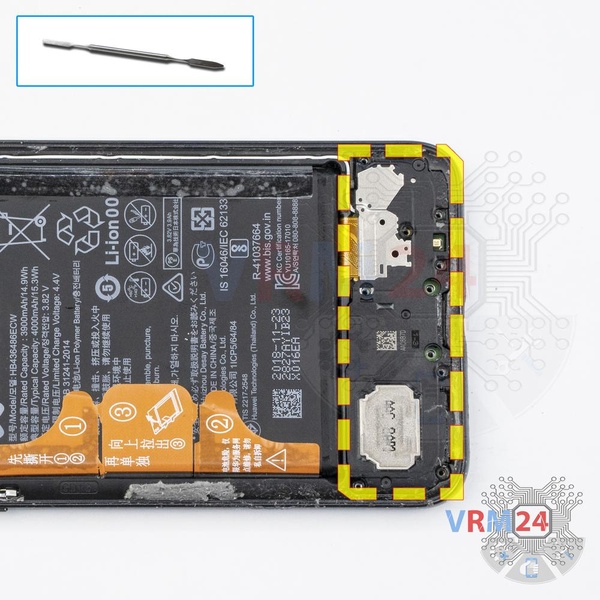

Retirez l'ensemble avec un haut-parleur, un moteur de vibration, des contacts d'antenne.

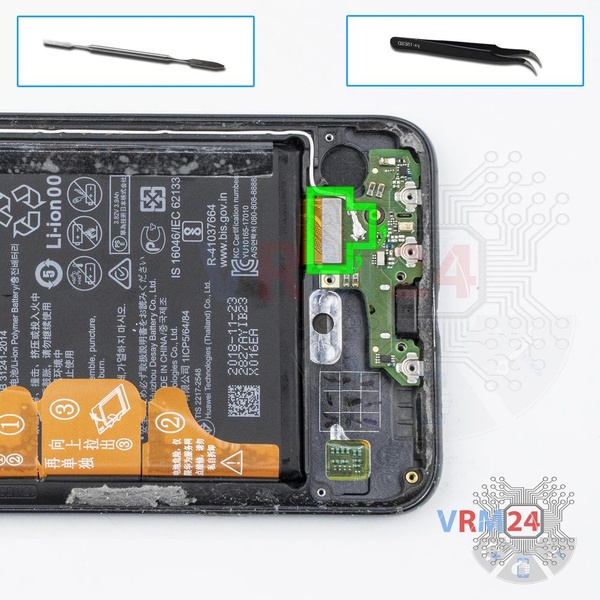

Déconnectez le connecteur du câble coaxial, les câbles vers la carte mère, sur la carte fille.

⚠ Ne tirez pas sur le câble et ne le faites pas levier avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble se détache de l'extrémité (cosse).

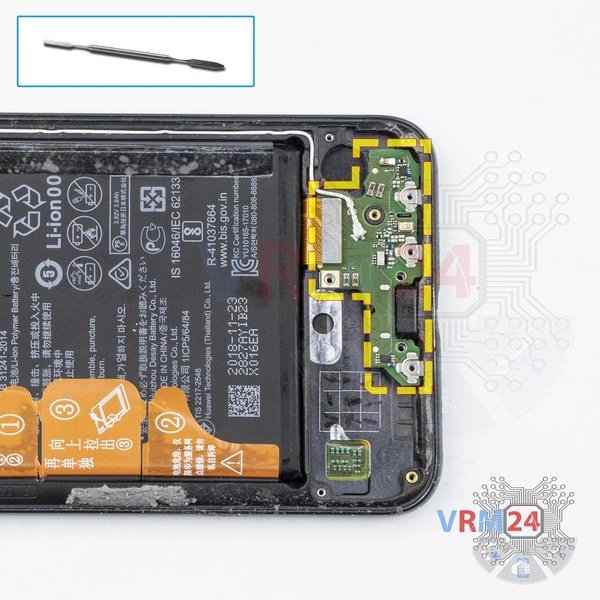

Retirez la carte fille. Elle est collée au cadre avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient un port de charge (Micro USB), un microphone, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

Retirez soigneusement la batterie.

⚠ La batterie est collée de l'intérieur, donc soyez prudent.

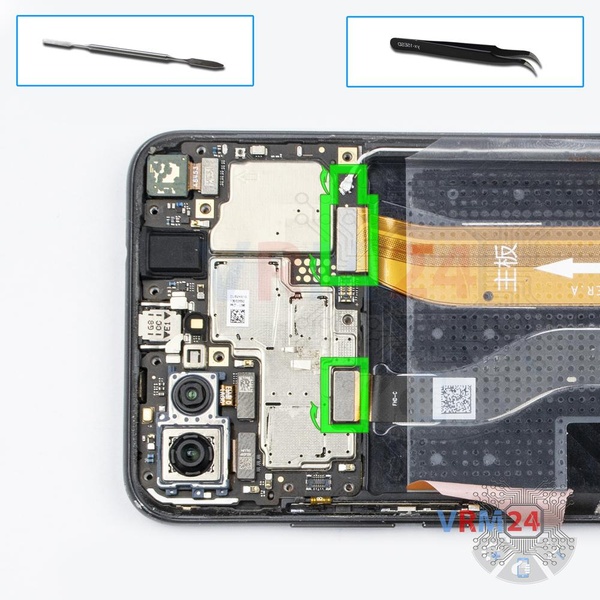

Soulevez les connecteurs du câble du module d'affichage, du câble inter-cartes et du câble coaxial.

⚠ Faites attention en retirant les câbles des connecteurs, les câbles sont assez fins, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

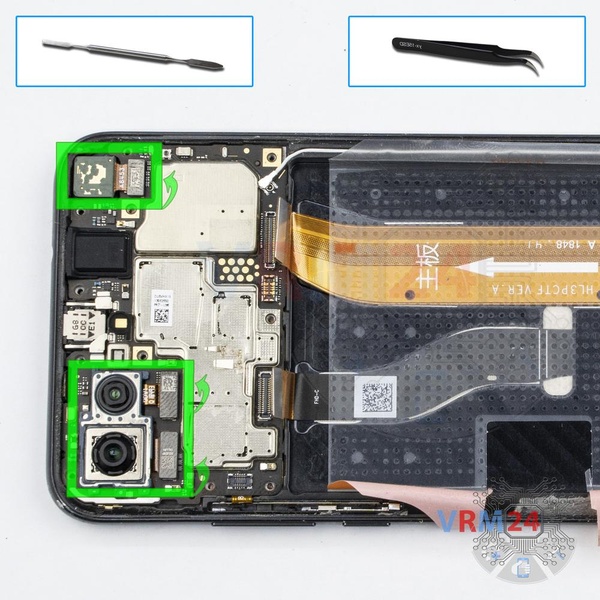

Soulevez les connecteurs et retirez deux caméras arrière et une caméra avant (selfie).

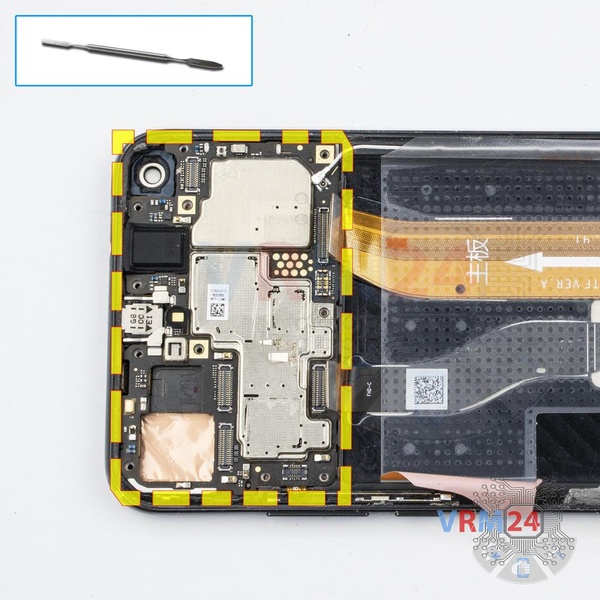

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

ℹ️ Dans le cadre d'affichage sont restés : le haut-parleur d'écoute, les câbles et le moteur de vibration.
