Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

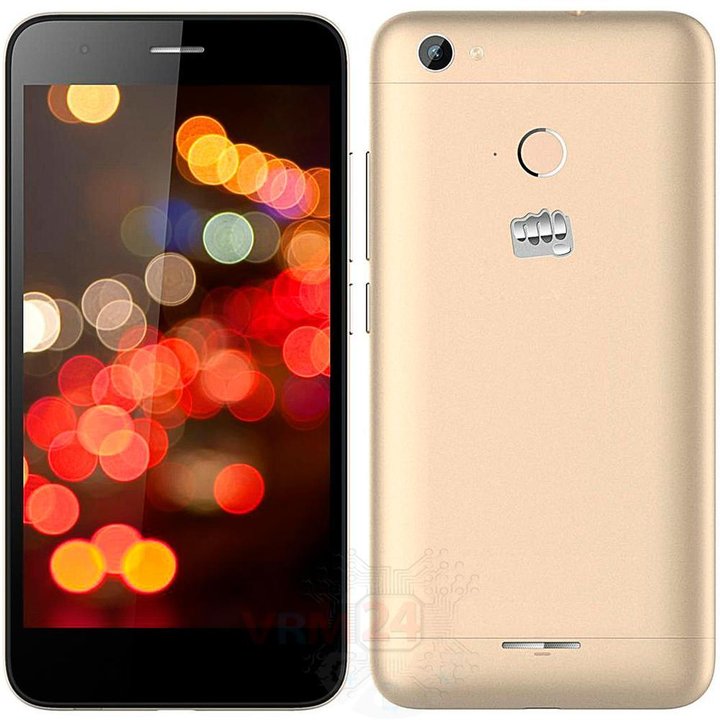

Démontage/Réparation de l'appareil mobile Micromax Canvas Juice 4 Q465 (Micromax Canvas Juice 4) avec la description de chaque étape et l'ensemble d'outils requis.
4390
Vues
0
J'aime
—
Partager
4
Questions

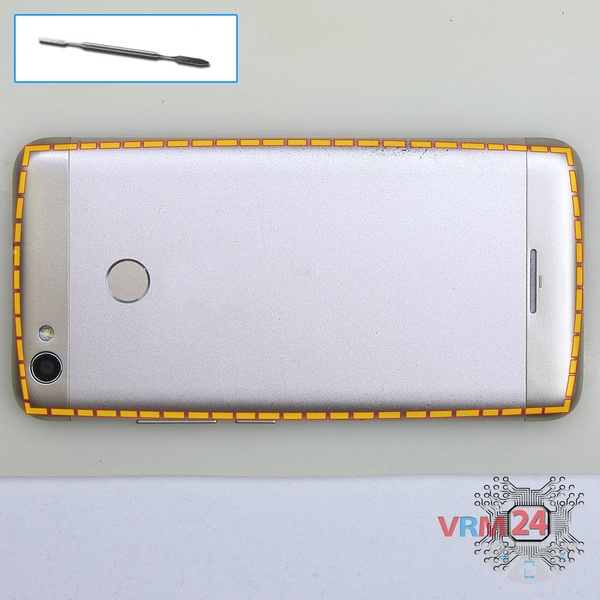

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 2.
Retirez le film protecteur
Décollez la couche protectrice.
Étape 3.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 10 vis dans le châssis du téléphone.
Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.
Étape 5.
Retirez le haut-parleur
Faites levier et retirez le buzzer (haut-parleur).

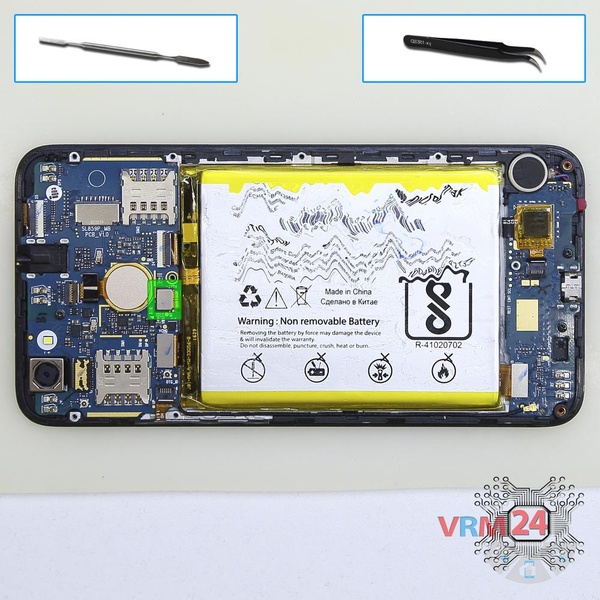

Étape 6.
Retirez la batterie
Débranchez le connecteur sur la carte mère et retirez la batterie.
Étape 7.
Retirez le moteur de vibration
Déconnectez les connecteurs de la carte inférieure et soulevez le moteur de vibration.
Étape 8.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 les vis dans la carte mère inférieure.
Étape 9.
Retirez la carte mère
Retirez la carte mère.

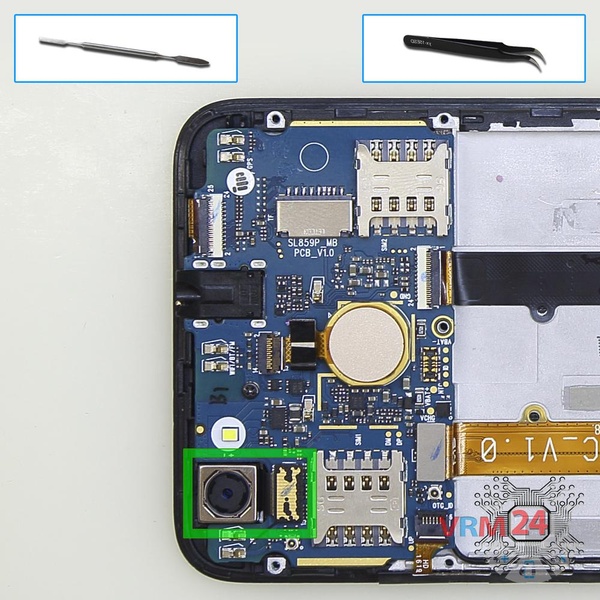

Étape 10.
Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.

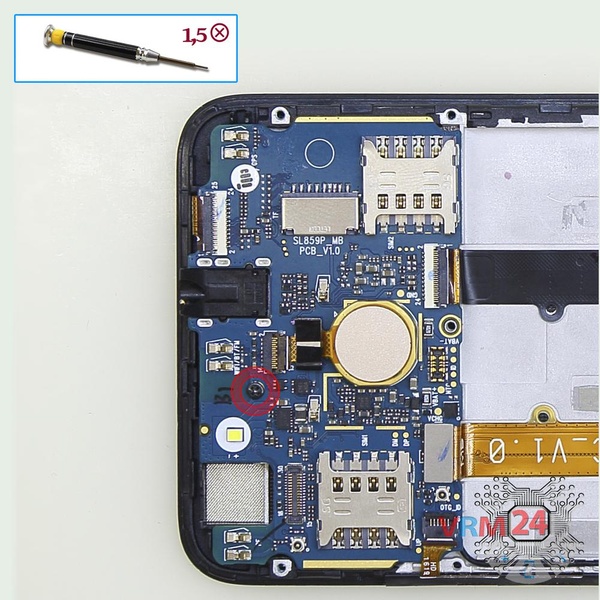

Étape 11.
Dévissez une vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 vis dans la carte mère.

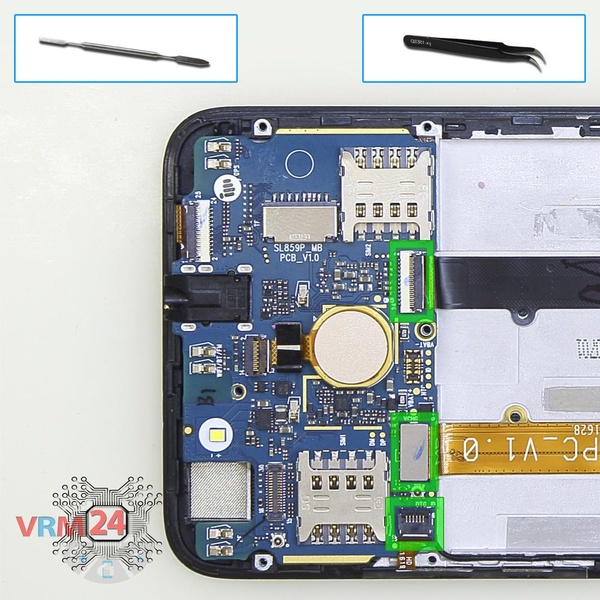

Étape 12.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.

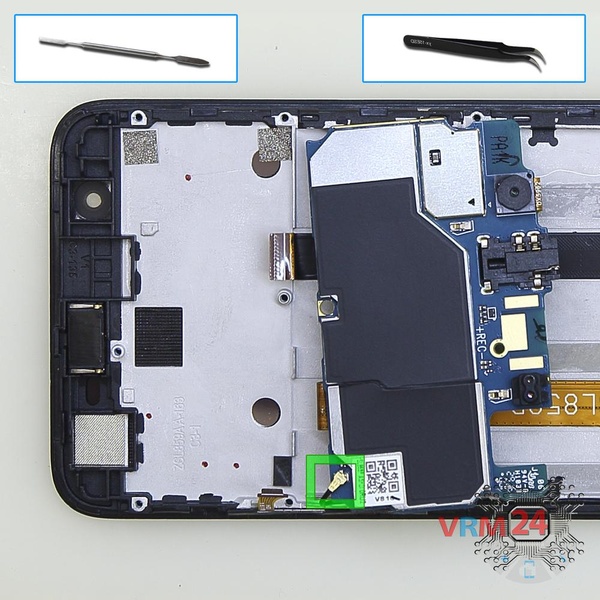

Étape 13.
Retirez la carte mère
Retournez la carte mère, débranchez le connecteur du câble coaxial de l'intérieur et retirez la carte.

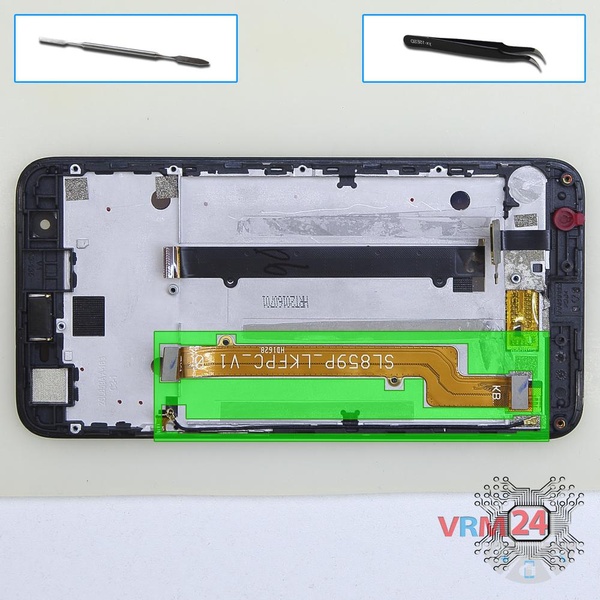

Étape 14.
Retirez les nappes d'interconnexion
Retirez les câbles inter-cartes et coaxial.

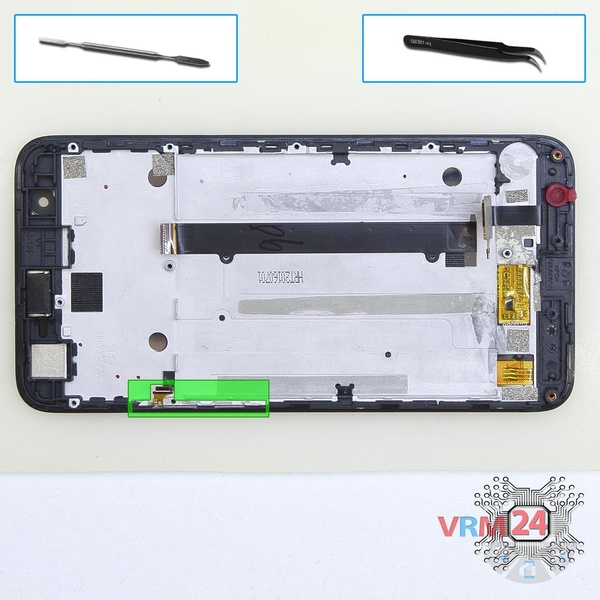

Étape 15.
Retirez le câble
Soulevez & et retirez le câble flexible des boutons power & volume.

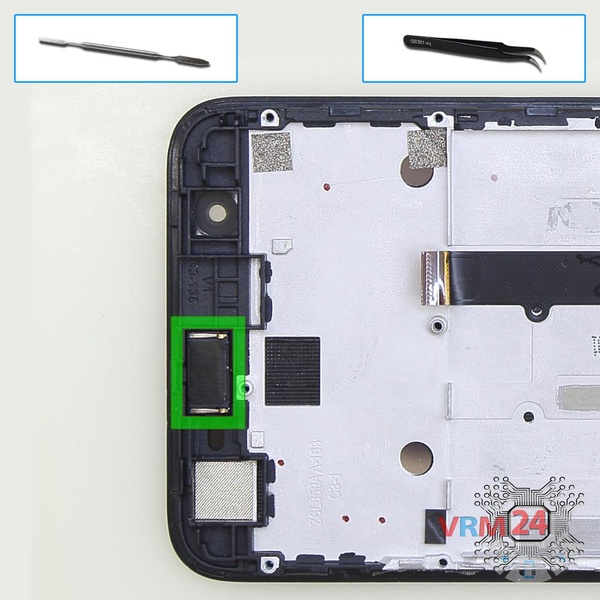

Étape 16.
Retirez le haut-parleur d'écoute
Faites levier et retirez l'écouteur (haut-parleur).

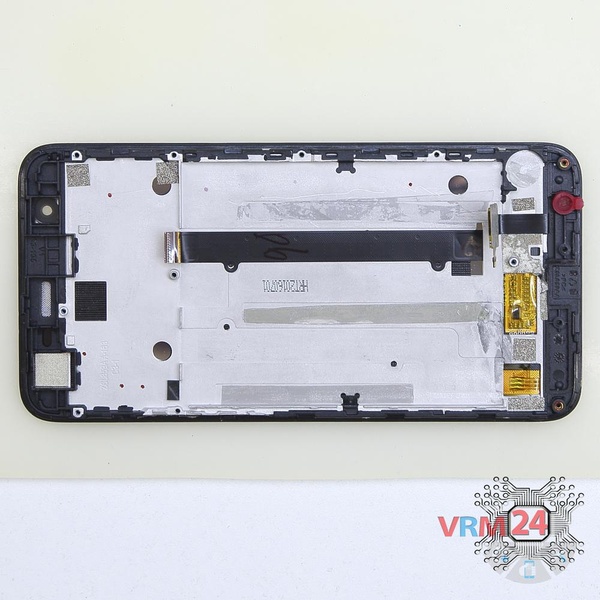

Étape 17.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
