Outils recommandés
Tournevis Torx T5
Tournevis Torx T6
Outil d'ouverture / Spudger
Pincettes

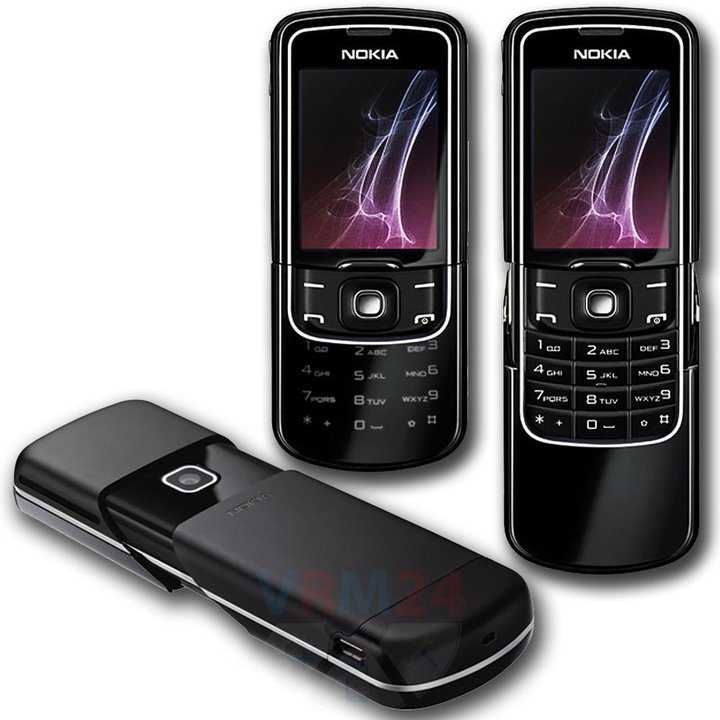

Démontage/Réparation de l'appareil mobile Nokia 8600 LUNA RM-164 (Nokia 8600 Luna) avec la description de chaque étape et l'ensemble d'outils requis.
9392
Vues
0
J'aime
—
Partager
4
Questions

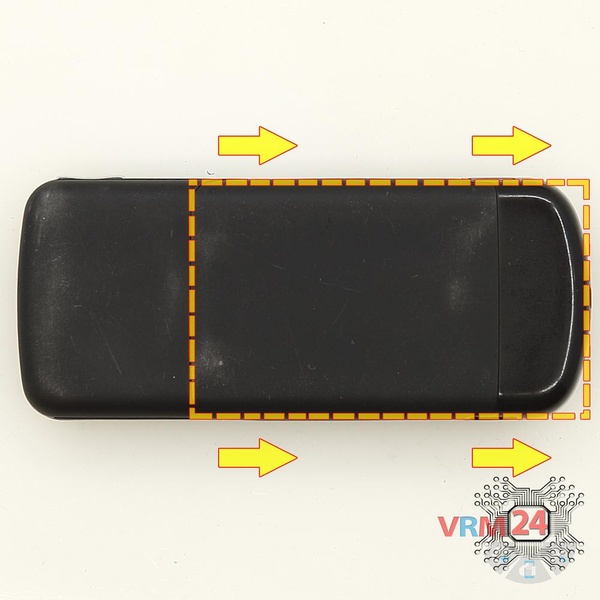

Étape 1.

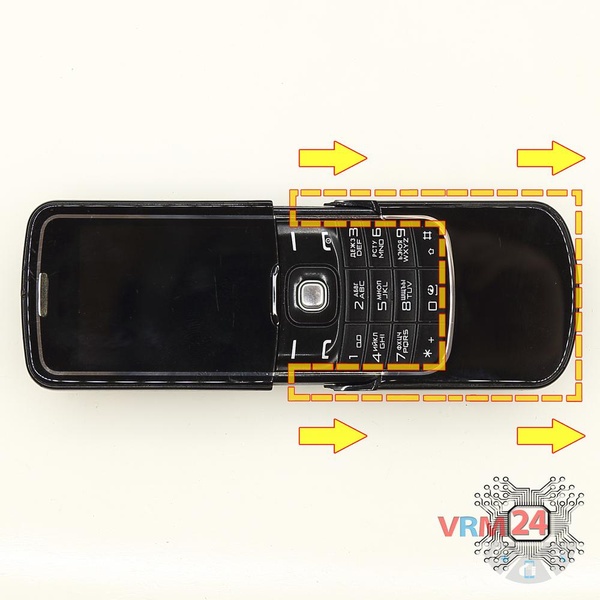

Faites glisser le téléphone pour l'ouvrir
Faites glisser le téléphone vers le bas.

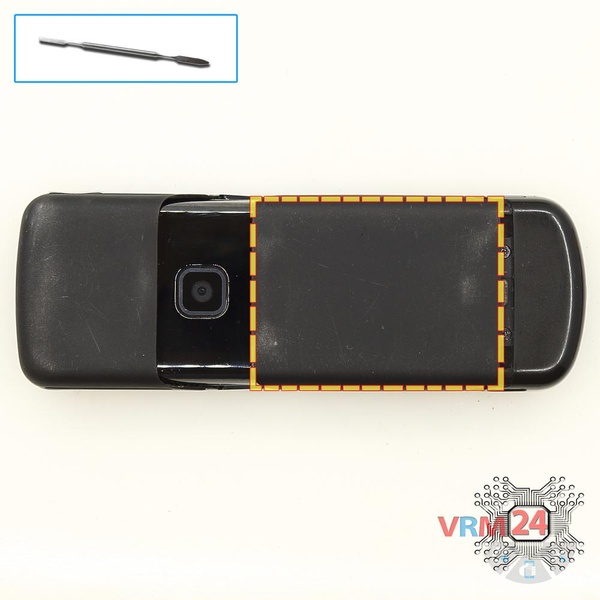

Étape 2.
Retirez la batterie
Ouvrez la coque arrière et soulevez et retirez la batterie.

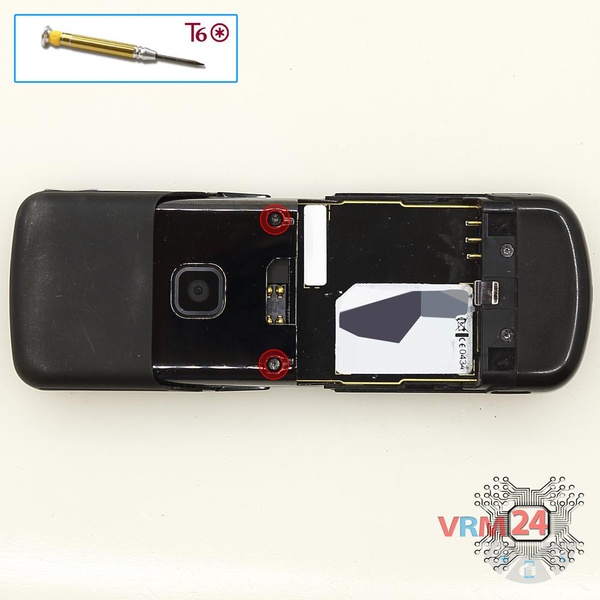

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (hex T6), dévissez 2 les boulons.

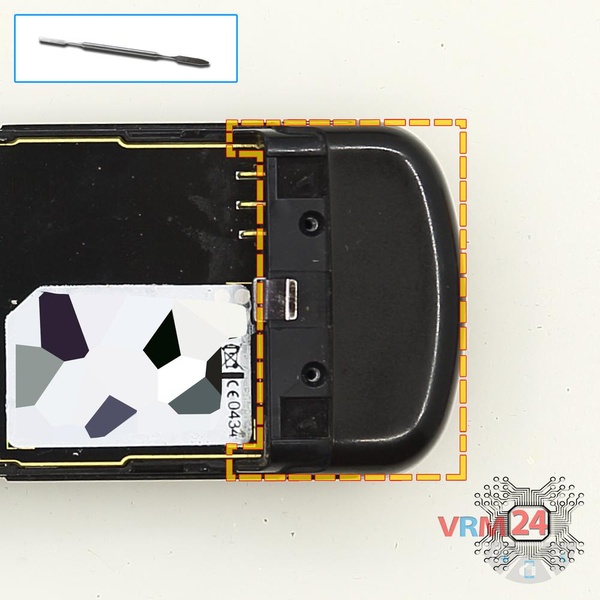

Étape 4.

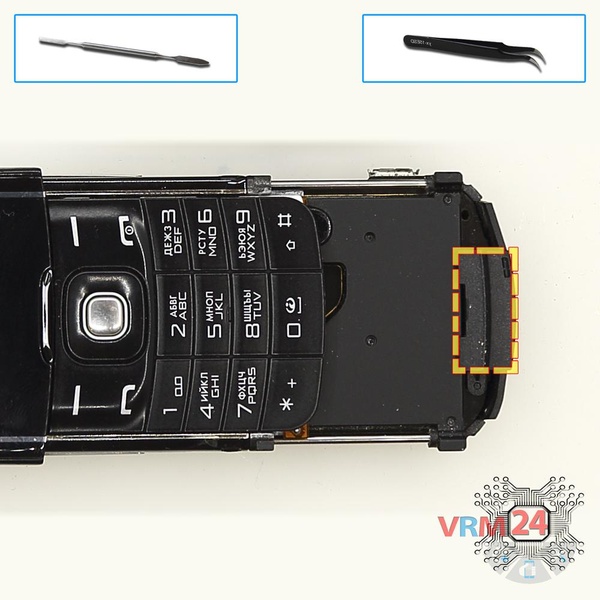

Ouvrez la coque arrière
Ouvrez le capot inférieur.

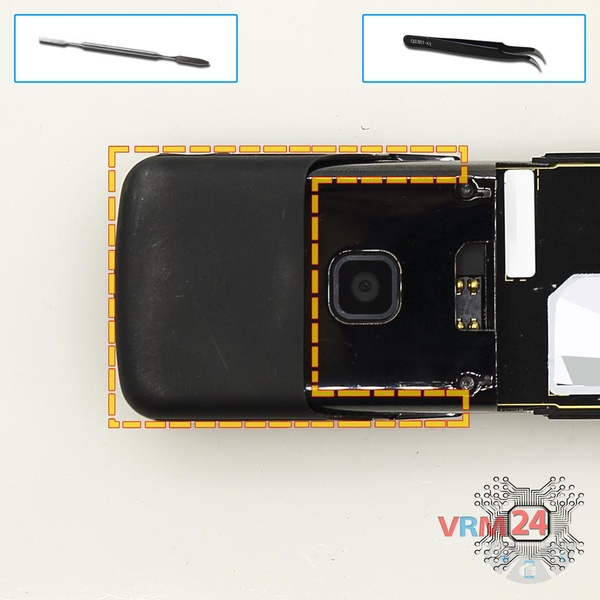

Étape 5.
Ouvrez la coque arrière
Retirez la coque avant.
Étape 6.
Ouvrez la coque arrière
Retirez le capot sur la face avant.

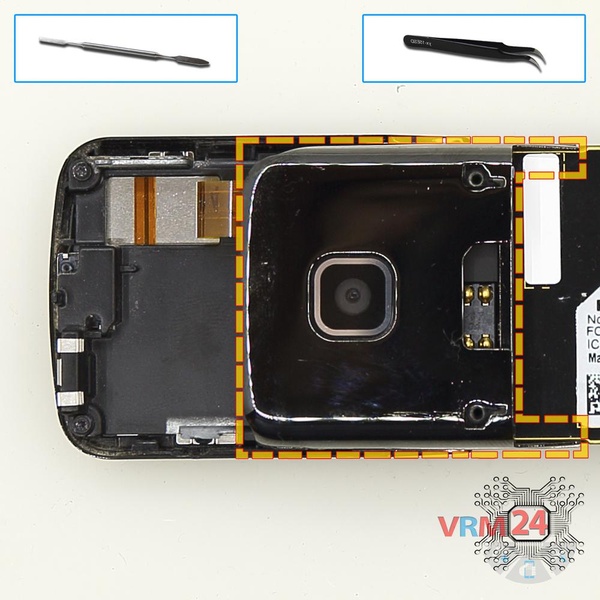

Étape 7.
Ouvrez la coque arrière
Retirez le capot en plastique.

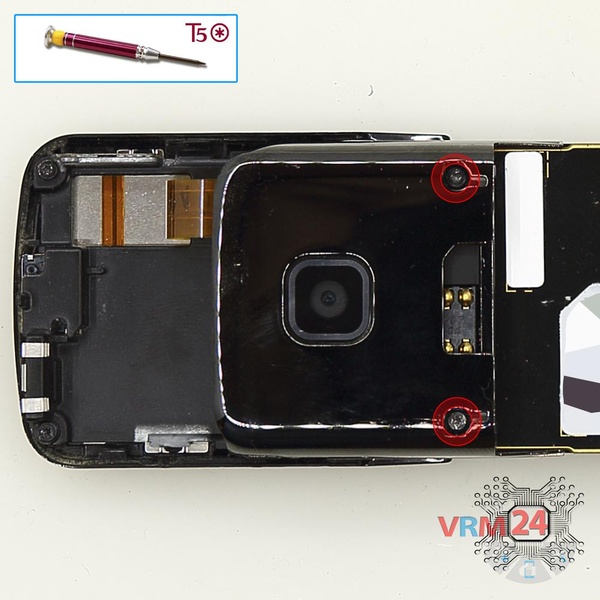

Étape 8.

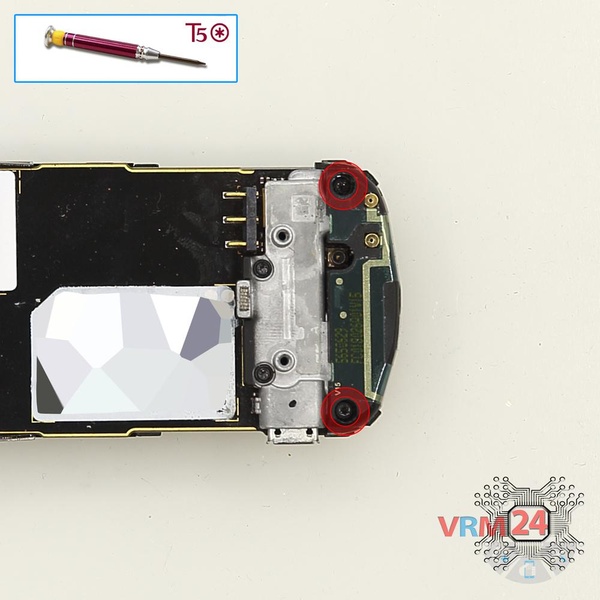

Dévissez les vis
À l'aide d'un tournevis (hex T5), dévissez 2 boulons.
Étape 9.

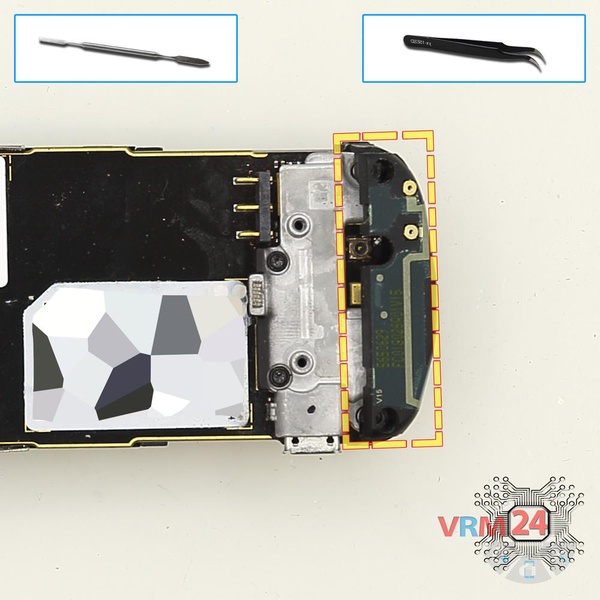

Ouvrez la coque arrière
Retirez le capot avec les antennes.

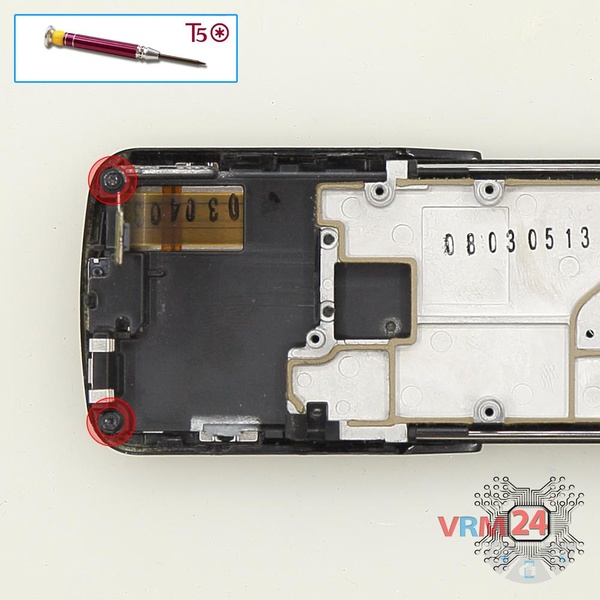

Étape 10.

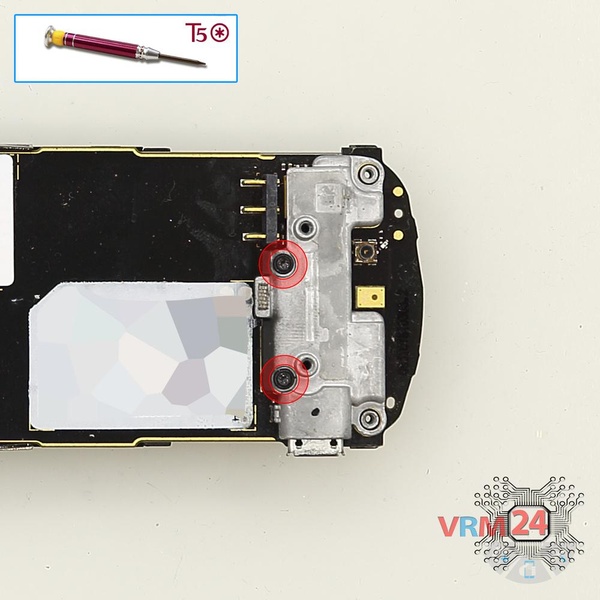

Dévissez les vis
À l'aide d'un tournevis (hex T5), dévissez 2 les boulons longs .

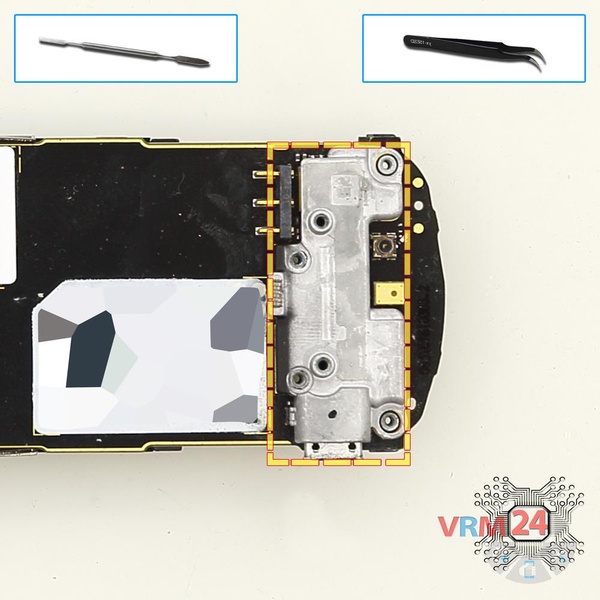

Étape 11.
Ouvrez la coque arrière
Retirez le capot protégeant les puces.
Étape 12.
Dévissez les vis
À l'aide d'un tournevis (hex T5), dévissez 2 les boulons fixant le capot.
Étape 13.
Ouvrez la coque arrière
Retirez le couvercle.

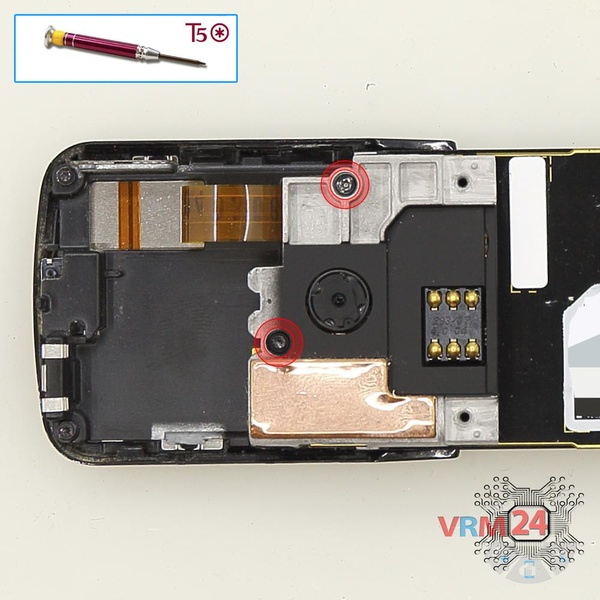

Étape 14.
Dévissez les vis
À l'aide d'un tournevis (hex T5), dévissez 2 boulons.
Étape 15.

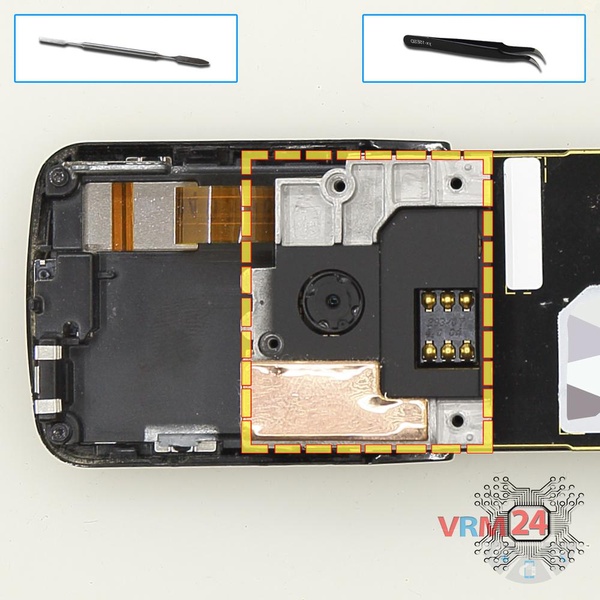

Retirez le cadre
Retirez le châssis avec le haut-parleur et le moteur de vibration.

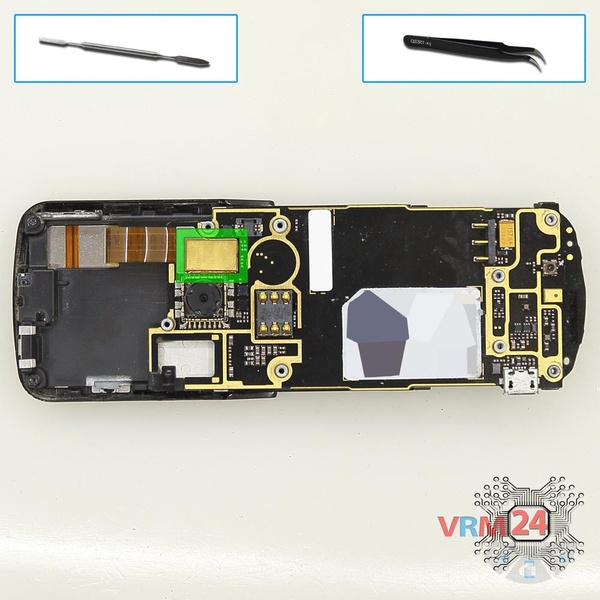

Étape 16.
Déconnectez le connecteur
Soulevez le connecteur de l'écran.
Étape 17.

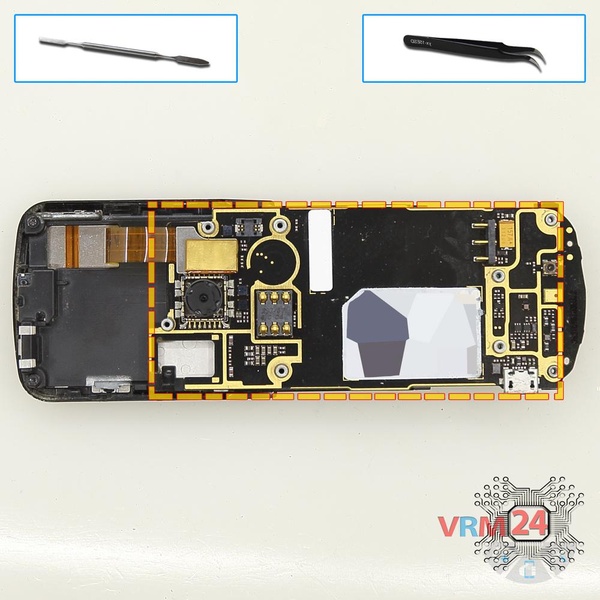

Retirez la carte mère
Retirez la carte mère.
Étape 18.
Dévissez les vis
À l'aide d'un tournevis (hex T5), dévissez 2 boulons.

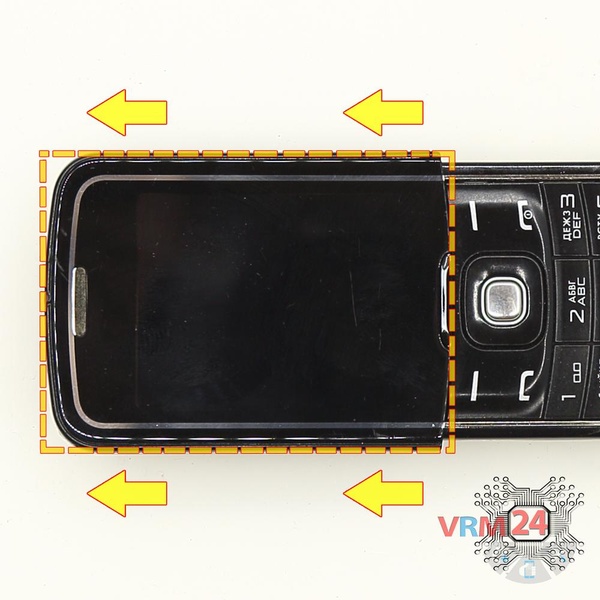

Étape 19.
Retirez le film protecteur
Retirez le verre de protection.

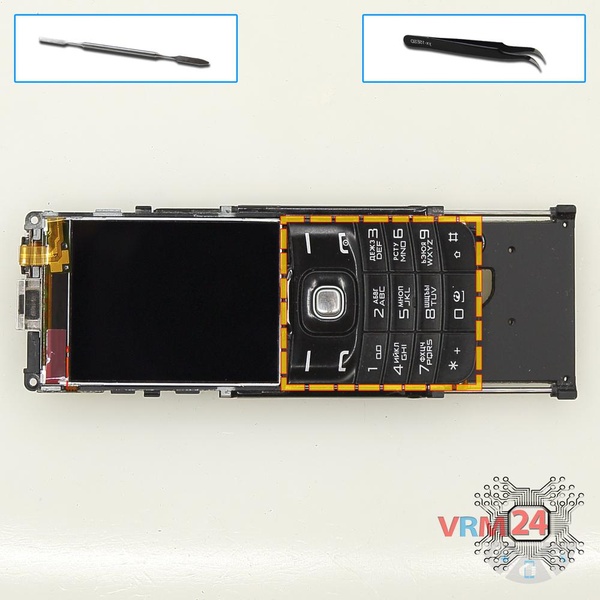

Étape 20.
Retirez le clavier
Retirez le clavier.

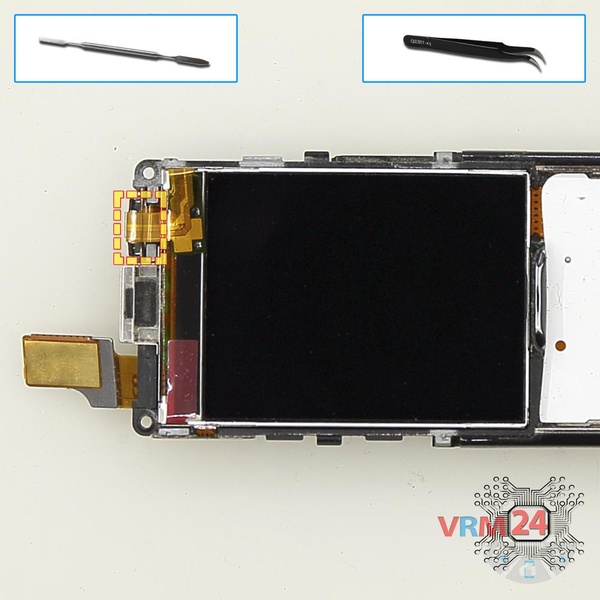

Étape 21.
Retirez le support
Retirez le support maintenant le bouton d'alimentation.

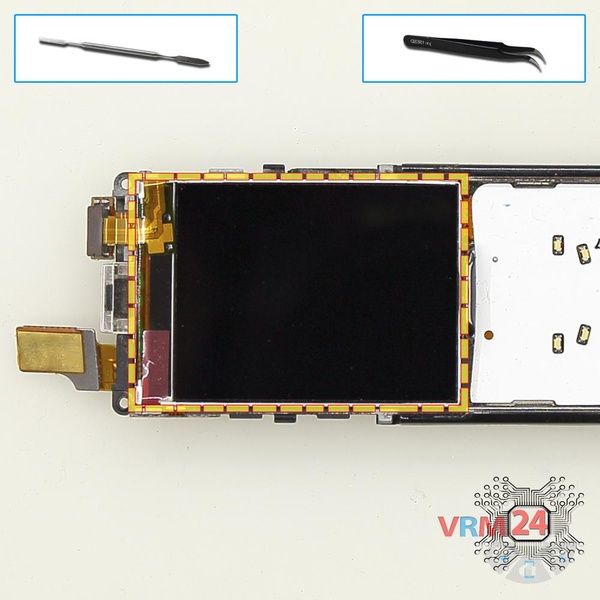

Étape 22.
Ouvrez l'écran
Retirez l'écran.
Étape 23.

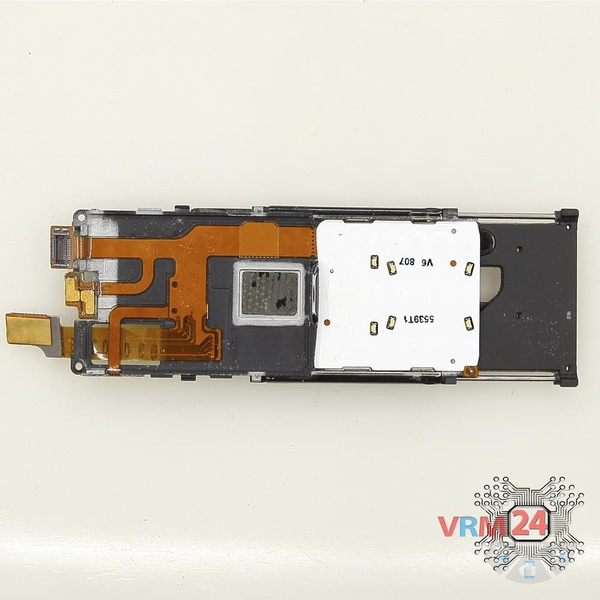

Retirez le cadre
Le châssis avec les câbles inter-cartes.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
