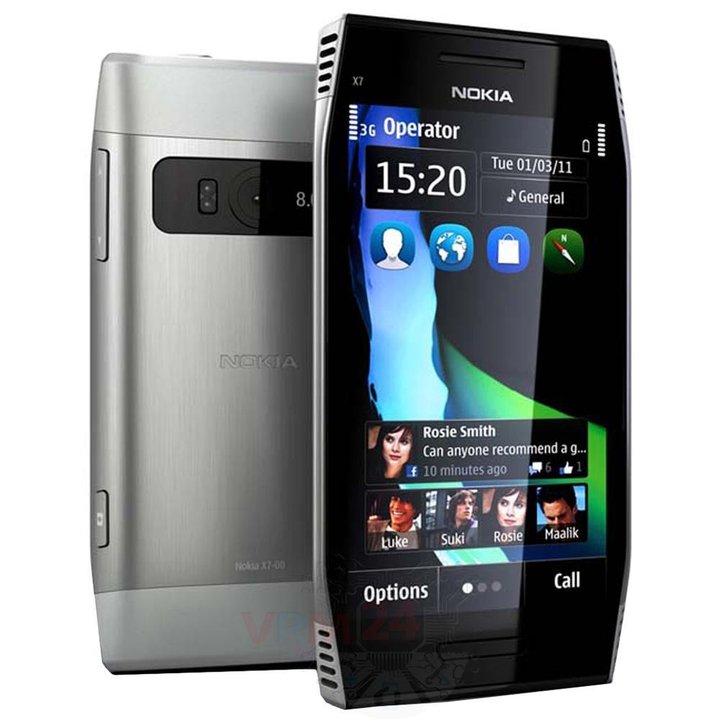

Démontage/Réparation de l'appareil mobile Nokia X7 (X7-00) RM-707 (Nokia X7) avec la description de chaque étape et l'ensemble d'outils requis.

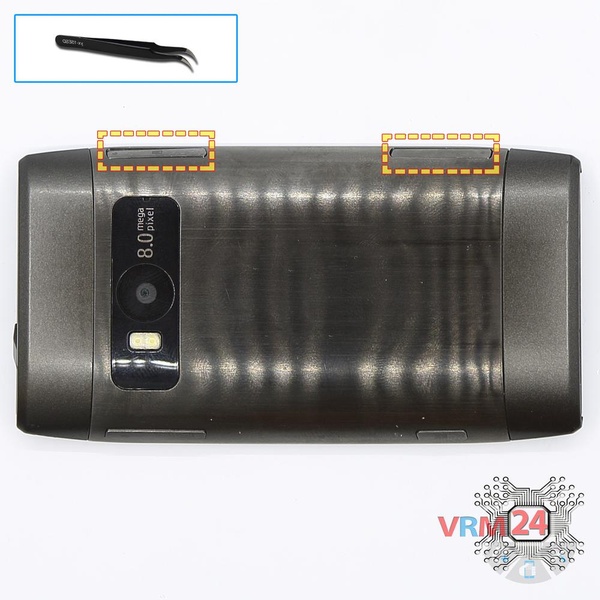

À l'aide des pincettes, ouvrez le tiroir des cartes SIM et MMC et retirez-les.

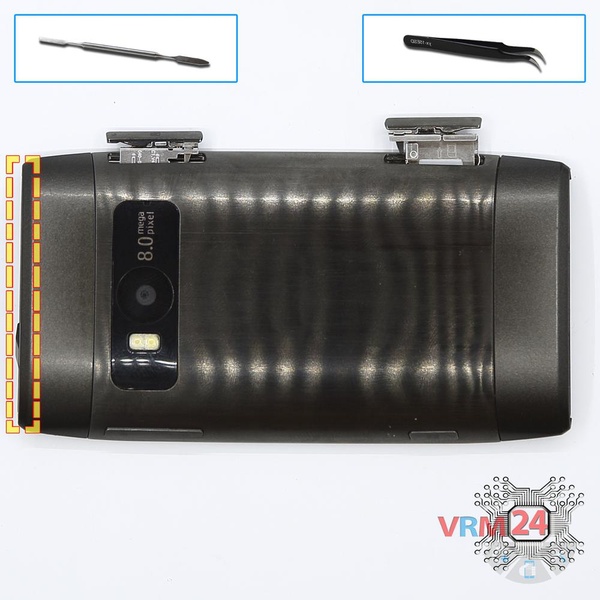

Retirez (décollez) les caches supérieurs.

Retirez (décollez) le cache inférieur.

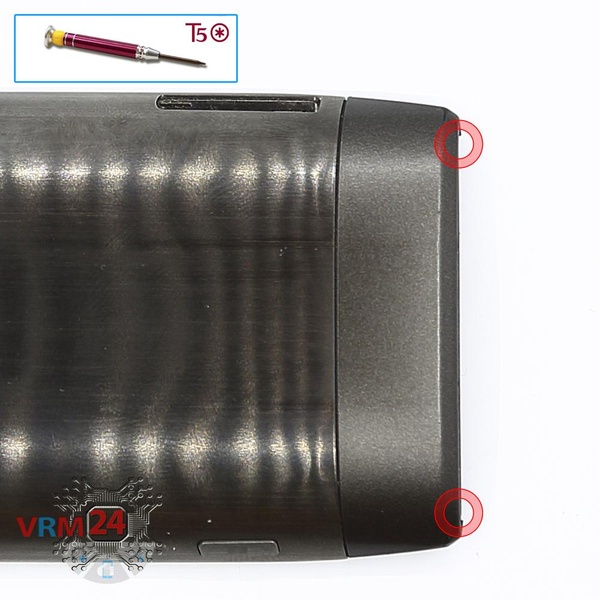

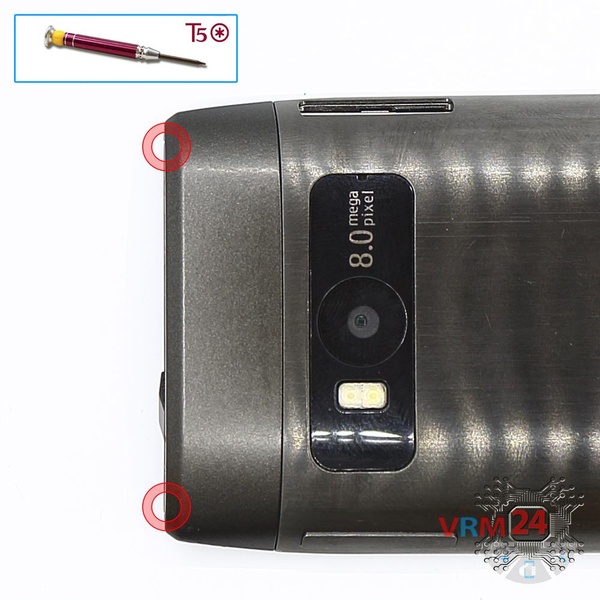

À l'aide d'un tournevis (hex T5), dévissez 2 vis sur le haut du téléphone.

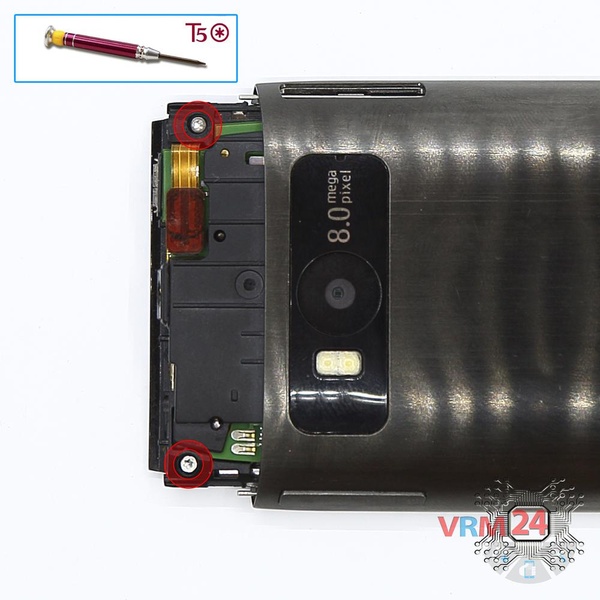

À l'aide d'un tournevis (hex T5), dévissez 2 boulons à l'extrémité du téléphone.

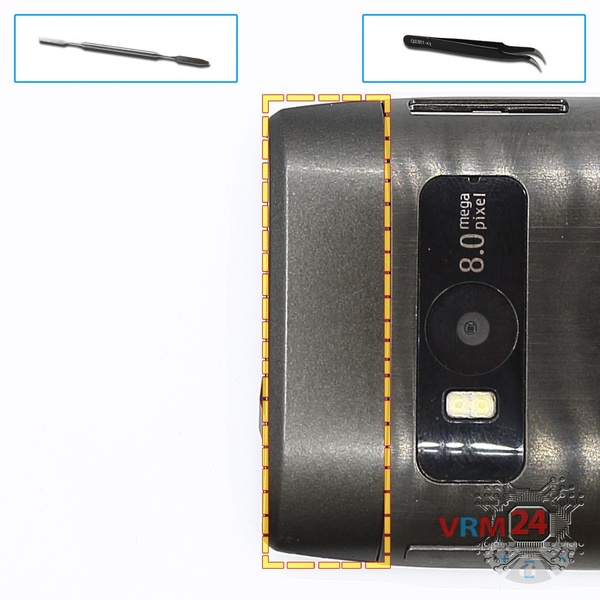

Faites levier & retirez la coque supérieure.

À l'aide d'un tournevis (hex T5), dévissez 2 boulons.

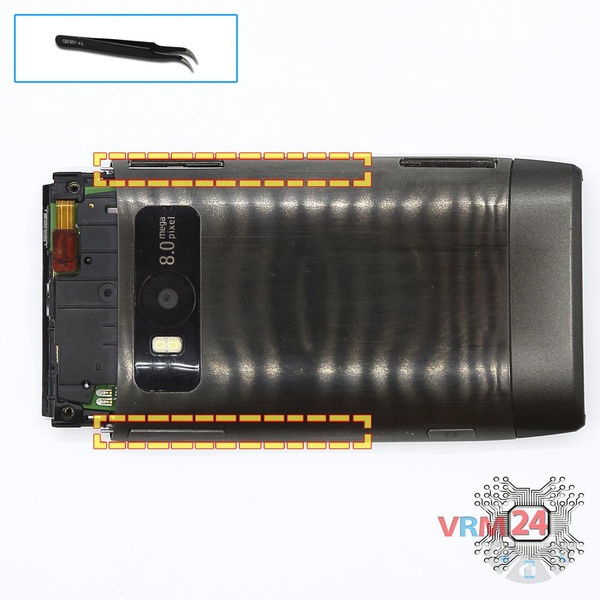

Retirez les deux tiges en acier inoxydable.

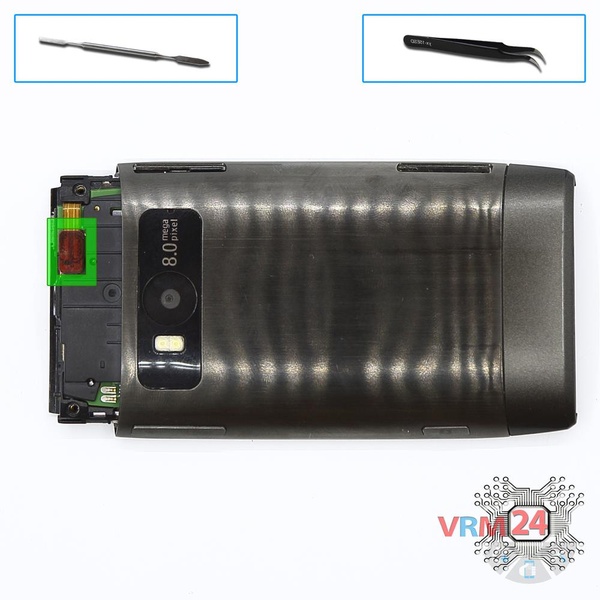

Faites levier sur le connecteur de l'écran tactile.

Retirez le cadre avec l'écran tactile.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

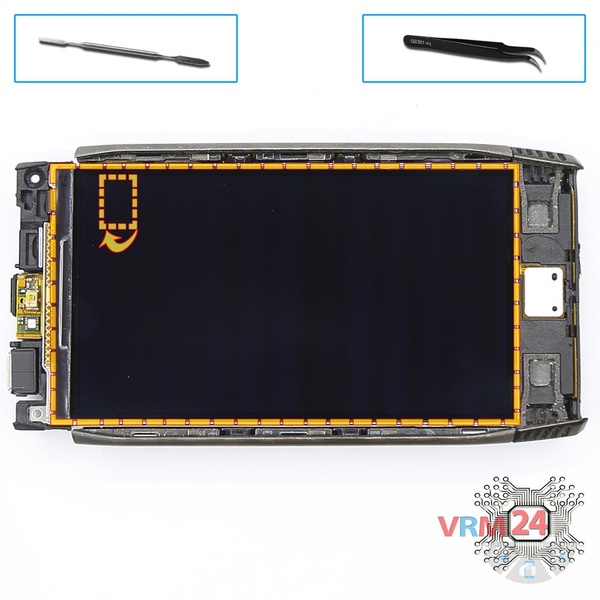

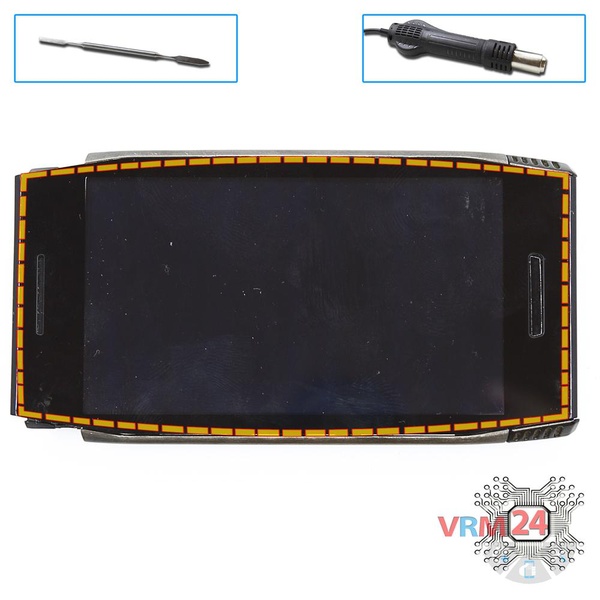

Séparez le module d'affichage de la coque.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

Le connecteur d'affichage se trouve à l'intérieur.

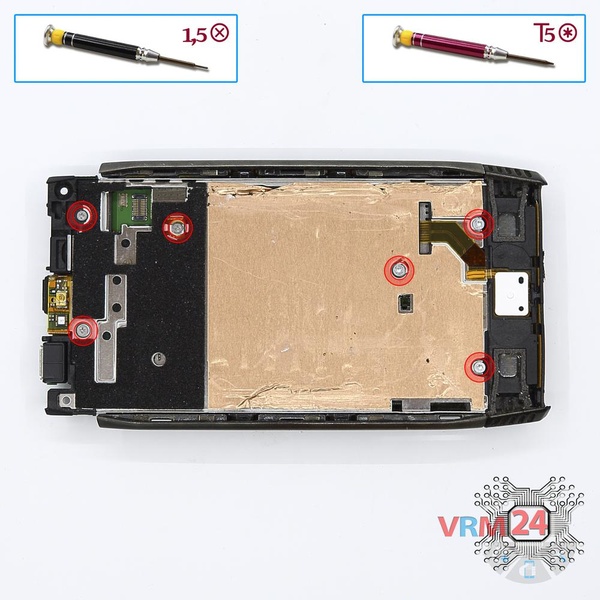

À l'aide de tournevis (Phillips 1.5 mm PH000), dévissez 3 boulons et (hex T5), dévissez 3 boulons.

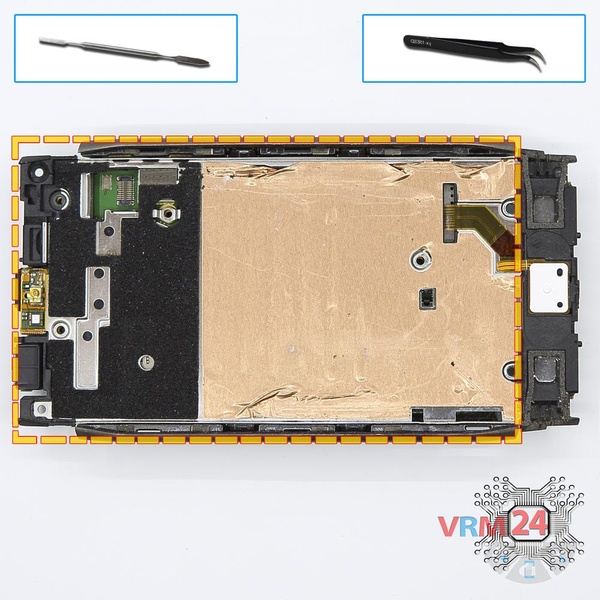

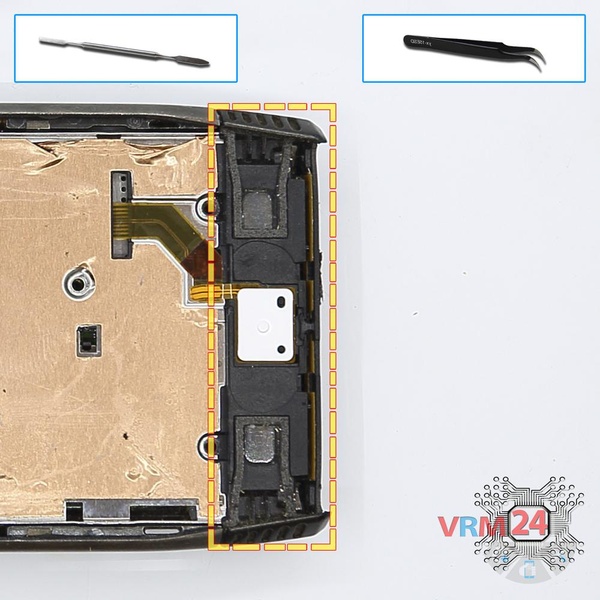

Retirez la coque arrière.

Retirez la coque arrière avec la prise/jack casque.

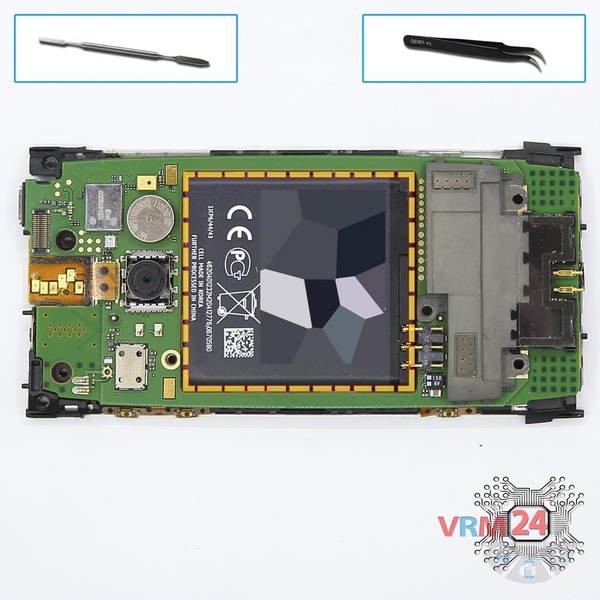

Retirez la batterie.

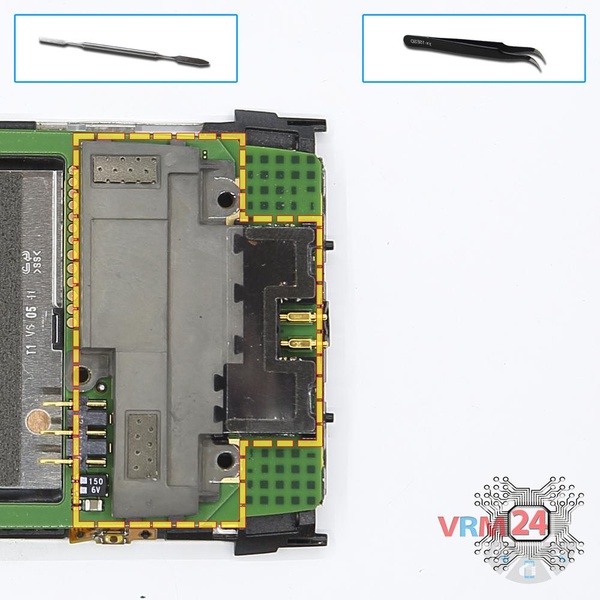

Retirez le cache qui masque les puces.

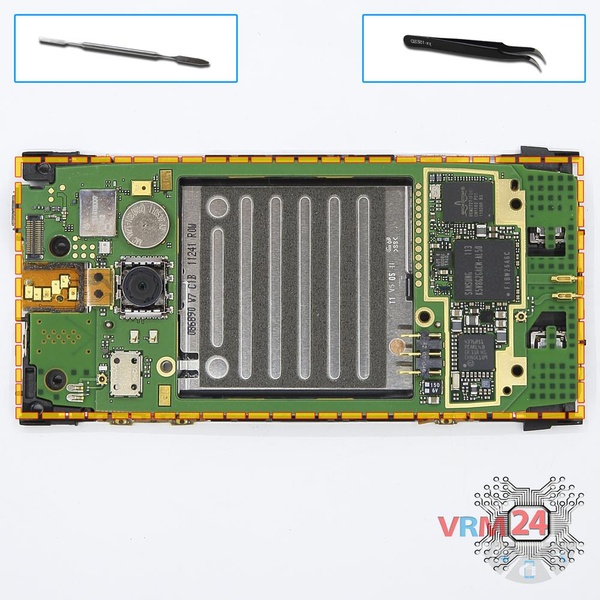

Retirez la carte mère.

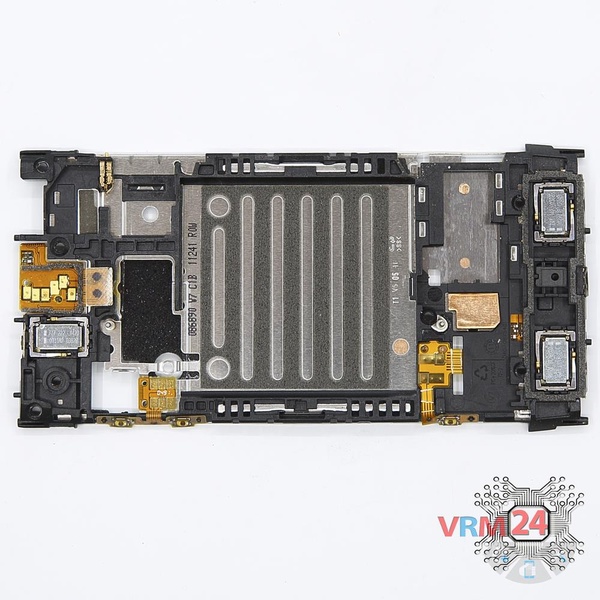

Le cadre avec les haut-parleurs et les contacts.
