Outils recommandés
Tournevis Torx T5
Outil d'ouverture / Spudger
Pincettes

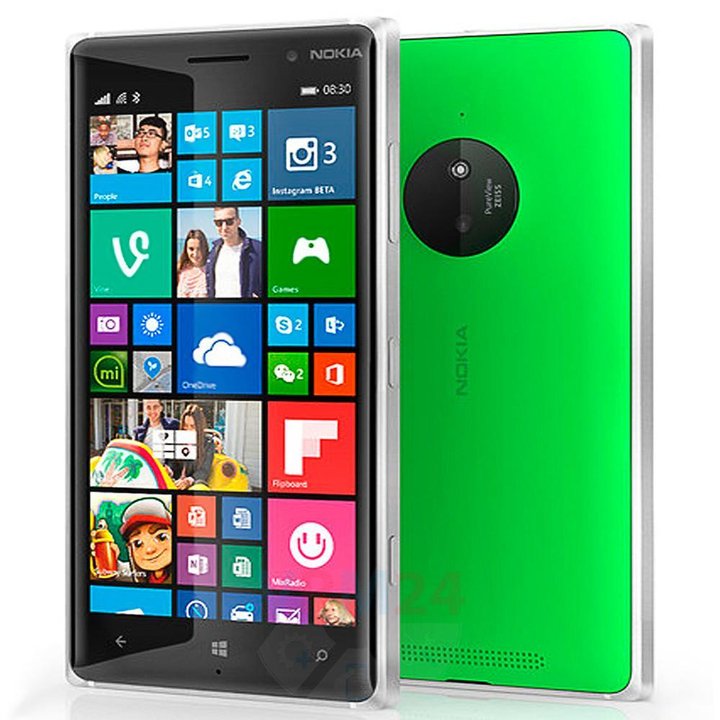

Démontage/Réparation de l'appareil mobile Nokia Lumia 830 RM-984 (Nokia Lumia 830) avec la description de chaque étape et l'ensemble d'outils requis.
4645
Vues
1
J'aime
—
Partager
4
Questions
Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 2.
Retirez la batterie
Soulevez et retirez la batterie.
Étape 3.
Dévissez les vis
À l'aide d'un tournevis (hex T5), dévissez 6 boulons dans le châssis du téléphone.
Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.
Étape 5.
Retirez le haut-parleur
Faites levier et retirez l'ensemble buzzer (haut-parleur).
Étape 6.
Retirez la carte fille
Débranchez le connecteur du câble coaxial et retirez la carte mère inférieure avec microphone.
Étape 7.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.
Étape 8.
Retournez le PCB
Retournez la carte, débranchez le connecteur de l'intérieur et retirez-le.
Étape 9.
Retirez le capteur de proximité
Retirez la caméra avant (selfie) et le capteur de proximité.
Étape 10.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
