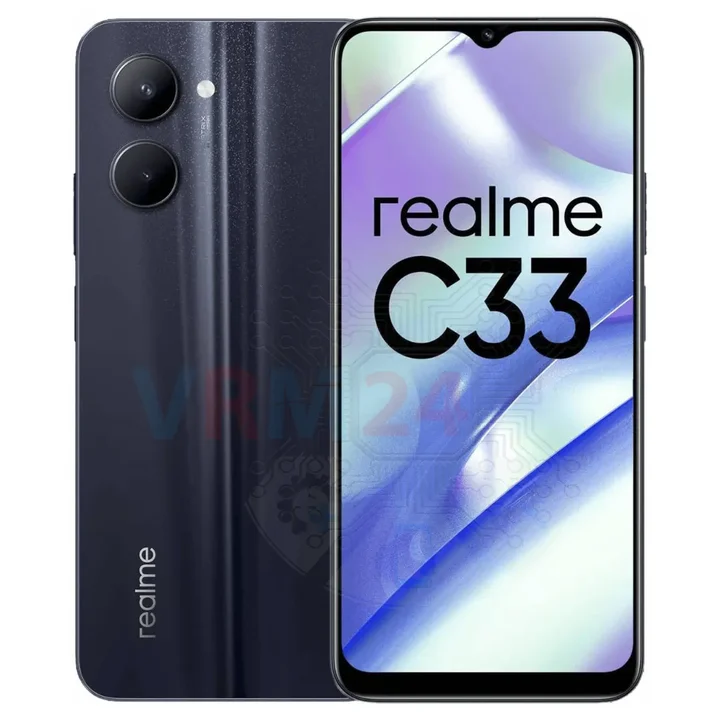

Démontage/Réparation de l'appareil mobile Realme C33 (Realme C33 RMX3627) avec la description de chaque étape et l'ensemble d'outils requis.

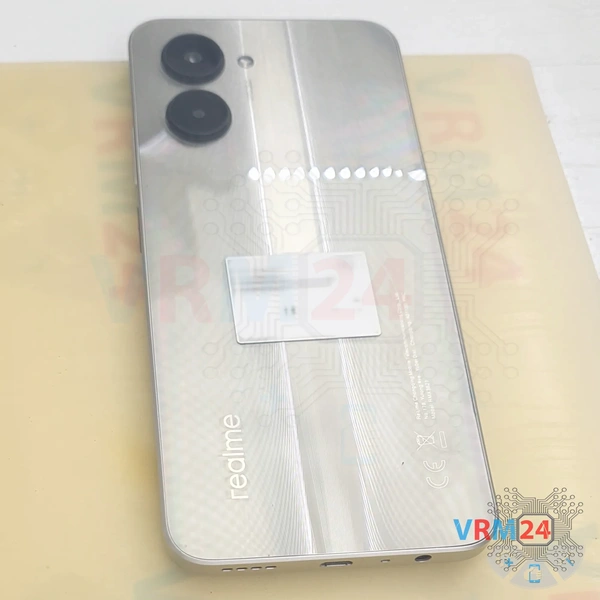

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

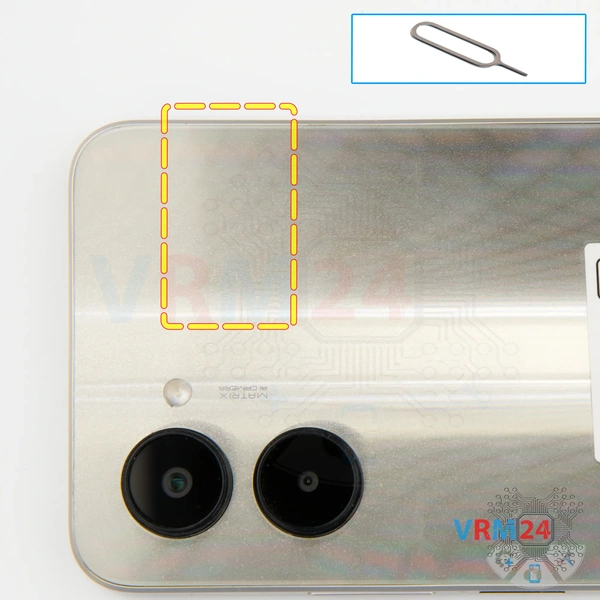

Tout d'abord, nous devons retirer le tiroir de carte SIM.

Pour ce faire, nous utilisons un outil d'éjection de SIM, l'insérons dans le petit trou et poussons doucement le tiroir vers l'extérieur.

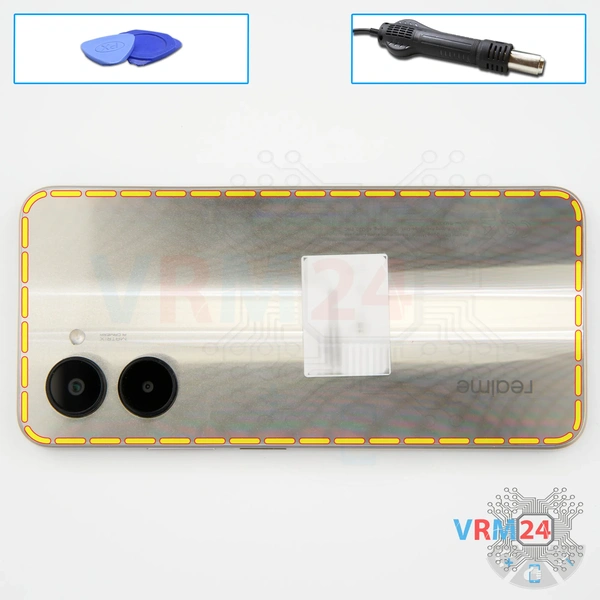

Ensuite, nous devons chauffer la surface de la coque arrière à environ 70 degrés Celsius (ou 160 degrés Fahrenheit). Nous’utilisons un tapis chauffant pour cela, mais un sèche-cheveux fera aussi l'affaire.

Après avoir chauffé pendant 5–10 minutes, nous pouvons commencer à retirer la coque arrière.

Pour la séparer, nous utilisons un film plastique fin — cela peut être quelque chose d'une papeterie ou même un protecteur d'écran restant. Nous le glissons dans l'espace entre la coque arrière et le châssis intermédiaire, puis nous travaillons soigneusement le long des bords pour couper l'adhésif.

Comme toujours, soyez particulièrement prudent autour de la zone de la caméra pour ne pas endommager les lentilles. L'adhésif a tendance à être plus fort près des caméras.

Faites également attention près des boutons latéraux et du capteur d'empreintes digitales, car des nappes de câbles peuvent se trouver dans ces zones.

Ne’pliez pas la coque et n'utilisez pas la force. Même si elle est en plastique, elle peut se déformer facilement et ne plus’s'ajuster correctement lors du remontage.

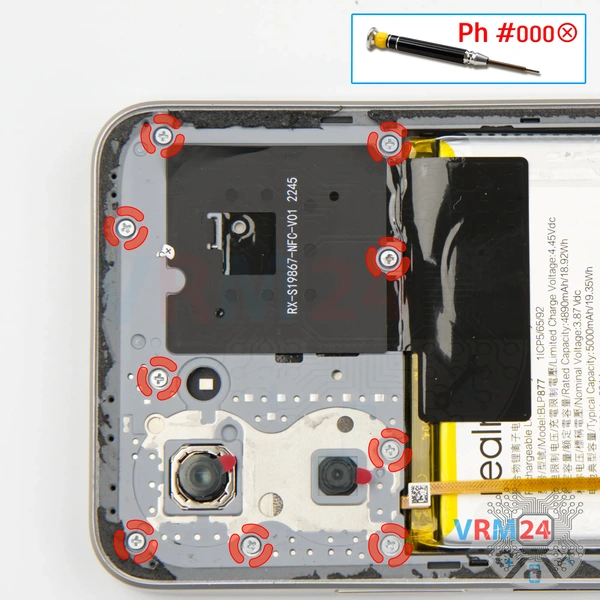

Maintenant, nous passons au dévissage des vis dans la partie supérieure. Pour cela, nous’utilisons un tournevis cruciforme 1.5 mm ou un cruciforme #000.

De plus, il’est judicieux de couvrir les lentilles de la caméra avec un film protecteur pour éviter que la poussière ou les débris ne s'y déposent.

Si des vis sont bloquées, vous pouvez utiliser des pincettes. Si elles’ne se dévissent pas facilement, essayez d'utiliser un magnétiseur.

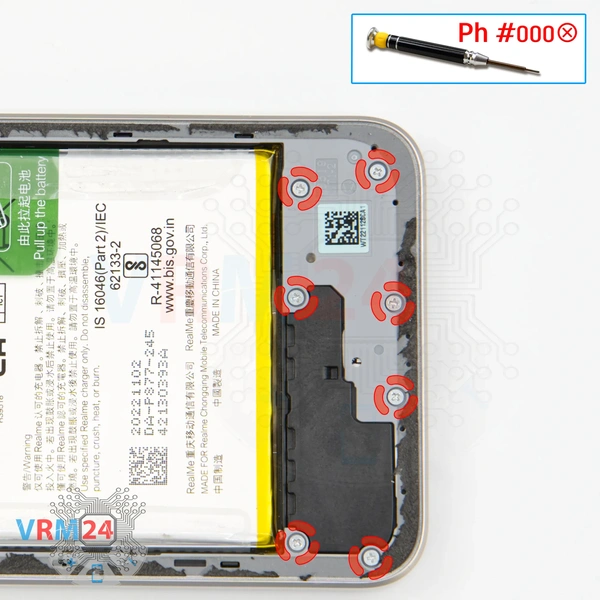

Nous retirons également les vis de la partie inférieure. Il semble que toutes les vis soient identiques, mais il’est toujours préférable de les placer sur une surface de manière organisée pour qu'il’soit plus facile de se rappeler où chacune va.

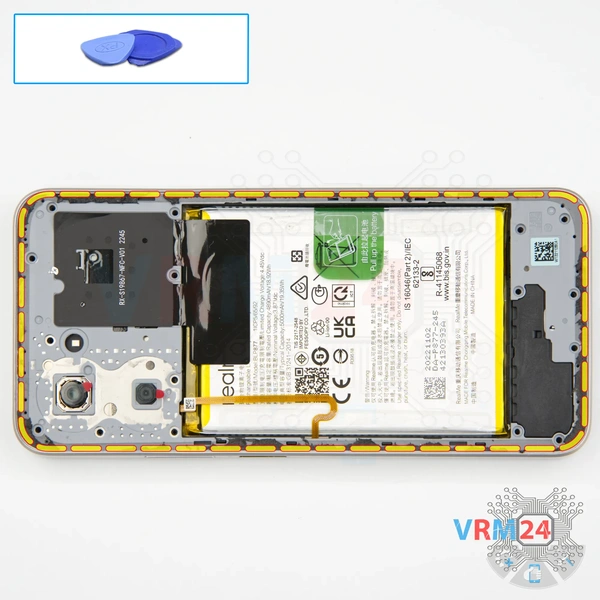

Une fois toutes les vis retirées, nous pouvons passer au retrait du châssis intermédiaire.

Nous commençons par insérer un film plastique fin dans l'espace entre le châssis intermédiaire et le cadre de l'écran, près de l'emplacement du tiroir SIM.

Après avoir déclipsé quelques clips, nous pouvons passer à un outil de levier légèrement plus épais.

Travaillez soigneusement le long des bords. Faites particulièrement attention aux coins, car les clips ont tendance à tenir plus fermement à cet endroit.

Maintenant, nous pouvons soulever délicatement et retourner le châssis intermédiaire.

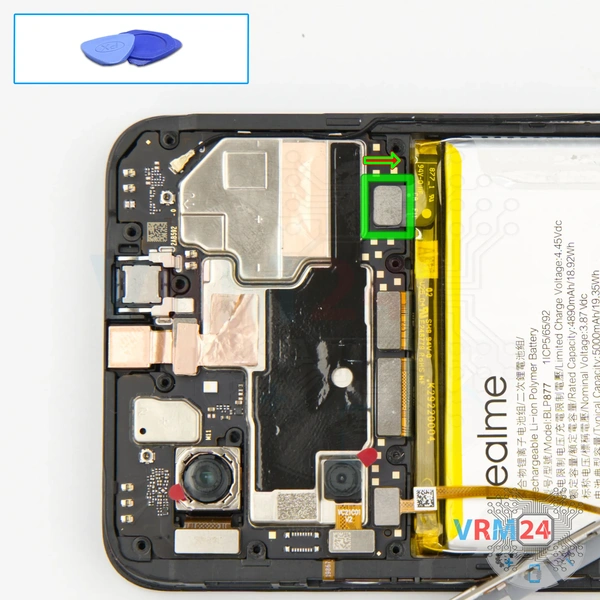

Ensuite, nous utilisons un outil non métallique pour déconnecter le connecteur de la batterie

ℹ️ Le modèle Realme C33 RMX3627 a une batterie BLP877 d'une capacité de 5000 mAh (également appelée batterie rechargeable).

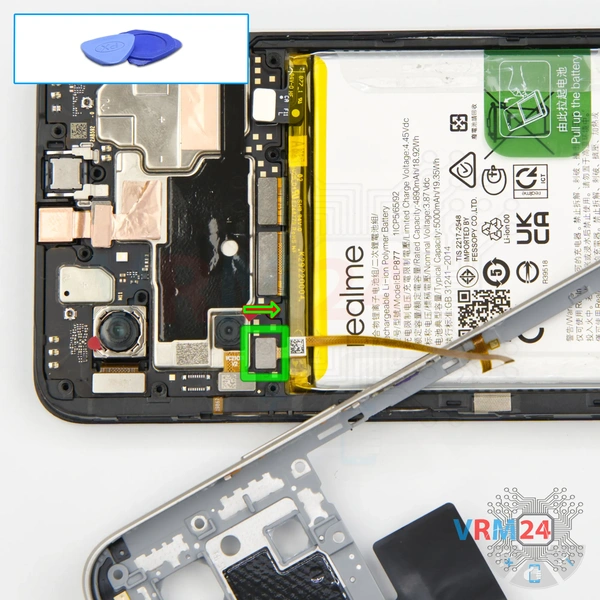

Ensuite, nous déconnectons la nappe du capteur d'empreintes digitales.

Nous pouvons maintenant retirer le châssis intermédiaire, qui comprend les pads de contact et le câble du capteur d'empreintes digitales.

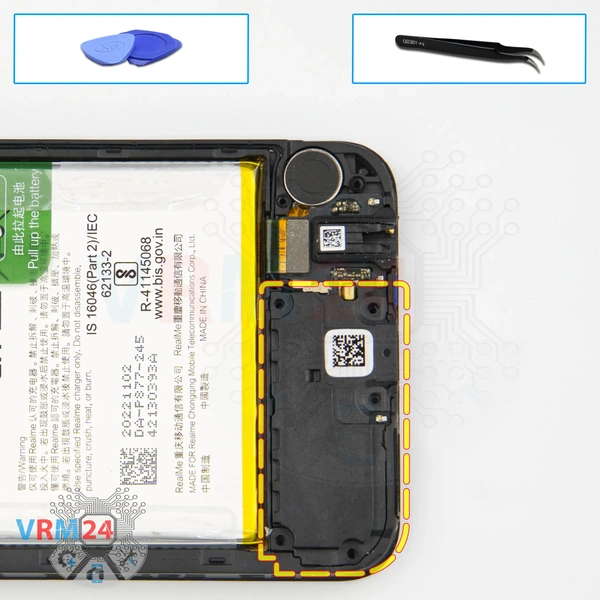

Après cela, nous passons à la partie inférieure, où nous devons retirer le cache inférieur.

Nous trouvons le bon endroit — il’est très probablement maintenu en place par des clips.

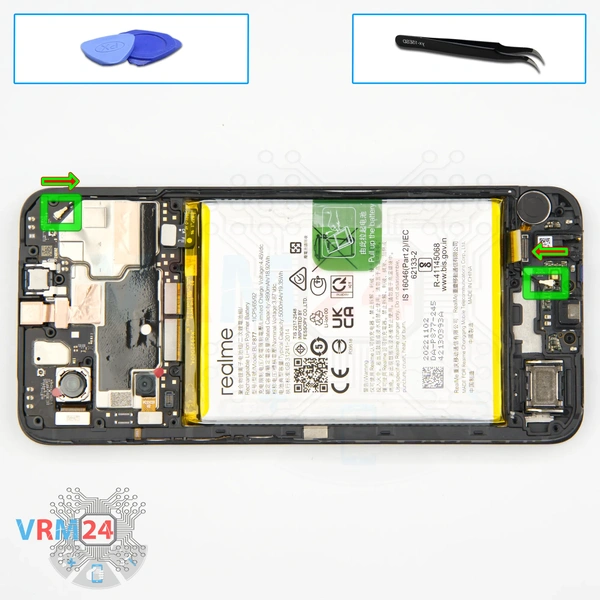

Et sans nous précipiter, nous pouvons libérer le câble coaxial.

Faites attention à ne pas casser les connecteurs sur les cartes.

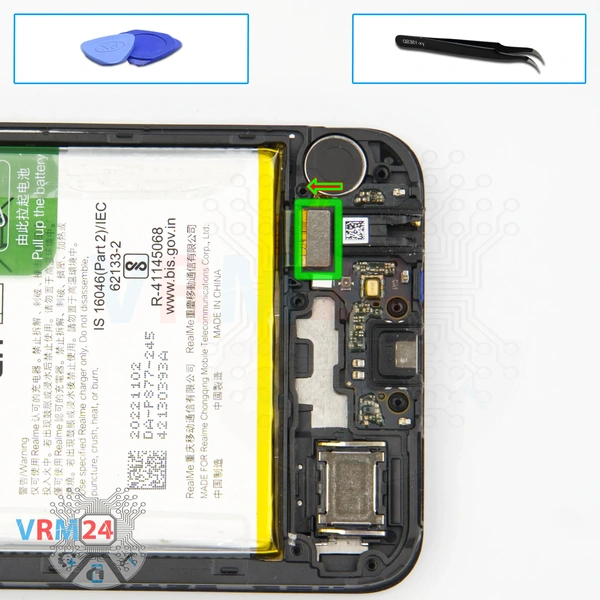

Et nous déconnectons la nappe inter-cartes sur la sous-carte.

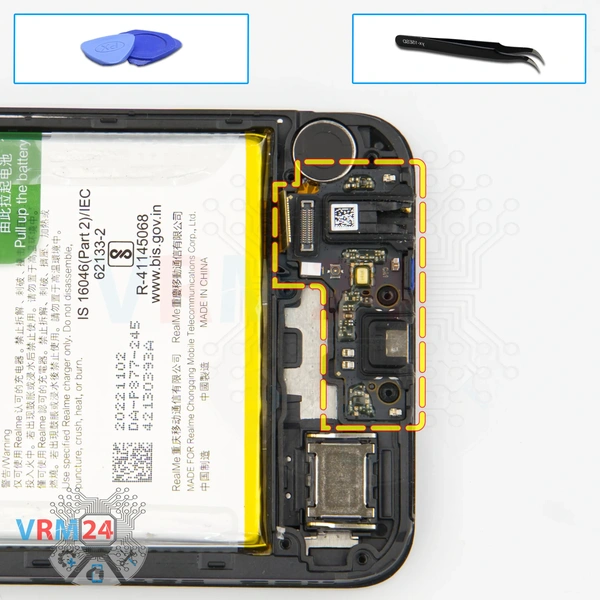

Maintenant, nous pouvons déconnecter la sous-carte.

Nous la décollons doucement du bord, la soulevons et la retirons.

La sous-carte contient le port de charge, le microphone, la prise casque et d'autres composants sur sa face arrière.

Passons à la carte mère.’

écran.

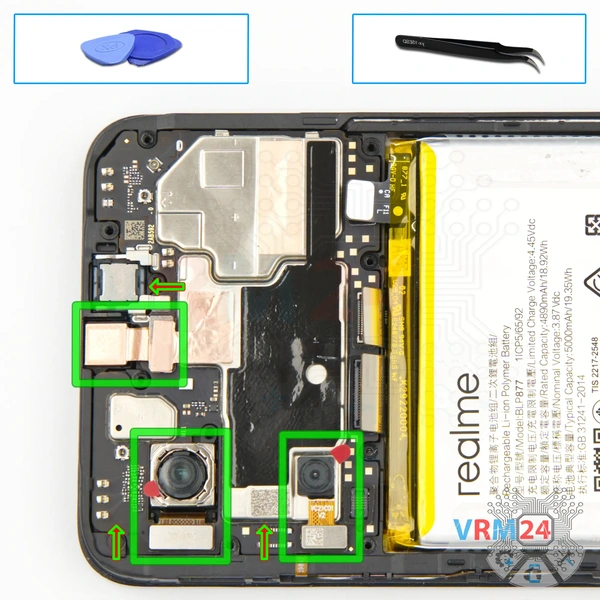

Ensuite, nous pouvons déconnecter les caméras arrière. Soulevez doucement depuis le bord et retirez-les, puis mettez-les de côté.

Après cela, nous déconnectons la caméra avant. C’est aussi une bonne idée de couvrir cette lentille.

Veuillez noter : nous ne plaçons pas le film protecteur directement sur la lentille, mais plutôt sur le rebord autour d’elle.

Et nous devons décoller la feuille de cuivre dissipatrice de chaleur qui’ maintient la caméra avant.

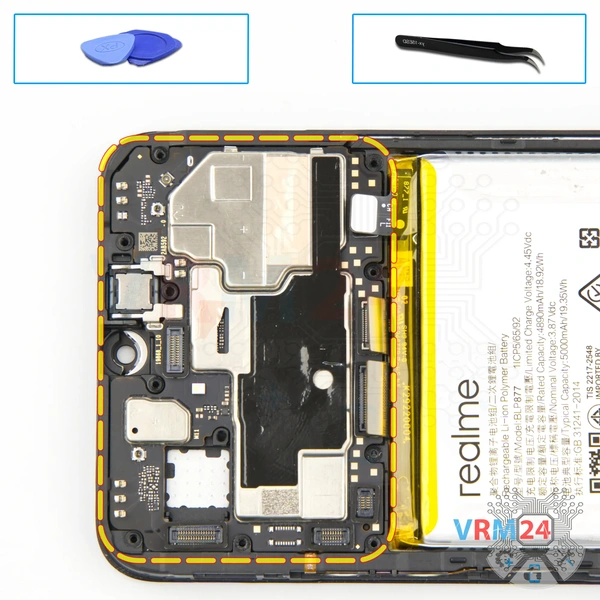

Après cela, nous pouvons retirer la carte mère. Soulevez-la délicatement par le bord — elle devrait sortir facilement.

Sur la face arrière de la carte mère, nous pouvons voir de la pâte thermique appliquée.

⚠️ Ne pliez pas la carte de circuits imprimés lors du retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

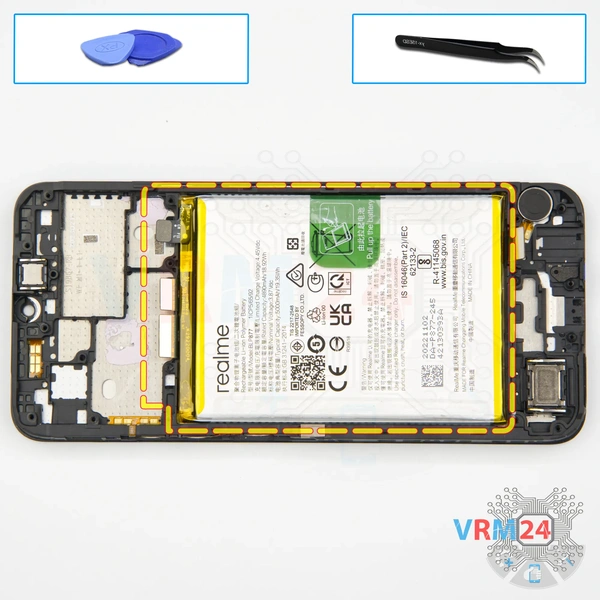

Enfin, nous passons au retrait de la batterie.

Il’y a une languette en plastique transparent que nous devons replier, et une languette verte au centre que nous tirons doucement vers le haut pour soulever la batterie.

Sous la batterie, il y a une couche protectrice adhésive transparente qui protège les nappes inter-cartes.

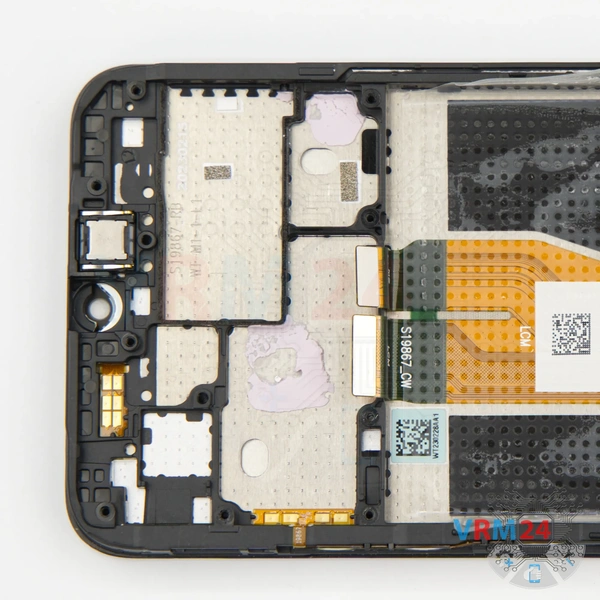

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, le haut-parleur, et le moteur de vibration.
