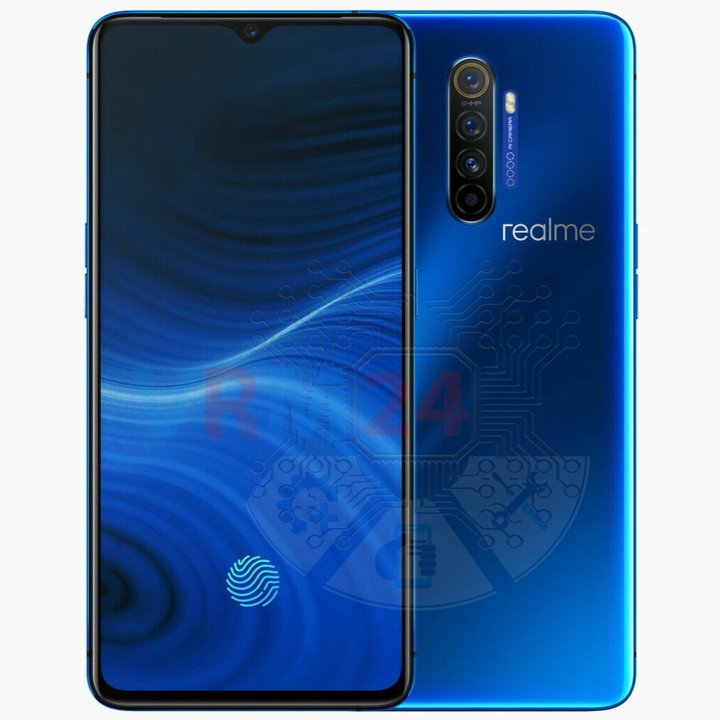

Démontage/Réparation de l'appareil mobile Realme X2 Pro (Realme X2 Pro RMX1931) avec la description de chaque étape et l'ensemble d'outils requis.

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

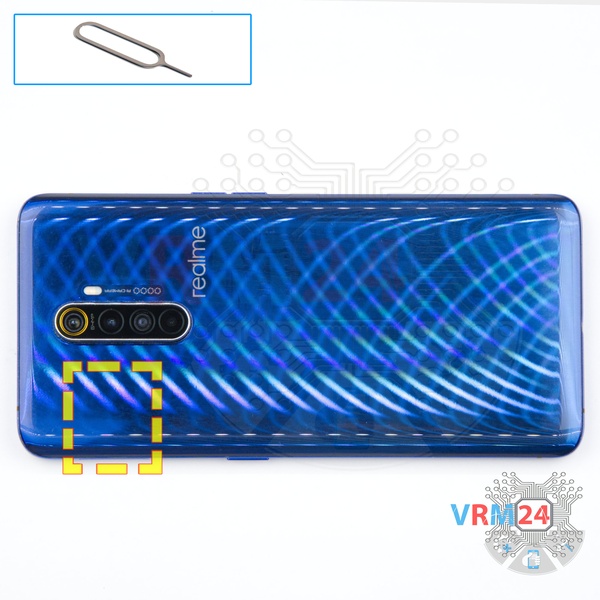

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).

⚠ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

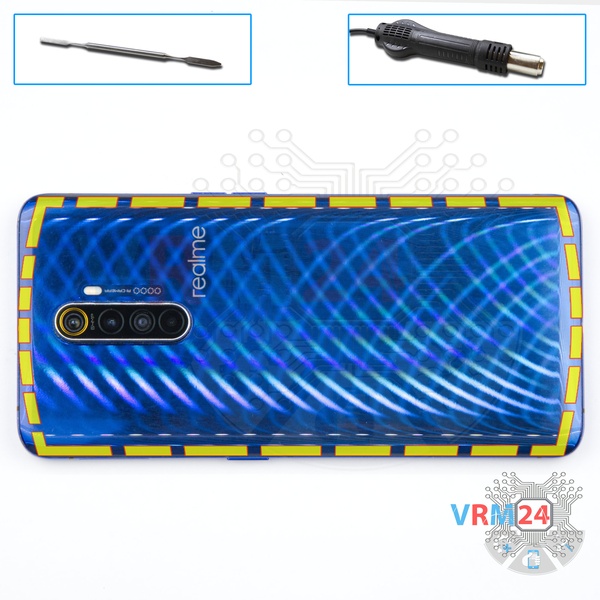

Nous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

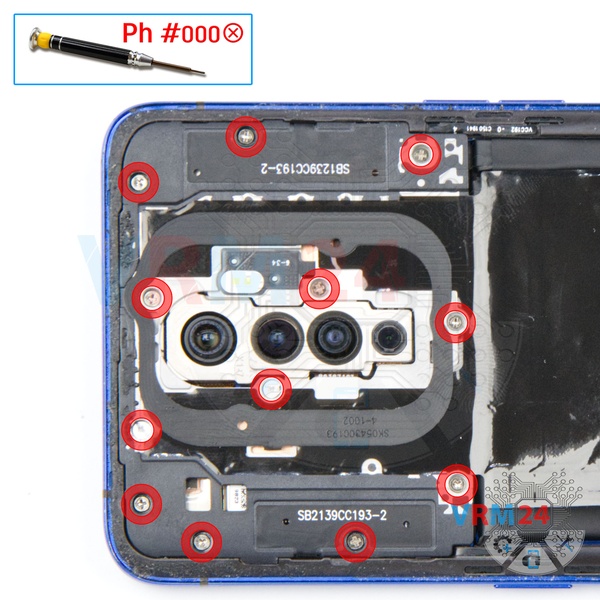

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 12 vis.

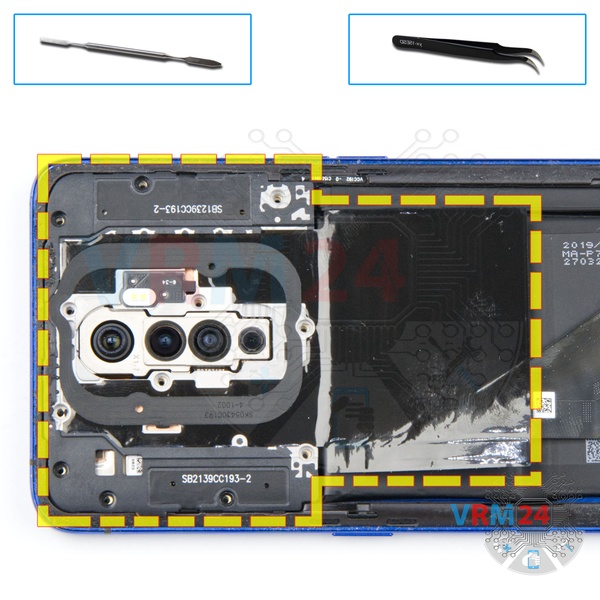

Retirez le cache avec les antennes. Le cache protège la carte de circuit imprimé (PCB). Essayez de soulever le cache par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte de circuit imprimé.

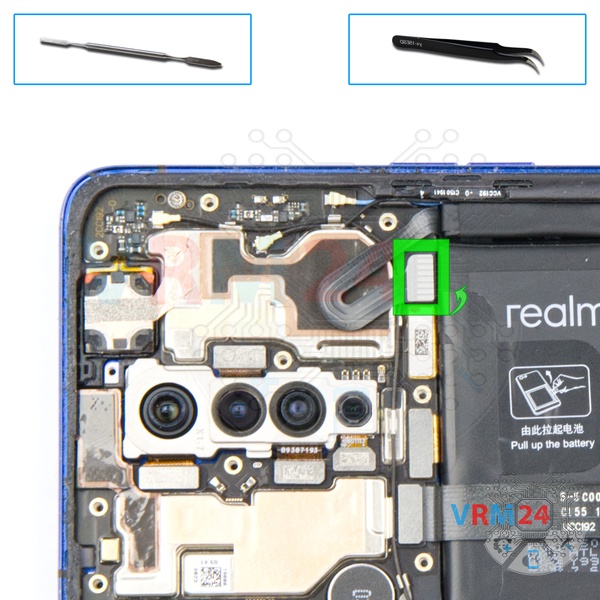

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Realme X2 Pro RMX1931 possède une batterie BLP749 avec deux compartiments d'une capacité de 2000 mAh chacun (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

Essayez également de ne pas utiliser d'outil métallique, car nous débranchons le second connecteur de la batterie à l'étape 11. Nous rencontrons pour la dernière fois, dans certains nouveaux modèles, la batterie à deux compartiments. Peut-être que la conception à deux compartiments est une solution de charge rapide.

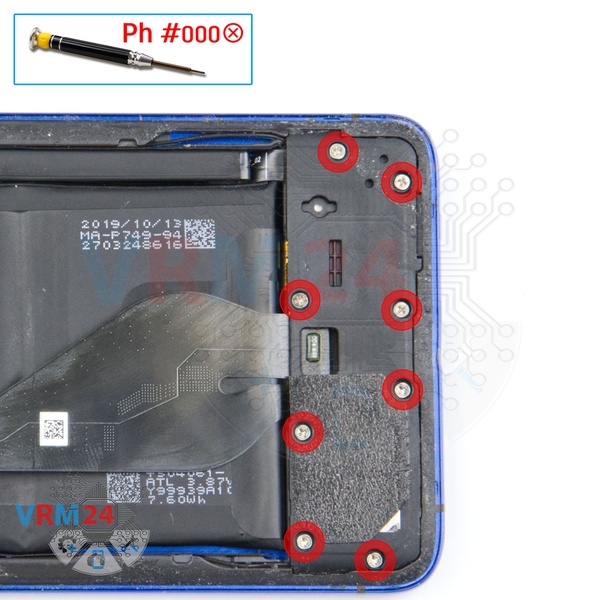

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 vis.

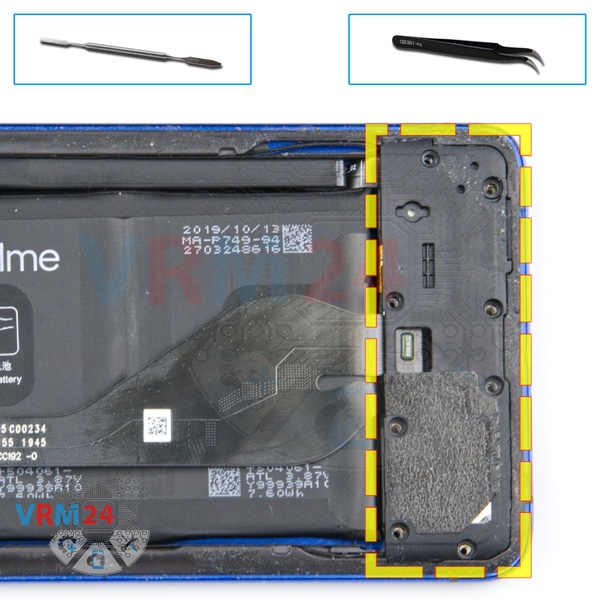

Retirez l'ensemble haut-parleur.

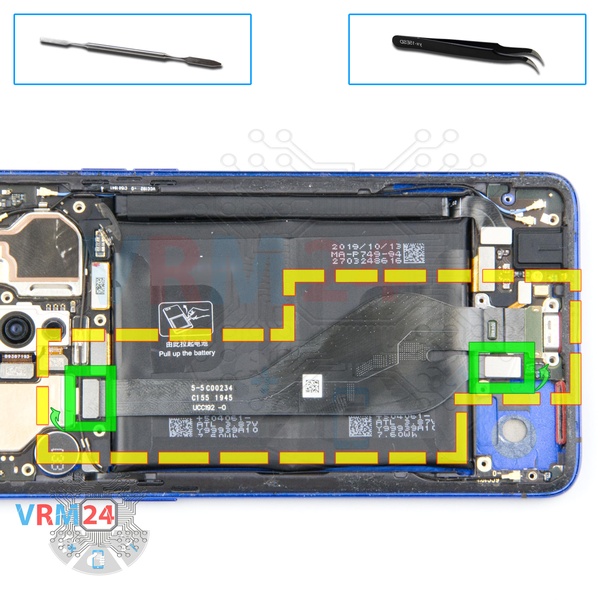

Délicatement, de préférence par le bord, débranchez les connecteurs et retirez le câble inter-cartes avec le port de charge reliant la carte mère à la carte fille (aussi appelée carte secondaire).

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs. Les câbles sont assez fins et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une flèche sur le câble FFC (câble plat flexible) indique sa position correcte.

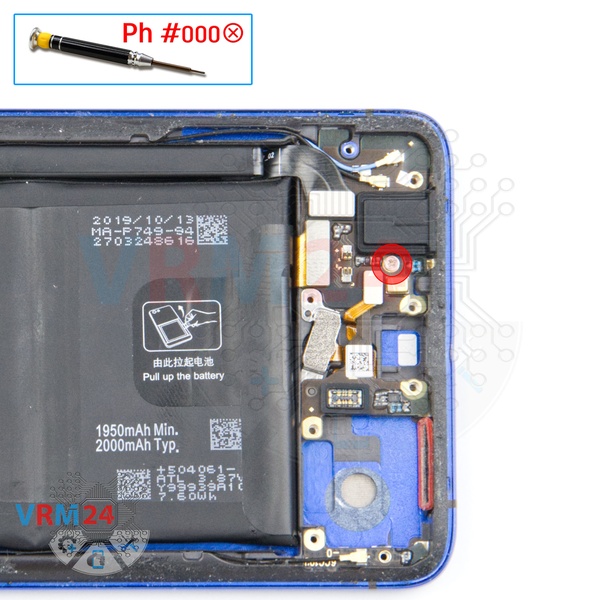

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez une vis fixant la carte fille.

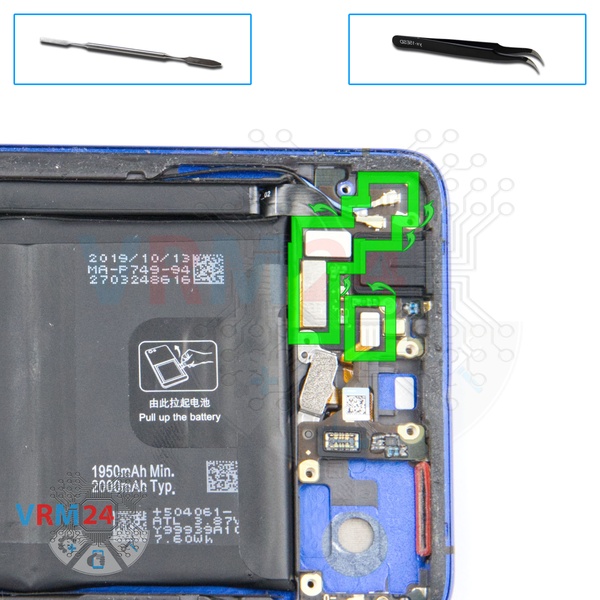

Débranchez deux connecteurs de câbles coaxiaux, le connecteur du câble inter-cartes, le connecteur du capteur d'empreintes et le second connecteur de la batterie sur la carte fille.

⚠ Ne tirez pas sur le câble et ne le soulevez pas avec un outil pointu. Les connecteurs sont assez fragiles et cassent facilement, ou le câble sort de son extrémité (cosse).

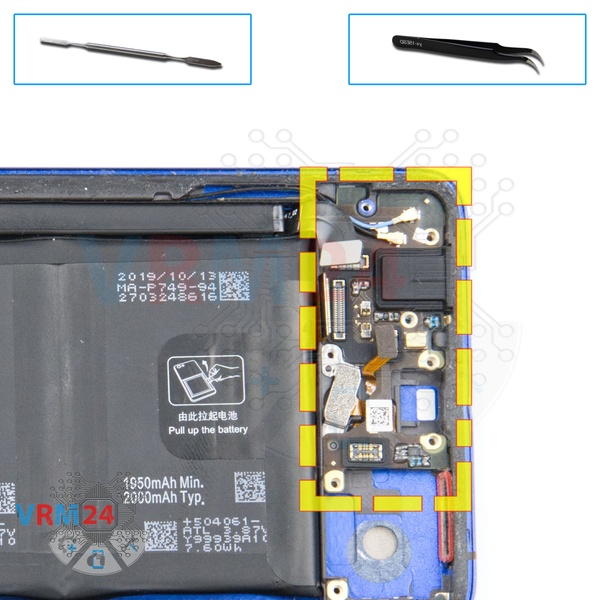

Retirez la carte fille. Elle est collée au cadre avec du ruban métallisé, donc pour faciliter le processus, la carte fille peut être légèrement chauffée.

ℹ️ La carte fille contient un microphone, une prise jack pour casque, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

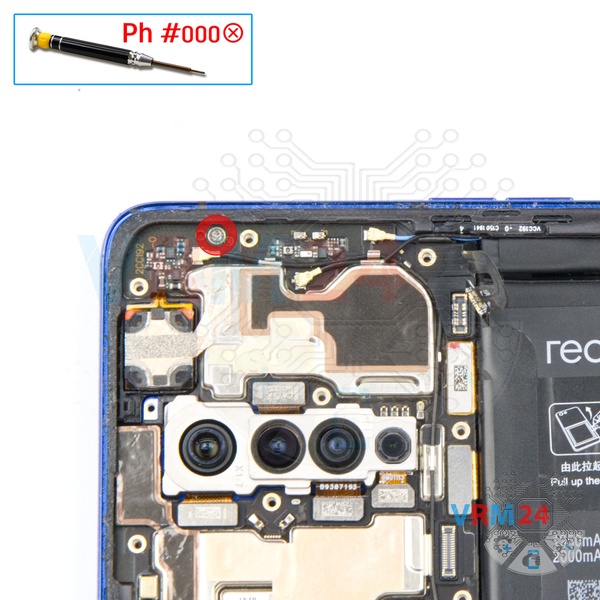

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez une vis qui maintient la carte mère.

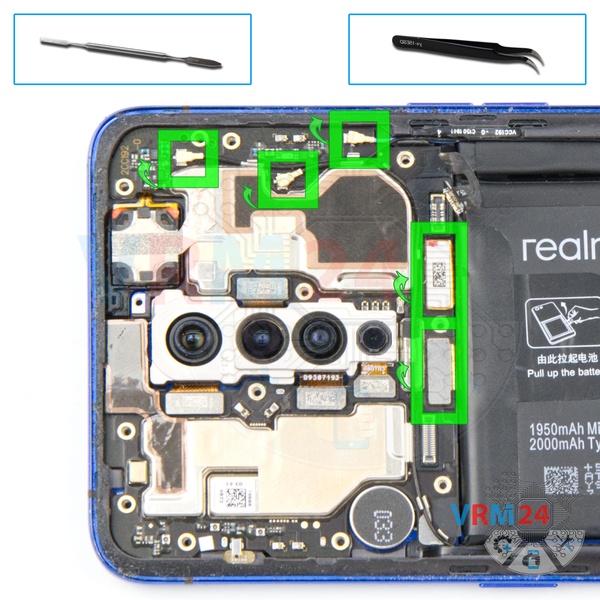

Soulevez les connecteurs du câble du module d'affichage, du câble inter-cartes et de trois câbles coaxiaux.

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs. Les câbles sont assez fins et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

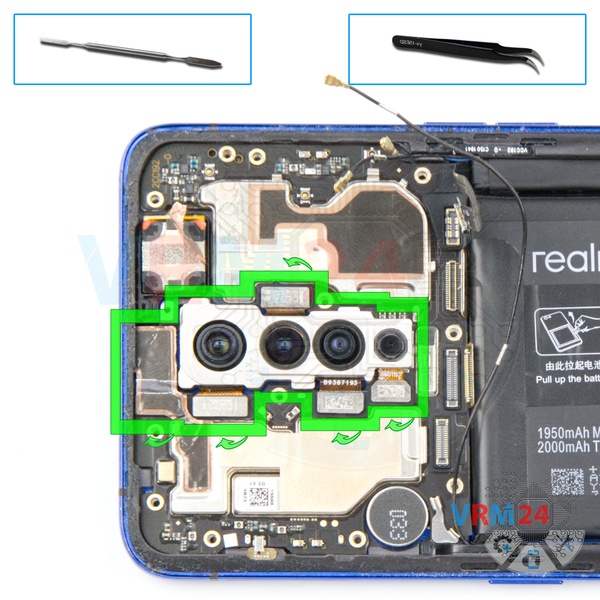

Soulevez les connecteurs et retirez l'ensemble de quatre caméras arrière et d'une caméra avant (selfie). Soyez prudent ! Les caméras sont collées au cadre du module d'affichage.

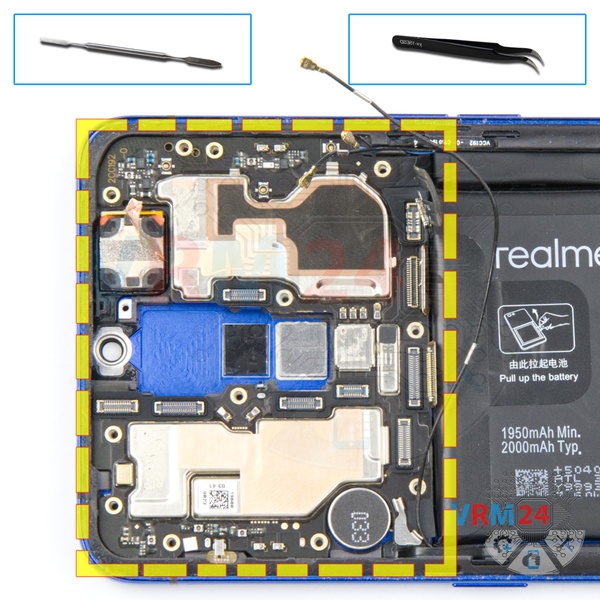

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

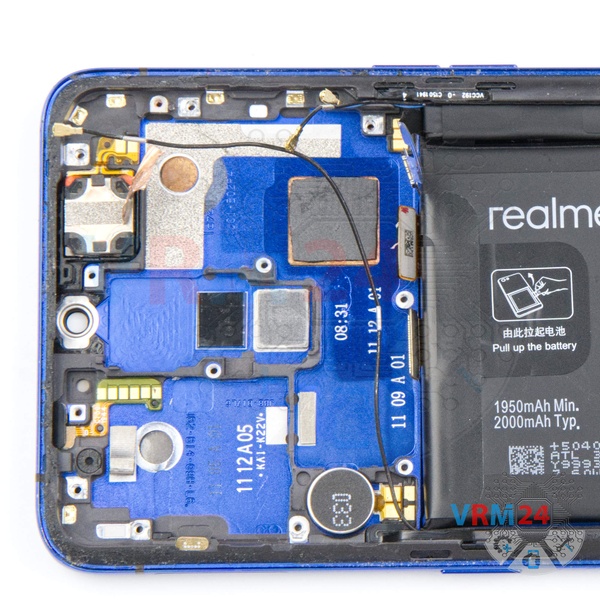

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, la batterie, le moteur de vibration, les câbles coaxiaux.
