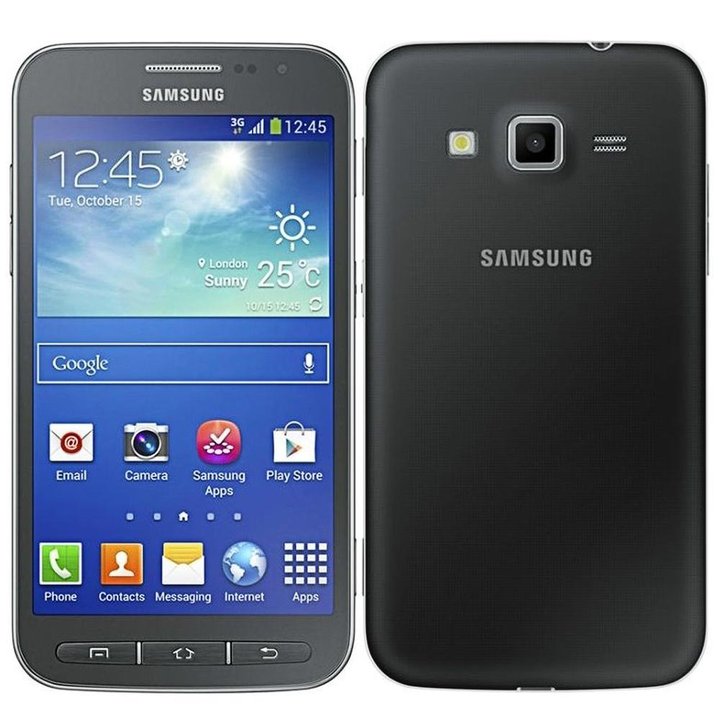

Démontage/Réparation de l'appareil mobile Samsung Galaxy Core Advance GT-I8580 (Samsung Galaxy Core Advance) avec la description de chaque étape et l'ensemble d'outils requis.

3604

Vues

—

Partager

5

Questions

Vadim Popoff

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

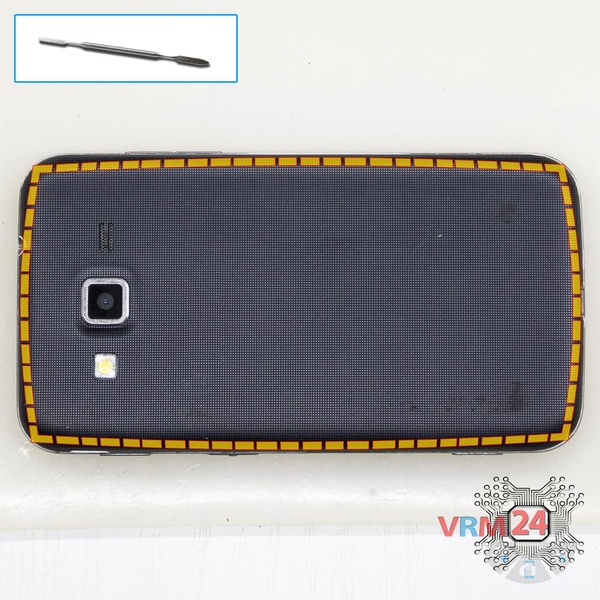

Ouvrez la coque arrière

Étape 1.

Ouvrez la coque arrière

Ouvrez la coque arrière.

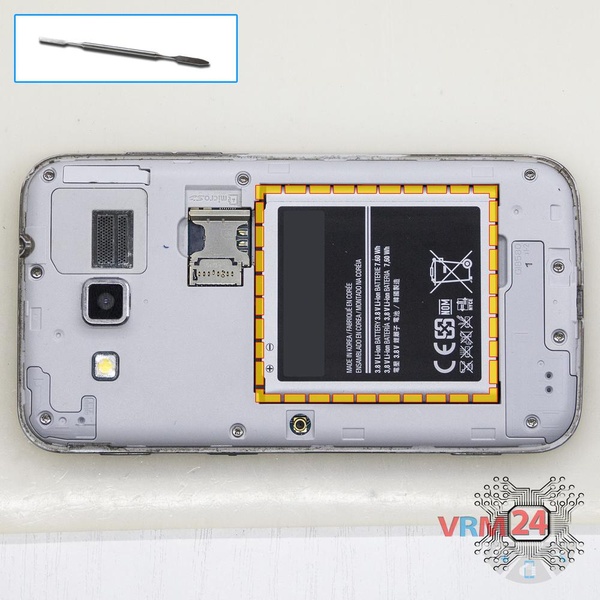

Retirez la batterie

Étape 2.

Retirez la batterie

Soulevez et retirez la batterie.

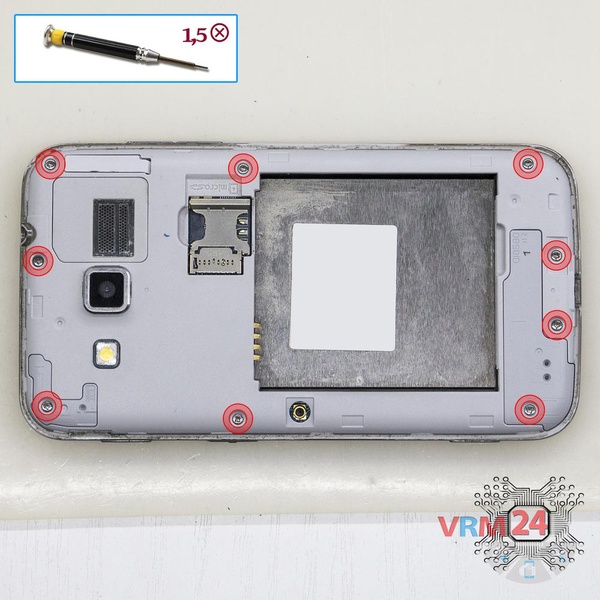

Dévissez les vis

Étape 3.

Dévissez les vis

À l'aide d'un tournevis (cruciforme Phillips 1.5 mm), dévissez 9 vis dans le châssis du téléphone.

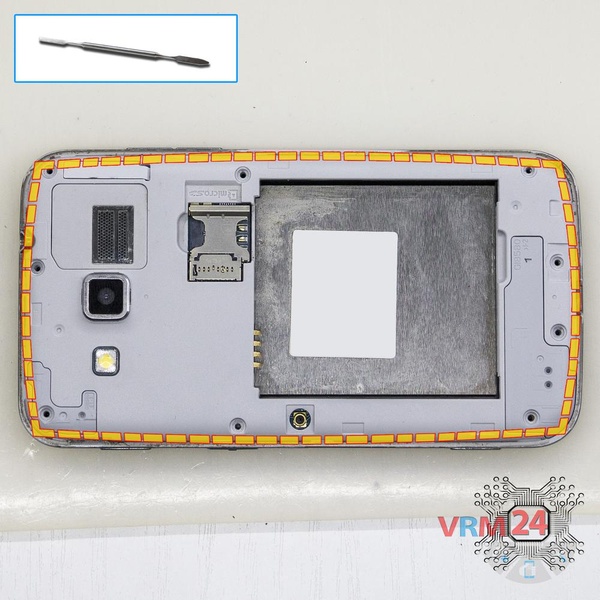

Ouvrez le châssis intermédiaire

Étape 4.

Ouvrez le châssis intermédiaire

Faites levier et retirez le cadre intermédiaire.

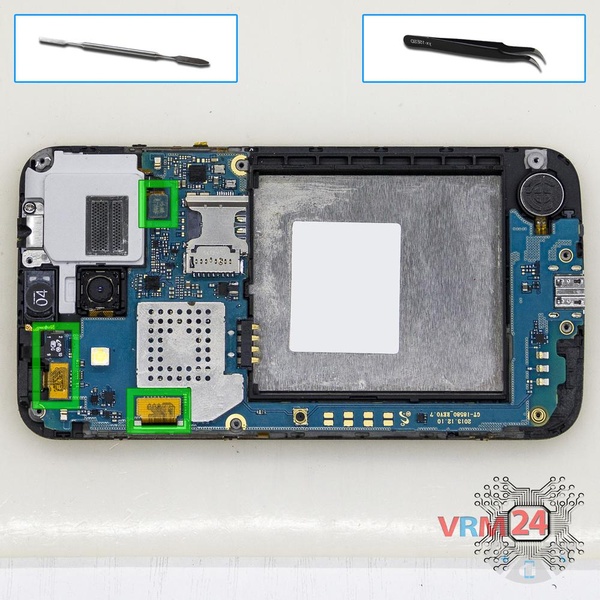

Déconnectez les connecteurs

Étape 5.

Déconnectez les connecteurs

Débranchez les connecteurs sur la carte mère.

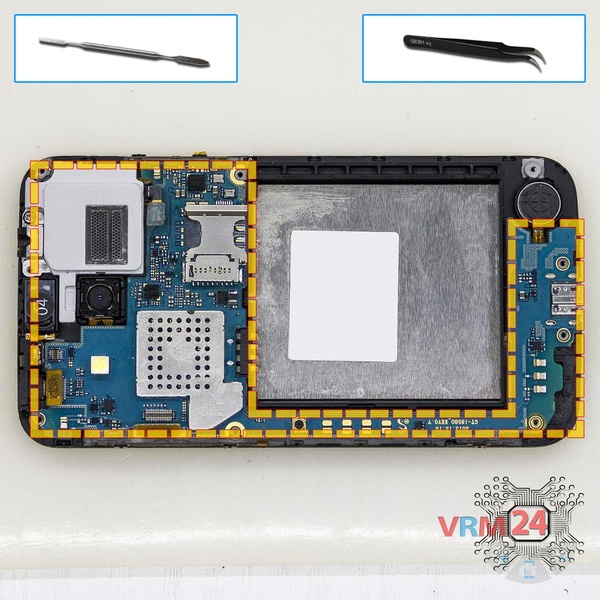

Retirez la carte mère

Étape 6.

Retirez la carte mère

Retirez la carte mère.

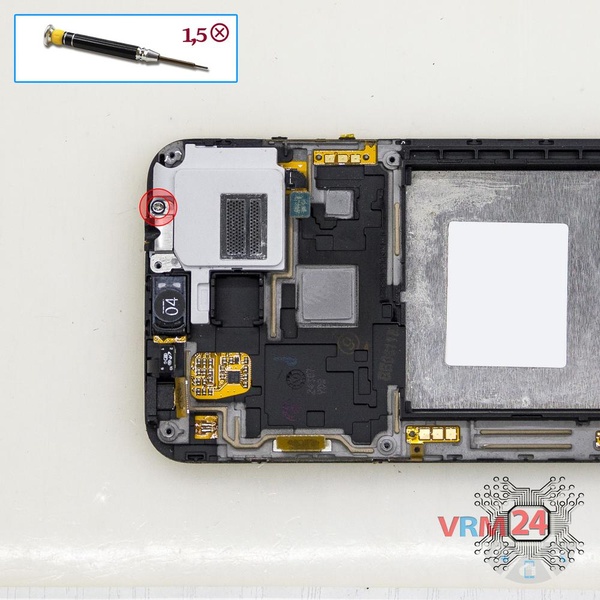

Dévissez une vis

Étape 7.

Dévissez une vis

À l'aide d'un tournevis (cruciforme Phillips 1.5 mm), dévissez 1 vis fixant la pièce avec un haut-parleur.

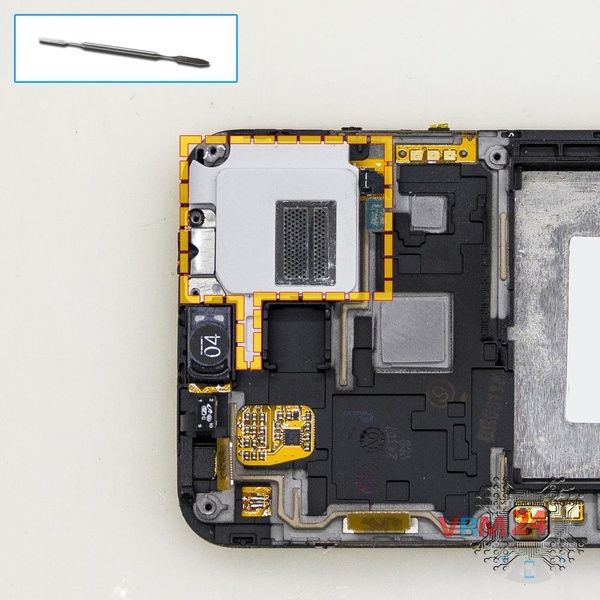

Retirez le haut-parleur

Étape 8.

Retirez le haut-parleur

Retirez la pièce avec le haut-parleur.

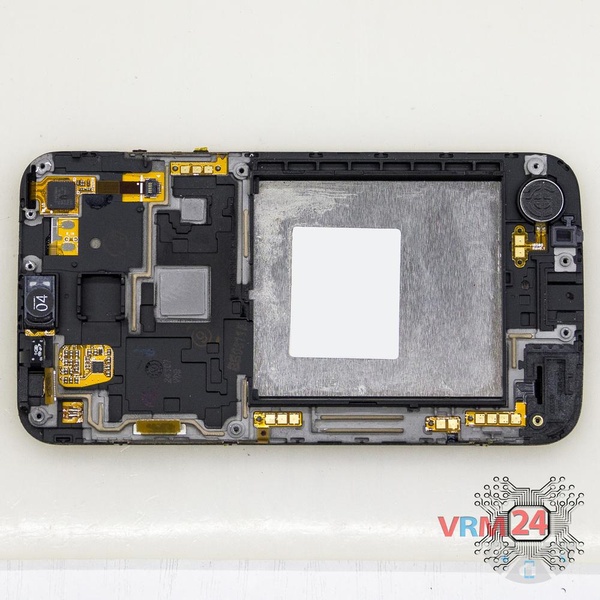

Dans le cadre de l'écran est resté

Étape 9.

Dans le cadre de l'écran est resté

Pièces dans le châssis du module d'affichage.

Evgenii Kuzmin

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation
Le démontage\la réparation présente un niveau de difficulté facile et prend environ 8 minutes. Ce guide convient à tous les modèles Samsung Galaxy Core Advance GT-I8580 or Самсунг Галакси Кор Адванс commercialisés dans différents pays.
#instructions #Samsung #Samsung Galaxy Core Advance GT-I8580
Instructions de démontage détaillées du Samsung Galaxy Core Advance GT-I8580 en vidéo, réalisées par notre centre de réparation et service mobile :

Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
