Avant de commencer la réparation, il est important de vous familiariser avec le processus de démontage de votre appareil.
Des instructions détaillées sur la façon de démonter le Samsung Galaxy Note 20 Ultra (SM-N985) sont disponibles à l'adresse : [Comment démonter le Samsung Galaxy Note 20 Ultra]
⚠️ Il est important de vous rappeler d'éteindre complètement l'appareil avant le démontage.

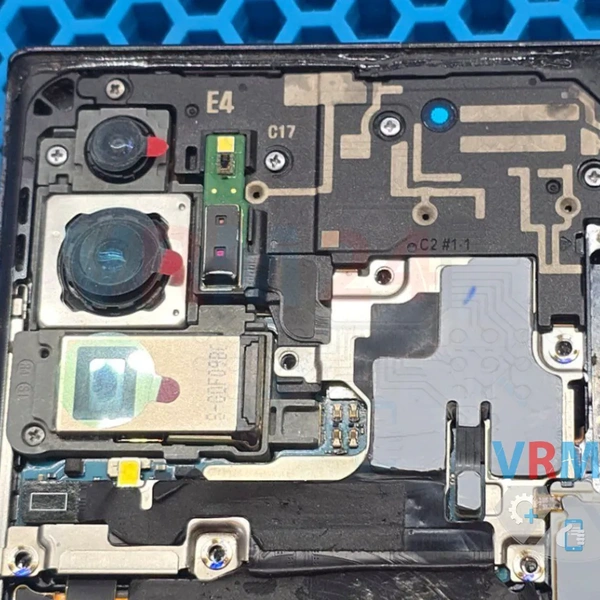

1️⃣ Une fois le téléphone démonté, nous effectuons une inspection approfondie des composants internes.
⚠️ Tous les smartphones Samsung, de plusieurs générations, utilisent des connecteurs en chaîne peu fiables ou des chaînes trop courtes. Même de légères flexions du boîtier lors de l'utilisation quotidienne peuvent entraîner une rupture de contact. Par conséquent, il est recommandé de vérifier d'abord l'état des embouts et de leurs connecteurs.

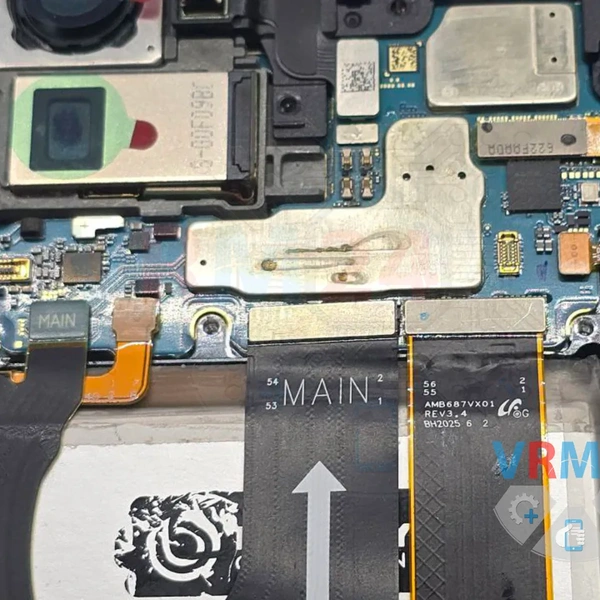

2️⃣ Après avoir retiré le câble de charge sans fil, il est évident que la carte mère de l'appareil a été exposée à l'humidité. Cela a rendu le processus de réparation beaucoup plus difficile, car la corrosion peut avoir affecté le fonctionnement de plusieurs composants.

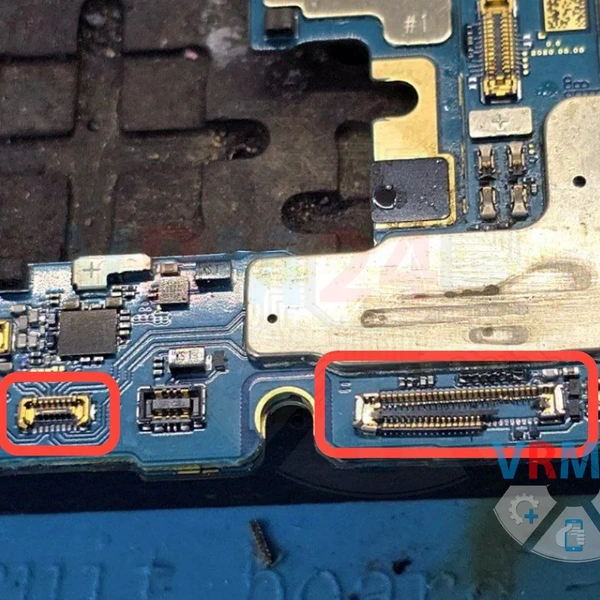

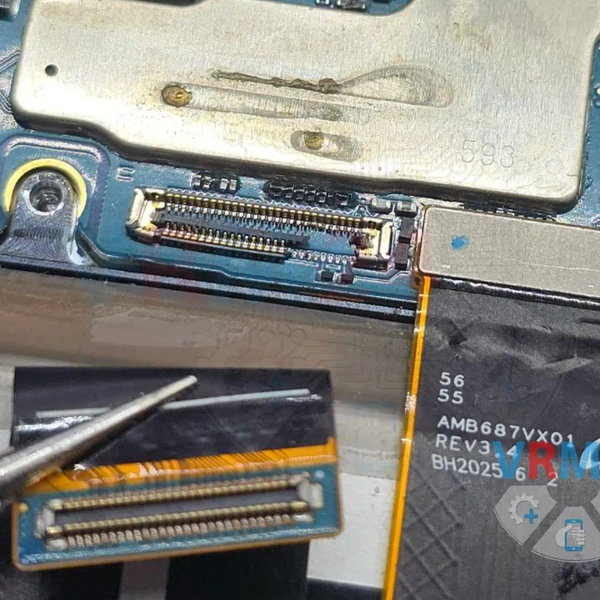

3️⃣ Le problème principal vient des connecteurs endommagés. Le connecteur de la boucle d'antenne était également défectueux, ce qui explique l'absence de réseau.
4️⃣ Nous avons trouvé une unité donneuse appropriée pour remplacer les connecteurs endommagés.

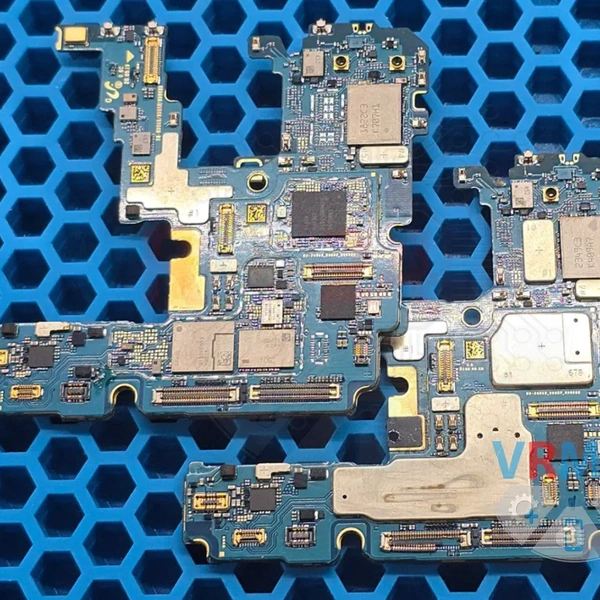

Curieusement, les cartes mères des Samsung S20 Ultra et Samsung Note 20 Ultra se sont révélées presque identiques, à l'exception de l'absence de certains composants sur l'une d'elles.
Cela suggère que les modules photo de ces modèles pourraient également être interchangeables. Cette hypothèse nécessite des tests supplémentaires à l'avenir.
5️⃣ Fixez la carte dans l'étau de montage, soudez les connecteurs endommagés de la nappe à la carte inférieure et le connecteur de la boucle d'antenne.

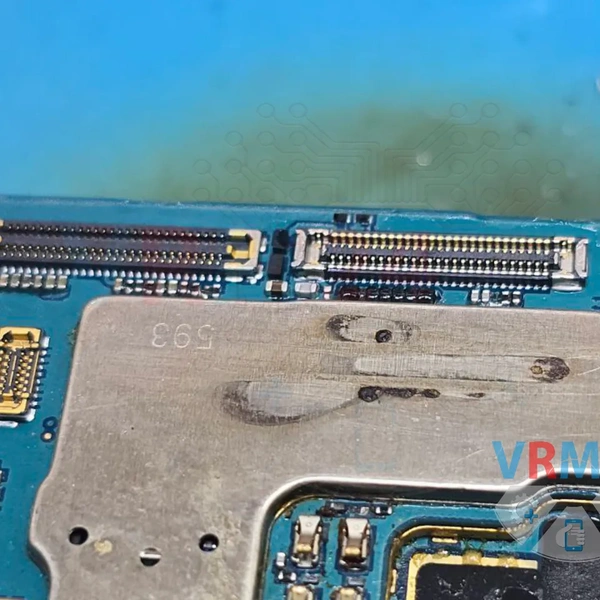

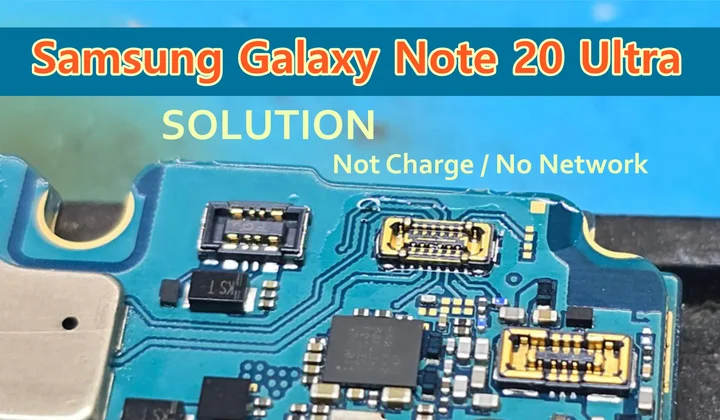

6️⃣ À l'aide d'une station de soudage, nous installons les connecteurs complets à leur place.

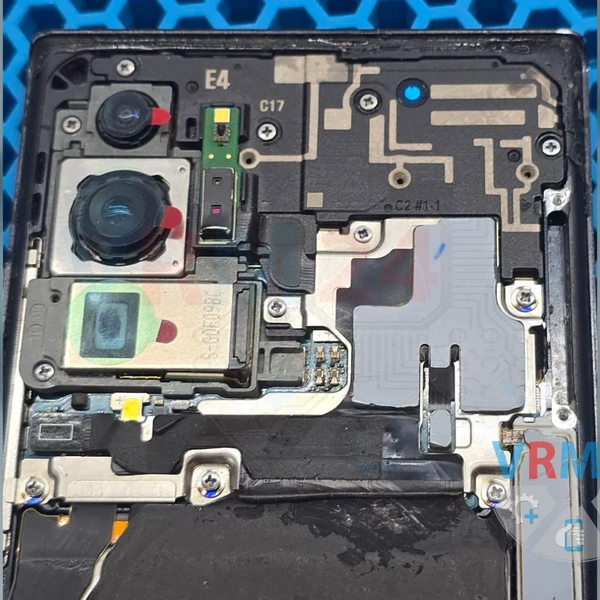

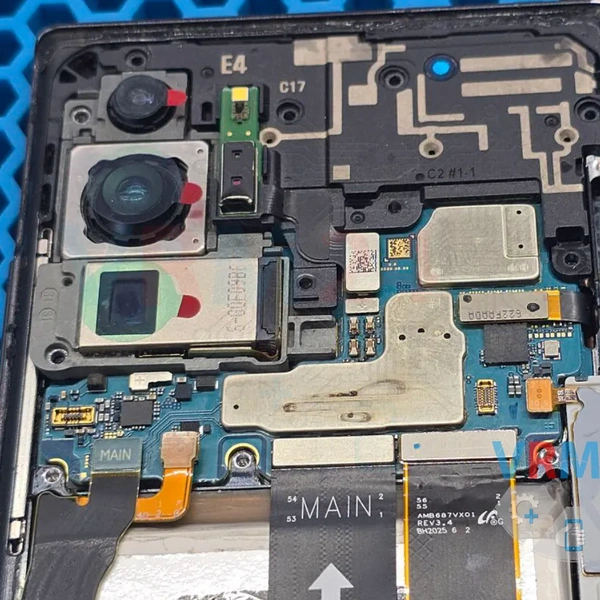

7️⃣ Réinstallez la carte dans le boîtier et connectez le câble de charge sans fil.
8️⃣ Branchez le câble de charge et vérifiez la charge.

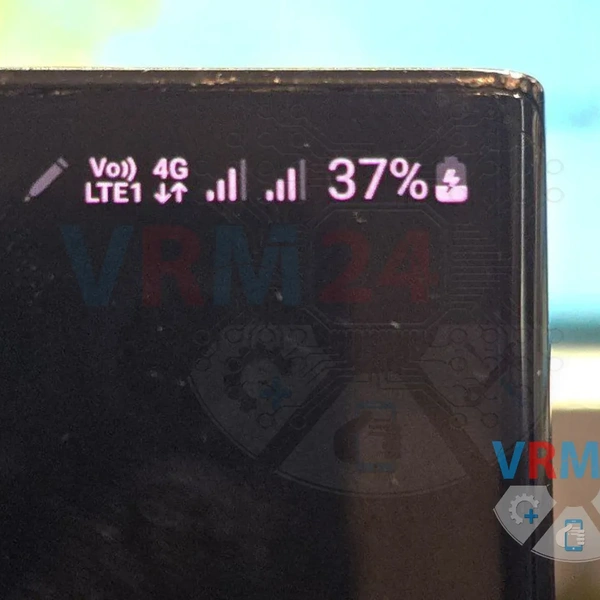

9️⃣ Installez les deux cartes SIM et vérifiez le réseau. Vérifiez également le reste des fonctionnalités du téléphone.
Résultat :
Toutes les fonctionnalités du téléphone fonctionnent correctement. L'appareil est prêt pour le remontage et une utilisation ultérieure. 👍
