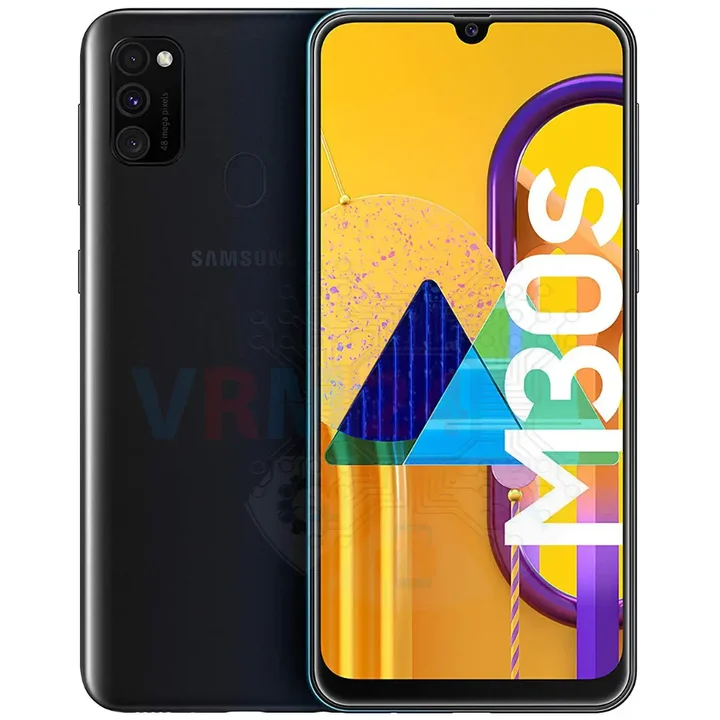

Démontage/Réparation de l'appareil mobile Samsung Galaxy M30s SM-M307 (Samsung Galaxy M30s SM-M307FN/DS (Global); SM-M307F/DS (India)) avec la description de chaque étape et l'ensemble d'outils requis.

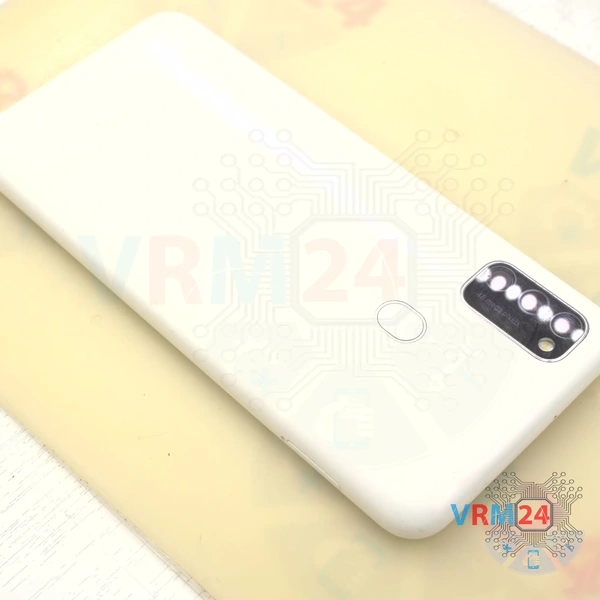

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

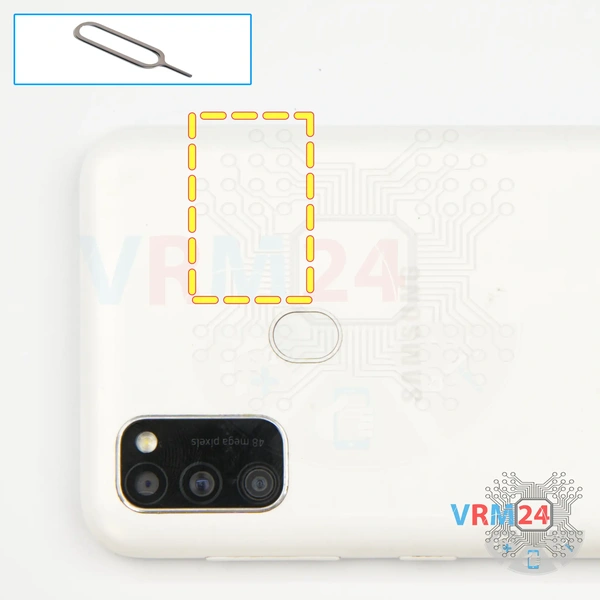

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, sur le pourtour, les clips de la coque arrière, et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠️ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont faciles à endommager.

Nous devons maintenant déconnecter le connecteur du câble du capteur d'empreintes digitales et retirer son corps.

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez les sept vis. Les vis sont toutes identiques et ne sont pas vraiment magnétiques, donc pour les retirer, nous pouvons également utiliser une pince à épiler.

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez la coque arrière avec les lignes de transmission et les pads pour l'antenne.

ℹ️ Essayez de soulever la coque par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

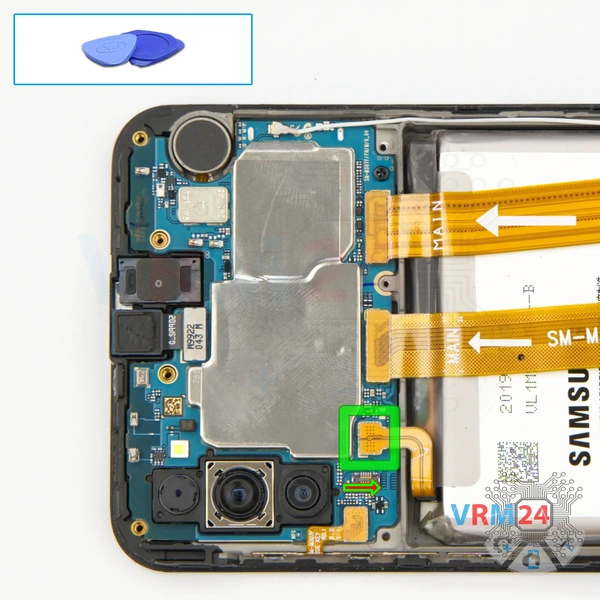

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Samsung Galaxy M30s SM-M307 possède une batterie EM-BM207ABY d'une capacité de 6000 mAh (aussi appelée batterie rechargeable).

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez les huit vis.

Les vis sont toutes identiques et ne se magnétisent pas très bien non plus, donc pour les retirer, il est préférable d'utiliser également une pince à épiler.

Nous accrochons la coque par le bord et la détachons. Sur la coque se trouvent les lignes de transmission et les pads pour les antennes.

Avec précaution, de préférence par le bord, déconnectez les connecteurs et retirez les câbles inter-cartes reliant la carte mère à la carte fille (aussi appelée sous-carte).

⚠️ Faites attention en retirant les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une flèche sur le câble FFC (câble plat flexible) indique sa position correcte.

Déconnectez les connecteurs et retirez le câble coaxial.

Retirez la carte fille. Elle peut être collée au châssis ou fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, une prise casque, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

Nous pouvons déconnecter le connecteur et retirer la caméra frontale.

Déconnectez le connecteur du câble des boutons latéraux.

À l'aide d'un tournevis Phillips 1.5mm (aussi appelé #000), nous dévissons une vis fixant la carte mère.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

Nous devons encore retirer l'ensemble des trois caméras.

Nous retournons la carte mère pour déconnecter les connecteurs. Et nous devons faire levier sur cet ensemble par le bord pour le séparer de la carte mère.

⚠️ De plus, l'ensemble des caméras arrière est légèrement collé sur le pourtour.
