Outils recommandés

Tournevis Tri-point Y00

Outil d'ouverture / Spudger

Pincettes

Outil non métallique

Démontage/Réparation de l'appareil mobile Samsung Gear S3 Classic SM-R770 (Samsung Gear S3 Classic SM-R770NZSATPA, SM-R770NZSAKSA, SM-R770NZSAXAR, SM-R770NZSAXFA) avec la description de chaque étape et l'ensemble d'outils requis.

9639

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

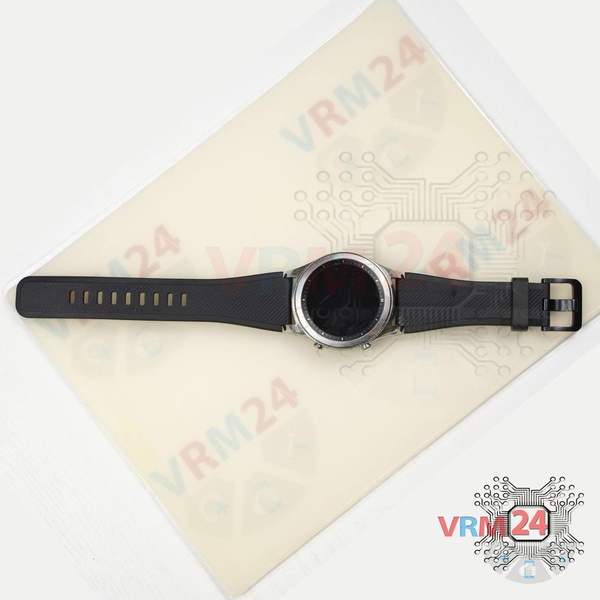

Étape 1.

Détachez la sangle

Retournez la montre et détachez le bracelet.

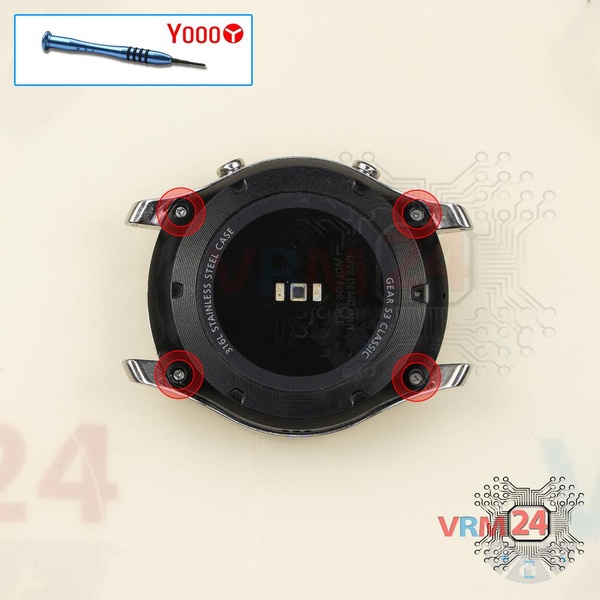

Étape 2.

Dévissez les vis

À l'aide d'un tournevis (Tri-Wing #000 alias Y000), dévissez les 4 vis.

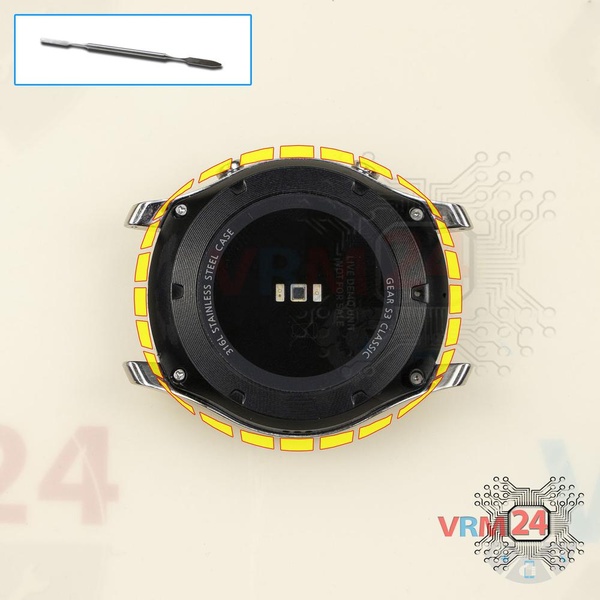

Étape 3.

Ouvrez la coque arrière

Ouvrez la coque arrière.

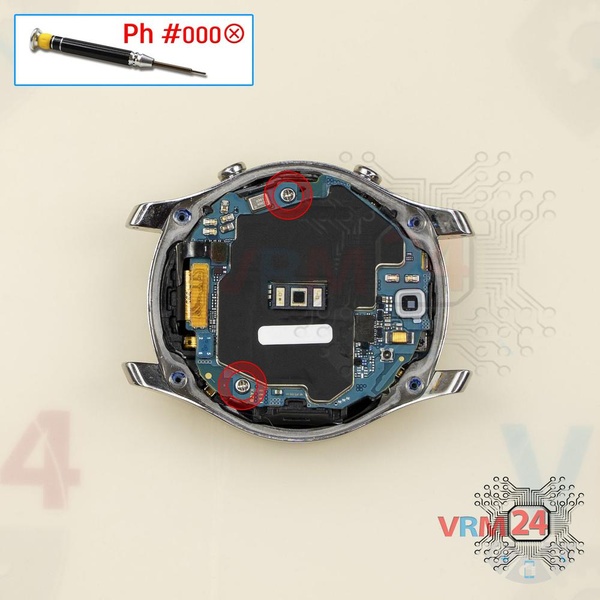

Étape 4.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les 2 vis fixant la carte de circuits imprimés.

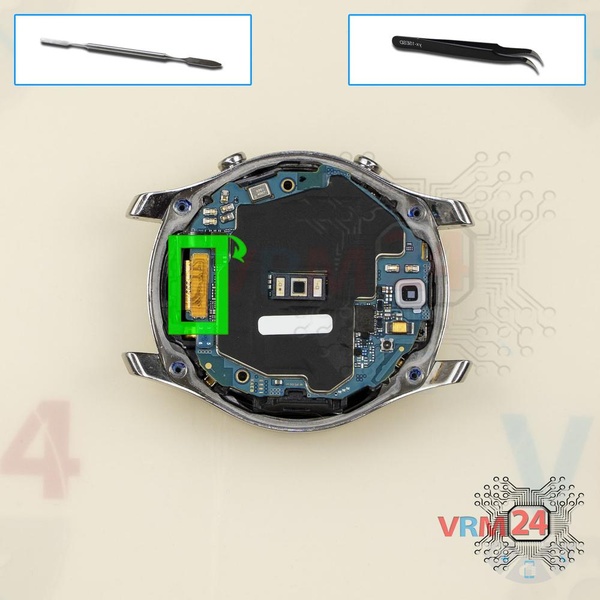

Étape 5.

Déconnectez le connecteur

Soulevez le connecteur.

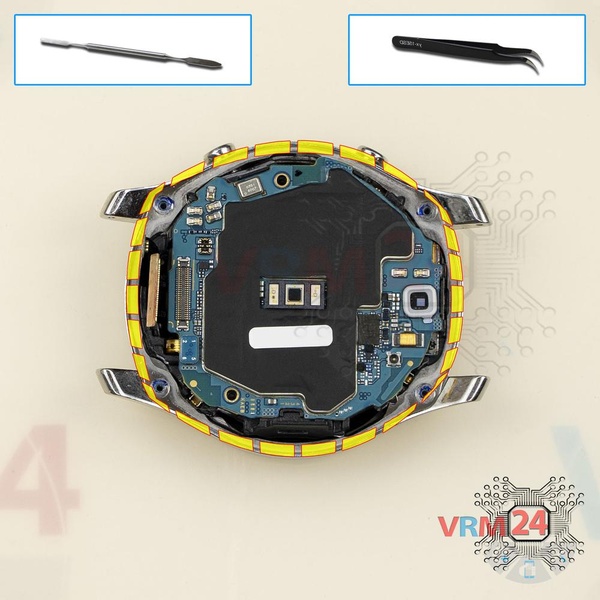

Étape 6.

Retirez la carte mère

Retirez la carte mère.

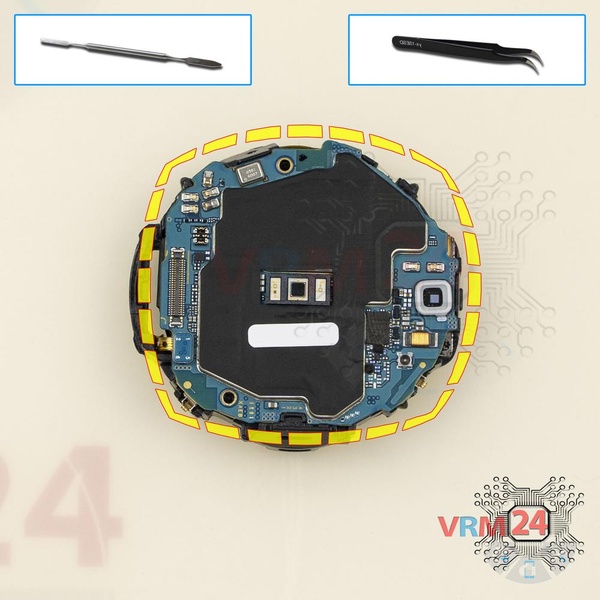

Étape 7.

Retirez la carte mère

Séparez la carte de circuits imprimés du châssis intermédiaire.

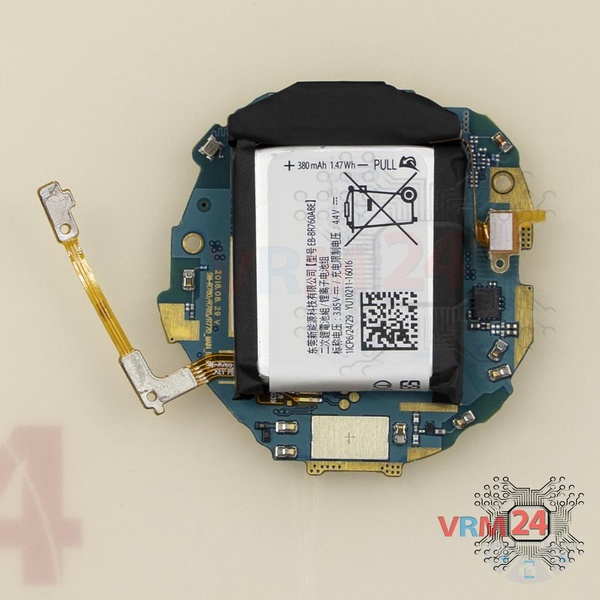

Étape 8.

Sur la carte mère

La carte de circuits imprimés avec la batterie.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté moyen et prend environ 12 minutes. Ce guide convient à tous les modèles Samsung Gear S3 Classic SM-R770 — Samsung Gear S3 Classic SM-R770NZSATPA, SM-R770NZSAKSA, SM-R770NZSAXAR, SM-R770NZSAXFA commercialisés dans différents pays.
