Démontage/Réparation de l'appareil mobile UMIDIGI F2 avec la description de chaque étape et l'ensemble d'outils requis.

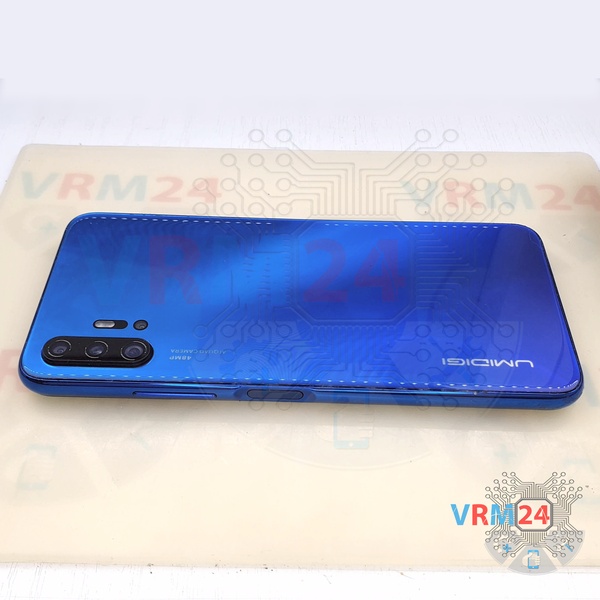

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

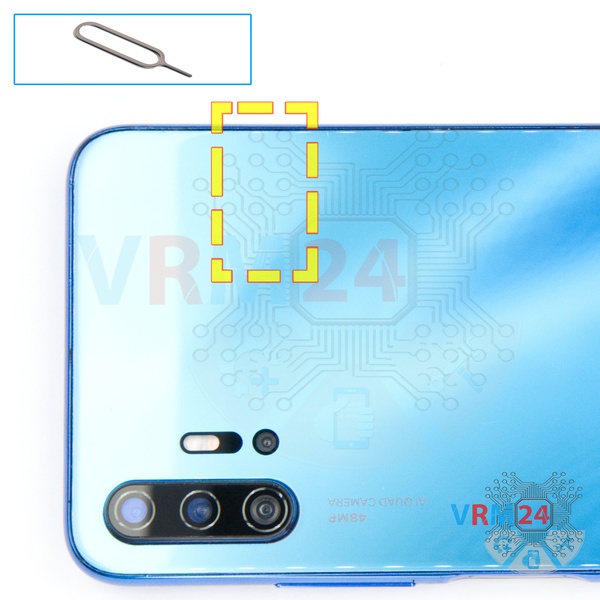

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

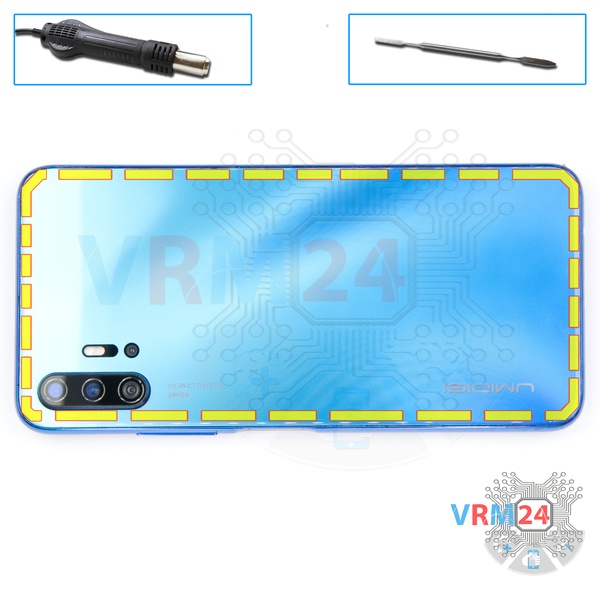

Nous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

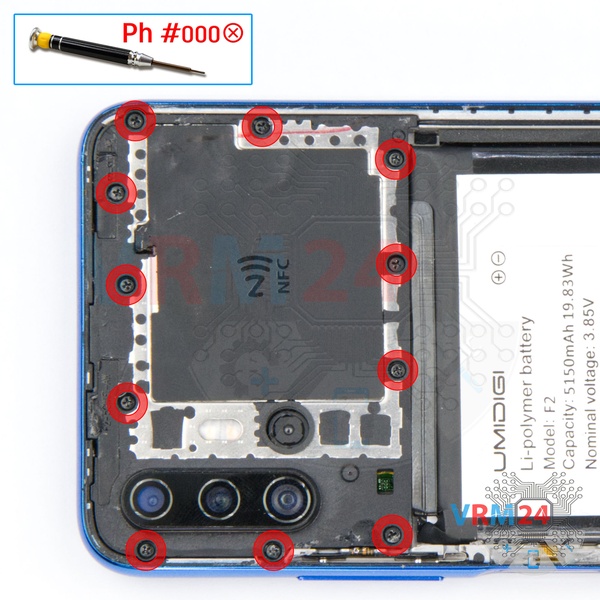

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 11 vis.

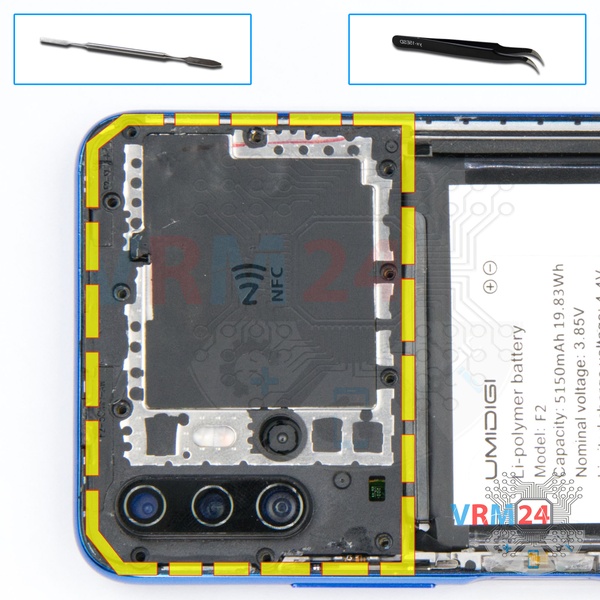

Retirez la coque avec les antennes. La coque protège la carte de circuit imprimé (PCB).

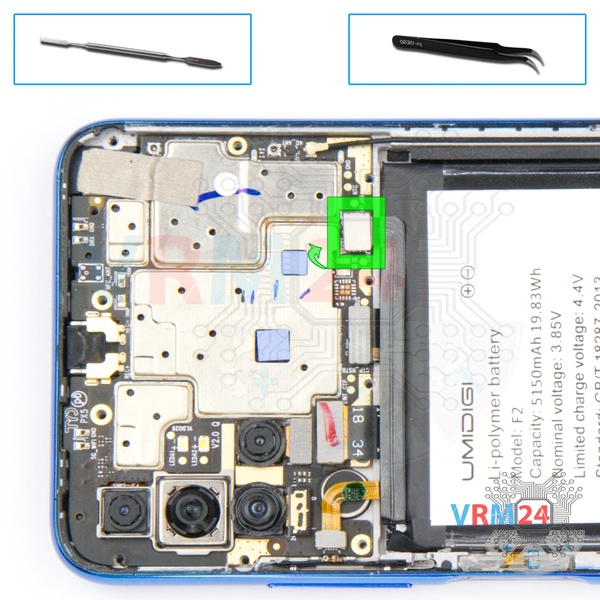

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle UMIDIGI F2 possède une batterie F2 d'une capacité de 5150 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable ou faites-le avec précaution.

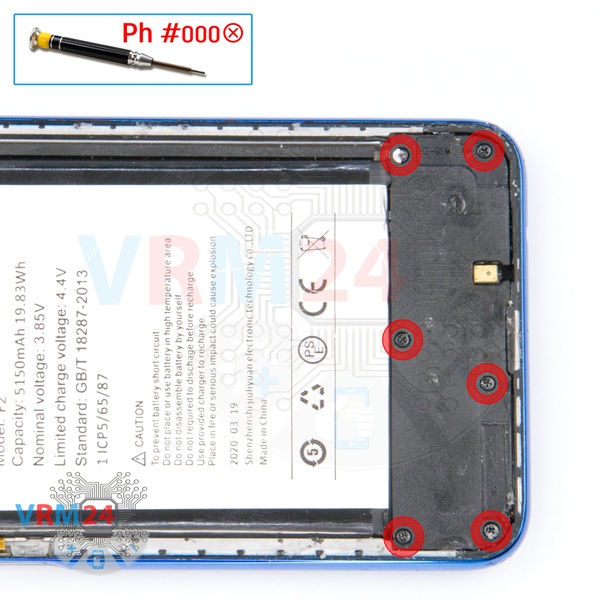

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez six vis.

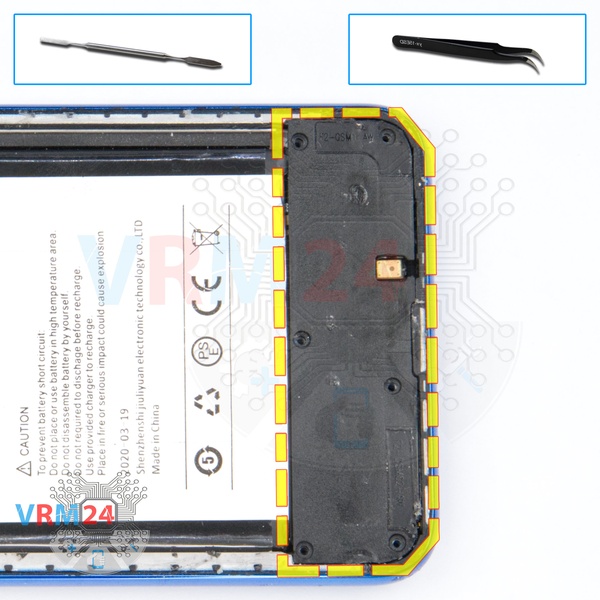

Faites levier sur les bords et retirez l'ensemble haut-parleur avec les antennes.

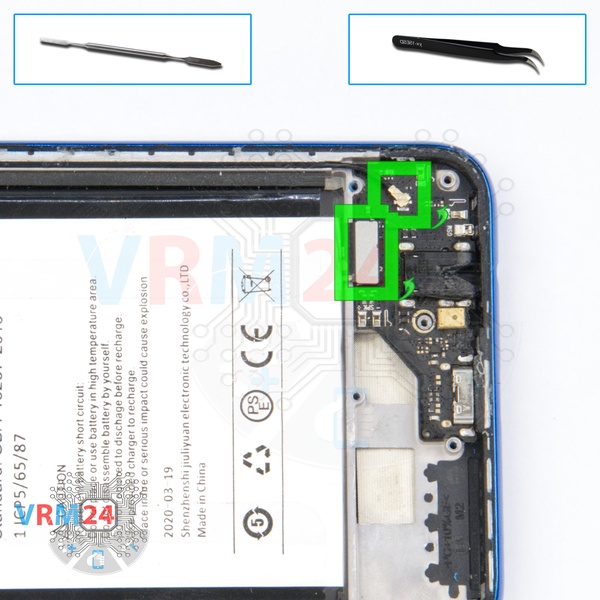

Débranchez le connecteur du câble coaxial, câble vers la carte mère, sur la carte fille.

⚠️ Ne tirez pas sur le câble et ne faites pas levier avec un outil tranchant. Les connecteurs sont assez fragiles et se cassent facilement, ou le câble sort de son extrémité (cosse).

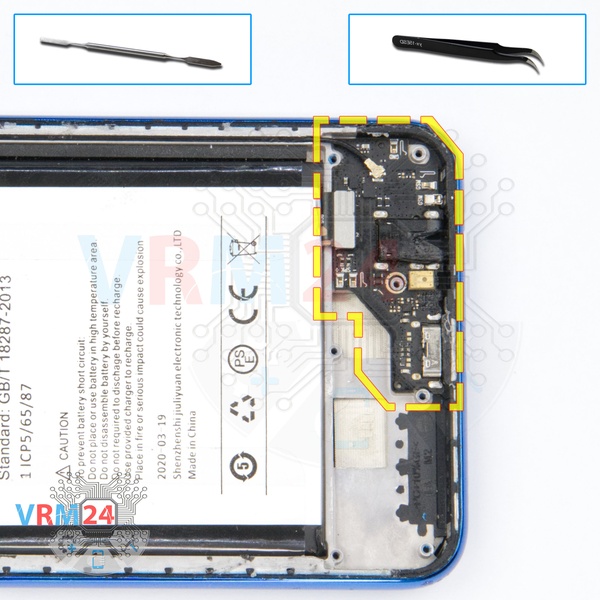

Retirez la carte fille. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte fille peut être légèrement chauffée.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, une prise jack pour écouteurs, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

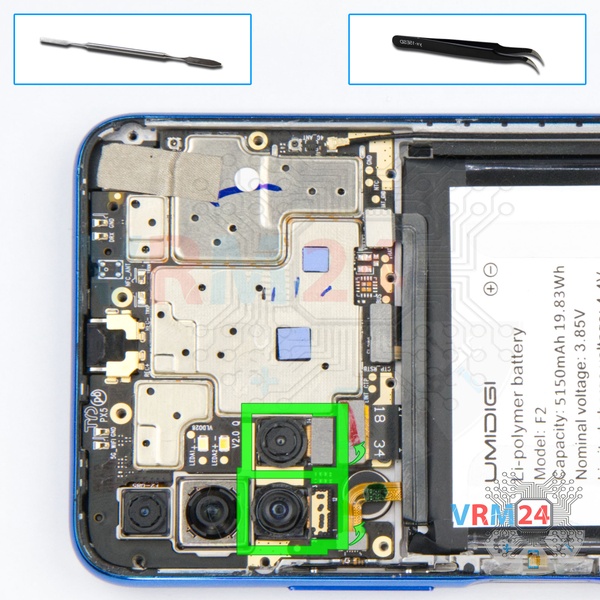

Débranchez les connecteurs et retirez les deux caméras arrière.

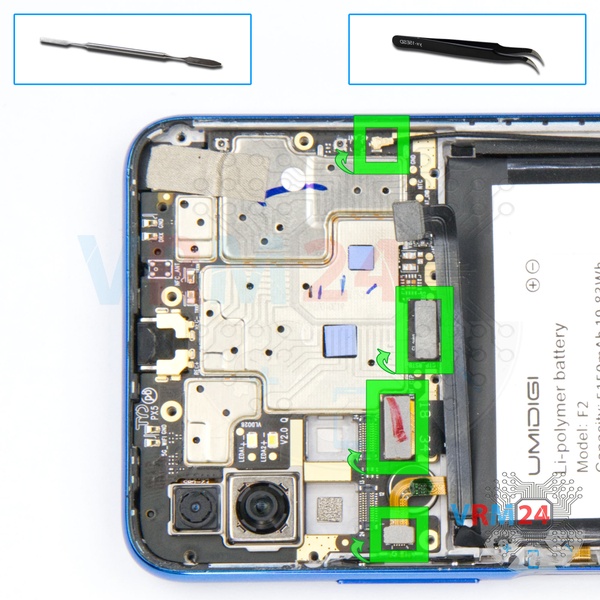

Faites levier sur les connecteurs de la nappe des boutons power volume, de la nappe du module d'affichage, de la nappe inter-cartes et du câble coaxial.

⚠️ Soyez prudent lorsque vous retirez les nappes des connecteurs. Les nappes sont assez fines, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

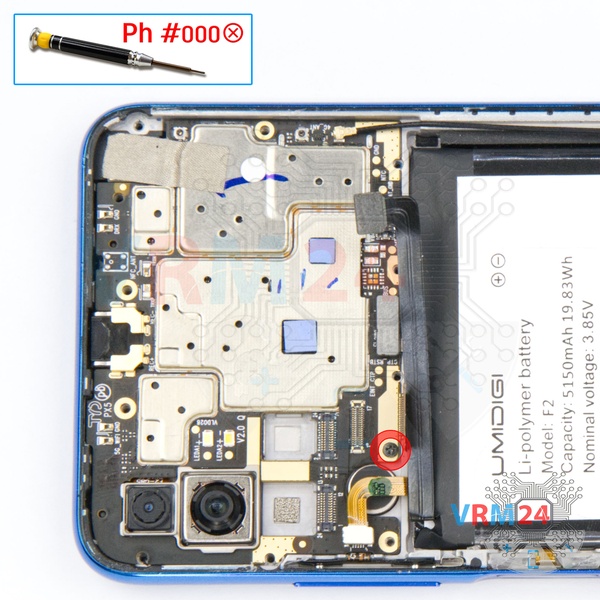

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez une vis qui maintient la carte mère.

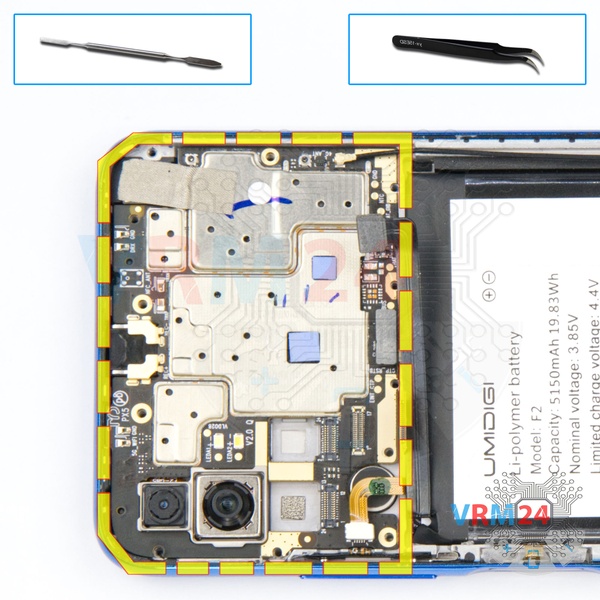

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte mère par la force. Assurez-vous que rien ne gêne ou ne retient la carte mère.

⚠️ Ne pliez pas la carte mère lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

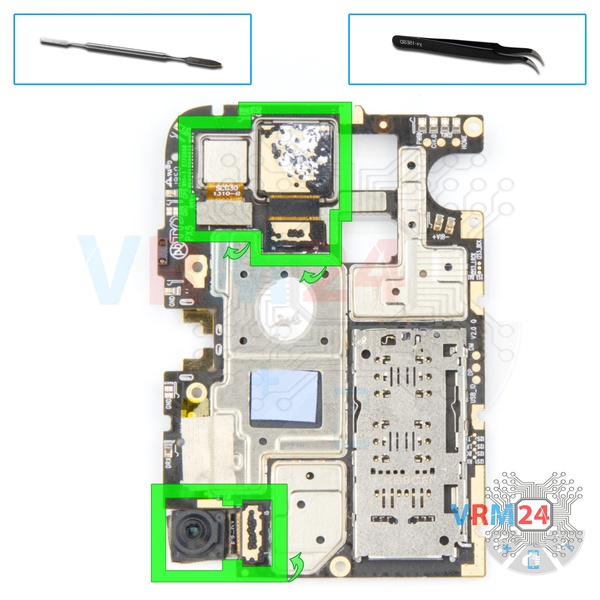

Faites levier sur les connecteurs et retirez les deux caméras arrière et une caméra avant (selfie).
