Démontage/Réparation de l'appareil mobile Xiaomi 13 Lite (Xiaomi 13 Lite 2210129SG) avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Tout d'abord, nous devons retirer le tiroir de carte. Pour ce faire, nous utilisons un outil spécial, l'insérons dans le trou et poussons délicatement le tiroir de carte.

⚠️ Si le tiroir ne sort pas bien, nous pouvons utiliser en plus une pince à épiler.

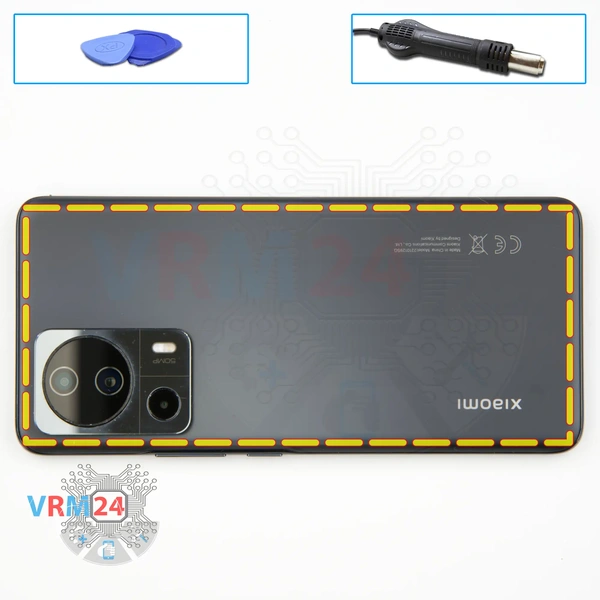

Nous passons au chauffage de la coque arrière. Pour cela, nous utilisons un tapis chauffant, vous pouvez utiliser un sèche-cheveux. Nous chauffons la surface de la coque arrière à environ 70° C ou 160° F.

Et après 5 à 7 minutes, nous pouvons passer au détachement de la coque arrière. Nous utilisons un film plastique fin pour détacher la coque arrière. Nous trouvons le bon endroit où nous pouvons passer notre film plastique.

Dans notre cas, nous ne pouvons pas passer le film sous l'un des coins, mais nous pouvons passer le film dans la zone des boutons latéraux.

⚠️Attention, sans vous presser, nous travaillons avec l'outil. Il est nécessaire d'être prudent dans la zone des boutons latéraux pour ne pas endommager les câbles, il est nécessaire d'être prudent dans la zone des caméras pour ne pas endommager les lentilles.

⚠️Comme la coque est incurvée, il sera toujours difficile de passer sur les coins.

Nous avons seulement le joint sur la coque arrière.

Ensuite, nous devons plier de côté le câble de la lampe de poche, car il y a une autre vis sous ce câble.

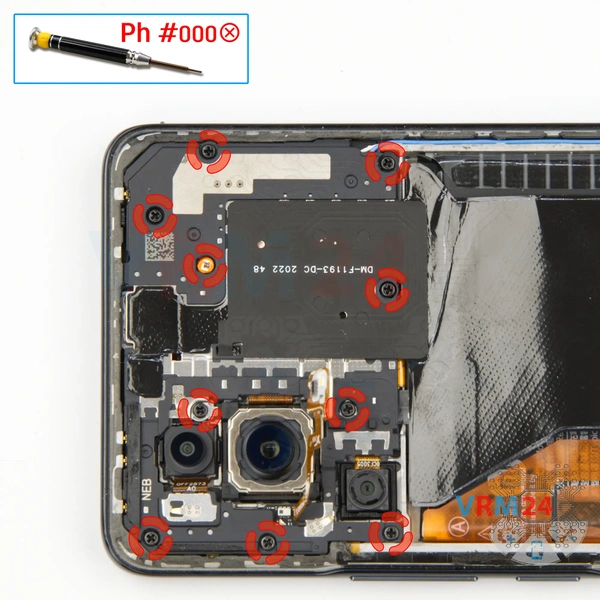

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les dix vis.

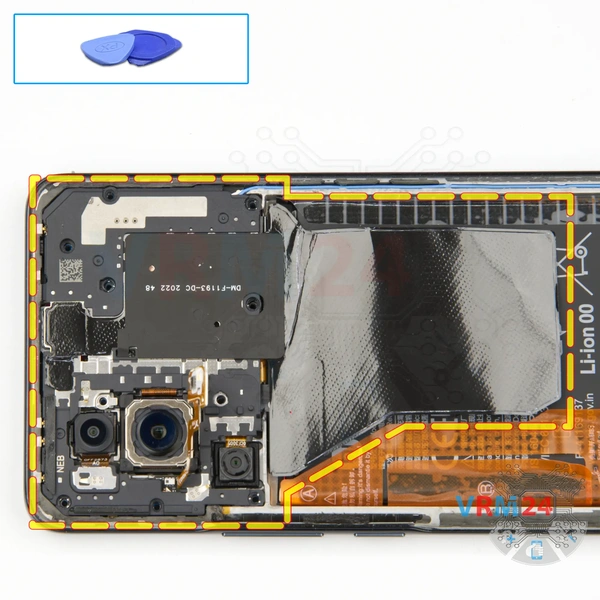

Et maintenant, nous pouvons détacher délicatement la coque qui cache la carte mère. Nous détachons la coque avec un outil non métallique.

Déconnectez les deux connecteurs de batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter un court-circuit.

ℹ️ Le modèle Xiaomi 13 Lite 2210129SG a une batterie BP4E d'une capacité de 4500 mAh (également appelée batterie rechargeable).

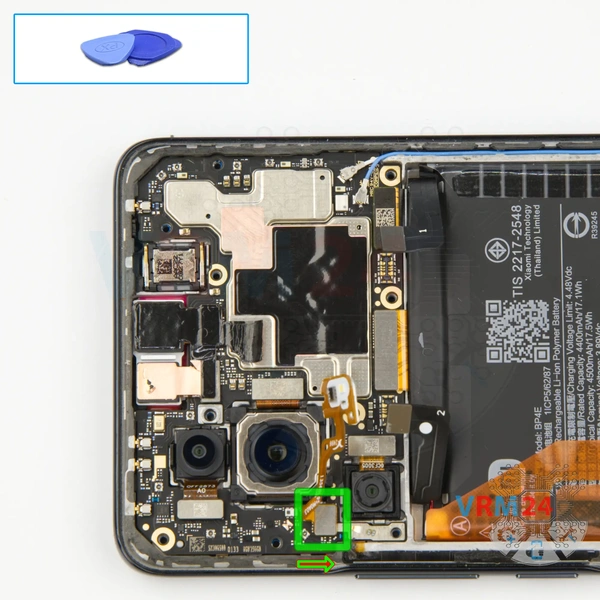

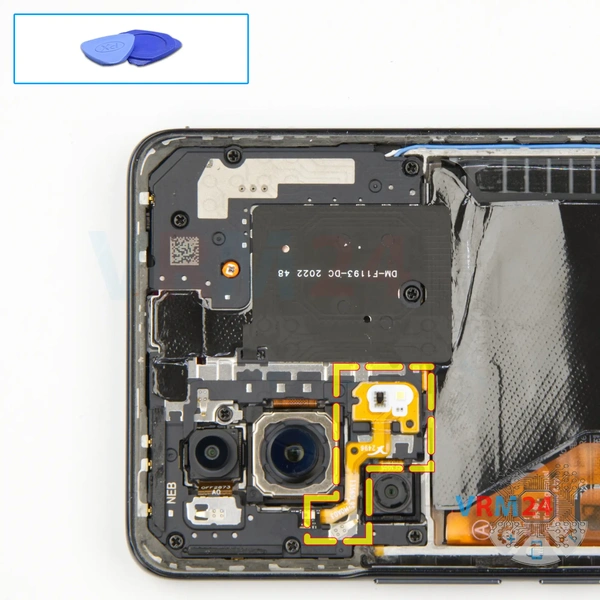

Ensuite, nous déconnectons le connecteur et retirons le câble de la lampe de poche.

Après cela, nous passons au retrait des vis en bas.

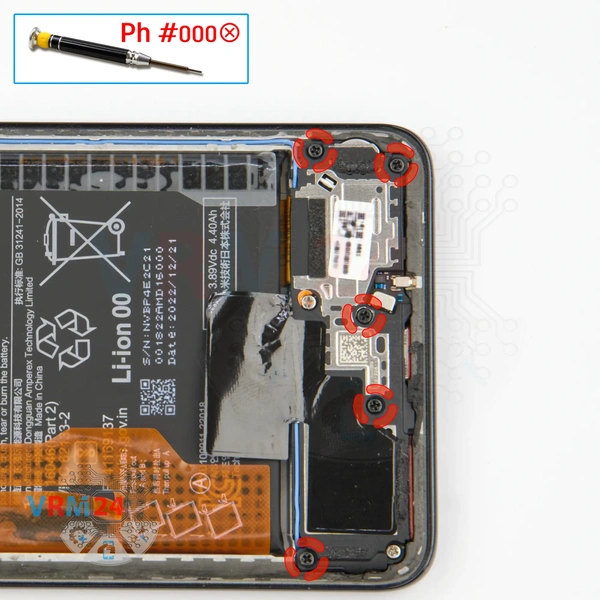

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), nous dévissons les cinq vis noires.

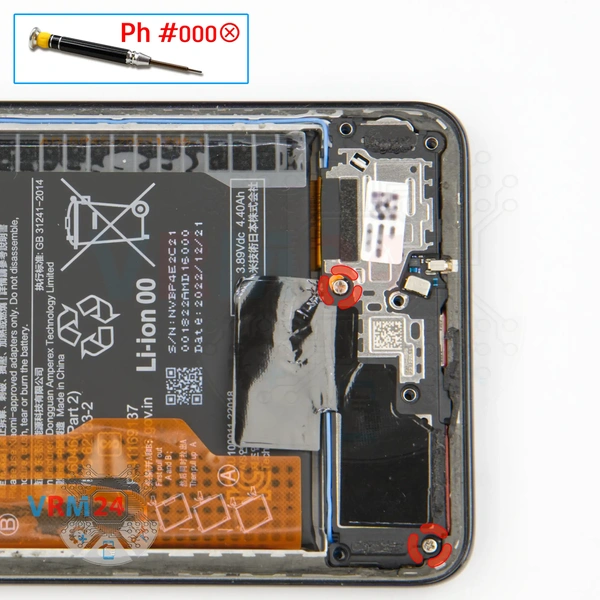

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), nous dévissons les deux petites vis argentées.

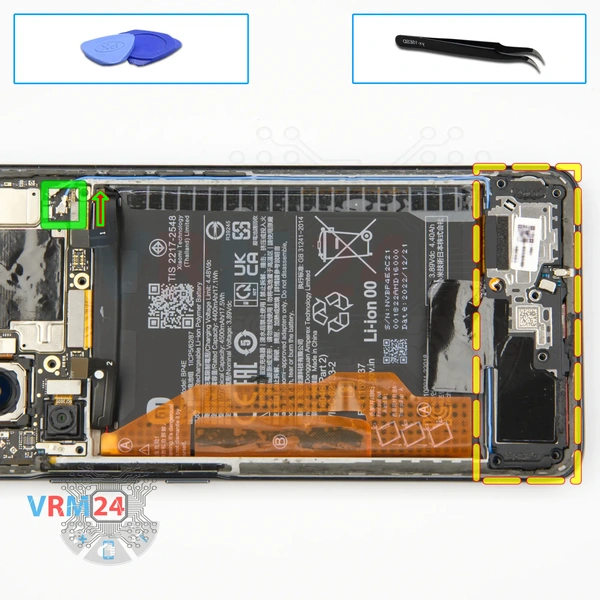

Ensuite, nous devons détacher la coque avec le haut-parleur.

Comme toujours, il est vraiment important que nous trouvions le bon endroit où nous pouvons faire levier et soulever la coque.

Nous essayons de détacher la coque de différents côtés, mais nous ne devons pas forcer, car une fois que nous trouvons le bon endroit, la coque s'ouvrira avec facilité.

Donc, nous trouvons le bon endroit, l'ouvrons, soulevons la coque, la retournons et comme nous pouvons le voir, pour détacher la coque avec le haut-parleur, nous devons également déconnecter le connecteur du câble coaxial sur la carte mère.

Et nous retirons la coque avec le haut-parleur et le câble coaxial.

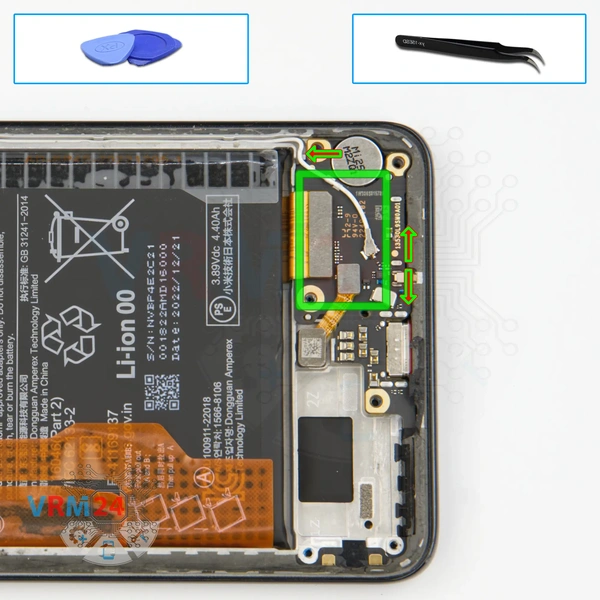

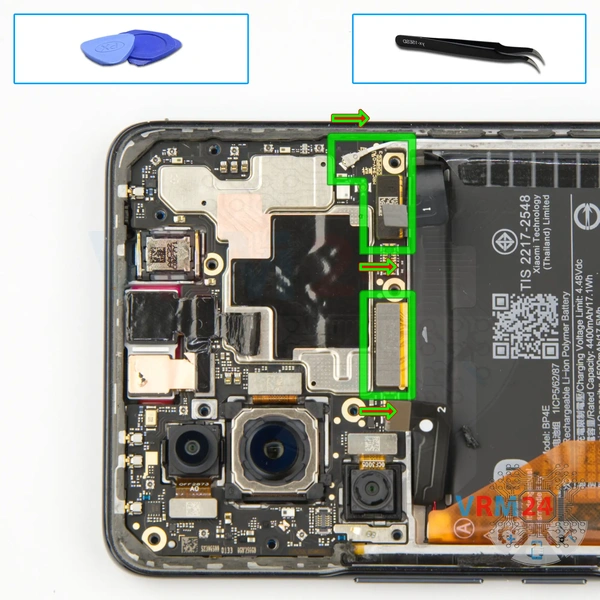

Après cela, nous déconnectons le connecteur du câble inter-cartes, nous déconnectons le connecteur du capteur d'empreintes digitales, nous déconnectons le connecteur du câble coaxial, et nous libérons le câble lui-même.

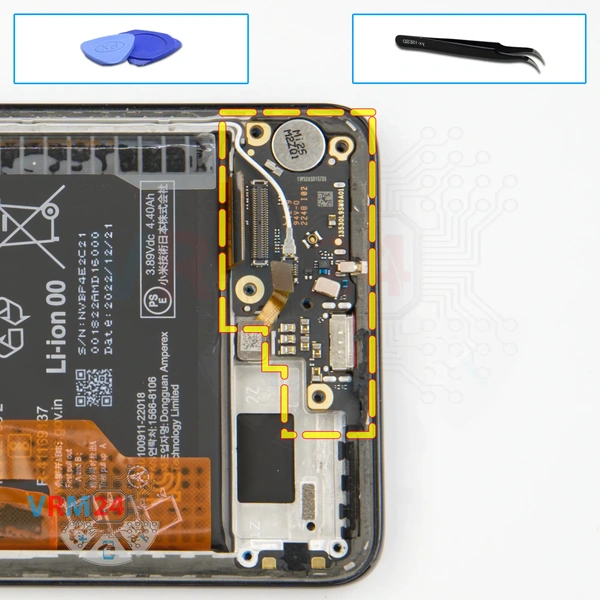

Et nous passons au détachement de la sous-carte. Nous devons aussi trouver le bon endroit où nous pouvons doucement faire levier et soulever la sous-carte.

Dans l'un des endroits, nous pouvons voir le clip qui maintient la sous-carte en place. C'est le meilleur endroit pour accrocher et soulever la sous-carte et la retirer.

Sur la sous-carte, nous avons le microphone, le port de chargement et le porte-carte à l'arrière.

Nous déconnectons le connecteur du câble inter-cartes, le connecteur du câble d'affichage, le connecteur du câble coaxial et plions le câble de côté.

Et nous passons au détachement des caméras sur la carte mère.

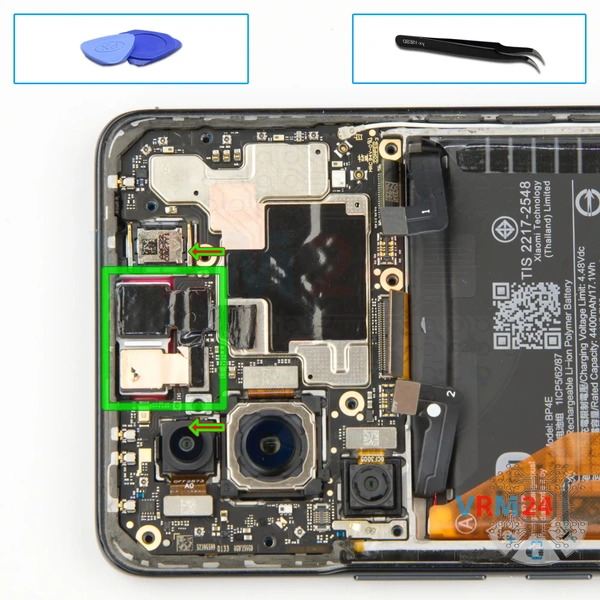

D'abord, nous déconnectons une caméra frontale et comme nous pouvons le voir, pour décoller le revêtement de dissipation thermique, nous devons détacher la deuxième caméra frontale.

Nous détachons les caméras et décollons soigneusement le revêtement de dissipation thermique en cuivre et mettons les caméras de côté.

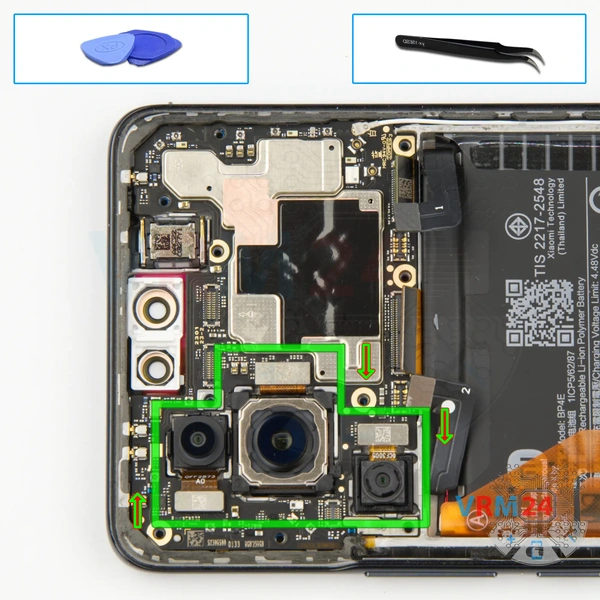

Après cela, nous pouvons détacher les caméras arrière.

Soulevez soigneusement le bord, maintenez légèrement les caméras pour qu'elles ne s'envolent pas, et soulevez, et retirez les caméras.

Si nous ne pouvons pas détacher la grande caméra principale (car elle est collée au cadre d'affichage) - nous le ferons plus tard, après avoir retiré la carte mère.

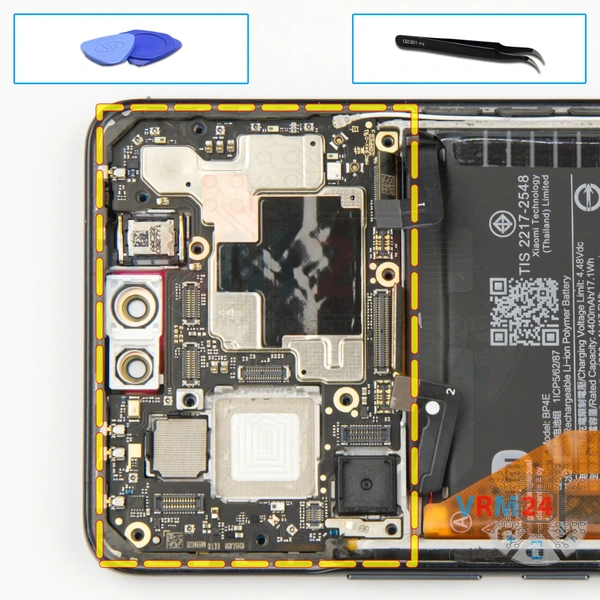

Et nous pouvons essayer de retirer la carte mère.

Nous devons également trouver le bon endroit où nous pouvons faire levier et retirer soigneusement la carte mère.

Comme nous pouvons le voir sur le cadre d'affichage sous la carte mère, il nous reste de la pâte thermique.

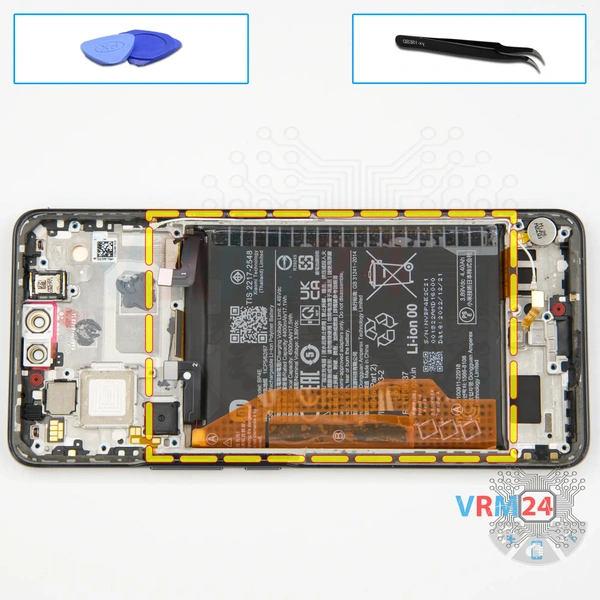

Enfin, nous passons au détachement de la batterie.

Nous déroulons deux languettes brunes avec les lettres A et B. Nous lisons la description, quelle languette nous devons tirer et laquelle nous devons dérouler.

Et comme la description nous le fait comprendre. Nous devons dérouler la languette avec la lettre B, qui est située au milieu - sur le côté autant que possible, pour qu'elle ne nous gêne pas. Et la large languette, qui est située sur les bords avec la lettre A, tirer soigneusement vers le haut.

Et, nous tirons la languette avec la lettre A vers le haut et détachons la batterie.

Comme nous pouvons le voir, sous la batterie, nous avons un revêtement protecteur transparent, qui protège le câble inter-cartes.

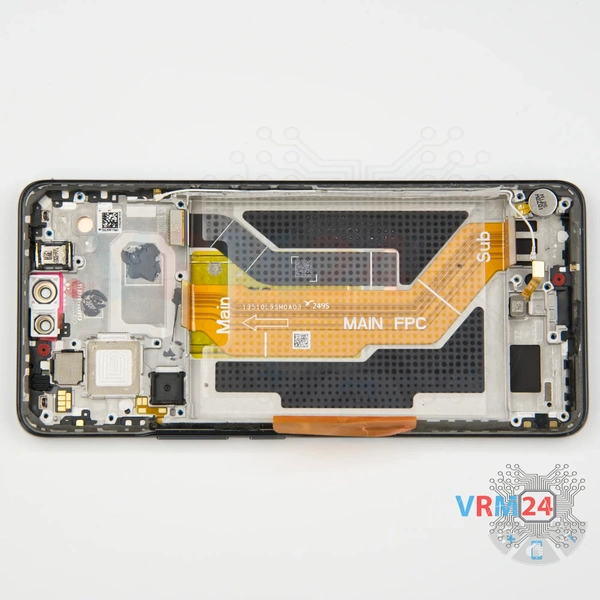

ℹ️ Dans le cadre d'affichage sont restés : le haut-parleur d'écoute, le capteur d'empreintes digitales, le câble coaxial et le moteur de vibration.
